图像采集处理模块

图像处理系统的设计与实现一、引言随着科学技术的不断进步，图像处理技术得到了广泛的应用，涵盖了领域众多。

比如医学影像、无人驾驶、智能安防等领域都离不开图像处理技术的支持。

图像处理系统是针对图像信息进行处理和分析的系统，其设计与实现的高效与稳定对应用场景的实现至关重要。

本文将探讨图像处理系统的设计与实现，包括系统架构设计、关键功能模块和算法选择等方面。

二、系统架构设计1.需求分析：在设计图像处理系统之前，首先需要明确系统的应用场景和具体需求。

系统要处理的图像类型、处理的精度要求、处理的速度要求等。

根据不同的需求，系统的架构设计也会有所不同。

2.架构设计：在进行系统架构设计时，可以采用分层架构设计的方式。

通常可以分为应用层、处理层和底层三层架构。

应用层负责用户交互与业务逻辑处理，处理层负责图像处理算法的实现，底层负责图像数据的读取与存储。

3.性能考虑：在进行系统架构设计时，需要充分考虑系统的性能要求。

在处理大规模图像数据时，需要考虑系统的并发能力、响应速度等。

三、关键功能模块1.图像采集模块：图像采集模块是系统的基础模块，负责接收外部输入的图像数据。

通常可以与摄像头、扫描仪等设备进行对接。

2.图像预处理模块：图像预处理模块可以对输入图像进行预处理，包括图像去噪、图像增强、图像分割等操作。

预处理能够提高后续处理的效果。

3.特征提取模块：特征提取模块是系统的核心模块，负责从图像中提取出有价值的特征信息。

可以提取出图像的边缘信息、纹理信息等。

4.图像识别模块：图像识别模块是系统的重要功能模块，负责对图像进行识别和分类。

可以采用机器学习、深度学习等技术实现。

5.结果展示模块：结果展示模块负责将处理后的图像结果展示给用户，可以采用图像显示、图像打印等方式。

四、算法选择1.滤波算法：滤波算法是图像预处理中常用的算法，可以移除图像中的噪声、增强图像的信息等。

常用的滤波算法包括均值滤波、中值滤波、高斯滤波等。

2.特征提取算法：特征提取算法是图像识别中的关键算法，可以从图像中提取出有价值的特征信息。

医学断层图像的三维重建系统医学三维重建系统是现代医学图像学中的重要应用之一，它通过将医学断层图像进行处理和重建，生成真实的三维图像，以便医生和医学研究人员更加直观和准确地了解病例，作出更好的诊断和治疗。

医学三维重建系统的基本原理是将医学断层图像转化为数字形式，并将其保存在计算机硬盘或内存中，通过数字处理技术和算法，将已知的二维图像通过计算机控制的程序重建成三维的立体模拟图像，使医生不再需要依靠想象来展示内部的复杂结构。

医学三维重建系统主要包含以下模块：1.图像采集和处理模块：医学断层图像的采集和处理是医学三维重建系统的基础，其质量和准确性直接影响三维重建的结果和应用。

现代医学断层影像技术主要包括X射线CT、MRI、PET、SPECT等，这些技术非常精细，可以提供高分辨率和高保真度的图像。

在采集医学断层图像时，需要选择合适的成像参数和处理方法，使得图像的质量和准确性达到最佳状态。

2.图像分割和处理模块：医学三维重建的重要任务之一是对图像进行分割和处理，将图像中的感兴趣区域分离出来，以便后续分析和建模。

常用的图像分割技术包括阈值分割、边缘检测、区域生长和基于模型的分割等。

通过这些分割方法，可以将图像中的内部结构和病变区域准确地提取出来，为后续的三维重建和分析提供基础。

3.三维重建和模拟模块：医学三维重建的最终目的是生成真实精确的三维模拟图像，在这个阶段，需要通过图像处理和计算机模拟技术将二维图像转化为三维模型。

常用的三维重建技术包括立体线性插值、Marching cubes、矢量加权球等。

这些方法可以自动或半自动地将医学断层图像转化为三维实体或表面模型，以便医生更加直观地观察和分析。

4.可视化和交互模块：医学三维重建的最终目的是为医生和患者提供更直观、更准确的诊断和治疗方案。

在这个阶段，需要将三维模型转化为可视化的图像，以便医生和患者可以通过交互来进行观察和分析。

常用的可视化技术包括体绘制、投影绘制、三维切片和虚拟现实等。

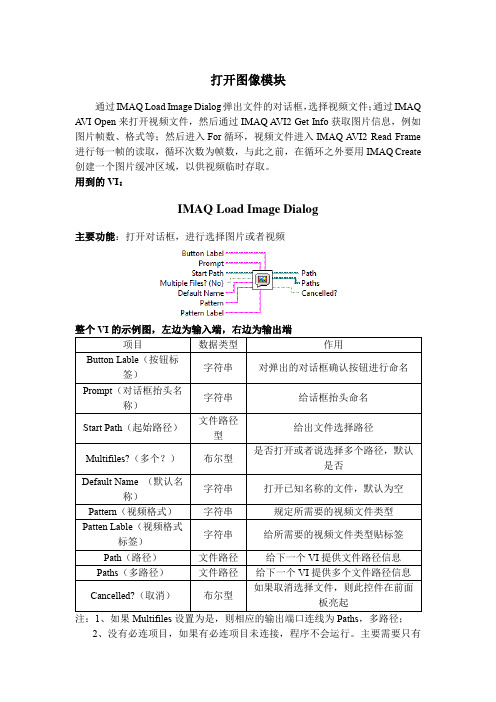

打开图像模块通过IMAQ Load Image Dialog弹出文件的对话框，选择视频文件；通过IMAQ A VI Open来打开视频文件，然后通过IMAQ A VI2 Get Info获取图片信息，例如图片帧数、格式等；然后进入For循环，视频文件进入IMAQ A VI2 Read Frame 进行每一帧的读取，循环次数为帧数，与此之前，在循环之外要用IMAQ Create 创建一个图片缓冲区域，以供视频临时存取。

用到的VI：IMAQ Load Image Dialog主要功能：打开对话框，进行选择图片或者视频整个VI的示例图，左边为输入端，右边为输出端注：1、如果Multifiles设置为是，则相应的输出端口连线为Paths，多路径；2、没有必连项目，如果有必连项目未连接，程序不会运行。

主要需要只有Path、Pattern和Start Path，根据实际需求设定；3、字符串类型可以输入汉字。

IMAQ AVI2 Open 主要功能：打开存在的A VI文件整个VI的示例图，左边为输入端，右边为输出端IMAQ AVI2 Get Info 主要功能：获取视频信息整个VI的示例图，左边为输入端，右边为输出端IMAQ Create VI主要功能：创建一个内存缓冲区来传递图像数据参数选项：整个VI的示例图，左边为输入端，右边为输出端注：1、创建的Border Size （图像边界）以像素为单位，边界宽度是新边界到原边界的垂直距离，默认值是3（如下图所示）。

当使用图像处理函数时，需要一个边界（例如：标签和形态）然后才能处理图像。

图像边界只有在被处理时才计算在内，而且不会被显示。

通常来说不用管。

2、关于Image Type 通常是需要连接的，因为后续图片处理的VI 对于不同的图像类型存在局限性。

IMAQ AVI2 Read Frame主要功能：读取每帧数据并输出整个VI 的示例图，左边为输入端，右边为输出端。

labview的imaq例子
LabVIEW的IMAQ（Image Acquisition）模块是用于图像处理和分析的模块之一，主要用于图像采集、处理和分析。

在LabVIEW中，可以通过IMAQ模块来实现各种图像处理和分析的应用。

以下是几个IMAQ 的例子：
1. 图像处理例子：通过IMAQ模块对图像进行处理，比如调整亮度、对比度、增强图像细节等。

2. 图像分析例子：通过IMAQ模块对图像进行分析，比如检测图像中的目标、计算图像的特征等。

3. 视觉检测例子：通过IMAQ模块实现视觉检测应用，比如检测物体的位置、大小、形状等。

4. 工业检测例子：通过IMAQ模块实现工业检测应用，比如检测产品的质量、缺陷等。

在LabVIEW中，可以通过打开Examples菜单来查看各种示例程序，其中包括IMAQ模块的示例程序。

可以选择适合自己的应用示例，并进行相应的修改和调整。

相机是现代生活中不可或缺的一部分，它们能够记录下我们生活中的美好时刻，并且在各行各业中有着广泛的应用。

在相机的功能处理模块中，有许多重要的组成部分，它们共同作用以实现相机的各种功能。

本文将会对相机的各个功能处理模块进行深入分析，以便读者了解相机是如何运作的。

一、感光元件感光元件是相机的核心之一，它负责将光线转换成电信号。

随着数字技术的发展，CCD和CMOS成为了两种常见的感光元件。

相比之下，CMOS感光元件具有功耗低、集成度高的特点，因此在市场上得到了越来越广泛的应用。

在今天的相机中，感光元件的分辨率和灵敏度已经得到了大幅度的提升，这也让相机能够拍摄出更加清晰、细致的照片。

二、图像处理芯片图像处理芯片是相机的另一项重要组成部分，它负责对感光元件采集到的图像进行处理和优化。

在这一步骤中，图像处理芯片会对图像进行降噪、锐化、色彩校正等处理，以确保最终得到的图像质量达到最佳状态。

随着人工智能技术的发展，相机图像处理芯片的功能也在不断增强，例如智能场景识别、人脸识别等功能已经成为了一些高端相机的标配。

三、镜头镜头是相机中最为直接的光学元件，它决定了相机的成像质量和拍摄效果。

在镜头领域，各家厂商竞争激烈，他们不断地推出各种新型镜头，以满足用户对于成像质量的不断追求。

在镜头的设计和制造中，光学工程师需要考虑到诸多因素，如畸变、色散、边缘成像质量等。

目前，一些高端相机已经配备了多重镜片组合的复杂镜头结构，这使得它们能够在各种拍摄条件下都能够取得出色的成像效果。

四、对焦系统对焦系统是相机实现自动对焦功能的核心组成部分，它们通常包括传感器、马达以及相关的控制电路。

对焦系统的性能直接影响了相机在拍摄时的准确性和速度。

传统的对焦系统通常采用相位对焦或者反差对焦的原理，而在近年来，一些高端相机开始采用深度学习技术来优化对焦系统，从而进一步提高相机对焦的速度和精度。

五、存储与传输模块在数字相机中，存储与传输模块起着至关重要的作用。

图像获取模块和图像获取系统在当今的数字化时代，图像作为一种直观且丰富的信息载体，在各个领域都发挥着至关重要的作用。

从医疗诊断到安全监控，从娱乐传媒到工业制造，图像获取技术的应用无处不在。

而图像获取模块和图像获取系统则是实现高质量图像采集的关键组成部分。

图像获取模块，简单来说，就是负责将现实世界中的光学图像转换为电信号或数字信号的硬件组件。

它就像是我们的眼睛，能够感知光线，并将其转化为我们的大脑（计算机系统）能够理解和处理的信息。

图像获取模块通常由以下几个关键部分构成。

首先是光学镜头，它决定了能够进入模块的光线范围和成像质量。

一个高质量的光学镜头可以提供清晰、准确的图像，减少像差和失真。

就好比我们戴眼镜，如果眼镜的镜片质量不好，我们看到的世界就会模糊不清。

其次是图像传感器。

这是图像获取模块的核心部件，常见的有电荷耦合器件（CCD）和互补金属氧化物半导体（CMOS）两种类型。

它们就像是一个个微小的光感受器，能够将接收到的光信号转换为电信号。

CCD 传感器在过去曾经占据主导地位，因其具有较高的图像质量和低噪声特性。

然而，随着技术的发展，CMOS 传感器由于其更低的成本、更低的功耗和更快的读取速度，逐渐在许多应用中取代了 CCD传感器。

除了镜头和传感器，图像获取模块还包括一些其他的重要组件，如模拟数字转换器（ADC）。

它负责将传感器输出的模拟电信号转换为数字信号，以便计算机进行处理和存储。

此外，还有一些控制电路，用于调节传感器的工作参数，如曝光时间、增益等，以适应不同的光照条件和拍摄需求。

说完了图像获取模块，再来说说图像获取系统。

图像获取系统是一个更为复杂和综合的概念，它不仅仅包括图像获取模块，还涵盖了与之相关的软件、硬件以及通信接口等。

在硬件方面，除了图像获取模块，图像获取系统可能还包括照明设备、图像传输线路、图像处理硬件等。

照明设备的作用不容忽视，合适的照明可以确保获取到的图像具有足够的亮度和对比度。

CCD图象采集解决方案一、概述CCD（Charge-Coupled Device）是一种常见的图象传感器，广泛应用于工业、医疗、安防等领域。

CCD图象采集解决方案是指通过使用CCD传感器和相关设备，实现高质量、高效率的图象采集和处理。

二、解决方案的组成部份1. CCD传感器：CCD传感器是图象采集的核心部件，负责将光信号转化为电信号。

传感器的选择应根据具体应用场景的需求来确定，包括分辨率、灵敏度、动态范围等参数。

2. 光学系统：光学系统用于将光线聚焦到CCD传感器上，包括镜头、滤光片等组件。

选择合适的光学系统可以提高图象的清晰度和色采还原度。

3. 采集设备：采集设备负责将CCD传感器采集到的电信号转化为数字信号，并进行处理和存储。

常见的采集设备包括图象采集卡、相机模块等。

4. 控制系统：控制系统用于控制CCD传感器和采集设备的工作，包括触发信号的生成、参数设置等。

控制系统可以通过软件或者硬件的方式实现。

5. 图象处理软件：图象处理软件用于对采集到的图象进行处理和分析，如去噪、增强、测量等。

根据具体需求，可以选择使用现有的图象处理软件或者自行开辟。

三、解决方案的工作流程1. 准备工作：确定应用场景和需求，选择合适的CCD传感器和光学系统，并搭建好采集设备和控制系统。

2. 图象采集：通过控制系统发出触发信号，启动CCD传感器进行图象采集。

传感器将光信号转化为电信号，并传输给采集设备。

3. 数字信号转换：采集设备将传感器采集到的电信号转化为数字信号，并进行采样和量化。

采集设备可以根据需求进行参数设置，如暴光时间、增益等。

4. 图象处理：将采集到的数字信号传输给图象处理软件，进行图象处理和分析。

根据具体需求，可以进行去噪、增强、边缘检测、目标识别等操作。

5. 结果输出：图象处理软件将处理后的图象结果输出，可以保存为图象文件或者实时显示在监视器上。

根据具体需求，还可以将结果进行存储、传输或者打印。

四、解决方案的优势和应用领域1. 高质量图象：CCD传感器具有高灵敏度和低噪声特性，能够采集到高质量的图象。

基于机器视觉的智能驾驶辅助系统设计与开发智能驾驶辅助系统是近年来兴起的一项技术，旨在通过机器视觉技术提供一系列的辅助功能，以提高驾驶的安全性和舒适度。

本文将介绍基于机器视觉的智能驾驶辅助系统的设计与开发。

智能驾驶辅助系统，一般由多个模块组成，包括图像采集模块、图像处理模块、决策模块和控制模块。

其中，图像采集模块负责获取车辆周围的视觉信息，可以通过摄像头或者激光雷达等传感器实现。

而图像处理模块则对采集到的图像进行处理和分析，提取出车道线、交通标志、障碍物等重要特征。

在图像处理模块中，常用的算法包括图像分割、特征提取和目标检测。

图像分割可以将原始图像分割为不同的区域，如车道线、背景和障碍物。

特征提取是指从图像中提取出有用的特征信息，如车道线的位置和颜色等。

而目标检测则是识别出图像中的交通标志、行人、车辆等目标。

决策模块是智能驾驶辅助系统的核心部分，其根据图像处理模块提取的特征信息，分析当前道路情况，做出相应的决策。

例如，当检测到前方有障碍物时，系统可以自动刹车或者提醒驾驶员注意安全。

当车辆行驶偏离车道时，系统可以自动纠正方向或者发出警告。

控制模块则负责将决策结果转化为实际的控制信号，控制车辆的加速、刹车和转向等操作。

控制模块通常与车辆的电子控制单元（ECU）相连，通过发送控制指令实现对车辆的控制。

在智能驾驶辅助系统的设计与开发过程中，需考虑以下几个方面：首先，对于图像处理算法的选择和优化至关重要。

针对不同的场景和任务，应选取适合的算法，并优化其性能，以提高系统的实时性和准确性。

其次，系统的稳定性和可靠性也是设计中需要重点考虑的因素。

智能驾驶辅助系统必须能够在各种复杂的道路条件下正常工作，并保证驾驶员和车辆的安全。

因此，需要对系统进行充分的测试和验证，确保其在各种情况下的可靠性。

另外，智能驾驶辅助系统的人机交互界面也需要进行精心设计。

系统应提供清晰直观的显示，便于驾驶员理解当前道路情况，并根据需要作出相应的应对措施。

基于计算机视觉的自动化质量检测系统在当今的制造业领域，产品质量是企业生存和发展的关键。

为了确保产品质量的稳定性和可靠性，企业需要采用高效、准确的质量检测方法。

传统的人工质量检测不仅效率低下，而且容易受到人为因素的影响，导致检测结果的不准确和不一致。

随着计算机技术的飞速发展，基于计算机视觉的自动化质量检测系统应运而生，为制造业的质量控制带来了革命性的变化。

计算机视觉是一门研究如何使计算机从图像或视频中获取信息和知识的科学。

基于计算机视觉的自动化质量检测系统通过使用摄像头等图像采集设备获取产品的图像或视频，然后利用图像处理和分析技术对这些图像进行处理和分析，以检测产品是否存在缺陷、瑕疵或不符合规格的情况。

这种自动化质量检测系统具有许多显著的优势。

首先，它大大提高了检测效率。

相比人工检测，计算机可以在短时间内处理大量的图像数据，快速准确地检测出产品的质量问题。

其次，检测结果的准确性和一致性得到了极大的保障。

计算机不会受到疲劳、情绪等因素的影响，能够始终保持稳定的检测性能，从而减少误检和漏检的情况。

此外，自动化质量检测系统还能够实现对产品的全检，而不仅仅是抽检，进一步提高了产品质量的可靠性。

在实际应用中，基于计算机视觉的自动化质量检测系统通常由图像采集模块、图像处理模块和结果输出模块组成。

图像采集模块负责获取产品的图像或视频。

为了获得高质量的图像，需要选择合适的摄像头、照明设备和拍摄角度。

例如，在检测表面缺陷时，需要使用高分辨率的摄像头和均匀的照明，以确保能够清晰地捕捉到缺陷的细节。

图像处理模块是整个系统的核心部分。

它包括图像预处理、特征提取和缺陷检测等环节。

图像预处理的目的是去除噪声、增强图像的对比度和清晰度，以便后续的处理和分析。

特征提取是从图像中提取出与产品质量相关的特征信息，如形状、颜色、纹理等。

缺陷检测则是通过将提取的特征与预设的标准进行比较，判断产品是否存在缺陷。

结果输出模块将检测结果以直观的方式呈现给用户，例如通过显示屏显示缺陷的位置和类型，或者生成检测报告。
