三坐标测针校准的规范流程

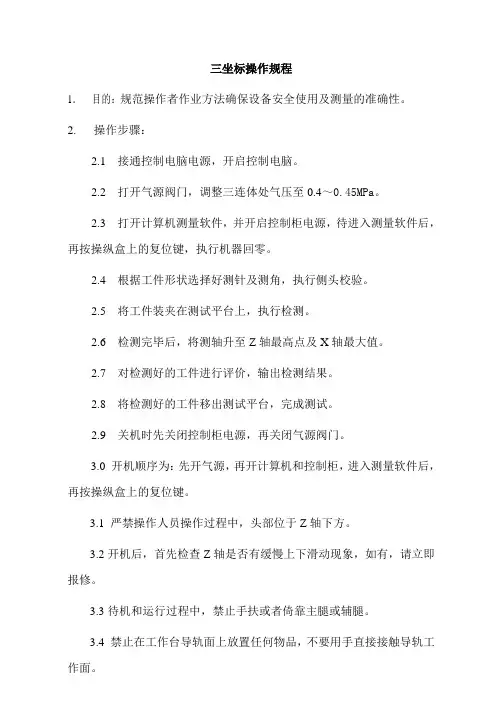

三坐标操作规程
1．目的：规范操作者作业方法确保设备安全使用及测量的准确性。

2. 操作步骤：
2.1接通控制电脑电源，开启控制电脑。

2.2打开气源阀门，调整三连体处气压至0.4～0.45MPa。

2.3打开计算机测量软件，并开启控制柜电源，待进入测量软件后，再按操纵盒上的复位键，执行机器回零。

2.4根据工件形状选择好测针及测角，执行侧头校验。

2.5 将工件装夹在测试平台上，执行检测。

2.6 检测完毕后，将测轴升至Z轴最高点及X轴最大值。

2.7 对检测好的工件进行评价，输出检测结果。

2.8 将检测好的工件移出测试平台，完成测试。

2.9 关机时先关闭控制柜电源，再关闭气源阀门。

3.0 开机顺序为：先开气源，再开计算机和控制柜，进入测量软件后，再按操纵盒上的复位键。

3.1 严禁操作人员操作过程中，头部位于Z轴下方。

3.2开机后，首先检查Z轴是否有缓慢上下滑动现象，如有，请立即报修。

3.3待机和运行过程中，禁止手扶或者倚靠主腿或辅腿。

3.4 禁止在工作台导轨面上放置任何物品，不要用手直接接触导轨工作面。

3.5禁止自行打开外罩或调试机器。

3.6在测量机运行过程中，注意身体的任何部位都不能处于测量机的导轨区或运行范围内。

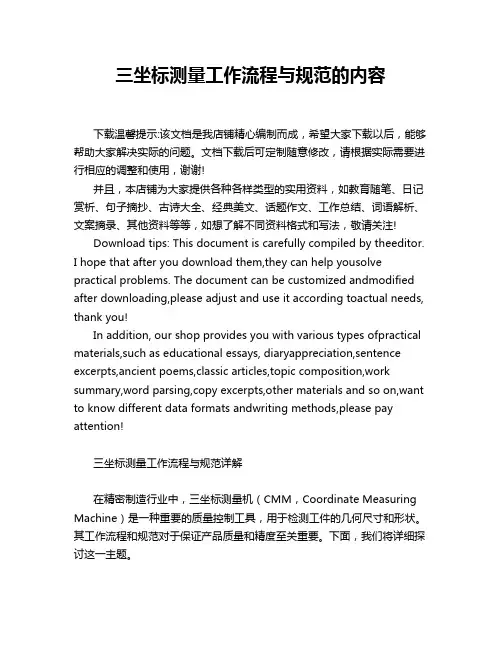

三坐标测量工作流程与规范的内容下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!三坐标测量工作流程与规范详解在精密制造行业中，三坐标测量机（CMM，Coordinate Measuring Machine）是一种重要的质量控制工具，用于检测工件的几何尺寸和形状。

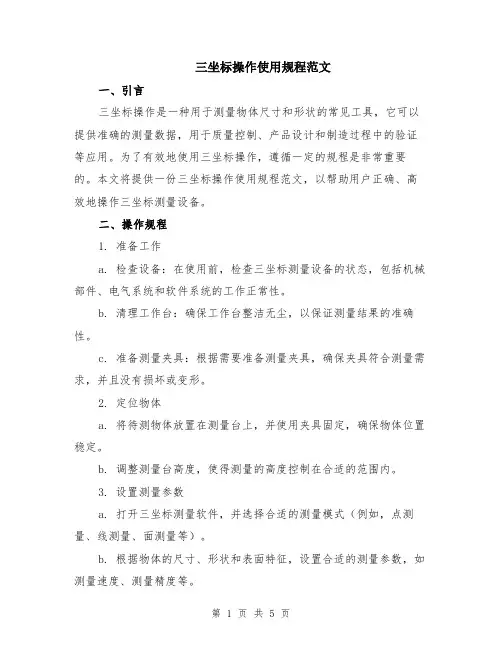

三坐标操作使用规程范文一、引言三坐标操作是一种用于测量物体尺寸和形状的常见工具，它可以提供准确的测量数据，用于质量控制、产品设计和制造过程中的验证等应用。

为了有效地使用三坐标操作，遵循一定的规程是非常重要的。

本文将提供一份三坐标操作使用规程范文，以帮助用户正确、高效地操作三坐标测量设备。

二、操作规程1. 准备工作a. 检查设备：在使用前，检查三坐标测量设备的状态，包括机械部件、电气系统和软件系统的工作正常性。

b. 清理工作台：确保工作台整洁无尘，以保证测量结果的准确性。

c. 准备测量夹具：根据需要准备测量夹具，确保夹具符合测量需求，并且没有损坏或变形。

2. 定位物体a. 将待测物体放置在测量台上，并使用夹具固定，确保物体位置稳定。

b. 调整测量台高度，使得测量的高度控制在合适的范围内。

3. 设置测量参数a. 打开三坐标测量软件，并选择合适的测量模式（例如，点测量、线测量、面测量等）。

b. 根据物体的尺寸、形状和表面特征，设置合适的测量参数，如测量速度、测量精度等。

4. 进行测量a. 使用操作杆或操纵按钮，将探测器移动到待测点。

b. 确保探测器与物体表面接触，产生信号。

c. 根据测量需要，通过操纵按钮控制探测器在不同方向上的移动，以完成测量。

5. 记录测量数据a. 在测量过程中，及时记录测量结果。

b. 如果需要，可以使用三坐标测量软件提供的测量数据管理功能，将测量结果保存为文件。

6. 分析和验证a. 对测量结果进行分析，比对与设计值的差异。

b. 如果测量结果满足要求，可以进行下一步的工序。

如果不满足要求，需要进一步调整测量参数或重新测量。

7. 清理和维护a. 在使用完三坐标测量设备后，及时清理工作台和设备，确保设备处于干净、整洁的状态。

b. 定期对设备进行维护，如润滑、校准和检修等，以保证设备的正常运行。

三、总结三坐标操作是一项重要的工作，准确地测量出物体的尺寸和形状对于质量控制和产品制造具有重要意义。

三坐标校准方法三坐标测量技术是现代制造业中常用的一种精密测量方法。

在进行三坐标测量时，为了确保测量结果的准确性和可靠性，需要对三坐标测量机进行校准。

三坐标校准是指通过对三坐标测量机的各个参数进行精确测量和调整，使其满足规定的几何误差要求，从而提高测量机的测量精度和稳定性。

一、三坐标校准的基本原理三坐标校准的基本原理是通过测量一系列已知尺寸的标准工件，以比较测量结果与标准值之间的差异，从而确定测量机的误差，并通过调整测量机的参数使误差最小化。

校准时需要考虑的主要参数有坐标轴的直线度、平行度、垂直度、圆度、角度度量误差等。

二、三坐标校准的步骤1. 准备标准工件：根据需要进行测量的尺寸范围，选择相应的标准工件进行校准。

标准工件应具有高精度、稳定性好的特点，常用的有平面尺、球规、圆柱规等。

2. 设置测量条件：根据标准工件的特点，设置合适的测量参数，如测量速度、测量力等。

3. 进行基本误差校准：通过测量标准工件的基本误差，如直线度、平行度、垂直度等，确定测量机的基本误差，并进行调整。

4. 进行圆度误差校准：通过测量标准工件的圆度误差，确定测量机的圆度误差，并进行调整。

5. 进行角度度量误差校准：通过测量标准工件的角度度量误差，确定测量机的角度度量误差，并进行调整。

6. 进行测量机稳定性测试：通过连续测量标准工件多次，评估测量机的稳定性和重复性，并进行必要的调整。

7. 进行综合误差校准：根据实际需要，通过测量标准工件的综合误差，确定测量机的综合误差，并进行调整。

8. 验证测量机的校准效果：用校准后的测量机对标准工件进行测量，比较测量结果与标准值之间的差异，验证校准的效果。

三、三坐标校准的影响因素1. 环境因素：温度、湿度等环境因素会对测量机的性能产生影响，需要对环境因素进行控制和校准。

2. 操作人员技术水平：操作人员的技术水平和经验对校准结果有较大影响，需要经过专业培训和考核。

3. 校准工具的精度：校准工具的精度直接影响测量机的校准结果，需要选择高精度的校准工具。

三坐标检验流程规范
一、检验目的
确保三坐标检验的规范化流程,保证检验结果的准确性。

二、检验环境
1. 检验环境温度保持在20±2°,湿度保持在45-80%。

2. 检验台面要平整、无震动,三坐标测量仪放置在检验台上。

3. 三坐标测量仪调试好后,进行预热30以上。

三、检验流程
1. 装夹待检零件,调整好检测起始位置。

2. 启动三坐标测量仪,选择测量程序,设置检测参数。

3. 进行自动检测,记录检测数据。

检测结束后,取出零件。

4. 对检测报告进行评审,判定零件质量。

5. 定期对三坐标测量仪进行校准,保证测量系统的准确性。

四、检验报告
检验报告需包括:
1. 被检零件名称、编号
2. 检验环境条件
3. 检测参数设置
4. 检测数据结果
5. 质量评定结论
六、检验记录
所有检验活动均需保留检验记录,包括检验人员、日期、数据结果等信息。

三坐标检定校准三坐标测量机的测量精度和工作效率与测针的校准和选择紧密关联，在进行测量工作之前必须要合理的选择测针和对测针准确的校准，因为测针的测球有自己的尺寸，而测量零件的不同位置可能是用测球的不同位置去接触零件的，因此，测量的数据中含有测球自己的数值，而测针校准就是测量测球自己尺寸大小的过程。

特别是校准不同长度和位置的测针时测球校准结果球度误差的大小对测量结果的影响至关重要。

本文主要论述了三坐标测量机测针校准原理、校准注意事项以及合理选择三坐标测量机测针的原则。

三坐标测量机三坐标测量机测针校准的原理在测量采样过程中，当测针与被测件表面触碰时，测头系统就会有信号显示，作为测量的瞄准信号，进而通知计算机进行数据的采集，以得到得被测点的坐标值。

此外，由于测量机通过测头系统进行探测，得到的点位坐标值是测球中心的坐标值，为了获得被测工件的实际尺寸，还需加上或减去测球的动态直径值。

进入测头校准程序后，对标准球进行测量，测量方法与几何元素测量程序中的球的测量方法一样，当采点数量达到要求时，测量程序会自动对测量点进行计算处理，将处理后的测头校准结果，自动返回到测头校准对话框界面中。

在按下回车按键后，校准后的测头数据将作为修正值用于后续的应用数据处理中。

基准后的测头数据包括测头半径及球度误差还有测球中心相对于零号测头中心的坐标值。

三坐标测量机校准测针时需注意的问题①测前准备根据工件的测量范围以及需要测量的方向和位置，首先确定所需用的三坐标测量机测针组合，包括测针的直径、数量、方向和是否加装接长杆，尽量不在测量过程中更换测针。

②检测校准三坐标测量机测针校准时，应使所选测针在标准球的轴向最大直径处分别接触测量，以提高测针校准的准确度。

注意观察校准后测针的直径和校准时的形状误差，如果有较大变化，就需要查找原因。

需要进行6次以上的校准，观察其校准结果的重复性数据，以统计原理求出标准偏差进行分析。

③重复校准单个测针位置校准，需要观察测针直径和球度误差，三坐标测针直径应与平时校准相近且重复性好，球度误差也小，多个测头位置校准时，除要观察以上结果外，还要用校准后的各个位置的测针测量标准球，观察球心坐标值的变化，数值应与示值误差或探测误差相近。

三坐标检定校准三坐标测量机的测量精度和工作效率与测针的校准和选择紧密关联，在进行测量工作之前必须要合理的选择测针和对测针准确的校准，因为测针的测球有自己的尺寸，而测量零件的不同位置可能是用测球的不同位置去接触零件的，因此，测量的数据中含有测球自己的数值，而测针校准就是测量测球自己尺寸大小的过程。

特别是校准不同长度和位置的测针时测球校准结果球度误差的大小对测量结果的影响至关重要。

本文主要论述了三坐标测量机测针校准原理、校准注意事项以及合理选择三坐标测量机测针的原则。

三坐标测量机三坐标测量机测针校准的原理在测量采样过程中，当测针与被测件表面触碰时，测头系统就会有信号显示，作为测量的瞄准信号，进而通知计算机进行数据的采集，以得到得被测点的坐标值。

此外，由于测量机通过测头系统进行探测，得到的点位坐标值是测球中心的坐标值，为了获得被测工件的实际尺寸，还需加上或减去测球的动态直径值。

进入测头校准程序后，对标准球进行测量，测量方法与几何元素测量程序中的球的测量方法一样，当采点数量达到要求时，测量程序会自动对测量点进行计算处理，将处理后的测头校准结果，自动返回到测头校准对话框界面中。

在按下回车按键后，校准后的测头数据将作为修正值用于后续的应用数据处理中。

基准后的测头数据包括测头半径及球度误差还有测球中心相对于零号测头中心的坐标值。

三坐标测量机校准测针时需注意的问题①测前准备根据工件的测量范围以及需要测量的方向和位置，首先确定所需用的三坐标测量机测针组合, 包括测针的直径、数量、方向和是否加装接长杆，尽量不在测量过程中更换测针。

②检测校准三坐标测量机测针校准时，应使所选测针在标准球的轴向最大直径处分别接触测量，以提高测针校准的准确度。

注意观察校准后测针的直径和校准时的形状误差，如果有较大变化，就需要查找原因。

需要进行6 次以上的校准，观察其校准结果的重复性数据，以统计原理求出标准偏差进行分析。

③重复校准单个测针位置校准，需要观察测针直径和球度误差，三坐标测针直径应与平时校准相近且重复性好，球度误差也小，多个测头位置校准时，除要观察以上结果外，还要用校准后的各个位置的测针测量标准球，观察球心坐标值的变化，数值应与示值误差或探测误差相近。

三坐标测针校准的规范流程竭诚为您提供优质文档/双击可除三坐标测针校准的规范流程篇一：三坐标测量仪操作规程三坐标测量仪操作规程一：开机前的准备1、开启空调，保持测量前室内温度在20±2°c,湿度控制在40%-60%。

2、清洗导轨，使用无尘布蘸取少量无水酒精擦洗x、y、z轴导轨，擦洗导轨面时应单向进行，请勿来回擦拭，注意在擦洗x向导轨时，光栅尺部位不能沾有水迹，测量仪的主副腿及横梁涂覆层部位的清洁需使用干的无尘布，请勿用酒精擦洗，以免漆层脱落。

3、清理检查工作台面上的物件，并用无尘布蘸取无水酒精清洗台面。

二：开机（在长期停机的情况下，测量前的温度应在20±2°c恒温30分钟后进行）1、开启测量仪上的空气阀，并保证工作气压在0.4-0.6mpa范围内。

2、接通电源并开启测量仪的控制盒电源开关。

3、开启计算机，点击桌面上的pc-dims软件图标，按右键以管理员身份运行。

4、打开操作手柄上的seRVopwRon开关，测量仪加电，按照软件窗口的文字提示进行测量仪位置归零。

5、测量仪校验，点击pc-dims软件上的文件菜单，新建测头文件，点击未定义测头，依次加载测座，连接杆、加长杆、测头型号，然后按照测量所需添加测量角度，安置好标准球(适当位置，避免测量仪测量范围超程)，点击测量，按软件窗口提示进行校验，校验完成后点击结果查看，测针校准时的形状误差必须＜0.005mm，球心位置误差＜0.006mm，球径测量误差＜0.003mm，如校验结果不满足上述条件，则需重新校验直到合格为止。

6、加载所需测头文件，进行工件检测。

三：关机测量完成后，将x、y、z轴运动到安全的位置和高度后，按与开机相反的顺序，关闭pc-dims软件及计算(三坐标测针校准的规范流程)机，然后关闭控制盒电源，最后关闭气阀。

篇二：三坐标操作规范指导书篇三：三坐标测量机进行测头校正时应注意的六个问题三坐标测量机进行测头校正时应注意的六个问题1.三坐标的测头、测座、加长杆、测针、标准球要安装。

三坐标测量机测针的校准和选择分析三坐标测量机是一种精密的测量设备，广泛应用于工业制造领域，用于对零件进行精密的三维坐标测量。

在使用三坐标测量机进行测量时，测针的校准和选择是非常重要的步骤，直接影响了测量结果的准确性和稳定性。

本文将就三坐标测量机测针的校准和选择进行分析和讨论。

一、测针的校准在使用三坐标测量机进行测量时，测针的校准是非常重要的一步，正确的测针校准可以保证测量结果的准确性和稳定性。

测针的校准主要包括以下几个步骤：1. 确定测针的基准点：首先需要确定测针的基准点，通常选择测针头部的尖端作为基准点。

在确定基准点的过程中，需要保证测针头部的尖端与三坐标测量机的坐标系原点重合，以确保测量精度。

2. 测针的长度校准：测针的长度校准是指通过使用已知长度的标准物体对测针进行校准，以确保测针的长度测量准确无误。

经过以上几个步骤的校准，可以保证测针的几何尺寸和姿态参数的准确性，从而保证了测量结果的准确性和稳定性。

二、测针的选择在三坐标测量机中，有各种不同类型和规格的测针可供选择。

正确的选择和使用测针可以提高测量效率和准确性。

下面将从以下几个方面对测针的选择进行分析：1. 测量任务的要求：根据具体的测量任务要求，选择适合的测针规格和类型。

对于需要进行深孔测量的任务，需要选择较长的测针；对于需要进行微小尺寸测量的任务，需要选择较细的测针。

2. 测量物体的材质和表面特性：根据测量物体的材质和表面特性，选择适合的测针材质和表面处理方式。

对于硬度较大的材料，需要选择耐磨性较好的测针材质；对于表面粗糙度较大的物体，需要选择表面光滑的测针。

3. 测量精度和稳定性要求：根据测量精度和稳定性要求，选择适合的测针规格和类型。

对于高精度测量任务，需要选择尺寸稳定性和重复性较好的测针。

4. 经济成本考虑：在测针的选择过程中，还需要考虑经济成本因素。

选择具有良好性价比的测针，既要保证测量效果，又要尽量降低成本。

测针的选择要根据具体的测量任务要求和经济成本考虑，综合考虑不同因素进行选择。

三坐标操作使用规程一、引言三坐标操作是一种精密测量技术，广泛应用于制造业中的产品质量控制。

正确使用三坐标操作是确保产品尺寸与设计要求相符的关键。

本文旨在介绍三坐标操作的使用规程，以帮助操作人员准确、高效地进行测量工作。

二、操作准备1. 准备测量工件：清洁并固定待测工件，确保其表面没有污垢或损伤，并使其固定牢固。

2. 打开仪器电源：确认仪器工作正常，进行仪器校准。

三、测量原点设定1. 确定测量坐标系：根据工件的设计要求，选择合适的坐标系，并在仪器软件中设置。

2. 设定测量原点：通过合适的工具，在工件上标记测量原点，并在软件中进行原点设定。

四、基准平面测量1. 选择基准平面：根据工件的设计，确定需要测量的基准平面，例如平面度、垂直度等。

2. 设定基准平面：在软件中选择基准平面，并设定测量参数。

将测量探针与基准平面接触并测量，记录测量结果。

五、尺寸测量1. 选择测量尺寸：根据工件的设计要求，确定需要测量的尺寸，例如直径、长度等。

2. 设定测量参数：在软件中设定测量参数，如测量点的数量、测量深度等。

3. 进行测量：将测量探针与工件接触，并依次测量每个测量点，记录测量结果。

六、形状测量1. 选择测量特征：根据工件的设计要求，确定需要测量的形状特征，如圆度、平行度等。

2. 设定测量参数：在软件中设定测量参数，如测量点的数量、测量深度等。

3. 进行测量：将测量探针与工件接触，并按照测量参数进行测量，记录测量结果。

七、数据处理与分析1. 数据导出：将测量数据导出到电脑或存储设备中，以备后续分析使用。

2. 数据分析：使用专业的数据分析软件，对测量数据进行分析，如绘制测量结果图表、计算尺寸偏差等。

八、报告生成与归档1. 报告生成：根据分析结果，生成测量报告，包括工件的测量数据、尺寸偏差分析、形状特征评估等。

2. 报告审核：由专业人员对生成的报告进行审核，确保准确性和完整性。

3. 报告归档：将测量报告归档并妥善保存，以备查阅和追溯需要。

最新蔡司三坐标校准流程本文将详细介绍最新的蔡司三坐标校准流程，帮助用户了解如何正确进行校准操作。

1. 校准前准备在进行蔡司三坐标校准之前，需要进行以下准备工作：- 确保蔡司三坐标测量仪器处于正常工作状态。

- 检查测量仪器的传感器和探头是否干净，无损坏或异物。

- 确保测量仪器的标准件（如球棒等）处于正常状况，无损坏或变形。

2. 校准步骤步骤一：校准前准备- 打开蔡司三坐标测量软件，并登录管理员账号。

- 连接蔡司三坐标测量仪器和计算机，确保二者之间的数据传输正常。

步骤二：选择校准模式- 在蔡司三坐标测量软件上选择校准模式。

根据仪器型号和校准要求选择合适的模式。

步骤三：执行校准操作- 按照软件界面的提示，进行探头标定。

使用已知精度的标准件对探头进行校准。

- 对测量仪器进行坐标系校准和轴向误差校准。

在校准过程中，严格按照软件提示的要求进行操作。

- 校准完成后，进行误差补偿校准。

根据校准结果，对测量仪器进行误差补偿，提高测量精度和准确性。

步骤四：校验校准结果- 校准完成后，进行校验，验证校准结果的准确性。

使用已知精度的标准件进行测量，比对测量结果和标准值。

- 如果校准结果符合要求，表示校准成功。

如果校准结果有明显偏差，需要重新进行校准操作。

3. 校准注意事项- 在校准过程中，严格按照蔡司三坐标测量软件的指示进行操作。

- 校准时，应保持环境稳定，避免干扰和振动对测量结果的影响。

- 校准后的测量仪器应妥善保管，避免损坏和污染。

以上就是最新的蔡司三坐标校准流程的详细介绍。

希望本文能够帮助读者了解如何正确进行蔡司三坐标校准操作，并提高测量仪器的准确性和稳定性。

三坐标测量机校准操作程序【共享精品-doc】三坐标测量机校准操作程序实验室温度:20.0?;实验室湿度:56.0,R.H.坐标测量机型号: WMM850 生产厂家:OPTON 出厂编号:70498校准测量机之前先用无纺布或棉花和无水酒精，擦洗坐标测量机的导轨，校准用的标准球和红宝石测头。

一校正探针根据坐标测量机示值误差的空间校准位置，共校正测头的9个方向，校正结果的误差均在(1,2)μm内，校正数据正常，测头校正完毕。

二探测误差的测量1 根据规范要求，标准球的直径在φ10mm,φ30mm内，本次校准配置的标准球为φ29.9603mm。

2 将测头方向置于0?，0?。

3 手动测量标准球，记下球心的坐标值。

4 建立坐标系，将坐标原点移到标准球球心。

5 自动测量标准球，设置方法见参考手册15,73，要将测量点数设置为25点，层数为4，测量面覆盖半个圆球。

6 评价标准球的球度，结果为6μm，即坐标测量机的探测误差为6μm.。

三示值误差的测量a Y方向示值误差1 将步距规摆放于与测量机Y方向大致平行的位置。

2 粗建坐标系，在步距规上金属面采平面找正(Z正)，长边采直线旋转(Y 正)，端面采一点。

3 DCC模式下精建坐标系，在步距规上金属面采平面找正(Z正)，长边内测采直线旋转(Y正)，采头个步距块的圆柱体和端面，然后构造圆柱体和端面的相交点，将坐标系原点移到此相交点。

4 在陶瓷各工作面上自动采点(圆心位置)，Y方向距离分别为100mm，200mm，300mm，400mm，500mm，600mm，700mm。

(X、Z方向距离为0)5 评价各点的Y方向坐标值。

6 测量机以上程序自动运行二次，各次最后显示的报告中Y方向坐标值为各点的测量值。

各点的测量值减去其实际值即为坐标机Y方向示值误差。

b X方向示值误差1 将步距规摆放于与测量机X方向大致平行的位置。

2 利用测量机的自动测量功能，运行已编好的程序，根据测量机软件的提示，先手动采面、线、点(与粗建坐标系采点的位置大致相同)，然后测量机将自动运行，完成测量。

对三坐标测量员来说，校正直径的准确度直接影响到测量精度，因此在开始三坐标测量工作之前，必须校准三坐标。

测针校验需要操作人员细心的完成，这样才能为三坐标测量机之后的工作打下基础。

在实际测量工作中，零件是不能随意搬动和翻转的，为了便于测量，需要根据实际情况选择测头位置和长度、形状不同的测针(星形、柱形、针形)。

为了使这些不同的测头位置、不同的测针所测量的元素能够直接进行计算，要把它们之间的关系测量出来，在计算时进行换算。

所以需要进行测头校正。

三坐标测针校准的流程1、测头校正前需要对测头进行定义，根据测量软件要求，选择测座、测头、加长杆、测针、标准球直径等，同时要分别定义能够区别其不同角度、位置或长度的测头编号。

2、更换测头需要在测量软件中重新设置。

软件中三坐标测座、测头、加长杆、测针设置无误；测头使用位置、标准球直径输入无误，测头校正速度设置与测量时一致。

3、单个测头位置校正，注意观察三坐标测量机测针直径和标准偏差，三坐标测量机测针直径应与平时校正相近且重复性好，标准偏差尽量小，(测头前加长杆长时，直径小，偏差大)。

4、多个三坐标测头位置校正时，除要观察以上结果外，还要用校正后的各个三坐标测头位置测量标准球，观察球心坐标值的变化，数值应与示值误差或探测误差相近。

5、用手动、操纵杆、自动方式在标准球的最大范围内触测5点以上(一般推荐在7～11点)，点的分布要均匀。

6、计算机软件在收到这些点后(宝石球中心坐标X、Y、Z值)，进行球的拟合计算，得出拟合球的球心坐标、直径和形状误差。

将拟合球的直径减去标准球的直径，就得出校正后测针宝石球“直径”(确切的讲应该是“校正值”或“校正直径”)。

在进行测头校正时，应该注意以下问题：1、测座、测头(传感器)、加长杆、测针、标准球要安装可靠、牢固，不能松动，有间隙。

检查了安装的测针、标准球是否牢固后，要擦拭测针和标准球上的手印和污渍，保持测针和标准球清洁。

2、校正测头时，测量速度应与测量时的速度一致。

三坐标检定校准三坐标测量机的测量精度和工作效率与测针的校准和选择紧密关联，在进行测量工作之前必须要合理的选择测针和对测针准确的校准，因为测针的测球有自己的尺寸，而测量零件的不同位置可能是用测球的不同位置去接触零件的，因此，测量的数据中含有测球自己的数值，而测针校准就是测量测球自己尺寸大小的过程。

特别是校准不同长度和位置的测针时测球校准结果球度误差的大小对测量结果的影响至关重要。

本文主要论述了三坐标测量机测针校准原理、校准注意事项以及合理选择三坐标测量机测针的原则。

三坐标测量机三坐标测量机测针校准的原理在测量采样过程中，当测针与被测件表面触碰时，测头系统就会有信号显示，作为测量的瞄准信号，进而通知计算机进行数据的采集，以得到得被测点的坐标值。

此外，由于测量机通过测头系统进行探测，得到的点位坐标值是测球中心的坐标值，为了获得被测工件的实际尺寸，还需加上或减去测球的动态直径值。

进入测头校准程序后，对标准球进行测量，测量方法与几何元素测量程序中的球的测量方法一样，当采点数量达到要求时，测量程序会自动对测量点进行计算处理，将处理后的测头校准结果，自动返回到测头校准对话框界面中。

在按下回车按键后，校准后的测头数据将作为修正值用于后续的应用数据处理中。

基准后的测头数据包括测头半径及球度误差还有测球中心相对于零号测头中心的坐标值。

三坐标测量机校准测针时需注意的问题①测前准备根据工件的测量范围以及需要测量的方向和位置，首先确定所需用的三坐标测量机测针组合，包括测针的直径、数量、方向和是否加装接长杆，尽量不在测量过程中更换测针。

②检测校准三坐标测量机测针校准时，应使所选测针在标准球的轴向最大直径处分别接触测量，以提高测针校准的准确度。

注意观察校准后测针的直径和校准时的形状误差，如果有较大变化，就需要查找原因。

需要进行6次以上的校准，观察其校准结果的重复性数据，以统计原理求出标准偏差进行分析。

③重复校准单个测针位置校准，需要观察测针直径和球度误差，三坐标测针直径应与平时校准相近且重复性好，球度误差也小，多个测头位置校准时，除要观察以上结果外，还要用校准后的各个位置的测针测量标准球，观察球心坐标值的变化，数值应与示值误差或探测误差相近。

三坐标测量的检测流程1. 概述三坐标测量是一种精密测量技术，用于测量物体的形状、尺寸和位置。

它通过在三个坐标轴上移动探针，并记录探针与物体表面的接触点坐标，从而确定物体的几何特征。

三坐标测量具有高精度、高效率和广泛适用性的特点，被广泛应用于制造业、航空航天、汽车工业等领域。

本文将详细描述三坐标测量的检测流程，包括准备工作、设备校准、数据采集、数据处理和结果分析等步骤，确保流程清晰且实用。

2. 准备工作在进行三坐标测量之前，需要进行一些准备工作，以确保测量的准确性和可靠性。

2.1 确定测量目标首先需要确定要进行测量的目标物体，并明确所需测量的特征和要求。

根据目标物体的尺寸、形状和表面特性，选择合适的探针和测量方法。

2.2 准备样品将目标物体进行清洁，并确保其表面没有杂质、划痕或凹凸不平的情况。

对于某些特殊材料或表面处理过的物体，可能需要进行特殊的处理，以提高测量的精度和可靠性。

2.3 确定测量方案根据目标物体的特点和要求，选择合适的测量方案。

常见的测量方案包括点测量、线测量、面测量和曲面测量等。

2.4 设置测量条件根据目标物体和测量方案，设置合适的环境条件。

包括温度、湿度、光照等因素。

确保环境条件稳定，并避免对测量结果产生干扰。

3. 设备校准设备校准是保证三坐标测量准确性的关键步骤。

在进行实际测量之前，需要对三坐标测量设备进行校准，以消除系统误差和仪器漂移。

3.1 校准探针首先需要对探针进行校准。

通过使用已知尺寸和形状的基准物体，将探针与基准物体接触，并记录探针与基准物体的接触点坐标。

根据基准物体的实际尺寸和测量结果，对探针的误差进行补偿。

3.2 校准坐标轴接下来需要对三个坐标轴进行校准。

通过使用已知尺寸和形状的基准物体，在不同位置和方向上进行测量，并记录测量结果。

根据基准物体的实际尺寸和测量结果，对坐标轴的误差进行补偿。

3.3 校准系统误差最后需要对整个系统的误差进行校准。

通过使用已知尺寸和形状的基准物体，在不同位置和方向上进行测量，并记录测量结果。

蔡司三坐标测针校准方法与实在步骤三坐标测针需要常常校准以保证测量的精准明确性，那么蔡司三坐标测针如何校准呢？步骤如下：蔡司三坐标测针校准步骤：1、开机进入CalypsoUserDesk桌面，左键单击（以下简称点击）菜单栏中的文件—>新建打开新的测量程序（或工具栏中的开头新的测量程序图标，在弹出的打开新的测量程序对话框中输入名称再点击确定图标。

2、在工作台上将参考球固定在一个位置。

3、安装主探针：用大拇指、食指和中指固定住主探针吸盘下面的柄，将吸盘沿Z方向倾斜约30然后靠近RDS旋转头，让吸盘上面的一个黑色点标记处和RDS旋转头的一个黑色点标记处对齐，再轻轻沿Z方向旋转吸盘让RDS旋转头吸住主探针，当电磁铁吸合探头时可以听到声音，再沿水平方向轻扭吸盘至不能扭动为止则可确认探针已安装到位。

此时观看吸盘和RDS旋转头上面的黑色点标记应是相互对应、对齐的。

4、点击筹备图标,显示筹备工作列表。

假如工件的温度或室温不是20℃（68℉），则需激活温度补偿，从而进行精准明确地测量。

5、温度补偿：点击筹备工作列表中的温度补偿按钮，弹出温度补偿对话框，在该对话框中勾选温度探测打开/关闭复选框。

在工件、X光栅、Y光栅、Z光栅栏中分别输入实际环境的温度值。

然后点击确定。

6、点击筹备工作列表中探针校准图标，弹出探针校准窗口。

点击探针校准窗口中的手动更换探针图标弹出一个CG2窗口，点击该窗口中的安装探针图标，弹出选择探针对话框，在该对话框中的探针栏的下拉菜单里先择名称为乱码的探针（即主探针）然后点击确定。

选择探针对话框自动关闭后再点击刚弹出的CG2窗口右下角的关闭图标。

点击探针校准窗口中的参考球定位图标，弹出另一个CG2对话框，在该对话框中选择正确的参考球的方向后点击确定，再弹出另一个CG2对话框，在该对话框中选择探测行为标准，探测速度99%，然后点击确定，这时再弹出一个CG2窗口提示沿着测杆的方向探测。

此时按一下把握面板上的SHIFT键然后移动操纵杆，将主探针移动到校准球的轴向位置探测一点，此时主探针开头自动运行以确定参考球的位置。
