消防管道支吊架制作安装要求

管道支架制作安装标准一、编制说明管道安装在消防喷淋安装工程中占较大的比重，而管道支架的制做安装在管道安装中扮演着主要的角色，它直接关系到管道的承重流向及观感。

目前各实施项目中制安的各种管道支架，各有特点，但也暴露出不少缺点，而且有些支吊架不但影响观感，更存在着安全隐患，为了消除管道支、吊架存在的各种隐患，使管道支吊架制安达到较高水平，特制定我公司管道支吊架的统一标准做法，目的使在消防喷淋管道支架制制做安装到标准化，统一化。

二、 角钢类支吊架的制安 1、龙门式龙门式支吊架材料适用表L50×50×5DN100~150δ=10 110×110M12×100305～10 （根据角钢大小而选定，其余倒角类同。

）2、单支角钢支架单支角钢式支吊架材料适用表支架型材适用管道膨胀螺栓备注L30×30×3 ≤DN25 M8×80L40×40×4 DN32~DN50 M10×85L50×50×5 DN65~DN80 M10×85三、角钢类综合支架（最大支承管道数量如管径减少一级，支承管径数量可增加1、吊式龙头支架吊式龙门支架材料适用表吊架型材最大支承管道数量支架底板膨胀螺栓L30×30×3 ≤DN25×2 δ=8 100×100 M10×85 L40×40×4 DN32~DN50×2 δ=10 110×110 M10×85 L50×50×5 DN65~DN150×2 δ=10 110×110 M12×100支架底板如采用角钢代替时应采用比主型材大一号角钢并旋转90°安装四、槽钢类综合支架（最大支承管道数量如管径减少一级，支承管径数量可减少一条）1、吊式龙门支架吊式龙门支架材料适用表吊架型材（托架）吊架型材（立杆）最大支承管道数量支架底板膨胀螺栓10#槽钢L50×50 DN80～DN150×3δ=12 150×150 M12×10010#槽钢10#槽钢DN200～DN250×3δ=12 210×210 M12×120五、水平龙门支架：3030水平龙门支架平面图（立管支架）水平龙门支架（立管支架）材料适用表吊架型材最大支承管道数量支架底板膨胀螺栓δ=12 210×210 M12×120 8#槽钢DN125～DN150×2六、防晃支架（也可作为固定支架使用，其支架型材可套用同类支架相同）Ⅰ型七、支吊架制作的一些要求。

消防管道支吊架制作安装要求一管道支架、吊架制作要求管道支架、吊架的型式和加工尺寸应符合施工图或设计文件指定的标准图的要求;当标准图上的尺寸与现场实际情况不符时应按现场实际需要的尺寸进行调整;管道支、架材料除设计文件另有规定者外一般采用Q235普通碳素钢型材制作;制作时下料切割宜采用机械冲剪或锯割边长大于50mm的型钢可用氧乙炔焰切割但应将切割后的熔渣及毛刺清除掉;支、吊架上的孔应采用电钻加工不得用氧乙炔割孔;钻孔直径应比所穿管或螺栓的直径大2mm左右;管卡、吊杆等部件的螺纹宜用车床等机械加工当数量较少时也可用圆板牙进行手工板丝但加工出来的螺纹应光洁整齐无断丝和毛刺等缺陷;管卡宜用镀锌成型件当无成型件时可用国钢或扁钢制作其内圆弧部分应与管子外径相符;支、吊架的各部件应在组焊前校核其尺寸确认无误后再进行组对和点固焊;点焊成型后用角尺或标准样板校核组对角度;并在工作台上整形最后完成所有焊缝的焊接;支、吊架制作完毕应按设计文件规定及时作好防腐处理当设计文件无规定时除锈后涂防锈漆一道;制作完成的管道支、吊应进行质量检验1支、吊架型式、材质、结构尺寸、加工精度及焊接质量等应符合设计文件或有关施工验收规范的要求2焊缝应均匀完整、外观成形良好、不得有欠焊、漏焊、裂纹和绞内等缺陷3防腐涂层应完整、厚度均匀、编号标志应清晰;二常用管道支吊架形式1a、b两种适用于公称直径小于或等于40mm水平起线的管道支呆吊臂长度按实际情况而定;2c、d两种是用于公称直径大于或等于50mm水平起线的管道支架、支架周边尺寸按实际情况而定;三立管支架形式防晃动支架1a适且于只有一要立管的支架;2b适用于有两根或两根以上立管的支架;四立管托架托架的作用主要是支方管的重量适用于100-500mm的主管钢管的口径大小依据实际情况而定钢管与主管的接触面要用焊接;五“井”字形主管托架“井”字形立管托架适用高层建筑管井立管的受力支架防止因管道过长造成底部托架不能承受“井”字形托架承受托架以上的主管重量根据管道的重量其钢板和槽钢厚度也要有相应的变化;其安装数量由设计或根据实际情况而定;六安装时需要注意的几个问题1、支吊架和防晃支架都要与管道安装同步进行2、支架、吊架和防晃支架安装时必须保持在同一水平线上确保管道走正、走直支、吊架长度在制作时必须把装修吊顶的高度考虑进去3、管道与管道之间的接口焊缝不能置于支、吊架上需距离支吊架大于150-200mm;。

管道支架制作安装标准一、编制说明管道安装在消防喷淋安装工程中占较大的比重，而管道支架的制做安装在管道安装中扮演着主要的角色，它直接关系到管道的承重流向及观感。

目前各实施项目中制安的各种管道支架，各有特点，但也暴露出不少缺点，而且有些支吊架不但影响观感，更存在着安全隐患，为了消除管道支、吊架存在的各种隐患，使管道支吊架制安达到较高水平，特制定我公司管道支吊架的统一标准做法，目的使在消防喷淋管道支架制制做安装到标准化，统一化。

二、 角钢类支吊架的制安 1、龙门式龙门式支吊架材料适用表L50×50×5DN100~150δ=10 110×110M12×100305～10 （根据角钢大小而选定，其余倒角类同。

）2、单支角钢支架单支角钢式支吊架材料适用表支架型材适用管道膨胀螺栓备注L30×30×3≤DN25M8×80L40×40×4DN32~DN50M10×85L50×50×5DN65~DN80M10×85三、角钢类综合支架（最大支承管道数量如管径减少一级，支承管径数量可增加1、吊式龙头支架吊式龙门支架材料适用表吊架型材最大支承管道数量支架底板膨胀螺栓L30×30×3≤DN25×2δ=8 100×100M10×85 L40×40×4DN32~DN50×2δ=10 110×110M10×85 L50×50×5DN65~DN150×2δ=10 110×110M12×100支架底板如采用角钢代替时应采用比主型材大一号角钢并旋转90°安装四、槽钢类综合支架（最大支承管道数量如管径减少一级，支承管径数量可减少一条）1、吊式龙门支架吊式龙门支架材料适用表吊架型材（托架）吊架型材（立杆）最大支承管道数量支架底板膨胀螺栓10#槽钢L50×50DN80～DN150×3δ=12 150×150M12×10010#槽钢10#槽钢DN200～DN250×3δ=12 210×210M12×120五、水平龙门支架：3030水平龙门支架平面图（立管支架）水平龙门支架（立管支架）材料适用表吊架型材最大支承管道数量支架底板膨胀螺栓δ=12 210×210M12×120 8#槽钢DN125～DN150×2六、防晃支架（也可作为固定支架使用，其支架型材可套用同类支架相同）Ⅰ型七、支吊架制作的一些要求。

消防管道支吊架的安装方案消防管道支(吊)架的安装方案一、编制说明管道安装在消防安装工程中占较大的比重，而管道支架的制安在管道安装中扮演着主要的角色，它直接关系到管道的承重及观感。

支(吊)架的型式、材质、加工尺寸和制造质量等应符合国家现行有关标准的规定，并按设计要求安装牢固，位置正确。

本工程给排水专业图纸设计说明中要求支(吊)架的安装具体做法:参见《室内管道支挂及吊架》国标图集03S402。

由于本场馆情况复杂，我公司依据现场安装情况制定支(吊)架的安装方案，进行质量控制。

支(吊)架的安装应按下列规定进行控制:1、立管支架(管卡) :当楼层高度不大于5m时，每层必须安装1个;当楼层高大于5m时，每层不少于2个。

当立管上无支管接出时，支架(管卡)安装高度宜距地面1 .20-1.60m。

2、横管吊架(托架):每一直线管段必须设置1个;直线管段上2个吊架(托架)间的距离不得大于表内的规定。

注:本表适用于非保温管道。

对保温管道应按管道上保温材料重量的影响相应缩小吊架的间距。

横管吊架(托架)应设置在接头两侧和三通、四通、弯头、异径管等管件上下游连接接头的两侧。

吊架(托架)与接头的净间距不宜小于150mm和大于300mm在管道系统中，应在下列位置固定支架(吊架) :1、进水立管的底部;2、立管接出支管的三通、四通、弯头的部位;3、立管因自由长度较长而需要支承立管重量的部位;4、横管接出支管与支管接头、三通、四通、弯头等管件连接的部位 ;5、在刚性卡箍接头500mm内管道上补加支吊架。

二、角钢类支吊架的制安1、龙门式龙门式支吊架材料适用表支架型材适用管道倒吊钢板（或大一号角钢）膨胀螺栓L30×30×4 ≤DN25~DN40 δ=6 100×100 M8×80 L40×40×5 DN50~DN150 δ=8 110×110 M10×85 2、座地式35～（根据角注：座地式支架安装在室外的地面、天面露台的地面，这部分的支架必须安装在高于地面不少于50mm的水泥基础上。

消防用水管与支吊架安装规范
本文旨在规范消防用水管及其相关支吊架的安装，以确保其能
够满足消防系统的要求，提高系统的可靠性和安全性。

安装前准备
在安装前，需要对安装区域进行评估，并确定管道走向、长度、直径和所需支吊架的类型和数量。

同时，还需要检查管道和支吊架
的材料是否符合相关标准，以及管道表面是否清洁光滑。

安装步骤
1. 安装支吊架：根据管道的直径和重量确定支吊架的类型和数量，并按照相关标准进行正确安装，确保其能够承受管道的重量和
应力，且管道在使用时不会出现泄漏或位移。

2. 连接管道：根据管道的长度和走向进行切割和连接，并采取
必要的措施来减少管道连接处的泄漏风险。

3. 安装管道：根据设计图纸进行管道的布局，并按照相关标准进行正确安装，确保管道的走向符合设计要求，并采取适当的措施避免管道的振动或位移。

安装注意事项
1. 所有管道和支吊架的安装应当严格按照相关标准进行，不得随意更改或省略。

2. 管道和支吊架应当定期进行检查，发现问题及时处理。

3. 在进行热水管道的安装时，应当特别注意其与其他管道和材料的隔离和保护，防止管道变形或泄漏。

结论
消防用水管及其相关支吊架的正确安装对于消防系统的正常运行至关重要。

在安装前应进行充分的准备和评估，并严格按照相关标准进行安装。

在使用过程中，应定期进行检查和维护，及时发现和处理问题，以确保系统的可靠性和安全性。

消防管道支架设置的高度和间距-消防支架规范引言概述：消防管道支架在建造物中起到重要的支撑和保护作用，确保消防管道的稳定性和安全性。

正确设置消防管道支架的高度和间距对于消防系统的正常运行至关重要。

本文将详细介绍消防支架规范，包括支架的高度要求、间距要求以及相关的注意事项。

一、支架的高度要求：1.1 支架高度的选择应根据消防管道的材质和直径来确定。

普通情况下，支架的高度应使消防管道与地面保持一定的距离，以便于检修和维护。

具体高度要求如下：- 对于水平敷设的消防管道，支架的高度普通不低于300mm，以确保消防管道与地面之间有足够的空间。

- 对于垂直敷设的消防管道，支架的高度应根据建造物的结构和消防管道的直径来确定，普通不低于500mm。

1.2 支架的高度还应考虑消防管道的保温要求。

在寒冷地区，消防管道的保温层厚度较大，因此支架的高度应相应增加，以确保保温层的完整性和有效性。

1.3 在设置支架高度时，还需考虑到消防管道与其他设备或者构件的安全间距。

支架的高度应使消防管道与其他设备或者构件保持适当的距离，以确保消防系统的正常运行和维护。

二、支架的间距要求：2.1 支架的间距应根据消防管道的直径和材质来确定。

普通情况下，支架的间距应满足以下要求：- 对于直径小于100mm的消防管道，支架的间距普通不超过2m。

- 对于直径大于100mm的消防管道，支架的间距普通不超过3m。

2.2 支架的间距还应根据消防管道的使用环境和负荷来确定。

在特殊环境下，如高温、腐蚀等情况下，支架的间距应适当缩小，以增加支撑和保护的稳定性。

2.3 在设置支架间距时，还需考虑消防管道的伸缩性。

支架的间距应使消防管道能够自由伸缩，以避免管道因温度变化或者其他因素而受到过度应力的影响。

三、注意事项：3.1 在设置消防管道支架时，应遵循相关的消防支架规范和标准，确保支架的质量和稳定性。

3.2 支架的安装应由专业人员进行，确保支架的位置准确、固定可靠。

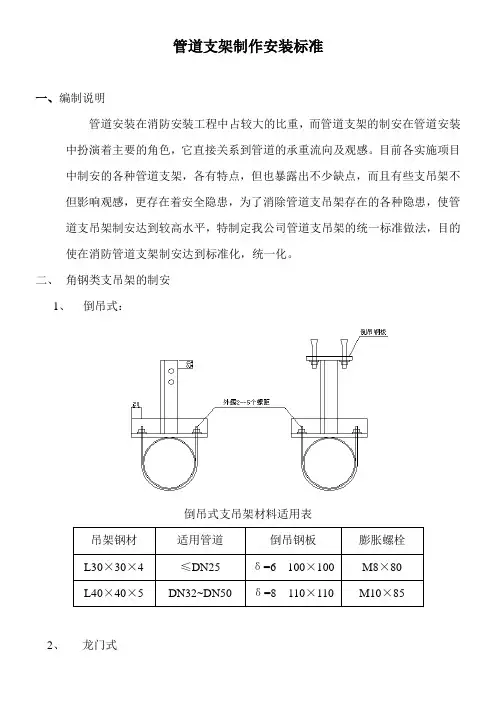

管道支架制作安装标准一、编制说明管道安装在消防安装工程中占较大的比重，而管道支架的制安在管道安装中扮演着主要的角色，它直接关系到管道的承重流向及观感。

目前各实施项目中制安的各种管道支架，各有特点，但也暴露出不少缺点，而且有些支吊架不但影响观感，更存在着安全隐患，为了消除管道支吊架存在的各种隐患，使管道支吊架制安达到较高水平，特制定我公司管道支吊架的统一标准做法，目的使在消防管道支架制安达到标准化，统一化。

二、角钢类支吊架的制安1、倒吊式：倒吊式支吊架材料适用表吊架钢材适用管道倒吊钢板膨胀螺栓L30×30×4≤DN25δ=6 100×100M8×80L40×40×5DN32~DN50δ=8 110×110M10×852、龙门式龙门式支吊架材料适用表支架型材适用管道倒吊钢板膨胀螺栓L30×30×4≤DN25~DN40δ=6 100×100M8×80 L40×40×5DN50~DN150δ=8 110×110M10×853、单支角钢支架30 5～10（根据角钢大小而选定，其余倒角类同。

）单支角钢式支吊架材料适用表支架型材适用管道膨胀螺栓备注L30×30×4≤DN25M8×80适用于Ⅰ型L40×40×5DN32~DN80M10×85适用于Ⅰ型L50×50×6DN100~DN150M12×100适用于ⅠL30×30×4DN25~DN50M8×80适用于ⅡL40×40×5DN60~DN150M10×85适用于Ⅱ注：如≥DN200则用槽钢型支架。

4、水平式支架I型：水平龙门式20-30Ⅱ型：水平单支角钢组合式（两角钢距离可根据水平长度移动准确后焊接。

消防管道支架的安装方案(总12页)本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March消防管道支(吊)架的安装方案一、编制说明管道安装在消防安装工程中占较大的比重，而管道支架的制安在管道安装中扮演着主要的角色，它直接关系到管道的承重及观感。

支(吊)架的型式、材质、加工尺寸和制造质量等应符合国家现行有关标准的规定，并按设计要求安装牢固，位置正确。

本工程给排水专业图纸设计说明中要求支(吊)架的安装具体做法:参见《室内管道支挂及吊架》国标图集03S402。

由于本场馆情况复杂，我公司依据现场安装情况制定支(吊)架的安装方案，进行质量控制。

支(吊)架的安装应按下列规定进行控制:1、立管支架(管卡) :当楼层高度不大于5m时，每层必须安装1个;当楼层高大于5m时，每层不少于2个。

当立管上无支管接出时，支架(管卡)安装高度宜距地面1 .。

2、横管吊架(托架):每一直线管段必须设置1个;直线管段上2个吊架(托架)间的距离不得大于表内的规定。

注:本表适用于非保温管道。

对保温管道应按管道上保温材料重量的影响相应缩小吊架的间距。

横管吊架(托架)应设置在接头两侧和三通、四通、弯头、异径管等管件上下游连接接头的两侧。

吊架(托架)与接头的净间距不宜小于150mm和大于300mm在管道系统中，应在下列位置固定支架(吊架) :1、进水立管的底部;2、立管接出支管的三通、四通、弯头的部位;3、立管因自由长度较长而需要支承立管重量的部位;4、横管接出支管与支管接头、三通、四通、弯头等管件连接的部位 ;5、在刚性卡箍接头500mm 内管道上补加支吊架。

二、 角钢类支吊架的制安 1、 龙门式龙门式支吊架材料适用表支架型材 适用管道倒吊钢板（或大一号角钢）膨胀螺栓 L30×30×4 ≤DN25~DN40 δ=6 100×100 M8×80 L40×40×5 DN50~DN150 δ=8 110×110M10×852、座地式305～10 （根据角钢大小而选定，其余倒角类同。

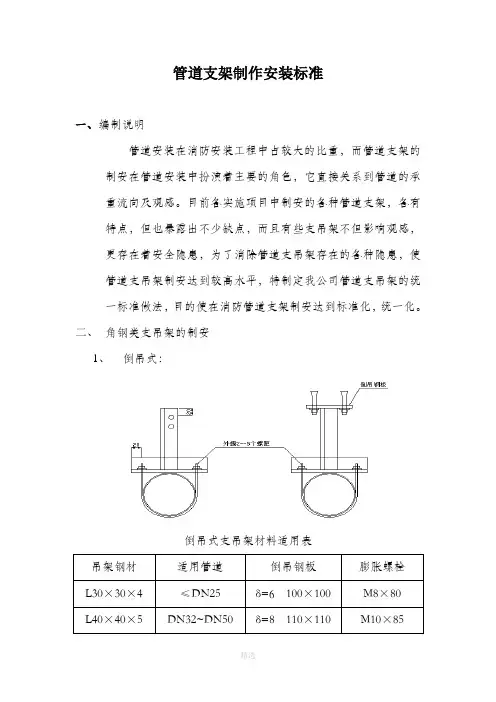

管道支架制作安装标准一、编制说明管道安装在消防安装工程中占较大的比重，而管道支架的制安在管道安装中扮演着主要的角色，它直接关系到管道的承重流向及观感。

目前各实施项目中制安的各种管道支架，各有特点，但也暴露出不少缺点，而且有些支吊架不但影响观感，更存在着安全隐患，为了消除管道支吊架存在的各种隐患，使管道支吊架制安达到较高水平，特制定我公司管道支吊架的统一标准做法，目的使在消防管道支架制安达到标准化，统一化。

二、角钢类支吊架的制安1、倒吊式：倒吊式支吊架材料适用表吊架钢材适用管道倒吊钢板膨胀螺栓L30×30×4 ≤DN25 δ=6 100×100 M8×80L40×40×5 DN32~DN50 δ=8 110×110 M10×852、龙门式龙门式支吊架材料适用表支架型材适用管道 倒吊钢板 膨胀螺栓 L30×30×4 ≤DN25~DN40 δ=6 100×100 M8×80 L40×40×5DN50~DN150δ=8 110×110M10×853、 单支角钢支架单支角钢式支吊架材料适用表支架型材适用管道膨胀螺栓备注305～10 （根据角钢大小而选定，其余倒角类同。

）L30×30×4 ≤DN25 M8×80 适用于Ⅰ型L40×40×5 DN32~DN80 M10×85 适用于Ⅰ型L50×50×6 DN100~DN150 M12×100 适用于ⅠL30×30×4 DN25~DN50 M8×80 适用于ⅡL40×40×5 DN60~DN150 M10×85 适用于Ⅱ注：如≥DN200则用槽钢型支架。

4、水平式支架I型：水平龙门式20-30Ⅱ型：水平单支角钢组合式水平式支架材料适用表支架型材适用管道支架底板膨胀螺栓备注L40×40×5 DN65~DN80 δ=8 110×110 M10×85 适用I型L40×40×5 ≤DN50 M10×85 适用Ⅱ型L50×50×6 DN60~DN100 M10×100 适用Ⅱ型5、座地式注：座地式支架安装在室外的地面、天面露台的地面，这部分的支架必须安装在高于地面不少于50mm的水泥基础上。

消防管道支吊架的安装方案在消防安装工程中，管道安装占据着相当大的比重。

管道支架在管道安装中扮演着主要的角色，它直接关系到管道的承重和观感。

支(吊)架的型式、材质、加工尺寸和制造质量等应符合国家现行有关标准的规定，并按照设计要求安装牢固、位置正确。

本工程给排水专业图纸设计说明中要求支(吊)架的安装具体做法:参见《室内管道支挂及吊架》国标图集03S402.由于本场馆情况复杂，我公司依据现场安装情况制定支(吊)架的安装方案，并进行质量控制。

支(吊)架的安装应按照以下规定进行控制:1、立管支架(管卡):当楼层高度不大于5m时，每层必须安装1个;当楼层高大于5m时，每层不少于2个。

当立管上无支管接出时，支架(管卡)安装高度宜距地面1.20-1.60m。

2、横管吊架(托架):每一直线管段必须设置1个;直线管段上2个吊架(托架)间的距离不得大于表内的规定。

在管道系统中，应在下列位置固定支架(吊架) :1、进水立管的底部;2、立管接出支管的三通、四通、弯头的部位;3、立管因自由长度较长而需要支承立管重量的部位;4、横管接出支管与支管接头、三通、四通、弯头等管件连接的部位;5、在刚性卡箍接头500mm内管道上补加支吊架。

角钢类支吊架的制安龙门式支吊架材料适用表：支架型材：L30×30×4，L40×40×5根据角钢大小而选定，其余倒角类同。

30座地式支架材料适用表：支架型材：≤DN25~DN40，DN50~DN150适用管道倒吊钢板（或大一号角钢）膨胀螺栓M8×80，M10×85注：座地式支架安装在室外的地面、天面露台的地面，这部分的支架必须安装在高于地面不少于50mm的水泥基础上。

支架材料和安装方法支架是管道安装中必不可少的组成部分，不同的管道类型需要不同的支架材料和安装方法。

以下是各种支架材料和安装方法的详细介绍。

1、挂墙(柱)式支架（适用于混凝土墙体）Ⅰ型：L型支架（立柱长度与横担长度之比1：1）挂墙式支架材料适用表：支架型材：L40×40×5适用管道：≤DN50膨胀螺栓：M10×100，M12×100备注：适用于Ⅰ型及空调的冷凝水、冷媒支架，适用于Ⅱ型三角型支架。

管道支吊架的制作与安装施工方法
1、管道支吊架的制作方法
（1）制作工艺：管道支吊架的制作主要有拼接法、拧合式、快装式等几种。

拼接法：通常采用用普通钢板焊接而成，并采取钻孔、剪切等加工，并经过防腐处理后成型。

拧合式：将钢板焊接而成，利用大轴、大转杆和拧紧螺母的原理拧合钢板上的螺栓，形成支架，施工安装时，将支架拧紧即可。

快装式：主要采用钢结构和混凝土，将支架的钢结构固定在混凝土上，省去了拧和安装环节，从而大大缩短了支吊架的安装时间。

（2）材料选择：管道支吊架的材料有钢板，螺栓和螺母等，应根据管道的负荷和安装条件，以及管道支架的承载需要而选择合适的钢板。

钢板一般采用低碳钢板，可根据实际情况选择不同厚度的钢板。

而螺栓和螺母，应根据施工情况，选择相应材料，并确保材料的稳定性和牢固性。

2、管道支吊架的安装施工方法
（1）支架安装位置：管道支架安装位置应根据规范和实际情况而定，通常应在管道的上层安装，以防止压力较大时发生倒塌，而在排水管、消防管、污水管和排污管等用于泄压时，应将支架安装在管道的下层。

（2）支架安装高度：根据施工实际，确定出支架安装高度，可以根据管道流速和流动情况而定。

（3）支架安装顺序：根据管道走向情况而定，将支架安装顺序
确定下来，以利有序安装和施工。

（4）固定支架：管道的安装固定工作应根据支架的结构特点，采用螺栓、拧紧、钉固等方法固定，以确保支架固定，免受外力损坏。

（5）拆除支架：管道支架的拆除工作，应按支架安装的顺序，将支架上的螺栓、钢筋等一一拆除，以保证支架材料的可回收利用。

管道支架制作安装标准一、编制说明管道安装在消防喷淋安装工程中占较大的比重，而管道支架的制做安装在管道安装中扮演着主要的角色，它直接关系到管道的承重流向及观感。

目前各实施项目中制安的各种管道支架，各有特点，但也暴露出不少缺点，而且有些支吊架不但影响观感，更存在着安全隐患，为了消除管道支、吊架存在的各种隐患，使管道支吊架制安达到较高水平，特制定我公司管道支吊架的统一标准做法，目的使在消防喷淋管道支架制制做安装到标准化，统一化。

二、 角钢类支吊架的制安 1、龙门式龙门式支吊架材料适用表L50×50×5DN100~150δ=10 110×110M12×100305～10 （根据角钢大小而选定，其余倒角类同。

）2、单支角钢支架单支角钢式支吊架材料适用表支架型材适用管道膨胀螺栓备注L30×30×3 ≤DN25 M8×80L40×40×4 DN32~DN50 M10×85L50×50×5 DN65~DN80 M10×85三、角钢类综合支架（最大支承管道数量如管径减少一级，支承管径数量可增加1、吊式龙头支架吊式龙门支架材料适用表吊架型材最大支承管道数量支架底板膨胀螺栓L30×30×3 ≤DN25×2 δ=8 100×100 M10×85 L40×40×4 DN32~DN50×2 δ=10 110×110 M10×85 L50×50×5 DN65~DN150×2 δ=10 110×110 M12×100支架底板如采用角钢代替时应采用比主型材大一号角钢并旋转90°安装四、槽钢类综合支架（最大支承管道数量如管径减少一级，支承管径数量可减少一条）1、吊式龙门支架吊式龙门支架材料适用表吊架型材（托架）吊架型材（立杆）最大支承管道数量支架底板膨胀螺栓10#槽钢L50×50 DN80～DN150×3 δ=12 150×150M12×10010#槽钢10#槽钢DN200～DN250×3 δ=12 210×210M12×120五、水平龙门支架：3030水平龙门支架平面图（立管支架）水平龙门支架（立管支架）材料适用表吊架型材最大支承管道数量支架底板膨胀螺栓8#槽钢DN125～DN150×2 δ=12 210×210 M12×120 六、防晃支架（也可作为固定支架使用，其支架型材可套用同类支架相同）Ⅰ型七、支吊架制作的一些要求。

消防管道支吊架制作安装要求一、消防管道支吊架的制作要求：1.材料要求：消防管道支吊架的制作材料应选用耐腐蚀、防潮、防火、耐高温的材料，如封闭型钢材、不锈钢或防火材料等。

材料的选用应符合国家标准和相关法规要求。

2.制作方法：消防管道支吊架的制作应按照设计要求进行，确保尺寸准确、结构稳固、安装简单方便。

制作过程中应遵循相关规范和标准，包括焊接工艺、表面处理等。

3.加工质量：消防管道支吊架的加工质量应符合相关规范和标准的要求，焊接接头应牢固可靠，表面应光滑平整。

对于不同工况和环境要求，支吊架应进行相应的防腐处理。

4.防火要求：消防管道支吊架应具备一定的防火性能，能够在火灾时保持一定时间的结构完整性和稳定性，以确保消防管道的正常运行。

防火材料的选择和安装应符合相关规范和要求。

二、消防管道支吊架的安装要求：1.安装位置：消防管道支吊架的安装位置应符合设计要求，便于消防管道的布置和维护，不得阻碍人员疏散和其他设施的正常使用。

安装位置的选择要考虑到管道的重量、管道在运行过程中的振动和膨胀等因素。

2.安装间距：消防管道支吊架的安装间距应符合相关规范和标准的要求，以确保支吊架能够承受管道的重量和各种作用力，不发生松动和变形。

安装间距的确定应根据管道的材质、直径和布置方式进行计算。

3.安装方法：消防管道支吊架的安装方法应符合相关规范和标准的要求，包括固定方式、连接形式等。

安装时应使用专用的工具和设备，确保安装质量和工期。

4.施工规范：消防管道支吊架的安装施工应按照设计文件和相关规范的要求进行，包括施工流程、施工顺序、施工质量要求等。

施工过程中应注意安全防护、质量控制和环境保护。

5.验收要求：消防管道支吊架的安装完成后，应进行验收，并按照相关规范和标准进行检测。

验收内容包括安装质量、安装位置、安装间距等。

合格后方可投入使用。

综上所述，消防管道支吊架的制作安装要求主要包括材料要求、制作方法、加工质量、防火要求等方面，以及安装位置、间距、方法、施工规范和验收要求等方面。

消防管道支(吊)架的安装方案一、编制说明管道安装在消防安装工程中占较大的比重，而管道支架的制安在管道安装中扮演着主要的角色，它直接关系到管道的承重及观感。

支(吊)架的型式、材质、加工尺寸和制造质量等应符合国家现行有关标准的规定，并按设计要求安装牢固，位置正确。

本工程给排水专业图纸设计说明中要求支(吊)架的安装具体做法:参见《室内管道支挂及吊架》国标图集03S402。

由于本场馆情况复杂，我公司依据现场安装情况制定支(吊)架的安装方案，进行质量控制。

支(吊)架的安装应按下列规定进行控制:1、立管支架(管卡) :当楼层高度不大于5m时，每层必须安装1个;当楼层高大于5m时，每层不少于2个。

当立管上无支管接出时，支架(管卡)安装高度宜距地面1 .20-1.60m。

2、横管吊架(托架):每一直线管段必须设置1个;直线管段上2个吊架(托架)间的距离不得大于表内的规定。

注:本表适用于非保温管道。

对保温管道应按管道上保温材料重量的影响相应缩小吊架的间距。

横管吊架(托架)应设置在接头两侧和三通、四通、弯头、异径管等管件上下游连接接头的两侧。

吊架(托架)与接头的净间距不宜小于150mm 和大于300mm在管道系统中，应在下列位置固定支架(吊架) : 1、进水立管的底部;2、立管接出支管的三通、四通、弯头的部位;3、立管因自由长度较长而需要支承立管重量的部位;4、横管接出支管与支管接头、三通、四通、弯头等管件连接的部位 ;5、在刚性卡箍接头500mm 内管道上补加支吊架。

二、 角钢类支吊架的制安 1、 龙门式龙门式支吊架材料适用表支架型材 适用管道倒吊钢板（或大一号角钢）膨胀螺栓 L30×30×4 ≤DN25~DN40 δ=6 100×100 M8×80 L40×40×5DN50~DN150δ=8 110×110M10×85305～10 （根据角钢大小而选定，其余倒角类同。

消防管道支架(吊架)安装方案一、说明书的编写管道安装在消防安装工程中占有很大比重，管道支架的安装在管道安装中起着主要作用，直接关系到管道的承载能力和观感。

支(吊)架的型号、材质、加工尺寸和制造质量应符合国家现行有关标准的规定，并按设计要求安装牢固、正确。

本工程给排水图纸设计说明中要求支(吊)架的详细安装方法:参见室内管道支(吊)架国家标准图集03S402。

由于该场地情况复杂，我司根据现场安装情况制定了支(吊)架安装方案，并进行了质量控制。

支架(吊架)的安装应按下列规定进行控制:1.立管支架(管卡):楼层高度不超过5m时，每层必须安装一个；层高超过5m时，每层不得少于2层。

当立管上没有支管时，支架(管卡)的安装高度应距地面1 . 20-1 . 60米。

2.水平管道吊架(支架):每个直管段一个；直线段上两个吊架(支架)之间的距离不应大于表中的规定。

注:本表适用于非保温管道。

对于保温管道，应根据保温材料重量对管道的影响，相应减小吊架间距。

水平吊架(支架)应设置在接头两侧和三通、四通、弯头、异径管等管件的上下游连接接头两侧。

吊架(支架)与接头之间的净间距不应小于150mm且大于300mm 。

在管道系统中，支架(吊架)应固定在以下位置: 1、进水立管底部；2.与支管连接的立管的三通、四通和弯头的位置；3.由于其自由长度较长，需要支撑立管重量的立管部分；4.横管用支管接头、三通、四通、弯头等管件连接支管；5.在刚性卡箍接头500mm 范围内的管道上增加支架和吊架。

二、 角钢支吊架的制作和安装 1、龙门式龙门架支架和吊架材料表2.坐在地上305~10 (根据角钢尺寸选择，其他倒角类似。

)注:落地式支架安装在室外地面和空中露台地面。

这部分支架必须安装在离地面不小于50毫米的水泥基础上。

地板支撑材料应用表3、墙(柱)支架(应固定在混凝土墙上)I: L型支架(柱长与横担长之比为1: 1)墙托架材料应用表ⅱ型:三角形托槽三。

消防管道支(吊)架的安装方案一、编制说明管道安装在消防安装工程中占较大的比重，而管道支架的制安在管道安装中扮演着主要的角色，它直接关系到管道的承重及观感。

支(吊)架的型式、材质、加工尺寸和制造质量等应符合国家现行有关标准的规定，并按设计要求安装牢固，位置正确。

本工程给排水专业图纸设计说明中要求支(吊)架的安装具体做法:参见《室内管道支挂及吊架》国标图集03S402。

由于本场馆情况复杂，我公司依据现场安装情况制定支(吊)架的安装方案，进行质量控制。

支(吊)架的安装应按下列规定进行控制:1、立管支架(管卡) :当楼层高度不大于5m时，每层必须安装1个;当楼层高大于5m时，每层不少于2个。

当立管上无支管接出时，支架(管卡)安装高度宜距地面1 .20-1.60m。

2、横管吊架(托架):每一直线管段必须设置1个;直线管段上2个吊架(托架)间的距离不得大于表内的规定。

注:本表适用于非保温管道。

对保温管道应按管道上保温材料重量的影响相应缩小吊架的间距。

横管吊架(托架)应设置在接头两侧和三通、四通、弯头、异径管等管件上下游连接接头的两侧。

吊架(托架)与接头的净间距不宜小于150mm和大于300mm在管道系统中，应在下列位置固定支架(吊架) : 1、进水立管的底部;2、立管接出支管的三通、四通、弯头的部位;3、立管因自由长度较长而需要支承立管重量的部位;4、横管接出支管与支管接头、三通、四通、弯头等管件连接的部位 ;5、在刚性卡箍接头500mm 内管道上补加支吊架。

二、 角钢类支吊架的制安 1、 龙门式龙门式支吊架材料适用表2、座地式注：座地式支架安装在室外的地面、天面露台的地面，这部分的支架必须安装在高于地面不少于50mm 的水泥基础上。

305～10 （根据角钢大小而选定，其余倒角类同。

）座地式支架材料适用表3、挂墙(柱)式支架（宜固定在混凝土墙体上）Ⅰ型：L型支架（立柱长度与横担长度之比1：1）挂墙式支架材料适用表Ⅱ型：三角型支架三、槽钢类支吊架的制安1、吊式龙门支架Ⅰ、横梁安装（一）Ⅱ、天花吊顶式Ⅲ、横梁安装（二）吊式龙门支架材料适用表（同时适用于座地式）2、水平龙门支架：水平安装龙门支架材料适用表四、角钢类综合支架（最大支承管道数量如管径减少一级，支承管径数量可增加一条；1、吊式龙头支架吊式龙门支架材料适用表302、座地龙门支架（适用于露台及室外露天管道）30座地龙门支架材料适用表3、水平龙门支架30水平龙门支架材料适用表五、槽钢类综合支架1、吊式龙门支架30吊式龙门支架材料适用表2、座地龙门支架30座地龙门支架材料适用表水平龙门支架：303、水平龙门支架（立管支架）水平龙门支架（立管支架）材料适用表六、喷淋支管末端防晃支架Ⅰ型喷淋防晃支架晃动支架材料适用表七、支吊架制作的一些要求。

5、丝接管道连接：1）管径小于或等于DN100的镀锌钢管可采用螺纹连接。

2）当管径大于DN100 时，可采用卡箍、法兰或焊接连接。

给排水管道：钢管与法兰的焊接处应二次镀锌；空调水管道：对焊缝及热影响区的表面进行防腐处理。

3）管道安装后的管螺纹根部应有2-3扣的外露螺纹，多余的麻丝应清理干净并对套丝扣时破坏的镀锌层表面及外露螺纹部分做防腐处理。

4）螺纹连接的管道，螺纹应清洁、规整，断丝或缺丝不大于螺纹全扣数的10%；连接牢固；接口处根部外露螺纹为2～3 扣，无外露填料；镀锌管道的镀锌层应注意保护，对局部的破损处，应做防腐处理。

6、管道穿过防火墙：采用不燃烧材料将其空隙填实。

穿防火墙管道的保温材料，采用不燃烧材料。

支吊架安装：1、管道的支、吊架安装：（1）固定支架的位置应正确，埋设应平整牢固。

（2）固定支架与管道接触应紧密，固定应牢靠。

2、立管管卡：1）楼层高度小于或等于5m，每层必须安装1个。

2）楼层高度大于5m，每层不得少于2个。

3、给排水水平管的支、吊架间距：4、喷淋管道的支吊架：当喷头间距≤3.6m时，设一个。

当喷头间距＜1.8m时，隔段设置。

支吊架与喷头的间距≥300mm，支吊架距末端喷头≤750mm。

5、消防及给排水保温：(1)保温材料：聚氨酯泡沫橡塑（B1级）保温，外包不燃性玻璃布复合铝箔防潮层。

并在防潮层外包铝合金薄板保护层（管径大于DN100时，厚度为0.6mm；管径小于等于DN100时，厚度为0.5mm）。

(2)防冻保温（厚度50mm）：屋顶水箱间内、地下部分（生活给水管，消火栓管，喷淋干管）。

(3)防结露保温（厚度10mm）：其它部位给水管、吊顶；管井内的排水管、雨水管。

(4)绝热保温（厚度30mm）：热水管、换热器（保护层采用镀锌钢板）、热交换器、循环泵、分集水器。

(5)地下一层、二层消火栓管道、生活给水管采用电伴热保温。

电伴热系统需在生产厂商指导下施工；做法严格按照《管道和设备保温、防结露及电伴热》03S401外做防冻保温。
