焊接技术和焊接检测

1、目视检测（VT）目视检测，是国内实施的比较少,但在国际上非常重视的无损检测第一阶段首要方法。

按照国际惯例，目视检测要先做，以确认不会影响后面的检验，再接着做四大常规检验。

例如BINDT的PCN认证，就有专门的VT1、2、3级考核,更有专门的持证要求.经过国际级的培训，其VT检测技术会比较专业,而且很受国际机构的重视. VT常常用于目视检查焊缝,焊缝本身有工艺评定标准,都是可以通过目测和直接测量尺寸来做初步检验，发现咬边等不合格的外观缺陷,就要先打磨或者修整，之后才做xuyu其他深入的仪器检测。

例如焊接件表面和铸件表面较多VT做的比较多,而锻件就很少，并且其检查标准是基本相符的.2、射线照相法(RT）是指用X射线或γ射线穿透试件，以胶片作为记录信息的器材的无损检测方法，该方法是最基本的，应用最广泛的一种非破坏性检验方法。

1、射线照相检验法的原理：射线能穿透肉眼无法穿透的物质使胶片感光，当X射线或r射线照射胶片时，与普通光线一样，能使胶片乳剂层中的卤化银产生潜影,由于不同密度的物质对射线的吸收系数不同，照射到胶片各处的射线能量也就会产生差异，便可根据暗室处理后的底片各处黑度差来判别缺陷。

2、射线照相法的特点:射线照相法的优点和局限性总结如下: a。

可以获得缺陷的直观图像，定性准确，对长度、宽度尺寸的定量也比较准确；b。

检测结果有直接记录，可长期保存；c。

对体积型缺陷（气孔、夹渣、夹钨、烧穿、咬边、焊瘤、凹坑等）检出率很高，对面积型缺陷（未焊透、未熔合、裂纹等），如果照相角度不适当,容易漏检；d。

适宜检验厚度较薄的工件而不宜较厚的工件，因为检验厚工件需要高能量的射线设备，而且随着厚度的增加，其检验灵敏度也会下降；e。

适宜检验对接焊缝，不适宜检验角焊缝以及板材、棒材、锻件等； f.对缺陷在工件中厚度方向的位置、尺寸（高度）的确定比较困难; g。

检测成本高、速度慢；h。

具有辐射生物效应，无损检测超声波探伤仪能够杀伤生物细胞,损害生物组织，危及生物器官的正常功能. 总的来说,RT的特性是——定性更准确，有可供长期保存的直观图像，总体成本相对较高，而且射线对人体有害，检验速度会较慢。

焊接质量监测与控制方法焊接作为一种常用的金属连接方法，在制造业中扮演着重要的角色。

然而，焊接质量的监测和控制一直是焊接工艺中的难题。

本文将探讨一些常见的焊接质量监测与控制方法，以提高焊接工艺的可靠性和稳定性。

一、焊接质量监测方法1. 目视检查法目视检查法是最常用的焊接质量监测方法之一。

焊接工艺人员通过肉眼观察焊缝的外观，检查焊接是否均匀、无裂纹、气孔等缺陷。

然而，由于人眼的主观性和疲劳度，目视检查法存在一定的局限性。

2. X射线检测法X射线检测法是一种非破坏性检测方法，通过使用X射线照射焊缝，然后观察照片或图像，以检测焊接缺陷。

这种方法可以有效地检测到焊接缺陷，如裂纹、气孔等，但设备昂贵且操作复杂，需要专业的技术人员进行操作。

3. 超声波检测法超声波检测法是一种常用的焊接质量监测方法，通过使用超声波探头对焊缝进行扫描，检测焊接缺陷。

超声波检测法可以检测到焊接缺陷的位置和尺寸，并且设备相对便宜，易于操作。

然而，超声波检测法对焊接材料的声音传导性有一定的要求。

二、焊接质量控制方法1. 控制焊接参数焊接参数的选择和控制对焊接质量至关重要。

包括焊接电流、电压、速度、焊接时间等参数的控制。

通过合理地选择和调整这些参数，可以实现焊接过程中的熔化和凝固行为的控制，从而提高焊接质量。

2. 使用自动化设备自动化设备可以提高焊接的一致性和稳定性。

例如，焊接机器人可以精确地控制焊接路径和速度，减少人为因素对焊接质量的影响。

自动化设备还可以实现焊接参数的实时监测和调整，提高焊接质量的可控性。

3. 采用先进的焊接工艺随着科技的进步，出现了许多先进的焊接工艺，如激光焊接、电弧增材制造等。

这些工艺具有高能量密度、高焊接速度和精确焊接控制等优点，可以提高焊接质量和效率。

4. 建立焊接质量管理体系建立焊接质量管理体系是焊接质量控制的关键。

通过制定标准、规范和工艺文件，明确焊接质量的要求和控制方法。

同时，进行焊接质量的监测和记录，及时发现和纠正问题，以提高焊接质量的稳定性和一致性。

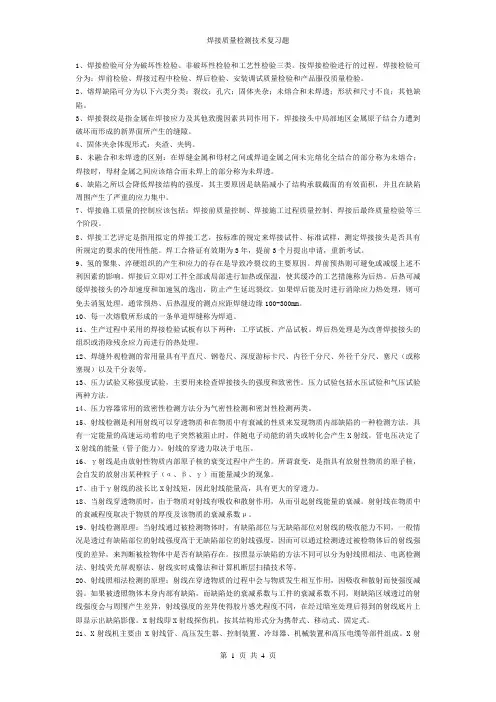

1、焊接检验可分为破坏性检验、非破坏性检验和工艺性检验三类。

按焊接检验进行的过程，焊接检验可分为：焊前检验、焊接过程中检验、焊后检验、安装调试质量检验和产品服役质量检验。

2、熔焊缺陷可分为以下六类分类：裂纹；孔穴；固体夹杂；未熔合和未焊透；形状和尺寸不良；其他缺陷。

3、焊接裂纹是指金属在焊接应力及其他致脆因素共同作用下，焊接接头中局部地区金属原子结合力遭到破坏而形成的新界面所产生的缝隙。

4、固体夹杂体现形式：夹渣、夹钨。

5、未融合和未焊透的区别：在焊缝金属和母材之间或焊道金属之间未完熔化全结合的部分称为未熔合；焊接时，母材金属之间应该熔合而未焊上的部分称为未焊透。

6、缺陷之所以会降低焊接结构的强度，其主要原因是缺陷减小了结构承载截面的有效面积，并且在缺陷周围产生了严重的应力集中。

7、焊接施工质量的控制应该包括：焊接前质量控制、焊接施工过程质量控制、焊接后最终质量检验等三个阶段。

8、焊接工艺评定是指用拟定的焊接工艺，按标准的规定来焊接试件、标准试样，测定焊接接头是否具有所规定的要求的使用性能。

焊工合格证有效期为3年，提前3个月提出申请，重新考试。

9、氢的聚集、淬硬组织的产生和应力的存在是导致冷裂纹的主要原因。

焊前预热则可避免或减缓上述不利因素的影响。

焊接后立即对工件全部或局部进行加热或保温，使其缓冷的工艺措施称为后热。

后热可减缓焊接接头的冷却速度和加速氢的逸出，防止产生延迟裂纹。

如果焊后能及时进行消除应力热处理，则可免去消氢处理。

通常预热、后热温度的测点应距焊缝边缘100-300mm。

10、每一次熔敷所形成的一条单道焊缝称为焊道。

11、生产过程中采用的焊接检验试板有以下两种：工序试板、产品试板。

焊后热处理是为改善焊接接头的组织或消除残余应力而进行的热处理。

12、焊缝外观检测的常用量具有平直尺、钢卷尺、深度游标卡尺、内径千分尺、外径千分尺、塞尺（或称塞规）以及千分表等。

13、压力试验又称强度试验，主要用来检查焊接接头的强度和致密性。

《焊接检验》课程标准一、课程定位《焊接检验》是焊接技术专业的一门主干专业课程，主要介绍焊接生产管理及无损检测方面的知识，既有一定的理论深度，又有较强的实践性。

本课程采用“项目导向、任务驱动”，理实一体的教学方法，不单独开始实验课程，强调做中学和学中做。

主要内容包括：引导项目：焊接生产项目成本管理；主导项目：焊缝的表面探伤、焊缝和钢板的超声波探伤、焊缝的射线照相法探伤。

二、课程目标通过模拟焊接生产现场的组织管理让学生掌握焊接生产管理各方面的知识；通过对实际焊缝和钢板进行无损检测探伤，使学生掌握无损检测的工艺、能使用各种无损检测设备检测焊缝和钢板中的各类缺陷，并能通过检测数据参照相关标准对焊缝和钢板质量进行评价。

1.知识目标（1）掌握招投标的基本知识，成品预算方法、了解焊接结构生产现场组织方法和成本控制。

（2）熟悉焊缝表面常规检测方法的原理及基本知识。

（3）掌握超声波探伤的原理及工艺。

（4）掌握射线照相法探伤的原理及工艺。

（5）熟悉焊缝表面无损检测方法的原理及工艺。

2.能力目标（1）能进行焊接产品的招投标、成品预算及控制。

（2）能对焊缝进行表面常规检测。

（3）能操作超声波探伤仪对焊缝和钢板进行探伤，并进行缺陷评定。

（4）能对射线底片进行评级。

（5）能运用磁力和渗透探伤设备对焊缝表面进行无损检测。

3.素质目标（1）具有勤奋学习的态度，良好的职业道德和爱岗敬业精神。

（2）具有认真、严谨、耐心、细致的工作作风。

三、课程设计1.设计思想《焊接检验》课程设计通过模拟焊接生产现场的组织管理，让学生掌握焊接生产管理各方面的知识；通过对实际焊缝和钢板进行无损检验探伤，使学生掌握无损检验的工艺，能使用各种无损检测设备检测焊缝和钢板中的各类缺陷，并能通过检测数据参照相关标准对焊缝和钢板质量进行评价。

课程开发和学习情境设计，整个学习领域由以下学习情境（课程单元）组成：2.课时分配建议本课程课时为52课时，其中理论教学20课时，实践教学32课时。

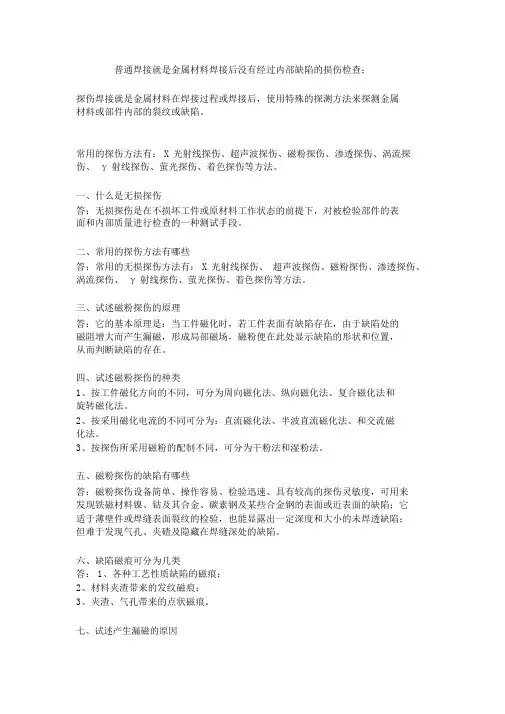

普通焊接就是金属材料焊接后没有经过内部缺陷的损伤检查；探伤焊接就是金属材料在焊接过程或焊接后，使用特殊的探测方法来探测金属材料或部件内部的裂纹或缺陷。

常用的探伤方法有： X 光射线探伤、超声波探伤、磁粉探伤、渗透探伤、涡流探伤、γ射线探伤、萤光探伤、着色探伤等方法。

一、什么是无损探伤答：无损探伤是在不损坏工件或原材料工作状态的前提下，对被检验部件的表面和内部质量进行检查的一种测试手段。

二、常用的探伤方法有哪些答：常用的无损探伤方法有： X 光射线探伤、超声波探伤、磁粉探伤、渗透探伤、涡流探伤、γ射线探伤、萤光探伤、着色探伤等方法。

三、试述磁粉探伤的原理答：它的基本原理是：当工件磁化时，若工件表面有缺陷存在，由于缺陷处的磁阻增大而产生漏磁，形成局部磁场，磁粉便在此处显示缺陷的形状和位置，从而判断缺陷的存在。

四、试述磁粉探伤的种类1、按工件磁化方向的不同，可分为周向磁化法、纵向磁化法、复合磁化法和旋转磁化法。

2、按采用磁化电流的不同可分为：直流磁化法、半波直流磁化法、和交流磁化法。

3、按探伤所采用磁粉的配制不同，可分为干粉法和湿粉法。

五、磁粉探伤的缺陷有哪些答：磁粉探伤设备简单、操作容易、检验迅速、具有较高的探伤灵敏度，可用来发现铁磁材料镍、钴及其合金、碳素钢及某些合金钢的表面或近表面的缺陷；它适于薄壁件或焊缝表面裂纹的检验，也能显露出一定深度和大小的未焊透缺陷；但难于发现气孔、夹碴及隐藏在焊缝深处的缺陷。

六、缺陷磁痕可分为几类答： 1、各种工艺性质缺陷的磁痕；2、材料夹渣带来的发纹磁痕；3、夹渣、气孔带来的点状磁痕。

七、试述产生漏磁的原因答：由于铁磁性材料的磁率远大于非铁磁材料的导磁率，根据工件被磁化后的磁通密度 B＝μH来分析，在工件的单位面积上穿过 B 根磁线，而在缺陷区域的单位面积上不能容许 B 根磁力线通过，就迫使一部分磁力线挤到缺陷下面的材料里，其它磁力线不得不被迫逸出工件表面以外出形成漏磁，磁粉将被这样所引起的漏磁所吸引。

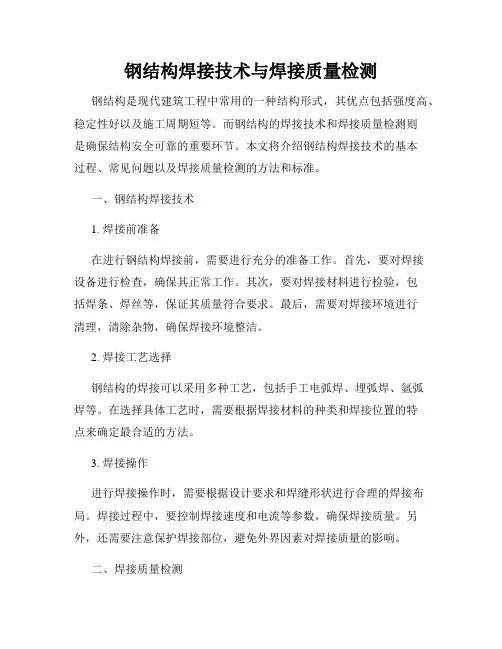

钢结构焊接技术与焊接质量检测钢结构是现代建筑工程中常用的一种结构形式，其优点包括强度高、稳定性好以及施工周期短等。

而钢结构的焊接技术和焊接质量检测则是确保结构安全可靠的重要环节。

本文将介绍钢结构焊接技术的基本过程、常见问题以及焊接质量检测的方法和标准。

一、钢结构焊接技术1. 焊接前准备在进行钢结构焊接前，需要进行充分的准备工作。

首先，要对焊接设备进行检查，确保其正常工作。

其次，要对焊接材料进行检验，包括焊条、焊丝等，保证其质量符合要求。

最后，需要对焊接环境进行清理，清除杂物，确保焊接环境整洁。

2. 焊接工艺选择钢结构的焊接可以采用多种工艺，包括手工电弧焊、埋弧焊、氩弧焊等。

在选择具体工艺时，需要根据焊接材料的种类和焊接位置的特点来确定最合适的方法。

3. 焊接操作进行焊接操作时，需要根据设计要求和焊缝形状进行合理的焊接布局。

焊接过程中，要控制焊接速度和电流等参数，确保焊接质量。

另外，还需要注意保护焊接部位，避免外界因素对焊接质量的影响。

二、焊接质量检测焊接质量检测是确保焊接工艺和焊接质量符合标准要求的重要环节。

下面将介绍几种常见的焊接质量检测方法和标准。

1. 目视检验目视检验是最基本的焊接质量检测方法之一。

通过肉眼观察焊缝的外观形态、焊接熔合情况以及可能存在的缺陷，如气孔、夹渣等，来评估焊接质量。

该方法简单易行，但对检验人员的经验要求较高。

2. 尺寸测量尺寸测量是对焊接尺寸进行测量，并与设计要求进行比较的方法。

通过测量焊缝的宽度、高度、倾斜度等参数，来评估焊缝的质量和符合程度。

3. 瑞士钢结构焊接合格评定标准为了确保焊接质量和安全性，国际上制定了一系列的焊接合格评定标准。

瑞士钢结构焊接合格评定标准是其中之一，该标准规定了焊接工艺和焊接质量的要求，通过焊接试样的性能测试来评定焊接工艺的合格性。

4. X射线检测X射线检测是通过对焊缝进行X射线照射，用探测器接收并显示焊缝内部结构的方法。

通过观察焊缝内是否存在缺陷、杂质等问题，来评估焊接质量。

焊接的检验标准和流程焊接检验是以近代化物理学，化学，力学，电子学和材料科学为基础的焊接学科之一，是全面质量管理科学与无损评定技术紧密结合的一个崭新领域。

其先进的检测方法及一期设备、严密的组织管理制度和较高素质的焊接检验人员，是实现现代化焊接工业产品质量控制、安全运行的重要保证。

焊接检验的作用随着锅炉、压力容器、化工机械、海洋构造物、航天航天器和原子能工程等向高参数及大型化方向的发展，工作日益苛刻、复杂。

显然，这些焊接结构件必须是高质量的，否则，运行中出现事故必将造成惨重的损失。

焊接检验的主要作用：(1)确保焊接结构件制造质量，提高产品的可靠性，确保其安全运行。

(2)改进焊接技术，提高产品质量。

(3)降低产品成本正确进行安全评定。

(4)由于有焊接检验的可靠保证，可促使焊接技术的更广泛应用。

焊接检验的分类焊接检验可分为破坏性检验、非破坏性检验和声发射检测三类。

破坏性检验1)力学性能试验：拉伸试验、弯曲试验、冲击试验、压扁试验、硬度试验、疲劳试验。

2)学分析试验：化学分析、腐蚀试验。

3)金相试验：宏观检验、微观检验、断口检验。

非破坏性检验1)外观检查。

2)强度检验：水压试验、气压试验。

3)致密性试验：水密性试验、吹气试验、氨渗漏试验、煤油试验、载水试验、沉水试验、水冲试验、氦检漏试验。

4)无损检测：射线探伤、超声波探伤、磁粉探伤、渗透探伤、涡流探伤。

声发射检测破坏性检验固然能提供焊接结构件的材料性能、组织结构和化学成分的定性、定量数据。

但由于提取的数据是构件局部或试样的实验结果，它是建立在统计数学的基础上的，所有随机性较强。

而重要的焊接结构件的产品验收和在役中的产品，则必须采用不破坏其原有形状、在不改变或不影响其使用性能的检测方法来保证产品的安全性和可靠性，因此无损检验技术在当今获得了更大的注意和蓬勃发展。

焊接检验的标准焊接生产中必须按图样、技术标准和检验文件规定进行检验。

(1)施工图样。

图样是生产中使用的最基本材料，加工制作应按图样的规定进行。

焊接检验概述焊接检验是对焊接工艺的验证过程，贯穿于整个焊接生产过程中。

在不同阶段，焊接检验的目的也各不相同。

焊前检验主要是检查技术文件是否完整齐全，原材料的质量是否可靠，焊接设备和焊工的资格是否符合要求，对预防焊接缺陷的产生具有重要意义。

焊接过程中的焊接检验，主要是对焊接工艺的执行进行检查，可以防止焊接缺陷的产生，若出现焊接缺陷，也可以及时分析缺陷产生的原因，采取一定的纠错方案，保证工件在制造过程中的质量。

焊后检验是为了保证所焊接的焊缝各项性能指标完全满足工件的设计要求。

因此焊接检验是保证焊接结构获得可靠的质量的重要手段之一。

一、焊接检验的分类在特种设备制造过程中，焊接检验应根据焊接生产的特点，严格按照相关的法律、法规、设计图样、技术标准和检验文件规定的要求进行检验。

图样规定了材料、焊缝位置、坡口形状和尺寸及焊缝的检验要求。

而技术标准规定了焊缝的质量评定方法和要求。

工艺规程、质量检验计划具体规定了检验方法和检验程序，还包括检查工程中的检验记录、不良品处理单、更改通知单，如图样更改、工艺更改、材料代用、追加或改变检验要求等所使用的书面通知。

订货合同包括了用户对产品焊接质量的要求，也应作为图样和技术文件的补充规定。

常用的焊接检验方法分非破坏性检验和破坏性检验两大类。

破坏性检验包括力学性能、化学分析、金相和焊接性试验;非破坏性检验包括外观检验、无损检验、耐压试验和泄漏试验等项目，其详细分类见表6~1 o二、焊接接头的破坏性检验(一)焊接接头力学性能试验1.焊接接头拉伸试验焊接接头的拉伸试验一般都采用横向试样。

当焊缝金属的强度超过母材金属，缩颈和破坏会发生在母材金属区。

若焊缝金属强度远低于母材，塑性应变集中在焊缝内发生，在这种情况下，局部应变测得的断后伸长率将比正常标距低。

所以横向焊接接头拉伸试验只可以评定接头的抗拉强度Rm (MPa),不能评定接头的屈服强度和断后伸长率。

焊接接头的拉伸试验还可发现断口处有无气孔、裂纹、夹渣或其他焊接缺陷。

焊接质量检验方法和标准1目的规定焊接产品的表面质量、焊接质量、确保产品满足客户的要求，适用范围:适用于焊接产品的质量认可。

2责任生产部门，品质部门可参照本准则对焊接产品进行检验.一、熔化极焊接表面质量检验方法和标准C O2保护焊的表面质量评价主要是对焊缝外观的评价，看是否焊缝均匀，是否有假焊、飞溅、焊渣、裂纹、烧穿、缩孔、咬边等缺陷，以及焊缝的数量、长度以及位置是否符合工艺要求，具体评价标准详见下表缺陷类型说明评价标准假焊系指未熔合、未连接焊缝中断等焊接缺陷（不能保证工艺要求的焊缝长度) 不允许气孔焊点表面有穿孔焊缝表面不允许有气孔裂纹焊缝中出现开裂现象不允许夹渣固体封入物不允许咬边焊缝与母材之间的过度太剧烈H≤0.5mm允许H＞0。

5m m不允许烧穿母材被烧透不允许飞溅金属液滴飞出在有功能和外观要求的区域，不允许有焊接飞溅的存在过高的焊缝凸起焊缝太大H值不允许超过3mm位置偏离焊缝位置不准不允许配合不良板材间隙太大H值不允许超过2mm二、焊缝质量标准保证项目1、焊接材料应符合设计要求和有关标准的规定，应检查质量证明书及烘焙记录.2、焊工必须经考核合格，检查焊工相应施焊条件的合格证及考核日期.3、I 、II级焊缝必须经探伤检验,并应符合设计要求和施工及验收规范的规定，检验焊缝探伤报告焊缝表面I、II级焊缝不得有裂纹、焊瘤、烧穿、弧坑等缺陷。

II级焊缝不得有表面气孔夹渣、弧坑、裂纹、电焊擦伤等缺陷，且I级焊缝不得有咬边,未焊满等缺陷基本项目焊缝外观:焊缝外形均匀,焊道与焊道、焊道与基本金属之间过渡平滑,焊渣和飞溅物清除干净.表面气孔:I、II级焊缝不允许;III级焊缝每50MM长度焊缝内允许直径≤0.4t；气孔2个，气孔间距≤6倍孔径咬边:I级焊缝不允许。

II级焊缝：咬边深度≤0.05t，且≤0.5mm，连续长度≤100mm，且两侧咬边总长≤10％焊缝长度。

III级焊缝:咬边深度≤0.1t,，且≤1mm.注:,t为连接处较薄的板厚。

焊接及无损检测技术方案本工程既有储罐容器的制造安装，又有各种类型管道的安装施工。

针对本工程的特点，必须制定切实可行的焊接工艺来覆盖所有的焊接施工工作。

其中立式储罐共有4台，板材为Q235-B钢板，其他辅助材料（如包边角钢、补强圈、平台梯子等）主要为Q235 钢。

依据设计及应用情况，工艺配管选用材质：20#钢管。

本工程的焊接管材主要是20# 钢钢管。

为确保工程的焊接质量，结合设计及有关施工规范特制定如下焊接施工方案。

一、焊接方法选择1、储罐制造的焊接：全部采用手工电弧焊工艺2、20# 钢管材的工艺管线焊接工艺：除设计图纸有特殊要求外，所有工艺管道的焊接采用手工电弧焊工艺，对于本工程中的储罐，由于所用钢板材质为Q235-B，可焊性与20#钢相同，故如果完成了管材的焊接工艺评定，同样也适用于储罐的板材的焊接施工，反之依然。

板-板的焊接工艺评定实验项目较多，综合成本较高等，所以我们确定做管-管的焊接工艺评定来覆盖所有手工焊接工艺评定。

以上所述手工电弧焊均为手工电弧上向焊，焊接位置采用6G位置。

二、焊接材料选择根据设计图、GB50236-98《现场设备、工业管道焊接工程施工及验收规范》、JB4708-2000《钢制压力容器焊接工艺评定》以及其他有关标准规范推荐的成熟焊接工艺，确定采用的焊接材料见表1,设计图纸有特殊要求的按照设计图纸执行：表1 焊接材料选用表根据设计蓝图和相关标准规范的要求，在确保工程质量和工期的前提下，确定了如下焊接方法：1、工程焊接前，根据GB50236-98《现场设备、工业管道焊接工程施工及验收规范》以及JB4708-2000《钢制压力容器焊接工艺评定》的要求，进行焊接工艺评定试验，进而编制焊接工艺规程（WPS）上报业主审批。

现根据管道材质、壁厚、管径范围等条件确定该工程所需进行的焊接工艺评定项目。

2、工程中若出现其它钢材或异种钢焊接情况，另行编制焊接工艺规程。

3、管材焊接时每种工艺试验采用6G位置即斜45°固定位置。

焊接技术和焊接检测引言：作为现代工业生产中最重要的基础技术之一，焊接技术已经广泛应用于航空、航天、汽车、建筑、电力、电子、石化等领域，成为了现代制造业不可或缺的一环。

与此同时，由于焊接的质量直接决定着使用件的安全可靠性，因此现代焊接技术的质量控制和检测显得尤为重要。

本文将简要介绍焊接技术的基础知识及相关检测方法，旨在让大家对焊接技术有更深入的了解。

一、焊接技术1. 焊接的定义焊接是指用热能或者压力将两个或两个以上的金属或非金属材料加热或压紧在一起，使其形成一个整体的工艺过程。

2. 焊接的分类一般将焊接分为两大类：固态焊接和熔态焊接。

固态焊接：包括冷焊接、铆焊接、压接焊接、爆炸焊接等。

熔态焊接：包括气焊、电弧焊、激光焊、等离子焊、电子束焊等。

3. 焊接中常用的材料金属材料：一般包括钢、铝、铜、钛、锌等。

非金属材料：常用的有塑料、陶瓷、玻璃等。

4. 焊接中常用的设备和仪器焊接设备：包括焊接机、焊接枪、焊接接头等。

检测仪器：包括X射线检测仪、超声波检测仪、电磁检测仪等。

二、焊接技术的质量控制1. 焊接缺陷的种类焊接缺陷可以分为几类，主要包括：气孔：因为焊接过程中没有完全排出挥发物，导致焊缝中形成孔洞。

夹杂物：指焊缝中有其它材料夹杂或者杂质，导致焊接强度降低。

裂纹：因焊缝中应力过大，温度变化过大等原因，导致焊缝中出现断裂。

2. 焊接质量控制的方法焊接质量控制主要包括：评估焊材和焊缝材料的质量。

检查焊前准备和操作过程中是否符合相关标准和规范。

在焊接过程中，及时发现并且纠正缺陷。

利用非破坏性检测技术对焊缝进行检测，及时排除缺陷。

三、焊接检测1. 非破坏性检测技术非破坏性检测技术是指在不影响被测件表面质量和性能的前提下对其进行检测的技术。

常用的非破坏性检测技术包括：①超声波检测技术：是指利用超声波对物体进行检测的技术。

其特点是灵敏度高，检测速度快，适用于各种金属材料的检测。

②X射线检测技术：是指利用X射线对物体进行检测的技术。

特种设备监督检验技术之焊接评定首先，焊接评定需要对焊接工艺进行评定。

焊接工艺的合格性是保证焊接接头质量的基础，只有合格的焊接工艺才能保证焊接接头的牢固程度和耐久性。

对焊接工艺的评定需要考察焊接人员的操作技能、焊接设备的性能和焊接材料的质量，必须符合相关的国家标准和规定。

只有在焊接工艺合格的前提下，才能进行下一步的焊接评定。

其次，焊接评定还需要对焊接接头的质量进行评定。

这需要对焊接接头的外观质量、尺寸和结构进行检查和测试，以确保焊接接头符合设计要求和技术标准。

同时，还需要对焊接接头进行材料成分和物理性能的检测，检验焊接接头的强度、韧性和耐腐蚀性能。

只有在焊接接头的质量符合要求的情况下，才能认定为合格的焊接接头。

最后，焊接评定技术还需要对焊接过程进行监督和记录。

在焊接评定过程中，需要对焊接工艺的执行情况进行实时监督，保证焊接过程的合规性和规范性。

同时，还需要对焊接工艺和焊接接头的检测记录进行详细的整理和归档，以备日后的查验和追溯。

综上所述，焊接评定技术在特种设备监督检验中扮演着非常重要的角色，它涉及到了焊接工艺的合格性和焊接接头的质量，需要进行全面的评定和监督。

只有通过严格的焊接评定技术，才能保证特种设备的焊接质量和安全运行。

很高兴您对特种设备监督检验技术方面这个话题感兴趣。

由于篇幅限制，我会尽可能详细地继续写下去，但是1500字可能会有点长。

让我们继续向下探讨焊接评定技术在特种设备监督检验中的重要性和相关内容。

焊接是一种常见的连接方式，特种设备中的大部分金属结构都需要进行焊接。

特种设备的焊接接头必须具备足够的强度和耐久性，以确保设备在高强度工作环境下的安全运行。

而焊接的质量评定，一方面需要依据相关的国家标准和规范，另一方面也需要结合特种设备本身的使用环境和工作条件，进行综合评定。

在进行焊接评定时，需要考虑以下几个方面：1. 焊接工艺符合性评定焊接工艺符合性评定是焊接评定的起点。

针对不同特种设备及其所属行业的要求，需要评定焊接工艺参数、工艺流程以及焊接操作人员的操作能力。

焊接技术和焊接检测焊接是一种连接金属或热塑性塑料的制造或雕塑过程。

焊接过程中，工件和焊料熔化形成熔融区域，熔池冷却凝固后便形成材料之间的连接。

这一过程中，通常還需要施加压力。

焊接的能量来源有很多种，包括气体焰、电弧、激光、电子束、摩擦和超声波等。

今天，随着焊接机器人在工业应用中的广泛应用，研究人员仍在深入研究焊接的本质，继续开发新的焊接方法和焊接检测技术，以进一步提高焊接质量。

标签：焊接；金属；能量；技术；焊接检测一、焊接技术焊接的定义及特点：无论是大的工程（如航天、飞机、舰船），还是小的项目（如电视机、电饭锅），其各部件都需要用到连接。

一般的连接方法有胶接、机械连接、焊接等，而焊接属于永久性连接方式，它是对两种或两种以上的材料，通过加热或加压或者两种方法并用，使得接头处产生原子或分子间的结合和扩散，从而造成永久性联接的一种工艺过程。

相对于铸造、铆接、锻造来讲，焊接结构有几点明显的优点：构造很合理，接头连接效率高；密封性能好，适于制造各类容器，包括压力容器；制造周期短、成本低，经济效益较好；焊接结构重量轻，简化了结构；板厚限制小；设计灵活、简单；可适用于各种不同的金属结构。

焊接的分类：焊接一般分为熔焊、压焊、钎焊三种，其中熔焊和压焊很好理解，都是采用熔化或加压方式完成焊接的方法，钎焊则是采用比母材熔点低的金属材料作为钎料，利用液态钎料填充接头间隙，并与母材互相扩散形成连接焊件。

钎焊的最大特点是不需要熔化母材，它包括炉中钎焊、电阻钎焊、感应钎焊、火焰钎焊、烙铁钎焊、盐浴钎焊等。

压焊有以下几类：电阻点焊、电阻对焊、电阻缝焊、超声波焊、锻焊、冷压焊、摩擦焊、爆炸焊、扩散焊等；现今使用较普遍的是熔焊，它包括气焊（含氧乙炔焊、氧丙烷焊、氧氢焊）、电弧极焊（有熔化极、非熔化极）两大类以及激光焊、电渣焊、电子束焊。

当然，细分下去还有各个子类别，如熔化极焊接中又有CO2气体保护电弧焊、手工电弧焊、埋弧焊、螺柱焊、熔化极氩弧焊、药芯焊丝电弧焊。
