安防监控摄像机的分类、特点、1、枪机：枪机即枪式摄像机，价格便宜，其监控位置固定，只能正对某监控位置，所以监控方位有限。
一般都是手动变焦，电动的极少。
枪机一般内置红外灯板，从而达到夜视的需求。
具有防水功能的枪机室内外均可安装。
市场上有的枪机并不防水，这点很重要，在购买时要问清楚其枪机的防水性能。
用途：目前这种摄像机主要用在特殊领域和高端领域，如银行、马路等地方。
2、半球型摄像机：具有一定的隐蔽性，同时外形小巧、美观、重量轻、不受磁场影响、具有抗震动和撞击。
用途：外型美观可以吊装在天花板上，吸顶式安装，弥补了枪机的某些不足，比较适合办公场所以及装修档次高的场所使用。
########################################################################################################################################## 6、网络摄像机：（管理差异）内置WEB,使用一台PC上的尺度WEB浏览器，就能够管理和查看图像。
同时，网络摄像机还能够实现远程管理和图像查看，并将图像资料存在远程的硬盘上，易于搜寻，易于存储，不会被破坏；可以进行远程管理，如录像设置、云台控制、报警设置、双向对讲、进级治理等功能；网络摄像机在很多方面都优于模拟摄像机（清晰度、扩展性、安装等）但这也并不是绝对的，网络摄像机对外部环境的要求较高，需要一个非常严格的网络环境，对带宽的要求较高，且对后端存储的成本也相对较高。
7、模拟摄像机：（管理差异）相对来说是个封锁的系统，只能在内部监看，不可以远程监看，录像资料只能本地存储，也不能远程查看，很容易被不法分子破坏。
只能在本地观看图像进行管理。
中国很多地方的网络应用环境还存在着一些延时、断线、拥堵的问题，在这种情况下，模拟摄像机的优势便凸显出来，因此对于用户来说除了考虑自身需求外，也要合理评估自己所处的环境，避免造成不必要的损失。
监控摄像头的分类和远程控制牛向丽1 张玮2 呼焕芳1（1．红旗渠建设集团，河南安阳 455000；2．安阳钢铁集团股份，河南安阳 455000）随着人们生活质量的提高，人们对摄像头越来越依赖了，现在在电视上有好多的法制频道，会给人们介绍各种法律知识，会给我们讲各种案例，会让我们看真实的破案过程。
但是现在发现，越来越多的案例需要摄像头来还原事实的真相，因为犯罪量刑是需要证据的。
有时候证据很难保留，犯罪嫌疑人事后不承认，这时候摄像头就起了非常大的作用，更提高了警察的办事效率。
摄像头的组成：芯片、灯板、镜头、外壳、尾线。
1 摄像头的分类首先，摄像头可以分为三类，模拟摄像头，数字百万网络摄像头，百万同轴网络摄像头。
1．1 模拟摄像头第一代是模拟摄像头，采用的是模拟的芯片组，模拟摄像机输出的是模拟视频信号，通过编码器可以将视频采集设备产生的模拟视频信号转换成数字信号，进而将其储存在电脑里，模拟摄像机采集到的视频信号必须经过特定的视频采集卡将模拟信号转换成数字模式，通过压缩后才能转换到计算机上运行，计算机上才能进行存储、回放等操作。
模拟摄像头的镜头主要有两种：CCD和CMOS。
CCD主要应用在一些高端技术的产品中，CMOS则主要应用在一些低端的产品中，但是在使用过时，经过技术改造和革新，两者的实际效果已经大大减小了，而CMOS的功耗和制造成本都要低于CCD不少，所以很多的摄像头生产厂商采用的都是CMOS镜头。
由于物理特性的原因，CMOS和CCD成像质量还是有一定的差距，在相同像素下，CCD的成像往往通透性、明锐度、色彩还原和曝光基本准确，而CMOS产品的通透性、明锐度一般，色彩还原能力偏弱，曝光的处理也不太好，所以在使用摄像头时，一定要掌握一定的技巧，不要逆光使用摄像头，更不应该直指太阳。
逆光使用摄像头会使曝光现象更严重，亮的地方更高，暗的地方更模糊，真接影响摄像头的清晰度，通透性，会有片刻的黑暗眩晕感，导致视线模糊不清晰。

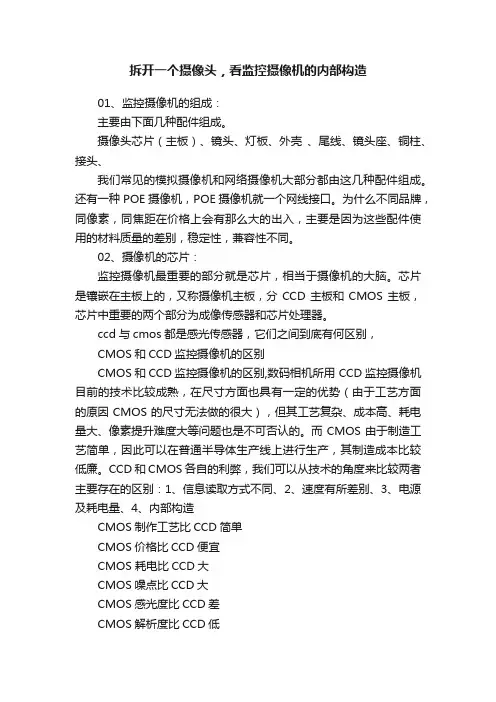

拆开一个摄像头，看监控摄像机的内部构造01、监控摄像机的组成：主要由下面几种配件组成。
摄像头芯片（主板）、镜头、灯板、外壳、尾线、镜头座、铜柱、接头、我们常见的模拟摄像机和网络摄像机大部分都由这几种配件组成。
还有一种POE摄像机，POE摄像机就一个网线接口。
为什么不同品牌，同像素，同焦距在价格上会有那么大的出入，主要是因为这些配件使用的材料质量的差别，稳定性，兼容性不同。
02、摄像机的芯片：监控摄像机最重要的部分就是芯片，相当于摄像机的大脑。
芯片是镶嵌在主板上的，又称摄像机主板，分CCD主板和CMOS主板，芯片中重要的两个部分为成像传感器和芯片处理器。
ccd与cmos都是感光传感器，它们之间到底有何区别，CMOS和CCD监控摄像机的区别CMOS和CCD监控摄像机的区别,数码相机所用 CCD监控摄像机目前的技术比较成熟，在尺寸方面也具有一定的优势（由于工艺方面的原因CMOS的尺寸无法做的很大），但其工艺复杂、成本高、耗电量大、像素提升难度大等问题也是不可否认的。
而CMOS由于制造工艺简单，因此可以在普通半导体生产线上进行生产，其制造成本比较低廉。
CCD和CMOS各自的利弊，我们可以从技术的角度来比较两者主要存在的区别：1、信息读取方式不同、2、速度有所差别、3、电源及耗电量、4、内部构造CMOS制作工艺比CCD简单CMOS价格比CCD便宜CMOS 耗电比CCD大CMOS噪点比CCD大CMOS感光度比CCD差CMOS解析度比CCD低03、摄像机的镜头摄像机的镜头从外貌上分为大镜头和小镜头。
镜头方面的重点知识在于焦距和光圈。
焦距：就是我们平常说的要多少毫米的镜头。
一般有4mm，6mm,8mm，12mm等。
光圈：就是镜头上出现的F值，一般有F1.0，F1.2，F1.4，F1.6。
镜头的毫米数越大，看的范围越小，距离越远。
比如要照车间，仓库通常选用4毫米镜头；照小区楼栋单元门通常6毫米；照围墙，小路通常12毫米，当然并不是觉得，要根据具体应用灵活选择、灵活运用。
监控摄像机基础知识一．监控摄像机组成四大主要配件：芯片，镜头，灯板，外壳其它配件：尾线，铜柱，镜头座等1.尾线有两个头，一个是摄像机的电源线，通过变压器给像机输入12伏的直流电源。
2.铜柱将芯片灯板连接成一体，组成一个机芯安装在摄像机的外壳内。
3.镜头座，分大镜头座和小镜头座。
大镜头座配大镜头，小镜头座配小镜头。
这几大组成部分，各个厂家有的用的好材料，有的用的差的，所以做出的东西质量也不一样，价格也不一样。
每一种东西都有好的有差的。
你可以在阿里巴巴上搜索一下看看，倒底是个什么样子。
二．芯片芯片是摄像机的大脑，把拍到的图像转化成输出的信号，通过摄像机的视频线输出。
芯片在行业内都叫CCD板机，CMOS主板。
芯片主要的两大部分一个成像传感器，一个是芯片上的处理器（DSP）。
1. 数字信号处理(Digital Signal Processing ，简称DSP), 将眼睛（CCD ）看到的图像转化成信号输出。
DSP 厂家主要有，索尼，海威，松瀚，NEXTCHIP 等三． 镜头四． 传感器分两种，其中目前用的最多是CCD 和现在发展势头较猛的CMOS 。
传感器就相当于人的眼睛。
我们生活中经常见到，数码相机，手机摄像头中不是用的CCD ，就是用的CMOS 。
CCD 厂家主要有索尼，夏普，LG 。
日立在市面上很少。
CMOS 厂家有镁光MICRON （美国），派视尔PIXELPLUS （韩国）CCD 是Charge Coupled Device(电荷耦合器件)的缩写，它是一种半导体成像器件，因而 具有灵敏度高、抗强光、畸变小、体积小、寿命长、抗震动等优点。
简单的理解，它就是一块将光信号转换成电信号的光电器件，类似于人的视网膜。
CMOS 全称为Complementary Metal-Oxide Semiconductor ，中文翻译为互补性氧化金属半导体。
CMOS 的制造技术和一般计算机芯片没什么差别，主要是利用硅和锗这两种元素所做成的半导体，使其在CMOS 上共存着带N （带–电） 和 P （带+电）级的半导体，这两个互补效应所产生的电流即可被处理芯片纪录和解读成影像。

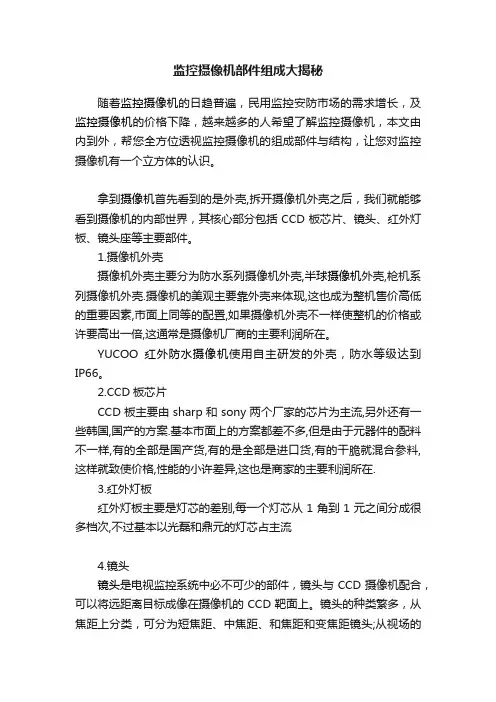

监控摄像机部件组成大揭秘随着监控摄像机的日趋普遍，民用监控安防市场的需求增长，及监控摄像机的价格下降，越来越多的人希望了解监控摄像机，本文由内到外，帮您全方位透视监控摄像机的组成部件与结构，让您对监控摄像机有一个立方体的认识。
拿到摄像机首先看到的是外壳,拆开摄像机外壳之后，我们就能够看到摄像机的内部世界，其核心部分包括CCD板芯片、镜头、红外灯板、镜头座等主要部件。
1.摄像机外壳摄像机外壳主要分为防水系列摄像机外壳,半球摄像机外壳,枪机系列摄像机外壳.摄像机的美观主要靠外壳来体现,这也成为整机售价高低的重要因素,市面上同等的配置,如果摄像机外壳不一样使整机的价格或许要高出一倍,这通常是摄像机厂商的主要利润所在。
YUCOO红外防水摄像机使用自主研发的外壳，防水等级达到IP66。
D板芯片CCD板主要由sharp和sony两个厂家的芯片为主流,另外还有一些韩国,国产的方案.基本市面上的方案都差不多,但是由于元器件的配料不一样,有的全部是国产货,有的是全部是进口货,有的干脆就混合参料,这样就致使价格,性能的小许差异,这也是商家的主要利润所在.3.红外灯板红外灯板主要是灯芯的差别,每一个灯芯从1角到1元之间分成很多档次,不过基本以光磊和鼎元的灯芯占主流4.镜头镜头是电视监控系统中必不可少的部件，镜头与CCD摄像机配合，可以将远距离目标成像在摄像机的CCD靶面上。
镜头的种类繁多，从焦距上分类，可分为短焦距、中焦距、和焦距和变焦距镜头;从视场的大小分类，可分为广角、标准、远摄镜头;从结构上分类，还可分为固定光圈定焦镜头、手动光圈定焦镜头、自动光圈定焦镜头、手动变焦镜头、自动光圈电动变焦镜头、电动三可变镜头(指光圈、焦距、聚焦这三者均可变)等类型。
由于镜头选择得合适与否，直接关系到摄像质量的优劣，因此，在实际应用中必须合理选择镜头。
5.其他配件其他主要有一些组合连接的配件,如镜头座,视频线,螺丝铜柱什么的,这些配件都是必须的但又无所谓好坏的,所以一般都是根据摄像机的工艺来搭配的.监控摄像机的主要配件包括：摄像机外围配件、摄像机镜头、摄像机电源、摄像机支架、云台解码器等等。
摄像机构造及分类摄像机构造及分类00摄像机是进行光电转换的设备，它利用三基色原理，通过光学系统，把彩色景物的光像分解为红绿蓝三种基色光像，由摄像器件完成光信号到电信号的转换，然后进行信号处理，编码成彩色全电视信号,最后得到的标准信号可以送到录像机等记录媒介上记录下来，或通过传播系统传播或送到监视器上显示出来。
摄像机主要由以下几个部分组成：镜头系统、主机、寻像器、附件。
（一）镜头“镜头”有两种含义，一种是指安装在摄像机上的、由许多光学玻璃镜片及镜筒等部分组合而成的光学装置，另一种是指电影或电视拍摄时的一段固定或活动图象的内容。
在本节中，我们主要用的是前一种。
摄像机上的镜头与普通照相机的镜头起着同样的作用，用来收集从物体反射来的光，并使其聚焦并投射到摄像器件的受光面上。
1.焦距焦距是镜头的基本特性。
按透镜焦距的长短，可分为不同的镜头：有短焦距镜头；有长焦距镜头；介乎两者之间的镜头为中焦距镜头。
而要实现从长焦距镜头到短焦距镜头或短焦距镜头到长焦距镜头的变化就需要用一个翅翘板式的按键控制以实现在一定范围内焦距连续可调。
变焦镜头从最长焦距到最短焦距，可以开始于任何焦距长度，然后推入（焦距变长）、拉出（焦距变短），改变着成像的大小和视场，使景物在视觉空间里移近或移远（未改变实际物距）。
2.调焦调焦也可称为聚焦。
当像平面落在摄像器件受光面的前方或后方时，拍摄的图象显得模糊不清，称为散焦。
因此，我们必须通过调焦（聚焦）过程，使光线通过摄像机镜头后准确地会聚在摄像器件的受光面上，得到轮廓清晰的图象。
一般摄像机都有前聚焦和后聚焦两种调焦。
前聚焦便是根据物体一方的距离调整镜头前部的调焦环（又称聚焦环）带动内部的调焦组透镜前后移动，让焦距稍微有所改变，使像平面落在受光面上。
后聚焦一般是调整镜头的后截距。
3.光圈光圈是控制镜头透光能力的装置。
光圈的调整可以有两种方式，一种是手动调整，一种是自动调整。
手动调整就是当摄取的景物变化范围较大时，摄像人员必须及时跟踪调整光圈，以保证图象信号电平处于正常范围，不出现“超幅”（超过0.7伏），否则图象处将失去灰度层次变化，出现“开花”现象。
监控系统广泛的应用于工厂，商场，写字楼，现在监控是很重要的设备，有客户需要安装监控系统，但是不知道监控系统有哪些组成部分，下面就来给大家介绍一下。
监控系统前端（1）普通枪机这种摄像机是最普遍的监控摄像机，也就是说它是按照监控摄像机的基本组成结构来制作的。
这里要强调的是镜头的区别。
在枪机上可以安装普通、长距离和广角镜头。
按镜头的标准来说以6.0mm镜头为分界线，比其小的一般为广角镜头，角度一般大于30度。
比其大的一般为长距离镜头，距离一般要大于30米。
（2）半球摄像机这种摄像机除了外壳和普通枪机不同以外，其他的标准都差不多。
（3）红外摄像机这种摄像机就是在普通摄像机的基础上配合红外灯来增强夜视效果的摄像机。
有的普通摄像机的CCD就有感红外线功能，对于这种摄像机来说，直接加装红外灯就可以了。
有的摄像机本身不含感红外线功能，这就需要对镜头加以要求，必须是可以感红外的镜头加红外灯才能满足要求。
（4）一体化摄像机这种摄像机的使用也非常频繁，它是一种将变焦镜头（分为手动和自动）和摄像机的基本组成元件一起集成起来的一种特殊的监控摄像机。
它一般有两种用途：一是与球型云台配合使用，也被称为球机中的“机芯”；二是于红外灯做到一个大的壳子中，被称为红外一体化摄像机。
控制云台（1）云台云台是承载摄像机进行水平和垂直两个方向转动的装置，内置两个交流电机，负责水平和垂直的运动；水平转动的角度一般为350 度，垂直转动的角度一般为75 度，而且，水平和垂直转动的角度可以通过调节限位开关进行调整。
（2）云台解码器云台解码器，是为带有云台、变焦镜头等可控设备提供驱动电源并与控制设备如矩阵进行通讯的前端设备。
通常，解码器可以控制云台的上、下、左、右旋转，变焦镜头的变焦、聚焦、光圈以及对防护罩雨刷器、摄像机电源、灯光等设备的控制，还可以提供若干个辅助功能开关，以满足不同能够用户的实际需要。
视频服务器视频服务器主要负责监控网络的数据信息管理和网络客户授权等。
视频监控系统详细清单介绍：视频监控系统是一种用于监视和控制特定区域的设备和软件的集合。
本文档旨在提供一个完整的视频监控系统的详细清单，以供参考。
1、系统概述1.1 系统目的1.2 系统功能1.3 系统架构2、硬件部分2.1 摄像头2.1.1 摄像头型号2.1.2 摄像头数量2.1.3 摄像头布局图2.2 视频录像机2.2.1 录像机型号2.2.2 录像机数量2.2.3 录像机存储容量2.3 网络设备2.3.1 网络交换机型号2.3.2 网络布线图2.4 电源设备2.4.1 电源适配器型号2.4.2 电源适配器数量3、软件部分3.1 视频管理软件3.1.1 视频管理软件功能3.1.2 视频管理软件版本3.2 视频分析软件3.2.1 视频分析软件功能3.2.2 视频分析软件版本4、系统安装细节4.1 摄像头安装位置4.2 录像机安装位置4.3 网络设备安装位置4.4 电源设备安装位置5、系统维护5.1 定期检查和维护计划5.2 紧急维修措施5.3 系统升级计划附件：1、视频监控系统布局图2、产品规格表3、安装步骤说明书法律名词及注释：1、GDPR（General Data Protection Regulation）：通用数据保护条例，是欧盟针对个人数据保护和隐私规定的一项法律。
2、CCPA（California Consumer Privacy Act）：加州消费者隐私权法案，是加州针对个人数据保护和隐私规定的一项法律。
3、HIPAA（Health Insurance Portability and Accountability Act）：医疗保险可携带性与责任法案，是美国联邦法律，规范了个人健康信息的保护和安全。
监控摄像头监控摄像机是一种半导体成像器件，具有灵敏度高、耐光性强、畸变小、体积小、使用寿命长、抗振动等优点。
监控摄像机安全防范系统中，图像生成主要来自CCD摄像机，也可将存储的电荷取出使电压发生变化，具有抗振动和冲击特性而被广泛应用。
监控摄像头的概述操作系统：嵌入式Linux系统视频压缩方式：Motion-JPEG优点：灵敏度高、抗强光、畸变小等信号系统：PAL或NTSC图像的生成：主要是来自CCD摄像机微电脑处理器：32Bit RSIC Embedded Processor性质：是一种半导体成像器件监控摄像机的重要特点七大要点：CCD板机、镜头、灯板、最大光圈、焦距、近摄能力、表现力。
监控摄像机的CCD板机是整个摄像机的心脏，直接影响摄像头的成像效果。
市场上有国产SONY、原装SONY、夏普、NVP、日立等。
在选择摄像机中，尽量选择原装SONY芯片，市场上常用的索尼420线是3142+405、3142+633，480线是3172+633，520线是3172+639，600线是NVP2040+639，650线是3172+4816+673、4140+5816+680。
CCD摄像机的概述CCD摄像机是电荷耦合器件（Charge Coupled Device）的简称，它能够将光线变为电荷并将电荷存储及转移，也可将存储之电荷取出使电压发生变化，因此是理想的摄像机元件，以其构成的CCD摄像机具有体积小、重量轻、不受磁场影响、具有抗震动和撞击之特性而被广泛应用。
CCD工作原理CCD的工作原理是：被摄物体反射光线，传播到镜头，经镜头聚焦到CCD芯片上，CCD根据光的强弱积聚生意人电荷，经周期性放电，产生表示一幅幅画面的电信号，经过滤波、放大处理，通过摄像头的输出端子输出一个标准的复合视频信号。
这个标准的视频信号同家用的录像机、VCD机、家用摄像机的视频输出是一样的，所以也可以录像或接到电视机上观看。
CCD摄像机的主要特点现在摄像机的功能很多，如自动白平衡调整、自动增益调整（AGC）、电子快门、逆光补偿（BLC）、多种同步方式等等。
