管材检测作业指导书一、检测项目：1、落锤冲击试验2、维卡软化温度的测定3、静液压试验4、纵向回缩率的测定5、外观、尺寸的测定6、内衬塑结合强度的测定7、弯曲试验的测定8、抗压性能的测定9、绝缘电阻的测定10、跌落性能的测定二、依据标准1、GB/T6671-2001 《热塑性塑料管材纵向回缩率的测定》2、GB /T8802-2001 《热塑性塑料管材、管件维卡软化温度的测定》3、GB /T6111 -2003 《流体输送用热塑性塑料管材耐内压试验方法》4、GB /T14152 -2001 《热塑性塑料管材耐外冲击性能试验方法》5、GB/T8806-2008 《塑料管道系统塑料部件尺寸的测定》6、JG3050-1998 《建筑用绝缘电工套管及配件》三、检测设备1、落锤冲击试验落锤冲击试验机由试验台、备件箱、电器柜和控制仪表组成。
2、维卡软化温度测定仪⑴维卡软化温度测定架：主要用来安放试样，施加负载及读取维卡软化温度VST⑵温度计：局部浸入式水银温度计，分度值为0.5℃⑶载荷盘：安装在负载杆上，质量负载应在载荷盘的中心，以便使作用在试样上的总压力控制在（50±1）N。
由于向下的压力杆是由负载杆，压针，荷载盘综合作用的，因此百分表的弹力应不超过1N。
⑷砝码⑸百分表：用来测量压针压入试样的深度，精确度为0.01mm⑹压针：材质最好选用硬质刚，压针长3mm，横截面积为（1±0.015）mm2安装在负载杆底部。
压针端应是平面并且与负载杆成直角，压针不允许带有毛刺等缺陷。
⑺试验支架、负载杆：试样支架用于放置试样，并可方便的浸入到保温浴槽中，负载杆能垂直自由移动，支架底座用于放置试样，压针固定在负载杆的末端。
⑻保温浴槽结构上主要由：保温箱、介质油（变压器油）、加热器、搅拌器、冷却器及试样安装板等组成⑼控温操作箱主要有控温元件、控制仪表、传感器、电器元件等组成，用于控制系统恒温油浴等速升温功能。
配件制作质量检验作业指导书编制：高文博审核：宁靖华批准：宋克军宁夏青龙管业股份有限公司二0一二年七月1、总则本质量检验作业指导书规定了配件制作过程中对原材料、半成品、成品的质量要求，生产过程中的质量检验和试验。
以确保管配件生产满足设计规定的质量要求。
2、引用标准《钢管设计和安装指南》AWWA M11 《碳素结构钢和低合金结构钢热轧薄钢板及钢带》GB 912 《优质碳素结构钢》GB/T699 《碳素结构钢》GB/T700 《金属线材扭转试验方法》GB/T228 《钢材力学及工艺性能试验取样规定》GB2975 《焊接接头机械性能试验取样方法》GB/T 2649 《焊接接头拉伸试验方法》GB/T 2651《钢制管道对接环焊缝超声波探伤和检测结果的分级》GB/T15830 《钢结构、管道涂装技术规程》YB/T9256 《钢筋混凝土用热轧带肋钢筋》GB 1499 《硅酸盐水泥、普通硅酸盐水泥》GB 175 《抗硫酸盐硅酸盐水泥》GB 748 《建筑用砂》GB/T 14684 《混凝土拌合用水标准》 JGJ63《水工混凝土砂石骨料试验规程》DL/T515《水利工程压力钢管制造安装及验收规范》 SL432《水电水利工程压力钢管制造安装及验收规范》 DL5017 《金属波纹管膨胀节通用技术条件》 GB12777 《水工金属结构焊接通用技术条件》 SL36《水工金属结构防腐蚀规范》 SL105《钢焊缝手工超声波探伤方法和探伤结果分级》 GB11345 《钢板和钢带验收、包装、标志及质量证明书的一般规定》 GB247《钢溶化焊对接接头射线照相和质量分级》 GB3323《气焊、手工电弧焊及气体保护焊焊缝坡口的基本型式与尺寸》GB985《压力容器用钢板超声波探伤》 ZBJ74003《预应力钢筒混凝土管》 GB/T19685《埋弧焊焊缝坡口的基本型式与尺寸》 GB/T986《堆焊焊条》 GB/T5117《碳钢焊条》 GB/T5117《建筑钢结构焊接规程》 JGJ18-91《碳素结构钢》 G B/T700《碳素结构钢和低合金钢热轧厚钢板和钢带》 GB/T3274《水工金属结构焊工考试规则》 SL35《水工建筑物金属结构焊接技术规程》 SDZ008《钢制管法兰》 GB91113《公路工程技术标准》 JTJ001《钢筋混凝土用钢筋焊接网》 GB1499.3《现场设备，工业管道焊接工程施工规范》 GB50236《水电站压力钢管设计规范》 SL281《水电站压力钢管设计规范》 DL5141《不锈钢波形膨胀节》 GB12522《涂装前钢材表面锈蚀等级和除锈等级》 GB8923《涂层盐雾测定法》 GB/T 1771《涂料固体含量测定法》 GB/T 1725《漆膜，腻子膜干燥时间测定法》 GB/T 1728 《漆膜柔韧性测定法》 GB/T 1731《漆膜耐冲击测定法》 GB/T 1732《漆膜耐水性测定法》 GB/T 1733《涂料涂布量测定法》 GB/T 1758 《漆膜厚度测定法》 GB/T 1764 《漆膜耐磨性测定法》 GB/T 1768《涂料产品的取样》 GB 3186《涂层附着力的测定法（拉开法）》 GB/T 5210 《船用饮水舱涂料通用技术条件》 GB/T 5369《涂膜硬度测定法》 GB/T 6739《色漆和清漆密度的测定》 GB/T 6750 《涂料贮存稳定性试验方法》 GB/T 6753.3 《涂装前钢材表面粗糙等级的评定（比较样块法）》 GB/T 13288 《涂料产品包装标志》 GB/T 9750《涂料产品包装通则》 GB/T 13491《常用危险化学品的分类及标志》 GB/T 13690 《涂料产品检验、运输和贮存通则》 HG/T 24583、适用范围从原辅材料进场，工序生产，半成品，成品，焊缝，防腐，到出厂发运的全过程检验。
管道检测作业指导书 The manuscript was revised on the evening of 20211、试验项目名称CCTV管道检测2、编制目的为了确保项目实施工作的顺利进行，保证CCTV检测和潜望镜检测能够达到理想的效果和目标，特制定本作业指导书。
3、适用范围本公司CCTV和潜望镜检测部的全体成员；需使用CCTV检测仪器和潜望镜检测仪器的相关工作；4、检测依据01中华人民共和国行业标准《城镇排水管道检测与评估技术规程》CJJ 181-2012 02中华人民共和国行业标准《城镇排水管渠与泵站维护技术规程》CJJ 68-20165、管道检测前的准备及管道检测基本程序现场检测人员的数量不得少于 2 人。
管道检测应按下列基本程序进行：①接受委托---②现场踏勘---③检测前的准备---④现场检测---⑤内业资料整理、缺陷判读、管道评估---⑥编写检测报告。
按照要求收集待检测管道区域内的相关资料，组织技术人员进行现场踏勘，掌握现场情况，制定检测方案，做好检测准备工作。
管道检测前应搜集下列资料：（1）已有的排水管线图等技术资料；（2）管道检测的历史资料；（3）待检测管道区域内相关的管线资料；（4）待检测管道区域内的工程地质、水文地质资料；（5）检测所需的其他相关资料。
现场踏勘应包括下列内容：（1）察看待检测管道区域内的地物、地貌、交通状况等周边环境条件；（2）检查管道口的水位、淤积、和检查井内构造等情况；（3）核对检查井位置、管道埋深、管径、管材等资料。
检测方案应包括下列内容：（1）检测的任务、目的、范围和工期；（2）待检测管道的概况（包括现场交通条件及对历史资料的分析）；（3）检测方法的选择及实施过程的控制；（4）作业质量、健康、安全、交通组织、环保等保证体系下具体措施；（5）可能存在的问题和对策；（6）工作量估算及工作进度计划；（7）人员组织、设备、材料计划；（8）拟提交的成果资料。

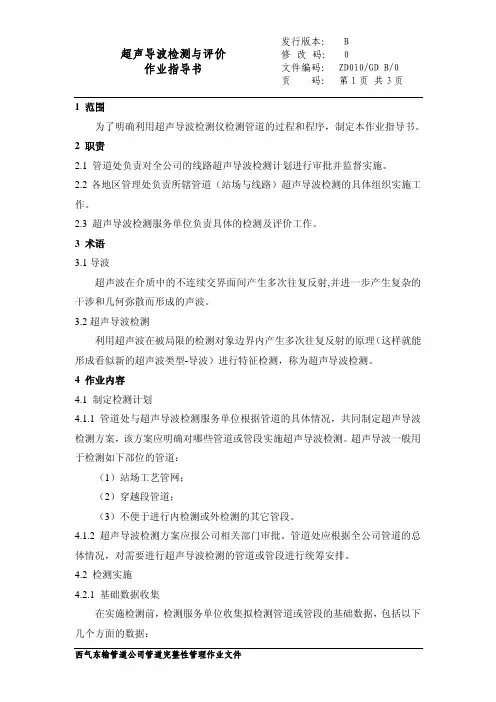

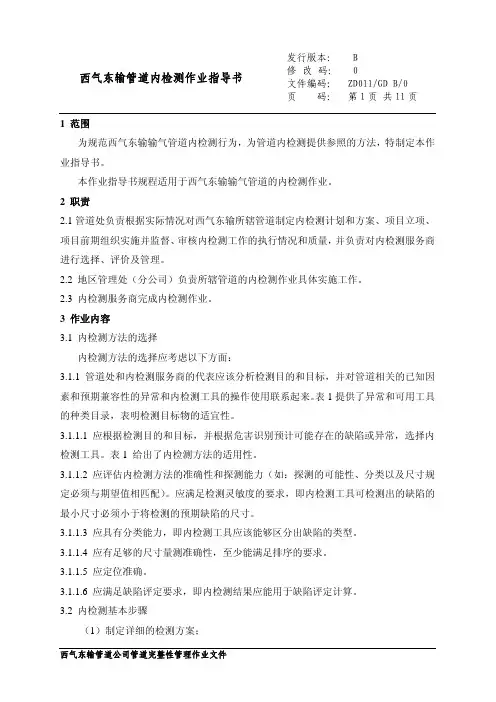

页 码：第1页 共3页1范围为了明确利用超声导波检测仪检测管道的过程和程序，制定本作业指导书。
2 职责2.1 管道处负责对全公司的线路超声导波检测计划进行审批并监督实施。
2.2各地区管理处负责所辖管道（站场与线路）超声导波检测的具体组织实施工作。
2.3 超声导波检测服务单位负责具体的检测及评价工作。
3 术语3.1导波超声波在介质中的不连续交界面间产生多次往复反射,并进一步产生复杂的干涉和几何弥散而形成的声波。
3.2超声导波检测利用超声波在被局限的检测对象边界内产生多次往复反射的原理（这样就能形成看似新的超声波类型-导波）进行特征检测，称为超声导波检测。
4 作业内容4.1 制定检测计划4.1.1 管道处与超声导波检测服务单位根据管道的具体情况，共同制定超声导波检测方案，该方案应明确对哪些管道或管段实施超声导波检测。
超声导波一般用于检测如下部位的管道：（1）站场工艺管网；（2）穿越段管道；（3）不便于进行内检测或外检测的其它管段。
4.1.2超声导波检测方案应报公司相关部门审批。
管道处应根据全公司管道的总体情况，对需要进行超声导波检测的管道或管段进行统筹安排。
4.2 检测实施4.2.1 基础数据收集在实施检测前，检测服务单位收集拟检测管道或管段的基础数据，包括以下几个方面的数据：页 码：第2页 共3页 （1） 管道属性数据：包括管径、材质、壁厚、三通、弯头、防腐层、穿跨越情况及使用年限等。
（2） 管道运行参数：包括输送的介质、压力、温度等。
（3） 管道维修改造记录，包括维修位置、改造的具体情况等。
（4） 以前的检测记录和报告。
数据收集详见《数据收集与整合程序》。
4.2.2 制定检测方案1）确定检测对象：超声导波一般用于检测那些不能进行内检测的管道或管段，如穿跨越管道、站内工艺管道、弯管或弯头等。
在确定检测对象时，应重点关注以下部位：a) 站内管道弯头b) 曾经出现过影响管道安全运行问题的部位c) 承受交变载荷的管段超声导波可检测的管径范围为50mm到1219mm，一次检测单侧长度最大约为40m。
专用作业指导书管道安装检验作业指导书1.目的: 通过对管道安装检验作业施工质量的有效控制, 保证压力管道的施工质量。
2.适用范围: 本公司压力管道的安装检验作业。
3.职责3.1 管道安装检验作业由检验质量控制责任工程师主控。
3.2 班组自检, 施工队复检, 检验员验收, 项目部对进行质量初评, 质量技术处抽检后进行综合评定。
4 检验仪器设备工具电动试压泵、量具: 压力表、钢卷尺、盘尺、直角尺、钢板尺、水平尺、水平磁力线坠、量角规、划规、焊接检验尺、水准仪、外卡钳、测厚仪等。
5工程划分、质量检验评定程序及质量等级划分5.1质量检验评定按照《工业金属管道工程质量检验评定标准》进行综合质量评定。
5.2 标准5.2. 1工程划分5.2. 1. 1分项工程应为分部工程的组成部分。
同一分部工程中, 相同工作介质、管道类别的管道系统应划为一个分项工程。
该管道系统应根据设计、生产工艺的具体情况划分。
在分部工程中, 对工程质量起决定作用的分项工程应划分为主要分项工程。
Ⅰ、Ⅱ类管道及有毒、甲、乙类火灾危险介质的管道均应为主要分项工程。
Ⅰ、Ⅱ类管道及有毒、、甲、乙类火灾危险介质的管道分类应符合现行国家标准《工业管道工程施工及验收规范》的规定。
5.2. 1. 2分部工程应为单位工程的组成部分, 应按单位工程中的专业进行划分, 同一单位工程中的管道工程, 应为一个分部工程。
5.2．1．3一个单位工程中, 当仅有管道分部工程时, 该分部工程应为单位工程。
5.2. 2质量检验评程序5.2. 2. 1质量检验评定工作应按分项工程、分部工程、单位工程的顺序逐级进行。
5.2. 2. 2分项工程的质量评定工作应在其质量检验工作完毕后进行。
当有一个分项工程的质量评定结果这不合格时, 不得进行分部工程的质量评定。
5.2. 2. 3分部工程、单位工程的质量评定工作应在分项工程质量评定完毕后依次进行。
5.2．2．4当单位工程由几个分包单位施工时, 其总承包单位应对工程质量全面负责；各分包单位应按本标准的规定对其承建的分项、分部工程质量进行检验评定, 并应将有关资料及评定结果交总承包单位。
管⽹检测及清疏作业指导书管⽹检测及清疏作业指导书⼀、排⽔管道检测技术介绍排⽔管道内窥检测技术主要有电视检测（CCTV检测）、声纳检测和潜望镜检测（QV检测）。
利⽤管道内窥检测技术对排⽔管⽹进⾏检测，可以获得排⽔管⽹破损、淤塞、⾬污⽔混接及污⽔偷排详细的空间位置以及相关信息，为排⽔管⽹的修复、改造设计和管⽹的管养维护提供基础资料。
CCTV检测、声纳检测和QV检测均可作为排⽔管⽹清淤养护的决策依据；CCTV检测可作为管⽹修复改造和新管竣⼯验收的决策依据，QV检测和声纳检测不可作为管⽹修复改造和新管竣⼯验收的决策依据，需进⼀步进⾏CCTV检测。
排⽔管道检查可采⽤电视检测（CCTV检测）、声纳检测、潜望镜检测（QV 检测）、⼈员进⼊管内检测等⽅法,各种检测⽅法的适⽤性见下表：⼀）电视检测（CCTV检测）技术采⽤专⽤闭路电视系统（CCTV检测系统）进⾏管道内窥检测的⼀种⽅法，是⽬前管道内部状况检测效果最好的⽅法。
在CCTV检测过程中，检测⼈员对放⼊管道内的携带摄像镜头的爬⾏器进⾏有线控制，通过监视器观察管道内部状况并进⾏实时录像，以确定管道内部缺陷。
CCTV检测可为管⽹清障、管⽹管养、管⽹修复和新管的竣⼯验收提供技术资料和决策依据。
CCTV检测现场CCTV检测现场CCTV检测发现管道内部破损管道CCTV检测⼯作⽰意图1、电视检测的⼀般要求电视检测(闭路电视CCTV检测)应不带⽔作业，当现场条件⽆法满⾜时，应当采取降低⽔位措施，使管道内⽔位⾼不⼤于管道直径的20%。
1）在进⾏结构性检测前应对被检测管道做疏通、清洗，清洗后的管道内壁应⽆污物或杂物覆盖。
2）检测前应对需要检测的管道实施堵截、导流，使管内⽔位满⾜检测要求。
堵截应符合现⾏的⾏业标准《排⽔管道维护安全技术规程》CJJ6和《城镇排⽔管渠与泵站维护技术规程》CJJ/T68的有关规定。
3）有下列情形之⼀的应中⽌检测：☆爬⾏器在管道内⽆法⾏⾛或推杆在管道内⽆法推进时；☆镜头沾有污物和镜头浸⼊⽔中；☆管道内充满雾⽓，影响图像质量；☆其它原因影响到图像质量；恶劣的天⽓状况影响。
天然气管道水压试验作业指导书一、试验目的天然气管道安装后，需要进行水压试验，以验证安装质量和可靠性。
该试验的目的在于检测管道系统和相关设备的密封性和耐压性，确保其满足设计要求和规范要求。
二、试验范围本试验涉及的范围包括：管道系统中的所有管道、阀门、管件、附件、泵站、变换站、阀室等。
三、试验基本原理水压试验是通过注入水到管道系统中，增加系统内部压力，检测管道设备是否存在漏水、破裂等问题的试验方法。
四、试验设备和材料1.带表面积较大的水桶或扎口袋（容积应大于管道系统的总容积，并能容纳试验中用水量）；2.手动或电动泵；3.压力表、压力计或相应的压力传感器；4.校准设备；5.水槽；6.耐压软管。
五、试验准备1. 确定试验用水的来源和控制试验过程及其安全；2. 清洁管道内部，不得有任何杂质；3. 检查管道及相关设备的密封性和耐压性是否符合要求；4. 拆卸阀门、管件等封堵件，插入密封板与螺栓将其封堵，确保系统密闭；5.安装制定好的试验仪器（如压力表、压力计等）；6. 进行校准。
六、试验步骤1. 将试验用水注入到管道系统中，直至试验用水将整个系统充满，确认没有气体留在管道系统中，并排出累积的气体；2. 关闭系统进口阀门；3. 根据设计要求逐渐增加管道内部压力，在每个试压阶段时检查压力变化情况；4. 维持每个压力阶段的时间，至少持续10分钟以上；5. 在系统内部压力达到指定水压后，保持该水压稳定，并留意任何管道部件逐渐泄漏或产生明显变形的情况，并及时记录；6. 测量管道系统内部压力大小，并记录数据；7. 检查试验中所有管道的连接点，阀门、管件、泵站、变换站、阀室等附件、设备是否存在泄漏或损坏现象；8. 在试验过程中，如发现管道部件产生损坏或管道系统出现泄漏、喷水等情况，应立即停止试验，并进行相应的修理和更换；9. 试验结束后，排空管道系统内部的试验用水，并彻底清洗。
七、试验记录1. 试验名称、时间、地点、参与人员等工作记录；2. 管道系统的设计参数和试验压力要求；3. 试验用机器、仪器、设备和消耗的材料及数量；4. 试验过程中压力变化情况、管道损坏点、泄漏情况等记录；5. 试验数据记录，包括试验压力、试验时间、压力变化情况等；6. 试验结果及结论，对试验结果做出评估、给出建议和不足，以及需要维护的部分等。
管道检测作业指导书管道检测作业指导书一、前言管道检测是保障管道系统安全运行的重要环节，检测结果直接影响到管道的使用寿命和安全性，因此在进行管道检测作业时需要格外谨慎。
本指导书就如何进行管道检测作业做出详细的阐述，以便工作人员在作业过程中遵循规范操作，确保管道安全。
二、管道检测的准备工作1. 确定检测方法和设备：根据管道的构造和特性，确定适合的检测方法，选用相应的检测设备。
2. 了解管道的基本情况：如管道的用途、长度、直径、材质等，以及管道的使用时间、维修记录等。
3. 检查管道周边环境：将管道所处的场地、地下设施（如电缆、通信等）进行检查，确保管道检测不会给周边环境造成损害。
4. 组织管道停用：在进行检测前，必须停用管道，停止与管道对接的所有设备，对于不能停用的管道，需要选择合适的检测方法。
5. 安排管道作业：确定管道检测的起止时间、地点，安排专业的工作人员参与作业，保证检测的准确性。
三、管道检测的操作流程1. 检测前的准备（1）设备校准：检查检测设备是否正常，根据厂家提供的操作说明书进行校准。
（2）检测人员进行安全检查：检查工作人员是否穿戴合适的安全设备，确认所处的环境是否安全。
（3）进行管道清理：将管道内残留的水和污物清理干净，这是确保检测精准度的基本保障。
2. 检测过程（1）检测设备放置：按照检测设备说明，按要求将设备放置在检测点上方，确保设备能够对管道内壁进行完整探测。
（2）开始检测：按照设备的操作说明，打开设备开关，开始进行检测，将检测结果记录下来。
（3）检测导线拖动：在检测某一段管道时，需要拖动导线使检测设备能够检测整段管道内壁的情况。
（4）检测记录：在检测过程中，将检测结果记录在相关的记录表中，包括检测点位置、检测时间、检测结果等重要信息。
3. 检测结束（1）检测设备关闭：在检测结束后，将设备关闭，关掉所有电源。
（2）管道回复使用：当检测完毕后，将管道内的所有设备按照流程恢复正常使用状态，加以巡检确认，确保管道恢复使用后运行正常。

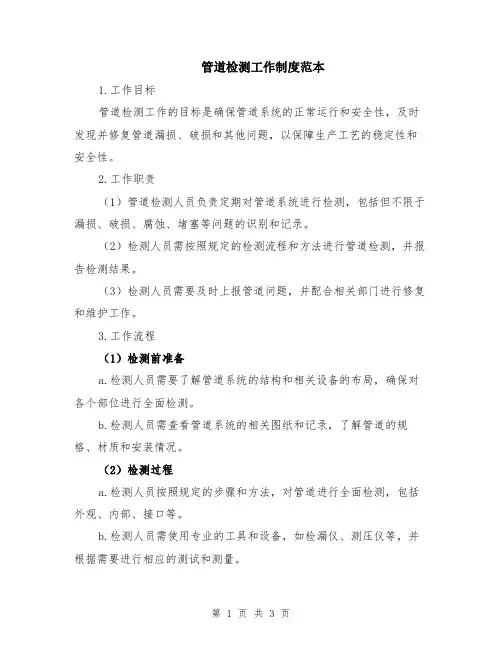

管道检测工作制度范本1.工作目标管道检测工作的目标是确保管道系统的正常运行和安全性，及时发现并修复管道漏损、破损和其他问题，以保障生产工艺的稳定性和安全性。
2.工作职责（1）管道检测人员负责定期对管道系统进行检测，包括但不限于漏损、破损、腐蚀、堵塞等问题的识别和记录。
（2）检测人员需按照规定的检测流程和方法进行管道检测，并报告检测结果。
（3）检测人员需要及时上报管道问题，并配合相关部门进行修复和维护工作。
3.工作流程（1）检测前准备a.检测人员需要了解管道系统的结构和相关设备的布局，确保对各个部位进行全面检测。
b.检测人员需查看管道系统的相关图纸和记录，了解管道的规格、材质和安装情况。
（2）检测过程a.检测人员按照规定的步骤和方法，对管道进行全面检测，包括外观、内部、接口等。
b.检测人员需使用专业的工具和设备，如检漏仪、测压仪等，并根据需要进行相应的测试和测量。
c.检测人员需仔细记录管道的检测结果，包括存在的问题、位置、程度等，并用照片或视频进行记录。
（3）检测后整理a.检测人员需对检测结果进行整理和统计，编制检测报告。
b.检测报告包括管道的检测结果汇总、问题清单、修复建议等内容，需上报相关部门和负责人。
c.检测人员需将检测记录和报告进行归档，以备后续参考和查阅。
4.安全注意事项（1）检测人员需穿戴好个人防护装备，如防护服、安全帽、防护眼镜等。
（2）检测人员需在管道检测前，确保相关设备和工具的安全性和可靠性。
（3）检测人员需遵循操作规程，不得私自对管道进行操作或改动。
（4）检测人员需注意周围环境的安全，及时上报存在的安全隐患。
5.工作绩效评估（1）管道检测工作的绩效将根据检测的质量、效率和准确度进行评估。
（2）检测报告的准确性和全面性将作为评估的主要依据。
（3）检测人员的工作态度、责任心和团队合作精神也将作为评估的重要参考。
6.工作改进与研究（1）管道检测工作需不断改进和研究，以提高检测的准确性和效率。
管道吹扫作业指导书标题：管道吹扫作业指导书引言概述：管道吹扫作业是工业生产中常见的一项作业，其目的是清除管道内部的杂物和污物，确保管道正常运行。
本文将从作业前的准备工作、作业过程中的注意事项、作业中常见问题及解决方法、作业后的清理工作和安全注意事项等方面进行详细介绍，以帮助工作人员正确、安全地进行管道吹扫作业。
一、作业前的准备工作1.1 确认管道的类型和尺寸，了解管道内部情况，包括有无障碍物、污物种类等。
1.2 准备必要的吹扫设备和工具，如压缩空气机、吹扫头、软管等。
1.3 检查吹扫设备和工具的工作状态，确保其正常运行。
二、作业过程中的注意事项2.1 确保吹扫作业区域内无人员和其他设备，避免发生意外事故。
2.2 根据管道情况选择合适的吹扫头和吹扫压力，避免对管道造成损坏。
2.3 定期检查吹扫设备和工具的工作状态，确保作业顺利进行。
三、作业中常见问题及解决方法3.1 管道内存在大块障碍物导致吹扫困难，可使用适当工具将其清除后再进行吹扫。
3.2 吹扫头堵塞导致吹扫效果不佳，可拆卸吹扫头进行清洗或更换。
3.3 管道内存在腐蚀物导致吹扫效果不佳，可使用化学清洗剂进行处理或更换管道。
四、作业后的清理工作4.1 将吹扫设备和工具清洁干净，存放在干燥通风的地方，以便下次使用。
4.2 对作业区域进行清理，清除吹扫过程中产生的杂物和污物，保持环境整洁。
4.3 定期检查管道内部情况，及时进行清洁和维护，确保管道正常运行。
五、安全注意事项5.1 在进行吹扫作业时，工作人员应佩戴适当的防护装备，如安全帽、手套等。
5.2 禁止在吹扫作业区域内吸烟或使用明火，以免引发火灾事故。
5.3 在吹扫作业过程中，严禁随意更改吹扫设备和工具的工作参数，以确保作业安全进行。
总结：管道吹扫作业是一项重要的工业作业，正确的操作方法和安全注意事项对保障作业人员的安全和管道的正常运行至关重要。
通过本文的介绍，希望能够帮助工作人员更好地进行管道吹扫作业，并避免发生意外事故。
管道检测作业指导书管道检测作业指导书一、编制目的为了确保项目实施工作的顺利进行，保证cctv检测和潜望镜检测能够达到理想的效果和目标，特制定本作业指导书。
二、使用范围本公司cctv和潜望镜检测部的全体成员；需使用cctv检测仪器和潜望镜检测仪器的相关工作；需销售cctv 检测仪器和潜望镜检测仪器的相关工作；需维修cctv检测仪器和潜望镜检测仪器的相关工作。
三、检测工具cctv爬行器一台、cctv主控器一台、cctv线缆盘一台、将cctv爬行器放入井内的相关配套仪器一套、井钩子二把、喷漆若干、油漆一罐、测距仪一台、气体（毒气）检测仪一台、雨靴两双、连体防水服两套、安全绳一根、安全帽两顶、安全服一套、中型铁锤一把、大铁锤一把、小撬棍一根、大撬棍一根、马扎两个、手套一打、移动硬盘一台、照相机一部、聚光强光手电筒两部、锥桶十个、交通荧光指挥棒三根、卷尺一把、防止磨损cctv线缆的辅助设备一套、反光衣四件、潜望镜一套、潜望镜连接杆一套。
四、检测环境常温、普通环境。
五、 cctv的使用安全及注意事项如下：1、 cctv设备的机壳与安全地可靠相连。
2、不能将cctv放置在温度过高或过低的环境。
3、不能将cctv长时间暴露在雨水中或过于潮湿的环境。
4、不能将cctv放置于磁力的物品附近。
5、切勿掉落抛掷等行为让其遭受强大的撞击。
6、 cctv在运输搬动的过程中务必要轻拿轻放。
7、为了防止出现电器故障，雨天应避免主机控制箱直接暴露在雨中使用，小雨的情况下可以用伞遮档主机箱和发电机，大中雨应该放到车内或其它安全处。
8、 cctv所有的19芯插座应该链接好，应该拧上防尘帽。
9、爬行器虽然是防水设备，但是工作前应该检查所有接头的紧固螺母是否拧紧。
10、爬行器因为密封性的原因不要随意坼散，防止密封性不好，漏水导致机器故障。
11、 cctv实地工作前必须进行全方位的操作检测。
12、外语和完成后，必须做好设备的清洁保养工作。
1.目的对公司所承建的压力管道的无损检测作业--X射线探伤工作给予具体指导，以确保工程作业质量符合国家、行业标准和建设方的要求。
2.适用范围本公司所承建的压力管道及场站施工中按设计文件或规范规定壁厚为2-30mm的低碳钢和低合金钢质管道进行x射线探伤的环向对接焊缝。
3.编制依据和引用标准SY0401-98 《输油输气管道线路工程施工及验收规范》SYJ4001-98 《长输管道线路工程掩工及验收规范》SYJ4002-90 《长输管道站内工艺管线工程施工及验收规范》SY4056-93 《石油天然气钢质管道对接焊缝射线照相和质量分级》GB4792-84 《放射卫生防护基本标准》GB50235-97 《工业金属管道工程施工及验收规范》GB50236-98 《现场设备、工业管道焊接工程施工及验收规范》JB4730-2005 《承压设备无损检测》GB5618 《线型象质计》GB／T12605 《钢管环焊缝熔化焊对接接头射线透照工艺和质量分级》4.职责4.1无损检测责任师负责无损检测质量控制.项目无损检测责任人员确定检测对象的检测方案和方法，编制检测工艺卡，填写《管道X射线探伤工艺卡》，由无损检测责任师审核签发。
4.2探伤人员应具有I级或以上资格。
I级人员应在II级或III级人员的指导下进行检测操作，并正确记录原始数据和做好状态标识。
4.3探伤人员出具探伤报告须是II级或以上资格人员：项目无损检测责任人员应是II级或以上资格人员。
4.4无损检测责任师对压力管道射线探伤质量负全责。
对合同或设计文件中规定的检测要求进行评审；审核和签发检测工艺；审签报告；并对作业人员资格、设施条件、设备材料、实施作业等进行有效控制。
4 5射线探伤时探伤人员应先确认工件及检测部位，按照作业指导书和检测工艺卡的要求进行检测，并对检测结果负责；做好过程参数控制工作，填写检测原始记录和报告：做好状态标识；对超标缺陷焊缝做好标记待返修重检。
文件编号：QB/ZHLHJYZYZDS-2013压力管道理化检验作业指导书编制：***审核：***批准：***2013年7月26日发布2013年8月1日实施************目录1.规范性引用文件2.理化检验信息输入3.理化检验基本要求4.切取样坯的方法5.室温拉伸试验6.弯曲试验7.冲击试验8.化学成分分析1.规范性引用文件下列文件中的条款通过本作业指导书引用而成为本作业指导书的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本标准，按其最新版执行。
GB/T20066-2006 《刚和铁化学成分测定用试样的取样和制样方法》GB/T2975-1998《钢及钢产品力学性能试验取样及试样制备》GB/T222-2006 《钢的成品化学成分允许偏差》GB/T228-2002 《金属材料室温拉伸试验方法》GB/T229-2007 《金属材料夏比摆锤冲击试验方法》GB/T232-1999 《金属材料弯曲试验方法》GB/T4338-2006 《金属材料高温拉伸试验方法》GB/T6396-1995 《复合板力学及工艺性能试验方法》GB/T4334-2008 《金属和合金的腐蚀不锈钢晶间腐蚀试验方法》JB4708-2000 《钢制压力容器焊按工艺评定》JB4744-2000 《钢制压力容器产品焊按试板的力学性能检验》2.理化检验信息输入2.1 材料标准：现行最新有效版本2.2 产品技术条件或合同（用户特殊或超出标准要求）2.3 材料技术条件：材料质量证明书（自制产品）或用户材料质量证明书(来料产品)2.4 UPS（焊接工艺指导书）、PQR（焊按工艺评定报告）、UPQ(焊接工艺评定)、PUHT（焊后热处理）2.5 受压封头及球壳板制造需进行原材料配件、焊接工艺试件、焊工考试试件、产品试板等理化试验，凭《经营任务通知单》或《理化检验委托单》和提交符合要求的试样或样品，一起报送理化室。
《理化检验委托单》内容3.理化检验基本要求3.1 检验人员资格培训考核。
管道检测作业指导书一、适用范围本作业指导书适用于各类管道的检测工作，包括但不限于供水管道、排水管道、燃气管道、热力管道等。
二、检测目的管道检测的主要目的是及时发现管道存在的缺陷、损坏、腐蚀、堵塞等问题，评估管道的运行状况和安全性，为管道的维护、修复和更换提供依据，以确保管道系统的正常运行，减少事故发生的风险。
三、检测前准备1、资料收集收集待检测管道的设计图纸、施工记录、运行维护记录等相关资料。
了解管道的材质、管径、长度、铺设年代、运行压力（或流量）等基本信息。
2、检测设备准备根据检测任务和管道类型，选择合适的检测设备，如 CCTV 管道检测机器人、声纳检测仪、管道潜望镜、激光测距仪等。
对检测设备进行检查、调试和校准，确保设备处于良好的工作状态。
3、安全防护准备检测人员应配备必要的个人防护用品，如安全帽、工作服、防护手套、防护鞋等。
在检测现场设置明显的安全警示标志，采取必要的安全防护措施，如通风、照明、防滑等。
4、现场勘查对检测现场进行勘查，了解管道的走向、埋深、周边环境等情况。
确定检测作业的入口和出口位置，以及设备的摆放和操作空间。
四、检测方法1、 CCTV 检测将 CCTV 检测机器人放入管道内，通过机器人携带的摄像头拍摄管道内部的图像。
检测人员在地面上通过控制终端观察图像，对管道的缺陷进行识别和记录。
常见的管道缺陷包括裂缝、变形、腐蚀、破损、接口错位、异物堵塞等。
2、声纳检测对于充满液体的管道，可采用声纳检测方法。
向管道内发射声纳信号，通过接收反射回来的信号来获取管道内部的轮廓和形状信息。
声纳检测适用于检测管道的淤积、变形、障碍物等情况。
3、管道潜望镜检测对于管径较大、检查井较浅的管道，可使用管道潜望镜进行快速检测。
将潜望镜伸入检查井内，通过调节镜头角度观察管道内部情况。
五、检测流程1、设备安装与连接将检测设备按照操作规程安装在管道入口处，并连接好相关的线缆和管道。
2、设备调试与初始化打开检测设备电源，进行设备调试和初始化设置，如调整摄像头焦距、亮度、对比度等参数。
1 项目名称电视检测（CCTV）2 适用范围本方法适用于管道内部外观检测，用于对管道内部状况进行鉴定与评估。

3 标准规范及依据《城镇排水管道检测与评估技术规程》(CJJ181-2012)；《城镇排水灌渠与泵站维护技术规程》(CJJ68-2016)；《城镇排水管道维护安全技术规程》（CJJ6—2009）。
4 仪器设备及检测环境4.1 仪器设备CCTV爬行器、CCTV主控器、CCTV缆线盘、防止磨损CCTV缆线的辅助设备、将CCTV爬行器放入井内的相关配套仪器一套、CCTV安装扳手、螺丝刀、井钩、气体（毒气）检测仪、雨靴、连体防水服、安全绳、安全帽、安全服、移动硬盘、照相机、聚光强光电筒、反光衣、小黑板等相关检测工具。
4.2 检测环境常温、普通环境。
5 检测方法与影像判读5.1 检测方法5.1.1 爬行器的行进方向宜与水流方向一致。
5.1.2 管径不大于200mm时，直向摄影的行进速度不宜超过0.1m/s；管径大于200mm时，直向摄影的行进速度不宜超过0.15m/s。
5.1.3 检测时摄像镜头移动轨迹应在管道中轴线上，偏离度不应大于管径的10%。
当对特殊形状的管道进行检测时，应适当调整摄像头位置并获得最佳图像。
5.1.4 将载有摄像镜头的爬行器安放在检测起始位置后，在开始检测前，应将计数器归零。
当检测起点与管段起点位置不一致时，应做补偿设置。
5.1.5 每一管段检测完成后，应根据电缆上的标记长度对计数器显示数值进行修正。
5.1.6 直向摄影过程中，图像应保持正向水平,中途不应改变拍摄角度和焦距。
5.1.7 在爬行器行进过程中，不应使用摄像镜头的变焦功能，当使用变焦功能时，爬行器应保持在静止状态。
当需要爬行器继续行进时，应先将镜头的焦距恢复到最短焦距位置。
5.1.8 侧向摄影时，爬行器宜停止行进，变动拍摄角度和焦距以获得最佳图像。
5.1.9 管道检测过程中，录像资料不应产生画面暂停、间断记录、画面剪接的现象。
1、试验项目名称CCTV管道检测2、编制目的为了确保项目实施工作的顺利进行，保证CCTV检测和潜望镜检测能够达到理想的效果和目标，特制定本作业指导书。
3、适用范围本公司CCTV和潜望镜检测部的全体成员；需使用CCTV检测仪器和潜望镜检测仪器的相关工作；4、检测依据01中华人民共和国行业标准《城镇排水管道检测与评估技术规程》CJJ 181-2012 02中华人民共和国行业标准《城镇排水管渠与泵站维护技术规程》CJJ 68-20165、管道检测前的准备及管道检测基本程序现场检测人员的数量不得少于 2 人。
5.1 管道检测应按下列基本程序进行：①接受委托---②现场踏勘---③检测前的准备---④现场检测---⑤内业资料整理、缺陷判读、管道评估---⑥编写检测报告。
5.2 按照要求收集待检测管道区域内的相关资料，组织技术人员进行现场踏勘，掌握现场情况，制定检测方案，做好检测准备工作。
5.2.1管道检测前应搜集下列资料：（1）已有的排水管线图等技术资料；（2）管道检测的历史资料；（3）待检测管道区域内相关的管线资料；（4）待检测管道区域内的工程地质、水文地质资料；（5）检测所需的其他相关资料。
5.2.2现场踏勘应包括下列内容：（1）察看待检测管道区域内的地物、地貌、交通状况等周边环境条件；（2）检查管道口的水位、淤积、和检查井内构造等情况；（3）核对检查井位置、管道埋深、管径、管材等资料。
5.2.3 检测方案应包括下列内容：（1）检测的任务、目的、范围和工期；（2）待检测管道的概况（包括现场交通条件及对历史资料的分析）；（3）检测方法的选择及实施过程的控制；（4）作业质量、健康、安全、交通组织、环保等保证体系下具体措施；（5）可能存在的问题和对策；（6）工作量估算及工作进度计划；（7）人员组织、设备、材料计划；（8）拟提交的成果资料。
5.2.4现场检测程序就符合下列规定：（1）检测前应根据检测方法的要求对管道进行预处理；（2）应检查仪器设备；（3）应进行管道检测与初步判读；（4）检测完成后应及时清理现场、保养设备。
5.3管道缺陷的环向位置应采用时钟表示法。
缺陷描述应按照顺时针方向的钟点数采用4位阿拉伯数字表示起止位置，前两位数字应表示缺陷起点位置，后两位数字应表示缺陷终止位置。
如当缺陷位于某一点上时，前两位数字应采用00表示，后两位数字表示缺陷点位。
5.4管道缺陷位置的纵向起算点应为起始井管道口，缺陷位置纵向定位误差应小于 0.5m。
5.5检测系统设置的长度计量单位应为米，电缆长度计数的计量单位不应小于 0.1m。
5.6每段管道检测前，应按本手册附表A的规定编写并录制版头。
5.7 管道检测影像记录应连续、完整，录像画面上方应含有“任务名称、起始井及终止井编号、管径、管道材质、检测时间”等内容，采用中文显示。
5.8现场检测时，应避免对管体结构造成损伤。
5.9现场检测过程中宜采取监督机制，监督人员应全程监督检测过程，并签名确认检测记录。
5.10管道检测工作宜与卫星定位系统配合进行。
5.11排水管道检测时的现场作业应符合现行行业标准《排水管道维护安全技术规程》CJJ6-2009的有关规定。
现场检测人员的数量不得少于 2 人。
5.12排水管道检测时的现场作业应符合现行行业标准《城镇排水管渠与泵站维护技术规程》CJJ 68-2016的有关规定。
5.13检测设备应做到定期检验和校准，并应经常维护保养。
5.14现场检测完毕后，应由相关人员对检测资料进行复核并签名确认。
5.15检测成果资料归档应按国家现行的档案管理的相关标准执行。
6、CCTV检测方法及影像判读6.1 CCTV检测方法6.1.1爬行器的行进方向宜与水流方向一致。
6.1.2管径不大于 200mm 时，直向摄影的行进速度不宜超过 0.1m/s；管径大于200mm 时，直向摄影的行进速度不宜超过 0.15m/s。
6.1.3检测时摄像镜头移动轨迹应在管道中轴线上，偏离度不应大于管径的10%。
当对特殊形状的管道进行检测时，应适当调整摄像头位置并获得最佳图像。
6.1.4 将载有摄像镜头的爬行器安放在检测起始位置后，在开始检测前，应将计数器归零。
当检测起点与管段起点位置不一致时，应做补偿设置。
6.1.5 每一管段检测完成后，应根据电缆上的标记长度对计数器显示数值进行修正。
6.1.6 直向摄影过程中，图像应保持正向水平,中途不应改变拍摄角度和焦距。
6.1.7 在爬行器行进过程中，不应使用摄像镜头的变焦功能，当使用变焦功能时，爬行器应保持在静止状态。
当需要爬行器继续行进时，应先将镜头的焦距恢复到最短焦距位置。
6.1.8 侧向摄影时，爬行器宜停止行进，变动拍摄角度和焦距以获得最佳图像。
6.1.9 管道检测过程中，录像资料不应产生画面暂停、间断记录、画面剪接的现象。
6.1.10 在检测过程中发现缺陷时，应将爬行器在完全能够解析缺陷的位置至少停止10s，确保所拍摄的图像清晰完整。
6.1.11 对各种缺陷、特殊结构和检测状况应作详细判读和量测，并填写现场记录表，记录表的内容和格式应符合本手册附录B规定。
6.2影像判读6.2.1 缺陷的类型、等级应在现场初步判读并记录。
现场检测完毕后，应由复核人员对检测资料进行复核。
6.3当有下列情形之一时应中止检测6.3.1爬行器在管道内无法行走或推杆在管道内无法推进时；6.3.2镜头沾有污物时；6.3.3镜头浸入水中时；6.3.4管道内充满雾气，影响图像质量时；6.3.5其他原因无法正常检测时7、管道潜望镜检测方法7.1检测方法7.1.1镜头中心应保持在管道竖向中心线的水面以上。
并应按本手册附录B的格式填写现场记录表。
8、管道评估8.1管道评估应依据检测资料进行。
8.2管道评估工作宜采用计算机软件进行。
8.3当缺陷沿管道纵向的尺寸不大于 1m 时，长度应按 1m 计算。
8.4当管道纵向 1m 范围内两个以上缺陷同时出现时，分值应叠加计算；当叠加计算的结果超过 10 分时，应按 10 分计。
8.5管道评估应以管段为最小评估单位。
当对多个管段或区域管道进行检测时，应列出各评估等级管段数量占全部管段数量的比例。
当连续检测长度超过 5km 时，应作总体评估。
9、检查井和雨水口检查9.1检查井检查应在管道检测之前进行。
9.2检查井检查的基本内容应符合表9.2-1 的规定，雨水口检查的基本内容应符合表9.2-2 的规定。
检查井和雨水口检查时应现场填写记录表格，并应符合本手册附录B的规定。
9.3塑料检查井检查的内容除应符合第9.2条的规定以外，还应检查井筒变形、接口密封状况。
9.4当对检查井内两条及以上的进水管道或出水管道进行排序时，应符合下列规定：9.4.1检查井内出水管道应采用罗马数字Ⅰ、Ⅱ……按逆时针顺序分别表示；9.4.2检查井内进水管道应以出水管道Ⅰ为起点，按顺时针方向采用大写英文字母 A、B、C……顺序分别表示；9.4.3当在垂直方向有重叠管道时，应按其投影到井底平面的先后顺序进行排序；9.4.4各流向的管道编号应采用与之相连的下游井或上游井的编号标注。
10 成果资料10.1 检测工作结束后应编写检测与评估报告。
10.2 检测与评估报告的基本内容应符合下列规定：10.2.1 应描述任务及管道概况，包括任务来源、检测与评估的目的和要求、被检管段的平面位置图、被检管段的地理位置、地质条件、检测时的天气和环境、检测日期、主要参与人员的基本情况、实际完成的工作量等；10.2.2应记录现场踏勘成果，应按本规程附录 C 的要求绘制排水管道沉积状况纵断面图，应按本规程附录 D 的要求填写排水管道缺陷统计表、管段状况评估表、检查井检查情况汇总表；10.2.3应按本规程附录 D 的要求填写排水管道检测成果表；10.2.4 应说明现场作业和管道评估的标准依据、采用的仪器和技术方法，以及其他应说明的问题及处理措施；10.2.5应提出检测与评估的结论与建议。
10.3 提交的检测与评估资料应包括下列内容：10.3.1任务书、技术设计书。
10.3.2所利用的已有成果资料。
10.3.3现场工作记录资料，包括：1）检测单位、监督单位等代表签字的证明资料；2）排水管道现场踏勘记录、检测现场记录表、检查井检查记录表、雨水口检查记录表、工作地点示意图、现场照片。
10.3.4检测与评估报告。
10.3.5影像资料。
11、检测设备及辅助工具CCTV爬行器、CCTV主控器、CCTV线缆盘、将CCTV爬行器放入井内的相关配套仪器一套、井钩、喷漆、油漆、测距仪、气体（毒气）检测仪、雨靴、连体防水服、安全绳、安全帽、安全服、中型铁锤、大铁锤、撬棍、手套、移动硬盘、照相机、聚光强光手电筒、锥桶、交通荧光指挥棒、卷尺、防止磨损CCTV线缆的辅助设备、反光衣、潜望镜、潜望镜连接杆。
12、检测环境常温、普通环境。
13、CCTV的使用安全及注意事项如下：13.1 CCTV设备的机壳与安全地可靠相连。
13.2 不能将CCTV放置在温度过高或过低的环境。
13.3 不能将CCTV长时间暴露在雨水中或过于潮湿的环境。
13.4 不能将CCTV放置于磁力的物品附近。
13.5 切勿掉落抛掷等行为让其遭受强大的撞击。
13.6 CCTV在运输搬动的过程中务必要轻拿轻放。
13.7 为了防止出现电器故障，雨天应避免主机控制箱直接暴露在雨中使用，小雨的情况下可以用伞遮档主机箱和发电机，大中雨应该放到车内或其它安全处。
13.8 CCTV所有的19芯插座应该链接好，应该拧上防尘帽。
13.9 爬行器虽然是防水设备，但是工作前应该检查所有接头的紧固螺母是否拧紧。
13.10 爬行器因为密封性的原因不要随意坼散，防止密封性不好，漏水导致机器故障。
13.11 CCTV实地工作前必须进行全方位的操作检测。
13.12 外语和完成后，必须做好设备的清洁保养工作。
13.13 CCTV检测作业全程必须首先保证人身安全和设备安全。
13.14在外面作业时辅助人员在经验不足的情况下，应该尽可能的听从主测的安排，以确保工程安全及时的完成。
13.15外出作业前应该清点仪器设备，以确保外出作业能正常运转。
13.16外业结束前也应该清点仪器，以确保仪器不丢失。
13.17外业是打开井盖前应先注意井盖是否连接好，小心外业人员受伤；外业结束时应该确保井盖是正常的放置状态，避免造成工程事故和人员安全事故；如若发现有些井的井盖是坏的活着丢失了，应该主动与相关市政部门联系，以免发生交通意外。
13.18CCTV爬行器的镜头旋转必须由主机箱遥控，尽量避免用手使其旋转，以免损坏仪器。
CCTV检测结束前应该通过遥控箱遥控镜头复位。
14、潜望镜的使用安全和注意事项：14.1 潜望镜在操作中必须小心镜头的安全，必须尽可能的保证镜头不沾水。
