电力系统故障录波装置成庄工区焦海君教学目的:通过学习,使学员对故障录波装置的应用.发展有简单了解,并在此基础之上理解.掌握故障录波装置的硬件构成.装置各部分的操作方法。
并通过典型故障波形的分析#使大家具备初步分析故障波形的能力。
故障录波装置的硬件构成;教学重点:。
故障录波装置的操作说明;0典型故障波形的分析。
概述故障录波装置的硬件构成录波装置的操作说明典型波形的分析第一节概述厂故障录波装置主要用于发电厂.220KV及以上变' 电所和110KV重要变电所,便于分析电力系统故障及继电保护和安全自动装置在事故过程中的动作{青况,迅速判断线路故障的位置丿(1)为正确分析事故原因.及时处理事故提供重要依据。
\____________________________________________________________________________________________________________________________________________ y(2)帮助寻找故障点#加快处理事故进程,减轻巡线人员劳动强度。
\___________________________________ ________________________________________________________________________________________________________ /根据装置记录的数据或波形,可以推算出一次电流、电压数值,由此计算出故障点位置,使巡线范围大大缩小, 省时、省力,对迅速恢复供电具有重要的作用。
_______________________________ r(3)分析评价继电保护及自动装置的动作情况,及时发现设备缺陷,以便消除事故隐患。
根据录波资料,可以正确评价继保和自动装置工作情况(正确动作.误动.拒动),同时,真实记录了断路器的情况(跳.合闸时间,拒动.跳跃.断相等),可发现断路器存在的问题,消除隐患。

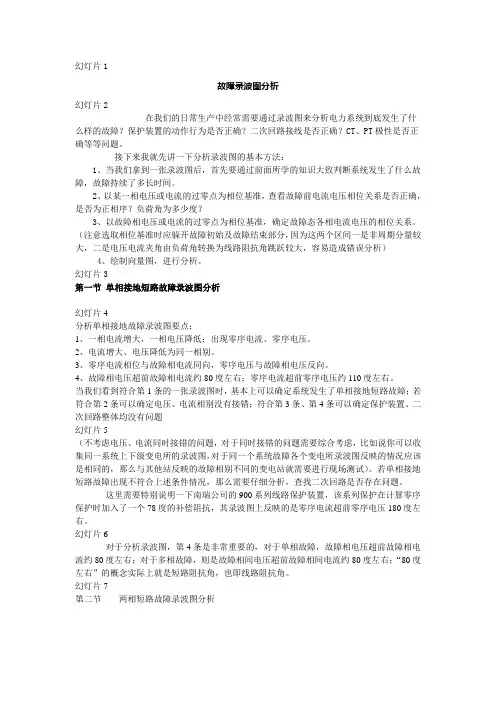

故障录波图讲义幻灯片1故障录波图分析幻灯片2在我们的日常生产中经常需要通过录波图来分析电力系统到底发生了什么样的故障?保护装置的动作行为是否正确?二次回路接线是否正确?CT、PT极性是否正确等等问题。
接下来我就先讲一下分析录波图的基本方法:1、当我们拿到一张录波图后,首先要通过前面所学的知识大致判断系统发生了什么故障,故障持续了多长时间。
2、以某一相电压或电流的过零点为相位基准,查看故障前电流电压相位关系是否正确,是否为正相序?负荷角为多少度?3、以故障相电压或电流的过零点为相位基准,确定故障态各相电流电压的相位关系。
(注意选取相位基准时应躲开故障初始及故障结束部分,因为这两个区间一是非周期分量较大,二是电压电流夹角由负荷角转换为线路阻抗角跳跃较大,容易造成错误分析)4、绘制向量图,进行分析。
幻灯片3第一节单相接地短路故障录波图分析幻灯片4分析单相接地故障录波图要点:1、一相电流增大,一相电压降低;出现零序电流、零序电压。
2、电流增大、电压降低为同一相别。
3、零序电流相位与故障相电流同向,零序电压与故障相电压反向。
4、故障相电压超前故障相电流约80度左右;零序电流超前零序电压约110度左右。
当我们看到符合第1条的一张录波图时,基本上可以确定系统发生了单相接地短路故障;若符合第2条可以确定电压、电流相别没有接错;符合第3条、第4条可以确定保护装置、二次回路整体均没有问题幻灯片5(不考虑电压、电流同时接错的问题,对于同时接错的问题需要综合考虑,比如说你可以收集同一系统上下级变电所的录波图,对于同一个系统故障各个变电所录波图反映的情况应该是相同的,那么与其他站反映的故障相别不同的变电站就需要进行现场测试)。
若单相接地短路故障出现不符合上述条件情况,那么需要仔细分析,查找二次回路是否存在问题。
这里需要特别说明一下南瑞公司的900系列线路保护装置,该系列保护在计算零序保护时加入了一个78度的补偿阻抗,其录波图上反映的是零序电流超前零序电压180度左右。
幻灯片1故障录波图分析幻灯片2在我们的日常生产中经常需要通过录波图来分析电力系统到底发生了什么样的故障?保护装置的动作行为是否正确?二次回路接线是否正确?CT、PT极性是否正确等等问题。
接下来我就先讲一下分析录波图的基本方法:1、当我们拿到一张录波图后,首先要通过前面所学的知识大致判断系统发生了什么故障,故障持续了多长时间。
2、以某一相电压或电流的过零点为相位基准,查看故障前电流电压相位关系是否正确,是否为正相序?负荷角为多少度?3、以故障相电压或电流的过零点为相位基准,确定故障态各相电流电压的相位关系。
(注意选取相位基准时应躲开故障初始及故障结束部分,因为这两个区间一是非周期分量较大,二是电压电流夹角由负荷角转换为线路阻抗角跳跃较大,容易造成错误分析)4、绘制向量图,进行分析。
幻灯片3第一节单相接地短路故障录波图分析幻灯片4分析单相接地故障录波图要点:1、一相电流增大,一相电压降低;出现零序电流、零序电压。
2、电流增大、电压降低为同一相别。
3、零序电流相位与故障相电流同向,零序电压与故障相电压反向。
4、故障相电压超前故障相电流约80度左右;零序电流超前零序电压约110度左右。
当我们看到符合第1条的一张录波图时,基本上可以确定系统发生了单相接地短路故障;若符合第2条可以确定电压、电流相别没有接错;符合第3条、第4条可以确定保护装置、二次回路整体均没有问题幻灯片5(不考虑电压、电流同时接错的问题,对于同时接错的问题需要综合考虑,比如说你可以收集同一系统上下级变电所的录波图,对于同一个系统故障各个变电所录波图反映的情况应该是相同的,那么与其他站反映的故障相别不同的变电站就需要进行现场测试)。
若单相接地短路故障出现不符合上述条件情况,那么需要仔细分析,查找二次回路是否存在问题。
这里需要特别说明一下南瑞公司的900系列线路保护装置,该系列保护在计算零序保护时加入了一个78度的补偿阻抗,其录波图上反映的是零序电流超前零序电压180度左右。
