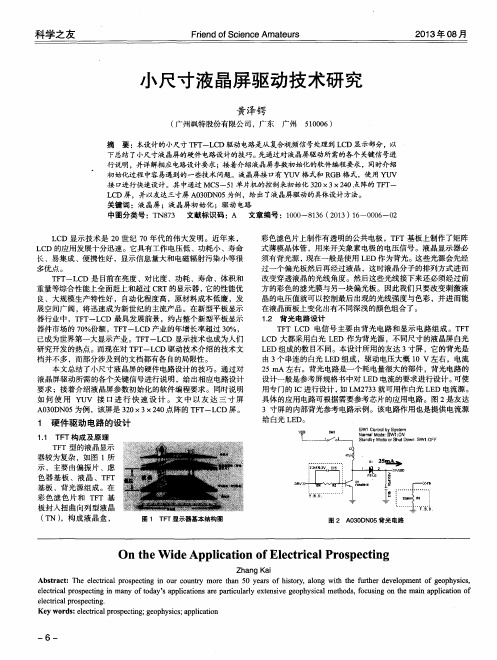

液晶显示器中屏幕驱动技术研究

TFT_LCD液晶显示器的驱动原理详解TFT液晶显示器是一种广泛应用于电子产品中的显示技术，它具有亮度高、色彩鲜艳、对比度高等特点。

其驱动原理涉及到液晶分子的操控和信号的产生，下面将详细介绍TFT_LCD液晶显示器的驱动原理。

TFT液晶显示器的基本构造是将两块玻璃基板之间夹上一层液晶材料并加上一层透明导电材料形成液晶屏幕。

液晶是一种具有各向异性的有机材料，其分子有两种排列方式：平行排列和垂直排列。

平行排列时液晶分子可以使光线通过，垂直排列时则阻止光线通过。

这种液晶分子的特性决定了TFT液晶显示器的驱动原理。

TFT液晶显示器的显示过程是通过将电信号施加到液晶分子上来实现的。

在TFT液晶显示器中，每个像素都有一个薄膜晶体管（TFT）作为驱动器，这个晶体管可以控制液晶分子的排列方式。

当电压施加到晶体管上时，晶体管会打开，液晶分子垂直排列，使得背光通过液晶层后被过滤器颜色选择，从而显示对应的颜色。

当电压不再施加到晶体管上时，晶体管关闭，液晶分子平行排列，背光被完全阻挡，形成黑色。

为了产生详细的图像，TFT液晶显示器采用了阵列式的组织结构。

在每个像素之间有三个基色滤光片，分别为红色、绿色和蓝色。

液晶层上的每个像素都与一个TFT晶体管和一个电容器相连。

当电压施加到TFT晶体管上时，电容器会积蓄电荷，触发液晶分子的排列，从而控制对应像素的颜色。

在驱动原理的实现过程中，TFT液晶显示器需要一个控制器来产生电信号。

控制器通过一个复杂的算法，将输入的图像数据转化为适合TFT液晶显示器的电信号，以实现图像的显示。

控制器还负责对TFT晶体管进行驱动，为每个像素提供适当的电压。

另外，TFT液晶显示器还需要背光模块来提供光源。

背光模块通常使用冷阴极荧光灯（CCFL）或者白色LED来产生光线。

背光通过液晶分子的排列方式来调节光的透过程度，从而形成不同的颜色。

为了提供更好的显示效果，在TFT液晶显示器中还需要增加背光的亮度和对比度的调节功能。

不加电压加电压图２－３电光效应（ＴＮ，常白模式）ＴＮ型液晶有两种结构：ＮＷ（常白型：Ｎｏｍ融ｌｙＷｌｌｉｔｅ）和ＮＢ（常黑型：ＮｏｍａｌｌｖＢｌａｃｋ）。

所谓ＮＷ，是指当对液晶面板不施加电压时，所看到的面板是透光的画面，也就是亮的画面；反之，当对液晶面板不施加电压时，如果面板无法透光，就称之为ＮＢ。

从图２－２可以看出，对ＴＮ型的液晶而言，位于上下玻璃的配向膜都是互相垂直的，而ＮＢ与Ｎｗ的差别就只在于偏光板的相对位置不同而已。

对ＮＢ来说，其上下偏光板的极性是互相平行的，所以当不施加电压时，光线会因为液晶将之旋转９０度的极性而无法透光，如图２．４所示。

而一般应用于桌面显示器或笔记本电脑则多为Ｎｗ的配置，因为一般计算机软件的使用环境中整个屏幕大多是亮点，也就是说计算机软件多为白底黑字的应用。

因为Ｎｗ的亮点不需要加电压，平均起来也会比较省电。

ＮＢ的应用环境就大多是属于显示屏为黑底的应用了，在液晶电视中多采用ＮＢ型液晶。

图２４Ｎｗ讲ｏｒＩＩｌａｌｌｙⅥ妇）模式与ＮＢ州ｏｍａｌｌｙＢｌａｃｋ）模式２．１．２Ｔ＿Ｔ－ＬＣＤ结构图２－５给出了唧：ＬｃＤ面扳的结构图。

其中包括：偏光板、玻璃基板、彩色板、透明电极、信号电极、扫描电极、液晶、１１玎。

其中偏光板前文已介绍过，目的是使通过的光波极化。

透明的玻璃基本则是液晶和其他器件得以附着的“骨架”；同时玻璃刻有锯齿状的沟槽，使长棒状的液晶分子沿着沟槽整齐排列。

彩色滤光片有Ｒ、Ｇ、Ｂ三种颜色．目的是使通过的光线变成显示三基色，再通过混合形成各种显示颜色。

上方透明电极亦称为ＣｏＭ电极，为所有液晶的公共电极：下方透明电极称为显示电极，通过１ｆＩ呵与信号电极相连。

中间的液晶一般为前文所提到的１Ｎ型液晶。

扫描电极和信号电极分别接ｎ叮的Ｇａｌｅ和Ｓｏｕｒｃｅ端，控制ｎ叩的通断，使显示电压能加在液晶下方的显示电极上，与ＣＯＭ电极共同控制液晶两端的绝对电压值，改变液晶的扭转程度，从而改变光线通量，以达到显示不同颜色之功效。

液晶显示器件中无源矩阵驱动的交叉效应液晶显示器是现代电子产品中广泛使用的一种显示技术，其主要特点是能够实现高清晰度、低功耗、轻薄等优点。

其中，无源矩阵驱动技术是一种常见的液晶显示器驱动方式，但是在实际应用中，会出现交叉效应的问题，影响显示效果。

本文将对液晶显示器件中无源矩阵驱动的交叉效应进行探讨。

一、无源矩阵驱动技术简介无源矩阵驱动技术是一种常见的液晶显示器驱动方式，其原理是通过一组行和列的交叉电极来控制液晶分子的取向，从而实现像素点的开关。

在无源矩阵驱动技术中，每个像素点由一个行和一个列的电极控制，因此需要的驱动电路较为简单，成本较低，适用于大尺寸液晶显示器。

二、交叉效应的产生原因在无源矩阵驱动技术中，由于每个像素点只有两个电极控制，因此在切换像素点时，会出现一定的交叉效应。

具体来说，当某个像素点切换时，其行和列的电极会同时受到电荷的影响，从而影响周围像素点的显示效果。

这种交叉效应会导致图像出现模糊、扭曲等问题，影响显示效果。

三、交叉效应的解决方法为了解决无源矩阵驱动技术中的交叉效应问题，目前主要采用以下几种方法：1.增加像素点的电极数目：通过增加像素点的电极数目，可以减少交叉效应的影响。

例如，采用主动矩阵驱动技术，每个像素点都有三个或更多的电极控制，可以有效减少交叉效应的影响。

2.优化驱动电路：通过优化驱动电路的设计，可以减少交叉效应的影响。

例如，采用高速驱动电路，可以减少电荷积累的时间，从而减少交叉效应的影响。

3.采用补偿技术：通过采用补偿技术，可以减少交叉效应的影响。

例如，采用预切换技术，在切换像素点之前，先对周围像素点进行预切换，从而减少交叉效应的影响。

四、总结无源矩阵驱动技术是一种常见的液晶显示器驱动方式，但是在实际应用中，会出现交叉效应的问题，影响显示效果。

为了解决这个问题，可以采用增加像素点的电极数目、优化驱动电路、采用补偿技术等方法。

随着液晶显示器技术的不断发展，相信交叉效应问题会得到更好的解决，为用户带来更加清晰、流畅的显示效果。

基于MST703的TFT-LCD驱动方案研究与设计张旭;张红娟;靳宝全;王东【摘要】针对小尺寸TFT-LCD的驱动电路复杂、功耗大、成本高等问题，提出一种基于单片式视频IC、双重稳压以及π型滤波的新型驱动方案。

主芯片采用嵌入式视频驱动芯片MST703，设计了其硬件电路及驱动程序，进而设计融合DC/DC 变换器和线性稳压芯片的两级调压电路，有效降低了电压转换损耗、提高了稳压精度，并通过多重滤波电路实现了对电磁干扰的抑制。

最后通过CMOS广角摄像头视频信号进行试验验证，能够实现分辨率为800×480的TFT-LCD的低时延、高稳定显示。

%In view of the present small size TFT-LCD’s driver circuit is complex and costs high and have a big pow⁃er consumption,a kind of simple driving scheme has been designed. This scheme is based on monolithic video IC and its voltage is supplied by dual voltage stabilizing circuit,and the π filter is used. MST703,a dedicated video driver chip is used as the main chip. Firstly,its drive circuit and drivers are designed. Then two levels of voltage reg⁃ulation circuit based on DC/DC converters and linear regulator chip are designed. And it can effectively reduce the voltage conversion losses and achieve the suppression of electromagnetic interference(EMI). The EMI is sup⁃pressed through multiple filtering circuits.Finally,the test by used CMOS wide-angle camera video signal is made, and it can achieve a low latency and high stability display of a TFT-LCD with a resolution of 800×480.【期刊名称】《电子器件》【年(卷),期】2015(000)006【总页数】5页(P1268-1272)【关键词】TFT-LCD;MST703;驱动电路;开关电源【作者】张旭;张红娟;靳宝全;王东【作者单位】太原理工大学电气与动力工程学院，太原030024;太原理工大学电气与动力工程学院，太原030024;太原理工大学新型传感器与智能控制教育部与山西省重点实验室，太原030024;太原理工大学新型传感器与智能控制教育部与山西省重点实验室，太原030024【正文语种】中文【中图分类】TN919.8;TP314自进入信息时代以来，人们在社会活动和日常生活中越来越多的用到了信息显示技术。

lcd屏幕驱动原理1.引言1.1 概述引言部分旨在介绍本篇文章的主要内容和背景。

本文将详细讨论LCD （Liquid Crystal Display，液晶显示器）屏幕的驱动原理。

LCD屏幕作为现代电子产品中广泛应用的显示器件之一，具有节能、清晰、轻薄等特点，被广泛应用于智能手机、平板电脑、电视、计算机显示器等设备中。

在本文中，我们将首先介绍LCD屏幕的基本原理，包括液晶分子的排列结构、光的透射和偏振特性等。

了解这些基本原理将为后续的驱动工作原理提供必要的背景知识。

接下来，本文将重点探讨LCD屏幕的驱动工作原理。

作为一种主动矩阵显示技术，LCD屏幕的驱动原理涉及到电场调控液晶分子的排列状态，从而实现像素点的显示。

我们将详细解释液晶分子在不同电压下的排列方式，以及如何通过电路信号的控制来实现各种显示效果。

通过对LCD屏幕的驱动原理进行深入的研究和探索，我们可以更好地理解其工作原理，为设计和优化LCD驱动电路提供指导和参考。

同时，我们也可以借此机会探讨一些新兴的LCD驱动技术和未来的发展趋势。

在本篇文章的后续章节中，我们将按照以上提到的大纲，分别介绍LCD 屏幕的基本原理和驱动工作原理，并在结论部分对所讨论的内容进行总结和展望。

希望通过本文的阅读，读者能够对LCD屏幕的驱动原理有一个更清晰的认识，并对相关技术的研究和应用提供一些启发和帮助。

1.2文章结构文章结构部分的内容如下:文章结构部分旨在介绍本文的整体结构和每个部分的主要内容，以便读者能够更好地理解和阅读本文。

本文分为引言、正文和结论三个主要部分。

引言部分主要是对整篇文章进行概括性介绍。

首先，我们会简要概述LCD屏幕驱动原理的背景和重要性。

然后，我们将介绍文章的结构和每个部分的主要内容，以便读者能够有一个整体的把握。

正文部分是本文的主体部分，包括了LCD屏幕的基本原理和LCD屏幕驱动的工作原理。

在2.1小节中，我们将详细介绍LCD屏幕的基本原理，包括LCD的构造和LCD显示原理。

液晶显示器的动态驱动原理液晶显示的动态驱动法是循环地给每行电极施加选择脉冲，同时所有列电极给出这个行像素的选择或非选择的驱动脉冲，从而实现某行所有显示像素的驱动。

这种行扫描是逐行顺序进行的，循环周期很短，使得液晶显示屏上呈现稳定的图像效果。

我们把液晶显示的扫描驱动方式称为动态驱动法，亦称多种寻址驱动法。

在一帧中每一行的选择时间是均等的。

假设一帧的扫描行数为N,扫描一帧的时间为1,那么一行所占有的选择时间为一帧时间的1/N,这个值被称作为占空比系数。

在同等电压下，扫描行数的增多将使占空比下降，从而引起液晶像素上的变电场电压的有效值下降，降低了显示质量。

因此随着显示像素的增多，为了保证显示质量，就需要适度地提高驱动电压，达到提高电场电压的有效值，也可以采用双屏幕电极排布结构，以提高占空比系数在动态驱动方式下，某一液晶像素（选择点）呈现显示效果是由施加在列电极上的选择电压与施加在列电极上的选择电压的合成来实现的。

与这个像素不在同一行和同一列的像素（非选点）都处在非选状态下，与这个像素在同一行或同一列的像素均有选择电压加入，称之为半选择点。

这个点的电场电压处于液晶的阈值电压附近时，屏幕上将出现不应有的半屏显示现象，使得显示对比度下降，这种现象叫做…交叉效应“.在动态驱动方法中解决”交叉效应“的方法是采用平均电压法，即把液晶的驱动电压等分成若干档，如a档。

适当地提高非选择点的电压，如1/a倍差于选择电压，从而降低半选点上两电极上的电压差。

这种方法称偏压法。

动态驱动法加入了偏压法使其更加完美，它广泛应用了点阵型液晶显示器件和多路结构液晶显示器件的驱动上。

当扫描行数N=1时，动态驱动就等于静态驱动。

由于静态驱动法没有交叉效应，所以也就没有偏压法的介入。

由于动态驱动采用了偏压法，使输出驱动的脉冲序列有四种电压变化形式，并且行驱动还伴有相位的偏移，因此在驱动电路中就不能简单地采用异或门电路。

动态驱动电路的实现可以等效为两组”开关“电路。

液晶驱动原理液晶显示技术是一种利用电场控制液晶分子排列来实现图像显示的技术。

而液晶驱动原理则是指控制液晶显示的电路和信号处理技术。

液晶显示器广泛应用于电子产品中，如手机、电视、电脑显示器等。

下面我们将详细介绍液晶驱动原理的相关知识。

首先，液晶显示器的基本结构包括液晶面板、驱动电路和背光源。

液晶面板由两块玻璃基板夹着一层液晶材料构成，液晶材料在电场的作用下改变光的透过性。

驱动电路则是用来控制液晶面板中每个像素点的电场强度，从而控制每个像素点的亮度和颜色。

背光源则提供光源，使得液晶显示器能够显示出图像。

其次，液晶显示器的驱动原理主要包括两种类型，被动矩阵驱动和主动矩阵驱动。

被动矩阵驱动是指每个像素点由行和列的交叉处的电压控制，其结构简单，但是刷新率较低，适用于一些简单的显示设备。

而主动矩阵驱动则是指每个像素点都有独立的驱动电路，可以实现高刷新率和高分辨率的显示效果，适用于高端的显示设备。

另外，液晶显示器的驱动原理还涉及到液晶分子的排列和扭曲。

液晶分子在不同的电场作用下会呈现不同的排列状态，从而改变光的透过性。

而扭曲则是指液晶分子在电场作用下会发生扭曲变形，从而改变光的偏振方向。

这些特性都是液晶显示器能够显示图像的基础。

最后，液晶显示器的驱动原理还需要考虑到色彩管理和灰度控制。

色彩管理是指如何控制液晶显示器显示出准确的颜色，需要考虑到液晶面板的色彩校正和色彩空间的转换。

而灰度控制则是指如何控制液晶显示器显示出丰富的灰度级别，需要考虑到驱动电路的位深和灰度级别的映射关系。

总的来说，液晶显示器的驱动原理涉及到液晶分子的排列、电场控制、色彩管理和灰度控制等多个方面。

了解这些知识有助于我们更好地理解液晶显示技术，并且在实际应用中能够更好地进行设计和调试。

希望本文对大家有所帮助。

背光驱动原理背光驱动技术是指在液晶显示器中，利用背光源来照亮液晶屏幕，从而实现图像显示的一种技术。

背光驱动原理是液晶显示器技术中的重要组成部分，下面将对背光驱动原理进行详细介绍。

首先，我们需要了解液晶显示器的结构。

液晶显示器主要由液晶屏和背光源组成。

液晶屏是由一层薄膜晶体组成的，通过控制电场来改变液晶分子的排列状态，从而实现图像的显示。

而背光源则是为了照亮液晶屏幕，使图像能够被观察到。

背光驱动原理的核心在于如何控制背光源的亮度和色彩，以达到最佳的显示效果。

目前常用的背光源包括冷阴极管（CCFL）和LED。

在液晶显示器中，背光源通常是位于液晶屏幕的背面，因此被称为背光源。

背光驱动原理的基本工作原理是利用电路控制背光源的亮度和色彩。

在液晶显示器中，背光源的亮度和色彩会影响到图像的显示效果，因此需要精确的控制。

一般来说，背光源的亮度是通过调节电流来实现的，而色彩则是通过控制不同颜色的LED来实现的。

在液晶显示器中，背光源的控制电路通常由PWM调光控制器和电源管理单元组成。

PWM调光控制器可以通过调节脉冲宽度来控制LED的亮度，从而实现背光源的亮度调节。

而电源管理单元则负责为背光源提供稳定的电源，并监测背光源的工作状态，以保证其正常工作。

除了亮度和色彩的控制，背光驱动原理还涉及到背光源的均匀性和稳定性。

在液晶显示器中，背光源的均匀性和稳定性对图像的质量有着重要的影响。

因此，背光驱动原理还需要考虑如何实现背光源的均匀照明和稳定工作。

总的来说，背光驱动原理是液晶显示器技术中的重要组成部分，它通过精确的控制背光源的亮度、色彩、均匀性和稳定性，实现了液晶显示器的高质量图像显示。

随着技术的不断进步，背光驱动原理也在不断演进，为液晶显示器的发展提供了强大的支持。
