热轧钢板表面缺陷检测及识别技术研究

钢板表面缺陷检测技术的研究与应用一、引言随着工业化进程的不断推进，钢材作为基本的建筑材料，在建筑、桥梁、交通运输等领域得到了广泛的应用。

钢材品质的好坏直接影响到工程质量和安全性，因此钢板表面缺陷的检测变得尤为重要。

本文将从钢板表面缺陷检测技术的研究与应用的角度出发，分析目前常见的钢板表面缺陷检测技术及其应用。

二、钢板表面缺陷检测技术1.目视检测法目视检测法是一种最简单、最常用的缺陷检测方法，通过肉眼观察钢板表面缺陷的方式来进行识别。

这种检测方法的优点是成本低，操作简单，但是存在识别不准确、实时性差等缺陷。

2.磁粉检测法磁粉检测法是通过涂覆磁粉或将磁粉喷涂到钢板表面，并产生磁场，利用磁粉在缺陷附近产生聚集并形成缺陷轮廓线来检测缺陷。

这种方法能够检测到较小的缺陷，但是需要对钢板进行磁化处理，同时也会对环境造成一定的污染。

3.超声波检测法超声波检测法是一种通过超声波对钢板进行检测的方法。

利用超声波在材料中的传播规律，来检测钢板表面的缺陷。

这种方法具有检测速度快、操作简单、准确性高等优点，但是对于不同类型的缺陷，需要针对性的选择超声波探头。

4.电磁感应检测法电磁感应检测法是一种利用钢材表面的电磁感应来检测缺陷的技术。

该技术不需要对钢板进行磁化处理，并且对环境无污染，但是需要针对不同的缺陷类型选择不同类型的探头。

5.激光检测法激光检测法利用激光束对钢板进行激发，通过反射光信号来检测表面缺陷。

这种方法具有高速、高精度、无需接触样品以及无需待机的优点，但是价格昂贵，操作复杂。

三、钢板表面缺陷检测技术的应用1.建筑领域在建筑领域，需要对钢板进行缺陷检测，主要是因为缺陷可能导致安全问题。

钢板在建筑领域的主要应用包括建筑物外立面、建筑辅助结构以及建筑桥梁。

基于不同的要求，通常选择不同的检测技术。

2.交通运输领域在交通运输领域，需要对钢板进行局部的缺陷检测，主要是因为缺陷可能对车辆或船只产生破坏。

主要包括汽车的轮胎和汽车底盘板的检测、火车铁轨以及船舶的钢板表面检测。

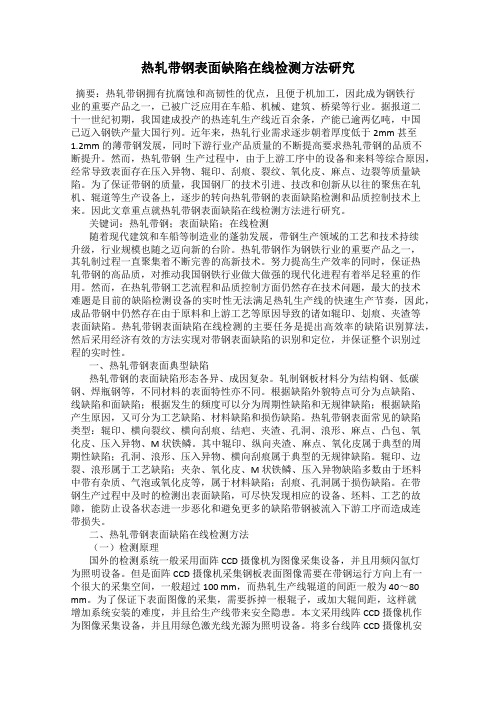

热轧带钢表面缺陷在线检测方法研究摘要：热轧带钢拥有抗腐蚀和高韧性的优点，且便于机加工，因此成为钢铁行业的重要产品之一，已被广泛应用在车船、机械、建筑、桥梁等行业。

据报道二十一世纪初期，我国建成投产的热连轧生产线近百余条，产能已逾两亿吨，中国已迈入钢铁产量大国行列。

近年来，热轧行业需求逐步朝着厚度低于2mm甚至1.2mm的薄带钢发展，同时下游行业产品质量的不断提高要求热轧带钢的品质不断提升。

然而，热轧带钢生产过程中，由于上游工序中的设备和来料等综合原因，经常导致表面存在压入异物、辊印、刮痕、裂纹、氧化皮、麻点、边裂等质量缺陷。

为了保证带钢的质量，我国钢厂的技术引进、技改和创新从以往的聚焦在轧机、辊道等生产设备上，逐步的转向热轧带钢的表面缺陷检测和品质控制技术上来。

因此文章重点就热轧带钢表面缺陷在线检测方法进行研究。

关键词：热轧带钢；表面缺陷；在线检测随着现代建筑和车船等制造业的蓬勃发展，带钢生产领域的工艺和技术持续升级，行业规模也随之迈向新的台阶。

热轧带钢作为钢铁行业的重要产品之一，其轧制过程一直聚集着不断完善的高新技术。

努力提高生产效率的同时，保证热轧带钢的高品质，对推动我国钢铁行业做大做强的现代化进程有着举足轻重的作用。

然而，在热轧带钢工艺流程和品质控制方面仍然存在技术问题，最大的技术难题是目前的缺陷检测设备的实时性无法满足热轧生产线的快速生产节奏，因此，成品带钢中仍然存在由于原料和上游工艺等原因导致的诸如辊印、划痕、夹渣等表面缺陷。

热轧带钢表面缺陷在线检测的主要任务是提出高效率的缺陷识别算法，然后采用经济有效的方法实现对带钢表面缺陷的识别和定位，并保证整个识别过程的实时性。

一、热轧带钢表面典型缺陷热轧带钢的表面缺陷形态各异、成因复杂。

轧制钢板材料分为结构钢、低碳钢、焊瓶钢等，不同材料的表面特性亦不同。

根据缺陷外貌特点可分为点缺陷、线缺陷和面缺陷；根据发生的频度可以分为周期性缺陷和无规律缺陷；根据缺陷产生原因，又可分为工艺缺陷、材料缺陷和损伤缺陷。

基于改进YOLOv5的热轧带钢缺陷检测近年来，热轧带钢在钢铁行业中的应用越来越广泛。

然而，由于生产过程中的各种因素，热轧带钢往往会出现缺陷，对产品质量产生负面影响。

因此，快速而准确地检测热轧带钢缺陷变得尤为重要。

本文将介绍一种基于改进YOLOv5的热轧带钢缺陷检测方法。

1. 研究背景热轧带钢是一种在钢铁行业中广泛使用的材料，广泛应用于汽车制造、机械制造、建筑工程等领域。

然而，由于生产过程中的不稳定因素，如温度、压力等，热轧带钢往往会出现各种缺陷，如划痕、裂纹等。

这些缺陷对产品的质量和使用寿命都有一定的影响。

因此，快速准确地检测热轧带钢缺陷成为一个迫切的问题。

2. YOLOv5原理YOLOv5是一种目标检测算法，由Joseph Redmon提出。

它采用单阶段检测的方法，将目标检测任务转化为一个回归问题，通过直接预测边界框和类别来实现目标检测。

相比于传统的两阶段检测方法，YOLOv5具有更快的检测速度和更高的准确性。

3. 改进思路在研究热轧带钢缺陷检测过程中，我们发现YOLOv5在缺陷检测方面存在一些不足之处。

为了提高检测准确性和鲁棒性，我们对YOLOv5进行了改进。

具体而言，我们提出了以下几点改进思路：3.1 增加训练数据量为了提高模型的泛化能力，我们收集了大量的热轧带钢缺陷样本，并进行了标注。

通过增加训练数据的多样性，可以使模型学习更多的特征，提高检测的准确性。

3.2 修改网络结构YOLOv5以Backbone+Neck+Head的结构进行目标检测，我们对网络结构进行了微调。

通过增加更多的卷积层和残差块，可以提取更丰富的特征信息，从而提高模型的检测能力。

3.3 引入注意力机制为了增强对关键特征的感知能力，我们在网络中引入了注意力机制。

注意力机制能够自动学习和分配特征的重要性，使得网络能够更加关注与缺陷相关的特征，提高检测的准确性。

4. 实验结果我们使用收集的热轧带钢缺陷数据集对改进后的YOLOv5进行了训练和测试。

热轧钢板表面缺陷的检测与分析热轧钢板是一种广泛应用于建筑、汽车制造、机械制造等领域的重要原材料。

然而，在生产过程中，由于各种原因，表面缺陷的出现可能会导致产品质量下降和成本增加。

因此，对热轧钢板表面缺陷的检测与分析显得尤为重要。

一、热轧钢板表面缺陷的类型及对产品的影响热轧钢板表面缺陷主要包括凹坑、麻点、龟裂、氧化皮以及斑纹等。

其中凹坑是表面缺陷中最为常见的一种，其直径通常不超过2mm。

麻点是一种颗粒状的表面缺陷，由于其分布不规则，对产品外观产生明显的影响。

龟裂是一种纵向裂纹，可能会导致磨损、开裂或断裂等问题。

氧化皮是由于表面未被充分清理而形成的一层轻微氧化层，对产品表面的涂层质量产生影响。

斑纹则是一种颜色不均匀的表面缺陷。

这些表面缺陷对产品质量产生的影响主要包括以下几个方面：1. 外观问题：表面缺陷对产品的外观产生明显的影响。

对于一些高端产品来说，外观质量尤为重要，因此表面缺陷自然也成为一个重要的质量指标。

2. 磨损和勾边问题：由于表面缺陷可能会导致产品表面更容易受到磨损，因此，这些表面缺陷也可能会导致产品的使用寿命更短。

3. 性能问题：表面缺陷可能会导致产品的强度、硬度、弯曲性等方面的性能下降，这可能会对产品的应用带来负面影响。

二、热轧钢板表面缺陷的检测方法为了保证产品质量，必须对热轧钢板表面缺陷进行检测。

以下是一些常见的热轧钢板表面缺陷检测方法：1. 眼识法：这是一种非常简单的方法，但是准确性低。

该方法要求对热轧钢板表面进行肉眼观察，以判断是否存在表面缺陷。

这种方法最大的缺点是可能漏检或误判。

2. 磁粉检测法：这种方法通过在表面涂上一种磁性粉末，并通过施加磁场来发现表面缺陷。

该方法可以检测出一些微小的缺陷，但对于一些更深的缺陷或者色素较浅的缺陷则无法做到有效的检测。

3. 磷酸色泽检测法：这种方法通过在热轧钢板表面涂上一种含有钯的磷酸液体，钯会与表面缺陷处的氧化皮反应并产生一种黑色沉淀物，从而揭示出表面缺陷。

热轧带钢表面质量缺陷原因分析热轧带钢是一种常见的金属材料，在工业生产中被广泛应用于制造各种结构件和零部件。

在生产过程中，热轧带钢的表面质量缺陷是一个常见的问题，它不仅影响产品的外观质量，还可能对其机械性能造成负面影响。

对热轧带钢表面质量缺陷的原因进行分析十分重要，可以帮助生产企业找到相应的解决办法，在生产过程中提高产品的质量和可靠性。

一、热轧带钢表面质量缺陷的种类热轧带钢的表面质量缺陷通常包括：划伤、皱褶、擦伤、氧化皮、轧辊痕、点蚀等。

这些缺陷可能是材料自身的质量问题，也可能是生产过程中的控制不当导致的。

下面我们将对这些缺陷的可能原因进行分析。

1. 材料原因热轧带钢的表面质量缺陷有时可能是由材料本身的质量问题引起的。

原材料表面存在裂纹、氧化皮或其他缺陷，这些缺陷在热轧过程中可能会被拉长或加深，导致最终产品的表面质量出现问题。

材料的成分控制不当也可能导致表面质量缺陷。

如果热轧带钢的成分中含有过多的杂质元素，或者成分不均匀，都可能导致产品表面出现氧化皮、点蚀等问题。

2. 生产设备原因热轧带钢的表面质量缺陷与生产设备的状态密切相关。

如果轧辊和支撑辊的表面粗糙度过高，或者轧辊与支撑辊之间的间隙控制不当，都可能在带钢表面留下轧辊痕、皱褶等缺陷。

如果冷却润滑系统不完善，轧辊和带钢之间的热量传递不均匀，也可能导致表面质量缺陷的出现。

3. 操作技术原因操作技术是影响热轧带钢表面质量的重要因素之一。

如果操作工人没有按照标准的操作规程进行操作，比如轧辊调整不当、带钢的张紧力不均匀等，都可能导致产品表面出现缺陷。

操作工人的技术水平也可能影响到产品的表面质量，如果操作工人操作不当，导致带钢受到剪切力过大或者受力不均匀，都可能导致表面质量出现问题。

4. 环境原因生产环境的干净度和温度湿度对热轧带钢的表面质量也有重要影响。

如果生产车间的环境干净度不够高，可能会导致带钢表面沾染杂质，影响产品的表面质量。

如果温度湿度控制不当，也可能导致产品表面出现氧化皮等问题。
