中华人民共和国国家标准电气装置安装工程接地装置施工及验收规范Code for construction and acceptance of grounding connection electric equipment installation engineeringGB50169-2006主编部门：中国电力企业联合会批准部门：中华人民共和国建设部施行日期：2006年11月1日中华人民共和国建设部公告第467号建设部关于发布国家标准《电气装置安装工程接地装置施工及验收规范》的公告R GX现批准《电气装置安装工程接地装置施工及验收规范》为国家标准，编号为GB 50169-2006，自2006年11月1日实施。
其中，第3.1.1、3.1.3（1、3）、3.1.4、3.2.4、3.2.5、3.2.9、3.3.1、3.3.3、3.3.4、3.3.5、3.3.11、3.3.12、3.3.13、3.3.14、3.3.15、3.3.16、3.3.19、3.4.1、3.4.2、3.4.3、3.4.8、3.5.1、3.5.2、3.5.3、3.5.5、3.6.1、3.6.2、3.7.10、3.7.11、3.8.3、3.3.8、3.3.9、3.3.10、3.3.11、3.9.1、3.9.4、3.10.2、3.10.3、3.11.3条（款）为强制性条文，必须严格执行。
原《电气装置安装工程接地装置施工及验收规范》GB50169-92同时废止。
规范本规范由建设部标准定额研究所组织中国计划出版社出版发行。

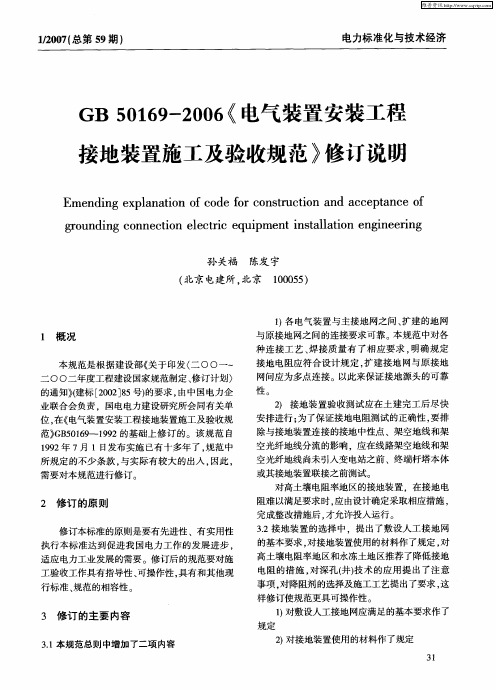

前言白色本规范是根据建设部《关于印发＜二○○一～二○○二年度工程建设国家标准制定、修订计划＞的通知》（建标[2002]85号）的要求，由国网北京电力建设研究院会同有关单位，在《电气装置安装工程接地装置施工及验收规范》GB 50169—92的基础上修订的。
rqc本规范共分4章，主要内容包括：总则；术语和定义；电气装置的接地；工程交接验收。
GB50169-92电气装置安装工程接地装置施工及验收规范第一章总则第1.0.1条为保证接地装置安装工程的施工质量，促进工程施工技术水平的提高，确保接地装置安全运行，制定本规范。
第 1.0.2条本规范适用于电气装置的接地装置安装工程的施工及验收。
第1.0.3条接地装置的安装应按已批准的设计进行施工。
第1.0.4条采用的器材应符合国家现行技术标准的规定，并应有合格证件。
第1.0.5条施工中的安全技术措施，应符合本规范和现行有关安全技术标准的规定。
第1.0.6条接地装置的安装应配合建筑工程的施工，隐蔽部分必须在覆盖前会同有关单位做好中间检查及验收记录。
第1.0.7条接地装置的施工及验收，除按本规范的规定执行外，尚应符合国家现行的有关标准、规范的规定。
第二章电气装置的接地第一节一般规定第2.1.1条电气装置的下列金属部分，均应接地或接零：一、电机、变压器、电器、携带式或移动式用电器具等的金属底座和外壳。
二、电气设备的传动装置。
三、屋内外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金属遮栏和金属门。
四、配电、控制、保护用的屏(柜、箱)及操作台等的金属框架和底座。
五、交、直流电力电缆的接头盒、终端头和膨胀器的金属外壳和电缆的金属护层、可触及的电缆金属保护管和穿线的钢管。
六、电缆桥架、支架和井架。
七、装有避雷线的电力线路杆塔。
八、装在配电线路杆上的电力设备。
九、在非沥青地面的居民区内，无避雷线的小接地电流架空电力线路的金属杆塔和钢筋混凝土杆塔。
十、电除尘器的构架。
十一、封闭母线的外壳及其他裸露的金属部分。
十二、六氟化硫封闭式组合电器和箱式变电站的金属箱体。
十三、电热设备的金属外壳。
十四、控制电缆的金属护层。
第2.1.2条电气装置的下列金属部分可不接地或不接零：一、在木质、沥青等不良导电地面的干燥房间内，交流额定电压为380V及以下或直流额定电压为440V及以下的电气设备的外壳；但当有可能同时触及上述电气设备外壳和已接地的其他物体时，则仍应接地。
中华人民共和国国家标准电气装置安装工程接地装置施工及验收规范GB 50169 - 2016条文说明修订说明《电气装置安装工程接地装置施工及验收规范》GB 50169-2016 ，经住房城乡建设部2016 年8 月18 日以第1260 号公告批准发布。
本规范是对《电气装置安装工程接地装置施工及验收规范》GB 50169-2006 的修订。
本规范上一版的主编单位是国网北京电力建设研究院（现中国电力科学研究院），参编单位是广东电力试验研究所、东北电业管理局第二工程公司、湖北电力建设一公司、北京电力建设公司、甘肃送变电工程公司、上海电力建设一公司、广州供电分公司、乐清市华夏防雷器材厂、武汉岱嘉电气技术有限公司、北京欧地安科技有限公司等，主要起草人是陈发宇、李谦、孙关福、孙克彬、余祥、穆德龙、雷宗灿、朱有山、马庆林、章国林、汪海涛、屈国庆、宋美云、佟建勋等。
本规范修订过程中，编制组进行了广泛的调查研究，总结了我国电气装置安装工程接地装置施工及验收的实践经验，同时参考了国外先进技术法规、技术标准。
为了方便广大设计、施工、科研、学校等单位有关人员在使用本规范时能正确理解和执行条文规定，《电气装置安装工程接地装置施工及验收规范》编制组按章、节、条顺序编制了本规范的条文说明，对条文规定的目的、依据以及执行中需注意的有关事项进行了说明，还着重对强制性条文的强制性理由作了解释。
但是，本条文说明不具备与规范正文同等的法律效力，仅供使用者作为理解和把握规范规定的参考。
目次1 总则............................................................................................................................. - 4 -2 术语............................................................................................................................. - 5 -3 基本规定........................................................................................................................... - 6 -4 电气装置的接地............................................................................................................... - 8 -4.1 接地装置的选择..................................................................................................... - 8 -4.2 接地装置的敷设..................................................................................................... - 9 -4.3 接地线、接地极的连接....................................................................................... - 10 -4.4 接地装置的降阻.................................................................................................... - 11 -4.5 风力发电机组与光伏发电站的接地................................................................... - 12 -4.6 接闪器的接地....................................................................................................... - 13 -4.7 输电线路杆塔的接地........................................................................................... - 13 -4.8 主（集）控楼、调度楼和通信站的接地........................................................... - 15 -4.9 继电保护及安全自动装置的接地....................................................................... - 16 -4.10 电力电缆金属于户层的接地............................................................................. - 16 -4.11 配电电气装置的接地 ......................................................................................... - 17 -4.12 建筑物电气装置的接地..................................................................................... - 17 -4.13 携带式和移动式用电设备的接地..................................................................... - 18 -4.14 防雷电感应和防静电的接地............................................................................. - 19 -5 工程交接验收................................................................................................................. - 20 -1 总则1.0.1 本条阐明了本规范编制的原则：为了保证接地装置的施工和验收质量而制定。
防止静电事故通用导则前言本标准是对GB12158 1990《防止静电事故通用导则》的修订。
本标准的第5、6、7、8章为强制性条文。
本标准修订过程中主要参考了PD CI.C／TR 50404：2003《机械安全避免静电危害的指南和推荐规范》、AN-SI/ESD-S20.20一1999《建立一个静电放电控制大纲》、IEC79-20 1996-10《爆炸性气体的静电点燃危险性》。
本标准主要进行了以下修订：——增加了相对湿度较低时静电危害容易发生，控制湿度可以防止静电危害发生的描述；——增加了防止静电危害管理措施的要求；——调整和增加了对静电消除器的使用规定；——增加了对暴露表面、分层结构、金属网、防静电绳索或软管、金属链、恶劣天气、合成材料等因素的对应要求；——修改了对管道施工中跨接的要求；——增加了非金属材料制造罐、管道的表面电阻和体电阻率的界限要求；——增加了人体静电的防护措施的内容；——删除了附录中最小点燃能量数据，增加了质量浓度上下限；——增加了多种物质的引爆、引燃的界限。
本标准的附录A为规范性附录，附录B、附录C和附录D为资料性附录。
1 范围本标准描述了静电放电与引燃，规定了静电防护措施、静电危害的安全界限及静电事故的分析和确定。
本标准适用于存在静电引燃(爆)等静电危害场所的设计和管理。
其他的静电危害(如静电干扰、静电损坏电子元件)可以参考本标准的有关条款。
本标准不适用于火炸药、电火工品的静电危害防范。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB 6950轻质油品安全静止电导率GB 6951轻质油品装油安全油面电位值GB 12014防静电工作服GB/T 15463--1995静电安全术语3 术语和定义下列术语和定义适用于本标准。
防止接地网和过电压事故为了防止接地网和过电压事故，根据近年来相关技术标准、规范，以及近几年的一些接地网和过电压事故情况，修订防止接地网和过电压事故的反事故措施。
原文中所有引用电力行业标准《接地装置工频特性参数测量导则》（DL/T 475—1992）之处，全部按最新标准修改为《接地装置特性参数测量导则》（DL/T 475—2006）。
另外把正文中引用的标准《输变电设备状态检修试验规程》（DL/T 393—2010）（执行状态检修的地区）、《电力设备预防性试验规程》（DL/T 596—1996）（未执行状态检修的地区）提至前言部分说明，各地根据具体情况相应参照标准中具体条款执行。
本次修订将防止接地网和过电压事故措施分为六部分，即防止接地网事故、防止雷电过电压事故、防止谐振过电压事故、防止变压器过电压事故、防止弧光接地过电压事故、防止无间隙金属氧化物避雷器事故，反事故措施尽量按照设计、基建、运行三个不同阶段分别提出。
原反措中有关防止并联电容器组的过电压的内容调整至第10章（防止串联电容器补偿装置和并联电容器装置事故。
根据目前电力系统的实际情况，金属氧化物避雷器基本完全取代阀式避雷器，因此，条文中取消了有关对阀式避雷器的反措要求。
条文为防止接地网和过电压事故，应认真贯彻《交流电气装置的接地》（DL/T 621—1997）、《接地装置特性参数测量导则》（DL/T 475—2006）、《交流电气装置的过电压保护和绝缘配合》（DL/T 620—1997）、《输变电设备状态检修试验规程》（DL/T 393—2010）、《电力设备预防性试验规程》（DL/T 596—1996）及其他有关规定，并提出以下重点要求。
接地装置是保证电气设备安全、稳定运行的重要部件，准确测量变电站的接地阻抗是非常重要的，试验必须严格执行《接地装置特性参数的测量导则》（DL/T 475—2006）中所规定的测量方法和要求。
在测量运行中的大、中型接地网的接地阻抗时，应尽可能消除地网中电压和电流的干扰，近几年变频技术的应用可有效地消除系统中干扰电压和干扰电流的影响，可准确的测量大中型接地网的接地阻抗。
国家标准___电气装置安装工程接地装置施工及验收规范_GB_50169-2006中华人民共和国国家标准电气装置安装工程接地装置施工及验收规范Code for construction and acceptance of grounding connection electric equipment installationengineeringGB 50169—2006建设部关于发布国家标准《电气装置安装工程接地装置施工及验收规范》的公告现批准《电气装置安装工程接地装置施工及验收规范》为国家标准，编号为GB 50169—2006，自2006年11月1日实施。
其中，第3.1.1、3.1.3(1、3)、3.1.4、3.2.4、3.2.5、3.2.9、3.3.1、 3.3.3、3.3.4、3.3.5、3.3.11、3.3.12、3.3.13、3.3.14、3.3.15、3.3.16、3.3.19、3.4.1、3.4.2、 3.4.3、3.4.8、3.5.1、3.5.2、3.5.3、3.5.5、3.6.1、3.6.2、3.7.10、3.7.11、3.8.3、3.8.8、3.8.9、3.8.10、3.8.11、3.9.1、3.9.4、3.10.2、3.10.3、3.11.3条(款)为强制性条文，必须严格执行。
原《电气装置安装工程接地装置施工及验收规范》GB50169—92同时废止。
本规范由建设部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国建设部二○○六年七月二十日前言本规范是根据建设部《关于印发<二○○一～二○○二年度工程建设国家标准制定、修订计划>的通知》(建标[2002]85号)的要求，由国网北京电力建设研究院会同有关单位，在《电气装置安装工程接地装置施工及验收规范》GB 50169—92的基础上修订的。
本规范共分4章。
主要内容包括：总则；术语和定义；电气装置的接地；工程交接验收。
接地系统安全管理规程范文第一章总则第一条接地系统是为了保护电气设备正常运行和人身安全而建设的，是电气设备安全管理的重要内容。
为了进一步加强接地系统的安全管理工作，确保电气设备的可靠性和人身安全，制定本规程。
第二条本规程适用于所有涉及接地系统的电气设备的安全管理工作。
第三条接地系统的管理责任在安全总监领导下，由安全管理部门负责具体实施。
第四条本规程内容的执行，应以国家标准、行业规范和本企业的相关管理制度为准。
第二章接地系统的建设与维护第五条在电气设备的规划设计、施工安装和运行维护过程中，应严格按照国家标准和行业规范的要求，进行接地系统的建设和维护工作。
第六条接地系统应具备良好的导电性能，确保电流及时排除，避免因电流积聚而产生的危险。
第七条接地系统应与外界的保护接地系统相连接，确保电气设备与外界的电势差稳定，避免因电势差过大而产生的危险。
第八条接地系统的导线和接地体应选用符合国家标准的材料和规格，确保接地系统的可靠性。
第九条接地电阻应定期检测，达到国家标准和行业规范的要求。
如接地电阻不符合要求，应及时进行修缮。
第十条接地系统应定期进行维护保养，清理接地体周围的杂物，确保接地系统的正常运行。
第三章接地系统的安全使用第十一条在电气设备的运行过程中，严禁私拉乱接、私接线路、破坏、随意改动接地系统。
第十二条使用接地系统的人员，在操作电气设备前，应了解接地系统的情况，确保接地系统处于正常工作状态。
第十三条在进行电气设备的检修和维护工作时，应先切断电源，确保操作人员的人身安全。
第十四条在接地系统存在故障或不正常的情况下，不得使用电气设备，应及时报修、排除故障。
第十五条在电气设备运行过程中，如发现接地体松动、导线断裂等情况，应立即停机检修，确保接地系统的正常工作。
第四章接地系统的安全检测与评估第十六条接地系统应定期进行安全检测，确保接地电阻符合国家标准和行业规范的要求。
第十七条定期对接地系统进行绝缘电阻测试，确保接地系统工作正常、可靠。
GB50169-92电气装置安装工程接地装置施工及验收规范第一章总则第1.0.1条为保证接地装置安装工程的施工质量，促进工程施工技术水平的提高，确保接地装置安全运行，制定本规范。
第1.0.2条本规范适用于电气装置的接地装置安装工程的施工及验收。
第1.0.3条接地装置的安装应按已批准的设计进行施工。
第1.0.4条采用的器材应符合国家现行技术标准的规定，并应有合格证件。
第1.0.5条施工中的安全技术措施，应符合本规范和现行有关安全技术标准的规定。
第1.0.6条接地装置的安装应配合建筑工程的施工，隐蔽部分必须在覆盖前会同有关单位做好中间检查及验收记录。
第1.0.7条接地装置的施工及验收，除按本规范的规定执行外，尚应符合国家现行的有关标准、规范的规定。
第二章电气装置的接地第一节一般规定第2.1.1条电气装置的下列金属部分，均应接地或接零：一、电机、变压器、电器、携带式或移动式用电器具等的金属底座和外壳。
二、电气设备的传动装置。
三、屋内外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金属遮栏和金属门。
四、配电、控制、保护用的屏(柜、箱)及操作台等的金属框架和底座。
五、交、直流电力电缆的接头盒、终端头和膨胀器的金属外壳和电缆的金属护层、可触及的电缆金属保护管和穿线的钢管。
六、电缆桥架、支架和井架。
七、装有避雷线的电力线路杆塔。
八、装在配电线路杆上的电力设备。
九、在非沥青地面的居民区内，无避雷线的小接地电流架空电力线路的金属杆塔和钢筋混凝土杆塔。
十、电除尘器的构架。
十一、封闭母线的外壳及其他裸露的金属部分。
十二、六氟化硫封闭式组合电器和箱式变电站的金属箱体。
十三、电热设备的金属外壳。
十四、控制电缆的金属护层。
第2.1.2条电气装置的下列金属部分可不接地或不接零：一、在木质、沥青等不良导电地面的干燥房间内，交流额定电压为380V及以下或直流额定电压为440V 及以下的电气设备的外壳；但当有可能同时触及上述电气设备外壳和已接地的其他物体时，则仍应接地。
中华人民共和国国家标准GB50150—2006电气装置安装工程电气设备交接试验标准中华人民共和国建设部发布2006--11--01实施1 总则1.0.1 为适应电气装置安装工程电气设备交接试验的需要，促进电气设备交接试验新技术的推广和应用，制定本标准。
1.0.2本标准适用于500kV及以下电压等级新安装的、按照国家相关出厂试验标准试验合格的电气设备交接试验。
本标准不适用于安装在煤矿井下或其他有爆炸危险场所的电气设备。
1.0.3继电保护、自动、远动、通讯、测量、整流装置以及电气设备的机械部分等的交接试验，应分别按有关标准或规范的规定进行。
1.0.4电气设备应按照本标准进行交流耐压试验，但对11OkV及以上电压等级的电气设备，当本标准条款没有规定时，可不进行交流耐压试验。
交流耐压试验时加至试验标准电压后的持续时间，无特殊说明时，应为1min。
耐压试验电压值以额定电压的倍数计算时，发电机和电动机应按铭牌额定电压计算，电缆可按本标准第18章规定的方法计算。
非标准电压等级的电气设备，其交流耐压试验电压值，当没有规定时，可根据本标准规定的相邻电压等级按比例采用插入法计算。
进行绝缘试验时，除制造厂装配的成套设备外，宜将连接在一起的各种设备分离开来单独试验。
同一试验标准的设备可以连在一起试验。
为便于现场试验工作，已有出厂试验记录的同一电压等级不同试验标准的电气设备，在单独试验有困难时，也可以连在一起进行试验。
试验标准应采用连接的各种设备中的最低标准。
油浸式变压器及电抗器的绝缘试验应在充满合格油，静置一定时间，待气泡消除后方可进行。
静置时间按制造厂要求执行，当制造厂无规定时，电压等级为500kV的，须静置72h以上；220～330kV的，须48h以上；11OkV及以下的，须24h以上。
1.0.5 进行电气绝缘的测量和试验时，当只有个别项目达不到本标准的规定时，则应根据全面的试验记录进行综合判断，经综合判断认为可以投入运行者，可以投入运行。
