普通玻璃制作茶色玻璃技术

彩色玻璃工艺品制作流程
彩色玻璃工艺品的制作不仅历史悠久、技艺精湛，而且富有创造性、艺术性，值得我们深入探究。

彩色玻璃雕刻工艺品的制作包括原料的挑选、制作流程的搭配、工艺技法的施用、设计的附加等多项技术操作。

首先，原料的挑选是彩色玻璃工艺品制作最重要的一步。

选择具有良好光泽性、容貌美丽、质地细腻、无明显晶间裂纹的玻璃原料，是制作优良彩色玻璃工艺品的关键。

其次，在制作彩色玻璃工艺品时，应注意搭配制作流程。

玻璃的切割、薄膜的沉积、背景的染色等都是制作彩色玻璃工艺品的必要步骤，每一步都必须严格控制，以保证工艺品的质量。

此外，工艺技法的施用也是制作优良彩色玻璃工艺品的关键。

例如，在玻璃薄膜制作中，应采用投射、涂装、喷涂以及银盐浸渍等多项技术操作，以获得不同质地、色彩的复杂效果。

最后，设计的附加也是彩色玻璃工艺品制作中重要的一部分。

可以在玻璃上采用搪玻工艺，借助细腻的线条美化玻璃，再利用油印工艺添加复杂花纹，以提升彩色玻璃工艺品的艺术价值。

以上就是彩色玻璃工艺品制作的流程，它不仅体现出工艺之美，而且是一门实用的技艺，可以给人以视觉冲击和审美情趣，也可以给人以精神上的鼓舞。

因此，彩色玻璃工艺品的制作具有深远的历史意义和深厚的文化内涵，值得我们在工艺创造的过程中加以探索、加以发掘。

玻璃染色工艺玻璃，那透明的精灵，在我们的生活中无处不在。

可你想过吗？它也能被染上五彩斑斓的颜色，成为一件独特的艺术品。

说起玻璃染色，就像是给一个素颜的姑娘精心化妆。

只不过，这“化妆品”和手法可不一般。

首先得有好的玻璃材料，就像盖房子得有结实的砖头一样。

玻璃得干净、无杂质，不然染出来的颜色可就不纯正啦。

然后就是选择染料，这可大有讲究。

染料就像是调色盘里的颜料，质量好坏直接决定了最后的效果。

染色的方法有好几种，比如说高温染色。

把玻璃放到高温环境里，再加上染料，就像把肉放到锅里炖，火候得掌握好，不然玻璃可就“糊”啦！还有化学染色，这就像是一场奇妙的化学反应，各种化学物质相互作用，让玻璃穿上美丽的衣裳。

在染色的过程中，温度、时间、染料的浓度，每一个环节都像是一场精密的战斗。

温度高了，颜色太深；温度低了，颜色上不去。

时间长了，颜色太浓；时间短了，颜色太淡。

染料浓度大了，颜色太鲜艳；浓度小了，颜色又不够饱满。

这难道不像做菜放盐，多一点太咸，少一点太淡吗？而且，染色的时候还得注意玻璃的表面是否平整光滑。

要是有瑕疵，染出来的颜色就会不均匀，就像脸上的粉底没抹匀，多难看呀！还有啊，染色之后的处理也很关键。

要让染好的玻璃慢慢冷却，不能着急，不然就会出现裂纹，这就好比跑完步不能马上冲凉水澡，容易生病。

你看，这玻璃染色是不是一门高深的艺术？每一个步骤都需要精心呵护，就像照顾一个娇嫩的婴儿。

只有这样，才能染出令人惊艳的玻璃作品，让它们在阳光的照耀下绽放出绚丽的光彩。

所以说呀，玻璃染色工艺可不是随随便便就能掌握的，得有耐心、细心和技巧，才能让这透明的精灵焕发出迷人的魅力！。

茶色玻璃工艺流程
茶色玻璃工艺流程：
①原料准备，选取纯碱、长石、石灰石等作为基本原料；
②加入着色剂，向原料中添加FeS、Na2S2、NaFeS2等化合物；
③混料，确保所有原料充分混合均匀；
④熔化，将混合料置于高温环境下熔化成玻璃液；
⑤还原气氛，控制熔炉内的气体环境为还原性，促进褐色素形成；
⑥成型，将玻璃液冷却并形成所需的形状，如平板玻璃；
⑦退火，对成型的玻璃进行缓慢冷却，消除内应力；
⑧质量检查，检验玻璃的色泽、透明度及物理性能；
⑨深加工，根据需求进行切割、打磨、镀膜等后续加工；
⑩包装入库，完成品经包装后储存或运输至市场销售。

3d灰茶玻璃参数
3D灰茶玻璃，即使用了立体成像技术的灰色和茶色渐变的玻璃。

其参数包括：厚度、尺寸、曲率、透明度、口模式等等。

1. 厚度：常见的厚度有4mm、5mm、6mm等，具体厚度可以根据实际需要进行选择。

2. 尺寸：3D灰茶玻璃的尺寸一般为定制，可以按照客户的要求进行加工。

常见的尺寸有1200mm*2400mm、1500mm*3000mm等。

3. 曲率： 3D灰茶玻璃可以有不同的弧度，曲率的选择取决于具体应用的需要。

4. 透明度：3D灰茶玻璃具有一定的透明度，透明度的大小可以根据客户的需求进行调整。

5. 口模式：3D灰茶玻璃可以采用不同的口模式进行加工，如直口、斜口、圆角等等。

以上是3D灰茶玻璃的常规参数，实际应用中需根据具体需求进行选择。

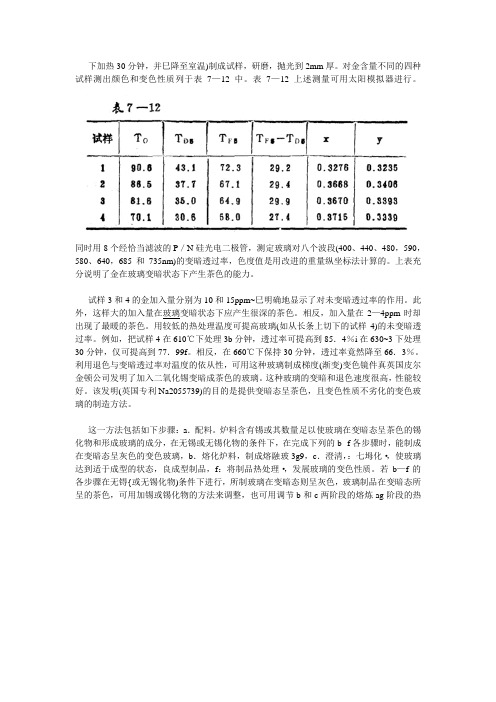

下加热30分钟，并巳降至室温)制成试样，研磨，抛光到2mm厚。

对金含量不同的四种试样测出颜色和变色性质列于表7—12中。

表7—12上述测量可用太阳模拟器进行。

同时用8个经恰当滤波的P／N硅光电二极管，测定玻璃对八个波段(400、440、480，590，580、640，685和735nm)的变暗透过率，色度值是用改进的重量纵坐标法计算的。

上表充分说明了金在玻璃变暗状态下产生茶色的能力。

试样3和4的金加入量分别为10和15ppm~巳明确地显示了对未变暗透过率的作用。

此外，这样大的加入量在玻璃变暗状态下应产生很深的茶色。

相反，加入量在2—4ppm时却出现了最暖的茶色。

用较低的热处理温度可提高玻璃(如从长条上切下的试样4)的未变暗透过率。

例如，把试样4在610℃下处理3b分钟，透过率可提高到85．4％i在630~3下处理30分钟，仅可提高到77．99f。

相反，在660℃下保持30分钟，透过率竟然降至66．3％。

利用退色与变暗透过率对温度的依从性，可用这种玻璃制成梯度(渐变)变色镜件真英国皮尔金顿公司发明了加入二氧化锡变暗成茶色的玻璃。

这种玻璃的变暗和退色速度很高，性能较好。

该发明(英国专利Na2055739)的目的是提供变暗态呈茶色，且变色性质不劣化的变色玻璃的制造方法。

这一方法包括如下步骤：a．配料。

炉料含有锡或其数量足以使玻璃在变暗态呈茶色的锡化物和形成玻璃的成分，在无锡或无锡化物的条件下，在完成下列的b--f各步骤时，能制成在变暗态呈灰色的变色玻璃，b．熔化炉料，制成熔融玻3g9，c．澄清，：七坶化·，使玻璃达到适于成型的状态，良成型制品，f：将制品热处理·，发展玻璃的变色性质。

若b—f的各步骤在无锝{或无锡化物)条件下进行，所制玻璃在变暗态则呈灰色，玻璃制品在变暗态所呈的茶色，可用加锡或锡化物的方法来调整，也可用调节b和c两阶段的熔炼ag阶段的热处’理来调整。

·b至f的各步骤.通常以一般方法和按照制造。

茶色玻璃的制造方法本发明涉及一种制造茶色玻璃的方法，特别是一种通过白玻璃表面形成茶色膜来制造茶色玻璃方法。

茶色玻璃广泛应用于建筑物或家具上，它是一种集光学和装饰性能于一体的装饰材料。

但是，现有的茶色玻璃是在玻璃产生过程中着色的，因此这就存在工艺复杂和色调不便改变之缺点，并且大大增加了生产成本。

本发明的目的是提供一种通过白玻璃表面形成茶色膜来制造茶色玻璃的方法，与现有的技术相比，本发明的方法具有色彩调节方便、图表形成容易和综合成本低之特点。

根据本发明的方法制成的茶色玻璃包括基体玻璃和在玻璃表面形成的一层茶色膜，此膜是以硝酸铁、四水硫酸锰、硅酸乙酯、乙醇、正丁醇、硝酸和醋组成的镀液，经清洗、浸镀的烘烤工序制备的。

改变镀液各成本的配比，可调节膜的光谱特性，调整浸镀工序的参数可改变膜厚度，这样便使成品茶色玻璃的光学性能便于调节。

另外，还可以用局部浸镀形成各种图案。

实施例：1、镀液的配制：将下列原料均匀混合。

硝酸铁7.13克；四水硫酸锰7.24；硅酸乙酯5毫升；乙醇75毫升；正丁醇5毫升；硝酸（0.1N）4.5毫升；醋酸4.5毫升2、茶色玻璃制造工艺：⑴、清洗：将平板玻璃先用自来水清洗，再用蒸馏水清洗，洗净后晾干。

⑵、浸镀：将干净的平板玻璃置入倒有镀液的镀槽中，浸镀时间根据所要求的膜厚确定。

⑶、烘烤：将浸镀好的玻璃转移到炉子上烘烤，烘烤温度控制在350—450℃之间，5—15分钟后开始显出茶色，待茶色全部显示出来后，进行退火，退火时温度慢慢地降低，降至50℃时取出。

在浸镀工序中，可重复进行多次，以保证镀层均匀。

在烘烤工序中，玻璃板周围空气流动不要太强，以防止膜面起皱或厚薄不匀。

制成的茶色膜忌用有机溶液如汽油等擦洗。

茶色玻璃着色原理与技术茶色玻璃是一种常见的玻璃品种，具有茶色或棕色的外观。

它被广泛应用于建筑、汽车、家居等领域，给人一种温暖和舒适的感觉。

茶色玻璃的着色原理和技术是怎样的呢？本文将介绍茶色玻璃的着色原理、制作工艺以及其应用领域。

茶色玻璃的着色原理主要是通过在玻璃中添加一定量的金属氧化物来实现的。

茶色玻璃通常由铁氧化物、硫化物和钴氧化物等金属化合物组成。

这些金属化合物在玻璃熔化的过程中与玻璃熔液发生反应，使玻璃具有茶色或棕色的颜色。

茶色玻璃的制作工艺主要包括原料准备、配料、熔化、成型和退火等环节。

首先，需要准备适量的玻璃原料，如硅石、石英砂、碳酸钠、石灰石等。

然后，按照一定的配方将原料进行混合，并加入所需的金属氧化物。

接下来，将混合后的原料放入玻璃窑炉中进行熔化，通常需要高温熔化数小时，直至形成均匀的玻璃熔液。

然后，将玻璃熔液倒入模具中进行成型，再经过退火处理，使玻璃冷却并增强其坚固性。

茶色玻璃具有多种优点，因此在许多领域有广泛的应用。

首先，茶色玻璃可以有效地阻挡紫外线的辐射，保护人们的眼睛和皮肤免受伤害。

其次，茶色玻璃还可以降低室内的热量透过率，减少空调的使用，节能环保。

此外，茶色玻璃还具有良好的隐私性，让人们在享受充足自然光的同时，也能保护个人隐私。

茶色玻璃的应用领域非常广泛。

在建筑领域，茶色玻璃常用于窗户、幕墙、阳台等部位，不仅美观大方，还能有效地调节室内光线，降低室内温度。

在汽车领域，茶色玻璃常用于汽车前挡风玻璃和侧窗，可以减少阳光直射进入车内的强光，提高驾驶安全性。

在家居领域，茶色玻璃常用于卫生间隔断、门窗、家具等，给人一种温馨舒适的氛围。

茶色玻璃的着色原理和技术是通过在玻璃中添加金属氧化物来实现的。

茶色玻璃具有阻挡紫外线、降低热量透过率、良好隐私性等优点，并在建筑、汽车、家居等领域有广泛的应用。

茶色玻璃不仅美观实用，还能为人们创造一个更加舒适和环保的生活环境。

黄，橙和褐色玻璃这类玻璃在光谱的紫色和蓝色部分的光透过率较低。

如果对紫光产生部分吸收，那么透射光将呈现浅黄色色调。

在光谱紫色和蓝色部分的吸收会得到黄色，如果绿光也被吸收，那么颜色就要变成橙色，透过曲线愈陡，则色调愈纯和愈明朗。

假如光透过率由短波向长波逐渐上升，也就是说透射曲线呈缓倾斜状时便可呈现出褐色。

若此时红光的透过率很高，则颜色会呈现浅红一褐色，如果红光被部分地吸收，那么玻璃将带有纯褐色色调(表5—4，5—5)。

用下列着色剂或者将它／r]组合时，在可见光谱区可达到所必需的吸收：用硫化镉或大量硒加入物的分子着色，用碳黄色着色剂的分子着色，银的胶体着色，铈和氧化铈与氧化钛组合的离子着色，用软锰矿和氧化铁的着色混合物着色，用铬、铀或其它着色剂组合的着色。

浅黄色玻璃如何制造和生产？浅黄色和柠檬色着色在氧化条件下熔炼的含有少量铁或氧化铈的铅玻璃，呈现浅黄色。

这样的着色为不纯的颜色，因为在短波区，以及在可见光谱的其它区域必然要产生吸收。

当玻璃含有少量的锰，而且通过加入少量的碳或硫来主现还原过程时，那么在还原条件下熔炼的玻璃也会出现上述现象。

为了得到黄色色调玻璃，可使用很弱的着色，既所说的碳黄色，其着色强度和色调取决于碱含量以及所使用还原剂的形式和数量。

有少量还原剂时可得到柠檬色，提高还原剂的含量时，柠檬色则变为黄一褐色，如果着色剂的含量和比例选择得正确，那么用氧化钛和氧化铈组合着色可得到柠檬色。

制造晶质玻璃时，每100公斤砂子用2。

5公斤CeO：和3．5—5公斤TiO,，能得到再现性良好的美丽的柠檬色，这种颜色很适于制造压型制品．如果着色剂含量高，将得到深黄色或橙色。

用六价铬对玻璃着色可得到纯黄色，但前提条件是要在强氧化气氛中熔炼，因为在氧化气氛中Cra*离子含量非常低，从而避免了呈现浅绿色色调，由于在该光谱区中视觉有很高的灵敏度，即使Crs+离子含量很低也能发现这种色调。

二，黄色(图5—6)和橙色使用硫化镉可得到美丽的黄色和橙色。

玻璃加工中的玻璃器皿制作技术玻璃加工是一门需要高度技术和精巧手艺的工艺。

在玻璃加工中最常见的技术之一就是制作各种玻璃器皿。

玻璃器皿可以用于餐具、花瓶、装饰品等各种领域。

本文将从制作玻璃杯开始，探讨玻璃器皿制作技术的相关知识。

一、玻璃杯的制作过程玻璃杯是最基本的玻璃器皿之一。

下面，我们就来看一看玻璃杯的制作过程。

1.熔制玻璃：玻璃制品的制作首先要将玻璃材料进行熔化。

熔制玻璃的温度一般在1200℃左右，而且需要一个特殊的熔炉来进行。

2.调制玻璃材料：玻璃材料是由硅砂、苏打灰、石灰和其他材料组成，其中添加的每种材料对玻璃的性质有影响。

3.塑形：当玻璃材料熔化后，可以使用各种工具来塑形，例如玻璃吹管、压路机等。

在制作玻璃杯时，工人会将玻璃吹管插入玻璃块的熔池中，吹气将熔化的玻璃吹膨胀，形成杯子的外形。

同时，用小钳子和小刀将玻璃杯子的底部切割平整。

4.冷却：制作好的玻璃杯需要经过冷却过程，以确保玻璃坚固而不易破裂。

一般情况下，会将玻璃杯子放入冷却器中，慢慢冷却。

以上是玻璃杯的大致制作过程，但实际上，每个制作环节都需要专业技术人员的精心操作和小心翼翼的心态。

二、其他玻璃器皿的制作技术除了玻璃杯外，玻璃器皿还包括花瓶、餐具、装饰品等多种形状，下面将着重介绍一下花瓶和餐具的制作技术。

1.花瓶的制作技术花瓶是一种美化居室、增加房间氛围的重要物品。

花瓶玻璃器皿制作的主要过程如下：首先，用金属模具将玻璃进行成型，然后用玻璃棒在金属模具上旋转，使玻璃材料均匀涂覆在模具上。

用刀具修整一下模具上的玻璃块边缘，再用金属棒将其压紧，帮助花瓶固定形状。

花瓶底部的玻璃厚度会比较大，然后放入模具加热，使玻璃熔化、流动，最终成为完整花瓶。

2.餐具的制作技术餐具是日常生活中必不可少的生活物品，现在人们对餐具的讲究也越来越高。

在玻璃加工领域中，餐具的制作也成为了一个备受重视的领域。

餐具制作需要经过注塑、压制、抛光等工序。

制作餐具的模具可以根据需要自行定制，以生产出不同的形状和尺寸餐具。

普通玻璃制作茶色玻璃技术
茶色玻璃是一种很受欢迎的装饰材料，目前市场上茶色玻璃售价是普通玻璃的三倍多，货源比较紧张，本技术生产的茶色玻璃成本只有市场出售的茶色玻璃售价的五分之二，而外观效果基本差不多，适合个体生产和中小规模生产。

1、配制镀液：取硝酸铁9.1263克，四水醋酸镒7.234克，硫酸乙酯18毫升，乙醇75毫升，五丁酸醇5毫升，O.IN醋酸硝酸溶液4.5毫升，然后将其混合搅拌均匀即可。

2、清洗：将待镀平板玻璃先用自来水清洗干净，再用蒸储水洗几遍，洗净后晾干备用。

3、浸镀：浸镀装置由镀槽、支架等组成，可以自制。

镀槽可用环氧树脂粘接成，呈扁平状镀槽后，让底部液滴落尽，即算完成浸镀。

支架安置好滑轮，然后倒入镀液，用夹具夹住待镀玻璃，用滑轮细心吊起玻璃拉起并慢慢放入镀槽内，浸到玻璃4/5高度时，停留一会儿，然后匀速拉起不要晃动，镀液可以反得使用，直到呈胶凝状。

4、烘烤：将镀好的玻璃移到电炉上烘烤，电炉的四周要围好，防止冷空气流动过大，将烘烤温度控制在350—450C之间，但要低于玻璃的软化温度，时间约为5—15分钟即可显出茶色，待茶色全部均匀地显示出来，即可进行退火，退火的温度要慢慢降下来，降至50C时才能取出，否则玻璃会炸烈。

5、整理：将边部切割整齐，即可得到透明茶色膜玻璃成品。
