艾默生ups故障及解决方案
《艾默生UPS故障及解决方案》
艾默生UPS（不间断电源）是一种用来保护计算机和其他电
子设备免受电力波动和停电影响的重要设备。

然而，即使是最可靠的UPS也可能出现故障，影响设备的正常运行。

以下是
一些常见的艾默生UPS故障及其解决方案。

1. UPS不响应
当UPS不响应时，首先要检查电源线是否连接良好。

如果电
源线连接正确，但UPS仍然不响应，那么可能是UPS的内部
故障。

此时建议联系专业维修人员进行维修或更换UPS。

2. UPS发出嗡嗡声
当UPS发出嗡嗡声时，这可能是因为电池故障导致的。

此时
需要检查电池是否已经老化或者需要更换。

如果电池不是问题，那可能是UPS的内部电路出现了问题。

这种情况下也需要联
系维修人员进行检查和维修。

3. UPS在开启或关闭过程中发出警报
当UPS在开启或关闭过程中发出警报时，可能是因为UPS的
内部传感器检测到了问题。

此时需要按照UPS的说明书进行
故障排除，或者联系专业人员进行诊断和维修。

总之，艾默生UPS在使用过程中可能会出现各种故障，但大
部分故障都可以通过正确的方法进行排除。

然而，在处理
UPS故障时，一定要注意安全，避免触电或其他意外伤害。

如果不确定如何处理UPS故障，建议及时联系专业维修人员进行处理，以确保设备的正常运行和用户的安全。

艾默生UPS维保方案模板嘿，朋友们！今天我来给大家分享一个实用又详细的艾默生UPS 维保方案模板。

在这个数字化时代，电源稳定可是相当重要的，所以UPS（不间断电源）的维护就显得尤为重要了。

咱们就直接进入主题，用最接地气的方式，把这套方案说得明明白白。

一、维保目的咱们得明确维保的目的。

简单来说，就是为了确保UPS系统正常运行，降低故障率，延长设备使用寿命，保障供电稳定。

一句话概括：让UPS这个大家伙在我们的监控下，健健康康地为我们服务。

二、维保周期根据设备运行状况和使用环境，我们建议将维保周期定为每季度一次。

这样既能确保设备的正常运行，又能避免过度维保带来的资源浪费。

三、维保内容1.检查外观要对UPS设备进行外观检查，看是否有破损、变形、漏液等情况。

如果发现问题，要及时处理，避免影响设备运行。

2.检查电源模块电源模块是UPS的核心部件，我们要重点检查。

主要包括：检查电源模块的输出电压和电流是否正常；检查电源模块的散热系统是否良好，清理散热器、风扇等部件；检查电源模块的保险丝是否熔断，如有熔断，要及时更换。

3.检查电池组电池组是UPS备用电源的重要组成部分，我们要确保其性能稳定。

主要包括：检查电池组的电压、内阻等参数是否正常；检查电池组的外观，看是否有鼓包、漏液等情况；检查电池组的连接线是否牢固，接触良好。

4.检查监控系统监控系统是UPS设备的重要组成部分，我们要确保其正常运行。

主要包括：检查监控系统的显示屏是否清晰，按键是否灵敏；检查监控系统的报警功能是否正常，如电压异常、电池故障等；检查监控系统的通信功能是否良好，如与计算机、手机等设备的连接。

5.检查其他部件检查UPS设备的接地线是否牢固；检查设备的绝缘性能，确保安全；检查设备的通风系统，确保散热良好。

四、维保流程1.准备工作在维保前，要提前准备好工具、仪器和配件，确保维保顺利进行。

2.停电操作在进行维保时，需要停电操作。

要确保设备断电后，对设备进行放电，避免触电危险。

冶金行业应用场景
一般采用分散供电方式 鼓风、备煤、筛焦、炼钢 烧结、焦化、酸洗、高炉 脱硫、精炼、连铸、轧钢
SYNERGY(塞纳)系列UPS概述

完全按照客户个性需求进行定制设计的工业产品

不同的容量（三进单出2~160KVA，三进三出10~300KVA） 输出电压（单相：240/230/220/120/115/110, 三相：380V/400/415) 直流母线电压（220VDC：5-80KVA，110V： 5-20KVA ） 输入、旁路隔离变压器 IP防护等级 两台UPS共用一组电池 铅酸、镍镉、开口电池 颜色（可选） ……
工频机 采用可控硅整流技术，系统可靠性高 输出配置隔离变压器，零地电压增量为零，更 可靠保证负载运行 输出隔离变压器自身短路阻抗的作用及高频衰 减隔离特性，使得工频机具有很好的抗负载冲击能 力，降低负载突变和短路对UPS的影响 通过变压器的负载重新分配，提高了 UPS 带不 平衡负载的能力。 输出变压器具有3N次谐波电流的隔离能力，带 非线性负载的能力强； 即使在 UPS 故障的情况下也不存在输出直流电 压的风险，负载更加安全可靠； 可以实现主旁路不同输入源的配置方案，满足 高可靠性场地的配电要求； 隔离变压器重新生成中心点， UPS 输入零线中 断时可正常工作。 电池直接挂接母线，在负载不足满载时可将剩 余的整流器容量用于充电，特别适应中国客户长延 时配置后备电池的需求 电池直接挂接母线，逆变效率高，节省电池的 配置容量
1
单进单出UPS
10
20
60 80
三进三出UPS
200
800
三进单出UPS
UPS在工业应用领域的使用特点

艾默生交流不间断电源系统STS切换开关_艾默生交流不间断电源系统（Emerson AC UPS System）是一种用于
提供稳定供电的设备，能够在电网故障时自动切换到备用电源以保证电力
的连续供应。

其中，STS切换开关是该系统的关键组成部分，用于实现电
源的切换。

STS切换开关适用于10A、16A和32A的电流，可根据不同的用电需
求进行选择。

它采用先进的电子技术和高可靠性设计，具有快速、可靠、
无人工干预的切换能力。

在电网故障时，STS切换开关能够自动将负载切
换到备用电源上，确保关键设备的连续运行。

同时，当主电源恢复稳定之后，STS切换开关还能自动将负载切换回主电源上，实现平稳、无缝的切
换过程，确保设备的正常工作。

STS切换开关具有多种保护功能，包括过载保护、短路保护和过压保
护等。

当电网故障发生时，如电压过高或过低，STS切换开关会自动切换
到备用电源上，避免损坏设备。

同时，STS切换开关还具有电源检测功能，能够实时监测电源的质量和稳定性，确保所提供的电力符合设备的要求。

STS切换开关的安装和维护非常简便。

它可以与不同类型的交流不间
断电源系统配合使用，不仅适用于数据中心、通信基站等大型设备的应用，也适用于家庭和办公室等小型设备的使用。

此外，STS切换开关还可以通
过网络进行远程监控和管理，提高了设备的可靠性和管理的便利性。

总之，艾默生交流不间断电源系统的STS切换开关是一种功能强大、
性能稳定的设备，能够确保设备在电网故障时持续供电，保证设备的正常
工作。

它的广泛应用范围和灵活性使其成为各种场景下的理想选择。

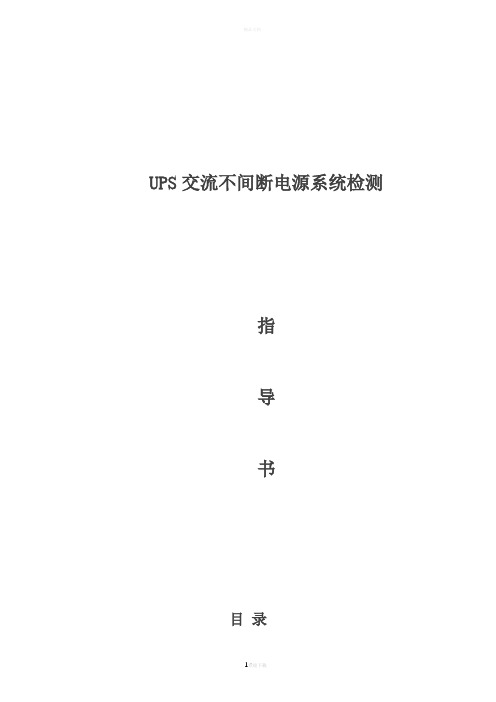

UPS交流不间断电源系统检测指导书目录一、艾默生Adapt系列20KVA UPS原理介绍 (27)1、UPS工作方式简介 (27)2、工作原理 (27)3、艾默生Adapt 20KVA系列UPS特点描述 (28)3.1、外观和部件 (28)4、UPS 状态及运行模式 (29)4.1、正常模式 (29)4.2、旁路模式 (29)4.3、电池模式 (29)4.4、ECO 模式（仅适用于单机系统） (29)4.5、故障状态 (29)二、UPS操作显示面板的功能及使用方法 (30)1、简介 (30)2、 LED 指示灯 (30)3、声音告警（蜂鸣器） (31)4、控制键 (31)5、 LCD 和菜单键 (31)6、LCD 显示屏类型 (32)6.1、启动屏 (32)6.2、主显示屏 (32)6.3、缺省屏 (33)三、UPS 常见操作 (34)1、UPS 开机 (34)2、正常模块开机步骤 (34)3、电池模式开机操作步骤 (34)4、运行模式切换步骤 (34)4. 1 正常模式到电池模式的切换 (34)4.2 正常模式到旁路模式的切换 (34)4.3 旁路模式到正常模式的切换 (35)4.4从正常模式到维修旁路模式的切换 (35)4.5 完全关机步骤 (35)4.6 紧急停机操作步骤 (35)4.7 自动启动 (35)4.8 UPS 复位步骤 (36)四、UPS电源检测内容及步骤 (36)1、检测的内容：（准备工作及仪器仪表参照通信蓄电池标准） (36)2、技术档案 (37)2.1 UPS检测服务报告 (37)2.2检测工况 (37)2.3设备清单 (37)2.4检测记录 (38)2.5检测结论（盖章） (39)一、艾默生Adapt系列20KVA UPS原理介绍1、UPS工作方式简介UPS( Uninterruptible Power System )，即不间断电源，是一种含有储能装置，以逆变器为主要组成部分的恒压恒频的不间断电源。

UHA1R-0100L
10KVA/9KW，2U，无内置电池，电池组电压192V，端子输出兼容单相输入和三相输入，单相输出，最多支持3+1并机
UHA3R-0160L
16KVA/14.4KW，3U，无内置电池，电池组电压为正负192V，端子输出三相输入兼容单相输出和三相输出；最多支持3+1并机
UHA3R-0200L
UHA1R-0050L
5KVA长延时机（2U），无标配电池，内置大容量充电器，电池组电压192V兼容单相输入和三相输入，单相输出，最多支持3+1并机
UHA1R-0060
6000VA/4800W, 2U,640mm深；无电池，必选1个U16-07C1组成标机系统（4U），满载（4800W）后备时间4分钟，电池组电压192V，端子输出兼容单相输入和三相输入，单相输出，最多支持3+1并机
UHA1R-0015
1500VA/1350W, 2U,500mm深；内置电池，后备时间约5分钟，电池可热插拔；输出含一个IEC10A插座，3个国标10A插座。电池组电压48V单相输入，单相输出
UHA1R-0020
2000VA/1800W, 2U,500mm深；内置电池，后备时间约5分钟，电池可热插拔；输出含一个IEC10A插座，3个国标10A插座。电池组电压48V单相输入，单相输出
20KVA/18KW，3U，无内置电池，电池组电压为正负192V，端子输出三相输入兼容单相输出和三相输出；最多支持3+1并机
UHA1R-0060L
6000VA/4800W, 2U,640mm深；无标配电池，内置大容量充电器，电池组电压192V，端子输出，内置4A长延时充电器兼容单相输入和三相输入，单相输出，最多支持3+1并机

此时负载由旁路市电供电。
UPS工作于经济模式，负载由旁路市电供电。
1
此步骤用于UPS开机加载，即在UPS未对负载进行供电的情况下，对UPS进行开机（如在开始时尚未安装负载等）。假设UPS安装完毕，已经由工程师调试正常，且外部电源开关已闭合。电源开关Q1－Q4位置请参见图５－１。
1.打开UPS门，以便操作电源开关。
3.若要UPS与市电完全隔离，则应断开外部市电配电开关（如整流器和旁路分别配有输入开关，则为两个）。
应在市电配电板（通常在离UPS较远的地方）上贴上标签，告知维护人员UPS正在维修。
警告
等约5分钟，使直流母线电容电压放电。
此时，UPS已完全下电。
重要
UPS关机状态下，如有需要，可随时合上维修旁路电源开关，给负载接通维修旁路电源。
如您对操作没有完全把握，则请勿执行此操作。
正常运行：
5.a
“OFF”位置变为高亮，按UP键，可轮流在“ON”“OFF”变化，选择“ＯＮ”，按“ENTER”。
约２０S后，面板上逆变器带载指示灯（５－稳态绿灯）亮，旁路带载指示灯（６）灭。
6a重复按ESCAPE键，直到屏幕返回到缺省窗口。
UPS工作在正常运行模式，负载由逆变错时，显示报警信息，第四行显示时间和日期。
UPS正常工作，负载由逆变器供电。
经济模式：UPS工作在经济模式下时，系统缺省窗口显示内容如下：
此时负载由旁路市电供电。
UPS工作于经济模式，负载由旁路市电供电。
1
此步骤第一部分详细介绍了如何选择关闭逆变器，通过静态开关由旁路市电给负载进行供电。该步骤用于将负载从UPS逆变器输出切换到维修旁路，这在UPS维护时可能会用到。
请确保相序正确
1.合维修旁路开关Q3及外部开关（维修旁路内）合向负载侧。

系统参数及标准
整机效率
>88%
>88%
>89%
>89%
>89%
>89%
>90%
>90%
切换时间(停电)
0ms
噪声
≤48d
≤50db
≤55db
面板显示
ED
整机尺寸（
宽×深×高mm）
145×400×220
145×400×220
192×460×347
192×460×347
192×460×347
192×460×347
输出功率因数
0.7
电压调整率
<2% (0-100%负载)
<1% (0 100%负载)
输出频率
50 +/-0.2Hz
50Hz
输出电压波形畸变率
≤4%
≤3%
≤4%
负载最大峰值因数
3:1(满足IEC 62040-3)
阶跃型负载能力
100%
过载能力
150% 30秒; >150% 30
130% 10分钟; >130% 1秒钟

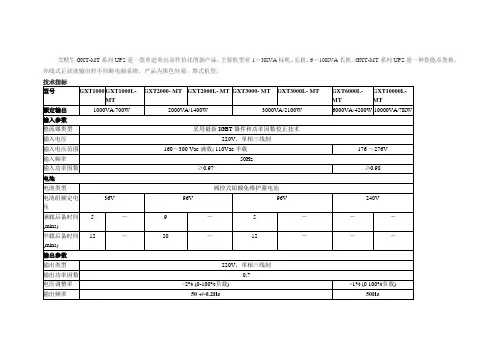

艾默生GXT-MT系列UPS是一款单进单出高性价比的新产品，主要机型有1－3KVA标机、长机，6－10KVA长机。GXT-MT系列UPS是一种智能双变换、在线式正弦波输出的不间断电源系统，产品为黑色外观、塔式机型。
技术指标
型号
GXT1000
GXT1000L- MT
GXT2000- MT
GXT2000L- MT
GXT3000- MT
GXT3000L- MT
GXT6000L- MT
GXT10000L- MT
额定输出

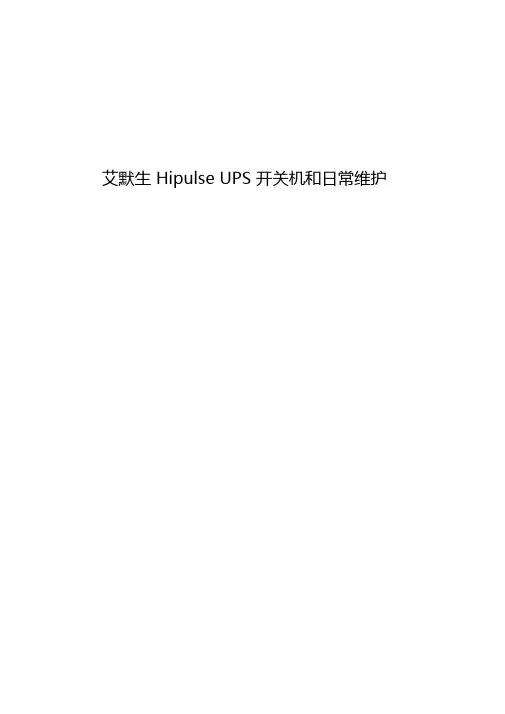

艾默生 Hipulse UPS 开关机和日常维护新疆新科华软件有限公司目录、UPS开机步骤此步骤用于UPS开机加载，即在UPS未对负载进行供电的情况下，对UPS 进行开机（如在开始时尚未安装负载等）。

假设UPS安装完毕，已经由工程师调试正常，且外部电源开关已闭合。

电源开关Q1 —Q4位置请参见图5 —1。

1•打开UPS门，以便操作电源开关。

2•合整流器输入开关Q1面板LED指示交流输入正常（2—稳态绿灯），约20S后，逆变器输出正常指示亮（4 -稳态绿灯）、无电池指示灯（3）及红灯（13）亮。

屏幕显示如下信息：注：若UPS已加电，而屏幕无显示，说明微处理器没有工作，请与您的经销商联系。

3 •合UPS输出电源开关Q4。

面板上逆变器带载指示灯（5-稳态绿灯）、无电池指示（3）及红灯（13）亮。

屏幕显示如下信息:F1 F2 F3 F4 HELP4 •合旁路开关输入Q2 面板上的旁路电源指示灯（1-稳态绿灯）亮，20S后，逆变器与市电旁路同步5•在合电池开关前，检查直流母线电压，在“电池数据”窗口的电池电压”即为直流母线电压6 •手动闭合电池开关面板上无电池指示灯（3）灭，电池容量指示（17）根据实际容量点亮电池开关闭合，逆变器工作稳定后，屏幕将显示缺省窗口。

二、UPS关机步骤本节介绍UPS的完全关机，对于单机系统是负载断电的操作，所有电源开关将断开，且不再对负载供电，对于并机系统将由其他UPS供电1 •断开电池开关和整流器输入电源开关Q1逆变器带载指示灯（5）灭，旁路带载指示灯（6）闪烁，无电池指示灯（3）亮，电池容量的所有指示灯灭。

屏幕显示有关信息（如旁路带载，电池开关断，整流器输入电源开关断等）F1 F2 F3 F4 HELP2•断开UPS输出开关Q4和旁路电源开关Q2。

经一段时间延时，内部辅助电源消失后，所有面板指示灯及LCD显示灭。

3•若要UPS与市电完全隔离，贝U应断开外部市电配电开关（如整流器和旁路分别配有输入开关，则为两个）。

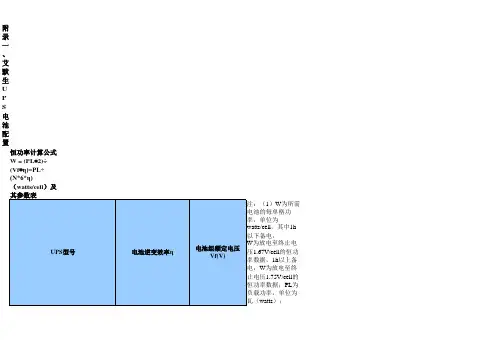

附录一、艾默生UPS电池配置1）W为所需电池的每单格功率，单位为watts/cell，其中1h以下备电，为放电至终止电压1.67V/cell的恒功率数据，1h以上备电，W为放电至终1.75V/cell的恒功率数据；PL为负载功率，单位为瓦（watts）；为电池组额定电压；η为电池逆变效率；N为所需12V电池节数如80KUPS通常组，我司UPS配套电池规格包括H12V100/A(高功率12V26Ah)、H12V140/A(高功12V33Ah)、H12V200/A(高功率12V54Ah)、H12V270/A(高功率12V75Ah)、高功率12V88Ah)、H12V370/A（高功率12V100Ah）、H6V740/A（高6V200Ah）以及U12V24/A（12V24Ah）、U12V38/A（12V38Ah）、（12V65Ah）、U12V100/A（12V100Ah）。

当电池组容量超过650时，建议使用2V电信级电池T系列650Ah～3000Ah。

说明：（1）电池架有多种规格（单层、2层、3层、4层等），需要根据机房空间和承重要求选取，若机房空间和承重足够，则按我司默认架配置。

（2）电池架、柜型号命名规则：举例“U32-100R3”---第一项“U”表示UPS电池架、柜代码；第二项“32”表示可安装电池的数量；第三项“100”表示电池容量；第四项“R”表示电池架（rack）/“C”表示电池柜（cabinet）；型号最后一位数字“3”表示电池柜/架层数，其中单层为缺省。

附录四、UPS电池组电池架安装配套“开关盒”、“开关汇流盒”有关参数、目录价及选配方法200K、300K、400K电池组少于三组（含）线径如下4.电池间电缆选择：标准电池架配套电缆线径为50平方毫米，超过50平方毫米的需要非标处理，非标申请时需提供单组电池的电流。

附录五、UPS电池组电池柜安装配套“汇流盒”电池柜提供汇流盒选配件，当多组电池柜并联使用时需要选配汇流盒，其规格如下表：。

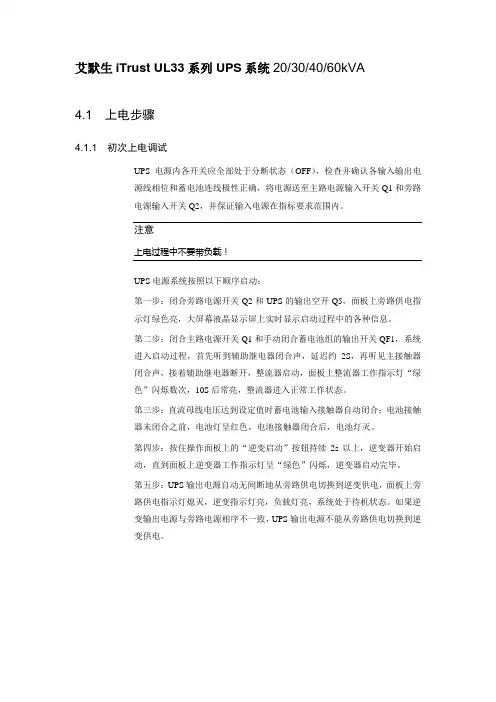

艾默生iTrust UL33系列UPS系统20/30/40/60kVA4.1 上电步骤4.1.1 初次上电调试UPS电源内各开关应全部处于分断状态（OFF），检查并确认各输入输出电源线相位和蓄电池连线极性正确，将电源送至主路电源输入开关Q1和旁路电源输入开关Q2，并保证输入电源在指标要求范围内。

注意上电过程中不要带负载！UPS电源系统按照以下顺序启动：第一步：闭合旁路电源开关Q2和UPS的输出空开Q5，面板上旁路供电指示灯绿色亮，大屏幕液晶显示屏上实时显示启动过程中的各种信息。

第二步：闭合主路电源开关Q1和手动闭合蓄电池组的输出开关QF1，系统进入启动过程，首先听到辅助继电器闭合声，延迟约2S，再听见主接触器闭合声，接着辅助继电器断开，整流器启动，面板上整流器工作指示灯“绿色”闪烁数次，10S后常亮，整流器进入正常工作状态。

第三步：直流母线电压达到设定值时蓄电池输入接触器自动闭合；电池接触器未闭合之前，电池灯呈红色，电池接触器闭合后，电池灯灭。

第四步：按住操作面板上的“逆变启动”按钮持续2s以上，逆变器开始启动，直到面板上逆变器工作指示灯呈“绿色”闪烁，逆变器启动完毕。

第五步：UPS输出电源自动无间断地从旁路供电切换到逆变供电，面板上旁路供电指示灯熄灭，逆变指示灯亮，负载灯亮，系统处于待机状态。

如果逆变输出电源与旁路电源相序不一致，UPS输出电源不能从旁路供电切换到逆变供电。

6.1 使用指南6.1.1 单机开机在初次上电过程调测完毕后，UPS系统进入使用过程，一般情况都带有负载。

如果UPS输入电源满足规定的输入条件，可进行以下操作。

市电开机1．按照4.1.1完成准备工作，输入电源到达UPS机柜的输入端；2．闭合旁路空开Q2和输出开关Q5，等待旁路工作指示灯亮且为绿色；3．闭合主路输入开关Q1，按4.1.2的启动操作流程闭合电池输出开关QF1，逆变器启动并正常工作后，负载电源将无间断地切换到由逆变供电。

产品简介iTrust UL33系列UPS系统是连接在输入电源和负载之间，为重要负载提供不受电网干扰、稳压、稳频的电力供应的电源设备，在市电掉电后，UPS可继续给负载提供一段时间的供电。

UL33系列UPS采用带输出隔离变压器的高频双变换结构和先进的全数字控制技术，提供稳定、洁净、不间断的电源，同时具备完备的网络管理功能。

1.2 应用范围UL33系列UPS系统适用于不间断用电场合，主要作为各种计算机机房的不间断电源系统，广泛应用于金融证券、邮电通信、政府机关、能源化工、交通运输等各行各业。

1.3 产品特点全面提升系统可靠性的专业设计•采用第四代绝缘栅双极型晶体管（IGBT）功率器件和多重保护技术•先进的双DSP全数字技术，整机不需任何可调电阻，抗干扰能力强，无老化漂移问题•先进的分散式直接并联技术保证了在线扩容和系统冗余•瞬时值数字均流技术显著降低并机系统环流(<1A)，电流不平衡度＜1%•优良的电磁兼容性设计•采用高裕量的功率器件，增强电网的适应能力•业内独有的UPS防雷技术，内置D级防雷优异的输入特性•超宽输入电压范围（-45％～+15％），可适应恶劣电网条件•宽频率输入范围（50Hz 10%），保证了发电机供电时UPS稳定运行•先进的六管IGBT高频整流技术，无须附加外界设备，输入功率因数可达到0.99以上•应用瞬时值波形控制技术，大幅降低输入电流谐波(iTHD<3%)•低直流母线纹波，延长电池寿命优异的输出特性•逆变器采用高精度矢量控制技术，输出电压稳压精度高，动态响应快，且畸变率低•逆变器具有带100%不平衡负载的能力•逆变器具有很强的过载能力及抗冲击能力•输出采用⊿/Z0隔离变压器，有效抑制输出电压的三次谐波畸变•单机在线、单机ECO、主/从热备份及冗余、扩容并机等多种运行模式下软、硬件完全兼容•可靠的数字控制、分散式智能并机技术智能化电池管理•根据电池放电曲线自动调节放电终止电压，避免固定设置导致的电池过度放电•基于温度补偿的智能化充放电电池管理，大幅延长电池使用寿命50%以上•定期自动进行电池自检，确保电池可靠工作•精确预测电池的后备时间•全自动的电池管理，减少维护工作完备的本机监控管理•独创的自适应UPS并机层通讯，无需任何附加设备，可以通过任意一台UPS监测并机UPS系统信息•单机提供8路输出及6路输入继电器接点•支持RS232、RS485、SNMP、MODEM多种后台通讯方式超强的网络管理功能•系统具有电池放电预告警和自动安全关机功能•先进的SNMP卡及其相关软件，兼容10M/100M以太网，支持SNMP、HTTP、TFTP、TELNET、TTYP等协议，监控软件具备电源事件记录和分析功能，灵活多样的组网方案，可实现在Internet/Intranet上的远程监控•UPS系统具备自诊断、自保护功能，可以实现自动声光报警、E-mail和BP机报警•通过网络可以同时监控高达6万多台UPS，支持广域网解决方案人机界面友好，便于操作和维护•全中文大屏幕液晶显示，中英文可选操作界面•操作简单，"一键开机"•支持远程、自动开机，实现无人值守•模块化电路结构，全正面操作，使用、维护工作方便快捷第二章产品组成和原理2.1 基本组成UL33系列UPS系统主要包括由整流模块(REC)和逆变模块(INV)组成的AC-DC-AC变换主回路、由两组反向并联的可控硅组成的旁路静态开关、维修旁路空开Q3BP、输出隔离变压器和静态开关、蓄电池组以及输入/输出空开Q1/Q5等，如图2-1所示。

艾默生UPS技术方案1.1、UPS主要技术指标及性能详细说明1.1.1、系统设计依据GB/T 7260.1/.2/.3《不间断电源设备(UPS)》第1部分：安全性要求；第2部分：电磁兼容性(EMC)的要求；第3部分：确定性能的方法和试验要求。

GB 50174-93《电子计算机机房设计规范》GB/T 2887-2000《电子计算机场地通用规范》YD/T 1051-2000《通讯局（站）电源系统总技术要求》YD/T 1095-2000《通讯用不间断电源-UPS》YD 5079-99《通信电源设备安装工程验收规范》设计制造：ISO9001，ISO14001，IEC60146结构和安全：IEC60950、ENV50091-1、IEC62040-1保护：IEC60521（IP20）电磁兼容性：EMC：IEC62040-2，ENV50091-2性能和技术拓扑：IEC62040-3、IEC50091-3GB 50052－95《供配电系统设计规范》GB 50054－95《低压配电设计规范》GB 50055－93《通用用电设备配电设计规范》GB/T 14598.9-95 《辐射电磁场干扰试验》GB 50300-2001 《建筑工程施工质量验收统一标准》GB 50303-2002 《建筑电气工程施工质量验收规范》GB 50343-2004 《建筑物电子信息系统防雷技术规范》GB/T 2887-2000 《电子计算机场地通用规范》GB 50174-93 《电子计算机机房设计规范》GB 50339-2003 《智能建筑工程质量验收规范》GB 14050-93 《系统接地的型式及安全技术要求》GB 50169-92 《电气安装工程接地装置施工验收规范》GB 50150-91 《电气装置安装工程电力设备交接试验标准》GB 156-93 《标准电压》GBJ 8-98 《电力设备接地设计要求规程》DK 459-92 《充电、浮充电装置技术标准》DL/T 781-2001 《电力用高频开关整流模块》DL//T 526-2002 《静态备用电源自动投入装置技术条件》JGJ/T 16-92《民用建筑电气设计规范》YD/T 926 《大楼通信综合布线系统》YD/T 1051-2000 《通讯局（站）电源系统总技术要求》YD/T 1095-2000 《通讯用不间断电源-UPS》YD 5079-99 《通信电源设备安装工程验收规范》IEC 61643-1:1998 《电涌抗扰度标准》IEC 870-3 《远动设备及系统接口（电气特性）》1.1.2、系统设计原则及系统特点1 通用性本系统的设计符合国家设计标准。

艾默生Liebert NXR-100KVAUPS产品说明Liebert 系列NXR-100KVA UPS是采用最新DSP数字控制技术的在线式双变换UPS产品，具有优异的性能和突出的可靠性。

艾默生Liebert NXR UPS特点如下：1.系统效率高：NXR系统负载率在50%-75%的时候，效率高达96%。

系统负载率25%的时候效率大于95%。

2.优越的整流器性能无论线性负载或非线性负载整流器都有非常小的输入电流谐波（＜3%）和非常高的输入功率因数（＞0.99），可以减少前端的配电装置和电缆的成本，同时使得前端发电机的容量大为降低。

3.输出带载能力强：NXR系列UPS输出功率因数为0.9。

以100KVA容量为例，NXR可以带90KW 有功负载，而传统输出功率因数为0.8的UPS只能带80KW的有功负载。

4.紧凑的结构设计，占地面积小紧凑的结构设计极大的减小了对安装空间和地板承重的要求，使用户节省了空间和投资。

100KVA底座安装面积约为0.5㎡。

5.基于DSP的全数字控制技术在Liebert NXR UPS中，所有的功率变换器（诸如整流器、逆变器和DC/DC 变换器等）和系统元件（诸如旁路和逆变器的静态开关）都是由2个DSP （数字信号处理器）控制。

DSP的高速和精确控制性能使UPS可由先进的柔性的逻辑算法实现极高的性能和可靠性。

6.先进的并联功能并联功能在增加UPS系统容量的同时更进一步提高了电源的可靠性。

例如N+1系统中，假设1台UPS因偶然故障而退出，剩余的系统仍然能够向精密的负载提高稳定的电力供应。

Liebert NXR 系列UPS可实现多达4台并联而无需增加任何功能卡或其他选件，扩容或冗余时，并联系统的设置仅仅通过增加并机电缆就可完成。

并联功能通过并机电缆、实时的负载均分调节和灵活的智能化控制实现。

精密负载在各种运行模式和条件下都受到最大可靠性和可用性的保护。

7.极宽的输入电压范围整流器输入电压范围是相电压从 228V 到 476V (低于-20% 时降额)，频率范围从 40Hz 到 70Hz 。

2．也可使用电池冷启动，在市电停电时直接从电池（已充电）模式启动UPS。因而可独立使用电池电源，在某些情况下提高了系统的使用率。
3．在电池模式下，当电池放电到低压时，蜂鸣器会发出急促的电池低压告警声（每秒鸣叫一声），此时应及时处理。
一.5.5
在ECO模式下，当旁路电压在220Vac±10％、频率在50Hz±2Hz范围内时，负载由旁路供电，旁路指示灯亮。旁路电压异常时，负载由逆变器供电。ECO模式是一种经济运行模式，对于对电网质量要求不高的用电设备，用户可选择ECO模式通过旁路供电，减少电能损耗。
2U厚度，可以随意组装成塔式或者机架式，满足不同用户的安装要求
UPS具有ECO模式，用户若选择此方式供电，可最大程度地节省能源
配合艾默生网络能源有限公司的监控软件，可实现完善的网络电源管理功能
具有风扇的故障自检和自动识别功能
可选的SNMP卡可提供网络通信功能
可外接多个电池组，以延长电池模式供电时间
一.2
一.5.6
在正常模式下，若出现逆变器故障、机内温度过高等情况，UPS将转为旁路模式；在电池模式（无旁路市电）下，若出现逆变器故障、机内温度过高等情况，UPS将关机，输出中断。一旦UPS发生故障，故障指示灯变亮，蜂鸣器长鸣，相应的故障定位指示灯闪烁。
注意
故障状态下，输出不过载却出现旁路断电或旁路电压异常，除了能引起关机的故障之外，UPS都将切换到逆变器供电，如散热器过热等；如果输出过载时出现旁路断电或旁路电压异常，UPS将不切换到逆变器供电，同时会关闭旁路。
一.5.3
当UPS工作于正常模式时，如出现过载超时、逆变器或整流器等故障，UPS将切换至旁路模式，即负载所需电源由市电输入直接经旁路提供。若整流器正常，内置充电器对电池充电。旁路模式时，逆变器指示灯不亮，市电指示灯和旁路指示灯常亮。

UPS各品牌介绍一、艾默生UPS艾默生公司(纽约证券交易所股票代码：EMR)创建于1890年，总部设于美国密苏里州圣路易斯市，是全球最悠久的跨国公司之一。

经营领域涉及网络能源、过程管理、工业自动化、环境优化技术、家电和工具五大领域，为客户提供创新性的解决方案。

公司业务遍布全球150多个国家，在世界各地拥有60多个子公司及14万多名员工，2009财年的销售额达209亿美元，位列《财富》美国500强第94位。

艾默生网络能源有限公司是美国艾默生公司下属子公司，在中国设有30个办事处及29个用户服务中心。

艾默生网络能源有限公司致力于将科技与应用工程技术完美结合，致力于为客户提供最有竞争力的3G解决方案、动态数据中心解决方案、IT网络能源解决方案以及新能源、新技术解决方案，致力于为客户创建竞争优势。

艾默生网络能源产品涉及通信电源、UPS 不间断电源、机房专用精密空调、电力操作电源、太阳能和风能、户外一体化通信机系统、服务器机柜系统、ATS自动切换系统、STS静态切换开关、低压配电柜、SPM服务器电源管理系统、动力及环境监控系统、动力网保护产品等领域。

艾默生网络能源有限公司是全球通信/IT行业网络能源产品、动力一体化整体解决方案及一体化服务的主流供应商。

二、台达UPS 台湾品牌，在国内有多处生产厂家，最大的产地在吴江三、美国力迅UPS力迅电子有限公司成立于二0 0一年，是专注于电源、电子电力及新能源电力转换领域的高新技术企业。

主营业务是为全球用户提供高端的电源、电子电力产品和全套电源及电力转换系统集成解决方案，产品涵盖全系列不间断电源（UPS）,各种逆变电源、专用电源、长寿命蓄电池、免维护阀控式铅酸蓄电池，以及各种新能源电力转换配套装备等。

力迅建有较大规模的现代化花园式工厂，拥有十数条流水生产线和完备的检测设备，以及经验丰富的研发、生产、管理团队，年产能力达到100万台套以上。

力迅企业至今已经通过ISO9001国际质量体系认证，ISO14001国际环境体系认证，OHSAS18001职业健康安全管理体系认证，多个系列产品荣获中国泰尔认证，欧洲CE认证，ROHS认证，美国UL认证，FCC认证，也取得了国内多个行业入围进网许可。

艾默生边际网UPS电源维护操作手册（精简版）艾默生边际网ups电源维护操作手册uh11－0010lcuh11－0020lc目录第一章设备的组成及安装1．1严禁事项1．2安全注意事项1．3设备概述1．4主机安装注意事项1．5电池安装注意事项1．6uh11-0010lc的组成及安装1．6．1uh11-0010lc的系统共同组成：1．6．2uh11-0010lc的加装1．6．3uh11-0010lc的内部接线1．7uh11-0020lc的组成及安装：1．7．1uh11-0020lc的共同组成1．7．2uh11-0020lc的紧固1．7．3uh11-0020lc的接线1．7．4电池柜接线1．8uh11系列产品规格1．9充电器模块规格第二章运转操作方式2．1上电前检查2．2上电检测2．3运行模式说明2．3．1市电低电压供电模式2．3．2旁路供电模式2．3．3电池供电模式2．3．4故障模式2．4ups的操作方式面板2．4．1面板说明2．4．2按键使用说明2．4．3led显示说明2．5开关机顺序第三章故障排除3．1故障的推论及处置3．2uh11-0010lc的配件更改3．2．1用服功率组件更换操作3．2．2附加充电器组件更换操作3．3uh11-0020lcups的保护方式3．3．1uh11-0020lcups整机更换操作3．3．2附加充电器模块更换操作3．3．3c级防雷器（选配件）第四章保护管理办法4．1设备日常维护工作要求4．2电池维护4．3ups功能检查4．4防雷器状态检查第一章设备的共同组成及加装1．1禁止事项1、电源内部存有高压，非经许可的技术人员，切勿擅自关上ups，否则可以存有窒息的危险。

2、电池不得放在火中，以免核爆，损害人身安全。

1．2安全注意事项1、电源设备可以由电池供电，即使在阻断交流市电的情况下，其输入端的仍可能会存有电压存有。

2、当ups需要移动或重新接线时，必须切断输入，并保证ups完全停机，否则输出仍可能有电，有触电的危险。
