盾构机简介

盾构机工作原理盾构机是一种用于地下隧道施工的重型机械设备，其工作原理是通过推进机构将盾构机沿着隧道轴线推进，同时利用盾构机的钻头切削土层，然后通过输送系统将切削土层从隧道尾部运出。

一、盾构机的组成部分1. 盾构机主体：包括盾构机壳体、推进机构、切削系统等。

盾构机壳体是盾构机的主要承重部分，用于保护工作人员和设备。

推进机构是盾构机的动力系统，负责推进盾构机并控制推进速度。

切削系统由刀盘、刀盘电机、刀盘刀具等组成，用于切削土层。

2. 输送系统：包括土层输送系统和衬砌输送系统。

土层输送系统用于将切削土层从切削区域输送到隧道尾部，通常由螺旋输送机和螺旋输送机电机组成。

衬砌输送系统用于将衬砌材料输送到切削区域，通常由输送带和输送带电机组成。

3. 泥浆系统：用于控制切削区域的土层稳定，防止坍塌。

泥浆系统由泥浆循环系统和泥浆处理系统组成。

泥浆循环系统通过泵将泥浆注入切削区域，形成泥浆层，保持土层稳定。

泥浆处理系统用于处理和回收泥浆。

二、盾构机的工作流程1. 准备工作：确定隧道的设计参数、地质勘探结果和施工方案。

安装盾构机并进行调试，检查各部件是否正常运转。

2. 开始推进：启动盾构机的推进机构，使其向前推进。

同时，启动切削系统，刀盘开始切削土层。

切削的土层通过输送系统运输到隧道尾部。

3. 控制土层稳定：在切削区域注入泥浆，形成泥浆层，保持土层稳定，防止坍塌。

泥浆通过泥浆系统循环使用，同时进行处理和回收。

4. 衬砌施工：当切削到一定距离后，开始进行衬砌施工。

通过输送系统将衬砌材料输送到切削区域，工人进行衬砌作业。

5. 推进和衬砌循环进行：推进机构持续推进盾构机，切削系统不断切削土层，输送系统将切削土层运输到隧道尾部，同时进行衬砌施工。

6. 完成施工：当盾构机推进到设计的目标位置后，停止推进和切削工作。

进行最后的检查和清理工作，确认隧道施工质量。

三、盾构机的优势和应用领域1. 高效快速：盾构机能够连续推进，施工速度较快，适用于大规模的隧道工程。

盾构机的讲解盾构机是一种用于地下隧道开挖的专用设备，它采用盾构法施工原理，是现代化隧道工程中不可或缺的重要装备。

盾构机能够有效地降低工程施工风险，提高施工效率，保证工程质量。

本文将从盾构机的工作原理、结构组成、施工流程和应用领域等方面进行详细讲解。

工作原理盾构机主要通过盾构的方式进行地下隧道开挖。

盾构机的工作原理是在盾构机头部安装刀具，由液压系统驱动刀具旋转切削地层，同时通过液压顶推系统推进盾构机整体，形成一个封闭的工作面，在施工的同时支撑土体。

盾构机还会排出隧道开挖时产生的泥浆或者石料。

结构组成1.盾构机主体：包括盾构圆盘、尾部推进装置、作业室等部分。

2.刀具系统：用于切削地层的重要部分，通常采用硬质合金刀具。

3.液压系统：提供动力支撑，驱动盾构机的工作。

4.注浆系统：用于土层稳固，减少地层位移。

5.排土系统：排出隧道开挖时产生的泥浆或者石料。

施工流程1.施工前准备：确定隧道线路、进行现场钻探、安装盾构机等。

2.盾构机施工：盾构机推进、切削、排土、注浆等工作。

3.隧道贯通：完成盾构机开挖后，隧道贯通。

4.隧道衬砌：进行隧道衬砌工作，保证隧道的结构安全。

5.隧道检验验收：对隧道进行检验验收，确保质量合格。

应用领域盾构机在地下管廊、地铁、交通隧道、水利隧洞等工程中得到广泛应用。

盾构机可以开挖各种类型的地下工程，同时由于其施工方式的灵活性和高效性，能够适应不同地层的复杂情况。

结语盾构机作为现代化隧道工程的重要设备，发挥了不可替代的作用。

通过本文的讲解，相信读者对盾构机的工作原理、结构组成、施工流程和应用颁奖都有了更深入的了解。

希望本文能为相关领域的从业人员提供一定的参考和帮助。

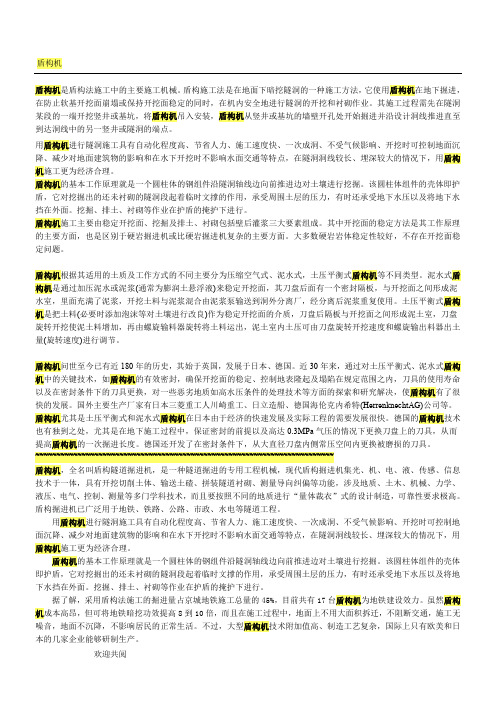

盾构机盾构机是盾构法施工中的主要施工机械。

盾构施工法是在地面下暗挖隧洞的一种施工方法，它使用盾构机在地下掘进，在防止软基开挖面崩塌或保持开挖面稳定的同时，在机内安全地进行隧洞的开挖和衬砌作业。

其施工过程需先在隧洞某段的一端开挖竖井或基坑，将盾构机吊入安装，盾构机从竖井或基坑的墙壁开孔处开始掘进并沿设计洞线推进直至到达洞线中的另一竖井或隧洞的端点。

用盾构机进行隧洞施工具有自动化程度高、节省人力、施工速度快、一次成洞、不受气候影响、开挖时可控制地面沉降、减少对地面建筑物的影响和在水下开挖时不影响水面交通等特点，在隧洞洞线较长、埋深较大的情况下，用盾构机施工更为经济合理。

盾构机的基本工作原理就是一个圆柱体的钢组件沿隧洞轴线边向前推进边对土壤进行挖掘。

该圆柱体组件的壳体即护盾，它对挖掘出的还未衬砌的隧洞段起着临时文撑的作用，承受周围土层的压力，有时还承受地下水压以及将地下水挡在外面。

挖掘、排土、衬砌等作业在护盾的掩护下进行。

盾构机施工主要由稳定开挖面、挖掘及排土、衬砌包括壁后灌浆三大要素组成。

其中开挖面的稳定方法是其工作原理的主要方面，也是区别于硬岩掘进机或比硬岩掘进机复杂的主要方面。

大多数硬岩岩体稳定性较好，不存在开挖面稳定问题。

盾构机根据其适用的土质及工作方式的不同主要分为压缩空气式、泥水式，土压平衡式盾构机等不同类型。

泥水式盾构机是通过加压泥水或泥浆(通常为膨润土悬浮液)来稳定开挖面，其刀盘后面有一个密封隔板，与开挖面之间形成泥水室，里面充满了泥浆，开挖土料与泥浆混合由泥浆泵输送到洞外分离厂，经分离后泥浆重复使用。

土压平衡式盾构机是把土料(必要时添加泡沫等对土壤进行改良)作为稳定开挖面的介质，刀盘后隔板与开挖面之间形成泥土室，刀盘旋转开挖使泥土料增加，再由螺旋输料器旋转将土料运出，泥土室内土压可由刀盘旋转开挖速度和螺旋输出料器出土量(旋转速度)进行调节。

盾构机问世至今已有近180年的历史，其始于英国，发展于日本、德国。

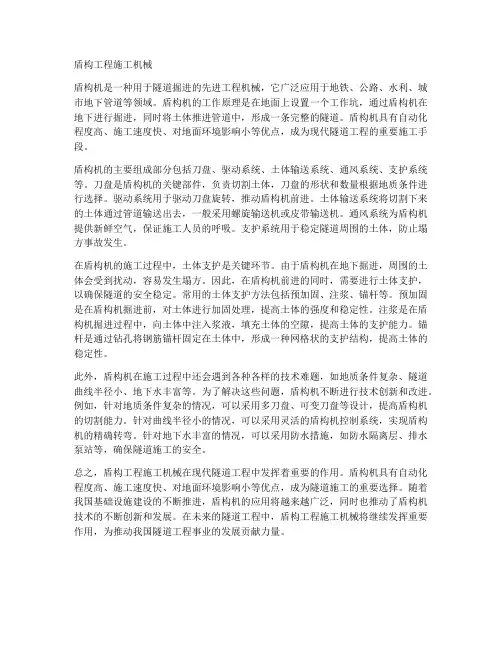

盾构工程施工机械盾构机是一种用于隧道掘进的先进工程机械，它广泛应用于地铁、公路、水利、城市地下管道等领域。

盾构机的工作原理是在地面上设置一个工作坑，通过盾构机在地下进行掘进，同时将土体推进管道中，形成一条完整的隧道。

盾构机具有自动化程度高、施工速度快、对地面环境影响小等优点，成为现代隧道工程的重要施工手段。

盾构机的主要组成部分包括刀盘、驱动系统、土体输送系统、通风系统、支护系统等。

刀盘是盾构机的关键部件，负责切割土体，刀盘的形状和数量根据地质条件进行选择。

驱动系统用于驱动刀盘旋转，推动盾构机前进。

土体输送系统将切割下来的土体通过管道输送出去，一般采用螺旋输送机或皮带输送机。

通风系统为盾构机提供新鲜空气，保证施工人员的呼吸。

支护系统用于稳定隧道周围的土体，防止塌方事故发生。

在盾构机的施工过程中，土体支护是关键环节。

由于盾构机在地下掘进，周围的土体会受到扰动，容易发生塌方。

因此，在盾构机前进的同时，需要进行土体支护，以确保隧道的安全稳定。

常用的土体支护方法包括预加固、注浆、锚杆等。

预加固是在盾构机掘进前，对土体进行加固处理，提高土体的强度和稳定性。

注浆是在盾构机掘进过程中，向土体中注入浆液，填充土体的空隙，提高土体的支护能力。

锚杆是通过钻孔将钢筋锚杆固定在土体中，形成一种网格状的支护结构，提高土体的稳定性。

此外，盾构机在施工过程中还会遇到各种各样的技术难题，如地质条件复杂、隧道曲线半径小、地下水丰富等。

为了解决这些问题，盾构机不断进行技术创新和改进。

例如，针对地质条件复杂的情况，可以采用多刀盘、可变刀盘等设计，提高盾构机的切割能力。

针对曲线半径小的情况，可以采用灵活的盾构机控制系统，实现盾构机的精确转弯。

针对地下水丰富的情况，可以采用防水措施，如防水隔离层、排水泵站等，确保隧道施工的安全。

总之，盾构工程施工机械在现代隧道工程中发挥着重要的作用。

盾构机具有自动化程度高、施工速度快、对地面环境影响小等优点，成为隧道施工的重要选择。

盾构机安全培训•盾构机简介•盾构机安全操作规程目录•盾构机常见安全风险及应对措施•盾构机安全培训内容与方法•盾构机安全监管与评估•盾构机安全培训案例分析01盾构机简介盾构机的定义与特点盾构机的工作原理盾构机通过刀盘切削前方的土体，切削下来的土进入螺旋输送机，然后通过皮带运输机将土运出隧道外。

在盾构机的推进过程中，通过液压推进系统将盾体和拼装好的管片推向前进的方向。

盾构机还配备了多种辅助功能，如注浆系统、管片拼装机、管片吊装机等，以实现隧道施工的自动化和智能化。

城市地铁建设水利工程公路建设其他领域盾构机的应用场景01020304盾构机在城市地铁建设中广泛应用，能够高效地挖掘地铁隧道。

盾构机可用于挖掘水利工程中的输水隧道和排水隧道。

在公路建设过程中，盾构机可用于挖掘公路隧道和地下通道。

除了上述领域，盾构机还可应用于市政工程、地下管线敷设等领域。

02盾构机安全操作规程在开始操作盾构机之前，必须对设备进行全面检查，确保所有部件完好无损，没有安全隐患。

检查设备了解工作区域穿着防护装备操作人员应熟悉工作区域的环境，了解周围是否存在潜在的安全风险。

操作人员必须穿戴符合规定的防护装备，如安全帽、防护服、手套等。

030201操作前准备操作盾构机时应严格遵循操作流程，不得擅自更改或跳过任何步骤。

遵循操作流程在操作过程中，操作人员应时刻保持注意力集中，不得分心或从事其他工作。

保持注意力集中操作人员应密切观察盾构机的运行状态，发现异常情况应及时处理或报告。

密切观察设备状态操作中注意事项在完成工作后，应对盾构机进行清理，确保设备干净整洁。

清理设备定期检查盾构机的关键部件，如刀具、轴承等，确保其磨损在正常范围内。

检查设备磨损情况对盾构机的维护情况进行记录，以便于后续的故障排查和保养。

记录维护日志操作后检查与维护03盾构机常见安全风险及应对措施盾构机在挖掘过程中，如遇到不良地质条件、地下水位过高等因素，可能导致隧道塌方。

隧道塌方风险在施工前进行详细的地质勘察，了解地下水位、地质构造等信息，采取适当的加固措施，如注浆、钢板桩等，确保隧道稳定性。

盾构机常用材料基础知识目录一、概述 (1)1. 盾构机简介 (2)2. 盾构机的工作原理 (2)二、盾构机主要结构部件及材料 (3)三、盾构机常用辅助材料 (4)1. 油脂类 (6)2. 粘结剂及密封胶 (7)3. 防水材料 (8)四、盾构机材料选择及应用 (9)1. 材料选择原则 (11)2. 不同地层及环境下的材料选择 (11)五、盾构机维护及保养材料 (13)1. 维护及保养项目 (14)2. 常用维护及保养材料 (15)六、结论 (16)一、概述盾构机是一种用于地下隧道施工的机械设备，其主要功能是在地下挖掘出一定尺寸的圆形隧道。

盾构机的性能和使用寿命在很大程度上取决于所使用的材料，本文档将对盾构机常用的材料进行简要介绍，以帮助读者了解这些材料的基础知识。

盾构机所用材料主要包括以下几类：钢材、混凝土、密封材料、润滑剂等。

这些材料在盾构机的不同部位发挥着各自的作用，共同保证盾构机的正常运行和高效施工。

钢材：钢材是盾构机的主要结构材料，具有较高的强度和刚性，能够承受地下土壤的压力。

常见的钢材有Q345C、QQ700等。

钢材还可用于制造盾构机的刀盘、驱动系统等部件。

混凝土：混凝土是盾构机的主要衬砌材料，具有良好的抗渗性和耐久性，能够保护地下水资源和地层结构。

根据不同的工程需求，混凝土可以分为普通混凝土、高强度混凝土、自密实混凝土等多种类型。

密封材料：密封材料主要用于盾构机的管道接口、刀盘与土层的连接处等关键部位，以防止地下水渗漏和空气进入。

常见的密封材料有橡胶密封条、聚氨酯泡沫等。

润滑剂：润滑剂主要用于盾构机的旋转部件，如刀盘、驱动系统等，以降低摩擦系数，延长设备寿命。

常见的润滑剂有矿物油、合成油、水溶性润滑剂等。

盾构机所用材料的选择和使用直接影响到设备的性能和使用寿命。

在使用盾构机时，应根据工程特点和需求选择合适的材料，并严格按照相关标准进行施工。

1. 盾构机简介盾构机的设计需要适应地下高强度和高磨损的环境，因此其材料选择至关重要。

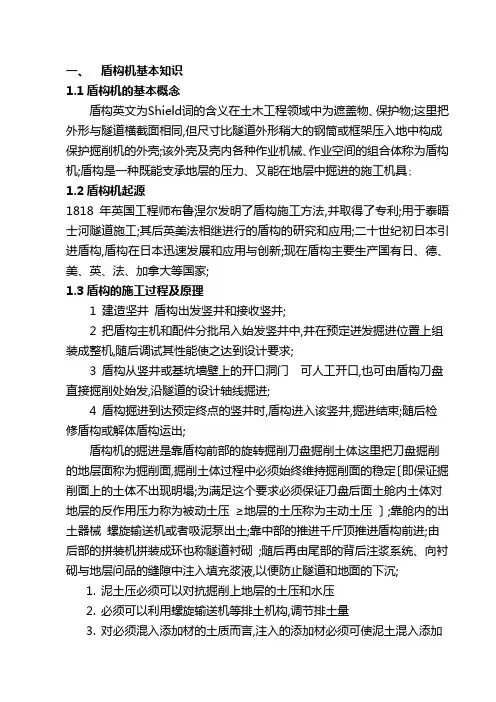

一、盾构机基本知识1.1盾构机的基本概念盾构英文为Shield词的含义在土木工程领域中为遮盖物、保护物;这里把外形与隧道横截面相同,但尺寸比隧道外形稍大的钢筒或框架压入地中构成保护掘削机的外壳;该外壳及壳内各种作业机械、作业空间的组合体称为盾构机;盾构是一种既能支承地层的压力、又能在地层中掘进的施工机具;1.2盾构机起源1818年英国工程师布鲁涅尔发明了盾构施工方法,并取得了专利;用于泰晤士河隧道施工;其后英美法相继进行的盾构的研究和应用;二十世纪初日本引进盾构,盾构在日本迅速发展和应用与创新;现在盾构主要生产国有日、德、美、英、法、加拿大等国家;1.3盾构的施工过程及原理1 建造坚井盾构出发竖井和接收竖井;2 把盾构主机和配件分批吊入始发竖井中,并在预定迸发掘进位置上组装成整机,随后调试其性能使之达到设计要求;3 盾构从竖井或基坑墙壁上的开口洞门可人工开口,也可由盾构刀盘直接掘削处始发,沿隧道的设计轴线掘进;4 盾构掘进到达预定终点的竖井时,盾构进入该竖井,掘进结束;随后检修盾构或解体盾构运出;盾构机的掘进是靠盾构前部的旋转掘削刀盘掘削土体这里把刀盘掘削的地层面称为掘削面,掘削土体过程中必须始终维持掘削面的稳定〔即保证掘削面上的土体不出现明塌;为满足这个要求必须保证刀盘后面土舱内土体对地层的反作用压力称为被动土压≥地层的土压称为主动土压〕;靠舱内的出土器械螺旋输送机或者吸泥泵出土;靠中部的推进千斤顶推进盾构前进;由后部的拼装机拼装成环也称隧道衬砌;随后再由尾部的背后注浆系统、向衬砌与地层问品的缝隙中注入填充浆液,以便防止隧道和地面的下沉;1.泥土压必须可以对抗掘削上地层的土压和水压2.必须可以利用螺旋输送机等排土机构,调节排土量3.对必须混入添加材的土质而言,注入的添加材必须可使泥土混入添加材的掘削土的塑流性和抗渗性提高到满足掘削面稳定要求的水准;如果挡土结构在土压力的作用下,其本身不发生变形和任何位移移动或转动,土体处于弹性平衡状态,则这时作用在挡土结构上的土压力称为静止土压力;挡土结构在土压力作用下向离开土体的方向位移,随着这种位移的增大,作用在挡土结构上的土压力将从静止土压力逐渐减小;当土体达到主动极限平衡状态时,作用在挡土结构上的土压力称为主动土压力;挡土结构在荷载作用下向土体方向位移,使土体达到被动极限平衡状态时的土压力称为被动土压力;1.4盾构机的分类不同的地层盾构1.硬岩盾构2.软岩盾构3.软土盾构4.复合式盾构硬岩软土盾构横截面形式分类：1.圆形2.椭圆形3.马路蹄形4.双圆形5.三圆形6.矩形不同敞开程度分类1.全部敞开式：能直接看到全部掘削面掘削状况的形式2.部分敞开式网格式:看到部分掘削面掘削状况的形式3.封闭式：掘削面与内舱有隔板,无法盾到掘削面状况,只能靠传感器;1.5土压平衡盾构掘进机适应的地层土压平衡盾构掘进机可在砂砾、砂、粉砂、粘土等压密程度低、软、硬相间的地层以及砾层、砂层等地层中使用;我们的盾构机主要适用的地层为：粉砂、粘土、粉土、粉沙、粘质砂土等地层;1.6盾构法隧道的优点1、在盾构支护下进行地下工程暗挖施工,不受地面交通、河道、航运、潮汐、季节、气候等条件的影响,能较经济合理地保证隧道安全施工;2、盾构的推进、出土、衬砌拼装等可实行自动化、智能化和施工远程控制信息化,掘进速度快,施工劳动强度低;3、地面人文自然景观受到良好的保护, 周围环境不受盾构施工干扰；在松软地层中,开挖埋置深度较大的长距离、大直径隧道,具有经济、技术、安全、军事等方面的优越性;1.7盾构法隧道的缺点1、盾构机造价较昂贵,隧道的衬砌、运输、拼装、机械安装等工艺较复杂；在饱和含水的松软地层中施工,地表沉陷风险较大;2、需要设备制造、气压设备供应、衬砌管片预制、衬砌结构防水及堵漏、施工测量、场地布置、盾构转移等施工技术的配合,系统工程协调复杂;3、建造短于750m的隧道经济性差;4、对隧道曲线半径过小或隧道埋深较浅时,施工难度大;1.8制造材料盾构在地下穿越,要承受水平荷载、竖向荷载和水压力,如果地面有构筑物,还要承受这些附加荷载；盾构推进时,还要克服正面阻力,所以,盾构整体要求具有足够的强度和刚度;盾构主要用钢板成型制成;大型盾构考虑到水平运输和垂直吊装的困难, 可制成分体式,到现场进行就位拼装,部件的连接一般采用定位销定位、高强度螺栓连接, 最后焊接成型的方法;二、盾构机各个组成部分的构造及工作原理在讲本节之前我先介绍一下盾构机的整体情况;2.1盾体盾体的钢结构设计是按照工作压力为3 bar时,土压、水压、牵引负荷和推进时的工作负荷来考虑的;所有必要的连接都是为了盾构机的操作来综合考虑的;盾体是由刀盘、前盾、中盾和盾尾通过螺栓连接组成的;盾体钢体的材质是S355J2G3;DIN DEUTSCHE Industrial Norm 是德国工业标准的代号该牌号表示是按强度等级表示钢铁牌号,S表示钢,抗拉强度为355MPa, J2G3—质量等级冲击功和供货状态,J2G3及K2G3牌号产品的供货状态应为正火状态或正火轧制状态,其余由制造厂选择对钢板产品;盾体由三个主要部分组成•前盾•中盾•盾尾总重117580kg,长度7085最长;2．1．1 前盾前盾的外型像一个圆筒,在其内部安装有用于支撑刀盘主驱动装置和螺旋输送机的钢结构;螺旋输送机的安放位置是向上并与水平轴线有一个角度,一直延伸到盾尾,直到皮带运输机;前盾耐压隔板的前面部分呈圆锥形,由里面向上直到盾体耐压隔板,这样设计是为了避免土体的粘着和有利于土体流向底部区域.耐压舱壁把前盾的主工作区域与土仓分开;在主工作区域耐压隔板的上部区域一个舱门,可以容许维修工作人员通过进入到土仓,用于检查维修;此外耐压隔板上有几个开口,分别用于控制土的调节水平、连接,以及在维修情况下用于操作的供给线路的连接盒;通过设置在土仓耐压隔板上的四个搅拌臂的孔口,水、泡沫和其它添加剂被输送到土仓里面;土仓耐压隔板上的搅拌臂的结构与布置有利于土仓里的土体搅拌和用于改善土体的添加剂的注入分配;借助于设置在前盾,由液压控制的关门装置螺旋输送机前闸门,螺旋输送机的前闸门可以在螺旋输送机的螺杆缩回之后关闭,用于保养与维修;1总体尺寸、结构、重量外径φ6390mm,长度2045mm,钢板厚度60mm,总重49540kg;2各孔的作用：5个土压传感器,4个泡沫管,4泄水管3个φ100,1个φ200;3细部图的解释;前盾、中盾有定位销;4M36的扭矩要求为3100KN;2．1．2 中盾前盾和中盾是通过高强度螺栓联接和焊接而连接在一起的;用于掘进的推进油缸和作为盾尾附加装置的盾体铰接油缸安装在中盾的区域里;1总体尺寸结构：外径φ6380mm,长度2795mm,钢板厚度40mm,总重40840kg;2中盾上布置有环状梁和支柱,支柱上联接有悬挂桁架主要用于安装管片拼装机,环状梁用于支撑和安装推进油缸和铰接油缸;3推进油缸A、B、C、D四组,共32个,4、8、12、16油缸带有行程传感器;油缸均匀布置;4细部图的解释;5M20的扭矩要求为360KN;6联接处的充气密封7三道密封2．1．3 盾尾盾尾的外型像一个圆筒,它通过14个铰接油缸与中盾连接起来;在盾尾的保护下,管片的拼装借助于管片拼装机来实现;在盾尾的末端有三排钢丝密封刷用于密封盾尾和成环管片之间的间隙;在盾尾中集成的注浆管路把环形间隙用浆液充满;为了防止周围地层的土砂、地下水及背后注浆的窜入,设置有盾尾密封装置;本盾构机设置有三道盾尾密封刷;1总体尺寸结构：外径φ6370mm,长度3540mm,钢板厚度40mm,总重27200kg;2铰接油缸14个,2、6、9、12号油缸带有行程传感器;31、2、3、4路注脂管,分别给前、后腔注脂;41、2、3、4路注浆管,进行背后注浆;5盾尾密封刷三道,焊接在盾尾处;注意前后密封刷不同;。
