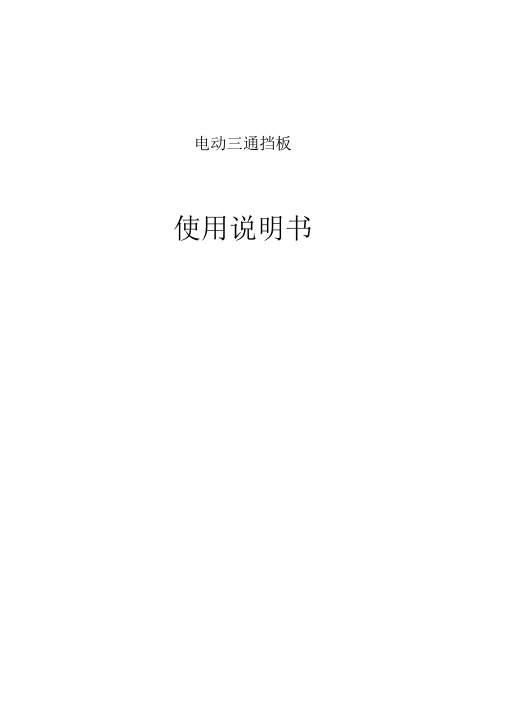

(完整版)电动三通挡板使用说明书

燃料运行分册电动双侧犁式卸料器电动挡板三通缓冲锁气器刮水器工作原理及运行常见故障及处理4.11.1 概述电动犁式卸料器分为单侧和双侧两种形式，我厂使用的是由牡丹江市东北电力设备有限责任公司生产的DLX-1600S 型电动双侧犁式卸料器，装置在国家标准DTⅡ型固定式带式输送机上。

双侧犁煤器卸料快，阻力小，犁头两个“人”字板倾斜贴于皮带表面，煤流作用时具有自动锁紧功效，电119动推杆具有双向保险系统，主犁后设有两道胶皮犁，使胶带磨损量小，延长了胶带输送机的使用寿命。

其结构紧凑、起落平稳、安装操作方便、卸料干净彻底，性能可靠，还能方便用于远距离操作，实现卸料自动化。

电动三通挡板采用D S T1100×60o 型号。

在电动三通挡板内表面两侧安装耐磨衬板、延长使用寿命，所配带的电动推杆，除内装“计数器”控制行程外，在基本外面再安装两个行程开关，控制推杆行程，起双道保险作用。

外行程开关位置可调，以利于现场安装，电器元件选择国内先进、质量上乘的产品，此推杆还有手动机构，并随机配带。

本厂缓冲锁气器采用HSB7 型锁气器。

该缓冲锁气器能使物料极高的下落速度在缓冲锁气托板上得到两级缓冲面减速通过，而使回流风尘被阻；因而使系统含尘气流量大大减少，在安全生产和保护环境卫生方面而达到更好效果。

刮水器主要用在料场露天皮带上，将停运的胶带机上积存的雨水在启动时及时刮掉，这样就避免积存在胶带机上的雨水在运行时涌进转运站。

各设备的布置位置：设备名称电动双侧犁式卸料器刮水器电动挡板三通缓冲锁气器布置位置煤仓间 6 号皮带机上煤场斗轮机皮带（7、8 号皮带机）上各转运站(含碎煤机室)内各转运站（含碎煤机室）内布置环境室内室外室内室内4.11.2 各设备的规范4.11.2.1 电动双侧犁式卸料器型号DLX-1600S型式电动双侧犁式卸料数量22适应带式输送机带宽B=1600mm适应带式输送机带速V=2.5m/s适应带式输送机出力Q=2000t/h可变槽角变化范围0～35 o电动推杆型号DT1500-600Ⅲ-40电动推杆推力1500Kg电动推杆行程600mm电动推杆速度40mm/s犁刀起升速度40mm/s设备总质量2685Kg外型尺寸(长×宽×高)4510×2226×17954.11.2.2 刮水器型号GSQ-1600S型式电动双侧犁式刮水数量4适应带式输送机带宽B=1600mm适应带式输送机带速V=3.15m/s适应带式输送机出力Q=2500t/h可变槽角变化范围0-35 o120电动推杆型号DT1500-600Ⅲ-40电动推杆推力1500Kg电动推杆行程600mm电动推杆速度40mm/s犁刀起升速度40mm/s设备总质量1450Kg外型尺寸(长×宽×高)4510×2226×17954.11.2.3 电动挡板三通型号DST1100×60 o型式摆动内套船形数量6适应带式输送机带宽B=1600mm适应带式输送机带速V=2.5～3.15m/s适应带式输送机出力Q=2000～2500t/h电动推杆型号DT1500-600Ⅲ-40电动推杆推力1500Kg电动推杆行程600mm电动推杆速度40mm/s设备总质量1650Kg外型尺寸(长×宽×高)2400×1410×18954.11.2.4 缓冲锁气器型号HSB7型式齿轮传动式数量8适应带式输送机带宽B=1600mm适应带式输送机带速V=2.5～3.15m/s适应带式输送机出力Q=2000～2500t/h设备总质量1740Kg外型尺寸(长×宽×高)1708×1685×14004.11.3 电动犁式卸料器4.11.3.1 结构特点电动双侧犁式卸料由平行四连杆机构、平托底盘、犁、电动推杆等组成。

文书No.VT325-OM T0001直动式3通电磁阀VT(O)325系列安全注意事项 ------------------------------------------------------------- 2,3 设计注意事项/选定 -------------------------------------------------------- 4安装 --------------------------------------------------------------------- 5配管 --------------------------------------------------------------------- 5配线 --------------------------------------------------------------------- 5给油 --------------------------------------------------------------------- 5气源 --------------------------------------------------------------------- 6使用环境 ----------------------------------------------------------------- 6维修检查 ----------------------------------------------------------------- 6产品个别注意事项 --------------------------------------------------------- 7,8 故障及对应方法 ----------------------------------------------------------- 9,10安全注意事项安全注意事项此处所示的注意事项是为了确保您能安全正确地使用本产品，预先防止对您和他人造成危害和伤害而制定的。

电控三通调节阀产品说明书V2.2江苏氢港新能源科技有限公司修订记录版本号日期修订者内容说明V1.02020.8.13初版V1.12020.9.25修正部分内容V1.22020.10.25修正部分内容V1.32021.02.09修订部分内容V2.02021.02.23变更ECV-0350B尺寸V2.12021.05.08增添部分内容V2.22021.06.08CAN协议内容增加江苏氢港新能源科技有限公司为客户提供7×24小时全方位的技术支持和服务，公司设有专业的技术支持团队，提供售前、售后的技术咨询、产品维修技术服务，用户可直接与客户中心联系。

江苏氢港新能源科技有限公司地址：江苏省张家港市中兴路180号网址：Email：**********************客户热线：(00)86-0512-********本说明书涉及电控三通阀的安装和使用。

适用于对电控三通阀进行安装、操作、维护的专业技术人员和日常操作的人员。

读者需具备一定的电子电气、控制、机械等知识。

为确保个人和财产安全或有效使用本产品，请在安装和使用前仔细阅读本说明书。

江苏氢港新能源科技有限公司对本说明书保留一切权力，内容如有变动，恕不另行通知。

目录1.产品特点 (6)2.选型说明 (7)3.技术参数 (7)4.阀旋转角度与开度的关系 (8)5.压力损失曲线 (8)6.尺寸 (9)7.接口说明 (10)7.1流体接口 (10)7.2电气接口定义 (11)8.安装及应用 (12)9.通信控制 (12)10.故障与处理 (13)1.产品特点本产品是一款智能型电动控制调节阀，阀集成驱动控制器，CAN总线控制，兼容汽车总线，使用方便角度实时控制和反馈宽电压范围，兼容乘用车、商用车流体接触部件无金属材料、无腐蚀、无离子析出,不影响液体绝缘性低流阻2.选型说明注：其他特殊要求，请联系公司技术人员确认。

3.技术参数型号ECV-0338B ECV-0350B工作电压DC12V/24V(9-32V)工作电流0.4A@24V全行程角度范围0~90°有效行程角度范围10~80°全行程时间约3s控制方式默认CAN2.0B,波特率250K程序刷写基于CAN的BootloaderIP等级IP67工作介质纯水或水-乙二醇冷却液介质温度-40~95℃工作环境温度-40~85℃最大工作压力3bar,g内泄漏量≤50mL/min@ΔP=1bar进/出接口OD38.4mm墩头OD50.8mm墩头重量约1.0kg约1.2kg4.阀旋转角度与开度的关系5.压力损失曲线（测试介质：25℃，纯水）6.尺寸型号：ECV-0338B型号：ECV-0350B（版本V2）7.接口说明7.1流体接口出厂初始状态设为0°，即口2全开、口3全关。

电动三通挡板使用说明书一、概述二、工作原理及作用三、简图四、主要优点五、规格六、订货注意事项一、概述落料防卡分流三通管，是多年从事电力事业工程技术人员为电厂输煤完善而设计生产的产品。

它解决了部规典煤设计的原板式三通落煤管使用过程中存在的易卡死、转动不灵活以及变形而影响电厂安全生产问题。

二、工作原理及作用输煤皮带上的燃煤经头部漏斗，进入防卡溜槽。

船式导煤溜板功能与以往的三通管挡板功能相同。

虽然船式导煤溜槽结构复杂、技术要求及工艺要求高, 制造难度大，投入也大等因素，但其导煤溜槽结构优点比原来一块简单的挡板，在其防卡、防堵性能是无法相比的。

船式导煤溜槽可使煤流很容易通过，煤流畅通，防堵性能也就较佳。

船式导煤溜槽与护架配合使用就可以使分流三通管具备良好的防卡性能，在传动装置工作、推拉作用下船式导煤溜槽就可以在三通管内作顺逆时针方向的转动，使船式导煤溜槽改变卸煤方向，从而达到落料分流的作用。

三、简图：1、三通落煤管2 、护架3、船式导煤溜槽4 、电动推杆或液压电动推杆由于件1三通落煤管是按部规典煤规范设计要求制造。

适用于电厂原输煤系统的改造，能与原有挡板式三通落煤管互换，以及新建扩建发电厂工程输煤系统三通管的需要。

四、主要优点：1、能保证煤流畅通，分流顺畅。

2、保证无卡死现象，确保输煤系统正常工作。

3、防卡结构独特有效，外壳及内部船式溜槽设计合理。

4、制作牢固、经久耐用、使用期限大为延长。

5、安装方便（与原挡板式三通管相同）。

6、检修量少，安全可靠，效果显著。

可作为电动挡板三通管更新换代的产品。

五、规格六、订货注意事项1、订货时开明型号，适用皮带宽度。

2、本厂可按用户特殊要求制造。

3、随时提供易损件，零配件。

4、我厂本着用户至上，质量第一、信誉第一的原则，一年内有质量问题的，本厂负责免费修复，不属质量问题损坏的，本厂将为维修提供方便。

电动三通挡板的改进与应用梁发盛发表时间：2018-05-10T15:37:38.277Z 来源：《电力设备》2017年第35期作者：梁发盛[导读] 摘要：针对传统电动三通挡板在实际应用中存在的不能带载切换、容易积煤卡涩、运行方式受限等问题，本文提出了新型电动三通切换装置的设计方案并进行了实施应用，有效地解决了原有结构存在的不足，在提高系统运行效率的同时也丰富了输煤系统运行方式，更适应煤种多样化形势下的输煤系统。

(广东国华粤电台山发电有限公司广东台山 529228)摘要：针对传统电动三通挡板在实际应用中存在的不能带载切换、容易积煤卡涩、运行方式受限等问题，本文提出了新型电动三通切换装置的设计方案并进行了实施应用，有效地解决了原有结构存在的不足，在提高系统运行效率的同时也丰富了输煤系统运行方式，更适应煤种多样化形势下的输煤系统。

关键词：输煤系统，电动三通挡板，带载切换，新型。

1 引言电动三通挡板是输煤系统分流与切换的必要设备，三通管是连接相邻两条带式输送机的“纽带”，其主要作用一是方便输送通道的切换，增加输送线路的可选择性，二是确保运行中的输送通道发生故障时，可以使另一通道迅速投入使用，从而满足设备连续运行的需要[1]。

广东沿海某电厂一期 5×600MW 机组设计燃用煤种为神华煤，共用一套输煤系统，供煤带式输送机带宽 1.8 米，带速 2.5 米/秒，供煤带式输送机额定出力为 1600 吨/小时，煤流在 C9A/B 带式输送机通过电动三通挡板切换分别输送至原煤仓带式输送机 C10A/C11A 带式输送机或 C10B/C11B 带式输送机，但 C10A/B 带式输送机仅能给 1～2 号机组供煤，C11A/B 带式输送机仅能给 3～5 号机组供煤，正常情况下 A/B 两路供煤设备一运一备。

由于神华煤单一燃烧容易造成锅炉结焦，需要掺烧其它煤种以防止该现象发生。

又因未设计煤场混配煤设备，为了在输煤系统对原煤进行混配，唯有依靠两台斗轮堆取料机同时取煤，按照比例控制好相应的取煤出力，同时落入一条带式输送机上，利用各落煤筒进行混配。

唐山三友热电有限责任公司“热电联产”项目输煤系统电液动三通挡板设备采购技术协议书需方：唐山三友热电有限责任公司供方：江苏富莱士机械有限公司时间：二0一五年九月第一章技术规范1 总则1.1 本技术协议适用于河北唐山三友热电有限责任公司“热电联产”项目输煤系统2台电液动三通挡板设备采购，下称电液动三通，它提出了该设备的功能设计、结构、性能、安装和调试等方面的技术要求。

设备制造、运输、调试等一切费用均已包含在报价内1.2 本技术协议书提出的是最低限度的要求，并未对一切细节做出规定，也未充分引述有关标准和规范的条文，供方应保证提供符合本技术协议书和国家有关最新工业标准的产品。

对国家有关安全、环境保护等强制性标准必须满足。

1.3 供方须执行本协议文件所列标准。

有矛盾时，按较高标准执行。

供方在设备设计和制造中所涉及的各项规程，规范和标准必须遵循现行最新版本的标准。

1.4 本技术协议书所使用的标准如与供方所执行的标准发生矛盾时，按较高标准执行。

供方应提供高质量的设备。

这些设备应是成熟可靠、技术先进的产品，且制造厂已有相同容量机组合同设备制造、运行的成功经验1.5设备采用的专利涉及到的全部费用均被认为已包含在设备报价中，供方应保证需方不承担有关设备专利的一切责任。

1.6供方通过GB/T19001.2000标准质量管理体系认证，具有设计及供应电液三通的业绩，所供应设备、部件有部门对产品的技术鉴定。

2 工程概况2.1本期建设规模：2×25MW 背压机，配2×480t/h 高温高压煤粉炉，并同步安装烟气脱硫、脱硝装置；本工程燃煤来自开滦矿务局林南仓等煤矿、山西大同等煤运公司、唐山市、丰南市、遵化市、滦南县等燃料公司。

2.2厂区自然条件2.3设备标准及规范2.3.1电液动三通的设计、制造、包装、运输、储存、验收应符合下列有关标准或国际同等标准的要求，但不限于此：DL5000-2000 火力发电厂设计技术规程DL/5187.1-2004 火力发电厂运煤设计技术规程DLJ52 电力建设施工及验收协议GB11345-89 焊缝手工超声波探伤方法和探伤结果分级GB985-88 气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸GB986-88 埋弧焊焊缝坡口的基本形式与尺寸GB1184 形状和位置公差GB/T1804 一般公差线性尺寸的未注公差GB3323 钢熔化焊对接接头射线照相和质量分级JB/ZQ4000.7 锻件通用技术要求GB5677 铸钢件射线照相及底片等级分类方法GB6402 钢锻材超声纵波探伤方法GB3767 噪声源声功率级的测定GB8923 涂装前钢材表面锈蚀等级和除锈等级JB/ZQ4286 包装通用技术条件JB8 产品标牌GB12348 工业企业厂界噪声标准II类混合区评价标准上述标准均应为招标截止日时的最新有效版本。

电液三通挡板
一、启动前检查
A、静态检查
1、底部螺丝无松动脱落现象。

2、检查电动挡板在落煤管的当前位置情况，并向主值汇报。

3、三通挡板及周围落煤管壁无严重积煤和杂物，若有应及时清除。

4、推杆油位正常，无漏油，无变形。

B、动态检查
1、就地启动电动挡板,联系程控值班员，到位信号是否准确无误。

2、启动时间过15秒而电机不动作，应停止操作。

二、注意事项
1、程控运行时,值班员应随时注意切换挡板到位是否准确可靠，否则，宜采用就地操作。

2、落煤管有积煤，应清理干净后再启动。

3、无论限位开关好坏，操作后一定要按下停止按钮。

电动三通导热油阀使用说明书上海圣懋控制设备有限公司一、主要技术参数及流量特性电动三通调节阀的规格品种及主要技术参数见表1电动三通阀的流量特性：图1 DN25的线形流量曲线图2 DN32的线形流量曲线图3 DN40的线形流量曲线图4 DN50的线形流量曲线二、安装1．阀门尺寸：电动三通调节阀安装应留足够空间，以便调试和维修。

法兰安装尺寸与外型尺寸见表2和图5注：本产品的法兰连接尺寸标准按GB9113.3—88<凸面法兰>标准选定（1.6Mpa等级）图5 阀体及法兰安装尺寸2．外部接线图ML7421 DC1040注：执行器工作电压为交流24V3．三通电动阀的控制及配管方式本阀采用分流控制，阀体安装位置应尽量靠近耗能设备以增加控制效果，介质流向及阀体安装方向参照图6当阀杆向上移动时，AB-A主流的流量逐渐增大，AB-B副流的流通量逐渐减少；当阀杆向下移动时，AB-A主流的流量逐渐减少，AB-B 副流的流通量逐渐增大。

图6 阀体内部介质的流向为了便于自控系统出现故障时或检修更换调节阀时，必须安装配套的截止阀与过滤器，以保证主设备的安全运行。

推荐如图7的安装方案：图7 管配方案图三、维护１．由于调节阀经长途运输、搬运及储存等因素影响，为确保调节阀安装后能正常运行，安装后应对调节阀进行检验：a.整机有无损伤、损坏及螺钉是否松动。

b.通电进行操作，观察动作有无轧卡现象并检查调节阀关闭时，限位开关、电气零点与阀位行程指使牌的零点是否一致。

２．安装后应对管道进行冲洗，应在阀的介质流向入口处安装过滤器，以便去除砂粒、焊锈、垢锈和其他杂质，确保调节阀安全运行。

３．为了便于手动操作及维修，调节阀安装位置不应太高，如因条件有限，需要安装在高处，则须设置固定的梯子及检修平台，以便于操作人员现场手动操作时能看清阀位行程指示标牌刻度４．为了保证调节阀的最佳工作位置，调节阀应垂直安装。

调节阀倾斜或是调节阀自重大及有振动场合，应有支撑架托住，保证调节阀安全的工作。
