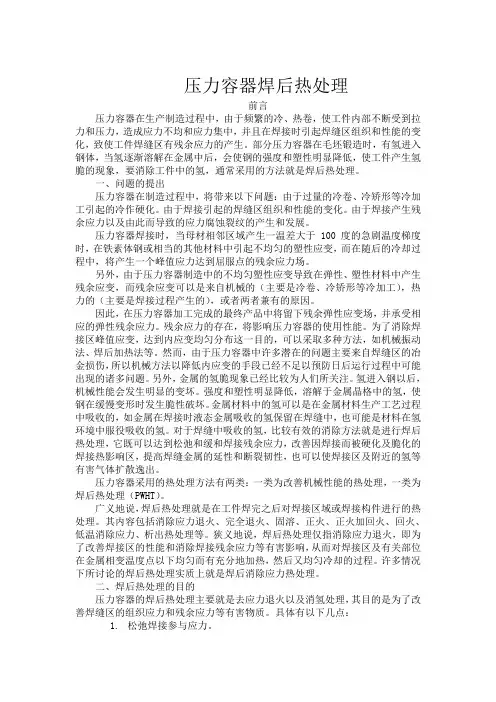

压力容器的焊后热处理
摘要：介绍化工压力容器焊后需要热处理的原因以及热处理的方法、使用条件及过程特征。
前言
压力容器是石油、化工等行业生产应用十分广泛的重要设备之一。随着各个领域的技术进步，压力容器设备朝着大型化方向发展，所使用的材料也更加高强化和壁厚化，焊接后的热处理技术对于制造出高质量、可靠的设备起着重要作用。
压力容器进行焊后热处理的原因
所谓焊后热处理，广义地讲就是在工件焊完之后对焊接区域或焊接构件进行热处理，其内容包括消除应力退火、完全退火、固熔、正火、正火加回火、回火、低温消除应力、调质等。狭义地讲焊后热处理仅指消除应力退火，即为了改善焊接区的性能和消除焊接残余应力，减少脆性破坏和疲劳破坏等有害影响，从而对焊接区及有关部位在金属相变温度点以下均匀而又充分地加热，并保持一定的时间，然后又均匀冷却的过程。
压力容器焊接时，当母材相邻区域产生温差大于100℃的急剧温度梯度时，在铁素体钢或相当的其他材料中引起不均匀的塑性应变，而在随后的冷却过程中，将产生一个峰值应力达到屈服点的残余应力。当残余应力与焊缝中的氢相结合时，将促使热影响区硬化，由此而导致应力腐蚀裂纹的产生和发展。
焊制的压力容器，焊接区存在着较大的残余应力，而残余应力的不利影响，在一定的条件下表现出来，主要在以下场合中出现：
a 容器高、低温使用；
b 耐压试验时；
c 由焊接引起的母材淬硬。
残余在焊缝中的应力与介质的腐蚀作用相结合时，将引起裂纹状腐蚀，焊接残余应力即是产生应力腐蚀裂纹的重要因素。
焊后热处理的方法
为了提高断裂韧性、降低残余应力水平，以增加抗脆断的能力，软化材料
组织消除应力腐蚀开裂的可能性，对压力容器等焊接结构要进行焊后热处理，其主要目的：
a 释放焊接过程中参与的应力；
b 修整焊接处的形状、减少应力集中系数；
c 改善母材的金属塑性，降低热影响区硬度；
d 提高断裂韧性；
e 改善疲劳强度；
f 恢复或提高机械成型中降低的屈服强度；
g 提高抗应力腐蚀的能力。
焊后热处理按施工方法可分为炉内热处理和炉外热处理，炉外热处理又可分为炉外整体热处理和局部热处理。
炉内焊后热处理
炉内焊后热处理，原则上被加热工件一次整体入炉，当容器长度大于退火炉不能一次入炉时，也可在一定附加条件下分两次或两次以上入炉。
为消除压力容器等焊接结构的残余应力，将工件封闭在炉内进行加热是最理想的方法。优点为加热温度均匀、温差小、易控制、保温效果好。由于加热方法、工件尺寸和形状对热的流动和吸收有重大影响，故必须对热处理操作的某些参数加以控制才能达到预期效果。一般需控制的参数有：加热速度、冷却速度、保温时间、温度梯度、装炉和出炉温度等，这些参数制造标准有明确规定。
炉外焊后热处理
炉外整体焊后热处理，就是对不能进入加热炉的球形、圆筒形大型压力容器，在安装现场组装焊接后，以容器壳体本身为加热炉，将其整体加热保温而进行的焊后热处理。在实施炉外整体焊后热处理时，必须考虑壳体在加热保温时的自支承能力，并且被加工壳体的支撑结构和底座应避免因热胀冷缩而受到影响。
炉外整体焊后热处理多数情况下采用烧嘴加热和电加热的方式。
炉外局部焊后热处理，主要适用于大型压力容器等不能整体炉内加热，或由于运输上的限制必须在基地现场组装的筒体、接管或管道焊接环缝，以及局
部修补焊接区。局部加热往往产生较大的热应力，为了减少这种热应力造成的不良影响，一般将压力容器筒体或接管的整体焊接区所处的圆周环形带进行焊后热处理。
局部焊后热处理的加热方法采用电加热或用燃油烧嘴加热方式。
焊后热处理的使用条件
焊接的压力容器是否需要做焊后热处理，应从容器的用途、尺寸（特别是壁板厚度）、所用材料的性能以及工作条件等方面综合考虑决定。有下列情况之一的，应考虑焊后热处理：
a 使用条件苛刻，如在低温下工作有发生脆性断裂危险的厚壁容器，承受较大载荷和交变载荷的容器；
b 厚度超过一定限度的焊制压力容器，包括锅炉、石油化工压力容器等有专门规程、规范的；
c 对尺寸稳定性要求较高的压力容器；
d 由淬硬倾向大的钢材制造的容器；
e 有应力腐蚀开裂危险的压力容器；
f 其他有专门规程、规范以及图样予以规定的压力容器。
焊后热处理过程特征
为了消除靠近焊缝的区域内形成达到屈服点的残余应力，焊接工件被加热到500~600℃而后再缓慢冷却对压力容器性能能产生良好的效果。应力的降低起因于高温下的蠕变，在碳钢中从450℃开始出现，温度越高，应力越易于消除。但是一旦超过钢材的原始回火温度，钢的强度便要降低。所以消除应力的热处理一定要掌握好温度和时间两个要素，缺一不可。
在焊件内应力中，总是伴生着拉伸应力与压缩应力，应力与弹性变形同时存在。当钢材的温度升高，屈服强度下降，原有的弹性形变会变成塑性形变，从而使应力松驰。加热温度越高，内应力消除越充分，但温度过高时将使钢材表面严重氧化。另处，对于调质钢的焊后热处理温度，应以不超过钢材原回火温度为原则，一般比钢材原回火温度低30℃左右，否则材料就会失去调质效果，强度和断裂韧性就会降低。
内应力的焊后热处理温度越高，钢材软化程度越大，通常加热到钢材的再
结晶温度与熔化温度有密切关系，一般情况下，再结晶温度K=0.4x（熔化温度）。热处理温度越接近再结晶温度，消除残余应力越有效。
焊后热处理综合效果的考虑
压力容器有无焊后热处理，必须根据材质、结构、焊接工艺、使用目的和环境条件等因素考虑。焊后热处理在改善组织性能、降低残余应力、提高压力容器制造质量上有良好的效果，但应用不当会出现如母材或焊缝再热裂纹或新的残余应力等。试件的冲击韧性试验表明，焊后热处理对熔敷金属和焊接热影响区的韧性提高不利，有时在焊接热影响区的晶粒粗化范围内还可能发生晶间开裂。再则，焊后热处理是依靠在高温下材料强度的降低来实现消除应力的，因此，在焊后热处理时，结构有可能失去刚性，对于采取整体或局部焊后热处理的结构，热处理前，必须考虑焊件在高温下的支承能力。所以在考虑是否进行焊后热处理时，应将热处理的有利和不利两个方面综合比较。
焊后热处理须针对具体情况做具体分析并慎重对待。对不允许进行施焊后热处理的压力容器，要认真、仔细地分析材料特点，严格掌握施焊施工条件和管理；对需要进行热处理的压力容器，要选择最佳节的加热温度、加热速度、冷却速度、入炉和出炉温度等参数，并在施工中采取具体措施使之得以切实地实施；对于可以不进行热处理的压力容器，要在认真分析，经实验取得充分依据的基础上，并在采取配套措施的情况下取消之。
参考文献：压力容器焊后热处理手册（化学工业出版社）
压力容器设计培训教程（全国锅炉压力容器标准化技术委员会）
化机分公司杨敬霞
焊接接头焊后热处理基本知识培训 一、焊后热处理的概念 1.1后热处理（消氢处理）：焊接完成后对冷裂纹敏感性较大的低合金钢和拘束度较大的焊件加热至200℃～350℃保温缓冷的措施。 目的、作用：减小焊缝中氢的有害影响、降低焊接残余应力、避免焊缝接头中出现马氏体组织，从而防止氢致裂纹的产生。 后热温度：200℃～350℃ 保温时间：即焊缝在200℃～350℃温度区间的维持时间，与后热温度、焊缝厚度有关，一般不少于30min 加热方法：火焰加热、电加热 保温后的措施：用保温棉覆盖让其缓慢冷却至室温 NB/T47015-2011关于后热的规定： 1.2焊后热处理（PWHT）：广义上：焊后热处理就是在工件焊完之后对焊接区域或焊接构件进行的热处理，内容包括消除应力退火、完全退火、固熔、正火、正火加回火、回火、低温消除应力等。狭义上：焊后热处理仅指消除应力退火，即为了改善焊接区的性能和消除焊接残余应力等有害影响。 1.3压力容器及压力管道焊接中所说的焊后热处理是指焊后消除应力的热处理。焊后消除应力热处理过程：将焊件缓慢均匀加热至一定温度后保温一定的时间，然后缓慢降温冷却至室温。
目的、作用： (1)降低或消除由于焊接而产生的残余焊接应力。 (2)降低焊缝、热影响区硬度。 (3)降低焊缝中的扩散氢含量。 (4)提高焊接接头的塑性。 (5)提高焊接接头冲击韧性和断裂韧性。 (6)提高抗应力腐蚀能力。 (7)提高组织稳定性。 热处理的方式：整体热处理、局部热处理 1.4焊接应力的危害和降低焊接应力的措施 焊接应力是在焊接过程中由于温度场的变化（热涨冷缩）及焊件间的约束而产生的滞留在焊件中的残余应力。 1.4.1焊接应力只能降低，不可能完全消除，焊接残余应力形成的的危害：1）影响构件承受静载的能力；2）会造成构件的脆性断裂；3）影响结构的疲劳强度；4）影响构件的刚度和稳定性；5）应力区易产生应力腐蚀开裂；6）影响构件的精度和尺寸的稳定性。 1.4.2降低焊接应力的措施 1）设计措施： （1）构件设计时经量减少焊缝的尺寸和数量，可减少焊接变形，同时降低焊接应力 （2）构件设计时避免焊缝过于集中，从而避免焊接应力叠加 （3）优化结构设计，例将如容器的接管口设计成翻边式，少用承插式 2）工艺措施
锅炉管焊接热处理工艺规程 1 总则 本工艺规程适用于低碳和低合金钢锅炉管道焊接接头消除残余应力的焊后热处理，不涉及发生相变和改变金相组织的其他热处理方法。 2 、引用标准及参考文献 NB/T47015—2011 《压力容器焊接规程》 SH3501—2011 《石油化工有毒可燃介质管道工程施工及验收规》 GB50236—2011 《现场设备、工业管道焊接工程施工及验收规程》 3、焊前预热 3.1材料性能分析 部分锅炉管道采用低合金耐热钢，材料具有良好的热稳定性能，是高温热管道的常用材料，由于材料中存在铬、钼合金成分，材料的淬硬倾向大，施工中采用焊前预热、焊后热处理的工艺措施，来获得性能合格的焊接接头。 3.2管道组成件焊前预热应按表1的规定进行，中断焊接后需要继续焊接时，应重新预热，焊接是保持层间温度不小于150℃。 3.3 当环境温度低于10℃时，在始焊处100mm围，应预热到50℃以上。 表1 管道组成件焊接前预热要求
4 设备和器材 4.1焊后热处理必须采用自动控制记录的“热处理控制柜”控制温度。4.2“热处理控制柜”需满足下列要求： 4.2.1能自动控制、记录热处理温度。 4.2.2控制柜、热电偶和补偿导线组合后的温度误差≤±10℃。 4.2.3柜所有仪表、仪器需经法定计量单位校验合格，使用时校验合格证须在有效期。 4.3热电偶 4.3.1焊接接头焊后热处理须采用热电偶测温控温。 4.3.2热电偶需满足如下要求： 4.3.2.1量程为热处理最高温度的1.5倍，精度等级为1.0；控温柜和补偿导线的组合温差波动围≤±10℃。 4.3.2.1按校验周期进行强制校验，使用时校验合格证须在有效期。 4.4加热器 4.4.1焊后热处理必须采用可实现自动指示控制记录的电加热绳或履带加热板加热。 4.4.2管壁厚大于25mm的焊接接头宜采用感应法加热。 4.5热处理设备由经培训合格的专人管理和调试，使用时应放置在防雨防潮的台架上。 4.6保温材料 热处理所用保温材料应为绝缘无碱超细玻璃棉或复合硅酸盐毡，且应有质量证明及合格证。
焊后热处理管理规定 （QB/SAR0308-2005） 1.0总则 1.1目的：对公司制造的压力容器产品（或泵压部件）焊后热处理过程实施有效监督和控制，确保产品（或承压部件）焊后热处理质量符合设计、使用和相关标准规定要求。 1.2编制依据 1.2.1《压力容器安全技术监察规程》； 1.2.2《锅炉压力容器制造监督管理办法》； 1.2.3《钢制压力容器》（GB150-1998）； 1.2.4《锅炉压力容器产品安全性能监督检验规则》； 1.2.5本公司相关的管理规定。 1.3适用范围 本规程适用于公司制造的压力容器产品（或承压部件）的焊后热处理过程的监督和控制。主要包括以下内容： 1.3.1本公司自行进行的产品（或承压部件）局部（焊缝、热影响区）焊后热处理。 1.3.2本公司暂无能力实施需委托分包单位进行的产品（承压部件）整体焊后热处理。 2.0局部焊后热处理 2.1局部热处理范围 2.1.1压力容器产品的B、C、D类焊接接头，球形封头与圆角相连的A类焊接接头及缺陷补焊部位。 2.1.2局部热处理时，焊缝每侧加热宽度不小于钢材厚度的2倍；接管与壳体相焊时加热宽度不得小于钢材厚度的6倍。 2.1.3靠近加热区的部位应采取保温措施，使温度梯度不致影响材料的组织和性能。 2.2局部热处理控制 2.2.1由热处理工艺员编制热处理过程工艺卡，经热处理责任师审批后实施。 2.2.2由热处理签发热处理任务单，对需进行焊后热处理内容向热处理人员进行安排，必要时还应附有示意简图，并对热处理开始时间作出要求。 2.2.3热处理人员按接受的热处理任务单和工艺卡的规定要求，实施过程参数控制，确保热处理过程和质量符合规定要求。
T03、T04主要焊接案 根据母材化学成份和力学性能分析和焊缝使用性能要求結合我单位施工的技术力量和以往施工的经验z罐主体焊接法选择如下： 罐壁板焊缝全部采用自动焊接工艺：纵缝采用C02药芯双保护自动焊接，焊机为VEGA-VB-AC 型气电立焊机；横缝采用美国林肯AGWISINGLE型埋弧自动焊机;罐底中幅板的焊接采用半自动焊打底+碎焊丝+高速埋弧自动焊盖面成型；罐底大角缝采用手工焊外打底,角缝自动焊填充盖面；浮顶及附件的焊接采用C02半自动焊和手工电弧悍相结合的焊接法，其中浮顶底板必须采用手工电弧焊。 6.1罐底的悍接 为减少罐底的焊接变形，采用自由收缩法施工，罐底组对焊接顺序为：边缘板组对、点焊-焊接边缘板夕bW 300mm焊缝-中幅板短焊缝组对焊接-长焊缝组对焊接-组对焊接通长缝-边缘板与壁板大角缝组对焊接-边缘板剩余对接焊缝焊接-边缘板与中幅板收缩缝组对焊接。 6.1.1罐底中幅板的焊接 1、罐底中幅板全部为对接加垫板的结构形式。罐底施焊两遍,初层焊的焊肉为7mm ,凸出部分采用砂轮机打磨至6mm,并进行看色检查，合格后再施焊第二遍。中幅板的焊接法为：打底焊采用CO2气体保护半自动焊，盖面采用添加碎焊丝的高速埋弧自动焊。焊接工艺如下： 2、中幅板的组对点焊要格按焊接作业指导书规定的程序执行。 3、中幅板组对完后,应用钢丝刷清除干净坡口及两侧25mm的锈、赃物,可进行施焊。 4、罐底中幅板焊接时应采用分段退步施焊。先焊短缝，后焊长缝，最后施焊通长缝。通长缝焊前应使用大型槽钢及龙门板进行加固，以减少焊接变形。通长缝的焊接,由中心开始向两侧分段退步施焊,焊至葩边缘板300mm处停止施焊。 5、对较多平行排列的焊缝（长缝）,应由二台焊机从中心向外对称隔缝施焊，施焊程序如附圏2 :
1 目的 为了规范压力管道等焊件的焊前预热和焊后热处理工艺，保证焊接工程质量，特制定本工艺标准。 2 适用范围 本标准适用于公司承接的工业与公用压力管道焊接工程的焊前预热和焊后热处理。 3 引用标准 GB50236《现场设备、工业管道焊接工程施工及验收规范》 4 定义 预热：焊接开始前，对焊件的全部(或局部)进行加热的工艺措施。 焊后热处理：焊后，为改善焊接接头的组织和性能或消除残余应力而进行的热处理。 5 焊前预热和焊后热处理的一般要求 5.1焊前预热 5.1.1 焊接工艺人员应根据母材的化学成份、焊接性能、厚度、焊接接头的拘束程度、焊接方法、焊接环境和所执行的施工工艺标准要求等综合考虑是否进行焊前预热，必要时可通过试验确定。 5.1.2 焊前预热温度应符合设计或焊接施工工艺标准的规定，当无规定时，焊前预热温度宜采用表1的规定。 精品文档，欢迎下载
5.1.3 预热的加热方式一般采用氧-乙炔焰加热或电加热带加热法。预热的温度应用热电偶、测温笔等测出。当温度达到要求时才能进行焊接。5.1.4 焊前预热的加热范围,应以焊缝中心为基准,每侧不应小于焊件厚度的3倍。 5.1.5 要求焊前预热的焊件，其层间温度应在规定的预热温度范围内。5.1.6 当焊件温度低于0℃时，所有钢材的焊缝应在始焊处100mm范围内预热到15℃以上。 5.1.7 不同钢号相焊时，预热温度按预热温度要求较高的钢号选取。 5.1.8 当采用钨极氩弧焊打底时,焊前预热温度可按表1规定的下限温度降低50℃。 5.1.9 当用热加工法下料、开坡口、清根、开槽或施焊临时焊缝时，亦需考虑预热要求。 5.2 焊后热处理 精品文档，欢迎下载
焊后热处理(PWHT)和焊后消除应力热处理的区别 内容来源网络，由深圳机械展收集整理！ 后热处理(PWHT)工艺是指焊接工作完成后，将焊件加热到一定的温度，保温一定的时间，使焊件缓慢冷却下来，以改善焊接接头的金相组织和性能或消除残余应力的一种焊接热处理工艺。焊后热处理工艺一般包括加热、保温、冷却三个过程，这些过程相互衔接，不可间断。广义的焊后热处理包括下列各类热处理：消除应力；完全退火；固溶强化热处理；正火；正火加回火；淬火加回火；回火；低温消除应力；析出热处理等；另外，在避免焊接区急速冷却或者是去氢的处理方法中，采取后热处理也是焊后热处理的一种。 焊后热处理可采取炉内热处理，整体炉外热处理或局部热处理的方法进行。 焊后热处理 1、焊接残余应力是由于焊接引起焊件不均匀的温度分布，焊缝金属的热胀冷缩等原因造成的，所以伴随焊接施工必然会产生残余应力。 消除残余应力的最通用的方法是高温回火，即将焊件放在热处理炉内加热到一定温度和保温一定时间，利用材料在高温下屈服极限的降低，使内应力高的地方产生塑性流动，弹性变形逐渐减少，塑性变形逐渐增加而使应力降低。焊后热处理对金属抗拉强度、蠕变极限的影响与热处理的温度和保温时间有关。焊后热
处理对焊缝金属冲击韧性的影响随钢种不同而不同。 2、热处理方法的选择焊后热处理一般选用单一高温回火或正火加高温回火处理。对于气焊焊口采用正火加高温回火热处理。这是因为气焊的焊缝及热影响区的晶粒粗大，需要细化晶粒，故采用正火处理。然而单一的正火不能消除残余应力，故需再加高温回火以消除应力。单一的中温回火只适用于工地拼装的大型普通低碳钢容器的组装焊接，其目的是为了达到部分消除残余应力和去氢。绝大多数场合是选用单一的高温回火。热处理的加热和冷却不宜过快，力求内外壁均匀。 3、焊后热处理的加热方法⑴感应加热。钢材在交变磁场中产生感应电势，因涡流和磁滞的作用使钢材发热，即感应加热。现在工程上多采用设备简单的工频感应加热。 ⑵辐射加热。辐射加热由热源把热量辐射到金属表面，再由金属表面把热量向其他方向传导。所以，辐射加热时金属内外壁温度差别大，其加热效果较感应加热为差。辐射加热常用火焰加热法、电阻炉加热法、红外线加热法。 焊后消除应力处理： 1、整体热处理：消除应力的程度主要决定于材质的成分、组织、加热温度和保温时间。低碳钢及部分低合金钢焊接构件在650度，保温20~40h，可基本消除全部残余应力。另外还有爆炸消除应力。
华尔泰经贸有限公司铸钢件产品热处理艺规范 随着铸造件产品种类增多，对外业务增大，方便更好的管理铸造件产品，特制定本规定，要求各部门严格按照规定执行。 1目的： 为确保铸钢产品的热处理质量，使其达到国家标准规定的力学性能指标，以满足顾客的使用要求，特制定本热处理工艺规范。2范围 本规范适用于本公司生产的各种精铸、砂铸产品的热处理，材质为各种低碳钢、中碳钢、低合金钢、中合金钢、高合金钢、铸铁及有色合金。 3术语 3.1退火：指将铸钢产品加热到规定的温度范围，经保温一段时间后， 降温出炉的操作工艺。 3.2正火：指将铸钢产品加热到规定的温度范围，经保温一段时间后， 从炉中取出，在空气中冷却下来的操作工艺。 3.3淬火：指将铸钢产品加热到规定的温度范围，经保温一段时间后， 快速冷却的操作工艺。 3.4回火：指将淬火后的铸钢产品加热到规定的温度范围，经保温一 段时间后出炉，冷却到室温的操作工艺。 3.5调质：淬火＋回火 4 职责
4.1热处理操作工艺由公司技术部门负责制订。 4.2热处理操作工艺由生产部门负责实施。 4.3热处理操作者负责教填写热处理记录，并将自动记录曲线转换到 热处理记录上。 4.4检验员负责热处理试样的力学性能检测工作，负责力学性能检测 结论的记录以及其它待检试样的管理。 5 工作程序 5.1每次装炉前应对设备进行检查，把炉底板上的氧化渣清除干净， 错位炉底板应将其复位后再装，四周应留有足够的间隙，轻拿轻放，装炉应结实，摆放合理。 5.2装炉时大铸件产品放在下面，对易产生热处理变形的铸件，必须 作好防变形或反变形处理，力学性能试样应装在高温区，对特别小的铸件采用铁桶或其它框类工装集中盛放。 5.3炉车上的铸钢件入炉时，应缓慢推进，仔细观察铸钢件是否与炉 壁碰撞，关闭炉门，通电后应经常观察炉内工作状况。 5.4作好铸件产品后续热处理的准备工作，严格控制出炉温度，对水 淬铸件应控制入水时间，水池应有足够水量，以保证淬火质量。 5.5作业计划应填写同炉热处理铸件产品的材质、名称、规格、数量、 时间等要素，热处理园盘记录纸可多次使用，但每处理一次都必须与热处理工艺卡上的记录曲线保持一致。 6 不合格品的处置 6.1热处理试样检验不合格，应及时通知相关部门。
重要构件的焊接、合金钢的焊接及厚部件的焊接，都要求在焊前必须预热。焊前预热的主要作用如下： （1）预热能减缓焊后的冷却速度，有利于焊缝金属中扩散氢的逸出，避免产生氢致裂纹。同时也减少焊缝及热影响区的淬硬程度，提高了焊接接头的抗裂性。 （2）预热可降低焊接应力。均匀地局部预热或整体预热，可以减少焊接区域被焊工件之间的温度差（也称为温度梯度）。这样，一方面降低了焊接应力，另一方面，降低了焊接应变速率，有利于避免产生焊接裂纹。 （3）预热可以降低焊接结构的拘束度，对降低角接接头的拘束度尤为明显，随着预热温度的提高，裂纹发生率下降。 预热温度和层间温度的选择不仅与钢材和焊条的化学成分有关，还与焊接结构的刚性、焊接方法、环境温度等有关，应综合考虑这些因素后确定。另外，预热温度在钢材板厚方向的均匀性和在焊缝区域的均匀性，对降低焊接应力有着重要的影响。局部预热的宽度，应根据被焊工件的拘束度情况而定，一般应为焊缝区周围各三倍壁厚，且不得少于150-200毫米。如果预热不均匀，不但不减少焊接应力，反而会出现增大焊接应力的情况。 焊后热处理的目的有三个：消氢、消除焊接应力、改善焊缝组织和综合性能。 焊后消氢处理，是指在焊接完成以后，焊缝尚未冷却至100℃以下时，进行的低温热处理。一般规范为加热到200~350℃，保温2-6小时。焊后消氢处理的主要作用是加快焊缝及热影响区中氢的逸出，对于防止低合金钢焊接时产生焊接裂纹的效果极为显著。 在焊接过程中，由于加热和冷却的不均匀性，以及构件本身产生拘束或外加拘束，在焊接工作结束后，在构件中总会产生焊接应力。焊接应力在构件中的存在，会降低焊接接头区的实际承载能力，产生塑性变形，严重时，还会导致构件的破坏。 消应力热处理是使焊好的工件在高温状态下，其屈服强度下降，来达到松弛焊接应力的目的。常用的方法有两种：一是整体高温回火，即把焊件整体放入加热炉内，缓慢加热到一定温度，然后保温一段时间，最后在空气中或炉内冷却。用这种方法可以消除80%-90%的焊接应力。另一种方法是局部高温回火，即只对焊缝及其附近区域进行加热，然后缓慢冷却，降低焊接应力的峰值，使应力分布比较平缓，起到部分消除焊接应力的目的。 有些合金钢材料在焊接以后，其焊接接头会出现淬硬组织，使材料的机械性能变坏。此外，这种淬硬组织在焊接应力及氢的作用下，可能导致接头的破坏。如果经过热处理以后，接头的金相组织得到改善，提高了焊接接头的塑性、韧性，从而改善了焊接接头的综合机械性能。 消氢处理是在300～400度加热温度范围内保温一段时间。目的是加速焊接接头中氢的逸出，消氢处理效果比低温后热更好。焊接后及焊后热处理，焊后及时后热及消氢处理是防止焊接冷裂纹的有效措施之一，对于厚度超过100mm的厚壁压力容器及其他重要的产品构件，焊接过程中，为防止因厚板多道多层焊氢的积聚而导致的氢致裂纹，应进行2到3次中间消氢处理。 压力容器设计中对热处理的考虑
焊接热处理工艺卡 精品
工艺曲线图： 注意事项： 1. 在加热范围内任意两点的温差应小于 50℃； 2. 保温厚度以40～60mm 为宜； 3. 升、降温时，300℃以下可不控温； 4. 焊后热处理必须在焊接完毕后24h 内进行。 编制 日期 审批 日期 焊接施工工艺卡 企业名称：安徽电力建设第二工程公司 设计卡编号：APCC-GD-WPS-001 产品名称：P91中大口径管焊接工艺卡 所依据的工艺评定报告编号：APCC-PQR-115 焊接位置:2G 、5G 、6G 自动化程度：手工焊 母 材 坡 口 简 类号 B 级号 Ⅲ 与 类号 B 级号 Ⅲ 钢号 SA335-P91 与 母材厚度范围:√对接接头 角接接头 70mm 焊缝金属厚度范围：δ≤h ≤δ+4mm 管子直径范围:√对接接头 角接接头 φ406 其 他： / 坡口检查 √外观检查VT √着色PT 磁粉MT 装配点焊 √手工焊Ds 氩弧焊Ws 二氧化碳气体焊Rb 焊材要求 √焊丝清洁 √焊条烘焙 焊剂温度 焊前预热： 火焰预热 √电阻预热 预热温度：150~200℃ 层间温度：200~300℃ 焊嘴尺寸： M10×L65×φ6 钨极型号/尺寸： Wce-20，φ2.5 焊接技术： 导电嘴与工件距离： / 清理方法： 机械法清理 无摆动或摆动焊： 略摆动 焊接方向： 由左至右、由下至上 工 艺 参 数 层 道 次 焊接方法 焊材 极 性 焊接参数 焊剂或 气体 保护气体流量L/Min 背面保护气体流 量L/Min 气体后拖 保护时间S 牌号 规 格 （mm ） 电流（A ） A 电压 （V ） 焊速 mm/Min 150~250 200~300 ≤300℃ 温度（℃） 时间 6（h ） 80~100℃/2 ≤90℃/h ≤90℃/h 750~770℃
1. 范围 本方案针对六盘水煤基气化替代燃料项目一期工程A标段工艺管线对接焊缝及设备局部需要进行热处理部位而编制的焊后热处理的基本要求，本工程采用履带式陶瓷电加热板加热，使用热电偶检测温度。 2.目的 本方案的制定用于正确的指导现场操作工人进行正确的进行焊前预热和焊后热处理。为降低或消除焊接接头的残余应力，防止产生裂纹、改善焊缝和热影响区的金属组织与性能，应根据材料的淬硬性、焊件厚度及使用条件等综合考虑进行焊接预热和焊后热处理。 3. 编制依据 3.1 《现场设备工业管道焊接工程施工及验收规范》GB50236-98 3.2 《工业金属管道工程施工及验收》GB50235-97 3.3 《钢制压力容器焊接规程》JB4709-2000. 3.4 《石油化工工程鉻钼耐热钢管道技术规程》SH3520-91 3.5 《石油化工低温钢焊接规程》SH-T3525-2004 4．准备工作 4.1 人员资格 参与热处理工作的操作工应熟悉热处理设备的性能，熟悉本工程所采用的热处理各项技术参数。 4.2 设备准备 本工程采用履带式电加热板进行加热，各项技术参数如下：产品型号：DJK-120型 输出功率（P ）：120KW 最大 ）：0~1000℃ 温控范围（I 输出 输出电压（V ）：380V /三相四线 输入 控温点：3点 ）：220V/50HZ 输出电压（V 输出 记录点：6点 5.热处理流程 焊口拍片→工件接收（若合格）→固定加热板→固定热电偶→保温包裹→检查各连线→送电→加热→记录→断电→拆除各连线→拆除热电偶、加热板→资料整理 6.热处理详细描述 A．在进行包扎加热板前，应检查以下几项内容： ?检查工件是否清洁和去除油脂。 ?检查工件表面是否有缺陷。
焊前预热与焊后热处理的重要性 焊前预热 焊前预热及焊后热处理对于保证焊接质量非常重要。重要构件的焊接、合金钢的焊接及厚部件的焊接，都要求在焊前必须预热。焊前预热的主要作用如下：（1）预热能减缓焊后的冷却速度，有利于焊缝金属中扩散氢的逸出，避免产生氢致裂纹。同时也减少焊缝及热影响区的淬硬程度，提高了焊接接头的抗裂性。 （2）预热可降低焊接应力。均匀地局部预热或整体预热，可以减少焊接区域被焊工件之间的温度差（也称为温度梯度）。这样，一方面降低了焊接应力，另一方面，降低了焊接应变速率，有利于避免产生焊接裂纹。 （3）预热可以降低焊接结构的拘束度，对降低角接接头的拘束度尤为明显，随着预热温度的提高，裂纹发生率下降。 预热温度和层间温度的选择不仅与钢材和焊条的化学成分有关，还与焊接结构的刚性、焊接方法、环境温度等有关，应综合考虑这些因素后确定。另外，预热温度在钢材板厚方向的均匀性和在焊缝区域的均匀性，对降低焊接应力有着重要的影响。局部预热的宽度，应根据被焊工件的拘束度情况而定，一般应为焊缝区周围各三倍壁厚，且不得少于150-200毫米。如果预热不均匀，不但不减少焊接应力，反而会出现增大焊接应力的情况。 2焊后热处理 焊后热处理的目的有三个：消氢、消除焊接应力、改善焊缝组织和综合性能。
焊后消氢处理，是指在焊接完成以后，焊缝尚未冷却至100℃以下时，进行的低温热处理。一般规范为加热到200~350℃，保温2-6小时。焊后消氢处理的主要作用是加快焊缝及热影响区中氢的逸出，对于防止低合金钢焊接时产生焊接裂纹的效果极为显著。 在焊接过程中，由于加热和冷却的不均匀性，以及构件本身产生拘束或外加拘束，在焊接工作结束后，在构件中总会产生焊接应力。焊接应力在构件中的存在，会降低焊接接头区的实际承载能力，产生塑性变形，严重时，还会导致构件的破坏。 消应力热处理是使焊好的工件在高温状态下，其屈服强度下降，来达到松弛焊接应力的目的。常用的方法有两种：一是整体高温回火，即把焊件整体放入加热炉内，缓慢加热到一定温度，然后保温一段时间，最后在空气中或炉内冷却。用这种方法可以消除80%-90%的焊接应力。另一种方法是局部高温回火，即只对焊缝及其附近区域进行加热，然后缓慢冷却，降低焊接应力的峰值，使应力分布比较平缓，起到部分消除焊接应力的目的。 有些合金钢材料在焊接以后，其焊接接头会出现淬硬组织，使材料的机械性能变坏。此外，这种淬硬组织在焊接应力及氢的作用下，可能导致接头的破坏。如果经过热处理以后，接头的金相组织得到改善，提高了焊接接头的塑性、韧性，从而改善了焊接接头的综合机械性能。
不锈钢焊接热处理技术要求 内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！ 更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展. 不锈钢在进行激光焊接的过程中，一般需要进行焊后热处理，特别是马氏体、铁素体不锈钢，选择正确的焊前预热和焊后处理是保证激光焊接机焊接质量的必要条件。那么到底不锈钢焊后热处理工艺是怎样的？ 焊后热处理对不锈钢抗拉强度、蠕变极限的影响与热处理的温度和保温时间有关。焊后热处理对不锈钢冲击韧性的影响随钢种不同而不同，一般不锈钢焊后热处理工艺选用单一高温回火或正火加高温回火处理： 1、正火加高温回火 对于气焊焊口采用正火加高温回火热处理。这是因为气焊的焊缝及热影响区的晶粒粗大，需要细化晶粒，故采用正火处理。 2、单一高温回火 然而单一的正火不能消除残余应力，故需再加高温回火以消除应力。单一的中温回火只适用于工地拼装的大型普通低碳钢容器的组装焊接，其目的是为了达到部分消除残余应力和
去氢。绝大多数场合是选用单一的高温回火。热处理的加热和冷却不宜过快，力求内外壁均匀。 焊后热处理能够消除不锈钢松弛焊接残余应力；稳定结构的形状和尺寸，减少畸变；提高焊缝金属的塑性；改善疲劳强度；提高抗应力腐蚀的能力；防止延迟裂纹的发生等等，因此不锈钢焊后热处理是非常重要的。 （1）麻田散铁类不锈钢：此类不锈钢体心立方之结构（BCC）可将磁铁吸引，将其从奥斯田温度急冷而得，此之耐蚀性能最好，但材质硬则脆，接著加以回火可以增加延展性，但耐蚀性会降低，特别是在摄氏450度到650度之间回火，会使在结晶格间隙内之碳原子扩散析出与铬形成网状之碳化铬造成临近区域铬元素之消耗使铬成份降低，无法形成保护膜，而丧失耐蚀性，故需特别注意。以下是各种麻田散铁类不锈钢材之热处理温度。（a）403，410，416se之温度在650-750℃。 （b）414之温度在650-730℃。 （c）431之温度在6.（d）440-A，440-B，440-C，420之温度在680-750℃。（2）肥粒铁类不锈钢：此种不锈钢体心立方结构（BCC）可将磁铁吸引通常用在汽车工业或化学工业上，强度不会因热处理而改变，但可以冷加工方式增加强度。 （3）奥斯田铁类不锈钢：此种不锈钢面心立方结构（FCC）对磁铁不起作用，如前面所论此类材料易加工，故其加工后消除材料之残应力而可施予不同之热处理。 （4）析出硬化型不锈钢：此种不锈钢由高温淬火后在低温热处理，由於材料中含之铝，或铜元素析出沿著差排之滑面或晶界形成化合物（inter-metalliccompounds）而可以提高
T03、T04 主要焊接方案 根据母材化学成份和力学性能分析和焊缝使用性能要求，结合我单位施工的技术力量和以往施工的经验，罐主体焊接方法选择如下： 罐壁板焊缝全部采用自动焊接工艺：纵缝采用CO2药芯双保护自动焊接，焊机为VEGA-VB-AC型气电立焊机；横缝采用美国林肯AGWISINGLE型埋弧自动焊机；罐底中幅板的焊接采用半自动焊打底+碎焊丝+高速埋弧自动焊盖面成型；罐底大角缝采用手工焊内外打底，角缝自动焊填充盖面；浮顶及附件的焊接采用CO2半自动焊和手工电弧焊相结合的焊接方法，其中浮顶底板必须采用手工电弧焊。 罐底的焊接 为减少罐底的焊接变形，采用自由收缩法施工，罐底组对焊接顺序为：边缘板组对、点焊→焊接边缘板外侧300mm焊缝→中幅板短焊缝组对焊接→长焊缝组对焊接→组对焊接通长缝→边缘板与壁板大角缝组对焊接→边缘板剩余对接焊缝焊接→边缘板与中幅板收缩缝组对焊接。 6.1.1罐底中幅板的焊接 1、罐底中幅板全部为对接加垫板的结构形式。罐底施焊两遍，初层焊的焊肉为7mm，凸出部分采用砂轮机打磨至 6 mm，并进行着色检查，合格后再施焊第二遍。中幅板的焊接方法为：打底焊采用CO2气体保护半自动焊，盖面采用添加碎焊丝的高速埋弧自动焊。焊接工艺如下： 2、中幅板的组对点焊要严格按焊接作业指导书规定的程序执行。 3、中幅板组对完后，应用钢丝刷清除干净坡口及两侧25mm内的锈、赃物，方可进行施焊。 4、罐底中幅板焊接时应采用分段退步施焊。先焊短缝，后焊长缝，最后施焊通长缝。通长缝焊前应使用大型槽钢及龙门板进行加固，以减少焊接变形。通长缝的焊接，由中心开始向两侧分段退步施焊，焊至距边缘板300mm处停止施焊。 5、对较多平行排列的焊缝（长缝），应由二台焊机从中心向外对称隔缝施焊，施焊程序如附图2： 6．为减少中幅板短缝和长缝在焊接后两端产生的下凹变形，中幅板短缝和长缝的端部应在焊道两侧加短背杠，同时端部焊接预留长度尽量短，以不焊至垫板为原则。 6.1.2边缘板的焊接 1、边缘板的焊接采用手工电弧焊，顺序为：先焊外侧500mm，由外向内施焊，注意层间接头相
1、范围本标准规定了碳钢、低合金钢焊接构件的焊后热处理工艺。 本标准适用于锅炉、压力容器的碳钢、低合金钢产品，以改善接头性能，降低焊接残余应力为主要目的而实施的焊后热处理。其他产品的焊后热处理亦可参照执行。 2、引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修改，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB9452-1988 热处理炉有效区测定方法。 3、要求 3.1 人员及职责 3.1.1 热处理操作人员应经培训、考核合格，取得上岗证，方可进行焊后热处理操作。 3.1.2 焊后热处理工艺由热处理工艺员编制，热处理责任工程师审核。 3.1.3 热处理工应严格按焊后热处理工艺进行操作，并认真填写原始操作记录。 3.1.4 热处理责任工程师负责审查焊后热处理原始操作记录（含时间-温度自动记录曲线），核实是否符合焊后热处理工艺要求，确认后签字盖章。 3.2 设备 3.2.1 各种焊后热处理及装置应符合以下要求： a）能满足焊后热处理工艺要求； b）在焊后热处理过程中，对被加热件无有害的影响； c）能保证被加热件加热部分均匀热透； d）能够准确地测量和控制温度； e）被加热件经焊后热处理之后，其变形能满足设计及使用要求。 3.2.2 焊后热处理设备可以是以下几种之一： a）电加热炉； b）罩式煤气炉； c）红外线高温陶瓷电加热器； d）能满足焊后热处理工艺要求的其他加热装? 3.3 焊后热处理方法 3.3.1 炉内热处理 a）焊后热处理应优先采用在炉内加热的方法，其热处理炉应满足GB9452的有关规定。在积累了炉温与被加热件的对应关系值的情况下，炉内热处理时，一般允许利用炉温推算被加热件的温度，但对特殊或重要的焊接产品，温度测量应以安置在被加热件上的热电偶为准。 b）被加热件应整齐地安置于炉内的有效加热区内，并保证炉内热量均匀、流通。在火焰炉内热处理时应避免火焰直接喷射到工件上。 c）为了防止拘束应力及变形的产生，应合理安置被加热件的支座，对大型薄壁件和结构、几何尺寸变化悬殊者应附加必要的支撑等工装以增加刚性和平衡稳定性。 3.3.2 分段热处理焊后热处理允许在炉内分段进行。被加热件分段进行热处理时，其重复加热长度不小于1500mm.被加热件的炉外部分，应采取合适的保温措施，使温度梯度不致影响材料的组织和性能。 3.3.3 整体炉外热处理进行整体炉外热处理时，在满足 3.2.1的基础上，还应注意： a）考虑气候变化，以及停电等因素对热处理带来的不利影响及应急措施； b）应采取必要的措施，保证被加热件温度的均匀稳定，避免被加热件、支撑结构、底座等因热胀冷缩而产生拘束应力及变形 3.3.4 局部热处理B、C、D类焊接接头，球形封头与圆筒相连的A类焊接接头以及缺
管道焊后热处理方案
陕西陕化煤化工节能减排技改项目管道焊缝热处理方案 施工单位：陕西化建 编制人： 审核人： 批准人： 陕西化建陕西陕化煤化工有限公司节能减排技改项目项目经理部 2011-05-25
目录 1.适用范围。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。3 2.编制目的.。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。3 3.编制依据。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。3 4.工程概况。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。3 5.责任和义务。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。3 6.施工准备。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。3 7．热处理施工流程。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。4 8. 质量保证措施。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。6 9. 安全注意事项。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。7 10．劳动力安排。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。9 11主要施工措施用料一览表。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。9 12主要施工机械设备。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。10
Heat Treatment and PWHT Procedures 热处理及焊后热处理程序
TABLE OF CONTENTS 目录 1.0SCOPE范围 (1) 2.0REFERENCES参考文件 (1) 3.0EQUIPMENT设备 (1) 4.0HEATING METHODS加热方法 (1) 5.0HEATING AND COOLING RATES加热和冷却速率 (1) 6.0HOLDING TEMPERATURES AND ALLOWABLE RANGES保温温度和容许范围 (2) 7.0INTERRUPTED POSTWELD HEAT TREATMENTS不规则的焊后热处理 (2) 8.0TEMPERATURE CONTROL AND RECORDING温度控制和记录 (3) 9.0RECORDING POSTWELD HEAT TREATMENT CYCLE焊后热处理记录周期 (4) 10.0HARDNESS TESTED REQUIRMENTS AFTER PWHT热处理后的硬度测试要求 (5) 11.0PRETECT DEFORMATION DURING HEAT TREATMENT热处理期间的防变形 (5) 12.0RECORDS记录 (5) Attachment and Appendix List 附件附录清单 ATTACHMENT1:PWHT REPORT附件1：焊后热处理报告 (5)
1.0S C O P E范围 1.1This procedure specifies detailed requirements for performing post weld heat treatment(PWHT) 该程序规定了进行焊后热处理的详细要求。 1.2This procedure was written to meet the requirements of ASME B31.3for heat treat temperatures,holding times,heating and cooling rates,and permissible heat treating methods when PWHT is required. 该程序是根据ASME B31.3中针对焊后热处理的处理温度、保温时间、加热和冷却速率以及允许的加热方法来拟写的。 2.0R E F E R E N C E S参考文件 Doc.No.Document Title ASME B31.3-2012Process Piping工艺管道 3.0E Q U I P M E N T设备 3.1Certification of equipment shall be provided upon request. 应当根据需要提供设备的证书。 3.2Calibration certificate of temperature indicator shall be submitted and approved before use. 使用温度指示器之前应当提交校准证书并获得批准。 3.3Recalibration reference paragraph9.2. 参考段落9.2中关于重校的内容。 4.0H E A T I N G M E T H O D S加热方法 4.1Gas heating method be utilized to perform PWHT 利用燃气加热法来进行焊后热处理。 4.2Any other PWHT method requires prior approval of customer before use. 使用任何其它焊后热处理方法之前都要客户的批准。 5.0H E A T I N G A N D C O O L I N G R A T E S加热和冷却速率 5.1.The rate of the heating at the temperature above300Deg.C(572°F)shall not exceed220Deg.C(428°F)/Hr.for pipe wall thickness up to and including25mm(0.984in)/T maximum.For maximum pipe wall thickness more than25mm(0.984in)/T,the heating rate shall be(5588/T Where T=pipe wall thickness in mm). 对于最大壁厚为25mm(0.984in)的管道，300℃(572°F)之后的加热速度不应超过220℃(428°F)/小时。对于最大壁厚超过25mm(0.984in)的管道，加热速度为5588/T(T=管道壁厚mm数)。 5.2The rate of Cooling from the Soak temperature to a temperature above300Deg.C(572°F)shall not exceed275Deg.C(527°F)/ Hr.For pipe wall thickness up to and including25mm(0.984in)/T in maximum.For maximum pipe wall thickness over than25mm (0.984in)/T,the Cooling shall be(6985/T Where T=pipe wall thickness in mm).
1997年4月第18卷第2期东北大学学报(自然科学版) Journal o f Northeastern University(Natural Science) Apr.1997 Vo l.18,No.2 大型壳体结构的焊后整体热处理 李 友 王全山 王嘉麟 冯泽民(东北大学材料与冶金学院,沈阳 110006) 孙亚德 (冶金工业部第13冶,太原 030008) 摘 要 高速喷嘴内燃法现场焊后整体热处理是适用于大型壳体结构的有效的热处理方法. 这种方法不仅有足够大的加热能力,而且适应性强,便于操作并达到均匀加热.这一技术在各 类球罐、大型转炉、卤水澄清器及薄壁球罐稳定结构尺寸等方面的应用已显见成效.本文将介 绍这方面的要点. 关键词 焊后热处理,内燃法,热工计算. 分类号 T G156 大型壳体结构的焊后整体热处理是一项复杂的工程技术,它不仅需要足够大的加热能力以保证工艺要求的升温速度和加热温度,同时还要求加热的均匀性,以减少加热壳体的各处温差.目前我国应用最广的焊后整体热处理方法是高速燃油喷嘴内燃法.这种方法自1976年由东北大学试验研究成功以来,已对50～5000m3的几百台各类球罐及转炉炉壳、卤水澄清器等成功地进行了焊后整体热处理,并已达到了国际先进水平.实践证明这种方法是对大型壳体结构进行现场焊后整体热处理的最简便易行、最有效的方法之一. 1 球罐的焊后整体热处理 最适于球罐焊后整体热处理的高速喷嘴内燃法是将罐体本身做炉膛,在球罐的下人孔安装高速燃油喷嘴及附助工装;上人孔做为排烟道,球壁外侧包敷好保温材料,在球内进行燃烧,使之形成良好的循环的热气流,通过循环的热气流将热量导给球壁从而达到均匀加热的效果.用这种方法对球罐进行整体热处理的工装示意图见图1所示.它包括以下几个部分[1]: (1)高速燃油喷嘴及其喷射引风系统(图中11,14,15).(2)燃油输供系统,包括油泵、油贮槽、输油管路及控制台柜阀组(图中3,4,5,6,7).(3)高压雾化空气供应系统,包括空气压缩机送风管路及控制台柜阀组(图中16,18,19).(4)点火器及燃气供应系统(图中1,2,12,13). (5)球罐外表面保温设施(图中8).(6)测温系统,包括热电偶、补偿导线、自动测温记录仪表(图中20,21,22).(7)球罐在加热和冷却过程中的柱脚移动系统(图中17). 目前我国常用的几种高速燃油喷嘴及燃烧能力见表1. 1996-06-04收到. 男,51,副教授; 男,62,教授. 国家 九五 重点推广项目.
焊接及焊后热处理作业指导书 1 适用范围 本规程适用于工业管道或公用管道中材质为碳素钢、合金钢、低温钢、耐热钢、不锈钢和异种钢等压力管道的手工电弧焊、氩弧焊、二氧化碳气体保护焊及其焊后的热处理施工。 2 主要编制依据 2.1 GB50236-98《现场设备、工业管道焊接工程施工及验收规范》。 2.2 DL5007-92《电力建设施工及验收技术规范（火力发电厂焊接篇）》。 2.3 SH3501-2002《石油化工剧毒、可燃介质管道工程施工及验收规范》。 2.4 其他现行有关标准、规范、技术文件。 3 施工准备 3.1 技术准备 3.1.1 压力管道焊接施工前，应依据设计文件及其引用的标准、规范，并依据我公司焊接工艺评定报告编制出焊接工艺技术文件（焊接工艺卡或作业指导书）。如果属本公司首次焊接的钢种，则首先要制定焊接工艺评定指导书，然后对该种材料进行工艺评定试验，合格后做出焊接工艺评定报告。 3.1.2 编制的焊接工艺技术文件（焊接工艺卡或作业指导书）必须针对工程实际，详细写明管道的设计材质、选用的焊接方法、焊接材料、接头型式、具体的焊接施工工艺、焊缝的质量要求、检验要求及焊后热处理工艺（有要求时）等。 3.1.3 压力管道施焊前，根据焊接作业指导书应对焊工及相关人员进行技术交底，并做好技术交底记录。 3.1.4 对于高温、高压、剧毒、易燃、易爆的压力管道，在焊接施工前应画出焊口位置示意图，以便在焊接施工中进行质量监控。 3.2 对材料的要求 3.2.1 被焊管子（件）必须具有质量证明书，且其质量符合国家现行标准（或部颁标准）的要求；进口材料应符合该国家标准或合同规定的技术条件。 3.2.2 焊接材料（焊条、焊丝、钨棒、氩气、二氧化碳气、氧气、乙炔气等）的质量必须符合国家标准（或行业标准），且具有质量证明书。对焊接材料的具体要求详见《压力管道组成件、支承件及相关材料检验试验规程》，其中钨棒宜采用铈钨棒；氩气纯度不应低于
