中华人民共和国国家标中华人民共和国国家标准建筑给水排水设计规范ＧＢＪ１５—８８工程建设标准局部修订公告第６号国家标准《建筑给水排水设计规范》ＧＢＪ１５－８８Ｖ由上海建筑设计研究院会同有关单位进行了局部修订，已经有关部门会审，现批准局部修订的条文，自１９９８年１月１日起施行，该规范中相应条文的规定同时废止。
现予公告。
中华人民共和国建设部１９９７年９月１日中华人民共和国国家标准建筑给水排水设计规范ＧＢＪ１５—８８主编部门：上海市民用建筑设计院批准部门：中华人民共和国建设部关于发布国家标准《建筑给水排水设计规范》的通知（８８）建标字第１９６号根据原国家建委（８１）建发设字第５４６号文的要求，由上海市建设委员会会同有关部门共同修订的《室内给水排水和热水供应设计规范》已经修订完毕。
经有关部门会审，现批准修订后的《建筑给水排水设计规范》ＧＢＪ１５－８８为国家标准，自１９８９年４月１日起施行。
原《室内给水排水和热水供应设计规范》ＴＪ１５－７４同时废止。
本规范由上海市建设委员会管理，具体解释等工作由上海市民用建筑设计院负责。
出版发行由中国计划出版社负责。
中华人民共和国建设部１９８８年８月２４日修订说明本规范是根据原国家建委（８１）建发设字第５４６号文件的通知，由上海市民用建筑设计院会同有关单位，共同对原《室内给水排水和热水供应设计规范》ＴＪ１５－７４进行修订而成。
在修订过程中，进行了比较广泛的调查研究，认真总结了原规范执行以来的经验，吸取了部分科研成果，征求了有关单位的意见，经我委组织审查，完成了报批稿。
本规范共分四章。
修改的主要内容有：用水定额、住宅与公共建筑生活给水管道设计秒流量计算公式、生活污水排水设计秒流量计算方法和雨水道设计方法等。
本规范还补充了高层建筑给水排水、排水管道通气系统和医院污水消毒处理的内容，增设了游泳池和喷泉两节。
其它如防止水质污染、节水节能、安全供水、新型管材等方面也作了较多的修改和补充。
华人民共和国国家标准建筑给水排水设计规范GBJ 15-88 (1997年版)主编部门：上海市建设委员会批准部门：中华人民共和国建设部施行日期：1989年4月1日工程建设国家标准局部修订公告第6号国家标准《建筑给水排水设计规范》GBJ15-88由上海建筑设计研究院会同有关单位进行了局部修订，已经有关部门会审，现批准局部修订的条文，自1998年1月1日起施行，该规范中相应的条文规定同时废止。
现予公告。
中华人民共和国建设部1997年9月1日关于发布国家标准《建筑给水排水设计规范》的通知(88)建标字第196号根据原国家建委(81)建发设字第546号文的要求，由上海市建设委员会会同有关部门共同修订的《室内给水排水和热水供应设计规范》已经修订完毕。
经有关部门会审，现批准修订后的《建筑给水排水设计规范》GBJ15-88为国家标准，自1989年4月1日起施行。
原《室内给水排水和热水供应设计规范》TJ15-74同时废止。
本规范由上海市建设委员会管理，具体解释等工作由上海市民用建筑设计院负责。
出版发行由中国计划出版社负责。
中华人民共和国建设部1988年8月24日修订说明本规范是根据原国家建委(81)建发设字第546号文件的通知，由上海市民用建筑设计院会同有关单位，共同对原《室内给水排水和热水供应设计规范》TJ15-74进行修订而成。
在修订过程中，进行了比较广泛的调查研究，认真总结了原规范执行以来的经验，吸取了部分科研成果，征求了有关单位的意见，经我委组织审查，完成了报批稿。
本规范共分四章。
修改的主要内容有：用水定额、住宅与公共建筑生活给水管道设计秒流量计算公式、生活污水排水设计秒流量计算方法和雨水道设计方法等。
本规范还补充了高层建筑给水排水、排水管道通气系统和医院污水消毒处理的内容，增设了游泳池和喷泉两节。
其他如防止水质污染、节水节能、安全供水、新型管材等方面也作了较多的修改和补充。
在执行本规范过程中，如发现需要修改或补充之处，请将意见和有关资料寄交上海市民用建筑设计院并抄送我委，以便再次修订时参考。

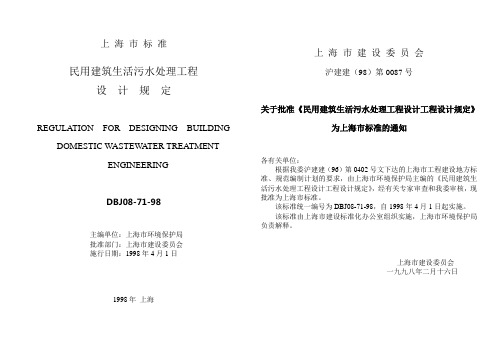

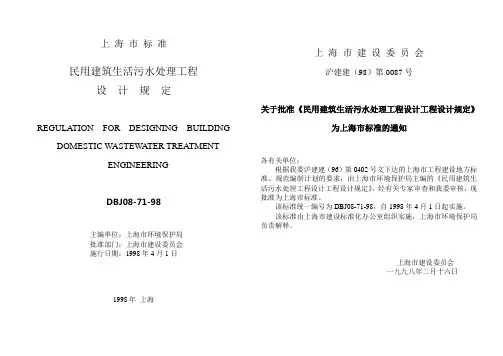

上海市标准民用建筑生活污水处理工程设计规定REGULATION FOR DESIGNING BUILDING DOMESTIC WASTEWATER TREATMENTENGINEERINGDBJ08-71-98主编单位：上海市环境保护局批准部门：上海市建设委员会施行日期：1998年4月1日1998年上海上海市建设委员会沪建建（98）第0087号关于批准《民用建筑生活污水处理工程设计工程设计规定》为上海市标准的通知各有关单位：根据我委沪建建（96）第0402号文下达的上海市工程建设地方标准、规范编制计划的要求，由上海市环境保护局主编的《民用建筑生活污水处理工程设计工程设计规定》，经有关专家审查和我委审核，现批准为上海市标准。
该标准统一编号为DBJ08-71-98，自1998年4月1日起实施。
该标准由上海市建设标准化办公室组织实施，上海市环境保护局负责解释。
上海市建设委员会一九九八年二月十六日目次1 总则 (1)2 术语和符号 (2)2.1 术语 (2)2.2 符号 (3)3 污水水量和水质 (4)3.1 污水水量 (4)3.2 污水水质 (4)4 污水处理工艺及装置 (5)4.1 一般规定 (5)4.2 格栅 (5)4.3 集水井 (6)4.4 调节池 (6)4.5 生物处理池 (6)4.6 供氧设备 (7)4.7 泵和鼓风机 (8)4.8 二次沉淀池 (9)4.9 消毒 (9)4.10 排放池 (10)4.11 污泥池 (10)4.12 污泥脱水 (10)4.13 电气与自动控制 (11)5 总体设计及工艺布置 (12)5.1 总体位置和构筑物布置 (12)5.2 建筑设计 (12)5.3 超越管和高程布置 (13)6 其它污染防治 (15)附录A 本规定采用的设计排水主要指标 (16)附录B 黄浦江上游水源保护区域采用的设计排水主要指标 (17)附录C 本规定用词说明 (18)1 总则1.0.1为改善本市环境，严格控制水污染，贯彻环境保护设施与主体工程“三同时”和生活污水以集中处理为主，分散处理为辅，集中处理与分散处理相结合的原则，确保治理效果，做到技术先进、经济合理，特制定本规定。
上海市标准民用建筑生活污水处理工程设计规定REGULATIONS FOR DESGNING BUILDING DOMESTIC WASTEWATER TREATMENT ENGINEERINGDBJ08—7l一98主编单位：上海市环境保护局批准部门：上海市建设委员会施行日期：1998年4月1日1998年上海上海市建设委员会沪建建(98)第0087号关于批准《民用建筑生活污水处理工程设计规定》为上海市标准的通知各有关单位：根据我委沪建建(96)第0402号文下达的上海市工程建设地方标准、规范编制计划的要求，由上海市环境保护局主编的《民用建筑生活污水处理工程设计规定》，经有关专家审查和我委审核，现批准为上海市标准。
该标准统一编号为DGJ08—71—98，自1998年4月1日起实施。
该标准由上海市工程建设标准化办公室组织实施，上海市环境保护局负责解释。
上海市建设委员会一九九八年二月十六日目录1 总则 (4)2 术语和符号 (5)2.1 术语 (5)2.2 符号 (5)3 污水水量和水质 (7)3.1 污水水量 (7)3.2 污水水质 (7)4 污水处理工艺及装置 (8)4.1 一般规定 (8)4.2 格栅 (8)4.3 集水井 (9)4.4 调节池 (9)4.5 生物处理池 (9)4.6 供氧设施 (10)4.7 泵和鼓风机 (10)4.8 二次沉淀池 (11)4.9 消毒 (12)4.10 排放池 (12)4.11 污泥池 (12)4.12 污泥脱水 (13)4.13 电气与自动控制 (13)5 总体设计及工艺布置 (14)5.1 总体位置和构筑物布置 (14)5.2 建筑设计 (14)5.3 超越管和高程布置 (15)6 其它污染防治 (16)附录A 本规定采用的设计排水主要指标 (17)附录B 黄浦江上游水源保护区域采用的设计排水主要指标 (18)附录C 本规定用词说明 (19)附加说明 (20)条文说明 (22)1 总则 (23)3 污水水量和水质 (24)4 污水处理工艺及装置 (25)5 总体设计及工艺布置 (27)6 其它污染防治 (28)1 总则1.0.1 为改善本市环境，严格控制水污染，贯彻环境保护设施与主体工程“三同时”和生活污水以集中处理为主，分散处理为辅，集中与分散处理相结合的原则，确保治理效果，做到技术先进、经济合理，特制定本规定。
上海市水务局关于印发《上海市住宅小区室外雨污水设施运行维护及管理技术导则（试行）》的通知
文章属性
•【制定机关】上海市水务局
•【公布日期】2023.10.26
•【字号】沪水务〔2023〕850号
•【施行日期】2023.10.26
•【效力等级】地方规范性文件
•【时效性】现行有效
•【主题分类】水利其他规定
正文
上海市水务局关于印发《上海市住宅小区室外雨污水设施运行维护及管理技术导则（试行）》的通知
沪水务〔2023〕850号
各区水务局，各区房管局：
《上海市住宅小区室外雨污水设施运行维护及管理技术导则（试行）》已经2023年7月28日局长办公会议审议通过，批准为上海市地方标准化指导性技术文件，统一编号DB31 SW/Z 009-2023。
现印发给你们，请遵照执行。
特此通知。
上海市水务局
2023年10月26日。
常务委员会第十六次会议通过)目录第一章总则第二章规划与建设第三章排水管理与污水处理第四章设施维护与保护第五章法律责任第六章附则第一章总则第一条为了加强对排水与污水处理的管理，保障排水与污水处理设施安全运行，防治水污染和内涝灾害，保障公民生命、财产安全和公共安全，保护环境，根据《中华人民共和国水污染防治法》《城镇排水与污水处理条例》和其他有关法律、行政法规，结合本市实际，制定本条例。
第二条本市行政区域内排水与污水处理的规划，排水与污水处理设施的建设、维护与保护，向排水与污水处理设施排水和污水处理，及其相关监督管理活动，适用本条例。
排污单位直接向水体排放水污染物的，按照有关法律、法规执行。
第三条本条例所称排水，是指利用排水与污水处理设施收集、输送、排放产业废水、生活污水和雨水的行为。
本条例所称污水处理，是指对污水采用物理、化学、生物等方法进行净化处理后达到排放标准的行为。
本条例所称排水与污水处理设施，是指用于排水与污水集中收集处理的公共基础设施，包括城镇排水与污水处理设施和农村生活污水处理设施。
本条例所称城镇排水与污水处理设施，包括排水管道、检查井、排水泵站、污水处理设施、污泥处理处置设施、大气污染物处理设施。
本条例所称农村生活污水处理设施，包括对农村生活污水进行收集处理的建筑物、构筑物及设备。
第四条排水与污水处理应当遵循尊重自然、统筹规划、配套建设、保障安全、综合利用的原则。
第五条市水务部门是本市排水与污水处理的行政主管部门，负责本市排水与污水处理的组织、协调、指导和监督等工作。
其所属的上海市水务局执法总队(以下简称市水务行政执法机构)按照本条例的授权，实施行政处罚。
区水务部门按照其职责权限，负责本行政区域内排水与污水处理的相关管理和监督工作。
本市发展、生态环境、建设、规划资源、绿化市容、财政、交通、农业农村、房屋管理等行政管理部门依照各自职责，协同实施本条例。
第六条本市采取特许经营、政府购买服务等多种形式，吸引社会资本参与投资、建设和运营排水与污水处理设施。
1 总则1.0.1 为适应本市“十五”期间经济发展的需要，提高住宅建设水平，满足广大市民对居住质量、居住功能和居住环境的需求，结合本市的实际情况，制定本标准。
1.0.2 本标准适用于高度在100m以下的新建城镇住宅。
租赁式公寓、改建、扩建住宅等也可参照使用。
1.0.3 住宅设计必须严格执行国家和本市的有关方针、政策和法规，体现“以人为本”的指导思想，贯彻适用、安全、经济、美观的设计原则，考虑可改造性和环保、节能要求，并满足老年人、残疾人等居住者的特殊使用要求。
1.0.4 住宅设计应符合本市城市规划的要求，并与周围环境相协调。
1.0.5 住宅设计应推行标准化、多样化，因地制宜地积极采用新技术、新工艺、新材料、新产品，促进住宅产业现代化。
1.0.6 住宅设计除应执行本标准外，尚应符合国家和本市现行有关标准的规定。
2 术语2.0.1住宅residential buildings供家庭居住使用的建筑。
2.0.2套型type of flat按完整的居住功能、由不同的使用空间组成的成套住宅房型。
2.0.3居住空间habitable space卧室、起居室、餐厅、书房及娱乐室的使用空间。
2.0. 4阳光室sun room具有两个或两个以上玻璃外墙面或屋面，能获取大量日照的使用空间，且与其他空间分隔。
2.0.5阳台balcony供居住者进行室外活动、晾晒衣物等的空间。
2.0.6贮藏室cabinet住宅套内用于贮藏并可以进入的空间。
2.0.7使用面积usable area房间实际能使用的面积，不包括墙、柱等结构构造、复合保温层和管道井的面积。
2.0.8标准层typical floor平面布置相同的住宅楼层。
2.0.9层高storey height上下两层楼面或楼面与地面之间的垂直距离。
2.0.10室内净高ceiling height楼面或地面至上部楼板底面或吊顶底面之间的垂直距离。
2.0.11低层住宅low-rise dwelling building一至三层的住宅。
上海市民用建筑生活污水处理工程设计规定民用建筑生活污水处理工程设计规定REGULATION FOR DESIGNING BUILDING DOMESTIC W ASTEWATER TREATMENT E NGINEERINGDBJ08-71-98主编单位：上海市环境爱护局批准部门：上海市建设委员会施行日期：1998年4月1日1998年上海上海市建设委员会沪建建（98）第0087号关于批准《民用建筑生活污水处理工程设计工程设计规定》为上海市标准的通知各有关单位：按照我委沪建建（96）第0402号文下达的上海市工程建设地点标准、规范编制打算的要求，由上海市环境爱护局主编的《民用建筑生活污水处理工程设计工程设计规定》，经有关专家审查和我委审核，现批准为上海市标准。
该标准统一编号为DBJ08-71-98，自1998年4月1日起实施。
该标准由上海市建设标准化办公室组织实施，上海市环境爱护局负责讲明。
上海市建设委员会 一九九八年二月十六日目 次1 总则 …………………………………………………… (1)2 术语和符号 ……………………………………………… (2) 2.1 术语 …………………………………………………… (2) 2.2 符号 …………………………………………………… (3)3 污水水量和水质 ………………………………………… (4) 3.1 污水水量 ……………………………………………… (4) 3.2 污水水质 ……………………………………………… (4)4 污水处理工艺及装置 …………………………………… (5) 4.1 一样规定 ……………………………………………… (5) 4.2 格栅 …………………………………………………… (5) 4.3 集水井 …………………………………………………… (6) 4.4 调剂池 …………………………………………………… (6) 4.5 生物处理池 ……………………………………………… (6) 4.6 供氧设备 ……………………………………………… (7) 4.7 泵和鼓风机 ……………………………………………… (8) 4.8 二次沉淀池 ……………………………………………… (9) 4.9 消毒 …………………………………………………… (9) 4.10排放池 ……………………………………………………(10)4.11 污泥池 ............................................................ (10) 4.12 污泥脱水 ...................................................... (10) 4.13 电气与自动操纵 ................................................ (11) 5 总体设计及工艺布置 .......................................... (12) 5.1 总体位置和构筑物布置 .................................... (12) 5.2 建筑设计 ...................................................... (12) 5.3 超越管和高程布置 .......................................... (13) 6 其它污染防治 ................................................ (15) 附录A 本规定采纳的设计排水要紧指标 ........................... (16) 附录B 黄浦江上游水源爱护区域采纳的设计排水要紧指标 ...... (17) 附录C 本规定用词讲明 (18)1 总 则1.0.1 为改善本市环境，严格操纵水污染，贯彻环境爱护设施与主体工程“三同时”和生活污水以集中处理为主，分散处理为辅，集中处理与分散处理相结合的原则，确保治理成效，做到技术先进、经济合理，特制定本规定。
1.0.2 本规定适用于本市行政区域范畴内新建、改扩建住宅、居住小区，宾馆、商办楼、医院、疗养院、文化娱乐场所等公共建筑日排水量小于2500m3的生活污水，且不能纳入城镇污水处理系统的二级污水处理工程设计。
工厂企业生活污水处理工程也可参照本设计规定。
1.0.3 小时设计水量5.0m3以上的室外污水处理站，及3.0 m3以上的室内污水处理站，其处理构筑物应采纳钢筋混凝土结构。
当小时设计水量小于前述规模时，可采纳钢或玻璃钢结构的组合处理装置，其处理工艺设计参数必须满足本规定要求。
1.0.4 生活污水处理工程应由主体工程设计单位或托付有资质的专业设计单位按基建设计程序进行设计。
1.0.5 对本规定以外的处理工艺及配套设备，经实践证明是行之有效的，也可在工程设计中应用。
1.0.6 经处理后污水要紧排放指标应符合附录A要求；黄浦江上游水源爱护区域必须符合附录B要求；其他有专门要求的地区应按环保部门的要求设计。
1.0.7 污水处理站应采纳自动操纵，自动操纵程度可按照工艺要求确定。
1.0.8 民用建筑生活污水处理工程设计，除执行本规定外，尚应符合国家和本市现行的有关标准、规范和规定的要求。
术语和符号2.1 术语2.1.1 容积负荷volume loading每立方米池容积每日负担的有机物量，一样指单位时刻负担的五日生化需氧量公斤数。
其计量单位通常以㎏/(m3·d)表示。
2.1.2 污泥负荷sludge loading曝气池内每公斤活性污泥单位时刻负担的五日生化需氧量公斤数。
其计量单位通常以㎏/(㎏·d)表示。
2.1.3 表面水力负荷hydraulic surface loadin g每平方米表面积单位时刻内通过的污水体积数。
其计量单位通常以m3/( m2·h)表示。
2.1.4 填料充填率packing percent of filler每立方米生物处理池容积安装体积填料的百分率。
2.1.5 填料比表面积specific surfice area of filler每立方米体积填料所具有的填料表面积，㎡/ m3。
2.1.6 回流比reflux ration回流量（污泥或混合液）与污水小时设计水量的比值。
2.1.7 处理周期circle of treamentSBR工艺完成进水、曝气、沉淀、排水、闲置工作过程所需的时刻。
2.1.8 排出比discharge rationSBR工艺处理周期内排出的水量容积与处理池有效容积的比值。
2.2 符号BOD5———五日生化需氧量（20℃）CODcr ———化学需氧量（重铬酸钾法）NH3–N ———氨氮SS ———悬浮物MLSS ———生物处理池混合液悬浮物浓度SBR工艺———序批式生物处理工艺IC工艺———连续进水序批式A/O工艺———缺氧/好氧生物处理工艺3 污水水量和水质3.1 污水水量3.1.1 生活污水量应按现行《建筑给排水设计规范》等最高日用水量定额，且按照建筑物性质、标准及卫生设备完善程度分项运算确定。
生活排水定额与生活用水定额相同。
并按最高日排水量运算24h 平均排水量作为小时设计水量。
3.1.2 在设计时应按照建筑物使用功能有可能发生变化，或地下水、雨水渗入等因素，宜将设计处理规模留有一定余量。
3.1.3 当污水水量基础资料不足时，设计水量可参照以下综合指标进行运算：3.1.3.1 高层或多层住宅楼每10000㎡建筑面积每日100～120m3 运算；3.1.3.2 各类宾馆每10000㎡建筑面积每日120～1 60m3 运算；3.1.3.3 商办楼每10000㎡建筑面积每日50～65m 3 运算。
3.2 污水水质3.1.2 住宅、居住小区、各类公共建筑污水水质日平均值可按表3.2.1确定。
住宅、居住小区、各类公共建筑污水水质表3.注：污水水质设计指标值，应按照表内水质范畴和排水定额选定，高指标值对应排水低定额，低指标值对应排水高定额。
4 污水处理工艺及装置4.1 一样规定4.1.1 生活污水的要紧污染物为BO D5、CODcr、NH3－N、SS等，其处理工艺宜采纳生物处理法。
4.1.2 生物处理工艺可选用：生物接触氧化工艺（含A/O功能）；活性污泥工艺（含A/O功能）；SBR工艺（含IC）。
4.1.3 污水处理站宜由集水井、调剂池、生物处理池、二次沉淀池、消毒接触池、排放池和污泥池等构筑物及格栅、泵、鼓风机、计量装置和脱水机等设备组成。
4.2 格栅4.2.1 在污水处理系统或水泵前，宜设置粗细二道格栅。
当小时设计水量小于0.5 m3时，可设置一道细格栅。
细格栅宜采纳自动机械格栅，且备用人工格栅。
格栅材质宜选用不锈钢、铸铁或工程塑料。
4.2.2 格栅栅条空间宽度应符合下列要求：4.2.2.1 粗格栅为16～20㎜，细格栅为3～5㎜；4.2.2.2 泵前格栅应按照水泵要求确定。
4.2.3 污水过栅流速宜采纳0.6～1.0m/s，机械格栅倾角为70～75°，人工格栅倾角为60～75°。
人工格栅宽度不应小于500㎜，浸没深度不宜大于1.00m。
4.2.4 格栅上部应当设置工作台，其高度应高出格栅前最高设计水位0.50m。
工作台上应有安全和冲洗、收集垃圾的设施。
4.2.5 格栅工作台两侧过道宽度不宜小于0.70m。
工作台正面过道宽度：当采纳机械清除时不宜小于1.50 m；人工清除时不宜小于1.20m。
4.2.6 室外污水处理站小时设计水量小于10.0 m 3，且进口管道埋没深度小于1.50m时，在室外可设置除渣池取代格栅。
4.2.7 除渣池宜分二格，污水停留时刻应大于1.5h,有效水深宜取1.20～1.50m。
除渣池上部应当设置直径为600～700㎜的清渣孔。
4.3 集水井4.3.1 当污水需要泵提升至调剂池时，应当设集水井。
4.3.2 集水井有效容积不应小于最大一台工作水泵15min的出水量。
4.4 调剂池4.4.1 污水处理站应当设置调剂池。
4.4.2 调剂池有效容积宜取6～12h的小时设计水量。
当采纳SBR工艺时，需按照污水排放规律和处理周期、容积等设计条件确定。
4.4.3 调剂池应当设置搅拌装置。
搅拌装置宜采纳空气搅拌器或射流曝气器。
空气搅拌气量应为每100m3池容积1.0～2.0 m3/min，射流曝气器搅拌功率不应小于12W/ m3。
4.4.4 调剂池内宜设安全检修扶梯。
4.5 生物处理池4.5.1 污水进入生物处理池前，宜设水量衡流装置。
4.5.2 生物处理池有效水深宜取2.80～4.50m，超高应取0.30～0.50m。
