辊压机辊子更换技术方案

工作辊的更换换工作辊前的准备：换辊前将换辊轨道面清扫干净，将准备换入的新工作辊对由工作辊换辊小车从磨辊间拉至主轧跨的横移平台顺轧制方向靠机后的轨道上，上、下工作辊轴向方向错开405mm, 上、下工作辊扁头由人工搬正到铅垂位置。

机前横移台架空轨道对准轧机，接近开关405SBE114发出到位信号。

换辊小车退出推拉缸翻转架，接近开关405SBE121-721发出到位信号。

F1-F7推拉翻转装置将需要更换工作辊的精轧机前的推拉液压缸翻出台面（接近开关405SBE101-701发出到位信号），并人工旋转锁紧块机械锁紧翻转架。

工作辊换辊步序(1)将主操作台转换开关由“轧钢”状态转换为“换辊”状态,液压AGC转换为“关”状态，由通讯传至换辊操作台，转成“换辊”工况，换辊操作台有相应指示。

(2)进入换工作辊步序，工作辊保持低速转动，关闭轧机全部冷却水；(3)活套辊升起（编码器406BS/R102-602控制），入口侧导板退出机架（接近开关406SBE202-702发出到位信号），电磁阀（406YVG101-701、406YVG102-702）通电，入口上导卫板退出机架（接近开关406SBE105-705发出到位信号）, 入口下导卫板退出机架（接近开关406SBE106-706发出到位信号），出口下导卫退出机架（接近开关406SBE104-704发出到位信号），控制导位的气动电磁阀供换辊位一侧电磁铁工作（406YVG103-703），出口上导卫汽缸完全缩回（接近开关406SBE107-707发出到位信号）；(4)工作辊低速转动，窜辊缸缓慢将上、下工作辊窜动至0位置（即轧辊相对轧制中心没有串动量位置），由位移传感器403BS/L103-703、403BS/L104-704、403BS/L105~705、403BS/L106-706控制；(5)停机、轧辊扁头准确停在铅垂位置，准确停车位置接近开关404SBE001F1-404SBE001F7发出到位信号；(6)上阶梯垫全部退出，上阶梯垫位置传感器403BS/L101-701发出全部退出信号。

立磨磨辊辊套更换方案二线立磨磨辊辊套更换方案一、检修依据及目前设备状况1.检修依据：2#磨辊轴承已坏；2.当前设备状况：磨辊不能正常使用，立磨只能靠两个辊勉强工作。

二、人员准备1.项目负责人：冀东水泥机修工11位，领队杨俊伟负责指挥现场作业；3.公司技术员1位，负责停送电的办理和现场的组织协调。

三、工具准备序号工具规格数量备注1 手拉葫芦2T 22 手拉葫芦5T 23 手拉葫芦10T 14 液压同步顶50T 15 液压千斤顶300T 16 大锤5P 27 开口两用扳手1套8 敲击扳手85、100 各19 套筒扳手一套10 榔头2P 211 翻转液压缸及附属配件1套12 辊皮工装 113 钢丝绳 614 角磨机 1四、材料备件准备序号名称规格数量备注1 磨辊、辊套1套2 密封胶 63 纱布104 砂纸40目10张5 二硫化钼 2 KG6 柴油25KG7 棉布25KG五、检修方案1.准备工具，检查工具完好性（1）翻转液压缸、液压顶；（1）手拉葫芦、钢丝绳；（2）套筒扳手；（3）敲击扳手。

2.提前将工具搬运至施工现场3.人员布置（1）1人办理停电手续，联系工艺人员确保内部无润滑油；（2）2人准备起吊工具；（3）2人准备开始拆卸检修门螺栓。

4.步骤（1）磨辊翻转到位；（时间：6小时内）；（2）辊皮压块拆除；（时间：4小时内）；（3）辊皮工装安装到位；（时间：4小时内）；（4）旧辊芯吊出；（时间：6小时内）；（5）新辊芯安装到位；（时间：4小时内）；（6）新辊皮安装（时间：4小时内）；（7）磨辊翻转到位及辊皮压块安装；（时间：4小时内）；（8）磨门安装及油管会装；（时间：4小时内）；（9）翻转液压缸拆除；（时间：3小时内）；（10）检查各部位准备试机（时间：1小时内）；六、协调项目1.磨辊翻转时联系25T吊车协助，旧辊芯吊出，新辊芯安装及新辊皮安装均由130T吊车协助，磨辊翻转到位及翻转液压缸拆除均由25T吊车协助。

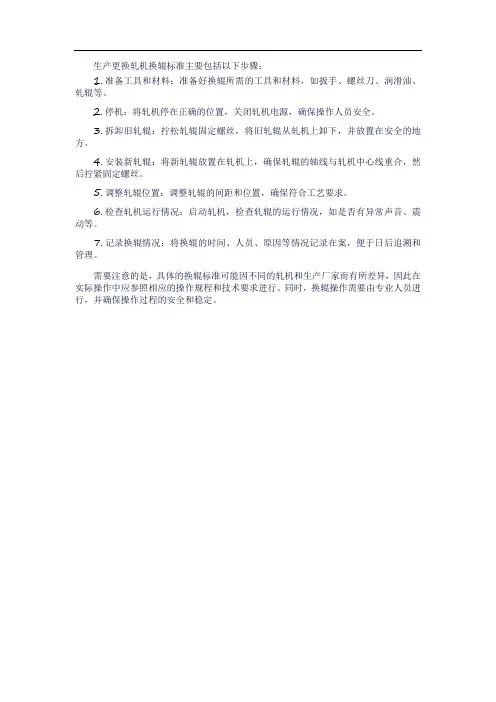

生产更换轧机换辊标准主要包括以下步骤：
1.准备工具和材料：准备好换辊所需的工具和材料，如扳手、螺丝刀、润滑油、轧辊等。

2.停机：将轧机停在正确的位置，关闭轧机电源，确保操作人员安全。

3.拆卸旧轧辊：拧松轧辊固定螺丝，将旧轧辊从轧机上卸下，并放置在安全的地方。

4.安装新轧辊：将新轧辊放置在轧机上，确保轧辊的轴线与轧机中心线重合，然后拧紧固定螺丝。

5.调整轧辊位置：调整轧辊的间距和位置，确保符合工艺要求。

6.检查轧机运行情况：启动轧机，检查轧辊的运行情况，如是否有异常声音、震动等。

7.记录换辊情况：将换辊的时间、人员、原因等情况记录在案，便于日后追溯和管理。

需要注意的是，具体的换辊标准可能因不同的轧机和生产厂家而有所差异，因此在实际操作中应参照相应的操作规程和技术要求进行。

同时，换辊操作需要由专业人员进行，并确保操作过程的安全和稳定。

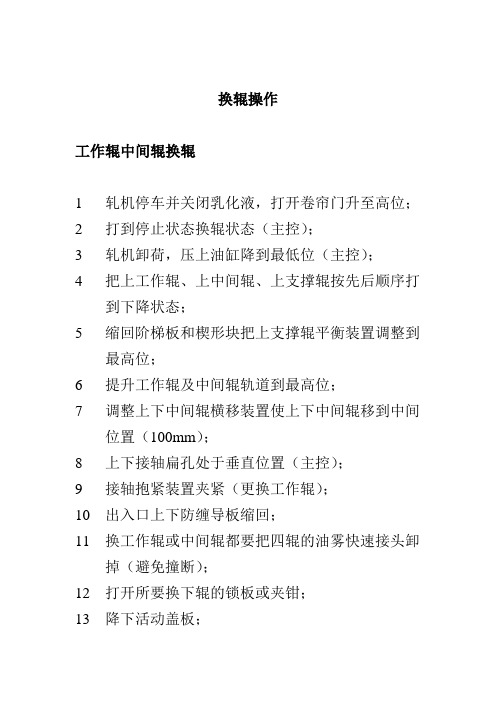

换辊操作工作辊中间辊换辊1轧机停车并关闭乳化液，打开卷帘门升至高位；2打到停止状态换辊状态（主控）；3轧机卸荷，压上油缸降到最低位（主控）；4把上工作辊、上中间辊、上支撑辊按先后顺序打到下降状态；5缩回阶梯板和楔形块把上支撑辊平衡装置调整到最高位；6提升工作辊及中间辊轨道到最高位；7调整上下中间辊横移装置使上下中间辊移到中间位置（100mm）；8上下接轴扁孔处于垂直位置（主控）；9接轴抱紧装置夹紧（更换工作辊）；10出入口上下防缠导板缩回；11换工作辊或中间辊都要把四辊的油雾快速接头卸掉（避免撞断）；12打开所要换下辊的锁板或夹钳；13降下活动盖板；14换辊车大车锁紧缸退回；15空换辊箱对准轧机并开进，在接轨位置锁定大车；16牵引车向前开到抽辊位置，各夹钳夹紧相应的辊头；17开动牵引车抽出旧辊；18牵引车夹钳脱开，后退到极限；19横移车横移，新辊对准轧机窗口，调整好工作辊扁头位置；20牵引车前行新辊推入机内；21锁上新辊的锁板或定位夹钳；22打开接轴夹紧装置；23牵引车后退到极限；24大车锁紧缸退回，换辊大车退到后极限位置锁定；25根据轧制规格进行中间辊横移；26升起活动盖板；27插上油雾快速接头；28支承辊靠紧；29轧制线标高调整①输入上下工作辊，上中间辊，上支撑辊直径②压到设定位置自动停，完成标高调整；30升起压上油缸，辊系压靠零位，准备轧制。

换支承辊操作在换辊状态下，工作辊以及中间辊抽出情况下可进行更换上支承辊。

（1）油雾快速接头卸掉；（2）松开上下支承辊靠紧缸；（3）打开下支承辊锁紧板；（4）出入口上下防缠导板缩回；（5）开动换辊车下面油缸，并放下连接销，抽出下支承辊放上支撑辊更换支架；（6）推进下支承辊到位；（7）上支承辊平衡打到下降位置并检查是否到位；（8）松开上支承辊锁板；（9）开动支撑辊更换油缸一起抽出上下支承辊；(10）先更换上支承辊；（11）再次推进到位，上支承辊平衡缸打到上升状态；（12）上支承辊锁板锁上；（13）再抽出下支承辊；（14）更换下支承辊；（15）换辊完毕锁板全部锁上，装好油雾管。

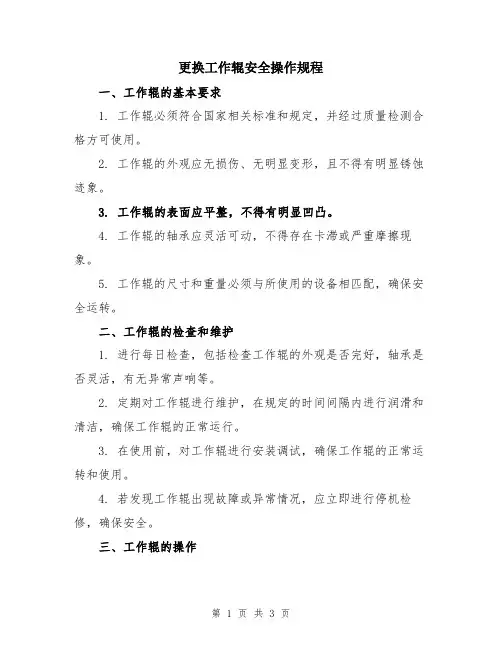

更换工作辊安全操作规程一、工作辊的基本要求1. 工作辊必须符合国家相关标准和规定，并经过质量检测合格方可使用。

2. 工作辊的外观应无损伤、无明显变形，且不得有明显锈蚀迹象。

3. 工作辊的表面应平整，不得有明显凹凸。

4. 工作辊的轴承应灵活可动，不得存在卡滞或严重摩擦现象。

5. 工作辊的尺寸和重量必须与所使用的设备相匹配，确保安全运转。

二、工作辊的检查和维护1. 进行每日检查，包括检查工作辊的外观是否完好，轴承是否灵活，有无异常声响等。

2. 定期对工作辊进行维护，在规定的时间间隔内进行润滑和清洁，确保工作辊的正常运行。

3. 在使用前，对工作辊进行安装调试，确保工作辊的正常运转和使用。

4. 若发现工作辊出现故障或异常情况，应立即进行停机检修，确保安全。

三、工作辊的操作1. 操作前，必须穿戴好安全装备，包括安全帽、耳塞、防护手套等。

2. 操作人员必须熟练掌握工作辊的启停和控制方法，在操作前应进行相关培训。

3. 操作人员必须在明确指示和操作规程的指导下，进行工作辊的操作。

4. 在操作工作辊时，必须保持专注，不得分神或操作失误。

5. 若工作辊在运行过程中出现异常情况，如噪音过大、摇晃等，应立即停止操作，并报告相关负责人。

四、工作辊的维修和更换1. 工作辊的维修必须由专业人员进行，不得擅自拆卸或维修。

2. 在维修工作辊时，必须断开设备电源，并进行必要的安全措施，确保人员安全。

3. 更换工作辊时，必须按照规定程序进行，并确保新更换的工作辊符合要求。

五、场地环境和操作规定1. 工作辊的使用场地必须保持干燥、清洁，并无杂物和障碍物。

2. 使用工作辊时，必须确保操作区域内没有人员和其他设备，防止发生意外。

3. 工作辊的操作应按照设备操作规定进行，不得擅自超负荷运行。

4. 在工作辊操作过程中，必须保持操作区域的通风良好，防止有害气体积聚。

六、事故处理和报告1. 若发生工作辊相关的事故，应立即停机，并采取相应的急救措施，确保人员的生命安全。

辊压机检修指导书-CAL-FENGHAI.-(YICAI)-Company One1辊压机挤压辊更换指导书一、检修项目对辊压机(型号为RPV120-80)两根挤压辊进行更换，并对轴承及密封、氮气压力装置、平油缸、甘油系统等进行维护保养。

二、时间安排检修如实行三班倒作业，计划时间将为8天，具体安排：白班作业时间为08:00-16：00时，中班作业时间为16:00-24：00时，夜班作业时间为24:00-08:00，如另有安排，作业进度将递推，具体如下：1、拆除电气元件、喂料装置、压梁、后立柱1天。

2、用葫芦吊住固定动辊减速机，同时用行走葫芦吊住两个轴承座（含待换挤压辊），拆除扭力支撑底部支撑销，对缩紧套螺栓进行松螺栓，后用顶丝向外顶出天。

3、用葫芦吊住固定定辊减速机，同时用行走葫芦吊住两个轴承座（含待换挤压辊），拆除扭力支撑底部支撑销，对缩紧套螺栓进行松螺栓，后用顶丝向外顶出天。

4、用高压油泵从旧挤压辊上打出轴承并吊离，对轴承进行检查、清洗、更换J型油封，并装配到轴承座上天。

5、将动、定辊轴承座与新挤压辊进行装配，并紧固缩紧套螺栓2天。

6、继续紧固缩紧套螺栓，同时安装喂料装置及压梁等部位天。

7、接电气元件、收尾调试、验收1天。

三、主要工具准备1、25吨吊车1个台班。

2、100吨手动液压千斤顶两台；3、320吨电动液压千斤顶1台；4、重型套筒扳手一套。

5、的扭力扳手一把。

6、日常检修常用割具、钢丝绳（含吊环）、6个5T手拉葫芦、高压油泵及常用扳手等。

7、枕木若干。

四、备件及材料1、挤压辊Φ1200×800 2根。

2、骨架油封Φ650×Φ700×25 4个，Φ630×Φ680×25 8个。

3、M20*65（级）内六角螺栓、Φ20弹垫各40只，M27*90（级）、Φ28*Φ50*10平垫各50只，5mm（1m*1m）聚四氟乙烯板2块,1500*160*3mm不绣钢板2块，406顺干胶40组。

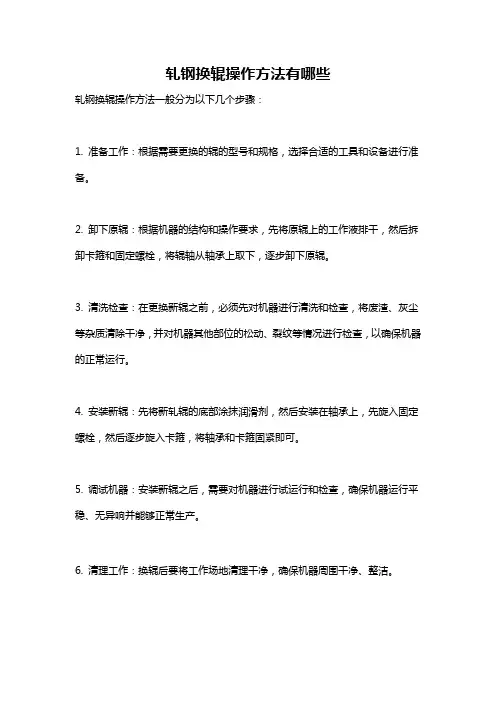

轧钢换辊操作方法有哪些
轧钢换辊操作方法一般分为以下几个步骤：
1. 准备工作：根据需要更换的辊的型号和规格，选择合适的工具和设备进行准备。

2. 卸下原辊：根据机器的结构和操作要求，先将原辊上的工作液排干，然后拆卸卡箍和固定螺栓，将辊轴从轴承上取下，逐步卸下原辊。

3. 清洗检查：在更换新辊之前，必须先对机器进行清洗和检查，将废渣、灰尘等杂质清除干净，并对机器其他部位的松动、裂纹等情况进行检查，以确保机器的正常运行。

4. 安装新辊：先将新轧辊的底部涂抹润滑剂，然后安装在轴承上，先旋入固定螺栓，然后逐步旋入卡箍，将轴承和卡箍固紧即可。

5. 调试机器：安装新辊之后，需要对机器进行试运行和检查，确保机器运行平稳、无异响并能够正常生产。

6. 清理工作：换辊后要将工作场地清理干净，确保机器周围干净、整洁。

更换工作辊安全操作规程范本一、前言工作辊是一种用于辅助机械设备运行的辊子，广泛应用于各个行业的生产中。

为了保障工作人员的人身安全和设备的正常运行，制定本安全操作规程，以规范工作辊的使用。

二、适用范围本安全操作规程适用于使用工作辊的所有工作场所和从业人员。

三、术语和定义1. 工作辊：指用于辅助机械设备运行的辊子。

2. 工作场所：指使用工作辊的现场环境。

3. 从业人员：指使用工作辊的操作人员和其他相关人员。

四、工作辊安全操作规程1. 工作辊的选择和检查1.1 根据实际工作需求选择合适的工作辊，除非特殊需要，不得随意更换工作辊。

1.2 定期检查工作辊的状态，确保辊子表面平整、无伤痕，辊体没有变形或裂纹。

如发现异常情况，应立即停用该工作辊，并上报相关部门。

2. 工作辊的安装和拆卸2.1 在安装或拆卸工作辊之前，必须切断电源或气源，确保设备停止运行。

2.2 拆卸工作辊时，操作人员必须佩戴防护手套，并注意防止辊子滚动或滚落造成伤害。

3. 工作辊的操作3.1 操作人员应熟悉工作辊的使用方法和操作要求，严禁未经培训的人员擅自操作工作辊。

3.2 操作人员在操作工作辊时必须站在稳固的位置，并严禁将手、脚等身体部位靠近辊子。

3.3 在工作辊运行过程中，严禁在辊子上放置物品，以免造成辊子卡住或偏转的危险。

4. 工作辊的维护和保养4.1 定期清洁工作辊表面，保持辊子表面的清洁和光滑。

4.2 定期检查工作辊的轴承和传动部件，确保其正常运转。

4.3 工作辊长时间不使用时，应进行防锈处理，并存放在干燥、通风、无腐蚀性气体的仓库中。

五、应急措施1. 工作辊突然停止工作时，操作人员应立即停止使用该设备，并上报相关部门。

2. 工作辊发生故障时，操作人员不得随意拆卸或修复，应立即上报相关部门，并按照相关程序进行处理。

3. 工作辊使用过程中发生意外事故时，操作人员应立即采取紧急救援措施，并报告相关部门。

六、责任和处罚1. 对于违反本安全操作规程的从业人员，将追究其个人责任，并按规定给予相应处罚。

3#水泥磨辊压机辊子拆卸方案1、用1吨葫芦吊住万向联轴器，拆卸电机与减速机的万向联轴器。

（螺栓M18，27的扳手）2、用电动液压扳手拆卸减速机与摆臂的连接螺栓3、拆卸减速机与辊子轴连接的缩紧盘螺栓4、用两个100吨千斤顶将减速机顶出，放至地面用铲车拉回车间解体保养。

5、拆卸辊压机上方进料溜子及气动闸板，用8吨吊车吊至地面。

6、拆卸辊压机进料装置及侧挡板，用8吨吊车吊至地面7、拆卸辊压机润滑油管及冷却系统8、拆卸辊压机上机架板、上连接板、导轨板等，用电动葫芦吊至地面9、辊压机辊罩拆卸10、辊子用电葫芦吊至地面，用25吨吊车吊至东风车上，拉回车间拆卸轴承座及轴承。

一、轴承座安装（4H）将动、定辊各两个轴承座安装到辊子上。

（4H）二、辊子安装。

（16H）1、用平板平将动辊拉到现场，利用现场的电动葫芦和手拉葫芦将动辊吊装就位。

2H)2、安装两辊间的中间工字梁。

（2H）3、用平板平将定辊拉到现场，利用现场的电动葫芦和手拉葫芦将动辊吊装就位。

（2H）a)安装前，保证接合面是清洁的。

b)注意辊系传动端的方向。

C)注意轴承座上的下导槽一定要包在导轨板上d）若安装时两轴承座中心距与导轨中心距不同，可调整非传动端的轴承座位置，以使两中心距相同。

4、轴承座顶板安装，液压缸和液压缸支承板安装（2H）a)安装前，保证接合面是清洁的。

b) 座顶板与轴承座的连接螺栓不要拧得紧，只要座顶板不倒即可5、安装、找正上机架、端部件、销轴安装（8H）a)把上机架导轨放入轴承座的导槽内；b)连接端部件与上机架，在压入销之前，在销和孔中涂上一层润滑油；C) 拧紧上机架各连接螺栓。

三、下料装置，溜子、管道安装（8H）1、裤叉板、下料装置安装溜子对接（4H）2、找正辊系。

(1H)用两个千斤顶分别支承在活动端的两个端部件上，顶动轴承座，使活动辊轴承座、中心件上的限位轴、轴承座、固定端的端部件的接合面贴合在一起。

3、各润滑、液压、冷却水系统管道的安装（4H）四、安装扭矩支承、减速机、摆臂安装（24H）1、安装前固定辊子轴承座与端部件的联接部件必须接触紧密，缩紧盘必须先套在减速机输出端、辊子轴上。
