第三章 防止天然气水合物形成的方法
- 格式：ppt
- 大小：640.00 KB
- 文档页数：24
下载文档原格式
合集下载
防止天然气水合物形成的方法——热力学抑制剂法.docx
防止天然气水合物形成的方法——热力学抑制剂法防止天然气水合物形成的方法有三种：一是在天然气压力和水含量一定的情况下，将含水的天然气加热，使其加热后的水含量处于不饱和状态。
目前在气井井场采用加热器即为此法一例。
当设备或管道必须在低于水合物形成温度以下运行时，就应采用其他两种方法：一种是利用吸收法或吸附法脱水，使天然气露点降低到设备或管道运行温度以下；另一种则是向气流中加入化学剂。
目前常用的化学剂是热力学抑制剂，但自20世纪90年代以来研制开发的动力学抑制剂和防聚剂也日益受到人们的重视与应用。
天然气脱水是防止水合物形成的最好方法，但出自实际情况和经济上考虑，一般应在处理厂(站)内集中进行。
否则，则应考虑加热和加入化学剂的方法。
关于脱水法将在下面各节中介绍，本节主要讨论加入化学剂法。
水合物热力学抑制剂是目前广泛采用的一种防止水合物形成的化学剂。
向天然气中加入这种化学剂后，可以改变水在水合物相内的化学位，从而使水合物的形成条件移向较低温度或较高压力范围，即起到抑制水合物形成的作用。
常见的热力学抑制剂有电解质水溶液(如CaCl2等无机盐水溶液)、甲醇和甘醇类有机化合物。
以下仅讨论常用的甲醇、乙二醇、二甘醇等有机化合物抑制剂。
(一) 使用条件及注意事项对热力学抑制剂的基本要求是：①尽可能大地降低水合物的形成温度；②不和天然气中的组分发生化学反应；③不增加天然气及其燃烧产物的毒性；④完全溶于水，并易于再生；⑤来源充足，价格便宜；⑥凝点低。
实际上，完全满足这些条件的抑制剂是不存在的，目前常用的抑制剂只是在某些主要方面满足上述要求。
气流在降温过程中将会析出冷凝水。
在气流中注入可与冷凝水混合互溶的甲醇或甘醇后，即可降低水合物的形成温度。
甲醇和甘醇都可从水溶液相(通常称为含醇污水)中回收、再生和循环使用，在使用和再生中损耗掉的那部分甲醇和甘醇则应定期或连续予以补充。
在温度高于-25℃并连续注入的情况下，采用甘醇(一般为其水溶液)比采用甲醇更为经济。
天然气水合物的防止措施
天然气水合物生成的防止措施一、天然气水合物的介绍天然气水合物（gashydratets）也称水化物，它是由碳氢化合物和水组成的一种复杂的白色结晶体。
一般用M·nH2O，M为水合物中的气体分子，n为水的分子数，如CH4·6H2O、CH4·7H2O、C2H6· 7H2O 等。
天然气水合物是一种络合物，水分子借氢键结合成笼形晶格，气体分子则在范德华力作用下，被包围在晶格中。
气体水合物有14-面体和16-面体两种结构。
二、天然气水合物生成的条件预测天然气水合物的生成与输气管道中气体的压力、温度及水汽含量密切相关。
形成水合物的条件主要有两个：一是天然气足够低的温度和足够高的压力；二是必须输送温度低于天然气露点温度，有游离水析出。
除此之外，高的气体流速任何形式的搅动及晶种的存在等。
预测天然气水合物生成一般是根据实验数据绘制成不同相对密度天然气形成水合物的平衡曲线，见附图。
曲线上方为水合物形成区，下方为不存在区。
由图可知，压力越高、温度越低越易形成水合物。
根据附图可大致确定天然气形成水合物的温度和压力。
但对含H2S较高的天然气，不宜使用。
若相对密度在两条曲线之间，可用内插法进行近似求得。
三、天然气水合物的防止措施为防止水合物的形成，一般有四种途径:1）提高天然气的输送温度；2）降低压力至给定温度水合物生成压力以下；3）脱除天然气中的水分；4）向气流中加入抑制剂（阻化剂）。
防止水化物最积极的方法保持管线和设备不含液态水，而最常用的方法则向气流中加入各种抑制剂。
1、提高天然气流动温度加热提高天然气流动温度是防止生成水合物和排除已生成水合物的方法之一。
这就是在维持原来的压力状态下使输气管道中的天然气的温度高于生成水合物的温度。
但这种方法不适用干线输气管道中，因为消耗能量大，而且冷却气体是增加输气管道流量的一个有效方法，特别是对于压缩机站数较多的干线输气管道。
加热方法通常在配气站采用，因为那里经常需要较大幅度的降低天然气的压力，由于节流效应会使温度降得很低，从而使节流阀、孔板等发生冻结。
天然气水合物形成条件预测及防止技术_续_
降低压力防止生成水合物的方法就是在维持原来 的温度状态下使输气管道中的天然气压力降低 ,如图 8 中曲线 2, 从而使生成水合物温度曲线下降 ,图 8 中 曲线 5 。
第2期
·设计与研究·
11
们长期以来研究了抑制剂浓度与水合物生成温度降的
关系 ,下面介绍主要的关系式 : Hammerschmidt 法
( 18 )
x oj = exp ( A oj + B oj/ T)
( 19 )
式中 f j ———j 组分在气体相中的逸度 ;
V j ———j 组分在水中的偏摩尔体积 (对乙烯取
60 ,其他组分均取 32) ;
A 0 j 、B 0 j ———j 组分的常数 ,见表 5 。
富水相中水的摩尔分数计算如下 :
N2
CO2
H2S
Ⅰ 017228 Ⅱ 012207
3187 3453
Ⅰ
010
010
Ⅱ
010010Ⅱ来自010010Ⅱ
010
010
Ⅱ
010
010
Ⅰ 11617 Ⅱ 011742
2905 3082
Ⅰ 012474 Ⅱ 010845
3410 3615
Ⅰ 010250 Ⅱ 010298
4568 4878
23135
如干线输气管道中天然气的最低温度接近于零 度 ,在此 温 度 下 , 生 成 水 合 物 的 平 衡 压 力 约 为 1 ～ 115MPa 。而一般的输气压力大于 5MPa, 因此 ,用降 压来防止干线输气管道中天然气生成水合物并不是一 种有效的方法 。 313 干燥
防止天然气在输气管道中生成水合物的根本办法 就是干燥天然气 ,脱去其中水份 ,降低其露点 。 314 添加抑制剂 31411 抑制剂浓度与水合物生成温度降的关系 人
第2期
·设计与研究·
11
们长期以来研究了抑制剂浓度与水合物生成温度降的
关系 ,下面介绍主要的关系式 : Hammerschmidt 法
( 18 )
x oj = exp ( A oj + B oj/ T)
( 19 )
式中 f j ———j 组分在气体相中的逸度 ;
V j ———j 组分在水中的偏摩尔体积 (对乙烯取
60 ,其他组分均取 32) ;
A 0 j 、B 0 j ———j 组分的常数 ,见表 5 。
富水相中水的摩尔分数计算如下 :
N2
CO2
H2S
Ⅰ 017228 Ⅱ 012207
3187 3453
Ⅰ
010
010
Ⅱ
010010Ⅱ来自010010Ⅱ
010
010
Ⅱ
010
010
Ⅰ 11617 Ⅱ 011742
2905 3082
Ⅰ 012474 Ⅱ 010845
3410 3615
Ⅰ 010250 Ⅱ 010298
4568 4878
23135
如干线输气管道中天然气的最低温度接近于零 度 ,在此 温 度 下 , 生 成 水 合 物 的 平 衡 压 力 约 为 1 ～ 115MPa 。而一般的输气压力大于 5MPa, 因此 ,用降 压来防止干线输气管道中天然气生成水合物并不是一 种有效的方法 。 313 干燥
防止天然气在输气管道中生成水合物的根本办法 就是干燥天然气 ,脱去其中水份 ,降低其露点 。 314 添加抑制剂 31411 抑制剂浓度与水合物生成温度降的关系 人

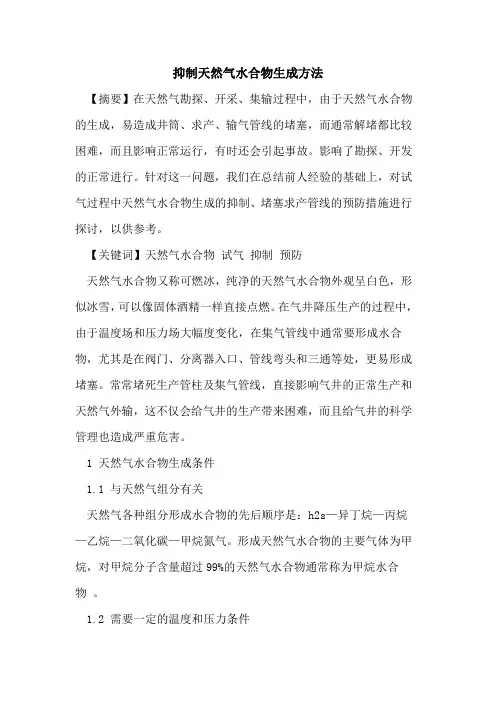

抑制天然气水合物生成方法
抑制天然气水合物生成方法【摘要】在天然气勘探、开采、集输过程中，由于天然气水合物的生成，易造成井筒、求产、输气管线的堵塞，而通常解堵都比较困难，而且影响正常运行，有时还会引起事故。
影响了勘探、开发的正常进行。
针对这一问题，我们在总结前人经验的基础上，对试气过程中天然气水合物生成的抑制、堵塞求产管线的预防措施进行探讨，以供参考。
【关键词】天然气水合物试气抑制预防天然气水合物又称可燃冰，纯净的天然气水合物外观呈白色，形似冰雪，可以像固体酒精一样直接点燃。
在气井降压生产的过程中，由于温度场和压力场大幅度变化，在集气管线中通常要形成水合物，尤其是在阀门、分离器入口、管线弯头和三通等处，更易形成堵塞。
常常堵死生产管柱及集气管线，直接影响气井的正常生产和天然气外输，这不仅会给气井的生产带来困难，而且给气井的科学管理也造成严重危害。
1 天然气水合物生成条件1.1 与天然气组分有关天然气各种组分形成水合物的先后顺序是：h2s—异丁烷—丙烷—乙烷—二氧化碳—甲烷氮气。
形成天然气水合物的主要气体为甲烷，对甲烷分子含量超过99%的天然气水合物通常称为甲烷水合物。
1.2 需要一定的温度和压力条件天然气在流出地层，在油管中运动的过程中，一般压力在9.00-10.00mpa以上，很容易达到生成水合物的压力要求，而在此过程中压力的降低会导致天然气温度的不断下降，很容易在井下某一深度达到水合物生成的温度。
1.3 与气流高速流动，压力波动以及微小水合物晶核的诱导有关新井射孔后，原来钻井施工残留在井底的泥浆或地层中的岩屑微粒会随天然气一起进入油管，一部分粘贴在井筒内壁上，增加油管壁的粗糙度，产生阻流，导致压力波动、气流不稳定；此外，细微的聚合物泥浆颗粒极易形成水合物晶核，加速油管中水合物的生成。
1.4 系统中有自由水存在地层水以及钻井和酸化压裂施工中的残留水，生产时，大部分以游离水的形式被天然气从油管带到地面。
这些水的存在，不仅为油管中水合物的生成提供了重要条件，而且井中出来的水到地面以后导致输气管线积水，在一定温度和压力条件下生成水合物。
天然气水合物的危害与防止(2021年)
( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改天然气水合物的危害与防止(2021年)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes天然气水合物的危害与防止(2021年)一、天然气水合物在一定的温度和压力条件下，含水天然气可生成白色致密的结晶固体，称为天然气水合物(NGHnaturalgashydrate)，其密度约为0.88～0.99g/cm3。
天然气水合物是水与烃类气体的结晶体，外表类似冰和致密的雪，是一种笼形晶状包络物，即水分子借氢键结合成笼形晶格，而烃类气体则在分子间作用力下被包围在晶格笼形孔室中。
NGH共有两种结构，低分子的气体(如CH4，C2H6，H2S)的水合物为体心立方晶格；较大的气体分子(如C3H8，iC4H10)则是类似于金钢石的晶体结构。
当气体分子充满全部晶格的孔室时，天然气各组分的水合物分子式可写为CH4·6H20，C2H6·6H20，C3H8·17H20，iC4H10·17H20，H2S·6H20，CO2·6H20。
水合物是一种不稳定的化合物，一旦存在的条件遭到破坏，就会分解为烃和水。
天然气水合物是采输气中经常遇到的一个难题之一。
二、天然气水合物的危害及成因1.天然气水合物的危害在天然气管道输送过程中，天然气水合物是威胁输气管道安全运行的一个重要因素。
能否生成水合物与天然气组成(包括含水量)、压力、温度等条件有关。
天然气通过阻力件(如节流阀、调压器、排污阀等)时，天然气压力升高，气体温度下降。
天然气水合物的形成机理及防治措施
天然气水合物的形成机理及防治措施X刘 佳,苏花卫(中原油田分公司,河南濮阳 457061) 摘 要:天然气水合物是在天然气开采加工和运输过程中,在一定温度和压力下,天然气与液态水形成的冰雪状结晶体。
在天然气开采加工和运输过程中,会堵塞井筒管线阀门和设备,从而影响天然气的开采、集输和设备的正常运转。
本文通过分析天然气水合物的形成条件,得出了几条具有实际意义的水合物防治措施,对天然气的安全生产具有一定的现实意义。
关键词:天然气水合物;形成条件;防治措施 中图分类号:T E868 文献标识码:A 文章编号:1006—7981(2012)13—0049—02 天然气水合物是在天然气开采加工和运输过程中,在一定温度和压力下,天然气与液态水形成的结晶体,外观形似松散的冰或致密的雪,它的相对密度为(0.8～0.9)[1];天然气水合物是一种笼形晶状包络物,即水分子借氢键结合成晶格,而气体分子则在分子力作用下被包围在晶格笼形孔室中;天然气水合物极不稳定,一旦条件破坏,即迅速分解为气和水。
在天然气开采加工和运输过程中,在管道中形成的水合物能堵塞井筒管线阀门和设备,从而影响天然气的开采、集输和设备的正常运转。
只要条件满足,天然气水合物可以在管道井筒以及地层多孔介质孔隙中形成,这对油气生产和输送危害很大。
1 天然气水合物形成的条件1.1 水分生成水合物的首要条件是具有充足的水分[2],即管道内气体的水蒸气分压要大于气体-水合物中的水蒸气分压。
若气体中的水蒸气分压低于水合物中的水蒸气分压,则不能形成水合物,即使已经形成也会融化消失。
1.2 烃类及杂物研究表明,烃类物质并不是全部都可以形成水合物,直链烷烃中只有CH 4、C 2H 6、C 3H 8能形成水合物[3],支链烷烃中只有异丁烷能形成水合物。
此外,天然气中的杂质组分H 2S 、CO 2、N 2和O 2等也可促使水合物的生成。
通常,天然气组分中C 2以上烃类含量不高,它们主要形成I 形水合物。

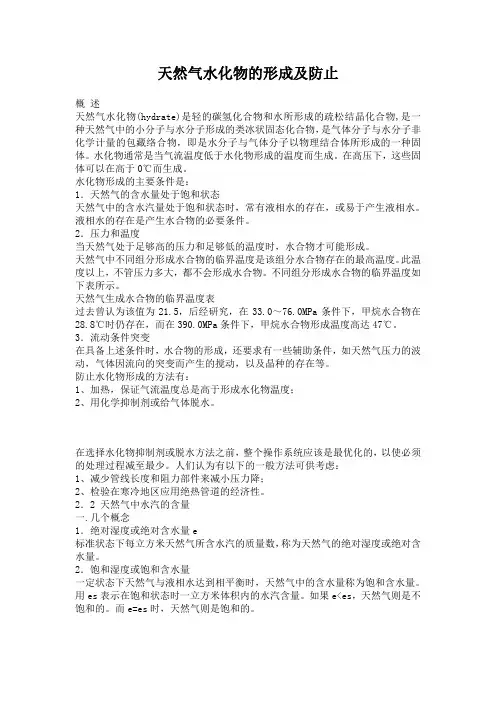

天然气水化物的形成及防止
