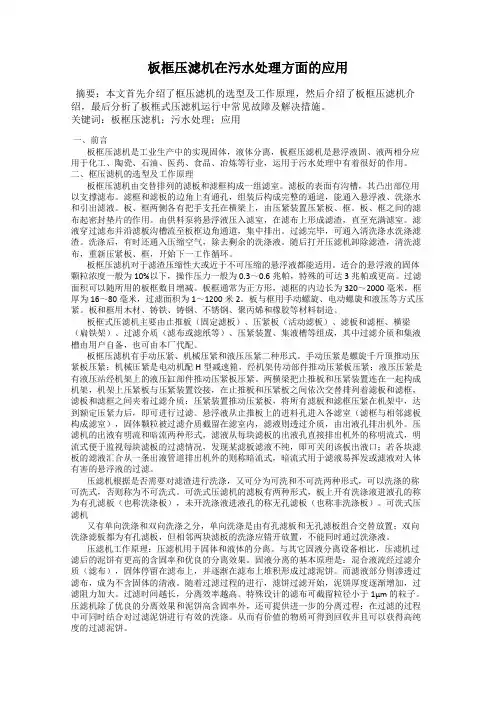

板框压滤机在污水处理方面的应用摘要：本文首先介绍了框压滤机的选型及工作原理，然后介绍了板框压滤机介绍，最后分析了板框式压滤机运行中常见故障及解决措施。

关键词：板框压滤机；污水处理；应用一、前言板框压滤机是工业生产中的实现固体，液体分离，板框压滤机是悬浮液固、液两相分应用于化工、陶瓷、石油、医药、食品、冶炼等行业，运用于污水处理中有着很好的作用。

二、框压滤机的选型及工作原理板框压滤机由交替排列的滤板和滤框构成一组滤室。

滤板的表面有沟槽，其凸出部位用以支撑滤布。

滤框和滤板的边角上有通孔，组装后构成完整的通道，能通入悬浮液、洗涤水和引出滤液。

板、框两侧各有把手支托在横梁上，由压紧装置压紧板、框。

板、框之间的滤布起密封垫片的作用。

由供料泵将悬浮液压入滤室，在滤布上形成滤渣，直至充满滤室。

滤液穿过滤布并沿滤板沟槽流至板框边角通道，集中排出。

过滤完毕，可通入清洗涤水洗涤滤渣。

洗涤后，有时还通入压缩空气，除去剩余的洗涤液。

随后打开压滤机卸除滤渣，清洗滤布，重新压紧板、框，开始下一工作循环。

板框压滤机对于滤渣压缩性大或近于不可压缩的悬浮液都能适用。

适合的悬浮液的固体颗粒浓度一般为10%以下，操作压力一般为0.3～0.6兆帕，特殊的可达3兆帕或更高。

过滤面积可以随所用的板框数目增减。

板框通常为正方形，滤框的内边长为320～2000毫米，框厚为16～80毫米，过滤面积为1～1200米2。

板与框用手动螺旋、电动螺旋和液压等方式压紧。

板和框用木材、铸铁、铸钢、不锈钢、聚丙烯和橡胶等材料制造。

板框式压滤机主要由止推板（固定滤板）、压紧板（活动滤板）、滤板和滤框、横梁（扁铁架）、过滤介质（滤布或滤纸等）、压紧装置、集液槽等组成，其中过滤介质和集液槽由用户自备，也可由本厂代配。

板框压滤机有手动压紧、机械压紧和液压压紧二种形式。

手动压紧是螺旋千斤顶推动压紧板压紧；机械压紧是电动机配H型减速箱，经机架传动部件推动压紧板压紧；液压压紧是有液压站经机架上的液压缸部件推动压紧板压紧。

板框压滤机操作规程一、概述板框压滤机是一种常用的固液分离设备，广泛应用于化工、制药、食品、环保等领域。

本操作规程旨在规范板框压滤机的操作流程，确保设备的安全运行和高效工作。

二、设备准备1. 检查板框压滤机的外观是否完好，无损坏和松动的部件。

2. 检查板框压滤机的电气设备是否正常，无异常情况。

3. 检查滤布的状况，如有破损或者污染应及时更换。

4. 检查滤板和滤框的密封性能，确保无泄漏。

三、操作步骤1. 打开板框压滤机的电源，确认电气设备正常运行。

2. 打开进料阀门，将待处理的悬浮液缓慢地注入滤框，注意控制进料速度，避免过快或者过慢。

3. 当滤框内的悬浮液达到一定高度时，关闭进料阀门，并开始加压。

4. 打开压缩空气阀门，将压缩空气送入压滤机的压力室，逐渐增加压力，直到设定值。

5. 开始过滤过程，待滤液通过滤布流出，滤饼逐渐形成在滤布上。

6. 当滤饼达到一定厚度时，住手加压，关闭压缩空气阀门。

7. 打开排料阀门，将滤饼排出，注意控制排料速度，避免阻塞。

8. 清洗滤布和滤板，确保无残留物。

9. 关闭排料阀门，清理设备周围的杂物和污染物。

10. 关闭板框压滤机的电源，完成操作。

四、安全注意事项1. 操作人员必须熟悉板框压滤机的操作规程和设备结构，严禁未经培训人员操作设备。

2. 在操作过程中，严禁将手或者其他物体伸入滤框内部，以免发生意外伤害。

3. 加压过程中，应注意观察压力表的变化，避免超过设定压力范围。

4. 在排料过程中，应注意滤饼的状态，避免阻塞和溢出。

5. 操作结束后，及时清理设备，保持设备的清洁和整洁。

6. 如发现设备异常情况，应即将停机检修，并报告相关人员。

五、设备维护1. 定期对板框压滤机进行检查和维护，保持设备的正常运行。

2. 滤布和滤板应定期更换，以保证过滤效果。

3. 定期清洗设备内部和外部，去除积尘和污垢。

4. 对电气设备进行定期检查，确保正常运行。

5. 如发现设备故障或者异常情况，应及时维修或者更换部件。

板框压滤机的10个常见问题板框压滤机是一种常见的固液分离设备，广泛应用于化工、医药、食品、冶金等领域。

在使用板框压滤机的过程中，可能会出现许多问题，下面我们就来解答板框压滤机的10个常见问题。

问题一：过滤效果不佳板框压滤机的过滤效果受到许多因素的影响，例如：滤布的状态、压力等。

常见的解决方法有：•更换滤布；•检查并清洗滤板；•适当调整压力。

问题二：滤布损坏滤布的损坏可能导致过滤效率下降，甚至无法正常过滤。

常见的解决方法有：•更换滤布；•修补滤布。

问题三：过滤速度过慢过滤速度过慢可能与滤布饱和、过滤物料粘度过高等因素有关。

常见的解决方法有：•更换滤布；•增加压力；•改变过滤物料的温度和粘度；•改变基质。

问题四：滤布容易堵塞滤布堵塞可能会影响过滤效果，甚至导致设备故障。

常见的解决方法有：•更换更细的滤布；•停机清洗滤板；•改变过滤物料的温度和粘度。

问题五：滤饼难以脱落滤饼脱落困难可能与滤布、过滤物料等因素有关。

常见的解决方法有：•检查并更换滤布；•改变过滤物料的性质；•适当调整压力。

问题六：滤布常年驻留不洁净因素，长期不更换可能产生的难题等方面的解决方法？滤布长期不更换会导致其吸附能力下降，影响过滤效果。

建议定期更换滤布，并在更换后进行清洗处理。

问题七：进料口漏液进料口漏液可能会影响过滤效果，甚至导致设备停机。

常见的解决方法有：•调整进料液位；•更换密封元件。

问题八：过滤板变形过滤板变形可能是由于压力过大或温度过高等原因造成的。

常见的解决方法有：•降低压力或温度；•更换过滤板。

问题九：主机噪音过大主机噪音过大可能与设备运行状态、主轴转速等因素有关。

常见的解决方法有：•检查并更换主轴轴承；•调整主轴转速。

问题十：过滤液体回流过滤液体回流可能是由于介质不一致、进料速度过快等原因造成的。

常见的解决方法有：•调整进料速度；•检查并更换滤布。

总之，板框压滤机在运行过程中可能会出现许多问题，都需要我们及时解决。

板框压滤机的工作原理引言概述：板框压滤机是一种常用的固液分离设备，广泛应用于化工、食品、制药等行业。

其工作原理是利用压力将固体颗粒从液体中分离出来，从而达到过滤的目的。

下面将详细介绍板框压滤机的工作原理。

一、过滤区域1.1 过滤板过滤板是板框压滤机中的重要部件，通常由多块平板组成。

板框压滤机的过滤板表面通常覆盖有过滤布，固体颗粒在液体中通过过滤板上的过滤布被截留下来。

1.2 过滤框过滤框是过滤板的支撑结构，通常由两块框板和一根拉杆组成。

过滤框的作用是固定过滤板，确保过滤过程中的稳定性和密封性。

1.3 过滤区域过滤板和过滤框之间形成的空间即为过滤区域，液体通过过滤区域时，固体颗粒被过滤布截留，从而实现固液分离。

二、压力系统2.1 压力源板框压滤机的工作原理是通过施加一定的压力使液体通过过滤布，压力源通常为液压系统或气动系统。

液压系统通过液压缸施加压力，而气动系统则通过气动缸实现压力控制。

2.2 压力传递压力源产生的压力通过压力传递装置传递到过滤区域，使液体被迫通过过滤布，固体颗粒被截留在过滤板上。

2.3 压力控制在板框压滤机的工作过程中，需要控制压力的大小和变化，以确保过滤效果和设备的安全运行。

压力控制系统通常通过压力传感器和控制阀实现。

三、过滤过程3.1 进料在板框压滤机工作时，液体混合物被泵送至过滤区域，经过过滤布的过滤作用，固体颗粒被截留在过滤板上，形成固体层。

3.2 压滤当液体通过过滤布的同时，压力源施加压力使液体穿过过滤布，固体颗粒被截留在过滤板上形成固体层，液体则通过过滤布被排出。

3.3 脱水经过压滤过程后，固体层中的水分被逐渐排除，固体颗粒逐渐凝结，形成干燥的固体物料，实现固液分离的目的。

四、脱渣和清洗4.1 脱渣在板框压滤机工作结束后，需要对过滤板和过滤布进行脱渣处理，将残留在过滤布上的固体颗粒清除，以保证设备的正常运行。

4.2 清洗过滤板和过滤布在使用一段时间后会积累一定的污垢，需要进行清洗。

板框压滤机用途
板框压滤机是一种常见的固液分离设备，主要用于固液物料的分离和浓缩。

其结构由过滤板、过滤框、压紧系统、过滤介质等组成，通过压力将物料压入过滤板和过滤框之间的过滤介质中，使液体通过过滤介质被收集，而固体则留在过滤板和过滤框之间。

板框压滤机广泛应用于化工、矿山、食品、制药、纺织、印染等行业中，适用于固液分离和浓缩。

其用途包括：
1. 固液分离：板框压滤机能够将含固混合物中的固体与液体有效分离，特别适用于处理含有高浓度固体的物料。

2. 浓缩：通过压滤，板框压滤机能够将液体中的水分去除，从而实现浓缩的目的。

3. 固液提取：板框压滤机可用于从液体中提取固体物质，例如提取植物精华等。

4. 固体脱水：板框压滤机可将固体物料中的水分去除，使其达到一定干燥程度，适用于生产过程中的固体脱水需求。

总之，板框压滤机是一种功能强大的固液分离设备，广泛应用于多个行业中，可以帮助生产厂家有效地完成固液分离、浓缩、提取、脱水等工作。

- 1 -。

板框压滤机滤布板框压滤机滤布是一种重要的过滤元件，广泛应用于各种工业领域中的固液分离过程。

它具有结构简单、操作方便、过滤效果好等优点，被广泛应用于化工、矿山、冶金、食品饮料等行业。

板框压滤机滤布的主要材料是聚酯纤维和聚丙烯纤维，这两种材料具有耐高温、耐腐蚀、耐磨损等特性，能够满足各种工业环境下的过滤要求。

滤布的选择应根据具体的工艺条件和过滤要求来确定，不同的滤布材料具有不同的过滤精度和过滤速度，因此需要根据实际情况进行选择。

板框压滤机滤布的制作工艺主要包括纤维的选料、纺丝、织造和后处理四个环节。

首先是纤维的选料，根据具体需要选择不同的纤维材料，并且要求纤维具有良好的拉伸性能和耐磨损性能。

其次是纺丝，将纤维材料纺织成纱线，有两种常见的纺丝工艺，分别是干法纺丝和湿法纺丝。

干法纺丝是将纤维材料溶解在有机溶剂中，再通过喷雾、旋转等方式将纤维形成纱线。

湿法纺丝是将纤维材料溶解在水中形成胶体，然后通过旋转、挤出等方式将纤维形成纱线。

织造是滤布制作的关键环节，通常采用织布机将纱线织成布料。

织造过程中，要保证纱线的密度均匀，布料的密度适中，并且要注意控制布料的缩水率。

后处理是指对织成的布料进行热定型、压光、整理、涂层等处理，以提高滤布的性能和寿命。

板框压滤机滤布的使用寿命与使用环境、过滤物质的性质以及操作方式有关。

通常情况下，滤布在正常使用条件下的寿命为3-6个月。

如果滤布遇到酸碱腐蚀、高温等特殊条件，寿命会相应缩短。

使用板框压滤机滤布时，要注意维护保养，及时清洗滤布上的污物，避免污物积聚影响过滤效果。

在更换滤布时，要选择合适的滤布尺寸和过滤精度，以保证过滤效果。

总之，板框压滤机滤布是一种重要的过滤元件，具有广泛的应用前景。

随着工业的发展和技术的进步，滤布的性能和寿命将会得到进一步提高，为各行各业的过滤工艺提供更好的支持和保障。

板框压滤机技术参数板框压滤机是一种常见的固液分离设备，其基本原理是利用板框型过滤板将混合物经过滤板的微孔净化，完成分离目的。

在生产实践中，板框压滤机广泛应用于化工、冶金、食品、医药等领域。

下面，本文将重点介绍板框压滤机的技术参数及其相关参考内容。

一、基本参数1. 过滤面积过滤面积是板框压滤机的关键参数之一，主要影响设备的处理能力。

不同模型的过滤面积差异较大，根据实际需要选择不同的设备。

2. 过滤压力过滤压力是设备的另一个重要参数，在一定程度上决定了设备的分离效果。

过滤压力越大，产生的筛分效果也越好，但同时也会产生一定的能耗，需要在效果与成本上做出最佳平衡。

3. 过滤室数板框压滤机通常由多个过滤室组成，过滤室数将直接影响设备的整体体积，同时也是决定其处理能力的重要因素。

所以在选择设备时，需要结合实际生产需求进行权衡。

二、滤板设计1. 材质滤板一般采用芳纶、聚丙烯、不锈钢、钛等材料制作，不同的材质具有不同的化学性质和抗腐蚀性。

选择不同材质的滤板需根据实际应用环境进行，以确保设备的使用寿命与稳定性。

2. 孔径滤板的孔径大小直接影响其筛分效果，通常孔径在5μm-300μm之间。

对于需要高度筛分的物料，可选择孔径较小的滤板；相反，对于物料颗粒较大的情况可选择孔径适当较大的滤板。

3. 厚度滤板的厚度直接影响其强度与稳定性，也会影响生产的成本。

滤板厚度一般在3mm-12mm之间，具体厚度选择根据实际需要确定。

三、设备电机参数板框压滤机电机参数主要包括功率、转速、额定电流等，其中功率是最基本的参数，其大小决定了设备的工作强度和产量。

除了功率外，转速和额定电流等参数也需要根据实际设备结构和使用条件确定。

总之，板框压滤机是一种主要用于液固分离领域的设备，其技术参数的合理设置与选择对于设备的使用效果和生产效益有着至关重要的影响。

在实际选择和使用时，需要根据具体的生产需求和环境条件进行合理的权衡和选择。

板框压滤机适用于城市污水处理厂、制药、电镀、造纸、皮革、印染、冶金、化工、屠宰、食品、酿酒及环保工程中废水处理工序的污泥脱水，在工业生产中也可用于固液分离之场合，是环境治理和资源回收的理想设备。

也可以应用于工业生产中的固液分离或液体浸出工序，在国内环保工程项目上得到广泛使用。

污泥压滤机设备优点：
1、污泥直接进行浓缩和脱水，可省掉污泥静态预浓缩池及相应的搅拌刮泥设备，节约占地面积。

2、仅需一套絮凝剂投加系统、一个控制盘、一台进料泵、降低成本，操作便利。

3、除磷效果好。

由于减少污泥浓缩时间，避免污泥浓缩时磷的释放，从而达到很好的除磷效果。

4、脱水后污泥含固率高，压氧浮华污泥达百分之20-25(干重)，好氧稳定，污泥达百分之20-25(干重)，供水厂污泥达到百分之30-40(干重)，造纸污泥百分之25-29。

5、水耗量水，预脱水产生的清澈滤液可循环用作滤带清洗，及絮凝剂调配.
以上就是板框压滤机的一些内容，如有疑问，欢迎点击咨询！
河南禹州大张过滤设备有限公司是一家集开发、设计、制造、服务为一体的专业的分离设备制造企业。

主营产品包括：框式压滤机、全自动压滤机、厢式压滤机、隔膜压滤机、带式压滤机等。

产品规格齐全，设计合理，造型美观，取材讲究，坚固耐用，工作适应性强。

产品广泛应用于石油、化工、制药、制糖、食品、洗煤、油脂、印染、酿造、陶瓷、矿山冶金、污水处理等领域。

公司奉行服务至上的理念，满怀真诚的与各界朋友精诚合作、共同发展！。

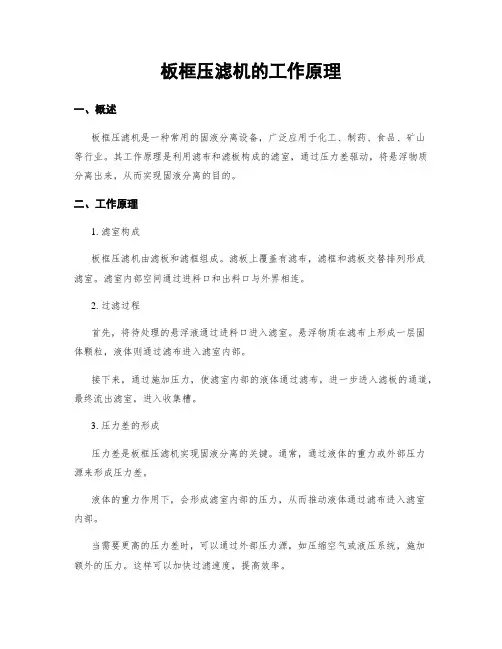

板框压滤机的工作原理一、概述板框压滤机是一种常用的固液分离设备，广泛应用于化工、制药、食品、矿山等行业。

其工作原理是利用滤布和滤板构成的滤室，通过压力差驱动，将悬浮物质分离出来，从而实现固液分离的目的。

二、工作原理1. 滤室构成板框压滤机由滤板和滤框组成。

滤板上覆盖有滤布，滤框和滤板交替排列形成滤室。

滤室内部空间通过进料口和出料口与外界相连。

2. 过滤过程首先，将待处理的悬浮液通过进料口进入滤室。

悬浮物质在滤布上形成一层固体颗粒，液体则通过滤布进入滤室内部。

接下来，通过施加压力，使滤室内部的液体通过滤布，进一步进入滤板的通道，最终流出滤室，进入收集槽。

3. 压力差的形成压力差是板框压滤机实现固液分离的关键。

通常，通过液体的重力或外部压力源来形成压力差。

液体的重力作用下，会形成滤室内部的压力，从而推动液体通过滤布进入滤室内部。

当需要更高的压力差时，可以通过外部压力源，如压缩空气或液压系统，施加额外的压力。

这样可以加快过滤速度，提高效率。

4. 滤饼的形成随着过滤的进行，滤室内部的固体颗粒逐渐积聚在滤布上，形成一层固体颗粒，称为滤饼。

滤饼的厚度会随着过滤时间的增加而增加。

滤饼的形成有助于进一步过滤，因为滤饼可以提供更大的表面积，增强固液分离效果。

5. 滤饼的处理当滤饼达到一定厚度时，需要将其清除。

通常，通过打开滤室，将滤饼从滤布上取下，然后进行后续处理。

滤饼的处理方式多种多样，可以通过洗涤、干燥、焚烧等方式进行。

三、优点和应用板框压滤机具有以下优点：- 操作简单，易于控制和维护。

- 过滤效果好，能够实现高效的固液分离。

- 适用于各种固液分离要求，可处理多种悬浮物质。

板框压滤机广泛应用于以下领域：- 化工行业：用于固液分离、脱水、浓缩等工艺。

- 制药行业：用于药物的提取、分离和纯化。

- 食品行业：用于果汁、酒类、食品添加剂等的分离和澄清。

- 矿山行业：用于矿石的浓缩、尾矿处理等。

总结：板框压滤机是一种常用的固液分离设备，通过滤布和滤板构成的滤室，利用压力差驱动悬浮物质分离出来。

板框过滤机板框过滤机，是一种常见的过滤设备，广泛应用于化工、食品、药品、环保等领域。

本文将从设计原理、结构特点、工作原理和应用领域等方面来介绍板框过滤机的相关知识。

一、设计原理板框过滤机的设计原理是基于压力过滤的原理。

通过外部压力的作用，将液体通过滤布进行过滤，将固体杂质留在滤布上，从而实现液体的分离。

板框过滤机主要由过滤板、过滤框、过滤板和挤压系统等组成。

二、结构特点1. 过滤板和过滤框板框过滤机的主要结构由过滤板和过滤框组成。

过滤板通常由塑料或金属制成，具有一定的强度和耐腐蚀性。

过滤框则是由过滤板和过滤布组成，能够固定过滤布并形成一条完整的过滤通道。

过滤板和过滤框之间通过紧固件连接，并通过密封圈保持密封。

2. 过滤布过滤布是板框过滤机中重要的部件之一，它承担着过滤的主要任务。

过滤布通常由聚丙烯、聚酯等材料制成，具有优良的抗拉强度和耐酸碱性能。

过滤布具有不同的精度等级，可根据不同的过滤需求选择合适的过滤布。

3. 挤压系统挤压系统是板框过滤机中的重要组成部分，通过挤压过滤板和过滤框之间的液体，提高过滤效果。

挤压系统通常由手动或自动控制的液压缸组成，通过压力传导系统将液体压入过滤板和过滤框之间。

三、工作原理在板框过滤机的工作过程中，首先将待过滤液体注入过滤框内，然后通过挤压系统施加一定的压力，使液体通过过滤框中的过滤布。

在过滤过程中，固体杂质被留在过滤布上，纯净的液体则通过过滤布和过滤板的间隙流出。

当过滤效果达到一定要求后，操作人员可以停止挤压系统，将过滤板和过滤框分离，取出固体杂质并更换新的过滤布，然后继续下一轮的过滤过程。

四、应用领域板框过滤机广泛应用于化工、食品、药品、环保等领域。

具体应用包括：1. 化工行业：板框过滤机常用于化工生产中的溶剂回收、颜料、染料、涂料等的过滤处理。

2. 食品行业：板框过滤机可用于果汁、啤酒、白酒等饮料的澄清过滤。

3. 药品行业：板框过滤机可用于药液的澄清、过滤。

板框压滤机型号大全1. 概述板框压滤机是一种常用的过滤设备，广泛应用于化工、制药、食品、矿山等行业。

它主要通过压力驱动，将液体中的固体颗粒分离出来，达到过滤和固液分离的目的。

本文将介绍一些常见的板框压滤机型号，帮助读者更好地了解和选择合适的设备。

2. 型号一2.1 型号参数•压力范围：0.5 ~ 2.5 MPa•过滤面积：1 ~ 100 平方米•处理能力：50 ~ 2000 L/min•板框尺寸：500 x 500 mm2.2 特点•结构紧凑，占地面积小•操作简单，容易维护•适用于小型或中型生产线使用•过滤效率高，固液分离效果明显2.3 应用领域•化工工业：用于过滤化学反应中的杂质•制药工业：用于精细化合物的分离和纯化•食品工业：用于食品加工中的液固分离•矿山工业：用于矿石的浓缩和脱液3. 型号二3.1 型号参数•压力范围：1.0 ~ 3.0 MPa•过滤面积：10 ~ 200 平方米•处理能力：100 ~ 5000 L/min•板框尺寸：800 x 800 mm3.2 特点•设备稳定性高，运行可靠•过滤效果好，可实现精细过滤•适用于大型生产线使用•自动化程度高，操作简单3.3 应用领域•石油化工：用于石油、石化产品的分离与过滤•环保行业：用于处理污水、工业废水等•造纸工业：用于纸浆的悬浮液固-液分离•食品加工：用于果汁、酒类等液体的澄清处理4. 型号三4.1 型号参数•压力范围：2.0 ~ 4.0 MPa•过滤面积：50 ~ 500 平方米•处理能力：1000 ~ 10000 L/min•板框尺寸：1000 x 1000 mm4.2 特点•结构设计合理，运行稳定•过滤效率高，可达到更高的固液分离效果•适用于大型工业生产线使用•操作简单，易于维护4.3 应用领域•矿山工业：用于尾矿的处理和回收利用•钢铁行业：用于钢铁生产中精炼过程的液固分离•电力行业：用于发电厂锅炉水的过滤5. 型号四5.1 型号参数•压力范围：3.0 ~ 5.0 MPa•过滤面积：200 ~ 1000 平方米•处理能力：5000 ~ 20000 L/min•板框尺寸：1200 x 1200 mm5.2 特点•结构牢固，耐用性高•过滤效率极高，适用于对过滤要求较高的场景•自动化程度高，操作方便•可根据用户需求定制5.3 应用领域•石油行业：用于石油勘探和炼油过程中的液固分离•化工工业：用于精炼、蒸馏、纯化等过程中的固液分离•制药行业：用于制药过程中的固液分离和澄清处理6. 型号五6.1 型号参数•压力范围：4.0 ~ 6.0 MPa•过滤面积：500 ~ 2000 平方米•处理能力：10000 ~ 50000 L/min•板框尺寸：1500 x 1500 mm6.2 特点•设备稳定性高，运行可靠•过滤效果好，可实现超高效率的固液分离•自动化程度高，操作简便•可满足大型工业生产线的需求6.3 应用领域•石化工业：用于炼油、化工生产中的精细过滤•食品行业：用于食品加工中的液固分离和澄清•制药工业：用于药物的提取、纯化和分离结论以上是一些常见的板框压滤机型号，每种型号都有其特定的参数和应用领域。

板框压滤机进水量和出水量的关系一、什么是板框压滤机板框压滤机是一种常用的过滤设备，它以板框为过滤单元，通过压力将混合液体在板框间进行过滤，达到分别固液的目的。

它是一种简单高效的过滤方式，被广泛应用于化工、食品、制药、环保等行业。

二、板框压滤机的工作原理板框压滤机是由若干个滤板和滤框构成的过滤单元，它们通过铰链连接在一起构成一个可移动的过滤室。

过滤室内的滤板和滤框之间是放置滤布的预压室，过滤料为污水进入此室后，过滤料经预压室的预压，在作用于泵吸负压力的作用下，被均匀地抽入滤布内，而污水中的杂质和水分则被过滤，留在滤布及其它部位形成压滞渣滓，有效地完成了固液分别的过程。

三、板框压滤机进水量和出水量的测量方法为了测量板框压滤机的进水量和出水量，我们需要接受一些测量工具和方法，这里给出其中的两种常用方法：1、一般测量方法一般测量方法是最简单常见的方法。

在进水口和出水口前分别设置水表，通过取读两个水表的读数就可以计算出进水量和出水量。

2、电磁流量计测量方法电磁流量计是一种流量计量仪表，它基于法拉第电磁感应定律，通过测量液体的电磁场来测量液体的流量。

它可以直接对液体进行测量，适用于各种导电性液体，可以特别精准地测量板框压滤机的进水量和出水量。

四、板框压滤机进水量和出水量之间的关系板框压滤机的进水量和出水量之间存在着确定的关系，也就是说，进水量的大小对出水量会有确定的影响。

在板框压滤机工作时，进水量的大小会影响过滤效果和出水量的大小。

进水量过大，既会加添过滤室内的液位，而加大过滤物的层压，在进一步添加滤饼的压榨力的情况下，可以将更多的水分从过滤物中压榨出来，从而提高出水量；但是进水量过大也会在确定程度上影响出水效果，可能会影响过滤物的干燥程度。

相反，假如进水量过小，则会降低过滤效率，使出水量变小。

因此，在使用板框压滤机时，我们需要依据实在情况确定进水量的大小，以达到更好的过滤效果和更大的出水量。

五、结语板框压滤机是一种高效的固液分别设备，在工业中得到了广泛的应用。

一、板框压滤机的简介机械式压滤机是一种间隙性操作的加压过滤设备，适用于各种悬浮液的固液分离；分离效果好，结构简单，操作方便，安全可靠，广泛应用于石油、化工、陶瓷、染料、制药、制糖、食品、冶金、纺织、煤炭及环保等行业。

该压滤机采用机、电一体化设计制造，结构合理，操作简单方便，能实现滤板压、保压、滤板松开等各道工序；控制部分更加灵敏、安全；机械部分的压紧板、止推板和机座均采用优质钢板焊接而成，强度高，稳定性好，耐腐蚀，使用寿命长，是目前过滤行业最理想的设备。

自动保压压滤机用于污泥脱水和固液分离，广泛应用于化工冶金、炼油、酿造、洗煤、制药、自来水厂等行业的污水处理，是由液压缸活塞将滤板压紧形成多个滤室，给料泵将污泥输送到每个滤室，在一定压力下通过滤布进行污泥脱水，污泥脱水结束后，松开液压缸。

由滤板移动装置自动拉开每块滤板，开发出多种辅助功能，如振打卸料装置、水洗滤布装置和隔膜挤压污泥脱水等，用户可根据污泥性质进行选用，控制系统采用PLC编程控制，自动化程度高，工作稳定可靠。

1、机架部分机架是整套设备的基础，它主要用于支撑过滤机构，由止推板、压紧板、机座、丝杆、减速厢和主梁等连接组成。

支撑过滤机构的主梁，其材质是优质槽钢，它具有抗拉、抗弯、强度高、耐磨性高、韧性好等特点。

止推板、压紧板和机座均采用优质钢板焊接而成，减振性好、强度高。

设备工作运行时，由丝杆推动压紧板，将位于压紧板和止推板之间的滤板及滤布压紧，以保证滤浆在滤室内进行加压过滤。

2、过滤部分过滤部分是按次序排列在主梁上的滤板和夹在滤板之间的滤布所组成的。

采用独特工艺压制而成的滤板机械性能良好，化学性能稳定，耐压、耐热、耐腐蚀、无毒，表面平整光滑、密封好、易洗涤等特点。

过滤开始时，滤浆在进料泵的推动下，经止推板的进料口进入各滤室内，滤浆借进料泵产生的压力进行固液分离，由于过滤介质（滤布）的作用，使固体留在滤室内形成滤饼，滤液由水嘴或出液阀排出。

若滤饼需要洗涤，可由止推板上的洗涤口通入洗涤水，对滤饼进行洗涤，若需要含水率较低的滤饼，可从洗涤口通入压缩空气，透过滤饼层，挤压出滤饼中的一部分水份。

板框压滤机介绍板框压滤机是一种常见的固液分离设备，用于各行各业的污水处理、固体物料过滤和化学品的分离等领域。

其原理是利用压差将液体从固体物料中分离出来，最终得到干净的固体或清澈的液体。

下文将从板框压滤机的结构、工作原理、使用方法、使用注意事项等方面进行介绍。

一、板框压滤机的结构板框压滤机由板框、压板、过滤板、滤布等组成。

其中，板框是由长方形框架和四周的挡板组成的，中间是一个空心的正方形或长方形，成为板框，过滤板和压板则是交替安装在板框上的，形成了一个过滤室和压缩室。

滤布则被放置在过滤板和板框之间，用来隔离固体物料和液体。

板框压滤机的外部还配备了液压装置、进水管、放水口等附属设备。

二、板框压滤机的工作原理当板框压滤机启动时，液体从进水管注入压缩室，然后通过过滤板进入过滤室。

这个过程中，固体物料被隔离在滤布上，并随着操作的不断进行逐渐积聚。

通过压差的作用，压缩室的液体被挤出并通过出水口排出。

同时，液压装置作用于压板，将过滤室中的液体挤压出来。

经过多次循环操作后，固体物料将被完全隔离，最终得到干燥的固体或清晰的液体。

这种工作方式是通过液体的压差来实现物料的分离，是一种高效的固液分离方式。

三、板框压滤机的使用方法使用板框压滤机需要先准备好需要过滤和分离的物料，并将其放置在滤布上。

同时，需要检查板框与过滤板、压板的安装是否牢固，是否有漏黄等情况。

随着板框压滤机的使用，滤布和板框上会不断积累固体物料，需要及时清理，以便继续进行过滤操作。

当过滤结束后，需要打开出料口通入溶液或洗涤水清洗残渣，以保证设备的清洁和重新使用。

四、板框压滤机的注意事项在使用板框压滤机的过程中，需要注意以下问题：1.使用前需要全面检查板框、滤布、压板的安装是否符合操作规范，以免出现漏黄或其他不良影响操作的情况。

2.使用过程中需要定期对滤布进行清洗和更换，以保持过滤效果；同时，需要对设备内的积聚物进行及时清理，避免影响设备的使用寿命。

3.在清理和更换滤布、板框等设备时，需要将设备中的液体全部放空，以免造成环境污染或其他问题。

板框压滤机是一种新型高效过滤器，广泛应用于悬浮液过滤和分离领域。

板框压滤机的结构简单、设备紧凑、过滤面积大而占地面积小、操作压力高、滤饼含水量少、对各种物料的适用能力强，适用于间歇操作的场合。

应用于化工、陶瓷、石油、医药、食品、冶炼等行业，也适用于工过滤业污水处理，除了以上的应用，该设备在其他一些领域也被广泛的应用，比如：
一、化工：
燃料颜料、烧碱、纯碱、氯碱盐、白碳墨、皂紫、芬墨、氯酸钾、硫酸钾、硫酸亚铁、氢氧化铁、净水剂、硫酸铝、聚合氯化铝、碱式氯化铝
二、炼油：
黄油、石油、食用油、甘油、机械油等
三、冶金：
钼矿、铁矿、锌矿、铜矿、金矿等
四、医药：
抗生素类：红霉素、螺旋霉素、四环素、土霉素等；中药：肌醇、糖化醇等
五、污水处理：
化工污水、冶炼污水、印染污水、制药污水等做液固分离
六、食品
果汁饮料、黄酒啤酒、白酒、酵母、植物蛋白、甜蜜素、麦芽糖、淀粉、米粉、卡拉胶、味精、香精、酱油、口服液
在以上领域中的应用中充分展现了其独特的优势：
1、采用高压压榨，低压过滤，大大缩短过滤周期。

2、过滤压力大，含固率高，节省烘干成本。

3、过滤过程短，节省功能消耗。

4、静态过滤结束对滤饼二次压榨，提高泥饼干度。

5、抗腐蚀能力强，基本适用于各种固液分离。

6、抗疲劳、抗老化、密封性好，使用寿命长。

以上就是今天带给大家的简单分享，希望对大家有所帮助，同时也感谢大家一直以来的关注与支持！。

板框压滤机的工作原理板框压滤机是一种常见的固液分离设备，广泛应用于化工、制药、食品、环保等领域。

它通过将悬浮固体颗粒从液体中分离出来，达到固液分离的目的。

下面将详细介绍板框压滤机的工作原理。

一、板框压滤机的结构组成板框压滤机由机架、滤板、滤布、液压系统和电气控制系统等组成。

其中，机架是整个设备的支撑结构，滤板和滤布是实现固液分离的关键部件，液压系统用于提供压力，电气控制系统用于控制设备的运行。

二、板框压滤机的工作原理1. 准备工作：首先，将滤板和滤布按照一定的顺序叠放在机架上，形成一个滤室。

然后，通过液压系统施加压力，将滤板和滤布密切地固定在一起，确保滤室的密封性。

2. 进料：将待处理的悬浮液通过进料管道导入滤室中。

由于滤布的作用，液体部份可以通过滤布进入滤室内，而固体颗粒则被滤布阻挡在滤室外。

3. 过滤：当悬浮液进入滤室后，固体颗粒会逐渐在滤布上形成一层固体物层，而液体则通过滤布进入滤室内部。

随着时间的推移，固体物层会逐渐增厚，从而妨碍液体的通过。

4. 压榨：为了进一步提高固液分离效果，可以通过液压系统施加压力，使滤室内的固体物层更加密切。

这样可以增加固体颗粒之间的接触力，使得液体更容易通过固体物层，从而提高过滤效率。

5. 排渣：当滤室内的固体物层达到一定厚度时，需要进行排渣操作。

打开排渣阀门，将固体物层从滤室中排出。

6. 清洗：在每次排渣后，需要对滤布进行清洗，以去除固体颗粒的残留。

可以使用清洗液通过滤布进行清洗，也可以进行反吹操作，将压缩空气通过滤布进行清洗。

7. 重复操作：以上步骤可以循环进行，直到达到所需的固液分离效果。

三、板框压滤机的优势和应用领域1. 优势：（1）操作简单：板框压滤机结构简单，操作方便，不需要复杂的维护和保养。

（2）适合范围广：板框压滤机适合于各种悬浮液的固液分离，具有较高的适应性。

（3）过滤效果好：通过施加压力，可以使固体物层更加密切，提高过滤效果。

2. 应用领域：（1）化工行业：板框压滤机广泛应用于化工行业，用于分离化工产品中的固体颗粒。

板框式压滤机操作规程一、前言板框式压滤机是一种常见的处理固体-液体混合物的机器设备，广泛应用于化工、制药、食品、生物工程等领域。

合理操作板框式压滤机，不仅可以保证设备的正常运转，还可以提高工作效率，保障操作人员的安全。

因此，正确的操作规程对于确保生产过程的顺利进行至关重要。

二、设备说明板框式压滤机是用于筛选固液混合物的机器设备，由滤板、滤框等组成。

其中，滤板和滤框由高强度材料制成，具有良好的防腐性和耐磨性，使用寿命长。

主要的设备部件和结构如下：•滤板：位于滤框中心，在运行过程中，负责支撑物料，并在加压状态下进行过滤。

•滤框：由滤板、压紧装置和密封装置组成。

可以通过压紧装置调节滤框之间的压缩程度，从而实现过滤物料的分离。

•手动卸料装置：用于清理滤饼，卸放过滤所得的固体物料。

•电控箱：包括制动器、压力差开关等设备，在操作过程中用于监控和控制整个系统。

三、操作步骤1. 设备准备在正式操作前，需要对板框式压滤机进行必要的准备工作，包括:•检查设备及其周围环境是否符合操作要求。

•检查电气系统、液压系统、压缩空气系统等各个部分是否正常运行。

•拆卸滤板和滤框，先进行清洗和检查，看其是否有损坏和磨损。

2. 装料操作人员应根据生产要求和分离物料的特性进行配比，然后倒入滤框中，注意尽量平均均匀地铺在滤板上，以确保良好的过滤效果。

3. 关闭门板将滤框放置于压滤机上，密封门板。

4. 加压将压力调整至要求的压力，启动压力泵，开启压力控制器，控制压力，直到达到合适的压力后，关闭压力泵。

5. 过滤打开进料阀，开始过滤。

6. 卸料当过滤达到生产要求时，首先关闭进料阀，然后向过滤机添入清洗液，清洗固体物料，清洗完成后关闭排液阀，开始开启过滤装置，卸除粘滞的固体物料。

7. 换框卸料完成后，拆卸门板，拆下滤饼并清洗。

然后，更换滤框，进行下一次过滤操作。

四、安全注意事项•操作前应检查设备周围的环境是否安全，避免飞溅液体。

•操作人员在加压时，应保持足够的距离，以免发生意外危险。
