光纤光缆基础知识全解析(最全最详细)光纤的原材料以玻璃为主,所以制造成本相对不⾼。
光纤通讯有良好的特性,如:保密性、容量⾼、速率⾼等。
所以光纤应⽤极为⼴泛,⼤致有以下⼏类:1、⾻⼲传输⽹络(SDH/SONET),如各⼤城市之间、各⼤洋底的海底光缆等;2、以太⽹(GBE),包括现在的光纤到户(FTTH)、到楼(FTTB)、到社区等,主要是我们家庭、办公⽹络;3、数据⽹络(Fiber channel),各种存储设备、数据库,包括正在发展的云计算服务系统;4、有线电视传输(PIN接收);5、其他特种⽤途传输,如战机、舰船。
动态图⽰光纤光缆的48条基础知识点1.简述光纤的组成答:光纤由两个基本部分组成:由透明的光学材料制成的芯和包层、涂敷层。
2.描述光纤线路传输特性的基本参数有哪些?答:包括损耗、⾊散、带宽、截⽌波长、模场直径等。
3. 产⽣光纤衰减的原因有什么?答:光纤中光功率沿纵轴逐渐减⼩。
光功率减⼩与波长有关。
光纤链路中,光功率减⼩主要原因是散射、吸收,以及连接器和熔接接头造成的光功率损耗。
衰减的单位为dB。
产⽣原因:使光纤产⽣衰减的原因很多,主要有:吸收衰减,包括杂质吸收和本征吸收;散射衰减,包括线性散射、⾮线性散射和结构不完整散射等;其它衰减,包括微弯曲衰减等。
其中最主要的是杂质吸收引起衰减。
光纤衰减系数(fiber attenuation coefficient):每公⾥光纤对光信号功率的衰减值。
单位:dB/km。
光纤弯曲损耗光纤对弯曲⾮常敏感,过度弯曲 = 光溢出。
如果弯曲半径<20x>两种弯曲都会发⽣光损耗:Macrobend(宏弯)和Microbend(微弯)。
Macrobend当Macrobend弯曲被纠正,可以得到恢复。
MicrobendMicrobend⽆法恢复,⽐如由线缆捆扎过紧造成。
4.光纤衰减系数是如何定义的?答:⽤稳态中⼀根均匀光纤单位长度上的衰减(dB/km)来定义。

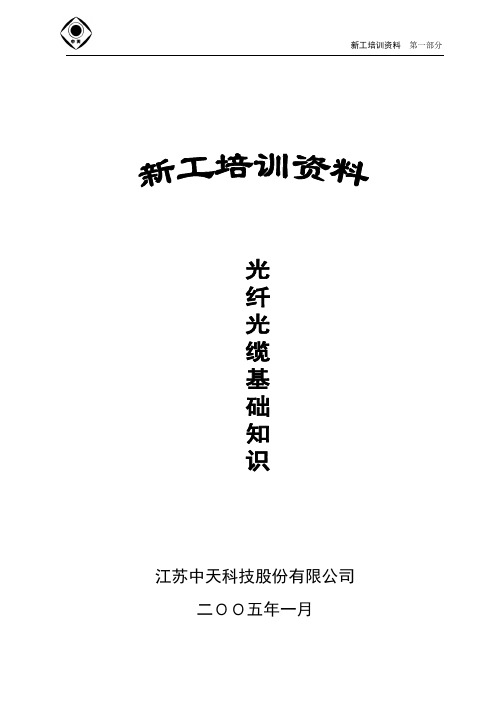

江苏中天科技股份有限公司二OO五年一月光纤光缆基础知识目录第一节光纤 (1)分类 (1)几何特性 (2)传输特性 (3)第二节光缆 (6)着色工序 (6)套塑工序 (7)成缆绞合工序 (7)护套工序 (9)检验与试验 (10)常见代号 (12)附件:光缆型号命名方法 (13)光缆型号命名一览表 (14)二OO五年新工培训资料企业精神:一丝不苟,一尘不染。
企业方针:以质立足,以严治厂。
质量方针:用户满意,精益求精。
产品质量目标:通过强化管理评审,建筑质量大堤,实现原材料检测率100%,出厂合格率100%,用户满意率100%。
企业发展目标:创中天品牌,跻身中国同行前列;定位21世纪,走出国门,为国争光。
服务宗旨:了解用户,满足用户。
光通信:利用光频(光波)传输信息,分有线通信和无线通信。
系统包括光发送设备、传输媒质、光接受设备。
优点:a、传输衰减低,中继距离长;b、传输带宽宽,通信容量大;c、光缆尺寸小,重量轻;d、不受电磁感应,不受强电、雷电干扰;e、节省有色金属;f、适用于需防暴、高压和雷电的场合。
缺点:a、需要光端机和光中继器进行光—电转换和电—光转换;b、光纤材料较脆,应对光纤小心保护且光缆弯曲半径不宜过小;c、光纤接续较难;d、连接和测试需要专门的工具和高精度仪器。
第一节光纤定义——传输光能的介质波导,由纤芯和包层组成。
§分类:按折射率分布:分为突变型光纤、渐变型光纤(是光纤芯至包层的折射率随半径的变化)。
按传输模式:单模光纤(只能传输一种模式的光纤)、多模光纤(能传输多种模式的光纤)。
单模光纤种类:1、B1.1(G .652)非色散位移光纤,在1550nm 窗口衰减小,但色散较大,不利于高速系统的长距离传输;2、B2(G .653)零色散位移光纤,在1550nm 窗口色散为零,但在波分复用时会出现四波混频效应;3、B1.2(G .654)截止波长位移光纤;4、B4(G .655)非零色散位移光纤,在1550nm 窗口衰减低,色散小,大大减小四波混频效应。
光缆线路设备维护技术手册本手册旨在介绍光缆线路设备的维护技术,包括检查,保养和维修等方面的知识。
光缆线路设备是通信产业中一项重要的基础设施,它对于确保通信网络的正常运行起着至关重要的作用。
因此,保持这些设备的稳定和可靠运行至关重要。
1. 设备检查在设备安装后的前几周,建议进行检查以确保设备的正常运行。
这可以帮助发现任何不正常的问题并及早解决,因此建议检查以下方面:1.1 光缆线路检查光缆线路是否连接正确,是否存在断线等情况。
同时也需要检查光缆线路是否受损。
如有损坏需及时更换,以确保信号传输的正常。
1.2 光缆终端设备检查光缆终端设备是否正确连接。
确保每个设备的电源都已打开,通信接口连接了正确的线路,并通过对设备进行一系列的测试来确保设备正常工作。
1.3 光放大器检查光放大器的工作情况。
光放大器或称为信号放大器,是光缆路由器和交换机之间的必要设备。
因此,在检查过程中需确保光放大器的连接是否稳定,以及光能否顺畅地穿过光放大器。
2. 设备保养设备保养是保障设备稳定可靠运行的重要环节。
设备保养包括以下方面:2.1 系统检测定期进行系统检测可帮助我们发现并修复潜在的问题。
检测包括检查设备的电源是否正常,结构是否完好并适当,以及设备是否遵循指定的操作过程。
2.2 清洁保持设备清洁,不仅可以避免粉尘和杂物的积累,还可以使设备各部分的接触面保持干净。
这样可以避免部件因变形或氧化而失去接触的能力,从而导致设备性能降低。
2.3 防静电防静电是一种保护设备的行为,我们可以做三件非常简单的事情来保护设备:1.戴上防静电手套2.穿上防静电鞋3.使用专用的防静电清洁液2.4 温度保持合适的温度和湿度范围是保护设备的重要措施之一。
设备应放置在适量的通风和冷却环境中,以保证温度和湿度范围。
通风和冷却环境可能需要安装附加的加热器或冷却器。
3. 维护当设备出现问题时,我们需要对设备进行维护。
在维护过程中,我们建议遵循以下方面:3.1 问题排查如果设备无法正常工作,首先要对其进行问题排查。
光缆知识一、光缆基本知识1.1 什么是光缆对光缆的基本要求是保护光纤的机械强度和传输特性,防止施工过程和使用期间光纤断裂,保持传输特性稳定。
为此,必须根据使用环境设计各种结构的光缆,以保证光纤不受应力的作用和有害物质的侵蚀。
用适当的材料和缆结构,对通信光纤进行收容保护,使光纤免受机械和环境的影响和损害,适应不同场合使用。
1.2 影响光纤性能和寿命的因素A)应力:导致光纤断裂或衰减增加B)水和潮气:使光纤易于断裂(变脆),影响寿命C)氢气(压):光纤在一定具有压力的氢气作用下,光纤衰减曲线会在1240nm处产生突变的吸收峰,使1310nm及1550nm波长处的衰减明显增加。
1.3 光缆设计的基本原则针对光纤的弱点,光缆设计应遵循以下原则:A)为光纤提供机械保护,使光纤在各种环境下免受应力;B)必须防止水分和潮气侵入;C)必须避免光缆中产生氢气,尤其避免形成氢压。
1.4 光缆的基本性能包括:光缆中的光纤传输特性、光缆的机械特性、光缆的环境特性和光缆的电气特性光缆的传输特性取决于被覆光纤。
对光缆机械特性和环境特性的要求由使用条件确定。
光缆生产出来后,对这些特性的主要项目,例如拉力、压力、扭转、弯曲、冲击、振动和温度等,要根据国家标准的规定做例行试验。
成品光缆一般要求给出下述特性,这些特性的参数都可以用经验公式进行分析计算,这里我们只作简要的定性说明。
1) 拉力特性光缆能承受的最大拉力取决于加强件的材料和横截面积,一般要求大于1km光缆的重量,多数光缆在100~400kg范围。
2) 压力特性光缆能承受的最大侧压力取决于护套的材料和结构,多数光缆能承受的最大侧压力在100~400kg/10cm。
3)弯曲特性弯曲特性主要取决于纤芯与包层的相对折射率差△以及光缆的材料和结构。
实用光纤最小弯曲半径一般为20~50mm,光缆最小弯曲半径一般为200~500mm,等于或大于光纤最小弯曲半径。
在以上条件下,光辐射引起的光纤附加损耗可以忽略,若小于最小弯曲半径,附加损耗则急剧增加。
光缆维护基础知识 221. 光纤的传输特性包括损耗特性和色散特性。
22. 光缆布放的牵引张力应不超过光缆允许张力的80% 。
瞬间最大张力不超过光缆允许张力的 100% 。
23. 光缆线路维护方针:“预防为主,防抢结合”。
24. 光纤通信中目前所采用的三个通信窗口是0.85 µm, 1.31 µm, 1.55 µm 25. 直埋光缆埋深,全石质(从沟底加垫10公分细土或沙土的顶面算起) 0.8米26. 直埋光缆埋深,市区人行道 1.0米,普通土、硬土 1.2米。
27. 标石要求,接头处的标石埋在直线线路上,面向接头。
28. 单模光纤的色散可分为材料色散和波导色散,其中,主要受材料色散的影响。
29. 面对光缆截面,由领示光纤以红—绿顺时针方向为 A 端;东西走向敷设的光缆,该端应该朝向东方。
30. 标石要求,标石的一般埋深为 60厘米,出土部分为40±5厘米,标石的周围应夯实。
31. 村屯、主要道口、挖砂取土地带、过河渡口等地应设置标志牌,并且要字迹清楚,并符合规定。
32. 光缆敷设在易受洪水冲刷的山坡时,应做堵塞。
33. 架空光缆跨道杆档内应设警示牌或警示条;两侧线杆应设警示牌。
34. 角杆、终端杆、跨线杆、受雷击过的电杆、高压线附近杆、直线路每隔1.5—2km均设一处地线。
35. 架空光缆挂钩间距为 0.5m 。
36. 当长途线路发生障碍时,遵循“先抢通、后修复”的原则。
37. 光缆线路障碍点的测试通常是用OTDR (光时域反射仪)来实现的。
38. 目前实用的光纤的化学成分主要由SiO2组成。
39. 光纤通信系统按光纤的模式分类可分为:多模光纤通信系统和单模光纤通信系统40. 石英光纤按套塑结构分类可分为紧套光纤和松套光纤。
41. 在接头盒的内部,通常采用熔接法完成光纤接续。
42. 连接器的优劣一般以插入损耗、回波损耗、插拔次数等指标来衡量。
43. 光缆布放接头处每侧预留长度8~10(m/侧)。
44. 光缆布放局内预留长度15~20m 。
45. 直线标石埋在直埋线路的正上方,面向传输方向,当线路沿公路敷设且其间距较近时,可面向公路;接头处的标石埋在直线线路上,面向接头;转角处的标石埋在线路转角的交点上,面向内角;预留标石埋设在预留处的直线线路上,面向预留;地下障碍物标石面向始端。
46. 单模光纤连接损耗的产生原因中,影响最大的本征因素是模场直径。
二、选择题1、光纤熔接机面板上( )是用于手动方式控制熔制机械. ( D )A SET键B ARC键C CND键D MOTOR键2、光纤余纤收容方式最常用的是( B )A.近似直接法B.平板式盘绕法C.绕筒式收容法D.随意放入盒内3、OTDR的工作特性中( )决定了OTDR所能测量的最远距离. ( D )A盲区B发射功率C分辨率D动态范围4、OTDR测量成端活动连接损耗在( )之间时可判定成功. ( C )A 0-0.1dBB 0.1-0.5dBC 0.5-1dBD 1-2dB5、由( )引起的损耗,在OTDR显示仅为背向散射电平跌落.( A )A弯曲B活动连接C机械连接D裂纹6、OTDR的脉宽增大后,其分辨率会(B )。
A不变B降低C升高7、OTDR测试中,宽脉冲的动态范围( A )窄脉冲的动态范围。
A 大于 B等于 C小于8、光纤包层中掺有杂质的原因(B )。
A提高折射率B降低折射率C提纯工艺达不到D减小光在其中的传播速度9、目前通信光缆大多采用( B )维护。
A 充气B 充油C 其他10、OTDR的折射率设置高于光纤的实际折射率时,其测试的距离会( B )A不变B减小 C增大11、光纤端面的清洁工具有( ABCD )A、光纤清洁纸B、酒精、棉球C、光纤气体清洁器D、光纤清洁带12、在光缆割接和光缆故障抢修过程中,对光缆进行OTDR测试之前,必须首先( B )光端机设备与光缆的连接。
A 跳通B 断开 C 虚连接 D 实连接13、OTDR的工作特性中( )决定了OTDR所能测量的最远距离.( D )A 盲区B 发射功率 C 分辨率 D 动态范围14、光缆交接箱应具备等基本功能。
( C )A、光信号噪声过滤、光缆成端固定、尾纤熔接存储B、光信号放大、光缆成端固定、光路调配C、光缆成端固定、尾纤熔接存储、光路调配D、光信号滤波、尾纤熔接存储、光路调配15、下列OTDR的使用中,说法正确的是。
( A )A、平均时间越长,信噪比越高,曲线越清晰。
B、脉宽越大,功率越大,可测的距离越长,分辨率也越高。
C、脉冲宽度越大,盲区越小。
D、分别从两端测,测出的衰减值是一样的。
16、直埋光缆施工时,埋深标准要根据敷设的地段或土质决定,比如:普通土(硬土)的埋深应( C )。
A ≧1.0米B >1.0米 C ≧1.2米 D >1.2米17、光缆障碍抢修的基本原则是(ABC)A 先抢通后修复;B 先主干后支线;C 先主用后备用;D 先室内后室外;18、入户光缆的特性有(ABCD)A 抗拉伸B 抗弯曲 C 抗侧压 D 阻燃19、( B )工程上常用的光纤接头的增强保护措施是。
A、金属套管补强法B、热可缩管补强法C、V型槽板补强法20、( B )直埋光缆在半石质(砂砾土、风化石)地段的埋深应大于等于米。
A、0.8B、1.0 C、1.221、( C )架空光缆与公路交越时,最低缆线到地面的最小垂直净距为米。
A、3.0B、4.5 C、5.522、( B )干线光缆工程中,绝大多数为光纤;而尾巴光纤都是光纤。
A、紧套,松套B、松套,紧套 C、紧套,紧套23、( A )光纤线路损耗,一般不采用测量。
A、剪断法B、插入法 C、后向法24、( B )架空光缆的吊线一般采用规格为的镀锌钢绞线。
A、7/2.0B、7/2.2 C、7/2.625、( A )通信故障分为四类:。
A、通信事故、重大故障、严重故障、一般故障B、严重事故、重大故障、严重故障、一般故障C、严重事故、通信故障、严重故障、一般故障D、严重事故、通信事故、重大故障、一般故障26、( D )在执行重要通信任务期间在用业务发生全部阻断,影响重要通信任务并造成严重后果的为。
A、通信事故B、严重故障C、一般故障D、重大故障27、( D )直埋光缆与路旁行道树的最小净距离为米。
A、2B、1.5C、1.0D、0.7528、( B )通常,各种色散的大小顺序是。
A.模式色散>>波导色散>材料色散B.模式色散>>材料色散>波导色散C.材料色散>>模式色散>波导色散D.材料色散>>波导色散>模式色散29、( B )光缆接头,必须有一定长度的光纤,一般完成光纤连接后的余留长度(光缆开剥处到接头间的长度)一般为厘米。
A、50~100B、60~100 C、80~12030、( A )下面选项满足全反射必须满足的条件(n1为纤芯的折射率,n2为包层的折射率)。
A、折射率n1必须大于折射率n2;光线向界面的入射角应大于临界角B、折射率n1必须大于折射率n2;光线向界面的入射角应小于临界角C、折射率n1必须小于折射率n2;光线向界面的入射角应大于临界角D、折射率n1必须小于折射率n2;光线向界面的入射角应小于临界角31、( C )光缆交接箱具备等基本功能。
A、光信号放大、光缆成端固定、尾纤熔接存储B、光信号放大、光缆成端固定、光路调配C、光缆成端固定、尾纤熔接存储、光路调配D、光信号放大、尾纤熔接存储、光路调配32、( C )下面选项是按照光缆的敷设方式分类的。
A、紧套光缆、松套光缆、束管式光缆和带状多芯单元光缆B、多模光缆、单模光缆C、管道光缆、直埋光缆、架空光缆和水底光缆D、市话光缆、长途光缆、海底光缆和用户光缆33、( B )偏振模色散是单模光纤特有的一种色散英文缩写是。
A、PCMB、PMDC、ADM D、OADM34、( A )光缆的所有金属构件在接头处电气连通,局、站内光缆金属构件全部连接到保护地。
A、不进行B、视情况进行C、进行35、( C )光缆在施工安装过程中,最小曲率半径应不小于光缆外径的倍。
A、10B、15C、20D、2536、( A )在架空光缆的架挂中,光缆挂钩卡挂间距要求为 ,允许偏差不大于±3cm,电杆两侧的第一个挂钩距吊线在杆上的固定点边缘为左右。
A、50cm、 25cmB、50cm、 30cmC、60cm、25cmD、60cm、30cm37、( C )架空光缆与普通公路平行时,最低缆线到地面的最小垂直净距为米。
A、3.0B、4.5 C、5.538、( C )光在单模光纤中的部分以全反射的方式进行传输。
A、包层B、涂敷层C、纤芯39、( A )下列色散中,在单模光纤中不存在的是。
A、模式色散B、材料色散C、结构色散( D )下面光纤可应用用于10Gb/s 40、以上速率DWDM传输,是大容量传输,DWDM系统用光纤的理想选择。
A、G651多模光纤 B、G.652(非色散位移)C、G654光纤(最低衰减单模光纤) D、G.655(非零色散位移)41、( B )常规单模光纤的零色散波长窗口在。
A、0.85 µmB、1.31µm C、1.55 µm42、( C )下面是色散补偿单模光纤的是。
A、SMFB、MMF C、DCF43、( C )光在单模光纤中的部分以全反射的方式进行传输。
A、包层B、涂敷层C、纤芯44、( C )目前使用的光纤一般是光纤。
A、阶跃型多模光纤B、渐变型多模光纤C、阶跃型单模光纤45、( B )一般光缆的标准出厂盘长为。
A、200米B、2公里C、4公里46、( C )主要是为DWDM而开发的光纤是。
A、G.651B、G.652 C、G.65547、( B )在1.31 µm窗口色散为0的光纤是。
A、G.651B、G.652 C、G.65548、( C )下面波长中,损耗最小的是。
A、0.85 µmB、1.31µm C、1.55 µm49、( B )某GYTA光缆直径为15mm,一般选用的挂钩程式应为。
A、25B、35C、45 D、5550、( A )光缆弯曲半径应不小于光缆外径的倍,施工过程中应不小于倍。
A、15,20B、20,15C、15,15D、20、2051、( A )地线的引线一般采用的塑料护套的多股铜线。
A、16 mm 2B、25mm 2C、50mm2 D、16cm252、( C )光缆以牵引方式敷设时,主要牵引力应加在光缆的上。
A、光纤B、外护层C、加强构件D、都可以53、( C )光缆敷设后应立即进行预回土cm,应是细土,不能将砖头、石块或砾石等填入。
