最新机械制图试题及答案-机械制图习题及答案

机械制图考试题及答案一、选择题（每题2分，共20分）1. 下列哪个选项是机械制图中常用的比例？A. 1:1B. 2:1C. 5:1D. 10:1答案：A2. 机械制图中，以下哪个视图是正确的？A. 正视图B. 侧视图C. 俯视图D. 所有以上答案：D3. 在机械制图中，线型表示的含义是什么？A. 可见轮廓线B. 隐藏轮廓线C. 中心线D. 所有以上答案：D4. 机械制图中，尺寸标注的基本要求是什么？A. 清晰B. 准确C. 完整D. 所有以上答案：D5. 机械制图中，以下哪个符号表示螺纹？A. ∅B. ∇C. ∞D. ∥答案：A6. 机械制图中，以下哪个选项是正确的尺寸标注？A. 50mmB. 50C. 50 mmD. 50.0答案：C7. 在机械制图中，以下哪个选项是正确的表面粗糙度符号？A. ∅B. ∇C. ∞D. ∥答案：B8. 机械制图中，以下哪个选项是正确的焊接符号？A. ∅B. ∇C. ∞D. ∥答案：B9. 在机械制图中，以下哪个选项是正确的公差标注？A. 50±0.5B. 50+0.5C. 50-0.5D. 50答案：A10. 机械制图中，以下哪个选项是正确的材料标记？A. Q235B. 45#C. 304D. 所有以上答案：D二、填空题（每题2分，共20分）1. 机械制图中，三视图包括______、______和______。

答案：正视图、侧视图、俯视图2. 在机械制图中，______线用于表示物体的中心线或对称线。

答案：细点划线3. 机械制图中，______线用于表示物体的可见轮廓。

答案：实线4. 机械制图中，______线用于表示物体的不可见轮廓。

答案：虚线5. 在机械制图中，______是表示物体长度的基本单位。

答案：毫米（mm）6. 机械制图中，______是表示物体直径的基本符号。

答案：φ7. 机械制图中，______是表示物体半径的基本符号。

答案：R8. 在机械制图中，______是表示物体角度的基本符号。

机械制图练习题库+参考答案一、单选题（共26题，每题1分，共26分）1.某调整螺旋，采用双线粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，螺杆应转()圈。

A、2B、3C、4D、2.5正确答案：A2.机械图样中，表示可见轮廓线采用()。

A、波浪线B、粗实线C、细实线D、细点画线正确答案：B3.截平面与立体表面的交线称为（）A、截交线B、相贯线C、相交线D、以上都不是正确答案：A4.仰视图是（）。

A、由后向前投影B、由前向后投影C、由上向下投影D、由下向上投影正确答案：D5.产品用放大一倍的比例绘图，在标题栏比例项中应填（）。

A、1:2B、放大一倍C、1×2D、2:1正确答案：D6.制图国家标准规定，字体的号数，即是字体的()。

A、宽度和高度B、宽度C、长度D、高度正确答案：D7.具有间隙的配合称为（）。

A、过渡配合B、间隙配合C、不明确性质D、过盈配合正确答案：B8.三投影面体系中的三个投影面互相（）A、垂直B、倾斜C、交叉D、平行正确答案：A9.Φ50+0.025表示()A、实际尺寸是Φ50㎜B、基本尺寸是Φ50㎜C、最大尺寸是Φ50㎜D、最小尺寸是Φ50.025正确答案：B10.画断面图时，若由两个或多个相交剖切平面剖切得出的移出断面，中间应用（）断开为两个图形。

A、波浪线B、点画线C、虚线D、粗实线正确答案：A11.已知某个几何体的主视图、左视图和俯视图分别为长方形、长方形、圆，则该几何体是（）。

A、球体B、圆柱体C、圆锥体D、长方体正确答案：B12.点的正面投影和侧面投影的连线（）。

A、垂直于oz轴B、平行于ox轴C、垂直于OY轴D、垂直于ox轴正确答案：A13.重合断面的轮廓用（）画出。

A、波浪线B、粗实线C、细实线D、点划线正确答案：C14.Α3图纸的大小为（）。

A、841×594B、420×297C、210×297D、841×595正确答案：B15.不可见轮廓线采用（）来绘制。

机械制图复习题含参考答案一、单选题（共26题，每题1分，共26分）1.已知某个几何体的主视图、左视图和俯视图分别为长方形、长方形、圆，则该几何体是（）。

A、圆锥体B、球体C、长方体D、圆柱体正确答案：D2.直线从属于平面的条件是一直线经过属于平面的（）。

A、两点B、三点C、一点D、四点正确答案：A3.机械制图的线条规范中，看不见的轮廓线用（）绘制。

A、双折线B、粗实线C、点画线D、细虚线正确答案：D4.机械图样中，表示可见轮廓线采用( )。

A、波浪线B、粗实线C、细实线D、细点画线5.一对互相啮合的齿轮它们的（）必须相等。

A、模数和压力角B、模数和齿数C、齿数D、分度圆直径正确答案：A6.当单一剖切平面通过机件的对称面或基本对称的平面，剖视图按投影关系配置，中间又没有其他图形隔开时，可省略（）。

A、标注B、剖面线C、可见轮廓线D、以上说法都不正确正确答案：A7.机械图样中，表示轴线、对称中心线等采用（）。

A、粗实线B、波浪线C、细实线D、细点画线正确答案：D8.当组合体一端为回转面时，该方向的总体尺寸一般不注，只标注（）的尺寸。

A、总宽B、总长C、总高D、轴线9.立体被平面切割（截切），所形成的形体称为（）。

A、截平面B、截切体C、截断面D、截交线正确答案：B10.相邻两牙在中径线上对应两点的距离指的是（）。

A、螺距B、牙型C、线数D、导程正确答案：A11.画旋转剖视图时应（）。

A、先剖切后旋转B、先旋转后剖切C、以上说法都不正确D、只剖切不旋转正确答案：A12.正投影的基本特性主要有真实性、积聚性、（）。

A、统一性B、特殊性C、普遍性D、收缩性正确答案：D13.在图样中不可用粗实线来表示的是（）。

B、螺纹牙顶线C、可见轮廓线D、尺寸线正确答案：D14.如果同一机件上有四个部位需要局部放大表示时，若局部放大图图形相同或对称时，需要画出（）个局部放大图。

A、1B、3C、4D、2正确答案：A15.齿轮属于（）。

机械制图考试题及答案一、单项选择题（每题2分，共20分）1. 机械制图中，表示物体长度的单位是（）。

A. 米B. 毫米C. 厘米D. 千米答案：B2. 机械制图中，表示物体高度的视图是（）。

A. 主视图B. 俯视图C. 左视图D. 右视图答案：A3. 在机械制图中，尺寸线应（）。

A. 用细实线绘制B. 用粗实线绘制C. 用虚线绘制D. 用点划线绘制答案：A4. 机械制图中，表示物体深度的视图是（）。

A. 主视图B. 俯视图C. 左视图D. 右视图答案：C5. 机械制图中，表示物体宽度的视图是（）。

A. 主视图B. 俯视图C. 左视图D. 右视图答案：D6. 在机械制图中，标注尺寸时，尺寸线应（）。

A. 与被标注的线段平行B. 与被标注的线段垂直C. 与被标注的线段相交D. 与被标注的线段重合答案：A7. 机械制图中，表示物体倾斜角度的视图是（）。

A. 主视图C. 左视图D. 右视图答案：A8. 在机械制图中，尺寸标注应（）。

A. 从左到右B. 从上到下C. 从内到外D. 从外到内答案：B9. 机械制图中，表示物体厚度的视图是（）。

A. 主视图B. 俯视图C. 左视图答案：B10. 在机械制图中，标注尺寸时，尺寸数值应（）。

A. 写在尺寸线的上方B. 写在尺寸线的下方C. 写在尺寸线的左侧D. 写在尺寸线的右侧答案：A二、多项选择题（每题3分，共15分）11. 机械制图中，常用的线型包括（）。

A. 实线B. 虚线C. 点划线D. 双点划线答案：ABCD12. 机械制图中，常见的视图包括（）。

A. 主视图B. 俯视图C. 左视图D. 右视图答案：ABCD13. 在机械制图中，尺寸标注应遵循的原则包括（）。

A. 清晰B. 准确C. 完整D. 简洁答案：ABCD14. 机械制图中，常见的标注方法包括（）。

A. 线性标注B. 角度标注C. 半径标注D. 直径标注答案：ABCD15. 在机械制图中，常见的比例包括（）。

机械制图习题及答案一、单选题（共26题，每题1分，共26分）1.正投影的基本特性主要有真实性、积聚性、（）。

A、普遍性B、收缩性C、统一性D、特殊性正确答案：B2.将机件的局部结构用大于原图形所采用的比例画出，所得到的图形称为（）。

A、全剖视图B、局部放大图C、半剖视图D、局部视图正确答案：B3.绘制平面图形中的线段，应该先画（）线段，然后画（）线段，最后画（）线段。

A、中间、连接、已知B、中间、已知、连接C、连接、已知、中间D、已知、中间、连接正确答案：D4.对于较长的机件（如轴、型材、连杆等），如果其沿长度方向的形状没有变化或者按照一定规律变化时，可断开后缩短绘制，此种画法称为（）。

A、缩小画法B、简化画法C、省略画法D、放大画法正确答案：B5.为了将物体的外部形状表达清楚，一般采用（）个视图来表达。

A、五B、六C、三D、四正确答案：C6.如果物体的外形简单，内形复杂并且不对称，常用（）视图。

A、局部剖B、全剖C、半剖D、阶梯剖正确答案：B7.看图的方向符号是用（）绘制在对中符号位置处的一个正三角形。

A、细实线B、波浪线C、粗实线D、点画线正确答案：A8.图样中的C表示（）度的倒角A、45B、30C、15D、54正确答案：A9.三投影面体系中的三个投影面互相（）A、倾斜B、交叉C、平行D、垂直正确答案：D10.空间两直线相交，交点为K，则点kk,的连线必须的连线符合（）。

A、垂直于oy轴B、倾斜于三个投影轴C、垂直于oz轴D、垂直于ox轴正确答案：D11.用剖切平面局部地剖开机件，用波浪线将剖切部分与整体隔开，所得的剖视图称为（）。

A、局部视图B、半剖视图C、全剖视图D、局部放大图正确答案：A12.将视图放大或缩小时最适宜的工具为( )。

A、分度器B、比例分规C、点圆规D、直角规正确答案：B13.主、左视图之间的投影关系为：（）。

A、高平齐B、长对正C、以上都不对D、宽相等正确答案：A14.俯、左视图之间的投影关系为：（）。

机械制图练习题+答案一、单选题（共87题，每题1分，共87分）1.留装订边的图纸，其装订边宽度一律为______。

A、25mmB、20mmC、15mmD、30mm正确答案：A2.国家标准化指导性技术文件代号是______。

A、“GB”B、“GB/T”C、“GB/Z”正确答案：C3.画粗实线时，铅笔铅芯部分削成______。

A、矩形B、圆锥状C、都可以正确答案：A4.尺寸标注的符号：Ø表示______。

A、圆的半径B、球的直径C、球的半径D、圆的直径正确答案：D5.物体上平行于投影面的直线其投影反映实长,这是正投影法的______。

A、真实性B、类似性C、积聚性正确答案：A6.主视图反映物体的上、下和左、______的相对位置关系。

A、右B、前C、后正确答案：A7.图样中汉字的高度不应小于______毫米。

A、5B、15C、10D、3.5正确答案：D8.以下是定形尺寸的______。

A、两者都是B、圆的半径C、圆心正确答案：B9.垂直于侧面的平面称为______。

A、铅垂面B、正垂面C、侧垂面正确答案：C10.如果需要改变标题栏的方位时，必须将其旋转至图纸的______。

A、左上角B、左下角C、右下角D、右上角正确答案：D11.圆规用来画______。

A、等分直线B、截取线段C、圆或圆弧正确答案：C12.平行于水平面的平面称为______。

A、正平面B、侧平面C、水平面正确答案：C13.虚线以及各种点画线相交时应恰当地相交于______。

A、线B、点C、空白正确答案：A14.图纸基本幅面尺寸最小的代号是______。

A、A1B、A3C、A4正确答案：C15.正圆锥底圆直径与圆锥高度之比，称为______。

A、弧度B、锥度C、斜度正确答案：B16.对中符号是一段______线。

A、细实线B、细虚线C、粗实线D、粗虚线正确答案：C17.在侧面上得到的视图,称为______。

A、俯视图B、左视图C、主视图正确答案：B18.球直径符号是______。

机械制图测试题（附答案）一、单选题（共26题，每题1分，共26分）1.空间点位于投影面或投影轴上时称为（）。

A、特殊位置点B、一般位置点C、以上都不对D、普通位置点正确答案：A2.OY 轴简称 Y 轴是 H 面与 W 面的交线它代表（）A、高度方向B、水平方向C、宽度方向D、长度方向正确答案：C3.椭圆画法最常用的为( )。

A、二圆心近似法B、同心圆法C、三圆心近似法D、四圆心近似法正确答案：D4.某调整螺旋，采用双线粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，螺杆应转( )圈。

A、4B、2.5C、2D、3正确答案：C5.将机件的某一部分向基本投影面投射所得的视图称为（）。

A、剖视图B、局部视图C、向视图D、斜视图正确答案：B6.机械图样中，表示不可见轮廓线采用（）。

A、细点画线B、粗实线C、细虚线D、细实线正确答案：C7.以对称中心线为界，一半画成视图，一半画成剖视图，称为（）。

A、局部放大图B、全剖视图C、局部视图D、半剖视图正确答案：D8.在圆柱（或圆锥）外表面形成的螺纹，称为（）。

A、外螺纹B、标准螺纹C、内螺纹D、表面螺纹正确答案：A9.主、俯视图之间的投影关系为：（）。

A、长对正B、高平齐C、宽相等D、以上都不对正确答案：A10.正投影的基本特性主要有真实性、积聚性、（）。

A、特殊性B、普遍性C、统一性D、收缩性正确答案：D11.在三维坐标系中，Y 轴代表（）方向尺寸A、厚度B、长度C、高度D、宽度正确答案：D12.对于较长的机件（如轴、型材、连杆等），如果其沿长度方向的形状没有变化或者按照一定规律变化时，可断开后缩短绘制，此种画法称为（）。

A、放大画法B、缩小画法C、省略画法D、简化画法正确答案：D13.直线从属于平面的条件是一直线经过属于平面的（）。

A、两点B、一点C、四点D、三点正确答案：A14.确定平面图形的尺寸位置的几何元素称为（）。

A、定形尺寸B、尺寸基准C、定位尺寸D、基本尺寸正确答案：B15.当剖视图按投影关系配置，中间又没有其他图形隔开时，可省略（）。

机械制图试题库及答案一、选择题1. 在机械制图中，下列哪个视图表示物体从前向后观察得到的图形？A. 主视图B. 俯视图C. 左视图D. 右视图答案：A. 主视图2. 下列哪种线条表示物体的可见轮廓线？A. 虚线B. 实线C. 点划线D. 双点划线答案：B. 实线3. 下列哪种比例尺表示实际尺寸与绘图尺寸之间的比例关系？A. 1:1B. 1:2C. 2:1D. 1:10答案：A. 1:14. 下列哪种符号表示物体的对称中心线？A. 虚线B. 实线C. 点划线D. 双点划线答案：C. 点划线5. 下列哪种符号表示物体的剖切面？A. 虚线B. 实线C. 点划线D. 双点划线答案：D. 双点划线二、填空题1. 在机械制图中，主视图、俯视图和左视图构成了物体的三视图。

2. 在机械制图中，实线表示物体的可见轮廓线，虚线表示物体的不可见轮廓线。

3. 在机械制图中，比例尺表示实际尺寸与绘图尺寸之间的比例关系。

4. 在机械制图中，点划线表示物体的对称中心线，双点划线表示物体的剖切面。

5. 在机械制图中，尺寸标注是表示物体尺寸的重要手段。

三、简答题1. 简述机械制图的基本要求。

答案：机械制图的基本要求包括：图形准确、尺寸清晰、线条规范、标注完整、布局合理等。

2. 简述机械制图中三视图的作用。

答案：机械制图中三视图的作用是：主视图表示物体从前向后观察得到的图形，俯视图表示物体从上向下观察得到的图形，左视图表示物体从左向右观察得到的图形。

通过三视图可以全面了解物体的形状和结构。

3. 简述机械制图中尺寸标注的方法。

答案：机械制图中尺寸标注的方法包括：标注物体的长度、宽度、高度等尺寸，使用适当的符号和单位，确保尺寸标注清晰、准确。

4. 简述机械制图中线条的类型及其作用。

答案：机械制图中线条的类型包括：实线、虚线、点划线、双点划线等。

实线表示物体的可见轮廓线，虚线表示物体的不可见轮廓线，点划线表示物体的对称中心线，双点划线表示物体的剖切面。

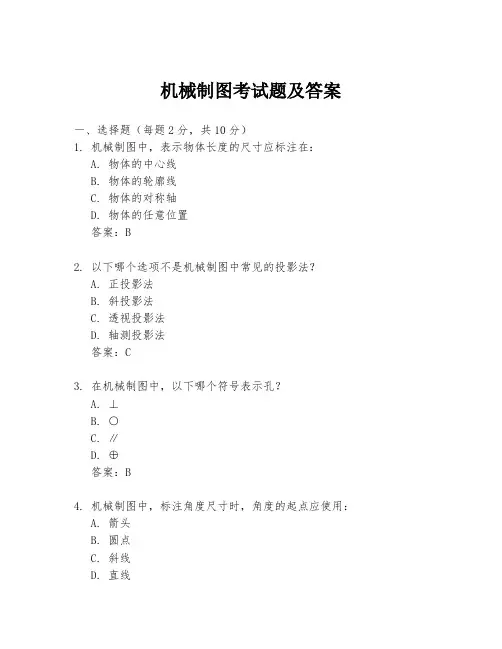

机械制图考试题及答案一、选择题（每题2分，共10分）1. 机械制图中，表示物体长度的尺寸应标注在：A. 物体的中心线B. 物体的轮廓线C. 物体的对称轴D. 物体的任意位置答案：B2. 以下哪个选项不是机械制图中常见的投影法？A. 正投影法B. 斜投影法C. 透视投影法D. 轴测投影法答案：C3. 在机械制图中，以下哪个符号表示孔？A. ⊥B. ○C. ∥D. ⊕答案：B4. 机械制图中，标注角度尺寸时，角度的起点应使用：A. 箭头B. 圆点C. 斜线D. 直线答案：A5. 机械制图中，以下哪个符号表示倒角？A. ⊥B. ∩C. ∪D. ∨答案：D二、填空题（每题2分，共10分）1. 在机械制图中，物体的三个基本视图是______、______和______。

答案：正视图、侧视图、俯视图2. 机械制图中，______线用于表示物体的中心或对称轴。

答案：中心线3. 机械制图中，______线用于表示物体的轮廓。

答案：粗实线4. 机械制图中，______用于表示物体的内部结构。

答案：剖面线5. 机械制图中，______用于表示物体的表面粗糙度。

答案：粗糙度符号三、简答题（每题5分，共20分）1. 简述机械制图中尺寸标注的基本原则。

答案：尺寸标注应清晰、准确，避免歧义；尺寸线应垂直于被标注的尺寸方向；尺寸数字应放置在尺寸线的上方或旁边，且不与尺寸线相交。

2. 描述机械制图中剖视图的作用及其标注方法。

答案：剖视图用于展示物体内部结构，通过剖切面将物体切开并展开，以展示内部细节。

标注方法包括使用剖切符号、剖面线和标注剖视图的名称。

3. 解释机械制图中的第三角投影法与第一角投影法的主要区别。

答案：第三角投影法中，观察者位于物体的右前方，物体的左面和上面分别位于观察者的右面和后面。

而第一角投影法中，观察者位于物体的左前方，物体的右面和上面分别位于观察者的左面和前面。

4. 说明机械制图中公差标注的意义及其表示方法。

机械制图试题（附参考答案）一、单选题（共26题，每题1分，共26分）1.画半剖视图时，剖视图与视图的分界线应该为（）。

A、对称中心线B、剖面线C、虚线D、实线正确答案：A2.使用丁字尺及一组三角板至多可将一圆分成几等分()。

A、24B、9C、6D、12正确答案：A3.一对互相啮合的齿轮它们的（）必须相等。

A、齿数B、模数和压力角C、模数和齿数D、分度圆直径正确答案：B4.仰视图是（）。

A、由上向下投影B、由下向上投影C、由前向后投影D、由后向前投影正确答案：B5.如果空间两直线的三面投影都相交，则该两直线一定（）。

A、异面B、平行C、相交D、交叉正确答案：C6.已知空间点A（10，15，20），B（8，5，10）则B点相对A点在（）A、右后下方B、左后下方C、右前上方D、右前下方正确答案：A7.机件的真实大小以图样上标注的()为依据，与图形的大小及绘制的准确度无关。

A、尺寸数值B、标题栏C、比例D、文字说明正确答案：A8.当孔的公差带完全在轴的公差带之上时，属于（）配合。

A、间隙配合B、不明确性质C、过渡配合D、过盈配合正确答案：A9.后视图是（）。

A、由右向左投影B、由前向后投影C、由左向右投影D、由后向前投影正确答案：D10.确定平面图形的尺寸位置的几何元素称为（）。

A、基本尺寸B、尺寸基准C、定位尺寸D、定形尺寸正确答案：B11.画断面图时，若由两个或多个相交剖切平面剖切得出的移出断面，中间应用（）断开为两个图形。

A、点画线B、波浪线C、粗实线D、虚线正确答案：B12.Α0图纸的大小为Β×L：（）A、841×1189B、210×297C、841×594D、420×297正确答案：A13.斜视图仅表达倾斜表面的真实形状，其他部分用（）断开。

A、细实线B、波浪线C、点划线D、粗实线正确答案：B14.直线从属于平面的条件是一直线经过属于平面的（）。

机械制图考试题和答案一、填空题（每空1分，共20分）1. 机械制图中，图线的基本类型有：细实线、粗实线、虚线、点划线和______。

答案：双点划线2. 机械制图中，尺寸线应与被标注的线段______。

答案：平行3. 机械制图中，尺寸数字应写在尺寸线的______。

答案：上方或外侧4. 在机械制图中，如果一个物体的某一部分被遮挡，则该部分可以用______表示。

答案：虚线5. 机械制图中，比例尺是用来表示图上距离与实际距离之间的______。

答案：比例关系6. 机械制图中，剖面线一般采用______线型。

答案：细实线7. 在机械制图中，如果需要表示物体的内部结构，可以使用______。

答案：剖视图8. 机械制图中，常见的螺纹类型有普通螺纹、管螺纹和______。

答案：特殊螺纹9. 机械制图中，标注角度时，应使用______符号。

答案：∠10. 在机械制图中，局部放大图通常用______表示。

答案：圆圈二、选择题（每题2分，共20分）1. 机械制图中，以下哪种线型表示中心线？A. 粗实线B. 细实线C. 虚线D. 点划线答案：C2. 机械制图中，以下哪种线型表示可见轮廓线？A. 粗实线B. 细实线C. 虚线D. 点划线答案：A3. 机械制图中，以下哪种线型表示不可见轮廓线？A. 粗实线B. 细实线C. 虚线D. 点划线答案：C4. 机械制图中，以下哪种线型表示轴线？A. 粗实线B. 细实线C. 虚线D. 点划线答案：D5. 机械制图中，以下哪种线型表示对称中心线？A. 粗实线B. 细实线C. 虚线D. 双点划线答案：D6. 机械制图中，以下哪种线型表示断裂线？A. 粗实线B. 细实线C. 虚线D. 点划线答案：D7. 机械制图中，以下哪种线型表示剖面线？A. 粗实线B. 细实线C. 虚线D. 点划线8. 机械制图中，以下哪种线型表示尺寸线？A. 粗实线B. 细实线C. 虚线D. 点划线答案：B9. 机械制图中，以下哪种线型表示螺纹？A. 粗实线B. 细实线C. 虚线D. 点划线答案：B10. 机械制图中，以下哪种线型表示孔的中心线？B. 细实线C. 虚线D. 点划线答案：C三、判断题（每题2分，共20分）1. 机械制图中，所有图线均应清晰、准确。

机械制图模拟习题+参考答案一、单选题（共26题，每题1分，共26分）1.图纸装订成册折迭时，图面之标题栏必须折在( )。

A、内侧B、底面C、背面D、上面正确答案：D2.截平面与立体表面的交线称为（）A、截断面B、截交线C、截切体D、截平面正确答案：B3.对于半剖视图，视图与剖视图的分界线是（）。

A、细实线B、点画线C、虚线D、粗实线正确答案：B4.如果空间两直线的三面投影都相交，则该两直线一定（）。

A、平行B、相交C、交叉D、异面正确答案：B5.齿轮属于（）。

A、零部件B、一般零件C、标准件D、常用件正确答案：D6.侧面投影积聚成一条直线的平面是（）。

A、侧垂面B、侧平面C、正垂面D、铅垂面正确答案：A7.平面图形或直线与投影面平行时，其投影反映实形或实长的性质，称为（）。

A、收缩性B、真实性C、类似性D、积聚性正确答案：B8.具有间隙的配合称为（）。

A、过盈配合B、间隙配合C、不明确性质D、过渡配合正确答案：B9.当孔的公差带与轴的公差带相交时，属于( )A、过盈配合B、过渡配合C、不明确性质D、间隙配合正确答案：B10.用于薄壁零件联接的螺纹，宜采用( ).A、梯形螺纹B、矩形C、三角形粗牙螺纹D、三角形细牙螺纹正确答案：D11.锥度应注写在（）上，并于圆锥倾斜方向一致。

A、指引B、轮廓线C、轴线D、基准线正确答案：D12.对零件的配合精度、耐磨度、抗疲劳强度、抗腐蚀性、密封等均有影响的是( )A、尺寸B、表面粗糙度C、配合种类D、装配质量正确答案：B13.以对称中心线为界，一半画成视图，一半画成剖视图，称为（）。

A、全剖视图B、半剖视图C、局部视图D、局部放大图正确答案：B14.图样上的尺寸是零件的（）尺寸。

A、修理B、下料C、最后完工D、毛胚正确答案：C15.当轴的公差带完全在孔的公差带之上时，属于（）配合。

A、过盈配合B、过渡配合C、不明确性质D、间隙配合正确答案：A16.椭圆画法最常用的为( )。

机械制图试题与参考答案一、单选题（共26题，每题1分，共26分）1.空间点A的正面投影标记为：（）A、a，B、aC、AD、a,,正确答案：A2.制造机件所用的图，通常称为( )。

A、设计图B、机构图C、制配图D、工作图正确答案：D3.椭圆画法最常用的为( )。

A、三圆心近似法B、二圆心近似法C、四圆心近似法D、同心圆法正确答案：C4.下列比例当中表示缩小比例的是（）。

A、1B、2:1C、1:2D、1:1正确答案：C5.在绘制草图时，线条加深的顺序是（）。

A、一边加深图形一边注尺寸和写字;B、加深图形和注尺寸及写字不分先后C、先注尺寸和写字后加深图形;D、先加深圆或圆弧后加深直线;正确答案：D6.空间两直线相交，交点为K，则点kk,的连线必须的连线符合（）。

A、垂直于ox轴B、倾斜于三个投影轴C、垂直于oz轴D、垂直于oy轴正确答案：A7.当孔的公差带与轴的公差带相交时，属于( )A、过渡配合B、不明确性质C、过盈配合D、间隙配合正确答案：A8.轴上键槽的移出断面图主要是为了表达键槽的（）。

A、高度B、长度C、宽度D、深度正确答案：D9.设计给定的尺寸指的是（）。

A、基本尺寸B、实际尺寸C、极限尺寸D、尺寸偏差正确答案：A10.允许尺寸变化的两个界限值，称为（）。

A、尺寸偏差B、基本尺寸C、实际尺寸D、极限尺寸正确答案：D11.当剖视图按投影关系配置，中间又没有其他图形隔开时，可省略（）。

A、名称B、剖面符号C、箭头D、标注正确答案：C12.机械图样中，表示断裂处边界线、视图与剖视图的分界线采用（）。

A、粗实线B、细实线C、细点画线D、波浪线正确答案：D13.螺纹的公称直径指的是（）。

A、大径B、中径C、小径D、直径正确答案：A14.Α0 图纸的大小为Β×L：（）A、841×1189B、841×594C、210×297D、420×297正确答案：A15.下列线条中如在图形上重复时，最优先者为( )。

机械制图练习题含答案一、单选题（共26题，每题1分，共26分）1.标注尺寸的基本要求是（）。

A、合理、完整、美观B、美观、合理、清晰C、正确、美观、清晰D、正确、完整、清晰正确答案：D2.制造机件所用的图，通常称为()。

A、制配图B、机构图C、设计图D、工作图正确答案：D3.为了将物体的外部形状表达清楚，一般采用（）个视图来表达。

A、三B、四C、五D、六正确答案：A4.重合断面的轮廓用（）画出。

A、粗实线B、点划线C、细实线D、波浪线正确答案：C5.基本偏差是指（）。

A、靠近零线的偏差B、上偏差C、远离零线的偏差D、下偏差正确答案：A6.机械图样中，表示可见轮廓线采用()。

A、粗实线B、细点画线C、细实线D、波浪线正确答案：A7.Φ50+0.025表示()A、最小尺寸是Φ50.025B、最大尺寸是Φ50㎜C、基本尺寸是Φ50㎜D、实际尺寸是Φ50㎜正确答案：C8.机械图样中，表示不可见轮廓线采用（）。

A、细虚线B、细点画线C、粗实线D、细实线正确答案：A9.Α0图纸的大小为Β×L：（）A、841×594B、210×297C、420×297D、841×1189正确答案：D10.铅笔用“H”表示（）。

A、长B、软C、硬正确答案：C11.空间两直线相交，交点为K，则点kk,的连线必须的连线符合（）。

A、倾斜于三个投影轴B、垂直于ox轴C、垂直于oy轴D、垂直于oz轴正确答案：B12.如果物体的外形简单，内形复杂并且不对称，常用（）视图。

A、半剖B、局部剖C、阶梯剖D、全剖正确答案：D13.用于确定平面图形中某一形状大小的尺寸称为（）。

A、长度尺寸B、定形尺寸C、高度尺寸D、定位尺寸正确答案：B14.正投影的基本特性主要有真实性、积聚性、（）。

A、普遍性B、统一性C、收缩性D、特殊性正确答案：C15.表示组合体各组成部分相对位置的尺寸（）。

A、参考尺寸B、定形尺寸C、总体尺寸D、定位尺寸正确答案：D16.截平面与立体表面的交线称为（）A、截平面B、截断面C、截交线D、截切体正确答案：C17.在空间既不平行也不相交的两直线，叫（）直线。

机械制图考试题（含参考答案）一、单选题（共26题，每题1分，共26分）1.水平面在侧投影面的投影特性为（ )。

A、类似性B、积聚性C、收缩性D、真实性正确答案：B2.图样上的尺寸是零件的（）尺寸。

A、下料B、最后完工C、毛胚D、修理正确答案：B3.在判断重影点的可见性方面，若两点的水平投影重合，则视两点的正面投影（）值大者为可见。

A、z 坐标B、y 坐标C、不能判断D、x 坐标正确答案：A4.当轴的公差带完全在孔的公差带之上时，属于（）配合。

A、过渡配合B、不明确性质C、间隙配合D、过盈配合正确答案：D5.基本偏差是指（）。

A、远离零线的偏差B、上偏差C、靠近零线的偏差D、下偏差正确答案：C6.如果空间两直线的三面投影都平行，则两直线一定（）。

A、平行B、交叉C、相交D、异面正确答案：A7.机械图样中，表示可见轮廓线采用( )。

A、粗实线B、细点画线C、细实线D、波浪线正确答案：A8.在空间既不平行也不相交的两直线，叫（）直线。

A、平行B、相交C、垂直D、交叉正确答案：D9.使用丁字尺及一组三角板至多可将一圆分成几等分( )。

A、6B、9C、12D、24正确答案：D10.将机件的某一部分向基本投影面投射所得的视图称为（）。

A、斜视图B、局部视图C、剖视图D、向视图正确答案：B11.点的x坐标越大，其位置越靠（）。

A、前B、右C、左D、后正确答案：C12.主视图与俯视图（）。

A、高平齐B、宽不等C、宽相等D、长对正正确答案：D13.重合断面的轮廓用（）画出。

A、波浪线B、粗实线C、点划线D、细实线正确答案：D14.截交线所围成的截面图形称为（）。

A、截平面B、截断面C、截切体D、截交线正确答案：B15.分规的用途是( )线段和等分线段。

A、量取B、等分与画圆C、转量长度与画圆D、画圆正确答案：A16.在圆柱（或圆锥）内表面形成的螺纹，称为（）。

A、表面螺纹B、内螺纹C、标准螺纹D、外螺纹正确答案：B17.具有过盈的配合称为（）。

机械制图试题（附答案）一、单选题（共26题，每题1分，共26分）1.右视图是（）。

A、由后向前投影B、由前向后投影C、由左向右投影D、由右向左投影正确答案：D2.按螺纹的用途可分为联结螺纹、和（）螺纹。

A、梯形B、普通C、运动D、传动正确答案：D3.相邻两牙在中径线上对应两点的距离指的是（）。

A、螺距B、导程C、牙型D、线数正确答案：A4.用剖切面完全地剖开机件后所得的视图，称为（）。

A、局部视图B、半剖视图C、全剖视图D、局部放大图正确答案：C5.当剖视图按投影关系配置，中间又没有其他图形隔开时，可省略（）。

A、箭头B、名称C、剖面符号D、标注正确答案：A6.某调整螺旋，采用双线粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，螺杆应转( )圈。

A、2.5B、3C、4D、2正确答案：D7.椭圆画法正确性较高的画法为( )。

A、三圆心画法B、同圆心画法C、四心圆画法D、二圆心画法正确答案：B8.已知空间点 A（10，15，20），B（8，5，10）则 B 点相对 A 点在（）A、右后下方B、左后下方C、右前上方D、右前下方正确答案：A9.锥度应注写在（）上，并于圆锥倾斜方向一致。

A、轮廓线B、指引C、基准线D、轴线正确答案：C10.在圆柱（或圆锥）内表面形成的螺纹，称为（）。

A、表面螺纹B、外螺纹C、内螺纹D、标准螺纹正确答案：C11.后视图是（）。

A、由后向前投影B、由前向后投影C、由左向右投影D、由右向左投影正确答案：A12.机械图样中，表示轴线、对称中心线等采用（）。

A、波浪线B、粗实线C、细实线D、细点画线正确答案：D13.主、左视图之间的投影关系为：（）。

A、高平齐B、长对正C、以上都不对D、宽相等正确答案：A14.平面图形或直线与投影面平行时，其投影反映实形或实长的性质，称为（）。

A、真实性B、类似性C、收缩性D、积聚性正确答案：A15.在判断重影点的可见性方面，若两点的水平投影重合，则视两点的正面投影（）值大者为可见。

机械制图题库及参考答案一、单选题（共26题，每题1分，共26分）1.点的x坐标越大，其位置越靠（）。

A、右B、前C、左D、后正确答案：C2.画旋转剖视图时应（）。

A、先剖切后旋转B、先旋转后剖切C、以上说法都不正确D、只剖切不旋转正确答案：A3.不可见轮廓线采用（）来绘制。

A、粗实线B、粗虚线C、细虚线D、细实线正确答案：C4.梯形螺纹常用于（）。

A、单方向传递动力B、连接管道C、连接零件D、传递动力正确答案：D5.在判断重影点的可见性方面，若两点的水平投影重合，则视两点的正面投影（）值大者为可见。

A、y 坐标B、z 坐标C、x 坐标D、不能判断正确答案：B6.直线从属于平面的条件是一直线经过属于平面的（）。

A、三点B、两点C、一点D、四点正确答案：B7.相邻两牙在中径线上对应两点的距离指的是（）。

A、螺距B、导程C、线数D、牙型正确答案：A8.画半剖视图时，剖视图与视图的分界线应该为（）。

A、对称中心线B、虚线C、实线D、剖面线正确答案：A9.具有间隙的配合称为（）。

A、间隙配合B、不明确性质C、过渡配合D、过盈配合正确答案：A10.截平面与立体表面的交线称为（）A、截交线B、相贯线C、相交线D、以上都不是正确答案：A11.锥度应注写在（）上，并于圆锥倾斜方向一致。

A、轮廓线B、基准线C、轴线D、指引正确答案：B12.如果同一机件上有四个部位需要局部放大表示时，若局部放大图图形相同或对称时，需要画出（）个局部放大图。

A、4B、2C、1D、3正确答案：C13.对于半剖视图，视图与剖视图的分界线是（）。

A、粗实线B、点画线C、虚线D、细实线正确答案：B14.一对互相啮合的齿轮它们的（）必须相等。

A、模数和齿数B、模数和压力角C、分度圆直径D、齿数正确答案：B15.表示组合体各组成部分相对位置的尺寸（）。

A、总体尺寸B、参考尺寸C、定形尺寸D、定位尺寸正确答案：D16.细点画线不能表达以下哪种结构（）。
