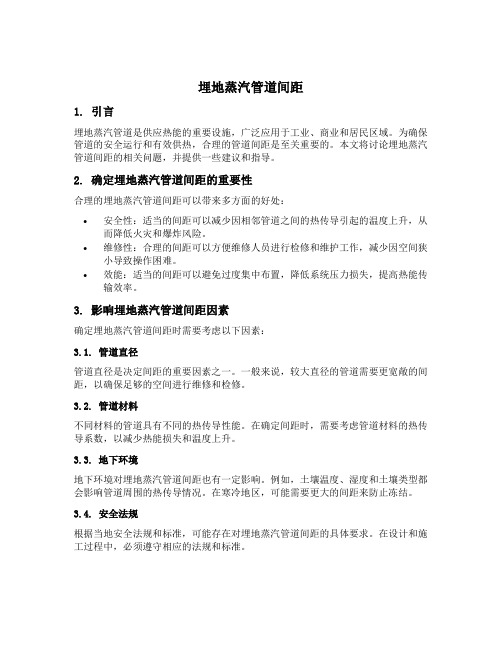

埋地天然气管道与直埋蒸汽管道间距的探讨

埋地蒸汽管道间距1. 引言埋地蒸汽管道是供应热能的重要设施，广泛应用于工业、商业和居民区域。

为确保管道的安全运行和有效供热，合理的管道间距是至关重要的。

本文将讨论埋地蒸汽管道间距的相关问题，并提供一些建议和指导。

2. 确定埋地蒸汽管道间距的重要性合理的埋地蒸汽管道间距可以带来多方面的好处：•安全性：适当的间距可以减少因相邻管道之间的热传导引起的温度上升，从而降低火灾和爆炸风险。

•维修性：合理的间距可以方便维修人员进行检修和维护工作，减少因空间狭小导致操作困难。

•效能：适当的间距可以避免过度集中布置，降低系统压力损失，提高热能传输效率。

3. 影响埋地蒸汽管道间距因素确定埋地蒸汽管道间距时需要考虑以下因素：3.1. 管道直径管道直径是决定间距的重要因素之一。

一般来说，较大直径的管道需要更宽敞的间距，以确保足够的空间进行维修和检修。

3.2. 管道材料不同材料的管道具有不同的热传导性能。

在确定间距时，需要考虑管道材料的热传导系数，以减少热能损失和温度上升。

3.3. 地下环境地下环境对埋地蒸汽管道间距也有一定影响。

例如，土壤温度、湿度和土壤类型都会影响管道周围的热传导情况。

在寒冷地区，可能需要更大的间距来防止冻结。

3.4. 安全法规根据当地安全法规和标准，可能存在对埋地蒸汽管道间距的具体要求。

在设计和施工过程中，必须遵守相应的法规和标准。

4. 埋地蒸汽管道间距计算方法确定合理的埋地蒸汽管道间距通常需要进行详细计算。

以下是常用的计算方法之一：4.1. 热传导计算根据管道材料的热传导系数、管道直径和环境温度，可以计算出管道周围的温度分布。

通过热传导计算，可以评估相邻管道之间的热交换情况，从而确定合适的间距。

4.2. 安全法规要求根据当地的安全法规和标准，确定埋地蒸汽管道间距的最小要求。

这些要求通常考虑了安全性、维修性和效能等因素。

5. 埋地蒸汽管道间距建议根据实际情况和经验，以下是一些建议和指导：•确保足够的空间用于维修和检修工作。

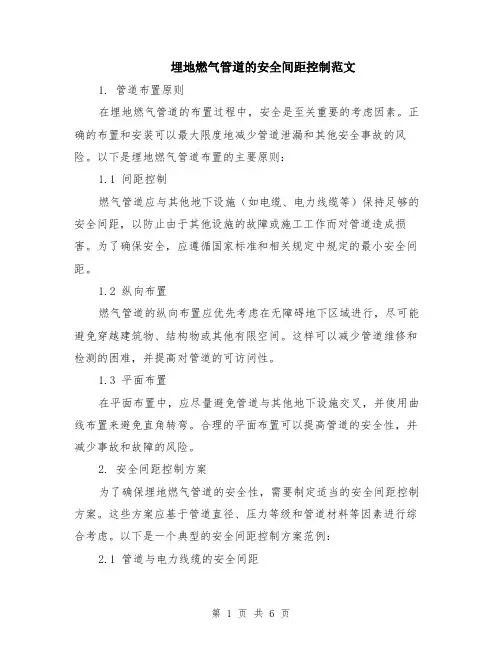

埋地燃气管道的安全间距控制范文1. 管道布置原则在埋地燃气管道的布置过程中，安全是至关重要的考虑因素。

正确的布置和安装可以最大限度地减少管道泄漏和其他安全事故的风险。

以下是埋地燃气管道布置的主要原则：1.1 间距控制燃气管道应与其他地下设施（如电缆、电力线缆等）保持足够的安全间距，以防止由于其他设施的故障或施工工作而对管道造成损害。

为了确保安全，应遵循国家标准和相关规定中规定的最小安全间距。

1.2 纵向布置燃气管道的纵向布置应优先考虑在无障碍地下区域进行，尽可能避免穿越建筑物、结构物或其他有限空间。

这样可以减少管道维修和检测的困难，并提高对管道的可访问性。

1.3 平面布置在平面布置中，应尽量避免管道与其他地下设施交叉，并使用曲线布置来避免直角转弯。

合理的平面布置可以提高管道的安全性，并减少事故和故障的风险。

2. 安全间距控制方案为了确保埋地燃气管道的安全性，需要制定适当的安全间距控制方案。

这些方案应基于管道直径、压力等级和管道材料等因素进行综合考虑。

以下是一个典型的安全间距控制方案范例：2.1 管道与电力线缆的安全间距当燃气管道与地下电力线缆交叉时，应保持一定的安全距离。

根据国家标准，对于铸铁、钢制和塑料制的管道，安全间距应不小于300mm。

对于玻璃钢制管道，安全间距可以适当减小至200mm。

2.2 管道与其他地下设施的安全间距除了电力线缆，燃气管道还需要与其他地下设施保持一定的安全间距。

具体的安全间距应根据实际情况进行评估，但一般不小于300mm。

2.3 管道的最小埋深为了保护管道免受外部力的损害，燃气管道应有足够的埋深。

根据相关规定，埋地燃气管道的最小埋深为750mm。

2.4 管道的并行布置当有多个燃气管道并行布置时，应保证各管道之间的安全间距。

一般来说，安全间距不小于管道直径的两倍。

3. 安全间距控制的环境因素除了管道布置和设计因素外，还需要考虑环境因素对安全间距的影响。

以下是一些常见的环境因素和相应的安全控制措施：3.1 地质和地形条件在土壤条件复杂或易冲刷的地区，应增加管道与其他地下设施之间的安全间距。

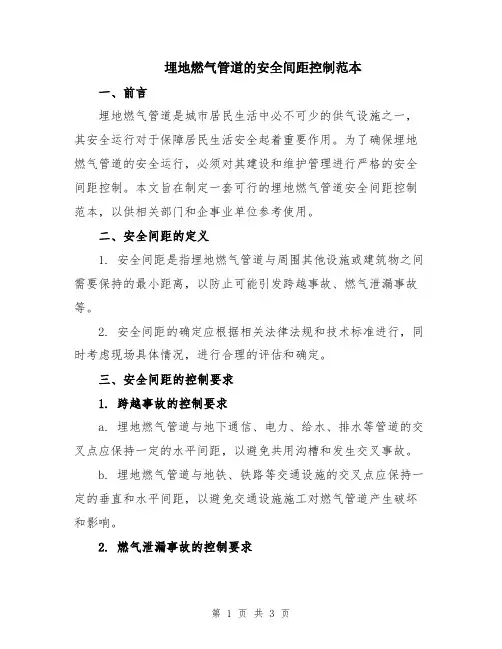

埋地燃气管道的安全间距控制范本一、前言埋地燃气管道是城市居民生活中必不可少的供气设施之一，其安全运行对于保障居民生活安全起着重要作用。

为了确保埋地燃气管道的安全运行，必须对其建设和维护管理进行严格的安全间距控制。

本文旨在制定一套可行的埋地燃气管道安全间距控制范本，以供相关部门和企事业单位参考使用。

二、安全间距的定义1. 安全间距是指埋地燃气管道与周围其他设施或建筑物之间需要保持的最小距离，以防止可能引发跨越事故、燃气泄漏事故等。

2. 安全间距的确定应根据相关法律法规和技术标准进行，同时考虑现场具体情况，进行合理的评估和确定。

三、安全间距的控制要求1. 跨越事故的控制要求a. 埋地燃气管道与地下通信、电力、给水、排水等管道的交叉点应保持一定的水平间距，以避免共用沟槽和发生交叉事故。

b. 埋地燃气管道与地铁、铁路等交通设施的交叉点应保持一定的垂直和水平间距，以避免交通设施施工对燃气管道产生破坏和影响。

2. 燃气泄漏事故的控制要求a. 埋地燃气管道与建筑物、车辆等敏感区域的距离应保持一定的安全距离，以避免燃气泄漏引发火灾、爆炸等事故。

b. 埋地燃气管道周围应进行足够的管线标识和警示，以便发生泄漏时能够及时发现和处理。

3. 防腐蚀和维护的控制要求a. 埋地燃气管道与高压输气管道、大型化工厂等重要设施的距离应保持一定的安全距离，以防止腐蚀或侵蚀导致燃气泄漏。

b. 埋地燃气管道的维护需要便于操作和施工，因此与其他设施或建筑物之间应保持一定的间距，以确保维护的便捷性。

四、安全间距的评估和确定方法1. 主要依据a. 国家相关法律法规和技术标准。

b. 燃气管道设计规程。

2. 评估方法a. 实地测量和勘察，了解燃气管道周围的现场环境和相关设施。

b. 根据相关法律法规和技术标准，进行安全间距的计算和评估。

c. 根据现场的具体情况，进行合理的判断和确定。

3. 确定方法a. 将评估的结果与相关法律法规和技术标准进行对比，确定最终的安全间距。

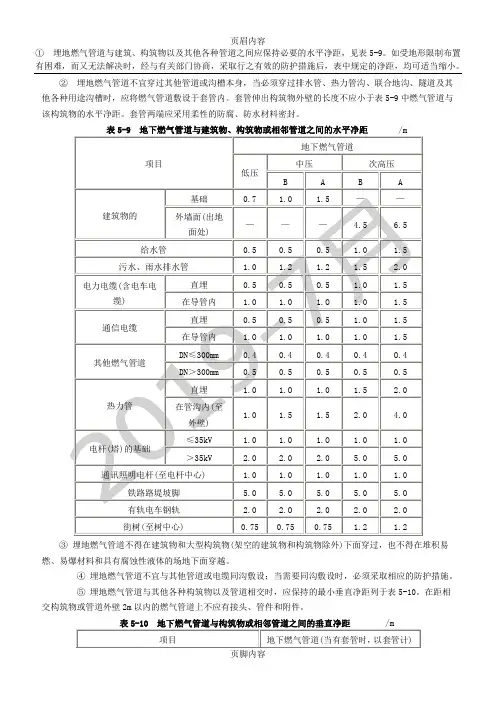

①埋地燃气管道与建筑、构筑物以及其她各种管道之间应保持必要的水平净距,见表5-9。

如受地形限制布置有困难,而又无法解决时,经与有关部门协商,采取行之有效的防护措施后,表中规定的净距,均可适当缩小。

②埋地燃气管道不宜穿过其她管道或沟槽本身,当必须穿过排水管、热力管沟、联
合地沟、隧道及其她各种用途沟槽时,应将燃气管道敷设于套管内。

套管伸出构筑物外壁
的长度不应小于表5-9中燃气管道与该构筑物的水平净距。

套管两端应采用柔性的防腐、防水材料密封。

③埋地燃气管道不得在建筑物与大型构筑物(架空的建筑物与构筑物除外)下面穿过,也不得在堆积易燃、易爆材料与具有腐蚀性液体的场地下面穿越。

④埋地燃气管道不宜与其她管道或电缆同沟敷设;当需要同沟敷设时,必须采
取相应的防护措施。

⑤埋地燃气管道与其她各种构筑物以及管道相交时,应保持的最小垂直净距列于表5-10。

在距相交构筑物或管道外壁2m以内的燃气管道上不应有接头、管件与附件。

⑥⑥聚乙烯燃气管道与供热管之间的水平净距不应小于表5-11的规定。

与其她建筑物、构筑物的基础或相邻管道之间的水平净距应符合表5-9的规定。

⑦聚乙烯燃气管道与各类地下管道或设施的垂直净距不应小于表5-12的规定。

蒸汽管道直埋敷设设计的探讨杨平修高远摘要：探讨蒸汽管道直埋敷设和补偿、固定墩设置防滑移及倾覆、系统的排汽和疏水关键词：蒸汽管道直埋敷设固定墩防滑移和倾覆排气和疏水0．引言蒸汽直埋管道敷设已被广泛的应用于城市热力网设计，下面笔者就设计、协助热力公司进行现场热力系统调试中，对蒸汽管道直埋敷设遇到的问题进行探讨。

在蒸汽直埋管道工程设计过程中，应根据热负荷的大小和发展情况，按照蒸汽的压力、温度和地形、土壤结构等因素进行设计计算、选择管材及保温结构，设置补偿器和控制阀门以及排汽阀、疏水阀，布置直埋管道固定支墩。

1．蒸汽管道直埋敷设和补偿（1）蒸汽管道的直埋敷设蒸汽管道直埋敷设主要为城市热力管网的热源管道，目前常用的预制直埋保温管最高运行温度为140℃，蒸汽压力小于0.3MPa。

压力大于0.3MPa的蒸汽直埋保温管道，其保温应根据介质温度采用五层高温复式保温结构形式，由工作钢管向外分为硅酸铝减阻层、硅酸钙瓦高温隔热层、铝箔反射层、聚氨脂保温层及高密度聚乙烯保护层。

其技术指标必须符合《高密度聚乙烯外护管聚氨脂泡沫塑料预制直埋保温管》CJ/T114的要求。

蒸汽管道采用直埋敷设与传统的地沟敷设相比具有占地少、不需砌地沟、不需做防水工程、施工周期短等优点，在保证施工质量的前提下，直埋敷设在地下的蒸汽管道维护工作量小，直埋敷设的蒸汽管道使用寿命可达40～50年，而地沟敷设的蒸汽管道使用寿命仅20年。

由于复合保温埋地蒸汽管各保温材料与管道紧密结合，没有缝隙，保护层也是严密的，加上土壤也起保温作用，减少热损失，节能效果好，很适合城市热力建设的需要。

（2）直埋蒸汽管道的补偿埋地蒸汽管道分有补偿敷设和无补偿敷设两种，无补偿埋地管道适用距离较短，平面、立面管道转角较多，且可通过转角管段达到自然补偿。

有补偿敷设的蒸汽埋地管道常用的补偿器有直埋外压式波纹补偿器和直埋全密封防腐波纹补偿器。

在设计中应注意，在主直干管上宜选择直埋外压式波纹补偿器，应成对布置，且应法兰连接。

①埋地燃气管道与建筑、构筑物以及其他各种管道之间应保持必要的水平净距，见表5-9。

如受地形限制布置有困难，而又无法解决时，经与有关部门协商，采取行之有效的防护措施后，表中规定的净距，均可适当缩小。

②埋地燃气管道不宜穿过其他管道或沟槽本身，当必须穿过排水管、热力管沟、联合地沟、隧道及其
他各种用途沟槽时，应将燃气管道敷设于套管内。

套管伸出构筑物外壁的长度不应小于表5-9中燃气管道与
该构筑物的水平净距。

套管两端应采用柔性的防腐、防水材料密封。

③埋地燃气管道不得在建筑物和大型构筑物(架空的建筑物和构筑物除外)下面穿过，也不得在堆积易燃、易爆材料和具有腐蚀性液体的场地下面穿越。

④埋地燃气管道不宜与其他管道或电缆同沟敷设；当需要同沟敷设时，必须采取相应的防护措施。

⑤埋地燃气管道与其他各种构筑物以及管道相交时，应保持的最小垂直净距列于表5-10。

在距相
交构筑物或管道外壁2m以内的燃气管道上不应有接头、管件和附件。

⑥⑥聚乙烯燃气管道与供热管之间的水平净距不应小于表5-11的规定。

与其他建筑物、构筑物的基础或相邻管道之间的水平净距应符合表5-9的规定。

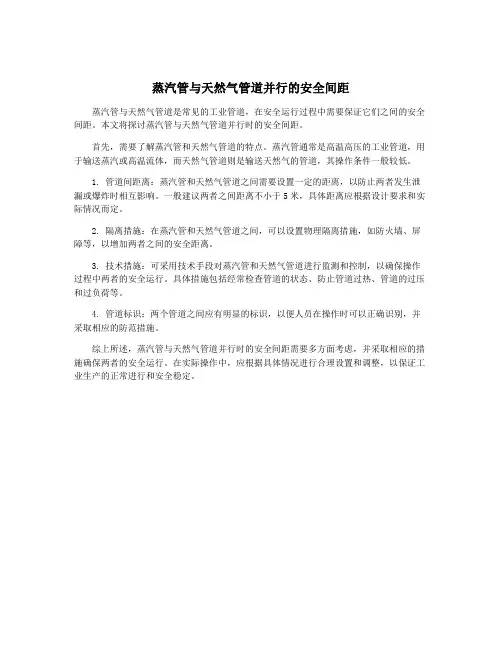

蒸汽管与天然气管道并行的安全间距
蒸汽管与天然气管道是常见的工业管道，在安全运行过程中需要保证它们之间的安全间距。

本文将探讨蒸汽管与天然气管道并行时的安全间距。

首先，需要了解蒸汽管和天然气管道的特点。

蒸汽管通常是高温高压的工业管道，用于输送蒸汽或高温流体，而天然气管道则是输送天然气的管道，其操作条件一般较低。

1. 管道间距离：蒸汽管和天然气管道之间需要设置一定的距离，以防止两者发生泄漏或爆炸时相互影响。

一般建议两者之间距离不小于5米，具体距离应根据设计要求和实际情况而定。

2. 隔离措施：在蒸汽管和天然气管道之间，可以设置物理隔离措施，如防火墙、屏障等，以增加两者之间的安全距离。

3. 技术措施：可采用技术手段对蒸汽管和天然气管道进行监测和控制，以确保操作过程中两者的安全运行。

具体措施包括经常检查管道的状态、防止管道过热、管道的过压和过负荷等。

4. 管道标识：两个管道之间应有明显的标识，以便人员在操作时可以正确识别，并采取相应的防范措施。

综上所述，蒸汽管与天然气管道并行时的安全间距需要多方面考虑，并采取相应的措施确保两者的安全运行。

在实际操作中，应根据具体情况进行合理设置和调整，以保证工业生产的正常进行和安全稳定。

埋地燃气管道的安全间距控制是为了确保燃气管道的正常运行和安全使用，防止潜在的安全隐患和事故发生。

本文将从燃气管道基本知识、安全间距的定义和要求、安全间距的控制方法等方面进行详细介绍。

一、燃气管道基本知识1.1 燃气管道的种类燃气管道可分为地下埋设管道和地面埋设管道两种。

地下埋设管道主要用于城市输气网络，供应大规模用户；地面埋设管道主要用于小区和小型厂矿建筑物的供气。

1.2 燃气管道的结构燃气管道主要由管材、接头、阀门、保温层等组成。

常见的管材有钢管、钢塑复合管、PE管等。

1.3 燃气管道的使用条件燃气管道的使用条件主要包括输气条件、输送计算和控制、安全设计和操作等。

输气条件主要包括供气压力、温度和流量等。

二、安全间距的定义和要求2.1 定义安全间距是指管道与管道、管道与设施物之间的距离。

安全间距的大小影响着管道使用的安全性和运行的可靠性。

2.2 要求（1）燃气管道与其他地下管线的安全间距要满足设计规范的要求，一般为300mm以上。

（2）燃气管道与地面以上建筑物、构筑物的安全间距要满足建筑设计规范的要求，一般为1米以上。

（3）燃气管道与地下建筑物、设施和构筑物的安全间距要满足地下建筑设计规范的要求，一般为1.5米以上。

（4）燃气管道与植物的安全间距要满足园林设计规范的要求，一般为0.5米以上。

（5）燃气管道与高压输气管道的安全间距要满足输气管道设计规范的要求，一般为10米以上。

三、安全间距的控制方法3.1 控制原则安全间距的控制原则主要包括燃气管道在输气过程中需要保持一定的安全距离，同时还需要考虑到管道的运维和维修等因素。

3.2 控制方法（1）燃气管道与其他地下管线的安全间距可通过合理布局和埋设方式来控制。

可采用层次布置、错开布设等方法，避免与其他地下管线交叉。

（2）燃气管道与地面以上建筑物、构筑物的安全间距可通过管道埋深来控制。

一般要求管道埋深不小于1米，以保证管道不受地面运动和施工活动的影响。

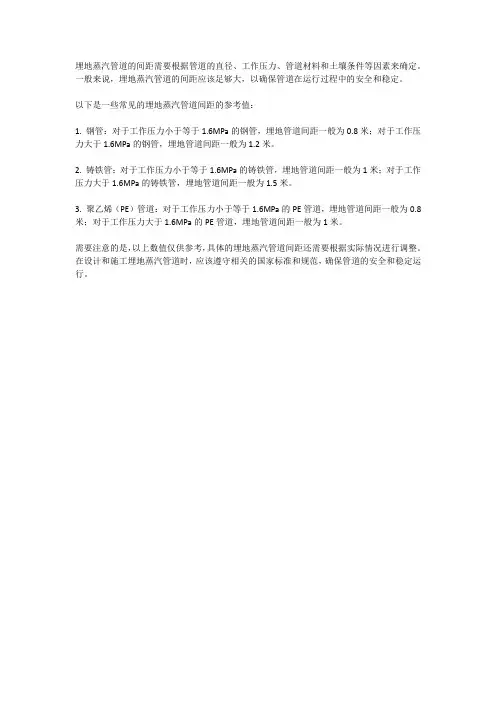

埋地蒸汽管道的间距需要根据管道的直径、工作压力、管道材料和土壤条件等因素来确定。

一般来说，埋地蒸汽管道的间距应该足够大，以确保管道在运行过程中的安全和稳定。

以下是一些常见的埋地蒸汽管道间距的参考值：
1. 钢管：对于工作压力小于等于1.6MPa的钢管，埋地管道间距一般为0.8米；对于工作压力大于1.6MPa的钢管，埋地管道间距一般为1.2米。

2. 铸铁管：对于工作压力小于等于1.6MPa的铸铁管，埋地管道间距一般为1米；对于工作压力大于1.6MPa的铸铁管，埋地管道间距一般为1.5米。

3. 聚乙烯（PE）管道：对于工作压力小于等于1.6MPa的PE管道，埋地管道间距一般为0.8米；对于工作压力大于1.6MPa的PE管道，埋地管道间距一般为1米。

需要注意的是，以上数值仅供参考，具体的埋地蒸汽管道间距还需要根据实际情况进行调整。

在设计和施工埋地蒸汽管道时，应该遵守相关的国家标准和规范，确保管道的安全和稳定运行。
