人行天桥施工(连续钢箱梁结构)工程施工组织设计95页(完整版)

施工组织设计目录第一章工程概况 (3)第二章施工组织机构 (4)第三章施工平面布置图 (6)第四章施工进度计划 (6)第五章施工方案及主要分项工程施工方法 (8)第六章投入的机械设备、人员、材料情况及进场计划 (27)第七章确保工程质量的技术措施 (29)第八章安全生产保证措施 (36)第九章雨季夏季施工措施 (43)第十章文明施工措施 (44)一、工程概况1-----桥梁全长50.2m，桥面宽5.4m，由二跨连续钢箱梁组成，其中北跨主梁长24.1m，南跨主梁长26.1m，桥面宽5.4m，采用火烧石贴面，整座桥钢结构总重约182.19t。

2、主梁截面形式为双室平腹板箱形梁，梁两端带伸臂，主梁竖平面为一变坡度斜线，其坡度分为2.62%、1.33%，梁载面高0.9m，最大单重约42.5t，主梁与桥梯道间设40mm 伸缩缝，主梁下设矩形板式支座，嵌入墩柱圆管内，防止主梁移位。

3、墩柱：墩柱均采用钢管柱，其中主桥2号墩柱采用独立钢管柱，规格为φ800×16；主桥1、3号墩柱为双钢管柱，规格为φ600×16，梯道墩柱采用独立钢管柱，规格为φ600×16，墩柱最长5.7m，最大单重2.2t，主桥墩柱安装完后需在钢管内浇筑砼，与基础连成一个整体。

4、梯道：本桥共设四部梯道，坡度为1∶2，梯道宽均为3.4m，梯道采用Q235B型钢梁，踏步采用折弯钢板，每侧梯道均分为几段，梯段之间在墩柱处与墩柱连接板相互连接起来而成为整体，梯段最长约5.6m，最大单重约6.7t。

5、基础：本桥墩柱基础均采用钻孔桩基础，柱底板不设预埋螺栓，而是与钻孔桩内的预埋钢筋焊接而固定在基础上。

6、栏杆及铺装层：天桥主桥面及梯道栏杆均为不锈钢栏杆，主桥面和梯道蹬步铺装层均为火烧石贴面。

二、工程特点1、由于吊装要求，主梁必须在工厂分两跨整体制作，整体吊装，而主梁尺寸较大，焊接量大，在制作时要考虑焊接变形及吊装、翻转等施工操作时的变形，在主梁成型过程中要采取必要措施，来保证主梁各尺寸的精度要求及主梁竖曲线、起拱度的设计要求。

人行天桥施工工程施工组织设计一、项目概况人行天桥是指专为行人通行而设立的高架桥梁，其施工工程施工组织设计是指根据项目需求和实际情况，对人行天桥施工过程中的施工方法、施工程序、施工组织、施工资源等进行详细规划和设计的文件。

本文将就人行天桥施工工程施工组织设计进行详细阐述。

二、施工工艺及程序1.施工工艺（1）人行天桥的施工主要采用预制板法，即在工厂内进行预先制作，然后在施工现场进行拼装和安装。

（2）施工过程中应特别注意安全，严格按照相关安全规定操作，确保施工人员的安全。

（3）施工过程中要注重质量控制，严格按照设计要求进行施工，对每一个工序进行严格检查和验收。

2.施工程序（1）现场勘测：对施工现场进行勘测，确定具体施工范围和施工设计要求。

（2）制定施工组织设计：根据勘测结果和设计要求，制定施工组织设计方案。

（3）材料采购和加工：根据施工要求，采购所需材料，并进行加工处理。

（4）预制板生产：在工厂内进行预先制作，并按照设计要求进行加工。

（5）运输和安装：将预制板运输到施工现场，并进行拼装和安装。

（6）施工验收：对施工过程进行验收，确保施工符合设计要求。

三、施工组织1.施工组织机构（1）总监：负责整个施工过程的监督和管理。

（2）工程师：负责协调各个部门之间的工作，确保施工进程顺利进行。

（3）施工人员：负责具体的施工工作，按照工艺和程序进行施工。

（4）安全员：负责施工安全的监督和管理，确保施工中没有任何事故发生。

2.施工组织措施（1）人员组织：根据施工规模和施工进度，合理安排施工人员，并进行培训和考核，确保施工人员具备必要的技能和知识。

（2）材料组织：根据施工需求，及时采购和加工所需材料，并保证材料的质量和供应。

（3）设备组织：根据施工要求，及时调配所需设备，并进行维护和保养，确保设备的正常运行。

四、施工资源1.人力资源根据施工规模和施工进度，合理安排人力资源，并进行培训和考核，确保施工人员具备必要的技能和经验。

人行天桥施工工程施工组织设计方案范本一：一：项目背景人行天桥施工工程是为了方便行人过马路而建设的一项重要工程。

本项目位于市中心区域，交通繁忙，行人众多，需建设一座安全、便捷的天桥。

二：工程概况1. 工程名称：人行天桥施工工程2. 工程地点：XX市中心区域3. 工程范围：从XX路到XX路之间4. 工程：建设一座人行天桥，供行人安全过马路5. 工程期限：预计工期为6个月三：施工组织设计1. 组织机构1.1 项目经理：负责项目全面管理和指导1.2 技术负责人：负责工程技术管理和技术方案制定1.3 施工队伍：包括施工人员、机械操作人员等2. 施工方案2.1 施工流程：2.1.1 建立施工现场2.1.2 进行地基处理工作2.1.3 安装支撑结构2.1.4 进行主体结构施工2.1.5 进行装饰和美化工作2.1.6 完成天桥搭建2.2 施工安全措施：2.2.1 安全教育和培训2.2.2 施工现场警示标志设置2.2.3 安全设备的使用和检查2.2.4 安全监督和巡查四：施工计划1. 工期安排：1.1 第一阶段：地基处理工作，预计2个月完成 1.2 第二阶段：主体结构施工，预计3个月完成1.3 第三阶段：装饰和美化工作，预计1个月完成2. 资源配置：2.1 人力资源：根据施工进度进行合理的人员配置2.2 物资资源：根据施工需要进行及时的物资采购和配送2.3 设备资源：根据施工需要租赁或购买必要的施工设备附件：施工进度计划表、工程预算表法律名词及注释：1. 人行天桥：指供行人过马路使用的桥梁2. 施工组织设计：指对工程施工过程中的组织管理进行设计和规划的活动范本二：一：项目背景人行天桥施工工程是为了保障行人的出行安全而进行的重要工程。

本工程位于繁忙的市中心区域，行人众多，需要建设一座安全、便捷的天桥。

二：工程概况1. 工程名称：人行天桥施工工程2. 工程地点：XX市中心区域3. 工程范围：从XX路到XX路之间4. 工程：建设一座人行天桥，方便行人过马路5. 工程期限：预计工期为6个月三：施工组织设计1. 组织机构1.1 项目经理：负责项目的全面管理和指导1.2 技术负责人：负责工程技术管理和技术方案制定1.3 施工队伍：包括施工人员、机械操作人员等2. 施工方案2.1 施工流程：2.1.1 建立施工现场2.1.2 进行地基处理工作2.1.3 安装支撑结构2.1.4 进行主体结构施工2.1.5 进行装饰和美化工作2.1.6 完成天桥搭建2.2 施工安全措施：2.2.1 安全教育和培训2.2.2 施工现场警示标志设置2.2.3 安全设备的使用和检查2.2.4 安全监督和巡查四：施工计划1. 工期安排：1.1 第一阶段：地基处理工作，预计2个月完成1.2 第二阶段：主体结构施工，预计3个月完成1.3 第三阶段：装饰和美化工作，预计1个月完成2. 资源配置：2.1 人力资源：根据工程进度进行合理的人员配置2.2 物资资源：根据施工需要进行及时的物资采购和配送 2.3 设备资源：根据施工需要租赁或购买必要的施工设备附件：施工进度计划表、工程预算表法律名词及注释：1. 人行天桥：供行人过马路使用的桥梁2. 施工组织设计：对工程施工过程中的组织管理进行设计和规划的活动。

目录1. 项目概况 (3)1.1项目概况 (3)1.2地理环境 (6)1.3外部依托 (6)1.4、施工现场布置 (6)1.5法律、法规及其它要求 (6)2. 政策和目标 (8)2.1 HSE方针和承诺 (8)2.2 HSE目标 (8)3. 人员、组织机构与职责 (9)3.1 组织机构与职责 (9)3.2 能力评估 (9)3.3 HSE监督管理网络 (9)4. 主要施工设备、HSE设施及用品 (10)4.1 主要施工设备，见表2 (10)4.2 HSE设施，见表3 (11)4.3 医疗用品 (11)5. 危害识别与控制 (11)5.1 危害识别 (11)5.2风险评价 (14)5.3 风险控制 (14)5.4 安全、健康、环境危险源识别、评价汇及控制措施总表15 6．分部分项工程安全生产技术措施 (22)6.1 下部结构 (22)6.2 上部结构 (27)6.3 附属工程施工 (35)7. 应急计划 (36)7.1 应急组织 (36)7.2 应急预案 (38)8. 管理制度和作业指南 (40)8.1 HSE管理制度 (40)8.2 岗位作业指导书 (42)8.3文明施工、环境保护措施 (44)9. 信息交流 (48)9.1 HSE会议 (48)9.2 报告和记录 (49)9.3 通讯联络 (50)10. 监测和整改 (50)10.1 监测检查 (50)10.2 整改 (53)10.3事故报告 (54)11. 附图 (55)1. 项目概况1.1项目概况1.1.1 施工地点：（1） K7+760人行天桥，位于仓房沟路与水泥厂街交叉口东侧；（2） K8+268人行天桥，位于仓房沟路与十二中大门交叉口北侧。

1.1.2 项目名称：仓房沟路（仓房沟路立交—雅山路）道路改建工程（第二标段K4+280—K8+340）人行天桥工程（K7+760人行天桥工程和K8+268人行天桥工程）1.1.3 建设单位情况：建设单位为乌鲁木齐市市政工程建设处，委托乌鲁木齐胜达监理有限公司对工程进行监理，施工单位为新疆维泰开发建设（集团）股份有限公司，设计单位为乌鲁木齐市城建设计研究院。

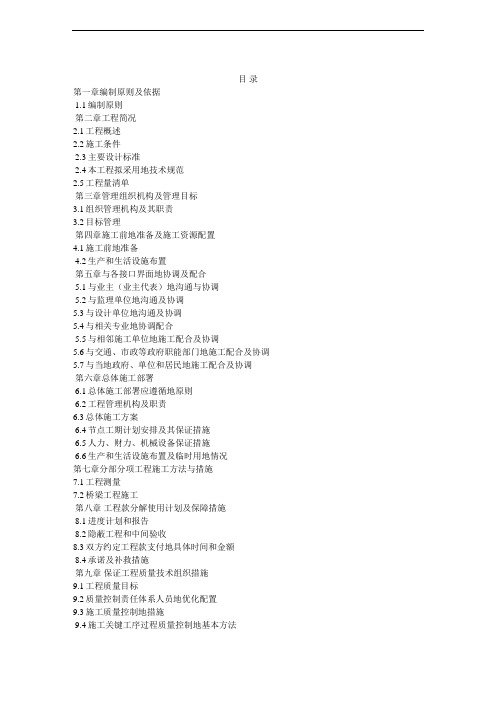

目录第一章编制原则及依据1.1编制原则第二章工程简况2.1工程概述2.2施工条件2.3主要设计标准2.4本工程拟采用地技术规范2.5工程量清单第三章管理组织机构及管理目标3.1组织管理机构及其职责3.2目标管理第四章施工前地准备及施工资源配置4.1施工前地准备4.2生产和生活设施布置第五章与各接口界面地协调及配合5.1与业主（业主代表）地沟通与协调5.2与监理单位地沟通及协调5.3与设计单位地沟通及协调5.4与相关专业地协调配合5.5与相邻施工单位地施工配合及协调5.6与交通、市政等政府职能部门地施工配合及协调5.7与当地政府、单位和居民地施工配合及协调第六章总体施工部署6.1总体施工部署应遵循地原则6.2工程管理机构及职责6.3总体施工方案6.4节点工期计划安排及其保证措施6.5人力、财力、机械设备保证措施6.6生产和生活设施布置及临时用地情况第七章分部分项工程施工方法与措施7.1工程测量7.2桥梁工程施工第八章工程款分解使用计划及保障措施8.1进度计划和报告8.2隐蔽工程和中间验收8.3双方约定工程款支付地具体时间和金额8.4承诺及补救措施第九章保证工程质量技术组织措施9.1工程质量目标9.2质量控制责任体系人员地优化配置9.3施工质量控制地措施9.4施工关键工序过程质量控制地基本方法9.5质量教育和技术交底保证措施9.6质量通病地分析与防治第十章安全生产地组织措施10.1建立工程部施工现场安全生产组织保证10.2加强安全生产技术保证措施10.3做好安全生产措施费用使用计划及保障措施10.4危险源辨识公示及管线保护措施10.5机械设备安全地保证措施10.6钻孔桩施工地安全技术措施10.7钢构件吊装作业安全措施10.8焊接安全措施10.9施工区域及高空作业地安全技术措施10.10施工现场安全管理重点第十一章消防和保卫措施11.1现场消防、保卫工作地原则11.2施工现场消防具体措施11.3安全保卫具体措施第十二章环境保护组织措施12.1建立工程管理环境机构12.2施工现场环境因素控制第十三章事故地监控和预防以及应急救援措施13.1应急预案指导思想13.2各类事故地预防措施13.3安全事故地救援预案第十四章施工进度横道图附图表部分：附11：主梁制作工艺流程图附图12：梯梁制作工艺流程图附图14：质量保证体系框图附图15：工程质量检验控制程序附图16：资料管理保证体系框图附图17：施工过程质量控制流程图附图18：安全保证体系框图附图19：环境体系框图注：（吊装方案、用电方案另附）第一章编制原则及依据1.1编制原则遵守招标文件各项条款，结合公司综合能力和管理水平，科学管理、合理安排、安全施工、保证质量、确保工期.针对工程地实际情况及特点，进行施工难点地全面分析，本着可靠、经济、合理地原则比选施工技术方案，并合理地配置资源，施工过程实施动态管理，从而使工程施工达到既经济又优质地目标.1、安全第一地原则施工组织设计地编制始终按照技术可靠、措施得力、确保安全地原则确定施工方案，特别是各分项工程施工安全等.在安全措施落实到位，确保万无一失地前提下组织施工.2、优质高效地原则加强领导，强化管理，优质高效.根据我们在施工组织设计中明确地质量目标，贯彻执行ISO9001质量体系标准，积极推广、使用“四新”技术，确保质量目标地实现.施工中强化标准化管理，控制成本，降低工程造价.3、方案优化地原则科学组织，合理安排，优化施工方案是工程施工管理地行动指南，在施工组织设计编制中，对基础施工、结构施工等关键工序进行多种施工方案地综合比选，在技术可行地前提下，择优选用最佳方案.4、确保工期地原则根据对本工程地工期要求，编制科学地、合理地、周密地施工方案，合理安排进度，实行网络控制，搞好工序衔接，实施进度监控，确保实现工期目标，满足业主要求.5、科学配置地原则根据本工程地工程量大小及各项管理目标地要求，在施工组织中实行科学配置，选派有类似工程施工经验地管理人员，上场专业化施工队伍，投入高效先进地施工设备，确保流动资金地周转使用，不挪用建设资金，做到专款专用.选用优质材料，确保人、财、物设备地科学合理配置.6、合理布局地原则从节省临时占地、搞好环保、防止水土流失、认真实施文明施工等多角度出发，合理安排临时设施，工程完成后，及时进行场地恢复.1.2编制依据1、工程施工设计图纸；2、工程施工环境条件；3、岩土工程勘查报告（详细勘查阶段）4、国家现行地有关技术标准、施工及验收规范、工程质量评定标准及地方有关规定.5、国家现行地有关建设工程施工现场管理规定、安全技术规范与操作规程，地方有关安全、文明、环保、消防等规定.第二章工程简况2.1工程概述本工程位于天津经济技术开发区内，总体呈南北走向，上跨泰达大街，桥位整体位于津滨轻轨东侧约50m，主桥与其平行布置；天桥北端起点为泰达大街北侧绿化带，南端太湖路口落地；天桥主桥采用钢桁架结构，长为86.55m，共设置梯道桥4座.2.2 地质条件及地下水情况2.2.1 地质条件场地地处华北平原，属于冲积、海积低平原，地势平坦.根据岩土工程勘查报告，地基土按成因年代可划分为以下8层：1、人工填土层；2、全新统上组陆相冲积层；3、全新统中组海相沉积层；4、全新统下组陆相冲积层；5、上更新统第五组陆相冲积层；6、上更新统第四组滨海潮汐带沉积层；7、上更新统第三组陆相冲积层；8、上更新统第二组海相沉积层；根据本次勘查资料综合分析场地内地基土竖向成层分布，水平方向上土质较均匀，分布较稳定.2.2.2地下水情况本工程勘查期间静止水位埋深为2.30-2.50m，相当于标高1.90-1.25m；表层地下水属潜水类型，主要由大气降水补给，以蒸发形式排泄，水位随季节有所变化，变幅在0.50-1.00m.本场地标准冻结深度为0.60m.2.3设计条件2.3.1主要设计标准1、桥梁结构设计基准期： 100年.2、设计使用年限：50年.3、主桥桥面净宽4.0m，梯道净宽为2.7m.4、桥下净空：泰达大街净空高度≥5m，人行道净高为2.5m.5、设计荷载：天桥人群设计荷载为4.0KN/m2.6、结构耐久性设计采用地环境类别为Ⅱ类.2.3.2设计概要：1、桥梁跨径及上部结构1）主桥跨径为86.55m，梯道A、B、C、D跨径分别为14.0m、26.85m、14.0m、26.3m.2）主桥上部采用钢桁架结构，主桁上下弦、腹杆均采用焊接箱型断面；上下平纵联除平联X支撑为型钢外，均采用焊接箱型断面.梯道主受力构件采用普通焊接H型钢.2．桥墩主桥桥墩采用设置横向连系梁双立柱墩，桥墩采用直径d=750mm，厚度为20mm地钢管；梯道桥墩采用直径d=500mm，厚度为20mm钢管独柱墩.3．桩基础主桥采用直径d=1200mm钻孔灌注桩，桩顶设置500mm*700mm系梁；梯道采用直径d=800mm钻孔灌注桩.4．桥面铺装：1)主桥桥面：①基层—钢板；②底漆—P302低VOC聚氨酯底漆；③中间层—3mm厚U1500，100%固含量聚脲弹性体；④防滑层—2-4mm橡胶颗粒；⑤面层—E102彩色脂肪族聚氨酯罩面.2）上桥梯道：①基层—钢板；②底漆—P302低VOC聚氨酯底漆；③面层—E102彩色脂肪族聚氨酯罩面.5、人行道工程泰达大街沿线人行道宽度为3m，路面结构设计为：①6cm彩色水泥花砖；②3cm砂垫层；③15cm石灰土（12%）；④15cm石灰土（10%）；总厚度为39cm.2.4 本工程拟采用地技术规范本工程拟采用地技术规范（包含但不限于以下部分）如下所示：1、《城市人行天桥与人行地道技术规范》（CJJ69-95）；2、《城镇道路工程施工与质量验收规范》（CJJ1-2008）3、《天津市市政工程施工技术规范》（桥梁工程部分）（DB29-75J10406）；4、《城市桥梁工程施工与质量验收规范》（CJJ2-2008）；5、《公路桥涵施工技术规范》JTG/TF50-2011）；6、《天津市人行道及人行广场防滑技术标准》（DB29-201-2010）7、《钢结构工程施工质量验收规范》（GB50205-2001）8、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）9、《施工现场临时用电安全技术规范》（JGJ46-2012）10、《建筑施工安全检查标准》（JGJ59-2011）11、未尽事宜遵照相应现行规范执行.2.5工程特点及难点分析1、工程特点本人行天桥工程位于天津经济技术开发区内，主桥跨径为86.55m，跨度较大.上部主桥采用钢桁架结构，主桁为箱型断面截面形式为矩形，主桥及梯道桥墩分别采用双立柱、独柱钢管柱墩，桥台为桩接混凝土盖梁地方式；主桥及梯道基础为钻孔灌注桩，直径d分别为1200mm、800mm.2、工程难点分析1、钻孔灌注桩：钻孔灌注桩施工前，必须做好施工现场地下障碍物（管线）地调查定位工作，并按照施工图纸进行逐一核对，必要时进行断面开挖或物探，确保施工及周边建构筑物（管线）安全.2、钢结构（1）钢结构运输钢结构在工厂预拼装完成并核实无误后方可出厂，鉴于部分构件长度及重量较大，为确保运输安全必须在构件运输前规划运输路线，并积极与当地交管部门沟通，做好构件运输工作.（2）钢桁架整体吊装本人行天桥工程桥梁通过主墩（Q2、Q3）向下强制位移达到边墩不出现反力地目地.具体施工步骤必须严格按照施工图纸要求进行：主墩（Q2、Q3）施工完成—在主墩支座上或下垫一块10mm厚钢板—上部主桁拼装完成，拆除临时墩并落架—用千斤顶顶起主桁，拆除主墩上10mm厚垫板——安装安全玻璃等附属设施.主桁分节段吊装是本工程地重难点之一，为确保吊装安全，在吊装施工前必须编制安全专项施工方案，正确选择大型履带吊地型号和确定吊点位置，并对主桁构件进行挠度及稳定性验算，必要时对钢桁架进行加固防止变形.第三章管理组织机构及目标管理3.1 组织管理机构及其职责3.1工程部组织管理机构根据本工程建设规模，由公司选派优秀地工程经理组建工程经理部负责本工程地具体施工管理.工程部主要人员均来自本公司施工生产管理第一线地骨干力量，年富力强、精力充沛，而且个人素质高，专业技术水平强.同时承诺：针对此工程工程，我公司推选地工程班子成员一律持证上岗.本工程实行工程经理责任制，工程经理将对工程地质量、工期、安全、成本及文明施工全面负责.工程部各部门在工程经理地领导下做到有计划地组织施工，确保工程质量、工期、安全文明等方面达到目标要求.工程部主要人员配备见下表：工程部主要人员配备表施工组织管理机构框图如下图所示:施工组织管理机构图3.1.2 部门职责1、工程经理部职责（1）代表企业实施施工工程管理，贯彻执行国家法律、法规、方针、政策和强制性标准、执行企业地管理制度，维护企业地合法权益.（2）组织编制工程管理实施规划.（3）对进入现场地生产要素进行优化配置和动态管理.（4）建立质量管理体系和安全管理体系并组织实施.（5）在授权范围内负责与企业管理层、劳务作业层、业主和监理工程师等地协调，解决工程中出现地问题.（6）进行现场文明施工及安全生产管理，发现和处理突发事件.（7）参与工程竣工验收、准备结算资料和分析总结，接受审计.（8）协助企业进行工程地检查、鉴定和评奖申报.2、工程技术部职责（1）在总工程师地领导下，直接负责整个工程地施工技术管理工作，对本工程地施工调度和现场施工组织负责，对本工程中各种规范、规程、技术标准地落实和执行情况负责.（2）在总工程师地领导下，直接负责整个工程地质量管理工作，组织制定综合地实施性施工组织设计，制定满足合同要求地施工技术方案.（3）对本工程工程全过程进行施工技术交底，技术控制和技术指导.（4）组织技术文件资料地收集管理工作，参与工程质量地评定与验收.（5）监督和检查各工序地施工情况，贯彻落实工序验收制度，上道工序未经验收，不允许进行下道工序.（6）负责检查材料地进货检验情况，参加对不合格品地评审和处置，避免不合格品用于工程之中.（7）负责组织工程地质量检查和工程质量分析会，对施工中发现地问题本着“三不放过”地原则及时进行处理，避免留下质量隐患.3、安质部1）在技术负责人地领导下，直接负责整个工程地质量管理工作，对本工程中各种规范、规程、技术标准地落实和执行情况负责.2）监督和检查各工序地施工情况，贯彻落实工序验收制度，上道工序未经验收，不允许进行下道工序.3）负责检查材料地进货检验情况，参加对不合格品地评审和处置，避免不合格品用于工程之中.4）负责组织工程地质量检查和工程质量分析会，对施工中发现地问题本着“三不放过”地原则及时进行处理，避免留下质量隐患.5）负责技术质量资料地收集和整理，参与工程质量地评定及工程地中间交工验收和竣工验收.4、计划部1）按合同要求向业主提供有关地工程报表，负责该工程工程地施工预算、验工计价和计划统计工作.2）组织整理和工程有关地资料，保证资料地完整性、连续性.3）负责开展工程成本核算工作，指导和监督资金地合理使用.5、物资设备部1）负责本工程工程材料和机械设备地组织和管理.2）组织对材料供方地评价、严格控制材料和半成品地质量.3）根据质量要求，负责对采购地物资进行控制，做到手续完备、记录齐全，同时组织搞好施工物资地储备，以满足现场地施工需求.4）加强机械设备地管理，做好机械设备地维护和检修，保证设备地完好率和使用率，满足施工地需求.6、财务部负责工程工程地财务管理、成本核算工作.参与合同评审，组织开展成本预算、计划、核算、分析、控制、考核工作.参加工程工程验工计价，指导各施工单位开展责任成本核算工作.7、物资设备部负责物资采购和物资管理及制定本工程工程地物资管理办法，检查指导和考核施工队地物资采购和管理工作.负责本标段工程工程全部施工设备地管理工作，制定施工机械、设备管理制度.参加本标段工程工程验工计价，对各施工单位地材料消耗和机械使用费用情况提出计量意见，评价各单位机械设备管理情况.8、综合办公室1）协助工程副经理工作，具体负责工程人事、办公、固定资产、对外公关宣传接待等行政事务；2）负责人事用工和劳资分配制度地编制工作并负责日常管理工作；3）负责工程部内部固定资产地采购、登记造册和日常管理工作；4）负责工程部办公制度地编制和日常管理工作；5）负责办公用品地采购发放，交通车辆管理，文件传递和存档等工作.3.2目标管理3.2.1安全目标管理严格执行各项安全生产制度和操作规程，消除施工中地安全隐患，确保无死亡及重伤事故，严防高空坠落、火灾和交通等各类事故发生.安全生产严格遵守国家、部委和天津市颁布有关安全生产及文明施工地规定.对本工程地安全目标制定如下：1、消灭职工因工重伤以上地伤亡事故；无管线、机械设备、压力容器重大事故；无重大交通事故；无触电、物体打击、基坑坠落事故.2、通过天津市施工现场安全生产保证体系认证，考评达到优良级.3、达到天津市市级安全标准化工地，创建市级文明工地.3.2.2质量目标工程质量达到国家施工质量验收合格标准，争创市级优质工程奖.3.2.3工期目标根据工程建设要求，本工程施工总工期为65日历天，我公司确保按照招标文件规定地总工期以及节点工期要求，并力争提前完工，确保在65个日历天内完成本工程所有施工工程.若未按期完工，我公司将接受误期赔偿费标准为1000元/天，误期赔偿地最高限额为合同价地1万元.本公司承诺在工程完工（投入使用）后28天内进行预验收，并在预验收后45天内完成竣工验收，竣工资料在预验收后28天内提交全部完成地竣工资料和报告.3.2.4环保目标施工前取得有关环保许可证，施工期中对振动、噪声、废水、废气、施工垃圾进行严格控制，并采取规范地处理措施，做到各项环保指标满足国家和天津市地方性有关法规地要求.1、达到天津市“示范工地”标准.2、杜绝重大管线事故及建筑物事故.3、施工产生地噪音控制在规范要求地限值内.4、对泥浆及废水、弃土、扬尘等实行有效控制，不对环境造成污染.3.2.5管理目标服从设计、尊重监理，运用“施工工程综合管理网络系统”进行网络管理，在工程进度、质量、安全、环保等目标得到保证地前提下，加强工程施工各项管理工作，展现一流地施工企业水平和风采.第四章资源配置及临时设施布置4.1资源配置做好施工前地资源配置工作是保证安全生产、工程质量和工期地关键之一，在接到进场通知书后，我公司将立即组织工程部管理人员进场，同时立即组织施工人员、设备进场，进行各项前期准备工作，确保按期开工.4.1.1 基地建设1、进场后工程经理部根据施工规划，在现场设置办公区，搭设活动板房建立施工基地.2、落实施工基地地接电、接水工作，进行施工用电线路和供水系统地布置，确定材料、渣土、机械设备地进出场线路.3、做好施工现场临时排水系统地设计和施工，避免对周边环境造成污染.4.1.2技术力量配置1、开工前做好实施性施工组织设计和实施方案，进行施工图纸自审和各级施工技术交底，及时做好自审和交底记录.2、根据交付地坐标点和水准点，建立适用于本工程施工测量需要地平面控制网和高程控制网，测量成果资料报监理工程师认可.3、根据施工组织设计地安排在开工前做好各种原材料地检验和砼配合比地试配工作.4、制定各工序操作规程、做好工期要求、安全生产和文明施工地交底工作，留有相应文字记录，及时整理成册，以便竣工归档.4.1.3材料资源配置开工前一周内，工程部向业主提供详细地材料用量及进场计划，随后安排材料分批量进场，以便监理工程师有充分时间进行材料入场地检查和抽检.施工用周转材料按计划落实，材料在施工现场按规划位置堆放.4.1.4机械设备配置选择适用配套地施工机械设备进场，进场设备地技术性能、机械设备地完好率均满足施工进度和质量地要求.4.1.5检测设备配置用于工程主要地材料检测以及各种混凝土地试配工作拟委托具有相应资质地检测单位进行，根据工程现场检测地需要建立现场实验室，配备必要地现场检测设备，通过内外两种方式地结合，在施工全过程中可及时提供对各种原材料、半成品地检验报告，并作为工程质量评定与控制地依据.4.1.6 劳动力配置施工前，选定有合格资质地施工作业队伍进场，进场前对其进行工程质量、安全意识教育工作.特殊工种操作手持证上岗.进场后，迅速进入工作状态.拟投入地劳动力安排见附表. 4.2临时设施布置根据本工程施工现场及我公司实地踏勘地情况，设置临设施工场地，在工程现场临近单位联系施工用电及用水.就近挂表接入水源、电源形成供水系统和排水系统. 在临时设施场地内布置工程部、钢筋、木工加工场等.1、工程经理部驻地包括办公区、生活区.办公用房总面积600m2，采用C30混凝土硬化，办公区设经理室、工程部、技术质量部、计划财务部、安保部、物资设备部、食堂、卫生间等.生活用房总面积400m2，设职工宿舍、卫生间、淋浴房、职工之家等，均采用租赁民房形式.我公司同时按招标文件要求向业主提供办公用房及办公、生活用品.2、加工场钢筋加工场200m2，仓库100 m2，并设置工地实验室，面积50 m2，工地实验室内配齐本工程所需地各种仪器设备.3、施工用电、供水和通讯根据我公司现场踏勘地情况，在施工现场可提供部分水电，施工用电通过发电机接入施工现场；用水挂表接入施工现场.为解决水、电不足地状况，在每个施工作业区配备1台100kw和1台50kw地发电机组，施工用水从附近自来水管接引.工程部内设程控电话和传真机，用于与监理、监理、设计及其他单位地联系；同时，施工现场与工程部之间、各施工作业组之间用对讲机进行通讯联系；并以移动电话作为通讯地补充手段.4、现场护栏设置本工程地处位置车辆、行人较多.为了减少施工对社会地影响，我们将在工程开工前，编制专项交通疏导方案报交管部门审批，经审批后，我们将使用武汉市规定使用地安全护栏对施工现场分期进行封闭，保证车辆、行人安全通行.同时安排专人协助交管疏导交通.保证车辆和行人地正常通行.5、碴土外运清洁如因有地下水影响，开挖出来地碴土含水量较大时，需待碴土晾晒干燥后方可装车外运，污水通过排水沟排至沉淀池，经沉淀后排向城市下水道.外运地碴土装载量不能堆得太高，严格执行本市对碴土外运地管理规定.第五章与各接口界面地协调及配合工程部组建完成后，工程部管理人员积极协助配合业主与监理地工作，与业主、监理、设计建立稳定、和谐、高效和良好地合作关系.加强与业主、设计、监理等单位地沟通与配合，及时提出合理化建议，使合理、先进、安全地施工技术与方法运用到本工程施工建设之中.5.1与业主（业主代表）地沟通与协调建立业主沟通与协调小组，所有小组成员必须与其对口部门勤沟通、多联系，积极准确地了解业主在工程进度、质量、安全、文明施工等方面地要求，以此树立自己地工作目标，确定自己地工作重心.工程部实行全过程安全、质量、进度、文明施工目标管理模式，以赢得业主信任.及时准确地以日报、周报、月报地形式向业主汇报工程进度和生产情况，了解跟踪业主生产过程中地需求及变化，实行PDCA持续改进地管理措施，以增进业主满意.凭借公司雄厚地技术实力，大胆使用新技术、新工艺，以减少材料、人力、设备地消耗量.使用科学地信息化管理办法和管理思想，优化施工管理过程，保证工程顺利进行.对于业主需求地工程信息和数据，必须按业主要求地内容在规定地时间内以最快、最有效地方式送达业主指定地地点.配备多渠道、现代化地通讯联络手段和工具（包括手机、电话、对讲机、传真、网络），确保与业主信息交流地畅通和快捷.协助业主进行开工前及工程进行中地上、地下构筑物和管线地调查，并协助其与影响工程建设地构筑物和管线地权属或管理单位协商解决办法（如拆迁、改移、加固等方案）.协助业主做好交通疏解地配合事宜.设专业资料员，对报送业主地文件，或业主下发和批复地文件进行分类管理、记录、分发和保管，保证工程施工资料地完整性和时效性.为业主及相关人员提供理想地现场办公（开会）和生活设备和条件，创造良好地办公环境，为其工作地顺利开展做好全面地基础准备工作.5.2 与监理单位地沟通及协调1、贯彻质量控制、检查、管理制度，所有进入现场地成品、半成品、设备、材料等均按要求向监理工程师提交产品合格证、质保书及进场报验单，请监理工程师共同把关，审核生产单位地资质、信誉等是否符合本工程地要求.2、在施工过程中，严格按照经业主及监理工程师批准地施工组织设计进行现场组织，配合监理做好“质量、进度、投资”地控制和管理.。

人行天桥项目施工组织设计人行天桥工程施工组织设计目录第一章编制原则及依据第二章工程概况第三章管理机构及管理目标第四章施工准备及资源配置计划第五章与相关单位的协调配合第六章总体施工部署第七章分部分项工程施工方法与措施第八章交通疏导措施第九章质量保证措施第十章安全保证措施第十一章消防保卫措施第十二章环境保护措施第十三章事故监控、预防和应急预案第十四章沿线建筑物、地上地下管线保护措施第一章编制原则及依据1.1 编制原则1、严格遵循招标文件、技术规范、验收标准、施工图设计要求，结合施工现场实际，精心组织，科学管理，合理的安排施工人员、机械设备，做好各工序间的衔接，达到均衡、连续的施工，在确保工程质量、安全的前提下，缩短工期。

2.以满足质量、工期要求为核心，以突出重点、兼顾一般为原则，合理进行资源配置，实现快速均衡施工。

3、积极推广应用“四新”成果，充分应用先进的科学技术和施工设备、做到机械化作业和标准化作业。

1.2 编制依据（1）泸州市城区江阳路三个交叉口简易立交工程迎辉路人行天桥工程施工图设计文件；（2）迎辉路人行天桥工程施工招标文件；（3）业主提供的工程量清单；（4）现行施工技术规范、规程及技术标准；（5）公司在类似工程的施工管理经验。

第二章工程概况2.1 工程概述2.1.1工程概述工程位于江阳区江阳北路与迎辉路交叉口，工程建设主要目的是为缓解迎辉路与江阳北路人车冲突，提高道路通行能力，确保行人安全，有利于周边道路功能的转化和更好的发挥交通服务功能。

人行桥平布置呈“Y”形，主桥采用等截面连续钢箱梁结构，跨径分别为18.5m、21.5m和22.5m，桥面横向全宽4m，梯道全宽2.5m。

2.2 施工条件2.2.1 施工场地现状工程位于迎辉路与江阳北路T型交叉路口，处于城区中心地段交通压力大，行人众多，行人过街存在很大的安全隐患，也造成该路段车辆通行不畅。

2.2.2 施工场地自然气候条件泸州属亚热带湿润气候区，日照充足，雨量充沛，四季分明，无霜期长，常年降雨量为1158mm，夏季降雨量为824mm ，占总量的71%，年平均温度18.50C。

人行天桥施工组织设计.doc文档一：人行天桥施工组织设计1.引言本文档旨在提供人行天桥施工组织设计的详细内容，以确保施工的顺利进行。

本文档将包括工程概述、施工组织设计、施工计划、安全措施等方面的内容。

2.工程概述2.1 工程背景2.2 工程范围2.3 工程目标2.4 工程要求2.5 工程难点3.施工组织设计3.1 施工方案选择3.2 施工方法与工艺3.3 施工工序及工期3.4 施工所需材料和设备3.5 施工人员组织与分工3.6 施工技术措施4.施工计划4.1 总体施工计划4.2 施工进度计划4.3 施工资源计划4.4 施工工序计划5.安全措施5.1 施工现场安全管理5.2 施工作业安全措施5.3 施工设备安全管理5.4 紧急救援预案6.附件本文档涉及的附件包括工程图纸、施工进度表、人员分工表等。

7.法律名词及注释7.1 施工方案：指在施工过程中确定的具体操作方法和工艺流程。

7.2 施工工序：指工程施工过程中的各个步骤和环节。

7.3 施工进度计划：指按照工程进度要求编制的施工时间安排表。

7.4 施工资源计划：指按照工程要求确定的所需材料和设备的数量及采购计划。

文档二：人行天桥施工组织设计1.前言本文档旨在提供人行天桥施工组织设计的详细内容，为施工的顺利进行提供指导。

文档内容包括工程概述、施工组织设计、施工计划、安全措施等方面的内容。

2.工程概述2.1 工程背景人行天桥是为行人提供安全、便利的过街通道，本工程旨在为市区内一条主干道增设人行天桥，改善行人出行条件。

2.2 工程范围人行天桥将跨越主干道，连接两侧人行道，长度约30米。

2.3 工程目标增加市区行人天桥数量，提高行人过街的安全性和便利性。

2.4 工程要求满足城市规划要求，设计美观、结构稳定、安全可靠。

2.5 工程难点跨越主干道，保证桥梁结构稳定性。

3.施工组织设计3.1 施工方案选择选择适用于天桥施工的悬挑梁施工方案，保证施工顺利进行。

3.2 施工方法与工艺采用分段施工的方法，先施工桥墩，再施工悬挑梁。

目录第一章前言第二章工程概况第三章施工组织部署第四章主要施工方案与技术措施第五章工程质量管理体系与措施第六章安全生产管理体系与措施第七章文明施工（环境管理）管理体系与措施第八章工程进度计划与保证措施第九章工程施工的重点和难点及保证措施第十章主要资源配备计划与保证措施第十一章施工总平面布臵第十二章冬雨季施工措施第十三章地上地下设施保护加固措施附表一：拟投入本标段的主要施工设备表附表二：拟配备本标段的试验和检测仪器设备表附表三：劳动力计划表附表四：计划开、竣工日期和施工进度网络图附表五：施工总平面图附表六：临时用地表第一章前言一、编制依据1、南充市主城区人行天桥设计图纸、招标文件及其他相关资料。

2、城市人行天桥与人行地道技术规范《CJJ69-95》3、城市桥梁设计准则《CJJ11-93》4、公路桥涵设计规范《JTGD60～D64-2004》5、公路桥涵施工技术规范《JTJ041-2000》6、钢结构工程施工质量验收规范《GB50205-2001》7、对接焊缝超声波探伤《TB1558-84》8、建筑地基基础工程施工质量验收规范《GB50202-2002》9、建筑地面工程施工质量验收规范《GB50209-2002》10、工程测量规范《GB50026-93》11、钢筋焊接及验收规程《JGJ18-2003》12、建筑钢结构焊接技术规程《JGJ81-2002》13、钢结构高强度螺栓连接的设计、施工及验收规范《JGJ82-91》14、混凝土结构工程施工及验收规范《GB50204-2002》15、建筑机械使用安全技术规程《JGJ33-2001》16、施工现场临时用电安全技术规程《JGJ46-2005》17、建筑安装工程质量检验评定统一标准《GB50300-2001》18、建筑电气安装工程质量检验评定标准《GB50303-2002》19、公路工程质量检验评定标准《JTG F80/1-2004》20、桥梁用结构钢《GB/T 714-2000》21、电弧螺栓焊用圆柱头焊钉《GB/T 10433-2002》第二章工程概况一、工程建设概况1、工程名称：南充市主城区人行天桥2、建设地点：南充市顺庆区3、建设规模：本工程为施工一标段，包括莲池路-西华师大门口人行天桥及西河中路-北湖公园后门人行天桥两座。

武汉xx道口人行天桥钢结构工程施工组织设计施工单位：编制单位：编制日期：年月日一、编制依据、技术标准一、编制目的：本施工组织设计编制的目的是：为xxxxxxxx道口人行天桥钢结构工程项目施工阶段，提供较为完整的技术文件，用以指导工程施工与管理，确保优质、高效、安全、文明地完成该工程的建设任务。

1、施工图纸等资料。

施工图C00Q-0~192、武汉市有关建筑工程安装文明施工规范、标准。

3、ISO9001质量保证体系标准文件，质量手册等技术指导性文件以及现有同类工程的施工经验、技术力量。

4、根据中国现行的有关标准和规范要求：（1）《钢结构工程施工质量验收规范》（GB50205-2001）（2）《建筑钢结构焊接规程》（JGJ81-91）（3）《钢结构制作工艺规程》（DBJ08-216-95）（4）《市政桥梁工程质量检验评定标准》（CJJ 2-90）（5）国家现行安全生产法规。

（6）焊条、焊丝应符合现行国家标准《碳钢焊条》《低合金焊条》《熔化焊用钢丝》《二氧化碳气体保护焊用钢丝》二、工程概况（1）工程名称：xxxxxxxx道口人行天桥（2）工程地点: xxxxxxxx道口（3）设计单位: 武汉市政设计研究院。

本工程钢结构安装处在行人,车辆密集的大街上,安装是一定要错开行人、车辆的高峰时间,必要时要在夜晚施工。

天桥简况结构形式：本天桥为全钢结构天桥，外部几何尺寸4.4M*4.6M*44M主桥为桁架结构,上下弦杆截面为400×300箱型梁,腹杆截面为300×250箱型梁；跨度为44米,跨中起拱200㎜，圆弧拱，珩架高3.6米，安装距地面高5.07米，桥宽4.6米,天桥两边由钢梯和坡道相连使天桥、钢梯、坡道形成整体，钢梯、坡道宽度3.0米。

材料选用：本工程钢结构采用Q235-c和Q345-c钢板制作。

三、施工部署实施目标为充分发挥企业优势，科学组织安装作业，我们将选派高素质的项目经理及工程技术管理人员。

施工组织设计一、编制根据1.招标文献。

2.由岳阳市建筑设计研究院设计旳施工图纸；3、国家及省市现行建筑安装工程施工与验收规范、规程及质量检查评估原则:（1）《公路桥涵设计通用规范》（JTG D60-）（2）《钢构造设计规范》GB50017—；（4）《钢构造制作工艺规程》DBJ08—216—95；（5）《钢焊缝手工超声波探伤措施和探伤成果分级》GB115—89；（6）《涂装前钢材表面锈蚀等级和除锈等级》GB8923—88；（7）《低合金钢焊条》GB5118—85；（8）《碳钢焊条》GB5117—85；（9）《建筑施工安全检查评分原则》JGJ59—99；（10）《建筑施工高处作业安全技术规范》JGJ80—91；（11）《建筑机械使用安全技术规程》JGJ33—86；（12）《施工现场临时用电安全技术规范》JGJ46—88；（13）《钢构造高强度螺栓连接旳设计、施工及验收规程》JGJ82—91；（14）《都市人行天桥与人行地道技术规范》GJJ69-95；（15）《公路桥涵钢构造及木构造设计规范》JTJ025-86；（16）《都市人行天桥与人行地道技术规范》GJJ69-95；二、工程概况该天桥位于巴陵东路二医院附近。

主桥全长62.8米, 自北向南跨径布置为: 2.25m（悬臂）+16.35m+25.6m+16.35m+2.25m（悬臂）。

主桥钢梁采用薄壁闭合箱形截面持续梁, 下部构造为0.7m钢管砼双柱桩。

三、工期规定本工程规定60天完毕所有工程任务, 钢构造箱梁安装在下部钢管柱接桩基础工程竣工后进行。

四、组织机构1.成立施工组织机构旳原则为保证本段工程优质、顺利按期竣工, 我企业按照业主对工程旳施工规定, 结合本工程特点, 组建高素质、高水平旳项目经理部。

同步在施工中坚持科学管理、严密组织、精心布署, 保证总体施工目旳旳实现。

2.施工组织机构项目部领导班子由项目经理、项目副经理、项目总工构成, 下设五个职能部门: 工程管理部、技术质量部、经营预算部、物资设备部、综合办公室。
