天然气锅炉的结构和原理

浅谈天然气锅炉供气系统的设计要点摘要：近年来，城市环境问题日益严重。

每年城市供暖需消耗大量的煤炭资源，其不仅会造成资源的浪费，降低循环使用率，同时也户破坏城市环境。

因此需运用清洁能源替代煤炭供暖，设计合理科学的天然气锅炉供气系统，并通过分析相关设计要点，为锅炉房的安全运行保驾护航。

关键词：天然气锅炉；供气系统；设计要点引言：每年燃煤锅炉的可吸入颗粒物、SO2等污染物排放量占据城市大气污染物排放量的一半以上，进而加重我国的雾霾天气，导致大气环境质量堪忧。

为有效开展燃煤锅炉的烟气污染物治理工作，国家颁布相应的法律法规以及强制性文件，旨在从根本上改善燃煤锅炉烟气对环境的污染现状。

一、天然气锅炉供热原理天然气锅炉供热原理为：进水阀将冷水/干净蒸汽冷凝水回水输送到锅炉，经过燃气燃烧冷水变热水，并通过辐射和对流的换热效应在采暖散热器内实现循环供暖过程。

除此之外，用户在选择循环水泵时，需遵循经济方便的原则，选择合适供热范围的循环水泵。

天然气锅炉管道阀门主要通过控制器控制电路信号，以此来达到调节管道阀门大小的目的，从而能够有效的控制水温，实现舒适供暖[1]。

二、天然气锅炉供气系统设计注意的事项（一）天然气锅炉房选址及燃料的选择锅炉房燃料的选择应遵循合理安全的原则。

一方面燃料成分需权威的资料以及燃料供应协议证明，另一方面燃料在经过使用后所排出的有害物和噪声，需要在国家所规定的可控范围内。

其次，天然气锅炉房的设计选址尤为重要。

需要注意以下几点：第一，合理的布置热力管道以及室外管网；第二，要具有良好的采光通风等条件，并将选址定在靠近热负荷的区域；锅炉房的选址应远离其他建筑或人群密集区域，并作为单独的建筑物。

（二）消防安全的设计关于燃气锅炉房消防安全的设计，其不仅需要在相邻的锅炉房之间设置相应的防火墙，同时消防设计标准、火灾自动报警系统以及消防控制设备的设计应当参考《建筑设计防火规范》(GB 50016—2014) 和《锅炉房设计规范》(GB 50041—2008)、《火灾自动报警系统设计规范》(GB 50116—2013)相关规定[2]。

天然气锅炉烟筒的工作原理天然气锅炉烟筒的工作原理是将燃烧产生的废气排出锅炉和烟囱系统，确保燃烧过程的安全和高效。

下面将详细介绍天然气锅炉烟筒的工作原理。

天然气锅炉烟筒的工作原理可以分为两部分：燃烧过程和废气排放。

首先，燃烧过程是指天然气和空气在锅炉燃烧室中混合燃烧的过程。

天然气进入燃烧室后，通过点火装置点燃，然后与空气混合，形成可燃混合气体。

燃料和空气的混合比例通常是通过控制供气量和排气量来调节。

混合气体进一步由燃烧器喷出，形成蓄压腔。

同时，利用点火电极的高电压点火适于混合气体的自燃点。

燃烧过程产生的废气包括热量、烟尘、水蒸气、二氧化碳和一氧化碳等成分。

这些废气需要通过烟囱系统排出锅炉，以避免对环境和人体健康造成危害。

其次，废气排放过程是指废气从锅炉排出的过程。

废气从燃烧室进入锅炉烟道，然后通过烟囱系统排放到大气中。

废气通过烟道时，经过热交换器实现余热回收。

烟气中的热量被传递给锅炉的供水系统，以提高能源利用效率。

在废气中，还会经过烟囱中的空气带走一些热量。

在锅炉烟囱系统中，还会安装烟囱风扇和排烟阀等设备。

烟囱风扇通过增加烟囱内部的气压差，提高废气排放的速度和效率。

排烟阀可以调节废气的排放量，以满足不同操作工况的需求。

为了确保天然气锅炉烟筒的正常运行，需要进行一系列的监测和维护工作。

首先，需要定期检查烟囱的外观和内部管道是否有裂缝或积聚的烟尘，以免影响废气排放效果。

其次，需要检查和调节烟囱风扇和排烟阀的工作状态，确保其正常运行。

此外，还需要监测和控制废气中的一氧化碳和二氧化碳等有害气体的排放浓度，以保护环境和人体健康。

总之，天然气锅炉烟筒的工作原理是将燃烧产生的废气排出锅炉和烟囱系统。

通过燃烧过程将天然气和空气混合，在燃烧室中点燃，并通过控制燃气和空气供给量来调节混合比例。

然后，废气进入烟囱系统，通过热交换器实现余热回收，并通过烟囱排出。

为了确保锅炉烟筒的正常运行，需要进行定期监测和维护。

这些措施旨在提高燃烧效率，减少环境污染，保护人体健康。

燃气锅炉的热力计算及其方法燃气锅炉是现代生活中常见的供暖设备，它是通过燃烧天然气等燃料来产生热能的，然后通过热水或蒸汽的形式将热能传递到室内，使室内温度升高。

燃气锅炉的热力计算是指对锅炉的燃料消耗与热量输出等参数进行计算和分析，在燃气锅炉的设计、使用和维护中具有重要的意义。

本文将从燃气锅炉的基本原理、热量计算方法和注意事项等方面进行介绍。

一、燃气锅炉的基本原理燃气锅炉是一种热力设备，它通过燃烧燃料来产生高温高压的蒸汽或热水，以实现加热和供暖的效果。

在燃气锅炉中，燃料燃烧后产生的热量通过锅炉内的热交换器传递给热水或蒸汽，在此过程中，锅炉热效率和输出功率是需要考虑的重要因素。

二、燃气锅炉的热量计算方法1. 燃料消耗量的计算方法燃气锅炉的燃料消耗量是指每小时消耗的燃料量，它的计算方法如下：燃料消耗量 = 燃气锅炉的额定热效率 ×燃气锅炉的额定输出功率 ÷燃气的热值其中，燃气锅炉的额定热效率是指在额定工况下，锅炉发生的燃料燃烧所产生的热量与燃料所含热量的比值。

锅炉的额定输出功率是指在额定工况下，锅炉所能产生的热量功率。

2. 燃气锅炉的热效率的计算方法燃气锅炉的热效率是指锅炉生产的热量与所消耗的燃料热量之比，通常是以百分比来表示。

燃气锅炉的热效率的计算方法如下：热效率 = 锅炉的输出热量 ÷燃料消耗的热量其中，锅炉的输出热量是指锅炉生产的热量，包括锅炉内产生的热水或蒸汽，以及各种辅助设备产生的热量。

燃料消耗的热量是指每小时消耗的燃料的热量。

3. 燃气的热值计算方法燃气的热值是指每立方米或每千克燃气所含的热量。

燃气的热值的计算方法如下：燃气的热值 = 燃气的总热量 ÷燃气的质量其中，燃气的总热量是指一定质量燃气所含的总热量，单位为焦耳或卡路里；燃气的质量则是指一定体积燃气的质量，单位为千克或克。

三、燃气锅炉热能计算的注意事项在进行燃气锅炉的热能计算时，需要注意以下几个方面：1. 根据燃气锅炉的实际使用情况，选择合适的燃料类型和燃气锅炉型号，并进行合理的安装和调整。

锅炉的工作原理及工作特性一、引言锅炉是一种将水加热转化为蒸汽或者热水的设备，广泛应用于工业生产、供暖和发电等领域。

了解锅炉的工作原理及工作特性对于正确使用和维护锅炉至关重要。

本文将详细介绍锅炉的工作原理及工作特性。

二、锅炉的工作原理1. 燃烧系统锅炉的燃烧系统是实现燃料燃烧的关键部份。

燃料经过供给系统进入燃烧器，在适当的空气供给下进行燃烧。

燃烧产生的高温燃烧气体通过锅炉的炉膛，将水加热并转化为蒸汽或者热水。

2. 加热表面锅炉的加热表面是水与燃烧气体进行热交换的部份。

常见的加热表面包括锅筒、炉膛、管束等。

燃烧气体通过这些表面时，将热量传递给水，使水温升高。

3. 蒸汽系统或者热水系统锅炉产生的蒸汽或者热水通过相应的系统传输和利用。

蒸汽系统通常包括蒸汽管道、汽轮机或者其他设备，用于产生动力或者进行加热。

热水系统则将热水输送到需要加热的地方，例如供暖系统。

三、锅炉的工作特性1. 热效率热效率是衡量锅炉能量利用效率的指标，通常以百分比表示。

热效率越高，锅炉的能量利用效率越高。

提高锅炉的热效率可以降低能源消耗和运行成本。

2. 蒸汽产量或者热水产量蒸汽产量或者热水产量是衡量锅炉工作能力的指标。

不同类型的锅炉具有不同的蒸汽产量或者热水产量范围。

根据需求选择合适的锅炉型号和规格可以确保供暖或者生产过程的正常进行。

3. 压力和温度范围锅炉的工作压力和温度范围取决于具体的应用场景和要求。

不同的锅炉类型和规格能够适应不同的压力和温度要求。

在选择锅炉时，需要考虑所需的压力和温度范围，以确保锅炉能够正常工作并满足生产或者供暖的需求。

4. 控制系统锅炉的控制系统对于保证锅炉的安全运行和性能稳定至关重要。

常见的控制系统包括燃烧控制系统、水位控制系统、压力控制系统等。

这些系统通过监测和调节锅炉的工作参数，确保锅炉在安全范围内运行。

5. 燃料适应性不同的锅炉可以适应不同类型的燃料，包括煤炭、天然气、油料等。

根据实际情况选择合适的燃料类型和供给方式，可以提高锅炉的工作效率和经济性。

锅炉的工作原理及工作特性锅炉是一种热能转换设备，用于将水或其他流体加热为蒸汽或热水。

它是许多工业过程中不可或缺的关键设备。

本文将详细介绍锅炉的工作原理和工作特性。

一、工作原理锅炉的工作原理基于热能传递的基本原理，通过燃烧燃料产生热能，然后将热能传递给锅炉内的水或其他流体。

具体而言，锅炉的工作原理如下：1. 燃料燃烧：锅炉通常使用燃料（如煤、天然气、油等）作为能源。

燃料在锅炉燃烧室中燃烧，产生高温燃烧气体和烟气。

2. 热能传递：燃烧气体和烟气通过锅炉内的烟管或管束，将热能传递给锅炉内的水或其他流体。

在传热过程中，燃烧气体的温度逐渐降低，而水或其他流体的温度逐渐升高。

3. 蒸汽或热水产生：当水或其他流体吸收足够的热量时，其温度升高到沸点，产生蒸汽或热水。

蒸汽可以用于驱动涡轮机发电或提供动力，热水可以用于供暖或其他工业过程。

二、工作特性锅炉的工作特性包括热效率、蒸发量、压力和温度范围等。

1. 热效率：热效率是衡量锅炉能量利用效率的指标，通常以百分比表示。

热效率越高，表示锅炉能更有效地将燃料的热能转化为蒸汽或热水。

提高锅炉的热效率可以减少能源消耗和环境污染。

2. 蒸发量：蒸发量是锅炉每小时产生的蒸汽量或热水量。

它取决于锅炉的设计和工作条件。

通常以吨/小时或千瓦（kW）表示。

蒸发量越大，表示锅炉能够提供更多的蒸汽或热水。

3. 压力：锅炉的工作压力取决于工艺需求和设备设计。

常见的锅炉工作压力范围为0.7MPa至2.5MPa。

锅炉的工作压力越高，蒸汽的温度和能量也越高。

4. 温度范围：锅炉的工作温度范围也是根据工艺需求和设备设计来确定的。

常见的锅炉工作温度范围为100℃至500℃。

锅炉的工作温度越高，蒸汽或热水的能量也越高。

总结：锅炉是一种重要的热能转换设备，通过燃烧燃料产生热能，并将热能传递给水或其他流体，从而产生蒸汽或热水。

锅炉的工作特性包括热效率、蒸发量、压力和温度范围等。

提高锅炉的热效率可以减少能源消耗和环境污染。

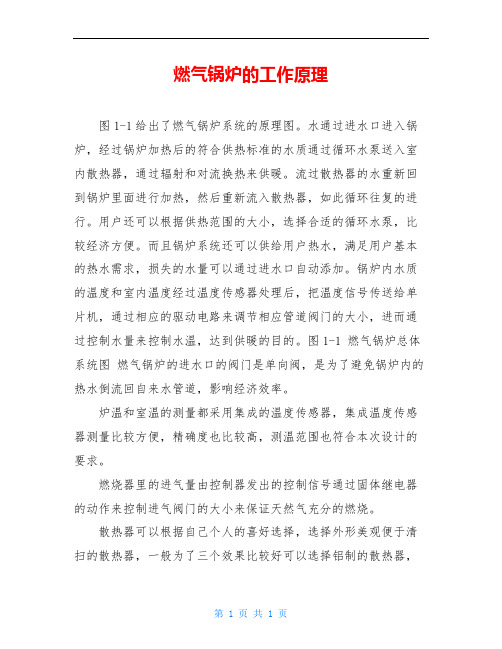

燃气锅炉的工作原理
图1-1给出了燃气锅炉系统的原理图。

水通过进水口进入锅炉，经过锅炉加热后的符合供热标准的水质通过循环水泵送入室内散热器，通过辐射和对流换热来供暖。

流过散热器的水重新回到锅炉里面进行加热，然后重新流入散热器，如此循环往复的进行。

用户还可以根据供热范围的大小，选择合适的循环水泵，比较经济方便。

而且锅炉系统还可以供给用户热水，满足用户基本的热水需求，损失的水量可以通过进水口自动添加。

锅炉内水质的温度和室内温度经过温度传感器处理后，把温度信号传送给单片机，通过相应的驱动电路来调节相应管道阀门的大小，进而通过控制水量来控制水温，达到供暖的目的。

图1-1 燃气锅炉总体系统图燃气锅炉的进水口的阀门是单向阀，是为了避免锅炉内的热水倒流回自来水管道，影响经济效率。

炉温和室温的测量都采用集成的温度传感器，集成温度传感器测量比较方便，精确度也比较高，测温范围也符合本次设计的要求。

燃烧器里的进气量由控制器发出的控制信号通过固体继电器的动作来控制进气阀门的大小来保证天然气充分的燃烧。

散热器可以根据自己个人的喜好选择，选择外形美观便于清扫的散热器，一般为了三个效果比较好可以选择铝制的散热器，
散热器的入水口的强制循环水泵保证了散热器内的水压，从而也保证了散热片的散热效果。

为使锅炉内燃料燃烧良好，有效地利用热量并使燃气与空气充分混合，这主要借助于燃烧器来实现。

燃烧器是燃气锅炉的配套辅机中的重要设备之一，燃烧器可分为天然气燃烧器、城市煤气燃烧器、液化石油气燃烧器和沼气燃烧器。

燃气锅炉燃烧器的工作原理：燃气锅炉通过燃烧器来控制燃烧，燃气锅炉燃烧器负责将燃料和氧气混合在锅炉内容，通过点火装置点燃，并持续燃烧加热锅炉内部的水。

燃烧器燃烧需要的空气由鼓风机输送，分为一次风和二次风。

一次风经过燃烧器的前风箱后形成多股状，与从燃烧器气环喷孔喷岀的多股状天然气形成混合气体，并通过燃烧器的稳焰盘向炉膛四周均匀扩散，一次风约占总风量的70%。

燃气锅炉燃烧器在正常工作情况下，天然气的压力为22～45kPa。

鼓风机的风压为4～6kPa。

燃烧器负荷不同时，天然气压力和鼓风机风压不同，但始终保证在此范围内变化，否则会影响燃烧器的正常燃烧。

燃气锅炉燃烧器系统构成燃气锅炉燃烧器作为一种自动化程度较高的机电一体化设备，可分为五大系统：送风系统、点火系统、监测系统、燃料系统、电控系统。

送风系统送风系统负责把外部新鲜的空气以一定的风速和风量输送到燃烧室内部，送风系统主要由风机壳体、风机动力马达、风机叶片、风枪火管、风门控制器、档板、凸轮调节机构、风机扩散盘等部分部件组成。

点火系统点火系统负责把燃料系统提供的燃料混合物点燃，主要由点火变压器、点火电极、电火高压电燃等部分组成。

并可根据用户需求调整火焰形状、长度、锥角。

燃料系统燃料系统的功能在于保证燃烧器燃烧所需的燃料。

燃气燃烧器主要有过滤器、调压器、电磁阀组、点火电磁阀组然、燃料蝶阀。

电控系统电控系统是以上各系统的指挥中心和联络中心，主要控制元件为程控器，针对不同的燃烧器配有不同的程控器，常见的程控器有：LFL系列、LAL系列、LOA系列、LGB系列，其主要区别为各个程序步骤的时间不同。

中正燃气锅炉燃烧器为适应炉内燃烧过程的需要，确保锅炉安全、经济运行，对燃烧器的技术要求是：1)燃烧效率高，在一定的调节范围内，燃气细面分布均匀，增大燃气与空气的接触面积。

锅炉原理与设计锅炉是一种将水变为蒸汽的设备，是工业生产中不可或缺的重要设备之一。

它的原理和设计对于提高热能利用效率、保证生产安全至关重要。

本文将围绕锅炉的原理和设计展开讨论，从燃烧系统、传热系统和水循环系统三个方面进行阐述。

一、燃烧系统燃烧系统是锅炉的关键部分，它主要由燃烧器、燃料供应装置和燃烧室组成。

燃烧器的作用是将燃料和空气混合并点燃，产生高温高压的燃烧气体。

燃料供应装置的作用是将燃料输送到燃烧器中，保证燃烧的连续进行。

燃烧室是燃烧过程的空间，其结构设计应保证燃料充分燃烧，并尽量减少烟气中的有害物质排放。

在燃烧过程中，燃料与空气经过混合后，形成可燃的燃气混合物。

燃料的选择应根据锅炉的不同要求进行，常见的燃料有煤、油、天然气等。

燃气混合物进入燃烧室后，在燃烧条件下发生燃烧反应，释放出大量的热能。

燃烧过程中产生的烟气通过锅炉的烟气通道排出，同时燃烧室的结构设计应保证燃烧的稳定和充分，提高热能利用效率。

二、传热系统传热系统是锅炉中的另一个重要组成部分，它主要由锅炉管道、烟气通道和换热器组成。

传热系统的主要作用是将燃烧室中释放的热能传递给水，使水变为蒸汽。

锅炉管道是传递热能的通道，通常采用钢管制作。

烟气通道则是将燃烧过程中产生的烟气引导到换热器中，以便进行热交换。

换热器是传热系统中的关键设备，它通过与烟气接触，将烟气中的热能传递给水，使水升温并蒸发为蒸汽。

换热器的设计应考虑热交换效率和结构强度两个方面。

在保证热交换效率的前提下，应尽量减小换热器的体积，降低锅炉的运行成本。

同时，换热器的结构应具有足够的强度和稳定性，能够承受高温高压的工作环境。

三、水循环系统水循环系统是锅炉中的另一个重要组成部分，它主要由给水系统和蒸汽系统组成。

水循环系统的主要作用是保证锅炉工作过程中的水平衡和蒸汽的产生。

给水系统主要包括给水泵、给水预热器和锅炉水容器等设备。

给水泵的作用是将水从给水水箱中抽取并送入锅炉，给水预热器则通过与烟气接触，将烟气中的热能传递给水，提高给水的温度。

锅炉的工作原理及工作特性锅炉是一种将水加热转化为蒸汽或者热水的设备，广泛应用于工业生产、供暖和发电等领域。

它的工作原理基于热能传递和能量转化的原理，下面将详细介绍锅炉的工作原理及其工作特性。

一、锅炉的工作原理锅炉的工作原理可以简单概括为燃料燃烧产生热能，通过热能传递给水，使水加热并转化为蒸汽或者热水。

具体来说，锅炉的工作原理包括以下几个步骤：1. 燃料燃烧：锅炉使用各种不同的燃料，如煤、油、天然气等。

当燃料与空气在锅炉燃烧室中混合并点燃时，会产生大量的热能。

2. 热能传递：燃烧产生的高温烟气通过锅炉的烟道和换热器，将热能传递给水。

烟气在烟道中与水管外壁接触，使水管内的水吸收热能，温度逐渐升高。

3. 蒸汽或者热水生成：当水吸收足够的热能后，温度达到沸点时，水开始转化为蒸汽或者热水。

蒸汽或者热水可用于供暖、发电或者其他工业生产过程。

4. 蒸汽或者热水的分配：生成的蒸汽或者热水通过管道系统输送到需要的地方，如供暖系统或者发机电组。

二、锅炉的工作特性1. 能量转化效率高：锅炉利用燃料燃烧产生的热能，通过热能传递给水，实现能量的转化。

现代高效锅炉的能量转化效率可达到90%以上，大大提高了能源利用效率。

2. 燃料适应性强：锅炉可根据需要使用不同的燃料，如煤、油、天然气等。

这种灵便性使得锅炉在不同地区和不同行业中都能得到广泛应用。

3. 运行稳定可靠：锅炉具有自动控制系统，能够对燃料供给、燃烧过程、水位和压力等进行监控和调节。

这使得锅炉的运行更加稳定可靠，能够满足不同负荷条件下的需求。

4. 安全性高：锅炉在设计和创造过程中考虑了安全因素，如设置安全阀、水位控制装置等。

这些安全装置能够及时发现和处理异常情况，确保锅炉的安全运行。

5. 环保节能：现代锅炉采用先进的燃烧技术和烟气处理装置，能够减少燃料的消耗和烟气的排放，达到环保节能的目的。

6. 维护保养方便：锅炉的结构设计合理，易于维护和保养。

定期的检修和维护能够延长锅炉的使用寿命，保证其正常运行。
