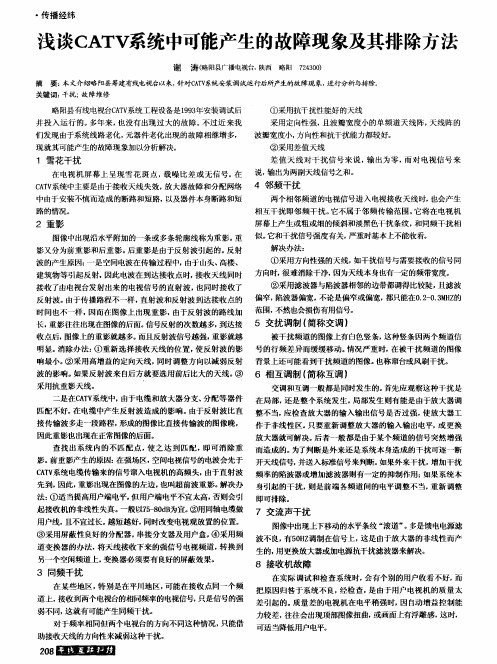

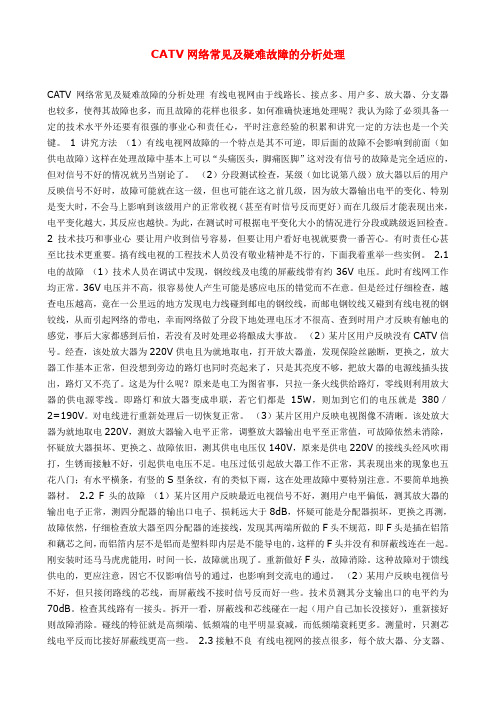

CATV网络常见及疑难故障的分析处理CATV网络常见及疑难故障的分析处理有线电视网由于线路长、接点多、用户多、放大器、分支器也较多，使得其故障也多，而且故障的花样也很多。

如何准确快速地处理呢？我认为除了必须具备一定的技术水平外还要有很强的事业心和责任心，平时注意经验的积累和讲究一定的方法也是一个关键。

1讲究方法（1）有线电视网故障的一个特点是其不可逆，即后面的故障不会影响到前面（如供电故障）这样在处理故障中基本上可以“头痛医头，脚痛医脚”这对没有信号的故障是完全适应的，但对信号不好的情况就另当别论了。

（2）分段测试检查，某级（如比说第八级）放大器以后的用户反映信号不好时，故障可能就在这一级，但也可能在这之前几级，因为放大器输出电平的变化、特别是变大时，不会马上影响到该级用户的正常收视（甚至有时信号反而更好）而在几级后才能表现出来，电平变化越大，其反应也越快。

为此，在测试时可根据电平变化大小的情况进行分段或跳级返回检查。

2技术技巧和事业心要让用户收到信号容易，但要让用户看好电视就要费一番苦心。

有时责任心甚至比技术更重要。

搞有线电视的工程技术人员没有敬业精神是不行的，下面我着重举一些实例。

2.1电的故障（1）技术人员在调试中发现，钢绞线及电缆的屏蔽线带有约36V电压。

此时有线网工作均正常。

36V电压并不高，很容易使人产生可能是感应电压的错觉而不在意。

但是经过仔细检查，越查电压越高，竟在一公里远的地方发现电力线碰到邮电的钢绞线，而邮电钢铰线又碰到有线电视的钢铰线，从而引起网络的带电，幸而网络做了分段下地处理电压才不很高、查到时用户才反映有触电的感觉，事后大家都感到后怕，若没有及时处理必将酿成大事故。

（2）某片区用户反映没有CATV信号。

经查，该处放大器为220V供电且为就地取电，打开放大器盖，发现保险丝融断，更换之，放大器工作基本正常，但没想到旁边的路灯也同时亮起来了，只是其亮度不够，把放大器的电源线插头拔出，路灯又不亮了。

CATV系统中信号传输的干扰及消除方法
田霞;于会山;王薇
【期刊名称】《无线互联科技》
【年(卷),期】2015(000)013
【摘要】有线电视网(CATV)以其接收效果好、可选频多，频道不受限制，可双向通讯等优势，在我国得到了广泛使用。

但是，普遍存在的干扰现象一直影响着用户收看节目的质量，也制约着CATV的发展。

文章通过对几种典型的干扰现象进行分析，提出了相应的消除方法。

【总页数】3页(P7-8,15)
【作者】田霞;于会山;王薇
【作者单位】聊城大学物理科学与信息工程学院，山东聊城 252059;聊城大学物理科学与信息工程学院，山东聊城 252059;聊城大学物理科学与信息工程学院，山东聊城 252059
【正文语种】中文
【相关文献】
1.电视广播信号传输中地线干扰的消除 [J], 霍德存
2.音频信号传输中交流干扰噪声的排除方法 [J], 钟绍伟;唐东辉
3.浅谈电视信号传输中噪波干扰产生的原因及排除方法 [J], 苗雅玲
4.电视广播信号传输中地线干扰的消除 [J], 霍德存
5.火焰原子吸收光谱分析多元干扰体系中干扰效应的计算消除方法研究──Ⅰ.多元混合干扰效应的数学表达及算法 [J], 吴育良;俞斌;周天彤
因版权原因，仅展示原文概要，查看原文内容请购买。

共用天线电视系统故障分析及消除［摘要］本文主要就共用天线电视系统(CATV)内部产生的干扰及系统连接不良两个方面常见故障发生的原因进行分析，目的是为根据故障现象迅速地判断出发生故障的原因并为及时消除故障提供理论和实践指导，提高系统运行效率．［关键词］共用天线电视系统(CATV)；载噪比；干扰；故障；消除。

本文首先需要说明的是，共用天线电视系统的噪声干扰是普遍存在的，人们不可能把它完全消除，只能把它减小到允许范围之内。

在工程上主要就是尽可能的提高载噪比。

因为载噪比是衡量系统噪声干扰大小的一项关键指标。

它的定义是载波功率和噪声功率之比（C/N），用dB来表示。

C/N=10lgPaPb=20lgUaUb(dB)，国家标准规定系统的载噪比为43dB。

因噪声大部分是系统内部产生的，所以系统所用放大器级联数越大(即传输距离越远)载噪比越小。

C/N=Uλ-10lgn-F-2.4，式中Uλ——放大器的输入电平；n——放大器级联数；F——放大器的噪声系数；2.4——常温下基础热噪声电平。

可见，要想提高系统抗噪声干扰的能力，使电视机屏幕上的画面无明显噪声干扰，就必须保证整个系统C/N≥43dBμV。

这应从两个方面入手。

(1)从数学公式可知，提高系统的载噪比，一是提高放大器的输入电平，二是降低放大器的噪声系数。

(2)搞好设计与施工安装及对系统的统调，保证系统各项指标达到目标；维护人员要保证系统安全、可靠地运行。

共用天线电视系统建成投入使用后，随着时间的推移，将会出现各种各样的故障．要保证安全正常收看电视，缩短影响收看的时间，就要及时准确地判断故障、分析故障原因，采取相应的技术措施尽快消除故障，使系统恢复正常．只有这样才能取得良好的社会效益和经济效益．1．由于干扰造成的故障干扰对电视接收图像和伴音的质量损伤很大，干扰问题是闭路电视技术中的一个重要研究课题．干扰的类别比较多，对于共用天线电视系统的干扰主要是来自于外界的干扰和系统自身产生的干扰．系统外界干扰一种是发生在雷雨、潮湿季节，屏幕上噪波增加，特别是影响卫星节目、微波传输的信号和开路节目；另一种是其它电磁波的干扰，其现象是在屏幕上有网纹和横条，这种干扰可直接进入天线接收系统，也可直接耦合到系统．当系统出现干扰后，首先要判明干扰源是来自系统外部还是系统内部．可断开电视信号，送入电视信号发生器的标准图像信号，干扰消失则表明来自外部，干扰依然存在则表明产生于内部．也可凭肉眼仔细观察屏幕，如干扰现象在一段时间内存在，在另一段时间消失，则可判明干扰源来自外部，否则就属于内部故障所致．由于干扰源不同，在电视屏幕上表现的现象和消除方法也不同．这里着重分析一下系统内部产生干扰的原因及消除方法．1．1 信号交流声干扰。

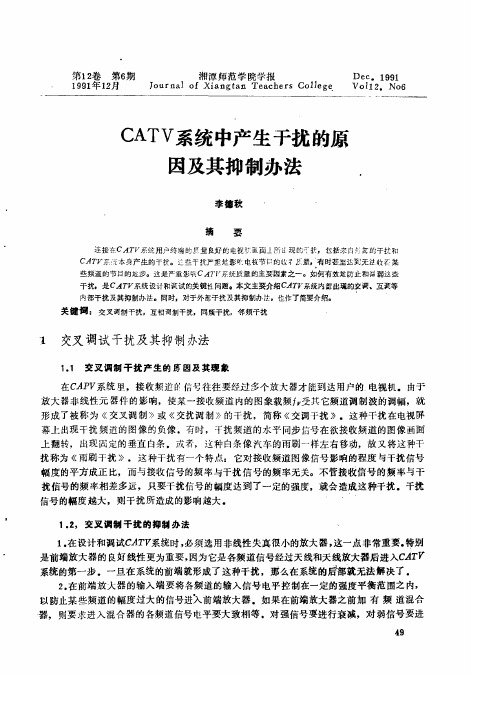

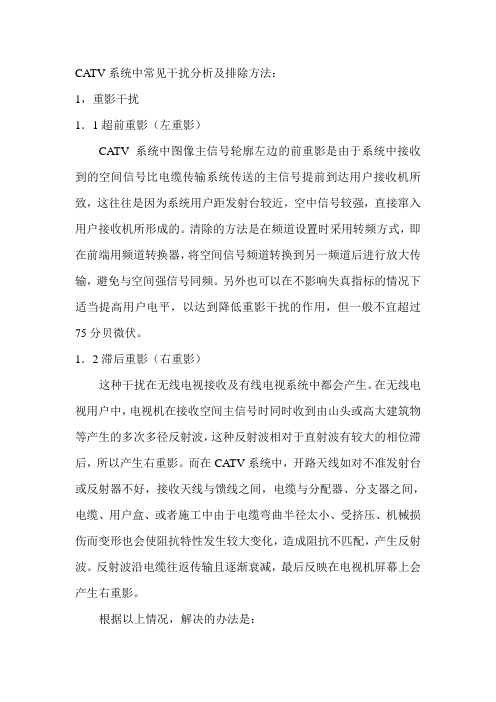

CATV系统中常见干扰分析及排除方法：1，重影干扰1．1超前重影（左重影）CATV系统中图像主信号轮廓左边的前重影是由于系统中接收到的空间信号比电缆传输系统传送的主信号提前到达用户接收机所致，这往往是因为系统用户距发射台较近，空中信号较强，直接窜入用户接收机所形成的。

清除的方法是在频道设置时采用转频方式，即在前端用频道转换器，将空间信号频道转换到另一频道后进行放大传输，避免与空间强信号同频。

另外也可以在不影响失真指标的情况下适当提高用户电平，以达到降低重影干扰的作用，但一般不宜超过75分贝微伏。

1．2滞后重影（右重影）这种干扰在无线电视接收及有线电视系统中都会产生。

在无线电视用户中，电视机在接收空间主信号时同时收到由山头或高大建筑物等产生的多次多径反射波，这种反射波相对于直射波有较大的相位滞后，所以产生右重影。

而在CATV系统中，开路天线如对不准发射台或反射器不好，接收天线与馈线之间，电缆与分配器、分支器之间，电缆、用户盒、或者施工中由于电缆弯曲半径太小、受挤压、机械损伤而变形也会使阻抗特性发生较大变化，造成阻抗不匹配，产生反射波。

反射波沿电缆往返传输且逐渐衰减，最后反映在电视机屏幕上会产生右重影。

根据以上情况，解决的办法是：⑴仔细调整天线位置和方向，如不能解决问题应采用强反射天线或加移相天线或选择适当的天线阵组合来消除重影。

⑵选择75Ω的电缆、接插件、连接头，确保阻抗匹配。

⑶把各个连接环节做好，保证接触良好，阻抗匹配。

⑷逐段检查电缆是否变形，阻抗是否改变，如有变化即更换之。

2，雪花干扰雪花干扰也是有线电视系统中最普遍、最常见的干扰形式之一，形成原因很多，究其根源是由于信号载噪比不能达标所致。

⑴由于电平降低而引起载噪比指标下降，形成雪花干扰的现象尤为常见。

由于传输系统中各环节接触不良，放大器、分支分配器故障，机内元器件老化失效、增益降低，电缆老化、损耗增大，由于自然或人为因素使电缆内外导体短路、部分断路均可造成此类故障。

CATV 550MHz系统中常见干扰分析及排除方法
雷爱国
【期刊名称】《有线电视技术》
【年(卷),期】2001(8)3
【摘要】@@ 1引言rn随着各地有线电视台站从原来的CATV300MHz系统发
展到现今550MHz以上系统,电视节目频道也从原来的十几套增加到四十几套以上.近年来,CATV 550MHz系统设备和器件长期受气候、环境、雨水影响出现的老化、损坏、接触不良等故障现象,会引起各环节出现不同性质的干扰,最终影响用户收看
质量.为了让CATV 550MHz系统中广大用户收看到高质量的电视节目,笔者结合理论技术知识和CATV 550MHz系统工程在安装、调试和维修时遇到的问题进行分析,总结出对各种干扰现象的不同处理及排除方法.
【总页数】3页(P56-58)
【作者】雷爱国
【作者单位】贵州黔西南州广播电视局718台
【正文语种】中文
【中图分类】TN94
【相关文献】
1.CATV系统中常见干扰分析及排除方法 [J], 刘浩然
2.CATV系统中常见干扰分析及排除方法 [J], 刘浩然
3.CATV系统中常见干扰分析及排除方法 [J], 吕春龙
4.浅谈CATV系统中常见故障分靳及排除方法 [J], 陆靖隽
5.CATV系统中常见干扰分析及排除方法 [J], 吕春龙
因版权原因，仅展示原文概要，查看原文内容请购买。

有线电视系统倍频干扰的原因与排除方法一.斜纹干扰1.对干扰现象开展分析斜纹干扰属于网纹干扰的一种。

网纹干扰是指在屏幕上呈现网状条纹或弯曲细波纹.网纹.不规则斜纹等干扰，一起网纹干扰通常有两种可能：一是外界干扰，如广播台调幅寄生高次谐波干扰.调频电台的倍频干扰.通信电台干扰.高频设备干扰.临近频道干扰等.二是系统内互调干扰，互调干扰时由放大器的非线性失真引起的，非线性失真使传送的信号产生的和频或差频道某个接收频道的频率范围内，并和改频道一起进入接收机.产生混频干扰，也就是互调.互调有两种情况，：一种是几个频道之间产生的干扰，有二次互调.三次互调，另一种是内部的图像载频.伴音载频和色度负载频三者之间相互产生的干扰，这种干扰称为“三音互调”2.产生网纹干扰的原因及解决方法有以下几种①放大器输出电平过高，造成各组合互调分量过大.输出电平每提高NDB互调也提高NDB。

为消除互调，在前段电平正常的情况下，要保证线路上各放大器的输出电平符合要求，不宜过高。

电平在正常的范围内仍出现网纹现象，就会检查放大器性能是否良好以及线路接线头是否牢固。

②输入电平过高产生干扰。

输入信号电平过高，使设备的AGC（自动增益控制）控制能力超出动态范围，产生网纹干扰或图像扭曲③邻频干扰。

相邻频道的电平太大，在接收机高频头内产生互调（网纹干扰）相邻频道的电平差应≤3DB，最好控制在1DB以内④频率漂移产生干扰。

在个别频道出现网纹且时有时无，这是一些插件频率产生漂移的结果⑤同频干扰。

空间信号进入系统后对某一频道造成网纹干扰或重影⑥V/A比造成的干扰。

为防止伴音干扰图像，应使伴音电平低于图像电平17DB二无信号即无图像.无伴音.有时是一户.几户.整个楼无信号，有时是某个片区无信号，有时会是更大的区域无信号，检修时，首先要检查线路是否开路.短路，然后检查是否停电，最后检查器件是否损坏等三信号交流声干扰：交流声干扰也称为交流哼声，图像上会出现上下移动的水平条纹，即“滚道”。

基站干扰排查步骤，先确定干扰类型内部干扰包括：互调干扰，硬件干扰1互调干扰：（指扇区下行输出通过馈线时由于无源器件非线性原因产生一个谐波落到了移动上行频段内对移动上行频段内对移动上行频段产生了干扰），互调干扰的表现类型为，随话务的增多而干扰变强，通过后台分析能看到忙时干扰强，而在闲时就是后半夜干扰消失，在OMC平台通过降功率也能体现出来降低输出功率，扇区内的干扰减弱。

2 硬件干扰：干扰可以通过扇区互换来确定，例如后台查得知A扇区存在干扰，B小区无干扰，锁闭2个小区去激活RA后在基站侧将2个扇区RA上的馈线互换，然后激活扇区解开小区业务，后台实时刷干扰，如果A依旧存在干扰，B无干扰则确定干扰为扇区本身硬件问题，与馈线及外部无关，反之，A干扰消失，B小区出现干扰，则干扰可能为馈线问题，也可能为外部干扰，若是2个小区干扰均消失，则应考虑是否是频率问题，可能通过关闭跳频，逐一关闭频率来确定，或者通过信令追踪来排查外部干扰包括：电信阻塞，电信杂散，干扰器，信号发大器，无线直放站，某些电子类设备（如门禁，监控，叫号系统等）电信对移动产生的干扰可能为阻塞和杂散：阻塞：就是连接天馈测试电信电平强度一般超过-30就判定为阻塞，可以通过加装滤波器来解决杂散：是电信的信号已经落入了移动上行带宽内，往往由于电信电平过高而掩盖了移动自身的底噪，故而在判定是否存在杂散的时候，需要在天馈与频谱仪之间加装滤波器进行确认。
