中华人民共和国交通行业标准交通工程土工合成材料土工格栅中华人民共和国交通行业标准JT/Ｔ480-2002交通工程土工合成材料土工格栅中华人民共和国交通部发布目次前言1范围 (1)2规范性引用文件 (1)3术语和定义 (1)4产品分类与命名 (1)5产品规格系列与尺寸及偏差 (2)6技术要求 (3)7试验方法 (5)8检验规则 (5)9标志、包装、运输和储存 (6)附录A（规范性附录）粘焊土工格栅极限剥离力的测定 (7)附录B（资料性附录）土工格栅外观检查要求 (8)交通工程土工合成材料土工格栅1范围本标准规定了土工格栅的分类与命名、规格与尺寸、技术要求、试验方法、检验规则、标志、包装、运输、和贮存的要求。
本标准适用于公路、港口工程用土工格栅。
铁路、水利工程用土工格栅可参照执行。
2、规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本GB/T1549钠钙硅铝硼玻璃化学分析方法GB/T7689.3增强材料机织物试验方法第3 部分宽度和长度的测定GB/T13021聚乙烯管材和管件碳黑含量的测量热失重法GB/T14798土工布鉴别标志JTJ/T060公路土工合成材料试验规程3术语和定义下列术语和定义适用于本标准3.1每延米拉伸断裂强度单位宽度土工格栅在外力作用下拉伸断裂强度，以kN/m表示4产品分类与命名4.1分类4.1.1按使用受力的方向分二类：单向田土工格栅，代号为GD；双向土工格栅，代号为GS。
4.1.2典型产品形状见图1、图2、图3和图4。
示例1：每延米极限拉力25kN的单向拉伸土工格栅，原材料为聚丙烯，表示为GDL25/PP示例2：每延米纵、横向极限拉力均为20kN，双向拉伸土工格栅，原材料为聚乙烯，表示为GSL20/PE 5产品规格系列与尺寸及偏差5.1规格系列规格系列见表1。

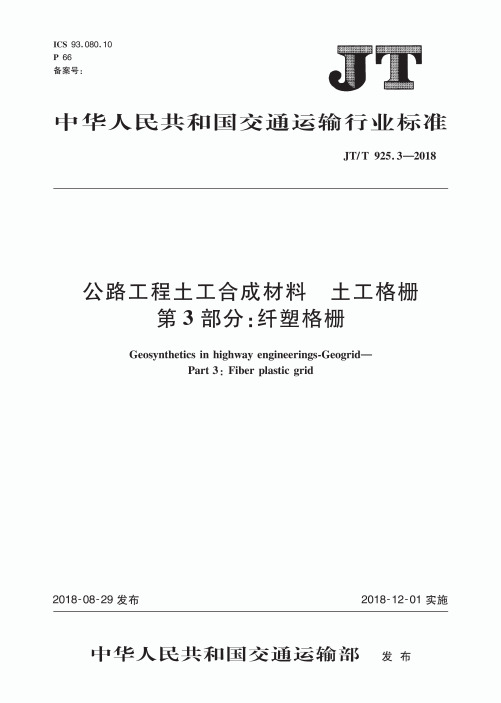

ＪＴ／Ｔ９２５．３ ２０１８目㊀㊀次…………………………………………………………………………………………………………前言Ⅱ………………………………………………………………………………………………………１㊀范围１２㊀规范性引用文件１…………………………………………………………………………………………３㊀术语和定义１………………………………………………………………………………………………４㊀产品分类㊁型号与规格１……………………………………………………………………………………５㊀原材料２………………………………………………………………………………………………………………………………………………………………………………………………………６㊀技术要求２７㊀试验方法４…………………………………………………………………………………………………８㊀检验规则５……………………………………………………………………………………………………………………………………………………………………………………９㊀标志㊁包装㊁运输和储存６ⅠＪＴ／Ｔ９２５．３ ２０１８前㊀㊀言ＪＴ／Ｔ９２５‘公路工程土工合成材料㊀土工格栅“分为６个部分：第１部分：钢塑格栅；第２部分：塑料格栅；第３部分：纤塑格栅；第４部分：玻纤格栅；第５部分：聚酯格栅；第６部分：复合类格栅㊂本部分为‘公路工程土工合成材料㊀土工格栅“的第３部分㊂本部分按照ＧＢ／Ｔ１．１ ２００９给出的规则起草㊂本部分由全国交通工程设施（公路）标准化技术委员会（ＳＡＣ／ＴＣ２２３）提出并归口㊂本部分起草单位：交通运输部公路科学研究院㊁泰安路德工程材料有限公司㊁宏祥新材料股份有限公司㊁马克菲尔（长沙）新型支档科技开发有限公司㊂本部分主要起草人：刘英㊁梁训美㊁崔占明㊁王珏㊂ⅡＪＴ／Ｔ９２５．３ ２０１８公路工程土工合成材料㊀土工格栅第３部分：纤塑格栅１㊀范围ＪＴ／Ｔ９２５的本部分规定了公路工程用纤塑格栅的产品分类㊁型号与规格㊁原材料㊁技术要求㊁试验方法㊁检验规则，以及标志㊁包装㊁运输和储存等要求㊂本部分适用于公路工程用纤塑格栅的生产㊁检验和使用㊂２㊀规范性引用文件下列文件对于本文件的应用是必不可少的㊂凡是注日期的引用文件，仅注日期的版本适用于本文件㊂凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件㊂ＧＢ／Ｔ７６９０．３㊀㊀㊀增强材料㊀纱线试验方法㊀第３部分：玻璃纤维断裂强力和断裂伸长的测定ＧＢ／Ｔ１１１１５聚乙烯（ＰＥ）树脂ＧＢ／Ｔ１２６７０聚丙烯（ＰＰ）树脂ＧＢ／Ｔ１４７９８土工合成材料㊀现场鉴别标识ＪＴＧＥ５０公路工程土工合成材料试验规程ＪＴ／Ｔ９２５．１ ２０１４公路工程土工合成材料㊀土工格栅㊀第１部分：钢塑格栅３㊀术语和定义下列术语和定义适用于本文件㊂３．１纤塑格栅㊀ｆｉｂｅｒｐｌａｓｔｉｃｇｒｉｄ以玻璃纤维㊁玄武岩纤维㊁聚酯纤维等经特殊处理后与聚乙烯或聚丙烯及其他助剂为原材料，通过挤出使之成为复合型高强抗拉筋带，其表面有粗糙压纹，采用超声波焊接而成的土工格栅㊂４㊀产品分类㊁型号与规格４．１㊀产品分类纤塑格栅按照加筋材料分为三类，分别是玻璃纤维纤塑格栅㊁玄武岩纤维纤塑格栅和聚酯纤维纤塑格栅㊂纤塑格栅按照受力方向分为单向纤塑格栅㊁双向纤塑格栅和双向异型纤塑格栅㊂４．２㊀型号产品型号编码方法见图１㊂示例１：纵向标称抗拉强度为５０ｋＮ／ｍ㊁横向标称抗拉强度为５０ｋＮ／ｍ的双向玻璃纤维纤塑格栅，型号表示为ＸＳＧＳ５０⁃５０Ｓ⁃Ｇ；示例２：纵向标称抗拉强度为６０ｋＮ／ｍ㊁横向标称抗拉强度为３０ｋＮ／ｍ的玄武岩纤维纤塑格栅，型号表示为ＸＳＧＳ６０⁃３０Ｙ⁃Ｂ；示例３：标称抗拉强度为８０ｋＮ／ｍ的单向聚酯纤维纤塑格栅，表示为ＸＳＧＳ８０Ｄ⁃ＰＥＴ㊂１图１ 纤塑格栅型号编码方法４．３㊀规格纤塑格栅规格见表１㊂表１㊀产品规格单位为千牛每米类㊀㊀别强㊀㊀度双向纤塑格栅３０⁃３０５０⁃５０６０⁃６０７０⁃７０８０⁃８０双向异型纤塑格栅５０⁃３０６０⁃３０８０⁃３０８０⁃５０１００⁃５０单向纤塑格栅５０８０１００１５０２００３００４００５００６００７００㊀注：因工程需求需采用更高强度土工格栅时，除强度由供需双方商定外，其他指标均应满足本标准要求㊂５㊀原材料塑料材料应使用原始粒状原料，不应使用粉状和再造粒状颗粒原料㊂低密度聚乙烯应满足ＧＢ／Ｔ１１１１５的要求，聚丙烯应满足ＧＢ／Ｔ１２６７０的要求㊂６㊀技术要求６．１㊀外观质量纤塑格栅应为黑色，应色泽均匀，无明显油污，无开裂露筋㊁损伤㊁穿孔等缺陷㊂６．２㊀尺寸及偏差纤塑格栅的尺寸及偏差应符合表２的要求㊂表２㊀纤塑格栅的尺寸及偏差项㊀㊀目双向和双向异型格栅单向格栅单根条带宽度（ｍｍ）ȡ１４ȡ２４单根条带厚度（ｍｍ）ȡ０．８ȡ０．８纵向网孔净空尺寸（ｍｍ）５０ １８０２００ ８００横向网孔净空尺寸（ｍｍ）５０ １８０４０ １６０幅宽（ｍ）ȡ３．５ȡ３．５２ＪＴ／Ｔ９２５．３ ２０１８表２（续）项㊀㊀目双向和双向异型格栅单向格栅单根条带宽度偏差（ｍｍ）ʃ１．５ʃ１．５单根条带厚度偏差（ｍｍ）ʃ０．１ʃ０．１纵㊁横向网孔净空尺寸偏差（ｍｍ）ʃ１０ʃ１０幅宽偏差（ｍｍ）＋２０＋２０长度（ｍ）ȡ３０ȡ３０长度偏差（％）ʃ０．５ʃ０．５㊀注：单向格栅参数针对于纵向条带㊂６．３㊀力学性能纤塑格栅的力学性能指标应符合表３ 表５的要求㊂表３㊀单向纤塑格栅的力学性能指㊀㊀标规格及要求５０８０１００１５０２００３００４００５００６００７００纵向抗拉强度（ｋＮ）ȡ５０ȡ８０ȡ１００ȡ１５０ȡ２００ȡ３００ȡ４００ȡ５００ȡ６００ȡ７００聚酯材料纵向２％伸长率时的拉伸强度（ｋＮ／ｍ）ȡ１０ȡ１６ȡ２１ȡ３１ȡ４２ȡ６３ȡ８４ȡ１０５ȡ１２６ȡ１４７聚酯材料纵向５％伸长率时的拉伸强度（ｋＮ／ｍ）ȡ２６ȡ４２ȡ５３ȡ７９ȡ１０６ȡ１５９ȡ２１２ȡ２６５ȡ３１８ȡ３７１纵向标称伸长率玄武岩纤维和玻璃纤维材料ɤ４％聚酯材料ɤ１２％连接点极限分离力（Ｎ）ȡ３００表４㊀双向纤塑格栅的力学性能指㊀㊀标规格及要求３０⁃３０５０⁃５０６０⁃６０７０⁃７０８０⁃８０纵㊁横向标称抗拉强度（ｋＮ／ｍ）ȡ３０ȡ５０ȡ６０ȡ７０ȡ８０聚酯材料纵㊁横向２％伸长率时的拉伸强度（ｋＮ／ｍ）ȡ６ȡ１０ȡ１２ȡ１４ȡ１６聚酯材料纵㊁横向５％伸长率时的拉伸强度（ｋＮ／ｍ）ȡ１５ȡ２６ȡ３１ȡ３７ȡ４２纵㊁横向标称抗拉强度下伸长率玄武岩纤维和玻璃纤维材料ɤ４％聚酯材料ɤ１２％连接点极限分离力（Ｎ）ȡ３００３ＪＴ／Ｔ９２５．３ ２０１８表５㊀双向异型纤塑格栅的力学性能指㊀㊀标规格及要求５０⁃３０６０⁃３０８０⁃３０８０⁃５０１００⁃５０纵向标称抗拉强度（ｋＮ／ｍ）ȡ５０ȡ６０ȡ８０ȡ８０ȡ１００横向标称抗拉强度（ｋＮ／ｍ）ȡ３０ȡ３０ȡ３０ȡ５０ȡ５０聚酯材料纵向２％伸长率时的拉伸强度（ｋＮ／ｍ）ȡ１０ȡ１２ȡ１６ȡ１６ȡ２１聚酯材料横向２％伸长率时的拉伸强度（ｋＮ／ｍ）ȡ６ȡ６ȡ６ȡ１０ȡ１０聚酯材料纵向５％伸长率时的拉伸强度（ｋＮ／ｍ）ȡ２６ȡ３１ȡ４２ȡ４２ȡ５３聚酯材料横向５％伸长率时的拉伸强度（ｋＮ／ｍ）ȡ１５ȡ１５ȡ１５ȡ２６ȡ２６纵㊁横向标称抗拉强度下伸长率玄武岩纤维和玻璃纤维材料ɤ４％聚酯材料ɤ１２％连接点极限分离力（Ｎ）ȡ３００６．４㊀碳黑含量裹覆层塑料碳黑含量应满足（２．５ʃ０．５）％㊂６．５㊀抗冻性纤塑格栅用于寒冷地区时，应进行抗冻试验㊂经抗冻试验后，强度㊁伸长率应符合表３和表４的规定㊂７㊀试验方法７．１㊀试样制备在同批纤塑格栅中，随机抽取一卷截取试样㊂纤塑格栅取样长度不小于２ｍ，双向异型纤塑格栅每个方向取样长度不小于２ｍ㊂７．２㊀外观质量在自然光线下距产品０．５ｍ进行目测㊂７．３㊀尺寸及偏差将纤塑格栅样品展平，按ＪＴＧＥ５０的规定进行试验并计算偏差㊂７．４㊀抗拉强度㊁伸长率抗拉强度㊁伸长率按ＪＴＧＥ５０的规定进行试验㊂其中样品宽度和筋带根数按照ＪＴ／Ｔ９２５．１ ２０１４中６．４．２的规定进行㊂７．５㊀连接点极限分离力连接点极限分离力按照ＪＴ／Ｔ９２５．１ ２０１４附录Ａ的规定进行试验㊂４ＪＴ／Ｔ９２５．３ ２０１８ＪＴ／Ｔ９２５．３ ２０１８７．６㊀碳黑含量碳黑含量的测定按ＪＴＧＥ５０规定进行㊂７．７㊀抗冻性试样经５０次冻融循环后，按ＪＴＧＥ５０规定进行强度㊁伸长率试验㊂注：冻融试验采用气冻方式，在－２０ħʃ２ħ冷冻２ｈ，在２０ħʃ２ħ融２ｈ，为一个冻融循环㊂８㊀检验规则８．１㊀检验分类８．１．１㊀检验分为型式检验和出厂检验㊂８．１．２㊀有下列情况之一时，应进行型式检验：ａ）㊀正式生产后，如结构㊁材料㊁工艺有较大改变，可能影响产品性能时；ｂ）㊀正常生产时，每半年进行一次型式检验；ｃ）㊀产品停产超过３个月恢复生产时；ｄ）㊀出厂检验结果与上次型式检验有较大差异时；ｅ）㊀国家及部级质量监督机构提出进行型式检验要求时㊂８．１．３㊀产品出厂前应进行出厂检验㊂８．２㊀检验项目检验项目见表６㊂表６㊀检验项目序号项目名称技术要求试验方法型式检验出厂检验１外观质量６．１７．２＋＋２尺寸及偏差６．２７．３＋＋３抗拉强度６．３７．４＋＋４伸长率６．３７．４＋＋５连接点极限分离力６．３７．５＋＋６碳黑含量６．４７．６＋＋７抗冻性６．５７．７＋－㊀注： ＋ 为必检项目， － 为免检项目㊂８．３㊀组批和抽样产品以批为单位进行检验，同一牌号的原料，同一配方㊁同一规格㊁同一生产工艺并稳定连续生产一定数量的产品为一批，每批数量不超过５００００ｍ２㊂在每批产品中随机抽取３卷，进行宽度和外观检查，在宽度和外观检查合格的产品中任取一卷，去掉外层长度５００ｍｍ后，截取全幅宽产品１ｍ长的试样进行物理力学性能测试㊂８．４㊀判定规则针对型式检验和出厂检验，若表６中要求检验的项目全部合格，则判该批产品为合格批㊂若表６中５ＪＴ／Ｔ９２５．３ ２０１８要求检验的项目有一项不合格，则应在该批产品中重新抽取双倍样品制作试样，对不合格项目进行复检，复检全部合格，该批为合格；检验如果仍有一项不合格，则该批为不合格㊂９㊀标志㊁包装㊁运输和储存９．１㊀标志产品出厂时，每卷产品应附有合格标志，内容包括：ａ）㊀产品名称㊁代号㊁标准编号㊁商标；ｂ）㊀生产企业名称㊁地址；ｃ）㊀生产日期㊁批号和尺寸；ｄ）㊀检验员章㊂９．２㊀包装产品宜用防晒材料进行包装，并在包装上注明产品名称和生产厂家㊂９．３㊀运输产品在装卸运输过程中，不得抛摔，避免与尖锐物品混装运输，避免剧烈冲击，运输应有遮篷等防雨㊁防晒措施㊂９．４㊀储存产品不得露天存放，应避免日光长期照射，严禁与化工腐蚀物品一起堆放，不应重压㊂６。
土工格栅施工方案一、编制依据1、本工程的招标文件、补遗书；2、现行施工技术规范；⑴、《公路路基施工技术规范》(JTG F10—2006)⑵、《公路工程质量检验评定标准》(土建工程) (JTG F80/1—2004)⑶、《公路土工合成材料应用技术规范》（JTJ/T019-98）3、本合同施工设计图纸及技术交底；4、自然地理及气候特征，施工现场实地踏勘调查资料。
二、工程概况及土工格栅施工范围青临高速公路第八标段，起止桩号为K57+200-K67+750，长10.55 km。
为防止路基的不均匀沉降，按照设计图纸，所有横向地面坡度陡于1:5的填挖交界处，及全部纵向填挖交界处均需要埋设土工格栅。
土工格栅每个段落共需要铺设两层，第一层铺设于路床顶面下1.5m 处，第二层铺设于路床顶面。
半填半挖段落的挖方侧应在路槽下超挖80cm后再回填，以减小路基横向不均匀沉降。
纵向填挖交界处应向挖方侧超挖150cm深，不小于10m过渡段后为超挖80cm再回填。
我标段根据实际地形核实了需铺设土工格栅的具体段落和面积，详见土工格栅数量表。
三、施工准备：1、技术准备⑴、由项目总工组织工程技术人员对《规范》和图纸进行了学习，并进行了施工技术交底。
由专职安全工程师组织参建人员对施工安全规程进行了学习，并进行了安全技术交底。
⑵、对施工管理人员及机械操作手进行了上岗前的岗位培训，保证人人掌握施工工艺、操作方法，特殊工种做到持证上岗。
对劳务队全体人员进行进场前安全、文明施工及管理宣传、动员。
⑶、测量人员根据设计单位提供的导线点坐标位置及水准点高程，进行了复测，符合测量精度要求，并已批复。
⑷、认真了解该处地质情况及周围环境情况，明确其具体位置和深（高）度。
⑸、施工便道已贯通，并达到晴雨通车的条件。
2、材料试验土工格栅采用泰安强力土工材料有限公司生产的GSZ60-60钢塑土工格栅，目前材料已进场，并经山东省交通科学研究所试验室检验合格，满足规范及设计要求。
