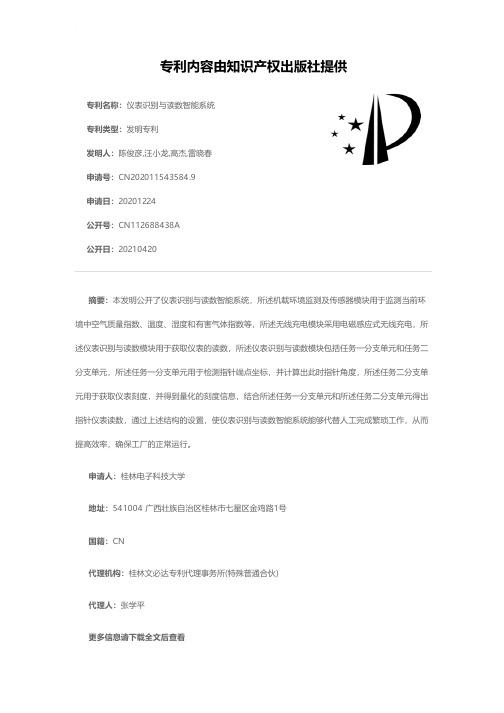

专利名称：仪表识别与读数智能系统专利类型：发明专利
发明人：陈俊彦,汪小龙,高杰,雷晓春申请号：CN202011543584.9
申请日：20201224
公开号：CN112688438A
公开日：
20210420
专利内容由知识产权出版社提供
摘要：本发明公开了仪表识别与读数智能系统，所述机载环境监测及传感器模块用于监测当前环境中空气质量指数、温度、湿度和有害气体指数等，所述无线充电模块采用电磁感应式无线充电，所述仪表识别与读数模块用于获取仪表的读数，所述仪表识别与读数模块包括任务一分支单元和任务二分支单元，所述任务一分支单元用于检测指针端点坐标，并计算出此时指针角度，所述任务二分支单元用于获取仪表刻度，并得到量化的刻度信息，结合所述任务一分支单元和所述任务二分支单元得出指针仪表读数，通过上述结构的设置，使仪表识别与读数智能系统能够代替人工完成繁琐工作，从而提高效率，确保工厂的正常运行。
申请人：桂林电子科技大学
地址：541004 广西壮族自治区桂林市七星区金鸡路1号
国籍：CN
代理机构：桂林文必达专利代理事务所(特殊普通合伙)
代理人：张学平
更多信息请下载全文后查看。
