OSPF单区域配置【学习日标】掌挥OSPF中Router ID 的配置方法掌握OSPF的配置力法掌握通过display命令查看OSPP运行状态的方法掌握使用OSPF发布缺省路由的方法掌握修改OSPF hello 和dead 时间的配置方法学握OSPF 路由优先级的修改力法【理论知识】OSPF是由IFIF 开发的基J链路状念的自治系统内部路由协议,用来代替RIP 路由协议自身的算法限.与距离矢量协议不同,链路状态路由协议使用Dijkstra 的最短路径优先算法计算和选择路由。
OSPF 协议在有组播发送能力的链路层上以组播地址发送协议包，即达到了节约资源的目的，有最大限度地减少了对其他网络设备的干扰.【实验拓扑】步骤1.按照实验拓扑图规划IP 地址步骤2。
配置OSPF 路由协议步骤3。
在OSPP中下发默认路由步骤4.查看R1的路由表、OSPP 邻居状态和链路状态数据库步骤5。
在R2上修改OSPF HELO和DEAD时间的配置方法并查看OSPF的邻居状态步骤6.修改OSPF 优先级控制DR BDR 的选举【操作步骤】步骤1。
按照实验拓扑图规划IP地址查看接口ip地址配置［Huawei] sysname R1［RI]int loo 0［R1-LoopBack0] ip add 1。
1。
1。
132[R1-LoopBack0] int g0/0/0［Rl—GigabitEthernet0/0/01ip add 12。
1。
1。
124[Huawei］sys R2［R2］int g0/0/0［R2-Gigabi tEthernet0/0/0］ip add 12.1.1.2 255.255。
255。
[R2-Gigabi tEthernet0/0/0］int loo 0［R2—LoopBack0] ip add 2.2。
2.2 32[R2-LoopBack0] int g0/0/1［R2-GigabitEthernet0/0/1] ip add 23。
华为交换机ospf的配置方法步骤华为路由器如何去配置OSPF协议，在配置过程中，我们要怎样去操作，具体步骤是什么，不知道的朋友可以看看以下有关华为交换机ospf配置方法，希望对大家有帮助!华为交换机ospf配置方法1、系统视图下启动OSPF进程请根据需求，在相应的华为路由器、华为交换机上进行以下配置。
步骤1执行命令system-view，进入系统视图。
步骤2 执行命令ospf [ process-id ] [ router-id router-id ]，启动OSPF进程，进入OSPF视图。
步骤3执行命令area area-id，进入OSPF区域视图。
步骤4可选配置(配置OSPF区域认证方式)执行命令authentication-mode simple { [ plain ] plain-text | cipher cipher-text }，配置OSPF区域的验证模式(简单验证)。
执行命令authentication-mode { md5 | hmac-md5 } [ key-id { plain plain-text | [ cipher ] cipher-text } ]，配置OSPF区域的验证模式(md5验证)。
步骤5 执行命令network ip-address wildcard-mask，配置区域所包含的网段。
router-id 建议配置OSPF 进程的时候，首先规划好Router ID，然后使用手动配置RD。
network 该处的网段是指运行OSPF协议接口的IP地址所在的网段。
一个网段只能属于一个区域，或者说每个运行OSPF协议的接口必须指明属于某一个特定的区域。
满足下面两个条件，接口上才能正常运行OSPF协议：1)、接口的IP地址掩码长度≥network命令中的掩码长度。
2)、接口的主IP地址必须在network命令指定的网段范围内。
Loopback 对于Loopback接口，缺省情况下OSPF以32位主机路由的方式对外发布其IP地址，与接口上配置的掩码长度无关。
Packet Tracer 5.0建构CCNA实验攻略(10)——配置单区域OSPFOSPF(Open Shortest Path First开放式最短路径优先)是一个内部网关协议(Interior Gateway Protocol,简称IGP)，用于在单一自治系统(autonomous system,AS)内决策路由。
OSPF协议比较复杂F version 2 RFC 2328标准文档长达224页，可以划分区域是OSPF能多适应大型复杂网络的一个特性，我们只借助完成单个area的简单配置。
一、配置实例拓扑图图一二、OSPF配置基本命令Router(config)#router ospf 1Router(config-router)#network 192.168.1.0 0.0.0.255 area 0Router(config-router)#router-id 10.1.1.1三、OSPF配置实例１、路由器基本配置图二以Router1为例介绍网络中各个路由器的基本配置２、启动OSPF图三图四Router1的OSPF配置图五Router２的OSPF配置图六Router3的OSPF配置图七Router4的OSPF配置图八查看路由器中的路由表３、校验、诊断图九show ip protocol查看路由器中所启用的路由计算协议图十show ip ospf图十一show ip ospf interface图十二图十三show ip ospf neighbor想看邻居图十四show ip ospf database图十五debug ip ospf events开启诊断，no debug ip ospf events关闭诊断图十六pc2 ping 通所有网段内的计算机或路由器在这里只能进行最为简单的OSPF配置了，可以完成CCNA的实验。
动态路由-----OSPF协议原理与单区域实验配置⼀.OSPF协议的介绍1.OSPF的概述OSPF(Open Shortest Path First)是⼀个内部⽹关协议(Interior Gateway Protocol,简称IGP)。
与RIP相对，OSPF是链路状态路协议，⽽RIP是距离向量路由协议。
链路是路由器接⼝的另⼀种说法，因此OSPF也称为接⼝状态路由协议。
OSPF通过路由器之间通告⽹络接⼝的状态来建⽴链路状态数据库，⽣成最短路径树，每个OSPF路由器使⽤这些最短路径构造路由表。
⽹络，OSPFv3⽤在⽹络。
可⽤于⼤型⽹络。
OSPF路由器收集其所在⽹络区域上各路由器的连接状态信息，即链路状态信息（Link-State），⽣成链路状态数据库(Link-State Database)。
路由器掌握了该区域上所有路由器的链路状态信息，也就等于了解了整个⽹络的拓扑状况。
OSPF路由器利⽤“最短路径优先算法(Shortest Path First, SPF)”，独⽴地计算出到达任意⽬的地的路由。
在OSPF协议下的路由器⼯作流程：2.OSPF的区域简介外部AS:⼀般来讲是运⾏另⼀个路由选择协议的区域,⽐如RIP,EIGRP等。
⾻⼲区域:Area 0,所有区域都必须(⼀般情况下)通过⾻⼲区域进⾏区域间的路由。
标准区域:同上,即最普通的区域。
末梢区域:Stub Area,不接收外部AS（AS代表同⼀路由协议下的路由区域）的路由信息。
完全末梢区域:Totally Stub Area,不接收外部AS的路由信息,同时也不接收本AS中其他Area的。
⾮纯末梢区域:NSSA(Not-So-Stub-Area),允许接收外部AS中以类型7的LSA发送的路由信息,并且ABR将类型7的LSA转换成类型5的LSA 在本AS内进⾏发送...3.OSPF的五种路由器DR:指定路由器，⼀个区域中的主路由器，当其他路由发数据给它时，指定路由器负责通知所有路由器。
OSPF单区域基本配置【实验名称】Ospf单区域基本配置【实验目的】掌握在路由器上配置OSPF单区域。
【背景描述】假设校园网通过1台三层交换机连到校园网出口路由器，路由器再和校园外的另1台路由器连接，现做适当配置，实现校园网内部主机与校园网外部主机的相互通信。
【技术原理】OSPF（Open Shortest Path First，开放式最短路径优先）协议，是目前网络中应用最广泛的路由协议之一。
属于内部网关路由协议，能够适应各种规模的网络环境，是典型的链路状态（link-state）协议。
OSPF路由协议通过向全网扩散本设备的链路状态信息，使网络中每台设备最终同步一个具有全网链路状态的数据库（LSDB），然后路由器采用SPF算法，以自己为根，计算到达其他网络的最短路径，最终形成全网路由信息。
OSPF属于无类路由协议，支持VLSM（变长子网掩码）。
OSPF是以组播的形式进行链路状态的通告的。
在大模型的网络环境中，OSPF支持区域的划分，将网络进行合理规划。
划分区域时必须存在area0（骨干区域）。
其他区域和骨干区域直接相连，或通过虚链路的方式连接。
【实现功能】实现网络的互连互通，从而实现信息的共享和传递。
【实验设备】S3550（1台）、R1762路由器（两台）、V35线缆（1根）、交叉线或直连线（1条）【实验拓扑】注：路由器和主机直连时，需要使用交叉线，在R1762的以太网接口支持MDI/MDIX，使用直连线也可以连通。
R1的S1/2为DCE接口。
【实验步骤】步骤一 ：基本配置三层交换机基本配置switch#configure terminal //进入全局模式switch(config)#hostname s3550 //命名修改S3550(config)#vlan 10 //创建vlan10S3550(config-vlan)#exitS3550(config)#vlan 50 //创建vlan50S3550(config-vlan)#exitS3550(config)#interface f0/1 //进入fa0/1端口模式S3550(config-if)#switchport access vlan 10//把fa0/1端口划分到vlan10S3550(config-if)#exitS3550(config)#interface f0/5 //进入fa0/5端口模式S3550(config-if)#switchport access vlan 50//把fa0/5端口划分到vlan50S3550(config-if)#exitS3550(config)#interface vlan 10 //创建VLAN虚接口，并配置IPS3550(config-if)#ip address 172.16.1.2 255.255.255.0S3550(config-if)#no shutdownS3550(config-if)#exitS3550(config)#interface vlan 50 //创建VLAN虚接口，并配置IPS3550(config-if)#ip address 172.16.5.1 255.255.255.0S3550(config-if)#no shutdown //启用端口S3550(config-if)#exit验证测试：S3550#show vlanVLAN Name Status Ports----------------------------------------------------------------------1 default active Fa0/2 ,Fa0/3Fa0/4,Fa0/6 ,Fa0/7Fa0/8,Fa0/9 ,Fa0/10Fa0/11,Fa0/12,Fa0/13Fa0/14,Fa0/15,Fa0/16Fa0/17,Fa0/18,Fa0/19Fa0/20,Fa0/21,Fa0/22 Fa0/23,Fa0/2410 vlan10 active Fa0/150 vlan50 active Fa0/5S3550#show ip interfaceInterface : VL10Description : Vlan 10OperStatus : UPManagementStatus : EnabledPrimary Internet address: 172.16.1.1/24Broadcast address : 255.255.255.255PhysAddress : 00d0.f8ff.8ab5Interface : VL50Description : Vlan 50OperStatus : UPManagementStatus : EnabledPrimary Internet address: 172.16.5.1/24Broadcast address : 255.255.255.255PhysAddress : 00d0.f8ff.8ab6路由器基本配置Router1(config)# interface fastethernet 1/0 //进入端口F1/0 Router1(config-if)# ip address 172.16.1.1 255.255.255.0//配置IPRouter1(config-if)# no shutdown //启用端口，使其转发数据Router1(config-if)#exitRouter1(config)# interface serial 1/2 //进入端口S1/2Router1(config-if)# ip address 172.16.2.1 255.255.255.0 //配置IPRouter1(config-if)# clock rate 64000 //设置时钟频率Router1(config-if)# no shutdown //启用端口，使其转发数据Router2(config)# interface fastethernet 1/0 //进入端口F1/0Router2(config-if)# ip address 172.16.3.1 255.255.255.0 //配置IPRouter2(config-if)# no shutdown //启用端口，使其转发数据Router2(config-if)#exitRouter2(config)# interface serial 1/2 //进入端口S1/2Router2(config-if)# ip address 172.16.2.2 255.255.255.0 //配置IPRouter2(config-if)# no shutdown //启用端口，使其转发数据验证测试：验证路由器接口的配置和状态。
eNSP实验：配置单区域的OSPF网络一、实验目的1、理解Route-id的意义2、掌握配置单区域的OSPF网络的方法3、理解OSPF hello-interval和dead-interval的意义二、实验拓扑三、实验步骤1、基本的配置与OSPF配置AR1：sysysname AR1int Gi 0/0/0ip add 192.168.12.1 30int loop 0ip add 1.1.1.1 32qospf 1 router-id 1.1.1.1area 0network 192.168.12.0 0.0.0.3network 1.1.1.1 0.0.0.0qqsave[AR1]sysysname AR2int Gi 0/0/0ip add 192.168.12.2 30int Gi 0/0/1ip add 192.168.23.1 30int loop 0ip add 2.2.2.2 32qospf 1 router-id 2.2.2.2 area 0network 192.168.12.0 0.0.0.3 network 192.168.23.0 0.0.0.3 network 1.1.1.1 0.0.0.0qqsave[AR2]AR3：sysysname AR3int Gi 0/0/0ip add 192.168.23.2 30int loop 0ip add 3.3.3.3 32qospf 1 router-id 3.3.3.3 area 0network 192.168.23.0 0.0.0.3 network 3.3.3.3 0.0.0.0qq[AR3]说明：一台路由器如果要运行OSPF协议，必须存在Router ID。
路由器的ID是一个32比特无符号整数，是一台路由器在自治系统中的唯一标识。
路由器的ID可以手工配置，如果没有通过命令指定ID号，系统会从当前接口的IP地址中自动选取一个作为路由器的ID号。
ENSP 路由协议实验【实验目的】1 、了解常见的RIPv2 ，OSPF 协议的原理与区别。
2 、熟悉静态路由，RIPv2 ，OSPF 协议的基本配置方法。
【实验内容】1 、使用静态路由实现不同路由器间业务互通。
2 、使用RIPv2 协议实现不同路由器间业务互通。
3 、使用OSPF 协议（单区域）实现不同路由器间业务互通。
4 、使用OSPF 协议（多区域）实现不同路由器间业务互通。
【实验原理】请参考教材以及网络资源对以下知识点加深记忆：静态路由、RIP 、OSPF 、BGP 基本原理RIPv1 的局限性在大型网络中使用所产生的问题: 1 ）RIP 的15 跳限制，超过15 跳的路由被认为不可达。
2 ）RIP 不能支持可变长子网掩码(VLSM) ，导致IP 地址分配的低效率。
3 ）周期性广播整个路由表，在低速链路及广域网云中应用将产生很大问题。
4 ）收敛速度慢，在大型网络中收敛时间需要几分钟。
5 ）RIP 没有网络延迟和链路开销的概念，路由选路基于跳数。
拥有较少跳数的路由总是被选为最佳路由即使较长的路径有低的延迟和开销。
6 ）RIP 没有区域的概念，不能在任意比特位进行路由汇总。
一些增强的功能被引入RIP 的新版本RIPv2 中，RIPv2 支持VLSM ，认证以及组播更新。
但RIPv2 的跳数限制以及慢收敛使它仍然不适用于大型网络。
相比RIP 而言，OSPF 更适合用于大型网络: 1 ）没有跳数的限制。
2 ）支持可变长子网掩码(VLSM) 。
3 ）使用组播发送链路状态更新，在链路状态变化时使用触发更新，提高了带宽的利用率。
4 ）收敛速度快。
5 ）具有认证功能。
6 ）真正的LOOP- FREE （无路由自环）路由协议。
实验一使用静态路由实现不同路由器间业务互通1 、实验拓扑及描述· 1.网络中包含三台路由器及两台PC ；· 2.端口连线及设备的IP 编址如图所示；2 、实验需求1.完成三台路由器的配置；2.完成两台PC 的配置；3.完成配置后，两台PC 要能够互相ping 通。

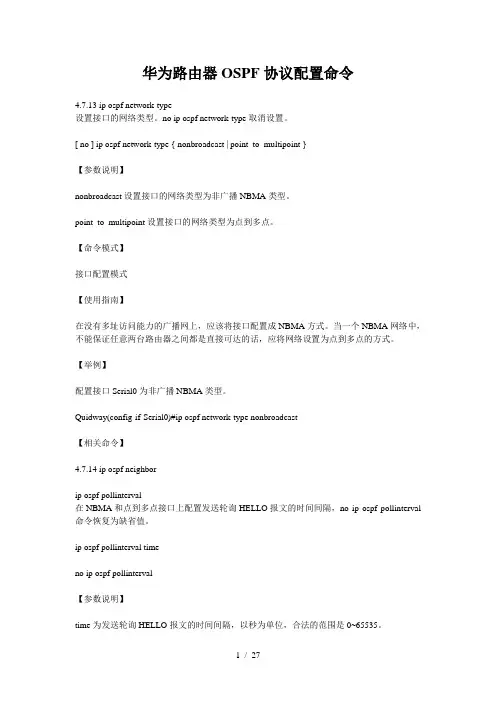

华为路由器OSPF协议配置命令4.7.13 ip ospf network-type设置接口的网络类型。
no ip ospf network-type取消设置。
[ no ] ip ospf network-type { nonbroadcast | point_to_multipoint }【参数说明】nonbroadcast设置接口的网络类型为非广播NBMA类型。
point_to_multipoint设置接口的网络类型为点到多点。
【命令模式】接口配置模式【使用指南】在没有多址访问能力的广播网上，应该将接口配置成NBMA方式。
当一个NBMA网络中，不能保证任意两台路由器之间都是直接可达的话，应将网络设置为点到多点的方式。
【举例】配置接口Serial0为非广播NBMA类型。
Quidway(config-if-Serial0)#ip ospf network-type nonbroadcast【相关命令】4.7.14 ip ospf neighborip ospf pollinterval在NBMA和点到多点接口上配置发送轮询HELLO报文的时间间隔，no ip ospf pollinterval 命令恢复为缺省值。
ip ospf pollinterval timeno ip ospf pollinterval【参数说明】time为发送轮询HELLO报文的时间间隔，以秒为单位，合法的范围是0~65535。
【缺省情况】接口缺省发送轮询HELLO报文的时间间隔为120秒。
【命令模式】接口配置模式【使用指南】在NBMA和点到多点网络中，当一台路由器的邻居一直没有响应时(时间间隔超过了dead-interval )，仍然有必要继续发送HELLO报文，但发送的频率要降低为以pollinterval的频率发送。
所以pollinterval要远大于hello- interval的值，至少为两分钟（120秒）。
通过配置轮询间隔以指定该接口在与相邻路由器构成邻接关系之前发送轮询HELLO报文的时间周期。
ENSP实验OSPF基本功能组网如图1所示，所有的S5700都运行OSPF，并将整个自治系统划分为3个区域，其中S5700-A和S5700-B作为ABR来转发区域之间的路由。
配置完成后，每台S5700都能学到自治系统内的到所有网段的路由。
图1 OSPF基本配置组网图S5700 接口对应的VLANIF IP地址S5700-A GigabitEthernet0/0/1 VLANIF 10 192.168.0.1/24S5700-A GigabitEthernet0/0/2 VLANIF 20 192.168.1.1/24S5700-B GigabitEthernet0/0/1 VLANIF 10 192.168.0.2/24S5700-B GigabitEthernet0/0/2 VLANIF 30 192.168.2.1/24S5700-C GigabitEthernet0/0/1 VLANIF 20 192.168.1.2/24S5700-C GigabitEthernet0/0/2 VLANIF 40 172.16.1.1/24配置思路采用如下的思路配置OSPF基本功能：1.配置各接口所属VLAN ID。
2.配置各VLANIF接口的IP地址。
3.在各S5700设备上使能OSPF，指定不同区域内的网段。
4.查看路由表及数据库信息。
数据准备•各接口所属的VLAN ID，具体数据如图1所示。
•各VLANIF接口的IP地址，具体数据如图1所示。
•各S5700设备的Router ID，OSPF进程号以及各接口所属的区域。
▪S5700-A的Router ID 1.1.1.1，运行的OSPF进程号1，在区域0的网段192.168.0.0/24，在区域1的网段192.168.1.0/24。
▪S5700-B的Router ID 2.2.2.2，运行的OSPF进程号1，在区域0的网段192.168.0.0/24，在区域2的网段192.168.2.0/24。

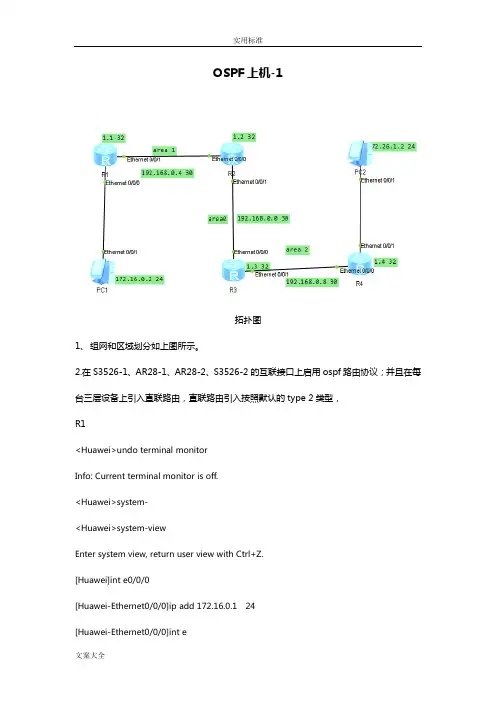

OSPF上机-1拓扑图1、组网和区域划分如上图所示。
