光伏系统的系统构成与选型(第四课)

太阳能光伏系统的组件选型和搭建方法分析太阳能光伏系统作为一种可再生能源系统，正逐渐得到广泛的应用。

在太阳能光伏系统的组件选型和搭建方法方面，有许多因素需要考虑，包括太阳能电池板的类型选择、电池板安装方式、逆变器的选择以及电池储能系统的设计等。

本文将对这些方面进行详细的分析和探讨。

首先，太阳能电池板的类型选择是组建太阳能光伏系统的关键。

目前市场上常见的太阳能电池板类型有单晶硅、多晶硅和薄膜太阳能电池板。

在类型选择时，需要考虑到光伏系统的实际需求以及预算限制。

单晶硅电池板具有较高的转换效率和较长的使用寿命，但价格相对较高。

多晶硅电池板转换效率略低于单晶硅，但价格相对较低。

薄膜太阳能电池板则具有较低的转换效率，但价格较为经济实惠。

因此，在选择太阳能电池板类型时，需要根据实际情况综合考虑以上因素。

其次，电池板的安装方式也是一个重要的考虑因素。

常见的电池板安装方式有屋顶集成、屋顶架装置和地面装置。

在屋顶集成方式下，电池板直接安装在房屋的屋顶上，具有美观、节省空间的特点。

屋顶架装置则需要在屋顶上安装支架，电池板通过支架安装在其上，它适用于那些对屋顶的负荷有限制的情况。

而地面装置则是将电池板安装在地面上，适用于需要大规模发电的情况。

因此，安装方式的选择应根据光伏系统的实际安装条件、需求以及经济因素进行综合考虑。

逆变器的选择是太阳能光伏系统中的另一个重要环节。

逆变器将直流电转换为交流电，用于供电给家庭或工业用途。

在选择逆变器时，需要考虑转换效率、稳定性、负载容量以及逆变器的连线方式等因素。

高效率的逆变器可以最大限度地提高光伏系统的发电能力。

逆变器的稳定性要求较高，能够承受各种恶劣环境的影响，并能够保持系统的正常运行。

逆变器的负载容量应能满足所连接设备的用电需求，同时需要留有一定的冗余容量以应对突发负载。

而逆变器的连线方式根据需要进行选择，可以是单相或三相连接。

最后，电池储能系统在太阳能光伏系统中也扮演着重要的角色。

分布式光伏发电系统组件选型及配置策略一、光伏发电系统组件选型光伏发电系统由光伏组件、逆变器、支架、电缆及其他配套设备组成。

选型关键在于确保组件质量可靠、性能稳定，并能满足系统设计要求。

1. 光伏组件选型光伏组件是光伏发电系统的核心部件，直接影响系统的发电效率和持续运行时间。

在选型时应考虑以下几个关键因素：- 组件类型：根据系统需求，可选择单晶硅、多晶硅或薄膜光伏组件。

单晶硅和多晶硅组件在效率和可靠性方面表现较好，薄膜组件适用于柔性支架或较低光照条件。

- 组件功率：根据系统设计目标和可利用的安装空间，选取适当的功率。

注意组件的温度系数和光衰特性，以确保长期性能稳定。

- 组件质量：选择具有可靠的组件生产商，关注其生产工艺和质量管控措施，确保组件具备耐腐蚀、承载能力强、寿命长等特点。

- 组件保修和性能保证：了解组件供应商提供的保修期、维修服务和组件性能保证，以降低系统运行期间的风险。

2. 逆变器选型逆变器是将光伏组件发出的直流电转换为交流电的关键设备。

选型时应考虑以下因素：- 功率容量：根据系统设计功率和负载需求，选取逆变器的适当容量。

- 可靠性和效率：选择具备高可靠性和高效率的逆变器品牌，降低故障风险并提高发电效率。

- 抗逆能力：关注逆变器的环境适应性，如高温、高湿度等极端条件下的性能表现。

- 保修和售后服务：了解逆变器供应商的保修政策和售后服务，确保系统故障时能及时维修。

3. 支架和电缆选型支架和电缆作为光伏发电系统的基础设备和连接设备，选型时需要考虑以下因素：- 支架材质和结构：选择具有良好强度和耐候性的支架材料，并确保支架结构能够满足光伏组件的稳固安装和调整角度的需要。

- 电缆规格和质量：根据系统的电流和电压要求，选取适当规格的电缆，并关注其导电能力和耐久性。

二、光伏发电系统配置策略在配置光伏发电系统时，需要综合考虑系统容量、区域实际发电条件、建筑特点等因素，以提高系统性能和发电效率。

1. 系统容量配置根据需要发电的负荷和可利用场地面积，确定光伏发电系统的容量。

太阳能光伏发电是利用半导体界面的光生伏特效应而将光能直接转变为电能的一种技术。

这种技术的关键元件是太阳能电池。

太阳能电池经过串联后进行封装保护可形成大面积的太阳电池组件，再配合上功率控制器等部件就形成了光伏发电装置。

太阳能光伏发电的优点是较少受地域限制，因为阳光普照大地;光伏系统还具有安全可靠、无噪声、低污染、无需消耗燃料和架设输电线路即可就地发电供电及建设周期短的优点。

一、太阳能光伏发电系统的分类太阳能光伏系统分为离网光伏发电系统、并网光伏发电系统和分布式光伏发电系统：1、离网光伏发电系统。

主要由太阳能电池组件、控制器、蓄电池组成，若要为交流负载供电，还需要配置交流逆变器。

2、并网光伏发电系统就是太阳能组件产生的直流电经过并网逆变器转换成符合市电电网要求的交流电这后直接接入公共电网。

并网发电系统有集中式大型并网电站一般都是国家级电站，主要特点是将所发电能直接输送到电网，由电网统一调配向用户供电。

但这种电站投资大、建设周期长、占地面积大，还没有太大发展。

而分散式小型并网发电系统，特别是光伏建筑一体化发电系统，由于投资小、建设快、占地面积小、政策支持力度大等优点，是并网发电的主流。

3、分布式光伏发电系统，又称分散式发电或分布式供能，是指在用户现场或靠近用电现场配置较小的光伏发电供电系统，以满足特定用户的需求，支持现存配电网的经济运行，或者同时满足这两个方面的要求。

二、太阳能光伏系统的组成1、太阳能板：太阳能电池板是太阳能光伏系统中的核心部分，太阳能电池板的作用是将太阳的光能转化为电能后，输出直流电存入蓄电池中。

太阳能电池板是太阳能光伏系统中最重要的部件之一，其转换率和使用寿命是决定太阳电池是否具有使用价值的重要因素。

2、控制器：太阳能控制器是由专用处理器CPU、电子元器件、显示器、开关功率管等组成。

3、蓄电池：蓄电池的作用是在有光照时将太阳能电池板所发出的电能储存起来，到需要的时候再释放出来。

4、逆变器：太阳能的直接输出一般都是12VDC、24VDC、48VDC。

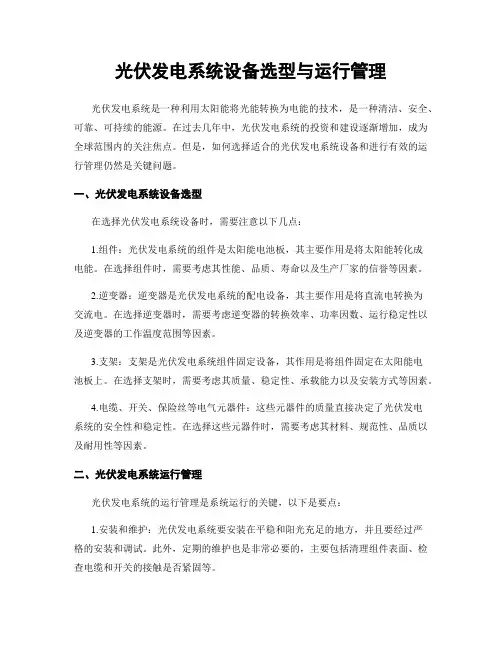

光伏发电系统设备选型与运行管理光伏发电系统是一种利用太阳能将光能转换为电能的技术，是一种清洁、安全、可靠、可持续的能源。

在过去几年中，光伏发电系统的投资和建设逐渐增加，成为全球范围内的关注焦点。

但是，如何选择适合的光伏发电系统设备和进行有效的运行管理仍然是关键问题。

一、光伏发电系统设备选型在选择光伏发电系统设备时，需要注意以下几点：1.组件：光伏发电系统的组件是太阳能电池板，其主要作用是将太阳能转化成电能。

在选择组件时，需要考虑其性能、品质、寿命以及生产厂家的信誉等因素。

2.逆变器：逆变器是光伏发电系统的配电设备，其主要作用是将直流电转换为交流电。

在选择逆变器时，需要考虑逆变器的转换效率、功率因数、运行稳定性以及逆变器的工作温度范围等因素。

3.支架：支架是光伏发电系统组件固定设备，其作用是将组件固定在太阳能电池板上。

在选择支架时，需要考虑其质量、稳定性、承载能力以及安装方式等因素。

4.电缆、开关、保险丝等电气元器件：这些元器件的质量直接决定了光伏发电系统的安全性和稳定性。

在选择这些元器件时，需要考虑其材料、规范性、品质以及耐用性等因素。

二、光伏发电系统运行管理光伏发电系统的运行管理是系统运行的关键，以下是要点：1.安装和维护：光伏发电系统要安装在平稳和阳光充足的地方，并且要经过严格的安装和调试。

此外，定期的维护也是非常必要的，主要包括清理组件表面、检查电缆和开关的接触是否紧固等。

2.数据监测：光伏发电系统需要定期进行数据监测，包括发电量、功率、温度、电压和电流等数据的记录。

这样可以及时发现系统出现的故障，并对系统运行进行优化。

3.安全措施：光伏发电系统的运行过程中会产生较高的电压，需要采取一系列的安全措施，比如安装警示标志、建立安全通道、确保操作人员的安全等。

4.环境保护：光伏发电系统是一种清洁能源，但是在其生产和运输过程中也会产生一些环境污染。

因此，在进行光伏发电系统运行管理时，要注重环境保护，并积极推广其环保优势。

离网光伏发电系统组成及各部件功能图文分析离网光伏发电系统组成及各部件功能图文分析(1)典型离网光伏发电系统离网光伏发电系统结构如下图2-1所示，主要包括光伏阵列、控制器、蓄电池、逆变器和负载。

太阳能光伏发电的核心部件是太阳能电池板，它将太阳光昀光能直接转换成电能；并通过控制器把太阳能电池产生的电能存储于蓄电池中；当负载用电时，蓄电池中的电能通过控制器合理地分配到各个负载上。

太阳能电池所产生的电流为直流电，可以直接以直流电的形式应用，也可以用交流逆变器将其转换成为交流电，供交流负载使用。

太阳能发电的电能可以即发即用，也可以用蓄电池等储能装置将电能存储起来。

图2-1独立型太阳能光伏发电系统工作原理(2)离网光伏发电系统各部件功能①太阳能电池组件（阵列）太阳能电池组件也叫太阳能电池板，是太阳能发电系统中的核心部分。

其作用是将太阳光的辐射能量转换为电能，并送往蓄电池中存储起来，也可以直接用于推动负载工作。

当发电容量较大时，就需要用多块电池组件串、并联后构成太阳能电池方阵。

目前应用的太阳能电池主要是晶体硅电池，分为单晶硅太阳能电池、多晶硅太阳能电池和非晶硅太阳能电池等几种。

②蓄电池蓄电池的作用主要是存储太阳能电池发出的电能，并可随时向负载供电。

太阳能光伏发电系统对蓄电池的基本要求是：自放电率低、使用寿命长、充电效率高、深放电能力强、工作温度范围宽、少维护或免维护以及价格低廉。

目前为光伏系统配套使用的主要是免维护铅酸电池，在小型、微型系统中，也可用镍氢电池、镍镉电池、锂电池或超级电容器。

当需要大容量电能存储时，就需要将多只蓄电池串、并联起来构成蓄电池组。

③光伏控制器太阳能光伏控制器的作用是控制整个系统的工作状态，其功能主要有：防止蓄电池过充电保护、防止蓄电池过放电保护、系统短路保护、系统极性反接保护、夜间防反充保护等。

在温差较大的地方，控制器还具有温度补偿的功能。

另外控制器还有光控开关、时控开关等工作模式，以及充电状态、蓄电池电量等各种工作状态的显示功能。

光伏发电系统设计中的组件选型与布局考虑光伏发电系统是一种利用太阳能将光能转化为电能的电力系统。

在设计光伏发电系统时，组件选型与布局是关键因素，直接影响系统的效率和可靠性。

本文将重点介绍光伏发电系统中的组件选型与布局的考虑因素。

一、光伏组件选型1. 光伏面板当选择光伏面板时，需要考虑以下因素：- 类型：光伏面板可以分为多晶硅、单晶硅和薄膜光伏面板。

不同类型的面板具有不同的效率和成本。

根据具体的项目需求，选择适合的光伏面板类型。

- 效率：光伏面板的效率决定了单位面积上能够转化为电能的日照量。

高效的光伏面板可以提高系统的发电量。

- 耐久性：在选择光伏面板时，要考虑其耐候性、耐腐蚀性和抗损伤性能，以确保系统能够长期稳定运行。

2. 逆变器逆变器是将光伏面板产生的直流电转换为交流电的关键设备。

在选择逆变器时，需要考虑以下因素：- 输出功率：逆变器需要能够适应光伏面板的输出功率，不宜太小或太大。

- 效率：逆变器的效率直接影响光伏系统的总体效率。

选择高效率的逆变器有助于提高系统的发电能力。

- 可靠性：逆变器的可靠性对光伏发电系统的运行稳定性至关重要。

选择具有良好品牌声誉和长期保修的逆变器。

3. 支架与固定系统支架与固定系统用于安装和固定光伏组件，确保其能够正常运行。

在选择支架与固定系统时，需要考虑以下因素：- 材料性能：支架与固定系统应具有优良的抗腐蚀性和耐久性，能够适应不同环境条件。

- 结构设计：支架与固定系统的结构设计应使用工程学原理，确保光伏组件可以在不同气候和风速条件下保持稳定。

二、光伏布局考虑因素1. 太阳照射角度光伏组件的太阳照射角度会直接影响其发电效率。

太阳照射角度与地理位置、季节和时间等因素相关。

在布局过程中，应尽量使光伏组件面向太阳，以最大限度地吸收太阳能量。

2. 遮挡与阴影遮挡和阴影可能导致光伏组件的发电效率下降。

因此，在光伏布局中，需要考虑避免遮挡和阴影干扰，尽可能使每个组件都能接受到充足的太阳辐射。

屋顶分布式光伏电站主要设备选型（低压0.4KV电压等级并网）赵新亮（限交流使用）转载、复制请注明作者概述分布式光伏电站通常是指利用分散式资源，装机规模较小的、布置在用户附近的发电系统，它一般接入低于35千伏或更低电压等级的电网。

分布式光伏电站特指采用光伏组件，将太阳能直接转换为电能的分布式光伏电站系统。

第一节屋顶分布式光伏电站的主要设备序号设备名称单位安装位置1光伏组件块/个/片屋顶2光伏支架套/KW/W/具体数量屋顶3并网逆变器台屋顶4直流汇流箱（如有）面屋顶5交流汇流箱（如有）面屋顶/室内靠近并网点6并网计量箱（如有）面室内靠近并网点7低压并网配电箱（如有）面室内靠近并网点8直流线缆米屋顶9交流线缆米10监控系统（如有）套室内11气象站（如有）套屋顶12光伏支架基础（如有）\屋顶◆ 1 光伏组件的分类◆光伏组件分为晶体硅光伏组件和非晶硅光伏组件◆晶体硅光伏组件分为单晶硅和多晶硅光伏组件◆以下为示意图片单晶硅和多晶硅放在一起示意图非晶硅光伏组件非晶硅光伏组件种类繁多，主要特点是弱光性良好，缺点是相同面积下发电量小于晶硅光伏组件，成本大于晶硅光伏组件，主要应用于特殊场合，不适用常规屋顶光伏发电。

◆ 2 光伏组件的选型◆（1）屋顶分布式光伏电站主要选用在单位面积下装机量达到最大化的光伏组件，即单块光伏组件面积/尺寸越大，安装容量越大。

◆（2）通常我们选择的晶硅光伏组件多为60片电池片封装板型，多晶硅功率在250~280Wp之间，单晶硅功率多在280~300 Wp之间；也可以选用72片电池片封装板型，多晶硅功率在290Wp~300Wp之间，单晶硅功率在310Wp~320Wp之间。

◆（3）具体选择方式是根据屋顶可安装面积计算使用哪种尺寸光伏组件可达到最大的安装量，在常规情况下我们多选择60片封装板型，尺寸范围1640/1650/1652*986/990/992*35/40/45/50。

◆（4）单晶硅光伏组件适用连续阴雨天3天以上的区域，其特点是弱光发电优于多晶硅光伏组件，成本略高。

太阳能光伏发电的组件选型与系统设计章节一：引言随着全球对环保和可再生能源的重视，太阳能光伏发电已经成为了未来能源发展的主流。

而在太阳能光伏发电系统中，组件选型和系统设计是非常重要的环节。

正确的组件选型和系统设计可以大幅提高发电效率和系统寿命，为用户带来更高的投资回报率。

在本文中，我们将就太阳能光伏发电的组件选型和系统设计做出深入的分析与解释。

章节二：太阳能光伏发电组件选型在太阳能光伏发电系统中，太阳能电池组件是发电的核心部件，其质量和性能直接关系到发电效率和系统寿命。

因此，在选择太阳能电池组件时，应考虑以下几个关键因素：1. 组件功率太阳能电池组件的功率是衡量性能的关键指标。

在选购组件时，应根据实际需要和预算大小确定所需的功率范围。

需要注意的是，组件的功率是指在标准测试条件下的输出功率，而实际发电量受环境因素（如气候、地理位置等）的影响较大，因此在实际应用中需要进行适当调整和计算。

2. 组件效率组件效率是指在标准测试条件下，组件所能转化为电能的比例。

组件效率越高，同等面积下产生的电量越多。

一般来说，高效率组件的价格也会较高，应根据实际需求和预算情况做出选择。

3. 组件材料太阳能电池组件的材料种类主要有单晶硅、多晶硅、非晶硅等。

单晶硅组件的效率和寿命相对较高，但价格也较高；多晶硅组件的价格相对较低，但效率和寿命会略有降低；而非晶硅组件的价格较低，但效率、寿命和稳定性相对较差。

因此，在组件材料的选择上应根据实际需要和预算情况做出选择。

4. 组件保修期限组件保修期限是另一个需要考虑的因素。

通常情况下，太阳能电池组件的保修期限为10年以上，而部分品牌的产品甚至达到了25年以上。

较长的保修期限不仅可以提高使用者的信心，同时也能有效减少后期的维护和更换成本。

章节三：太阳能光伏发电系统设计太阳能光伏发电系统设计是确保系统高效、可靠的关键因素之一。

正确的系统设计应当综合考虑以下几个因素：1. 阳光资源和环境条件首先，需要考虑的是所在地的阳光资源和环境条件。
