滑动轴承座铸造工艺设计

毕业设计论文设计（论文）题目：轴承座铸造工艺及工装设计下达日期： 2007 年 4 月 28 日开始日期： 2007 年 4 月 28 日完成日期： 2007 年 6 月 8 日指导教师：韩小峰学生专业: 材料成型与控制技术班级：材料0401学生姓名：李春晖教研室主任：材料工程系摘要铸造是一种将金属熔炼成流动的液态合金，然后浇入一定的几何形状、尺寸大小的型腔之中,凝固冷却后成为成为所需要的零件毛坯的一种制作方法。

本文通过对铸造这一特殊工种的诠释和此铸件的特点相结合给予了比较合理的方法.从铸造工艺的设计到整个铸造工艺的设计我们对此都作了比较详细的论证、对比、数据和计算,并且从中选择较优的方法和方案给以了较合理的应用和实施。

首先我们对所设计的的铸件进行了认真的分析，读懂零件图的几何形状、主要结构和特殊部位以及铸件的工艺要求、工装要求等给以较合理的思考。

其次设计此铸件的整个工艺过程：其中包括铸造方法的选择、分型面的选择及确定、浇注系统的选择及计算设计、铁液的凝固、以及对所要产生缺陷的防止方法和补缩等问题上午考虑设计。

然后对所设计的工艺过程进行工装设计：其中包括模样的设计、模底板的设计、芯盒的设计、砂箱的设计等，而且对这些工装的定位及夹紧等问题进行解决。

最后对所设计的整个过程给以检验、总结。

进一步对此设计的成功率给以进一步的保障。

关键词:铸造，工艺,工装，缺陷BEARINGSEAT TECHNRQUE FROCK DEVISEABSTRACTMaking the smelt metal become the mobile liquid state alloy，pouring—in solidifies in the type cavity having the certain geometry form and dimension，becoming something be needed part blank after cooling down。

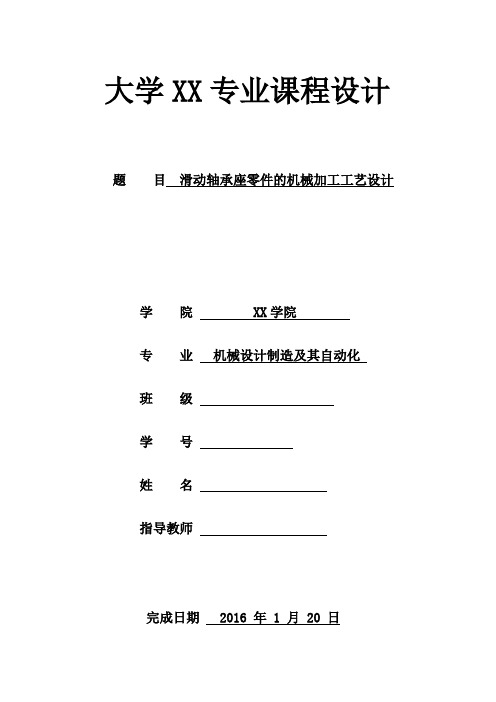

大学XX专业课程设计题目滑动轴承座零件的机械加工工艺设计学院 XX学院专业机械设计制造及其自动化班级学号姓名指导教师完成日期 2016 年 1 月 20 日目录课程设计任务书 (I)第一章零件的分析 (1)1.1 零件的作用 (1)1.2 零件图样分析 (1)1.3 零件的工艺分析 (2)第二章确定毛坯 (3)2.1 确定毛坯种类： (3)2.2 确定铸件加工余量及形状： (3)第三章工艺规程设计 (4)3.1 选择定位基准： (4)3.2 制定工艺路线 (4)3.3 机械加工余量、工序尺寸及公差的确定 (5)3.3.1 圆柱表面工序尺寸： (5)3.3.2平面工序尺寸： (5)第四章各工序的加工参数计算 (6)4.1 铣底平面 (6)4.1.1 粗铣底平面 (6)4.1.2 精铣底平面 (8)4.2 钻Ф9孔及锪Ф13的沉头孔 (9)4.2.1 钻Ф9孔 (9)4.2.2 锪Ф13孔保证孔的深度为8 (10)4.3 铣两直角边 (11) (11)4.3.2 精铣两直角边 (12)4.4 刨退刀槽 (13)4.5 铣四侧面 (14)4.6 钻（铰）Ф8销孔 (14)4.6.1 钻Ф8销孔 (14)4.6.2 铰Ф8销孔至尺寸 (15)4.7 钻Ф6油孔 (16)4.8 钻Ф4油孔至尺寸 (17)4.9 钻Ф15的孔 (18)4.10 扩孔至Ф28 (20)4.11 车Ф35孔至尺寸保证孔的位置 (20)4.12 扩钻至Φ (21)4.13 加工Φ30孔至要求尺寸 (22)4.13.1 粗铰ΦΦ (22) (22)第五章车床专用夹具设计 (23) (23) (24) (24)5.4 切屑力与夹紧力的计算 (34)第六章结论 (26)参考文献 (27)课程设计任务书滑动轴承座零件的机械加工工艺设计设计内容及要求：1 、零件图一张；2 、毛坯图一张；3 、机械加工工艺卡片一套；4 、课程设计说明书一份。

材料成型技术基础课程设计设计题目院系：机械工程学院专业：机械设计制造及自动化班级：姓名：学号：指导老师：时间：滑动轴承座铸造工艺设计摘要砂型铸造在机械制造业中占有非常重要的地位,不受质量、尺寸、材料种类及生产批量的限制。

而用于装轴瓦的部分总称壳件其上半部称为轴承盖下半部称为滑动轴承座。

本次对滑动轴承座进行设计。

滑动轴承座大多用铸铁制造材料为HT200或ZG200ZG400承受载荷大的采用铸钢或钢板焊接结构。

广泛应用于冶金矿山输送系统环保设备等。

滑动轴承座在铸造过程中有严格的技术要求。

本文通过对滑动轴承座的研究得出滑动轴承座的铸造工艺。

关键词：砂型铸造技术要求铸造工艺目录摘要第1章绪论 (1)1.1课程设计的意义 (1)1.2设计题目的提出 (1)第2章材料的确定 (3)第3章结构工艺分析 (4)第4章工艺方案的设计 (5)4.1 铸型种类方法确定 (5)4.2 型芯结构及其制造 (5)4.3 分型面的筛选 (5)4.4 铸造位置及浇注口的确定 (6)第5章铸件工艺参数确定 (7)5.1 加工余量 (7)5.2 起模斜度及圆角确定 (10)5.3 收缩量选择 (10)5.4型芯及型芯头选择 (10)5.5 冒口尺寸确定 (10)附录总结第一章绪论1.1课程设计的意义材料成形技术种类较多，应用广泛，生产效率高，是现代制造业的基础。

而课程设计是学生学完了材料成形技术基础课程后对这本书进一步了解的练习性的教学环节，是学习深化与升华的重要过程，是对学生综合素质与工程实践的能力培养应在指导教师指导下独立完成一项给定的设计任务，编写符合要求的设计说明书，并正确绘制有关图表。

在课程设计工作中，应综合运用多学科的理论、知识与技能，分析与解决工程问题。

应学会依据技术课题任务，进行资料的调研、收集、加工与整理和正确使用工具书培养学生掌握有关工程设计的程序、方法与技术规范，提高工程设计计算、图纸绘制、编写技术文件的能力培养学生掌握实验、测试等科学研究的基本方法锻炼学生分析与解决工程实际问题的能力。

轴承座铸造工艺设计说明书一、工艺分析1、审阅零件图查看零件图的具体尺寸与图纸绘制是否正确。

零件名称: 轴承座1工艺方法：铸造零件材料：HT250零件重量：2.5154 kg毛坯重量：3.5098 kg生产批量: 100件/年，为小批量生产2、零件的技术要求零件在铸造方面的技术要求：在铸造时不允许有气孔、砂眼、缩孔、缩松和夹杂等缺陷；铸件应进行时效处理；铸件应进行清理，保证表面平整；零件加工完后所有棱边应去除毛刺；不加工表面先涂以防锈漆，再涂以绿色油漆。

3、选材的合理性曲柄材料是HT250灰铸铁。

铸件的壁厚不应太薄，边角处应适当加厚，防止出现白口组织使该处既硬又难于加工。

此零件用于支承,要求其具有足够的强度，抗拉强度要求不高，250MPa的抗拉强度可以满足要求，所以选择材料HT250可以满足要求。

轴承座属于箱体类零件，铸铁箱体的特点是结构形状可以较复杂，有较好的吸振性和机加工性能，常用于成批生产的中小型箱体。

箱体类零件的材料一般用灰口铸铁，常用的牌号有HT100～HT400。

毛坯为铸铁件，其铸造方法视铸件精度和生产批量而定。

小批量生产常用木模手工造型，毛坯精度较低，加工余量可适当增大。

为了消除铸造时形成的内应力，减少变形，保证其加工精度的稳定性，毛坯铸造后要安排人工时效处理。

精度要求高或形状复杂的箱体还应在粗加工后多加一次人工时效处理，以消除粗加工造成的内应力，进一步提高加工精度的稳定性。

4、确定毛坯的具体生产方法根据以上信息可知,由于零件属小批量生产，形状比较简单、壁厚比较均匀，且该材料为灰铸铁，所以确定毛坯的生产方法为木模手工造型。

5、审查铸件的结构工艺性铸件轮廓尺寸为160⨯70⨯141，查表得砂型铸造的最小壁厚为6mm,轴承座的最小壁厚为10mm,符合其要求。

铸件质量为3.5098 kg，材料为HT250，查表得砂型铸造铸件的临界壁厚为18mm。

壁厚越大，圆角尺寸也相应增大。

铸件毛坯在表面的相交处，有铸造圆角，这样既能方便起模，又能防止浇铸铁水时将砂型转角处冲坏，还可以使壁厚均匀，避免铸件在冷却时产生裂缝或缩孔。

轴承支座铸造工艺设计目录摘要 (4)1 铸钢件初步分析 (5)1.1 基本信息 (5)1.2 实用性分析 (5)2可铸性分析 (4)2.1材料的化学成分及铸造性能 (7)2.2 最小壁厚 (7)2.3 临界壁厚 (8)2.4 铸件壁的过渡和连接 (8)2.5 加强肋分析 (9)3 铸造工艺方案的设计 (10)3.1 造型方法和材料选取 (10)3.1.1 呋喃树脂砂成分的选择 (10)3.1.2 铸造涂料的选择 (10)3.2 铸造工艺参数的确定 (11)3.2.1 铸件尺寸公差 (11)3.2.2 机械加工余量 (11)3.2.3 铸件收缩率 (12)3.2.4 起模斜度 (13)3.2.5 最小铸出孔和槽 (13)3.2.6 补充说明 (13)3.3 摆放位置与分型面 (13)3.3.1 摆放位置的确定 (13)3.3.2 分型面的确定 (14)3.4 浇注系统设计 (15)3.4.1 设计原则 (15)3.4.2 确定浇注位置 (16)3.4.3 各浇道截面计算 (17)3.4.4 浇口杯的选择 (19)3.5 冒口和冷铁设计 (20)3.5.1冒口的设计 (20)3.5.2冷铁的设计 (22)4 工艺方案优化 (23)4.1 铸件缺陷分析 (23)4.2缺陷改进 (25)5 砂芯及芯盒的设计 (27)5.1 制芯方法的确定 (27)5.2 芯头的定位和间隙 (27)5.3 芯骨的设计 (28)5.4 砂芯的排气 (28)5.5芯盒的设计 (29)6 铸造工艺工艺装备设计 (30)6.1 砂箱的选择与设计 (30)6.1.1 砂箱及其附件的材料 (30)6.1.2 砂箱各部分的机构和尺寸 (30)6.2 模样的设计 (36)6.3 铸型造型 (36)7熔炼和后处理 (37)7.1 铸钢的熔炼 (37)7.1.1 配料 (37)7.1.2 熔炼过程的技术要求 (37)7.2 铸件的清理 (40)7.2.1 铸件的落砂除芯 (40)7.2.2 浇冒口和毛刺的去除 (40)7.2.3 铸件的表面清理 (40)7.2.4 铸件的热处理 (40)7.3 气孔缺陷的防治 (41)8 参考文献 (42)零件图铸件图摘要本工艺方案的设计准则是：在保证铸件质量的前提下，尽量提高方案的经济性和可实施性。

机械制造工艺课程设计设计题目：轴承座的制造工艺规程设计班级：学号：姓名：指导教师：日期：2014-4-14至2014-4-27目录机械制造工艺学课程设计任务书 (I)零件图.......................................................................................................................... I II 设计要求...................................................................................................................... I II 课程设计说明书1.零件的分析...................................................................................................................1.1轴承座的作用.............................................................................................. - 1 -1.2零件的工艺分析.......................................................................................... - 1 -2.零件的生产类型.................................................................................................... - 1 -2.1生产纲领...................................................................................................... - 1 -2.2生产类型及工艺特征... (2)3.工艺规程的设计 (3)3.1确定毛坯的制造形式 (3)3.2工艺规程设计 (4)4.绘制产品毛坯图 (5)5.选择定位基准 (5)6.选择加工方法 (5)7.确定切削用量和基本工时 (7)8.设计总结 (11)参考文献 (13)机械加工工艺卡片 (14)机制工艺课程设计任务书Ⅰ、课程设计名称：机制工艺课程设计Ⅱ、课题名称：滑动轴承座的制造工艺规程设计Ⅲ、课程设计使用的原始资料(数据)及设计技术要求：1，绘制零件图。

摘要铸造生产通常是指用熔融的合金材料制作产品的方法，将液态合金注人预先制备好的铸型中使之冷却、凝固，而获得毛坯或零件，这种制造过程称为铸造生产，简称铸造，所铸出的产品称为铸件。

大多数铸件作为毛坯，需要经过机械加工后才能成为各种机器零件；有的铸件当达到使用的尺寸精度和表面粗糙度要求时，可作为成品或零件直接应用。

铸造是将金属炼成符合一定要求的液体并浇进铸型里，经冷却凝固，清除处理后得到预定形状、尺寸和性能的铸件工艺过程，铸件毛坯因近乎成形而达到免机械加工或少量加工的目的，降低了成本并在一定程度上减少了时间。

铸造是现代机械制造工业的基础之一。

铸造种类很多，按造型方法习惯上分为：普通砂型铸造和特种铸造。

铸造工艺通常包括铸型准备，铸造金属的溶化与浇注，铸件处理和检验。

中国的铸造业再近些年取得了一定的发展。

为了提高铸件相对于其他成形工艺制造的零部件的竞争能力，需要发挥铸件的特长，进一步发挥铸造材料的高强度化和高机能化，同时还要开发创新的精密成形技术或者说是净形、近净形技术,以提高铸件的内外在质量. 最需要开发的是节材节能技术，尽量减少资源和能源的消耗。

只有发挥我们的优点，中国的铸造业才能在国际市场中立于不败之地。

目录摘要 (1)1.零件结构工艺性分析 (3)2．工艺方案的确定 (4)2.1 铸型种类的选择及造型方法 (4)2.1.1 铸型种类的选择 (4)2.1.2 铸件造型方法的选择 (4)2.1.3 画出零件的零件图 (4)3．分型面的选择 (5)3.1 分型面选择的原则 (5)3.2 几种分型方案 (5)3.3 分析比较个方案的优缺点 (5)3.4 浇注位置确定 (6)4.铸件工艺参数确定 (7)4.1 切削加工余量 (7)4.2 尺寸公差 (7)4.3 铸造收缩率及圆角 (7)4.4 型头及型芯 (7)5．浇注系统及浇注参数 (8)5.1浇冒口设置方案 (8)5.2浇冒口尺寸确定 (8)5.3支座铸造工艺卡及工艺图 (8)总结 (9)致谢 (10)参考文献 (11)1.零件结构工艺性分析此轴承座铸件长为220mm，以中心轴为对称轴有一个尺寸为Φ60mm的空心圆柱。

铸造工艺设计材料的分析对于滑动轴承座，对于材料的选择较为慎重，由于滑动轴承座主要承受压力，所以应该能够满足且适合滑动轴承座的工作要求。

可选用灰口铸铁、球磨铸铁或者铸钢，但是综合考虑选择灰口铸铁较好，因为灰铸铁具有良好的耐磨性，液态流动性好，凝固收缩性小，抗压强度高，吸震性好，使用时有充分的轻度和刚性，况且价格适宜，因此选用灰铸铁件。

在灰铸铁中常用是和他HT200 性能良好，便于吧加工和铸造，故选用HT200 作为铸造滑动轴承座的铸造材料。

工艺分析滑动轴承座主要由上盖，底座，轴瓦组成。

由任务书知上方小孔过小不铸出，铸件图样如图3-1。

滑动轴承座的中心孔距地尺寸为100mm；圆通外径60mm，长65mm；支撑板厚20mm；地板高25mm。

为小型铸件。

主要承受径向载荷，使用简单不需要安装轴承，且轴瓦内表面不承担载荷的部分有油槽，这样润滑油可以通过油孔和油沟进入间隙，起到润滑保养作用。

由于其经常处于压应力和摩擦状态，故要求能抗压和耐磨损。

通过《金属成型工艺设计》比较分析得到：，故选择灰铸铁HT200作为铸件材料。

图3-1三维形状及零件图工艺方案设计1铸型种类及方法确定铸件按铸型性质不同，可分为砂型铸造、特种铸造和快速成型等方法。

而砂型铸造是以砂型作为造型材料，用人工或机械方法在沙箱内制造出型腔及浇筑系统的铸造方法。

不受铸件质量、尺寸、材料种类及生产批量限制，原料来源广泛、价格低廉，应用最为普遍。

砂型铸造中的湿型铸造比较适用于中小型铸件，对大批量机械化流水线上更为实用。

滑动轴承座在工程中的应用是比较广泛常见的。

滑动轴承支座内部结构简单，主要由内腔和小孔等组成，表面形状相对复杂，但无特殊表面质量要求；从尺寸上来讲，属于较小尺寸造型；由于选用了灰铸铁材料且生产批量不大，技术要求不太高，综合分析考虑选用砂型铸造成型，铸型种类为湿型，采用手工分模，这样在满足要求的同时，操作灵活，工艺装备简单，成本低，生产率高，必要时易于采用机械自动化操作。
