高耸塔器风致振动的现场实测与疲劳分析徐乐;谭蔚;贾占斌;杜怡安;樊显涛【摘要】The field measurement and fatigue calculation and analysis of a wind-induced vibration of a 75m-high rectifying tower were implemented, including making use of wireless dynamic strain gage and random dec-rement method to get modal parameter of the tower and adopting high-speed static strain indicator to measure the tower' s stress strain in vibration.Results showed that, the tower can resist the vibration damage caused by the across-wind resonance.Calculating and analyzing this wind-induced vibration through combining the code stipulation with field measurement can accurately evaluate the across wind-induced fatigue damage to the tower suspended or in maintenance condition.This method can provide a reference for analyzing wind-induced tower vibration.%针对某一高度约为75m的精馏塔在检修时的风致振动进行了现场实测和疲劳计算分析.利用无线动态应变仪,结合随机减量法获得塔器的模态参数,利用高速静态应变仪测得塔器振动时的应力应变.结果表明,该精馏塔在检修状态下可以抵抗横风向共振引发的疲劳破坏.采用现场测试与标准相结合对塔器风致振动进行计算分析,可以较为准确地评估空塔或检修条件下塔器横风向振动可能引起的疲劳破坏,该研究方法可为塔器风致振动分析提供参考.【期刊名称】《化工机械》【年(卷),期】2017(044)006【总页数】5页(P686-689,704)【关键词】高耸塔器;风致振动;现场实测;疲劳分析【作者】徐乐;谭蔚;贾占斌;杜怡安;樊显涛【作者单位】天津大学化工学院;天津大学化工学院;天津大学化工学院;天津大学化工学院;天津大学化工学院【正文语种】中文【中图分类】TQ053.5塔器是化工行业中典型的高耸设备，一般安装在室外，在工作时会同时受到顺风向与横风向风荷载的作用。

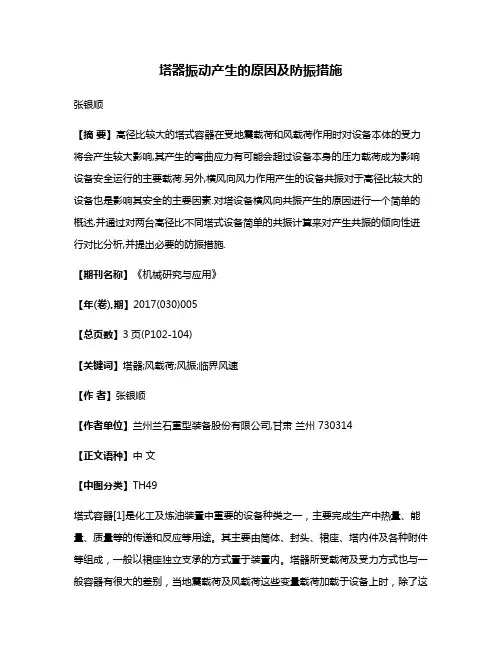

塔器振动产生的原因及防振措施张银顺【摘要】高径比较大的塔式容器在受地震载荷和风载荷作用时对设备本体的受力将会产生较大影响,其产生的弯曲应力有可能会超过设备本身的压力载荷成为影响设备安全运行的主要载荷.另外,横风向风力作用产生的设备共振对于高径比较大的设备也是影响其安全的主要因素.对塔设备横风向共振产生的原因进行一个简单的概述,并通过对两台高径比不同塔式设备简单的共振计算来对产生共振的倾向性进行对比分析,并提出必要的防振措施.【期刊名称】《机械研究与应用》【年(卷),期】2017(030)005【总页数】3页(P102-104)【关键词】塔器;风载荷;风振;临界风速【作者】张银顺【作者单位】兰州兰石重型装备股份有限公司,甘肃兰州 730314【正文语种】中文【中图分类】TH49塔式容器[1]是化工及炼油装置中重要的设备种类之一，主要完成生产中热量、能量、质量等的传递和反应等用途。

其主要由筒体、封头、裙座、塔内件及各种附件等组成，一般以裙座独立支承的方式置于装置内。

塔器所受载荷及受力方式也与一般容器有很大的差别，当地震载荷及风载荷这些变量载荷加载于设备上时，除了这些侧向载荷在塔壳和裙座壳截面中产生弯曲应力外，还有一个特征就是这些载荷会使结构产生加速度而使设备产生振动，高径比越大的塔式设备受这些载荷的影响也愈大。

在塔式容器的应用中无论设计方还是使用方都在尽力避免塔器发生共振，因为塔式设备一旦发生共振对其本身的危害性是十分严重的，轻者发生管线法兰泄漏、地脚螺栓松动等问题，严重时则会发生设备失效，装置无法正常运行的情况，甚至出现设备发生疲劳破坏导致设备出现严重事故等问题。

本文简述塔器振动产生的原因及如何避免等问题。

室外放置的独立、高耸塔式设备在风力作用下将会产生振动方向与风的流向一致的顺风向振动及振动的方向与风的流向垂直的横风向振动。

顺风向风力有平均风和脉动风两种[2]，这两者作用在设备上所产生作用力的性质是不同的，在常规设计中平均风的作用按静载荷来考虑，但脉动风所产生的载荷为动力载荷，设备在脉动风作用的产生的振动称为结构风振，由此可认为顺风向产生风振的主导因素为脉动风。

美好的回忆☆刚性模型测压试验主要试验设备及原理，刚性模型测压试验原理及方法☆刚性模型测力试验测力天平及其原理基本测试数据处理☆气动弹性模型试验简介美好的回忆风工程概论主讲人：马文勇第七讲：典型风致振动现象The Introduction of Wind Engineering闲话振动人类所能感知的世界中有静止的物质吗？物质世界中有绝对参考系吗？其实我们可以感知的世界可能也许大概只是其中的及其微小的一部分，所以无论如何，我们要首先承认自己相当无知的运动（或者波动）是存在的必然或者说唯一形式吗？倘若有绝对静止的物质，我们如何感知它的存在？以下部分纯属讨论但是大家无需悲观，即使研究这其中及其微小的一部分，也是充满了乐趣并且是及其有意义的！例如这及其微小的一部分中的微乎其微的一个方向，风致振动！闲话振动光闲话振动声闲话振动味为什么说曹操曹操就能到？偶然，巧合科学家们相信这个世界上没有偶然概述☆来流作用在结构上引起的结构的振动现象称为风致振动结构为什么会振动，何为振动？为什么风会引起结构的振动？风是如何引起结构振动的？概述☆什么是振动？在自然界、工程技术、日常生活和社会生活中普遍存在着物体的往复运动或状态的循环变化，这类现象称为振荡（Oscillations），振动（Vibrations）是一种特殊的振荡，即平衡位置微小或者有限的振荡。

～～《非线性振动》刘延柱、陈立群编写结构振动概述☆结构为什么会振动？该问题等同于问鸡为什么会下蛋，任何结构都是有特定的振动能力或者潜力！问题在于能不能、靠什么东西来激发它，或者能不能、靠什么方式来阻止它！概述概述概述概述概述概述概述概述☆什么因素有可能引起结构的振动？地震风海浪雨雪等自然条件行车设备撞击其他人类活动结构振动MKx f22d x dxM C Kx f dt dt++=0df dt =Kx f=00K C ==22d xM f dt =00K C =≠d x dxMC f dt dt+=00K C ≠=22d xMKx f dt +=22d x dxM C Kx f dt dt++=M ，C ，K结构振动220d xM Kx dt +=cos()x A t ωφ=+2cos()cos()0MA t KA t ωωφωφ-+++=2cos()cos()0M t K t ωωφωφ-+++=K Mω=220d x dxMC Kx dt dt++=000M C K >>>稳定M orC orK <<<不稳定结构振动分类的标准是荷载对结构参数影响的分类结构振动22wd x dxM C Kx f dt dt++=w f 对M 、C 、K 无任何影响w f 改变了结构参数或者结构运动改变了强迫w f 气动刚度气动质量气动阻尼212342w d x dxf a a a x a dt dt=+++()()()212342d x dxM a C a K a x a dt dt-+-+-=自激结构振动☆来流作用在结构上引起的结构的振动现象称为风致振动来流的状态结构的状态顺风向，横风向的一般规定风致振动的分类☆按照结构机制分类抖振（Buffeting）涡激振动（Vortex-excited vibration ）驰振（Galloping ）颤振（Flutter）斜拉索风雨振（Rain-wind induced vibration）等其他已知及未知的振动形式结构振动抖振是来流中的脉动风速分量作用在结构上产生的一种强迫振动形式。

桥梁风致振动综述摘要：桥梁，作为一种连接构造物，从古至今扮演着跨越天堑、连接通达的重要角色。

从最开始的天然桥梁，到慢慢出现的石拱桥，到梁桥板桥，再到现代桥梁结构，桥梁的发展历史悠久，并且成果斐然。

但是在发展的过程中，不可避免的遇到了很多问题，这些问题有些被攻克解决了，还有一些仍未能被人类精确地理解和研究，仍在威胁着桥梁的安全。

本文主要讨论大跨度桥梁的风致振动问题与抗风设计方法。

关键词：桥梁风致振动，大跨度桥梁，桥梁抗风设计一、大跨径桥梁的轻柔化在了解风致振动、风工程之前，我们先要了解，风究竟是什么呢？风是大气边界层内空气流动现象, 并且其流动的速度和方向具有随时间和空间随机变化的特征。

在研究风对桥梁的作用时, 通常把风处理为在一定时距内不随时间变化的平均风和随时间随机变化的脉动风速两部分。

风作用于桥梁结构时, 由风的压力作用形成对结构的风荷载, 同时, 风还会引起桥梁的颤振、驰振、抖振和涡激振动等各种形式的振动。

20世纪，大跨径桥梁得到了发展，然而在这些发展初期，风致振动稳定并没有成为大跨径桥梁的重要控制因素。

直到1940年11月，位于美国华盛顿州、仅建城4个月的塔科马（Tacoma）大桥，在风速甚至不足20m/s的风下，发生了破坏。

这场破坏举世震惊，也第一次让工程师们认识到风对于大跨径桥梁的重要作用。

那么为什么，大跨径桥梁对风的敏感性这么高呢？这里我们要从大跨径桥梁的轻柔化说起。

为了减轻自重，增强跨越能力，比起传统混凝土桥梁，大跨径桥梁通常采用钢结构、钢混组合、结合结构等。

我们知道，钢材料的阻尼（damper）要小于混凝土，那么大跨径桥梁材料的基频也较小，通常为0.08Hz左右，而风的卓越频率在0.1Hz左右，二者比较相近，易产生共振；而相应的，地震卓越频率在1Hz左右，不易于大跨径桥梁产生共振。

这就解释了为什么大跨径桥梁对风作用敏感、对地震作用较不敏感，而小跨境桥梁恰恰与之相反。

二、风工程风工程（wind engineering）是指与自然风有关的生活或工业应用设施等主要涉及自然风的流体力学特性和设施的结构力学特性。

权利要求书1.一套完整的高耸塔设备风诱导下振动分析设计体系。

主要包括振动分析、谐响应分析和强度分析。

该方法能够灵活、有效的减缓由风诱导的高耸塔设备的振动问题，保证高耸塔设备的安全使用，并尽可能的减小风诱导下产生的顺风向、横风向振动以及引起的共振。

同时通过本项目的研究和推广应用，为新标准或新方法的制订提供技术依据。

2.如权利要求1所述的一套完整的高耸塔设备风诱导下振动分析设计体系，其特征在于包括以下步骤：（1）结构动力特性和风诱导振动有限元分析。

采用有限元分析软件ANSYS建立高耸塔设备的三维实体模型和有限元模型，并利用模态分析的方法对结构进行自振特性分析，以此来获取结构的动力特性参数，主要包括各介固有频率、振型、模态质量等。

在此为基础，对未加控制装置的高塔结构进行振动分析，以确定其是否需要进行风诱导下振动分析。

（2）确定最佳的TMD减振控制系统形式，并选取最优的系统参数。

对TMD系统控制下结构的风诱导振动利用ANSYS进行有限元分析，对各种控制方案的控制效果进行分析比较，并综合考虑控制效果和经济效益，从而选定最佳的控制系统模型，确定最优的系统参数。

（3）对TMD系统抗风振效果进行评估。

对装有TMD系统高塔设备的实际抗风振效果进行测试与评定，并分析其稳定性与可靠性，对达不到抗风振要求的设备，对TMD系统的参数进行调整和优化，并重新评估和计算，直至达到要求。

3. 如权利要求2所述的一套完整的高耸塔设备抗振动分析设计体系，其特征在于所述的步骤（2）中，利用谐响应分析研究TMD控制系统各参数与风振控制参数（共振振幅、位移、加速度）的关系并获得关系曲线图，从而确定TMD 减振控制系统形式（包括TMD 的位置和布置形式）以及最优的系统参数（包括TMD 系统的质量opt M 、频率opt f 、阻尼比opt 、弹性刚度opt K 和阻尼系数opt C ）。

说明书一套完整的高耸塔设备抗振动分析设计体系技术领域本发明涉及振动控制领域，具体涉及一套完整的高耸塔设备抗振动分析设计体系。
