海鹰测深仪与中海达导航软件常见问题集锦

测绘仪器在使用过程中出现的故障排除方法引言：测绘仪器在各类测绘工作中起着至关重要的作用，然而，由于长时间使用、环境变化等原因，这些仪器难免会出现一些故障。

对于测绘人员来说，如何及时处理这些故障并维护仪器的良好工作状态是至关重要的。

本文将介绍几种常见的测绘仪器故障以及排除方法。

一、导航仪出现信号丢失的故障排除方法导航仪在测绘工作中常用于定位和导航，但有时会出现信号丢失的情况。

首先，我们应该检查导航天线是否受到了干扰，如天线是否被金属物体遮挡。

如果是，我们需要调整导航天线的位置或者使用增强信号的设备。

其次，我们可以检查导航仪的软件更新情况，如果软件过旧可能会导致信号接收不稳定，这时我们应该及时升级软件。

最后，如果以上方法无效，我们可以联系仪器生产商或技术支持，他们会提供进一步的帮助和解决方案。

二、全站仪显示屏出现模糊或颜色失真的故障排除方法全站仪是测绘工作中常用的仪器，它具有显示屏来展示测量数据。

然而，有时候显示屏会出现模糊或颜色失真的情况，给工作带来很大不便。

首先，我们可以调整显示屏的亮度和对比度，看看是否能够改善。

如果问题仍然存在，我们可以尝试重启仪器或者将其连接到外部电源。

如果以上方法都无效，我们应该联系生产商进行维修或更换显示屏。

三、测量仪器无法连接到计算机的故障排除方法在一些测绘作业中，测量仪器需要与计算机进行数据传输。

然而，有时候会出现仪器无法与计算机正常连接的情况。

首先，我们应该检查连接线是否完好无损，也要确保连接线的接口干净，没有灰尘或污垢。

其次，我们可以尝试更换连接线，因为有时候连接线可能存在质量问题。

最后，如果问题仍然存在，我们可以检查计算机的驱动程序是否正确安装，或者尝试在其他计算机上进行连接。

结论：维护和排除仪器故障对于测绘工作的顺利进行至关重要。

在日常使用中，我们应该注意及时保养仪器并定期进行检查，避免一些常见的故障。

当故障出现时，我们应该积极寻找解决方法，并在需要时联系专业人士进行修理和维护。

HD370测深仪的使用国标要求测深时船速为4-5节，使用时建议船速不大于10节(“节”是一个航海术语，航海速度单位。

1节表示的是1小时航行1海里，1海里是1.852千米。

也就是每小时船航行1.852千米，叫一节。

换算成米每秒为0.514米/秒。

)测深仪精度1cm+0.1%(100米差10cm) 外接电源电压10.8V < 电压< 14.3V ，测深仪探头向水里发的声波约为8度角范围测深仪简易操作说明书一、内业准备(一)、建立任务1. 在海洋测量软件中点【文件[F]】→【新建项目[N]】再点【新建项目[N]】弹出新建项目菜单，其中包括坐标系(选择相应的坐标系统)、投影(若选自定义投影，中央子午线一定不能错)、一级变换、二级变换(用来输入四参数的，不用四参数在变换处就不用打勾)图定义(输入图名、比例尺、图幅长宽和西南角坐标，投影处选非自定义则Y坐标需要输入带号)、转换参数(输入七参数或三参数,最好用三参数比较方便)都输入完后点确定。

(二)、作计划线或测量点1.坐标库作图【作图[R]】→【坐标库[I]】选【添加行[A]】或【插入行[I]】输入作图的坐标点，或选【功能[O]】→【录入[R]】录入指定格式的坐标(X 7位、Y 8位)，选【文件[F]】→【存贮[S]】形成 *.wp文件，再【文件[F]】→【退出[X]】【作图[R]】→【坐标作图[W]】选好作图方法和起点号、终点号，点【作图】选好线型和线宽点【确定】即作好计划线。

2．自动布线【作图[R]】→【自动布线[A]】→一般为【满幅布线[F]】，输入角度距离。

若在软件中用【作折线】在主窗体中画好封闭的区域，则用【区域布线[U]】，点交点即生成所布的线。

若是测航道则选择【区域布线[H]】。

3．计划线调入【作图[R]】→【计划线调入[J]】先选择文件类型(一般DXF即CAD格式用的较多)，再单击【调入】选择文件确定即可。

调入DXF线时坐标不带带号，而且画的线不用闭合线，否则闭合的部分没有线。

测绘仪器使用时的常见问题与解决方法测绘仪器是现代测绘工作中不可或缺的工具，可以帮助测量人员快速准确地获取地理空间数据。

然而，由于仪器本身的复杂性和操作人员的不熟悉，常常会出现一些问题。

本文将针对测绘仪器使用中的常见问题，介绍一些解决方法。

问题一：仪器读数不稳定在使用测量仪器时，读数不稳定是一个常见的问题。

这可能是由于仪器本身存在故障，如设备磁距不准、传感器失灵等。

但更常见的原因是操作人员的技术问题。

解决这个问题的方法有以下几个方面：- 校准仪器：定期校准仪器可以确保其准确度，减少读数误差。

- 检查工作环境：有时强磁场、电磁干扰等环境因素会导致仪器读数不稳定，选择一个无干扰的工作环境可以改善这个问题。

- 检查操作方法：操作人员可能存在不正确的使用方法，应该仔细阅读仪器的操作手册，并按照规定的步骤进行操作。

问题二：仪器精度不达标测绘仪器的精度是使用者关心的一个重要指标。

如果仪器精度不达标，将会对测绘结果产生影响。

解决这个问题的方法主要有以下几个方面：- 检查仪器质量：在购买仪器时，应该选择可靠的品牌和有一定声誉的商家，以确保仪器的质量。

- 校准仪器：定期校准仪器可以确保其精度达标。

问题三：操作复杂、难以上手一些测绘仪器的操作可能较为复杂，需要一定的技术水平才能熟练操作。

对于新手来说，可能会感到困惑和无从下手。

解决这个问题的方法如下：- 学习资料和培训：仪器厂商通常会提供相关的学习资料和培训服务，可以参考这些资源来提高自己的操作技能。

- 练习和实践：通过多次实践操作，熟悉仪器的各种功能和操作流程，从而提高自己的操作水平。

问题四：仪器出现故障仪器在使用过程中可能会出现各种故障，如不能开机、读数不准确、无法连接等。

解决这个问题的方法如下：- 检查电源和线缆：有时候仪器故障可能是由于电源问题或线缆连接不正确所致，可以检查电源线和连接线是否牢固连接。

- 重启仪器和软件：有时候故障可能是由于仪器或软件出现异常导致的，可以尝试重新启动仪器和软件来解决问题。

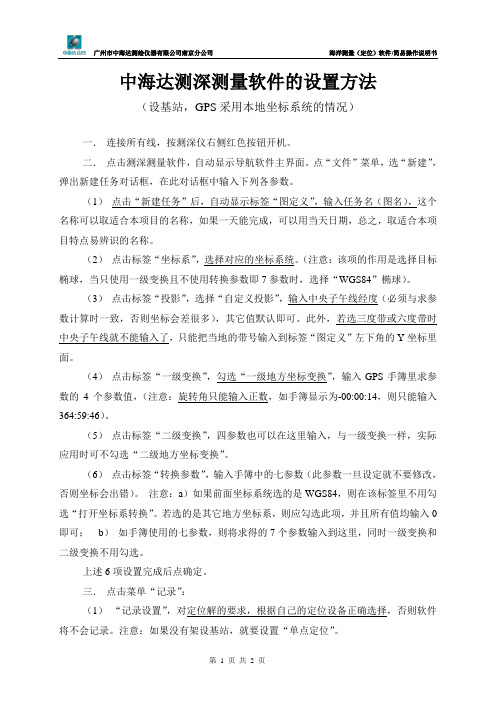

中海达测深测量软件的设置方法（设基站，GPS采用本地坐标系统的情况）一．连接所有线，按测深仪右侧红色按钮开机。

二．点击测深测量软件，自动显示导航软件主界面。

点“文件”菜单，选“新建”，弹出新建任务对话框，在此对话框中输入下列各参数。

（1）点击“新建任务”后，自动显示标签“图定义”，输入任务名（图名），这个名称可以取适合本项目的名称，如果一天能完成，可以用当天日期，总之，取适合本项目特点易辨识的名称。

（2）点击标签“坐标系”，选择对应的坐标系统。

（注意：该项的作用是选择目标椭球，当只使用一级变换且不使用转换参数即7参数时，选择“WGS84”椭球）。

（3）点击标签“投影”，选择“自定义投影”，输入中央子午线经度（必须与求参数计算时一致，否则坐标会差很多），其它值默认即可。

此外，若选三度带或六度带时中央子午线就不能输入了，只能把当地的带号输入到标签“图定义”左下角的Y坐标里面。

（4）点击标签“一级变换”，勾选“一级地方坐标变换”，输入GPS手簿里求参数的4个参数值，（注意：旋转角只能输入正数，如手簿显示为-00:00:14，则只能输入364:59:46）。

（5）点击标签“二级变换”，四参数也可以在这里输入，与一级变换一样，实际应用时可不勾选“二级地方坐标变换”。

（6）点击标签“转换参数”，输入手簿中的七参数（此参数一旦设定就不要修改，否则坐标会出错）。

注意：a）如果前面坐标系统选的是WGS84，则在该标签里不用勾选“打开坐标系转换”。

若选的是其它地方坐标系，则应勾选此项，并且所有值均输入0即可；b）如手簿使用的七参数，则将求得的7个参数输入到这里，同时一级变换和二级变换不用勾选。

上述6项设置完成后点确定。

三．点击菜单“记录”：（1）“记录设置”，对定位解的要求，根据自己的定位设备正确选择，否则软件将不会记录。

注意：如果没有架设基站，就要设置“单点定位”。

（2）“记录限制”项中选择合适的记录间隔，“每个定位输出都记录”，“航迹记录”选合适的距离数或其它。

GPS测量数据处理软件中常见问题的解决方法随着科技的不断发展和普及，GPS定位技术在我们的生活中扮演着越来越重要的角色。

GPS测量数据处理软件作为GPS定位的关键环节，其稳定性和准确性对于定位结果的影响至关重要。

然而，许多用户在使用GPS测量数据处理软件时常常遇到一些问题，本文将针对常见问题给出解决方法。

1. 数据导入错误在使用GPS测量数据处理软件时，首先需要将测量数据导入到软件中进行处理。

然而，有时候用户可能会遇到数据导入错误的情况。

解决这个问题的方法是首先检查数据格式是否正确，确保数据文件与软件要求的格式相对应。

另外，还应该明确数据坐标系是否一致，否则可能会导致数据导入错误。

2. 数据处理速度慢对于大规模的GPS测量数据，数据处理的速度可能会变慢。

为了解决这个问题，可以尝试以下几种方法。

首先，可以将软件更新至最新版本，新版软件通常会对数据处理速度进行优化。

其次，可以增加计算机的内存和处理器等硬件配置，提高数据处理的效率。

此外，还可以使用多线程并行处理的方法，将数据分割成多个小块进行并行处理，从而提高处理速度。

3. 数据异常值处理在实际的GPS测量中，常常会遇到数据的异常值。

这些异常数据可能来自于设备故障、环境干扰或人为因素等。

为了解决这个问题，一种常见的方法是使用滤波算法来去除异常值。

滤波算法可以根据数据的统计特征进行异常值判断，并进行相应的处理。

常用的滤波算法包括中值滤波、均值滤波和卡尔曼滤波等。

选择合适的滤波算法，可以有效去除异常值，提高数据处理的准确性。

4. 数据后处理方法选择在GPS测量数据处理过程中，还需要选择合适的数据后处理方法。

常见的数据后处理方法包括差分定位、RTK（实时动态定位）和PPP（精密点位定位）等。

这些方法各有优缺点，需要根据具体的应用场景和要求进行选择。

差分定位适用于相对较短距离的测量，RTK适用于实时动态定位，而PPP则适用于精密点位定位。

根据实际需要进行选择，可以提高数据处理的准确性和精度。

测绘技术中的海洋测量常见问题解答海洋测量是测绘技术领域中一个极具挑战和重要性的分支。

在这个领域中，涉及到了海洋深度测量、海底地形、海洋生态环境等方面的问题。

然而，海洋测量中存在着一些常见问题，本文将结合实际情况对这些问题进行解答。

问题一：在海洋测量中，深度测量中的错误如何避免？深度测量是海洋测量中最基础也是最重要的部分。

在传统的深度测量方法中，使用声纳设备进行测量。

然而，由于水下环境的复杂性，容易出现深度测量的误差。

为了避免这些错误，可以采取以下措施：1. 在测量前做好准备工作，包括检查设备的工作状态、调节好声纳的频率和增益等参数。

2. 在测量过程中，要保持设备的稳定性，尽量避免设备与船体之间的摩擦和震动，以减小测量误差。

3. 在进行数据处理时，应对测量数据进行滤波和平均处理，以去除噪声和偶然误差。

问题二：如何解决海洋测量中的导航问题？在海洋测量中，准确的导航是非常重要的一环。

导航问题的解决可以采用以下方法：1. 使用全球定位系统（GPS）进行导航。

GPS系统是一种基于卫星的导航系统，能够提供高精度的位置定位和导航服务。

2. 使用惯性导航系统。

惯性导航系统是一种基于加速度计和陀螺仪等传感器，通过测量物体的加速度和角速度来推算出位置和姿态的一种导航系统。

3. 使用激光雷达等激光测距设备进行导航。

激光测距设备可以通过测量物体到设备的时间差来计算出物体的距离，从而实现导航目的。

问题三：如何保证测量数据的准确性和精度？在海洋测量中，测量数据的准确性和精度是至关重要的。

为了保证测量数据的准确性和精度，可以有以下方法：1. 确保测量设备的准确性。

在使用测量设备之前，应进行校准和检验，确保设备的测量准确性。

2. 采用多个测量点进行重复测量。

通过多次测量同一点，可以减小随机误差，提高测量精度。

3. 进行数据处理和分析。

在数据处理和分析过程中，可以采用平均值滤波、插值等方法，进一步提高测量数据的准确性和精度。

问题四：如何解决海洋测量中的遮挡问题？在海洋测量中，由于海洋的复杂性，常常会出现遮挡问题，即无法直接观测到待测物体或地物。

测绘技术中的数据处理软件常见问题与解决随着科技的发展，测绘技术在地理信息系统、地图制作、工程测量等领域发挥着重要作用。

而测绘数据的处理是测绘工作者必备的核心技能之一。

在现代测绘中，数据处理软件扮演着至关重要的角色。

然而，由于软件复杂性和技术性质，常常会遇到一些问题。

本文将介绍测绘技术中常见的数据处理软件问题，并提供相应的解决方案。

一、数据传输错误数据传输错误是数据处理软件常见的问题之一。

在测绘工作中，我们经常需要将从测量设备中获取的数据传输到计算机上进行处理。

然而，在传输过程中，由于各种原因，可能会出现错误，导致数据丢失或损坏。

为解决这一问题，首先需要检查测量设备和计算机之间的连接是否稳定，确保传输过程没有中断或干扰。

其次，可以采用数据备份的方式，在传输前对数据进行复制，以备不时之需。

二、数据格式不兼容由于测绘技术的广泛应用，测量设备和数据处理软件的种类繁多，因此，常常会遇到数据格式不兼容的问题。

例如，某些测量设备会生成特定的数据格式，而某些数据处理软件可能只能读取特定格式的数据。

为解决这一问题，可以采用数据格式转换的方法。

常见的数据格式转换软件可将各种格式的数据转化为常用的文件格式，如CSV、Shapefile等。

此外，也可以尝试升级数据处理软件，以支持更多的数据格式。

三、数据处理速度慢随着测绘数据的增多和复杂度的提高，数据处理速度成为一个突出的问题。

当数据处理软件速度慢时，会导致测绘工作的延误和效率降低。

为提高数据处理速度，可以采用以下几种方法。

首先，可以将计算任务分解为多个子任务，并利用多线程或并行计算的方式提高处理效率。

其次，可以优化算法和数据结构，减少不必要的计算和内存占用。

此外，也可以考虑升级计算机硬件，如增加内存和改善硬盘速度等。

四、数据精度不准确在测绘工作中，数据准确性是至关重要的。

然而，由于传感器误差、环境条件等因素的影响，测量数据的精度可能存在一定的误差。

为解决这一问题，可以采用数据校正和差值处理的方法。

中海达Q5手持GPS接收机维护保养及常见问题作者：李亚波王玉平林镇来源：《科技资讯》2013年第20期摘要：本文详细介绍了中海达Q5手持GPS接收机的维护和保养方法，并通过该仪器在三门峡库区水利普查、三门峡库区河势观测等工作中的实际应用，汇总出来该手持GPS接收机常见的问题，并利用自身的专业理论知识和丰富的测绘经验，提出了行之有效的解决办法，可供测绘界同仁在工作中加以参考。

关键词：手持GPS 维护保养中图分类号：P24 文献标识码：A 文章编号：1672-3791（2013）07（b）-0042-02中海达的Q5手持式GPS是国内第一款高精度的仪器，采集的数据符合水利普查标准。

而且，相对于RTK，中海达Q5手持式GPS的使用有如下特点。

（1）操作简单。

不同于RTK，中海达Q5手持GPS不需要每天架设基准站，甚至不需要每天进行校正。

每一台手持机都有液晶显示画面，而且都配有背景灯，方便夜间操作。

对于一些常用的功能键如存储、领航等都设计有单独的操作键，方便紧急情况下的操作。

（2）应用领域广。

不仅能用于水利普查，还适用于水利工程建设，水利设施勘测，更可以用于国土、林业、农业、电力、电信、石油管道等等多种方向。

（3）可扩展性强，可供第三方软件开发。

中海达Q5手持GPS具有的可扩展性和智能性，能为各种GIS行业软件开发者提供所需的良好硬件设备以及数据接入端口。

（4）轻便实用。

中海达Q5手持GPS，是一种体积小巧、携带方便、独立使用的全天候实时定位导航设备。

它具有灵敏度高、存储量大、轻便价廉、外部接口齐全等特点，在很多领域得到了广泛的应用。

（5）价格便宜。

一台中海达Q5手持GPS设备价格不到一台RTK价格的一半。

综上所述，中海达Q5手持机内置GPS，还兼具独立定位功能，野外作业者可以根据精度需求，结合实际情况，带不同的设备进行野外作业。

运用中海达Q5手持GPS，能对不规则的待测区域及较大区域的面积，通过航测和采集特征点测量面积的方法来测量，沿着运行线路画出一条轨迹，从而计算出该轨迹所围区域的面积。

测绘技术使用中常见问题解决方案汇总随着科技的不断进步，测绘技术在各个领域得到了广泛的应用。

然而，在实际使用中，我们常常会遇到各种各样的问题。

本文将汇总一些测绘技术使用中常见的问题，并提供解决方案，以帮助读者更好地应对这些挑战。

一、数据采集过程中的问题与解决方案在测绘工作中，数据采集是非常重要的一环。

然而，在实际操作中，我们常常会遇到如下问题：1. 现场环境复杂，数据收集困难。

解决方案：在进行数据采集之前，应充分了解现场环境，并制定相应的方案。

例如，可以在进行采集之前进行详细的现场勘测，了解地形、建筑物等情况，以便更好地选择合适的测量设备和方法。

2. 数据采集设备故障。

解决方案：在采集数据之前，应对设备进行充分的检查和测试，确保其正常工作。

同时，还应备份数据，以防设备故障导致数据丢失。

3. 数据采集误差较大。

解决方案：数据采集误差常常是由于操作不当或设备问题导致的。

应在采集过程中严格按照操作规程进行操作，并对设备进行校准。

此外，应注意采集过程中的各种因素，如温度、湿度等对数据的影响，以减少误差的发生。

二、数据处理过程中的问题与解决方案数据处理是测绘工作中的另一个重要环节。

以下是一些常见问题及相应的解决方案：1. 数据质量不符合要求。

解决方案：数据质量不符合要求可能是由于数据采集不准确、设备故障等原因导致的。

在数据处理之前，应对数据进行一次质量检查，以确保其满足要求。

如果发现问题，应及时回到现场进行再次采集。

2. 数据匹配效果差。

解决方案：数据匹配是数据处理中的一个关键步骤，直接影响最终结果的准确性。

在进行数据匹配之前，应对数据进行预处理，如去除噪声、校正畸变等，以提高匹配效果。

3. 数据处理速度慢。

解决方案：数据处理速度慢可能是由于软件不够优化、计算机性能不够等原因导致的。

为了提高数据处理的效率，可以考虑升级软件、提升计算机配置或采用并行计算等方法。

三、数据展示与结果分析中的问题与解决方案数据展示与结果分析是测绘工作中最终的环节，也是用户最为关注的部分。

中海达RTK故障及解决方法精心整理中海达RTK故障及解决方法1.主机不锁星。

主机不锁星，请从以下几个方面排查处理：（1）在远离电磁波干扰源（如变电站、雷达站）的无遮挡区域重新设站；（2）把主机调成静态模式采集静态数据3-5分钟后，调回之前的模式；（3）长按功能键复位主板，关机重启。

2.基站不发射差分信号。

（1（2闪红灯。

a.b.站，直至解状态变成“已知点”。

（3）中央子午线设置错误。

如果是自定义中央子午线，投影方式要选择“高斯自定义”，修改后保存，再重新平滑基站。

（4）复位主板，关机重启。

3.外挂电台模式，距离移动站很近但接收不到信号。

外挂电台模式下移动台单点（移动台离基准站不远的情况下）：（1）基准站指示灯闪烁不正常。

（请参考故障2）。

（2）发射电台RX/TX信号灯不正常（一秒闪烁一次为正常）。

a.检查线缆是否插好；b.连接线损坏，更换连接线测试；c.电瓶电量过低，更换电瓶；（3）基准站和外挂电台发射都正常，移动站信号灯不闪。

a.致；b.（4a.b.新设站。

4.电台作用距离短。

（1（2（3）外挂电台不正常。

a.功率未设置为最大；b.发射天线未垂直安装在脚架或对中杆上；c.电缆线接头未拧紧接触不良；d.接收天线是否正确安装或有断裂等情况；（4）基准站架设的附近及周边环境有干扰源（同频干扰或大功率设备），可尝试更换频道、更换基准站位置。

5.内置网络模式下连不上网络。

处理步骤：（1）网络设置不正确。

（IP地址、端口、运营商、通讯方式、分组号、小组号、源节点、VRS用户名、密码等；如果使用iRTK2必须外接GPRS天线）；（2）手机卡问题。

a.未正确安装手机卡（或松动）；b.手机卡欠费或损坏；c.手机卡网络不兼容，更换手机卡尝试；（3（4）CORS（5）按功能键复位主板。

6.ZHD处理步骤：（1（2（3）账号冲突。

点击解状态查看基站的距离与实际是否有差别，如果该小组里有其他基站造成账号冲突，可更换分组号、小组号解决。
