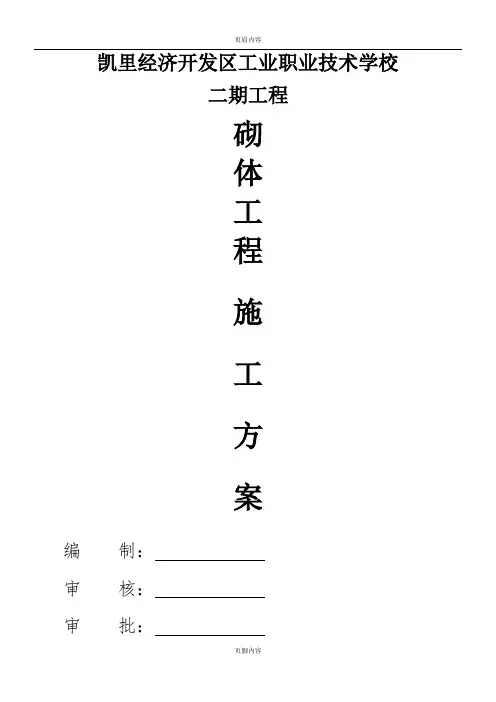

凯里经济开发区工业职业技术学校二期工程砌体工程施工方编制： _________________审核： _________________审批： _________________贵州开源建筑工程有限责任公司年月日目录第一章工程概况 (1)第二章编制依据 (1)第三章施工部署 (2)3.1施工准备 (2)第四章总体施工安排 (4)4.1植筋施工方法 (4)4.2构造柱、圈梁、过梁施工 (7)4.3加气混凝土砌块施工 (10)第五章材料与质量控制 (12)5.1 砌块 (12)5.2构造柱 (14)第六章质量保证措施及质量通病的分析与控制 (16)6.1 质量保证措施 (16)6.2质量通病的分析与控制 (17)第七章成品保护 (17)第八章安全文明施工措施 (18)砌体结构工程专项施工方案第一章工程概况凯里经济开发区工业职业技术学校项目工程：位于凯里经济开发区教育园区，总建筑面积242997.1平方米，建筑高度为21.9m、22.2m。
结构形式：框架结构，建筑抗震设防未乙类，框架抗震等级为三级，建筑结构安全等级为二级。
建筑物的使用年限为 50年。
本工程为桩基或独立基础，基础设计等级为乙级。
墙体采用加气混凝土砌块，本工程为钢筋砼框架结构；抗震基本烈度：6度。
第二章编制依据第三章施工部署3.1施工准备工序流程：3.1.1技术准备1）施工前应对图纸认真审核，了解各部位的材料选择、做法和技术要求。
2）基础、主体结构验收合格后方可进行砌体工程施工。
3）做好书面的技术（安全）交底，施工前由施工员进行现场交底。
4）砌体材料的复试和砂浆配合比确定的准备工作。
5）试验用具的准备。
6）绘制砌块排列图：按砌块排列图在墙体线范围内分块定尺、划线，排列砌快的方法和要求如下：（1）砌块在砌筑前，应根据工程设计施工图，结合砌块的品种规格绘制砌体砌块的排列图，二次结构应预先设计好地导墙、圈梁、接顶方法等，经审核无误，按图排列砌块砌筑施工。
（2）砌块排列应从基础面开始，排列时尽可能采用主规格的砌块,砌体中主规格的砌块应占总量的75%~85%（3）外墙转角及纵横墙交接处，应将砌块分皮咬槎，交错搭砌，如果不能咬槎时，按设计要求采取其它的构造措施。
（4）配制异形尺寸砌块。
7）按照主体放线十字控制线，上下进行十字控制线复核，墙上抄的建筑1000 m标高控制线，控制线复核正确无误进行施工；8）水电、土建交圈审图：为避免专业之间不交圈出现的工程返工，装修前，由公司总工主持，公司及项目各专业人员参加，进行专业交圈审图，用计算机将在同一位置的所有设备、洞口、装置等绘制在一张图纸上，如有不交圈现象，在施工前提前解决3.1.2 材料、机具准备1)材料准备：(1)砌块：加气混凝土砌块：强度级别A3.5。
砌块的主要规格尺寸(公称尺寸)加气砼砌块采用600X 200X 200mm 600x 100X 200mm长X宽X高)水泥砖：内外墙采用强度等级MU10.0的水泥砖(长X宽X高)190X90X53丁底三皮砖，顶部采用水泥砖斜砌。
卫生间采用MU1的水泥砖砌筑。
施工时所用砌块的产品龄期不应小于28d。
严禁使用断裂砌块。
(2)砌筑砂浆：基础砂浆强度为M1(水泥砂浆，主体室内外砌筑砂浆强度为M5昆合砂浆，本工程砌体结构全部采用自拌砂浆砌筑、抹灰；(3)钢筋：① 14、① 12、© 10、©6。
( 4) 混凝土：构造柱、圈梁、过梁混凝土强度等级为C25。
(5)其他材料：预埋件、刷防腐剂的木砖等。
(6)根据施工期间的工程量、施工进度，确定材料的数量及进场时间，有专人负责，确保材料按时进场，并妥善保管。
( 7) 材料进场后堆放整齐，上部覆盖严密，下部垫起架空，防止日晒雨淋。
2)施工机具准备：施工机具：施工电梯、泵送砂浆机、砂浆搅拌机、二级配电箱、三级配电箱、钢筋调直机、钢筋弯曲机、钢筋切断机、钢筋剪刀、翻斗车、手推车、磅秤、手锯、托线板、线坠、钢卷尺、灰槽、小水桶、笤帚、水管、大灯、2m靠尺等。
3.1.3 劳动力准备本工程砌体分项工程安排两个劳务班组进行施工。
E7-1、E7-2栋以及整个地下砌体工程为一个劳务班组负责施工；E7-3、E7-4栋地上砌体工程为一个劳务队负责施工。
劳动力的配置根据工程量及施工进度安排进行投入，总体施工人员在120人左右，并根据实际施工进度及时调整以满足施工需要。
劳动力计划见表3.3-1 ：表 3.3-1 劳动力计划表3.1.4现场准备1）对进场材料的型号、规格、数量、质量和堆放位置、次序等已经进行检查、验收，能满足施工要求。
2）所需机具设备已准备就绪，并已安装到位。
3）放好砌体墙身控制定位线、门窗口等位置线和建筑100cm标高线，经验线合格后方可施工。
4）立皮数杆：宜采用30X 40木料制作，皮数杆上注明门窗洞口、拉结筋、圈梁等的尺寸标高。
皮数杆宜在门窗和砌体转角处设立，一般距墙皮或墙角50毫米为宜。
皮数杆应垂直、牢固、标高一致，经复核，办理预检手续。
5）上道工序已经验收合格，并办好交接手续。
6）墙体拉结筋已按设计、施工方案要求预埋，并经过隐蔽验收。
7）根据最下面一皮砖的标高，拉通线检查，楼板结构或室内地坪出现偏差时应预先用1: 2水泥砂浆找平，如水平灰缝厚度超过20毫米，用C25细石混凝土找平。
8）样板墙砌筑：在正式施工前，应先砌筑样板墙，经各方验收合格后，方可正式砌筑。
第四章总体施工安排4.1植筋施工方法4.1.1植筋简介1、根据施工图纸要求，本工程当墙体水平长度大于5mi时，砖墙沿高设拉结筋26@500伸入柱内200,伸入墙内1000,另加直钩60）2、构造柱与墙连接处宜砌成马牙槎，并应沿墙高每隔500mr设2 6拉结钢筋，每边伸入墙内不应小于1m。
4.1.2 施工准备1）技术准备：（1）编写分部施工细则，对施工班组长及工人进行进场前技术交底，考核工人施工技术水平。
（2）安排组织现场管理网络，分清各级管理人员责任范围，以便今后更好的服务于施工。
（3）组织相应的机械设备进行检修，为施工做淮备。
（4）对现场进行勘察。
确定有关施工细节。
（5）现场清理排除不安全因素。
（6）提交相关资料，报业主及监理部门审核。
2）材料准备：（1）结构胶：采用HF-3型植筋型锚固树脂胶（A级）。
结构胶必须有合格证和材料检验报告，经监理公司审批后方可使用。
（2）钢筋：采用热轧带肋钢筋应符合现行国家标准《钢筋混凝土用热轧带肋钢筋》GB1499-1998勺规定，热轧光圆钢筋应符合现行国家标准《钢筋混凝土用热轧光圆钢筋》GB13013-1991的规定，钢筋进场时，表面或每捆（盘）钢筋均应有标志，并应按炉罐（批）号及直径（d）分批检验。
检验内容包括查对标志、外观检查，并按现行国家标准的规定抽取试样作力学性能试验，其质量必须符合有关标准的规定后方可使用。
3）施工机具：4.1.3施工方法1）施工工艺流程：定位放线一清理基层一钢筋下料一钢筋处理一选择机具一安装设备一开孔一清孔f孔烘干f结构胶调制f灌胶f锚筋f固化养护f验收。
2）施工方法:(I)拉结筋布置：后砌填充墙与柱或剪力墙连接时，填充墙应沿高度每600mm三皮砌块高度)设2© 6拉筋。
( 2) 定位放线：按照设计图纸要求的钢筋间距、位置在需锚筋部位放线定位，并标明所锚钢筋的直径，如在同一部位，锚筋数量较多时，应用电锤在锚筋位置钻下2-3cm 深，以免施工时抹去印记。
( 3) 钢筋下料制作：根据图纸和相关技术文件要求，将所需的钢筋长度在后台进行定尺切断下料。
( 4) 钢筋处理：打磨钢筋锚固部分，锚筋部位的表面油污、锈蚀、杂土以及不平物质应及时清理干净，以免施工时污染孔洞。
对于光圆钢筋的锚固部分打磨至露出金属光泽为止。
( 5) 钻孔：根据植筋规格不同选择的工具及钻孔直径，以及钻孔深度不同；钻孔直径一般比所植钢筋直径大4〜6mm钻孔深度一般为15d以上，具体参见植筋参数表的数值。
将钻头装入机械夹头中，接通电源开始钻孔，施工时严禁切断原结构钢筋。
( 6) 清孔：用毛刷和电吹风机将孔内粉尘清洁干净。
毛刷应套上加长棒以伸至孔底部，来回抽动并用吹风机配用塑料管清理尽孔内粉尘。
( 7) 验孔：清孔完成后检查孔深、孔径、孔壁粉尘，满足要求后方能进行下道工序施工。
(8)结构胶调制及灌胶：按比例取出适量A: B组分结构胶，进行充分抒搓，用钢筋推入孔内，所用胶灌满孔深80%。
(9)植筋：将钢筋处理好的一端对准已灌胶孔内，边旋转边用力推到规定位置，清理好外露胶体。
如需除锈应提前将钢筋除锈，再用丙酮擦洗干净。
( 10) 固结养护：固结期间勿振动钢筋，结构胶固化需数小时(时间可调整) ，待固化期过后方可进行下一道工序。
(II)拉拔试验：在植筋的原位或就近部位植筋进行非破坏性拉拔试验，其中每种规格、不同级别的钢筋做1组，每组3根，待其合格后方可进行下步施工。
4.1.4 注意事项：1)植筋施工所用的材料、胶必须有合格证和检验报告，经确认后方可使用。
2)植筋钻孔时应防止钻孔破坏结构钢筋。
3)植筋清孔是锚筋工程中重要的环节，它直接影响锚固质量，必须清理干净并经验收后方可进行下道工序施工4） 注胶植筋时，应将钢筋迅速植入孔内并慢慢单向旋入，不可中途逆向反转。
5） 植筋施工的每道工序应经过专业工长检查合格后方可进行下道工序施工。
6） 使用前勿将A 、B 料混合。
建筑结构胶应在环境温度20摄氏度以下避光、密闭保 存，保质期6个月。
注意防火，施工现场所应保持良好的通风。
4.2构造柱、圈梁、过梁施工1）构造柱、圈梁、过梁的布置： （1） 构造柱布置：A 、外墙转角及内外交接处、外墙端部应设构造柱；砌体女儿墙、支承在悬臂梁或 悬臂板上的墙，在端部或转角和每隔3m 设构造柱；外墙设置通长外窗时，窗台墙设构造 柱间距不大于3m ；构造柱截面：墙厚X200,配筋412,箍筋 6@200B 当墙体水平长度大于5m 时，应沿墙长每3米左右设置一根钢筋混凝土构造柱，当 端部没有钢筋砼柱时，应从墙端部起设。
构造柱柱宽同墙宽，截面高200,纵筋4 12,箍筋6@200施工主体结构时，应于构造柱位置预埋4 12插筋，与构造柱主筋搭接不 少于450（上下均同），要求先砌墙后浇柱。
C 构造柱上下端的箍筋应加密，加密范围在梁或圈梁上下均不应小于 450或1/6层高，箍筋间距不应大于100mm（2） 圈梁布置：180厚砌体填充墙高度超过4m 120厚砌体填充墙高度超过3m W,应在墙高中部设置 与柱连接的通长钢筋砼圈梁，圈梁同墙宽，梁高 180mm 纵筋4 12,箍筋 6@200圈 梁转角做法见下图所示。
圈梁转角详图r-----1{L^10i疸'(3)过梁布置：门窗洞口上部。
2)构造柱、圈梁、过梁的截面尺寸及配筋：(1)构造柱截面尺寸及配筋：A构造柱截面尺寸：墙交接处或墙端部：墙厚X墙厚；墙中部位置：墙厚X2 00mm B构造柱配筋：纵筋4①12、箍筋© 6@20锚入梁(板)内15d。
