聚合物熔融指数的测定实验报告

第十页，编辑于星期日：三点 三十六分。
4 实验步骤
9、 称重，计算。
计算方法：
样条冷却后，用天平分别称取重量，取算术平均值，然后按下式 计算其熔融指数MI。
MI=m*600/t 式中：m：料段质量（算术平均值），g；
t = 20 s。
第十一页，编辑于星期日：三点 三十六分。
5 实验注意事项
♦料筒，压料杆，毛细管属于精密仪器要轻拿轻放，不可掉落地上，清理时切 忌擦伤； ♦加金属重物压出余料时，切忌用人的压力把余料挤出，一样压料杆和出料托板 等因受力不当和超载而变形；
7、 下环线与顶面平齐后，按“预切”“测量”开始试验，收集切下的料条 ，含有气泡的料条舍弃
第九页，编辑于星期日：三点 三十六分。
4 实验步骤
8、试验完毕，在砝码上方加压，使快速挤出余料后，抽出料杆，用清洁纱布趁 热擦洗干净，再在料筒上部加料口铺上干净纱布，将清洗杆压住纱布插入料筒内 壁，反复旋转抽拉多次,然后用口模顶杆将口模自下而上顶出料筒，用口模清 洗杆及纱布清洗口模内外。清理后切断电源。
♦操作过程中要戴上手套，以防烫手； ♦所切取的几个料段中，最大值与最小值之差不能超过平均值的10%。
第十二页，编辑于星期日：三点 三十六分。
That’s all! Thank you!
第十三页，编辑于星期日：三点 三十六分。
第三页，编辑于星期日：三点 三十六分。
2 实验原理
一、 熔融指数的定义
熔融指数，又称熔体流动速率，其定义为：在规定条件（温度、压力）下，一 定时间内挤出的热塑性物料的量，也即熔体每10min通过标准口模毛细管的质量，用 MFR（Melt Mass Flow Rate）表示，单位为g/10min。
近年来，熔体流动速率从“质量”的概念上，又引伸到“体积”的概念上，即增加了熔体

实验四热塑性塑料熔融指数的测定一、实验目的1、测定聚乙烯、聚丙烯、聚苯乙烯等热塑性聚合物的熔融指数。

2、了解热塑性塑料熔体流动速率与加工性能之间的关系。

3、掌握热塑性塑料熔体流动速率的测定方法，学习使用MFI-1221熔体流动速率仪。

4、掌握熔体质量流动速率计算方法。

二、实验原理大多数热塑性塑料都可以用它的熔体流动速率来表示它的流动性。

熔体流动速率（MFR）是指热塑性高聚物在规定的温度、压力条件下，熔体在10min内通过标准毛细管的质量值，其单位是g/10min，习惯用熔融指数（MI）表示，又称为熔融流动指数（MFI）。

对于同一种聚合物，在相同的条件下，流出的量越大，MI越大，说明其流动性越好。

对于不同的聚合物来说，由于测试时所规定的条件不同，因此，不能用熔融指数的大小来比较它们的流动性。

同时，对于同一种高聚物来说还可用MI来比较其相对分子质量的大小。

MI越小，其相对分子质量越高；反之MI越大，其相对分子质量越小，说明它的流动性越好。

因此，一般来说，分子量越大，分子链越长，支链越多，熔融指数越小，加工性越差，但生产出来的聚合物产品应用性能如断裂强度、硬度、韧性、缺口冲击、耐老化稳定性等就越好。

反之，分子量小、分子链越短，支链越小，熔融指数越大，加工性越好，但是生产出来的产品应用性能就相应较差。

在塑料加工成型中，对塑料的流动性常有一定的要求。

如压制大型或形状复杂的制品时，需要塑料有较大的流动性。

如果塑料的流动性太小，常会使塑料在模腔内填塞不紧，从而使制品质量下降，甚至成为废品。

而流动性太大时，会使塑料溢出模外，造成上下模面发生不必要的黏合或使导合部件发生阻塞，给脱模和整理工作造成困难，同时还会影响制品尺寸的精度。

所以聚合物生产要在加工性能和应用性能间找到平衡，根据产品的特点，发现最佳参数。

用MI表征高聚物熔体的黏度，作为流动物性指标已在国内外广泛采用。

由此可见，高聚物流动性的好坏，与加工性能关系非常密切，是成型加工时必须考虑的一个很重要的因素，不同用途、不同加工方法对高聚物MI值有不同的要求，对选择加工工艺参数如加工温度、螺杆转速、加工时间等都有实际的指导意义。

熔融指数测试实验一、实验目的1) 掌握熔融指数测试仪的使用方法。

2) 学会测定聚合物的熔融指数。

二、实验原理：熔融指数的定义是试样在一定温度、恒定压力下，熔体在10min内流经标准毛细管的质量值，单位是g /10min，通常用MI来表示熔融指数。

熔融指数可以衡量聚合物流动性好坏。

熔融指数是在标准的熔融指数测定仪中测定的。

熔融指数测试仪由试料挤出系统和加热控制系统两个部分组成。

试料挤出系统包括砝码、料筒、压料杆、毛细管组成。

加热控制系统炉体、控温定值电桥、相敏放大器、可控硅及触发电路组成。

先把一定量聚合物放入按规定温度的料筒中，使之全部熔融，然后在按规定的负荷下它从固定直径的小孔中流出来，并规定用10分钟内流出来的聚合物的重量克数作为它的熔融指数。

在相同条件下（同一种聚合物、同温度、同负荷），熔融指数越大，说明它的流动性越好，相反熔融指数越小，则流动性越差。

不同用途和不同的加工方法，对聚合物的熔融指数有不同的要求，一般情况下注射成型用的聚合物熔融指数较高。

但是通常测定的熔融指数不能说明注射或挤出成型的聚合物的实际流动性能，因为在荷重2160克的条件下，熔体的剪切速率约10－2～10秒－1范围，属于低剪切速率下流动，远比注射或挤出成型加工中通常的剪切速率（102～104秒－1）范围低。

由于熔融指数测定仪具有简单，方法简便的优点，用熔融指数能方便的表示聚合物流动性的高低，所以对于成型加工中材料的选择和使用性有参考的使用价值。

三实验步骤1. 开机，设置温度，待稳定；2. 需要清洁料筒活塞杆，清洁后，将活塞杆插入，还需等待温度稳定；3. 将活塞杆拔出；4.快速加料，加料完毕，用压料杆将料压实（以减少气泡），再插入活塞杆；5. 待温度进入稳定状态，根据需要加砝码；6. 如料太多，或下移至起始刻度线太慢，可用手加压或增加砝码加压，使快速达到活塞杆上的测试起始刻线；7. 计时（按「启动/停止」按键），切样，切割取样应在料杆的上下标记线之间，手动切下一段试料，可切数段，一般可取无气泡样段5段为一组，取3-5组样品；8. 样条冷却后，置于天平上，分别称重。

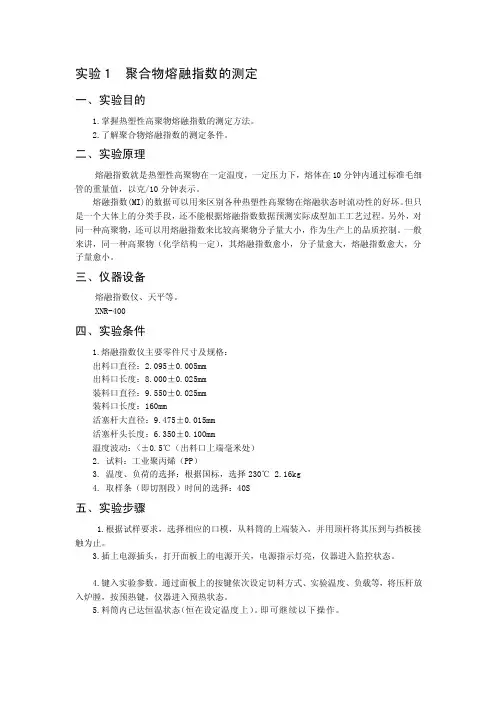

实验1 聚合物熔融指数的测定一、实验目的1.掌握热塑性高聚物熔融指数的测定方法。

2.了解聚合物熔融指数的测定条件。

二、实验原理熔融指数就是热塑性高聚物在一定温度，一定压力下，熔体在10分钟内通过标准毛细管的重量值，以克/10分钟表示。

熔融指数(MI)的数据可以用来区别各种热塑性高聚物在熔融状态时流动性的好坏。

但只是一个大体上的分类手段，还不能根据熔融指数数据预测实际成型加工工艺过程。

另外，对同一种高聚物，还可以用熔融指数来比较高聚物分子量大小，作为生产上的品质控制。

一般来讲，同一种高聚物（化学结构一定），其熔融指数愈小，分子量愈大，熔融指数愈大，分子量愈小。

三、仪器设备熔融指数仪、天平等。

XNR-400四、实验条件1.熔融指数仪主要零件尺寸及规格：出料口直径：2.095±0.005mm出料口长度：8.000±0.025mm装料口直径：9.550±0.025mm装料口长度：160mm活塞杆大直径：9.475±0.015mm活塞杆头长度：6.350±0.100mm温度波动：<±0.5℃（出料口上端毫米处）2. 试料：工业聚丙烯（PP）3. 温度、负荷的选择：根据国标，选择230℃ 2.16kg4. 取样条（即切割段）时间的选择：40S五、实验步骤1.根据试样要求，选择相应的口模，从料筒的上端装入，并用顶杆将其压到与挡板接触为止。

3.插上电源插头，打开面板上的电源开关，电源指示灯亮，仪器进入监控状态。

4.键入实验参数。

通过面板上的按键依次设定切料方式、实验温度、负载等，将压杆放入炉膛，按预热键，仪器进入预热状态。

5.料筒内已达恒温状态（恒在设定温度上）。

即可继续以下操作。

6.装料，用装料斗和装料杆逐次装入并压实进入料筒的试样，将活塞杆放入料筒中，五分钟后，即可加上所需砝码进入实验。

7.试样切取。

当活塞杆下压到下环形标记与加热炉顶部相平时，旋转刮刀手柄，切除挤出的试样，同时启动秒表，并用容器接在出料口的下方，40秒后用刮刀切取该段时间内挤出的料作为第一次取样，之后，每340秒取一次试样。

聚合物熔融指数的测定姓名：他雪峰学号：130242119一.实验目的熔融指数是热塑性塑料在一定温度和一定压力下，熔体在十分钟内通过毛细管的重量值，其单位“克/10分钟”，习惯上用“MI”表示。

通过本实验掌握熔融指数的测定方法，并了解热塑性塑料在熔融状态下的流动性大小与分子量的关系。

二.实验原理熔融指数是用来区别各种热塑性聚合物材料在熔融状态时的流动性，对同一种聚合物是可以用熔融指数来比较聚合物分子量大小，同一类型的聚合物（化学结构一定），其熔融指数愈小，分子量就愈高，随着分子量的提高，聚合物的断裂强度﹑硬度﹑韧性﹑耐老化稳定性﹑缺口冲击强度等性能都有所提高。

熔融指数大，分子量就小，加工性能就好一些。

但从熔融指数仪得到的流动性能数据，不能满足成型加工过程中所需要的具体数据，因为熔融指数是在低剪切速率下进行的，即剪切速率为2～50/秒，实际成型加工是在高剪切速率下进行，即5×104～7×104 /秒，两者相差很大。

所以熔融指数只是一个分类的手段，对于某一种热塑性聚合物来说，只有当熔融指数与加工条件，产品性能和经验联系起来才有实际意义。

由于熔融指数测定仪及测试方法的简易性，国内生产的热塑性树脂（尤其是聚烯烃类），常附有熔融指数的指标。

三.仪器及样品1.仪器装置熔融指数仪是一种简易的毛细管式的在低剪切速率下工作的仪器，由主体和加热控温两部分组成，主体结构如下图所示：XYZ—190熔融指数仪的主体结构是本装置的关键部分，主要由砝码，圆筒，活塞，毛细管，直角温度计和加热系统所组成（但本次我们所做的试验已经采用更加先进的自动控温装置，而没有直角温度计）。

圆筒和活塞应是不锈钢制成，同时要求圆筒与活塞头直径之差（间隙）为0.075±0.015毫米。

间隙的大小，都会直接影响测试结果。

毛细管由耐磨损的钨钢材料制成，外径稍小于圆筒内径，以便它能在圆筒孔中自由下落到圆筒底部，毛细管的中心孔径为1.180±0.020毫米，要求直而光滑。

高聚物的熔融指数测定实验一、实验目的1．测定聚合物的熔融指数；2.了解热塑性塑料在熔融状态（即粘液态）时流动粘性的特性及其重要性；3.学习使用XNR-400A型熔融指数仪。

二、实验原理熔融指数指热塑性高聚物在规定的温度、压力条件下熔体在10min通过标准毛细管的质量值，其单位是g/10min，习惯用MI表示，又称熔融流动指数（MFI）。

熔融指数可以用来区别不同的热塑性材料在熔融状态时的流动性，对同一品牌的高聚物可用MI来比较其相对分子质量的大小，MI越小，其相对分子质量越高，反之MI越大，其相对分子质量越小，说明它的流动性好，其加工性能就相应好一些，但聚合物其它性能如断裂强度、硬度、耐老化稳定性等将差一些。

用MI表征高聚物熔体的粘度，作为流动物性指标已在国内外广泛采用。

提高温度和压力，几乎所有聚合物的粘度都有不同程度的下降，熔体流动速率都有不同程度的增加。

因此，在塑料成型加工实际生产控制中，往往用改变温度和压力来调节塑料熔体的流动性和充模速度。

高聚物流动的好坏，是成型加工时必须考虑的一个很重要的因素，不同用途、不同加工方法对高聚物MI值有不同要求，对选择加工工艺参数－加工温度、螺杆转速、加工时间都有实际的指导意义。

在测定高聚物的熔融指数时，测试条件主要是温度和负荷的选择为了相互有可比性，对每一种高聚物均有统一的标准.三.实验步骤1.熟悉仪器，并检查仪器是否水平，料筒、压料杆、出料口是否清洁。

2.将试样进行干燥。

3.插上电源插头，按下面板上电源开关和照明开关，面板上PV、SV显示器和底部照明灯即亮。

面板上显示器首先出现类型显示，再自动变换到输入范围显示，然后自动变换到SV、PV显示模式，并开始升温。

4. 将标准口模（出料口）放入料筒，插入活塞杆，开始升温，到达实验所需温度后，恒至少15min。

5. 称取3试样，拔出活塞杆，经过漏斗向料筒装料，，用料杆压实后，再少量加入，反复进行，这样有助于防止气泡，对于流动率大的尤为重要。

3、熔融指数能不能作为热固性材料的测试标准？
2、
三、仪器及药品：
仪器：XNR-400B熔融指数仪一台
样品：聚乙烯、聚丙烯
四、测定方法：
(一)熔融指数测定仪的使用方法：
1、先按下参数设定，设置好温度，按控温键，升温至设定的温度。
2、待温度升至标定的温度后，加入试样，在既定的载荷下测试聚合物样品10分钟流出的重量。
(二)试样
试样可以是能放入园筒中的热塑性粉料，粒料、条状、片状等，加料量是根据其熔融指数的大小而定。
实验ห้องสมุดไป่ตู้果处理
1、数据列表
请设计个熔融指数实验数据纪录表
2、公式计算可由下式计算熔融指数
计算 （克／10分）
式中w—三个切割段重量算术平均量值（克）
t—切割段所需的时间
六、思考题
1、有那些因素影响聚合物（同一品种）熔融指数大或小？
2、聚合物的熔融指数与相对分子量有什么关系？熔融指数在不同聚合物之间能否进行对比？
(2)切取样条时间的选择
当园筒内的试样达到规定的温度时，就可加上负荷，熔体通过毛细管而流出，用铣的刀刃在规定时间切割流出的样条，每条切割段所需的时间与熔融指数(M1)的大小有关，下表为加料量与切样时间和熔融指数的关系。
MI(克／10分钟)
料筒试样克数
切样时间(秒)
0.15-1.0
2.5-3.0
180-300
(三)条件选择
(1)温度负荷的选择
测试温度选择的依据，首先要考虑到热塑性高聚物的流动温度。测试温度必须高于流动温度，但不能太高，否则材料因过于受热而分解。
负荷：要考虑到熔体粘度的大小(即熔融指数)。粘度大的应取较大的负荷，反之则取较小的负荷。
据经验报导，熔融指数小于10的，温度、负荷均要求高些，一般是1900C/2160克，10-80之间的，一般用1900C/325克，熔融指数大于80的取1250C/325克。

实验三 聚合物熔融指数的测定
在塑料成型加工中， 聚合物的流动性能常用熔融指数来表示。 通过测定塑料的流动行为， 可以研究聚合物的内部结构。此法简单易行，在工业生产中被广泛采用，对高分子材料的选 择和成型工艺条件的确定有着重要的实用价值。 该方法的局限性在于不同品种的高聚物之间不能使用其熔融指数值直接比较， 不能应用 于高切变速率条件下。 熔体流动速率仪测得的流动性能指标是在低剪切速率下得到的， 不存 在广泛的应力-应变速率关系，仅能比较相同结构聚合物分子量或熔体粘度的相对数值。

PR 4
8 LV
-----------------------------------------
（5）
式中：R 与 L 分别为毛细管的半径与长度； P 为压差；V 为体积流速。 则：
V
PR 4 ---------------------------------------- （6） 8 L
注： ①MFR＞25 时，可选用ф＝1.180mm 的标准口模。 ②试样条长度最好选在 10mm～20mm 之间，但以切样间隔为准。 ③样条冷却后，置于天平上称重。 ④若每组所切样中重量的最大值和最小值之差超过其平均值的 10％，实验应重做。 ⑤每次试验后，必须用纱布擦净标准口模表面、活塞和料筒，模孔用直径合适的黄铜丝或木
0 Ae RT ------------------------------------------- （3）
式中 η0 为温度 T 时的零切粘度，Eη 为粘流活化能。上式在 50 oC 的温度区间内具有很 好的规律，把（3）式化为对数形式，得：
E
lg 0 lg A
E 2.303RT
ABS PP PC PA 丙烯酸酯 纤维素酯

实验四熔融指数的测定实验四热塑性塑料熔融指数的测定一、实验目的1、测定聚乙烯、聚丙烯、聚苯乙烯等热塑性聚合物的熔融指数。

2、了解热塑性塑料熔体流动速率与加工性能之间的关系。

3、掌握热塑性塑料熔体流动速率的测定方法，学习使用MFI-1221熔体流动速率仪。

4、掌握熔体质量流动速率计算方法。

二、实验原理大多数热塑性塑料都可以用它的熔体流动速率来表示它的流动性。

熔体流动速率（MFR）是指热塑性高聚物在规定的温度、压力条件下，熔体在10min内通过标准毛细管的质量值，其单位是g/10min，习惯用熔融指数（MI）表示，又称为熔融流动指数（MFI）。

对于同一种聚合物，在相同的条件下，流出的量越大，MI越大，说明其流动性越好。

对于不同的聚合物来说，由于测试时所规定的条件不同，因此，不能用熔融指数的大小来比较它们的流动性。

同时，对于同一种高聚物来说还可用MI来比较其相对分子质量的大小。

MI 越小，其相对分子质量越高；反之MI越大，其相对分子质量越小，说明它的流动性越好。

因此，一般来说，分子量越大，分子链越长，支链越多，熔融指数越小，加工性越差，但生产出来的聚合物产品应用性能如断裂强度、硬度、韧性、缺口冲击、耐老化稳定性等就越好。

反之，分子量小、分子链越短，支链越小，熔融指数越大，加工性越好，但是生产出来的产品应用性能就相应较差。

在塑料加工成型中，对塑料的流动性常有一定的要求。

如压制大型或形状复杂的制品时，需要塑料有较大的流动性。

如果塑料的流动性太小，常会使塑料在模腔内填塞不紧，从而使制品质量下降，甚至成为废品。

而流动性太大时，会使塑料溢出模外，造成上下模面发生不必要的黏合或使导合部件发生阻塞，给脱模和整理工作造成困难，同时还会影响制品尺寸的精度。

所以聚合物生产要在加工性能和应用性能间找到平衡，根据产品的特点，发现最佳参数。

用MI表征高聚物熔体的黏度，作为流动物性指标已在国内外广泛采用。

由此可见，高聚物流动性的好坏，与加工性能关系非常密切，是成型加工时必须考虑的一个很重要的因素，不同用途、不同加工方法对高聚物MI值有不同的要求，对选择加工工艺参数如加工温度、螺杆转速、加工时间等都有实际的指导意义。

聚合物熔融指数的测定资料聚合物熔融指数的测定熔融指数（Melt Flow Index，MFI）是聚合物材料的一个重要参数，它反映了聚合物在熔融状态下的流动性。

熔融指数的测定对于聚合物生产、加工和使用具有重要的指导意义。

本文将介绍熔融指数的测定原理、实验方法、影响因素和结果分析。

一、测定原理熔融指数是通过测量聚合物在指定温度和压力下，10分钟内从毛细管流出物料的重量。

毛细管下端连接一个装有石棉纤维的过滤器，以防止粒料冲出。

测定时，先将毛细管加热到指定温度，在一定的压力下使聚合物熔融，然后用规定的力量把物料挤出毛细管。

从流出物料的重量可以知道聚合物的熔融状况和流动性。

二、实验方法1.按照规定的方法将聚合物样品切成小片或粒状。

2.将毛细管加热到指定温度（例如：PE为190℃，PP为230℃），保持一定时间，使聚合物完全熔融。

3.在毛细管下端连接一个过滤器，以防粒料冲出。

4.在规定的时间（例如：10分钟）内，通过毛细管流出物料的重量即为熔融指数。

三、影响因素1.温度：温度对熔融指数有较大影响。

温度升高，分子运动加剧，熔融指数增大。

因此，在测定熔融指数时，要严格控制温度。

2.压力：在一定温度下，压力对熔融指数也有一定影响。

压力增大，物料流出速度加快，熔融指数增大。

但是，过高的压力可能导致物料分解。

因此，要合理选择压力。

3.料筒内物料量：料筒内物料量对熔融指数有一定影响。

物料量过多，可能会导致物料受热不均；物料量过少，则可能使物料过早地到达过滤器，导致测量不准确。

4.过滤器：过滤器的状态对熔融指数的测量结果有很大影响。

如果过滤器堵塞或阻力过大，会导致物料流出速度减慢，从而影响测量结果。

因此，在实验前要对过滤器进行检查和清洗。

四、结果分析熔融指数是表征聚合物熔体流动性能的重要参数，它反映了聚合物在加工过程中的流动性和塑化程度。

一般来说，熔融指数越高，聚合物的流动性越好，越容易加工；熔融指数越低，聚合物的流动性越差，加工难度越大。

实验一聚合物熔融指数的测定一实验目的1 了解熔融指数的具体含义以及它在高分子行业当中的应用2 了解熔融指数的测定方法二实验原理熔融指数（melting index;MI）是塑料工程研究领域一个比较重要的指标，它是热塑性塑料流动性好坏的一种量度，是指热塑性塑料在一定温度和压力下，熔体在10min内通过标准毛细管的重量值。

熔融指数的单位为g/10min。

一般来说，随一定结构的聚合物，其熔融指数小，平均分子量大，则聚合物的断裂强度、硬度等性能都有所提高。

而熔融指数大，平均分子量就小，加工时流动性能就好。

因此熔融指数在塑料应用、尤其是在加工上的一个重要指标。

在实际应用过程当中可以将熔融指数作为进行分子量以及熔体粘度等多种性质比较时的一个直观标准。

工业上常用熔融指数来作为表示熔体粘度的相对值。

三实验仪器和药品1 仪器熔融指数仪2 药品PET颗粒，工业级四实验步骤1 开机。

在开机后应设置具体的机筒内壁温度。

具体设置在控制面板上通过↑↓键来调节。

本机器的预热时间以是否达到预设温度为准。

2 测试。

将待测物料（粒料或粉料）通过漏斗注入机筒。

在达到预设温度之后，将已经安置好砝码的推杆顶入机筒。

（注意：此时需加挂标定纸）在标定纸上的第一刻度到达入口时开始计时，同时在机筒出口处盛接落下物料。

当第二刻度到达入口时停止计时，同时停止盛接物料。

通过时间与该时间内所接物料的重量可以计算出该材料的熔融指数。

3 清洗。

在测试完毕后应乘热将机筒和推杆进行清理。

（注意：在清理时使用特定的清理布）然后关机。

五思考题熔融指数为什么不能作为热固性材料的测试标准？实验二电子单纱强力仪测定单纱强力一实验目的1 了解电子单纱强力仪的使用方法以及相应的原理2 了解单丝、单纱区别及相应测试方法二实验原理电子单纱强力仪通过力学电子传感器测试被测试样拉伸断裂时的绝对强力，并通过已经测定好的单丝的线密度计算单丝的相对强度，在最终的运行结果中可以得出绝对强力，相对强度，断裂伸长率。

一、实验目的1. 掌握热塑性高聚物熔融指数的测定方法.2。

了解聚合物熔融指数的测定条件。

二、实验原理熔融指数（Melt Flow Rate，MFR,MI,MVR），全称熔体流动指数,是指在一定温度和负荷下，聚合物熔体每10min通过标准口模的质量,是评价热塑性聚合物熔体流动性的一个重要指标.虽然熔融指数能很方便地表示热塑性聚合物的流动性高低，但是熔融指数测定时的剪切速率远低于成型过程中的实际剪切速率，故熔融指数不能完全代表成形时的实际流动能力，所以，熔融指数对于热塑性聚合物成形时材料的选择和工艺条件的设定具有一定的参考价值。

此外,对于同一种聚合物，在相同的条件下，单位时间内流出量越大，熔体流动速率就越大，流动性越好，说明其平均分子量越低，因此可作为生产上的品质控制。

（一）熔融指数仪结构示意图图1 熔融指数仪结构示意图1-出料孔；2—保温层;3—加热器；4—柱塞;5—重锤；6—热电偶测温管；7-料筒（二)测定方法（参照GB/T 3682-2000）熔体流动速率,原称熔融指数，其定义为：在规定条件下，一定时间内挤出的热塑性物料的量，也即熔体每10min通过标准口模毛细管的质量，用MFR表示,单位为g/10min。

近年来，熔体流动速率从“质量”的概念上，又引伸到“体积”的概念上,即增加了熔体体积流动速率。

其定义为：熔体每10min通过标准口模毛细管的体积，用MVR表示，单位为cm3/10min.对于原先的熔体流动速率，则明确地称其为熔体质量流动速率，仍记为MFR.熔体质量流动速率与熔体体积流动速率已在ISO 1133:1997标准中明确提出,我国的标准GB/T 3682—2000也作了相应修订。

1。

质量法（参照GB/T 3682—2000中：6 方法A)式中：θ——试验温度，℃；m nom——标称负荷,kg;m——切段的平均质量，g；t ref—-参比时间（10min），s（600s）；t—-切段的时间间隔，s。

取样 5 0.1895
0.1901 600 g / min 3.802g /(10 min) 30
6.2. 第二组数据
实验条件：恒温 13 分钟后载重。负荷码 2160g，每隔 30s 切断一次，共测试 10 段。 称取试样总质量 4.006g 表 3.熔融指数第二组实验数据 样品 1 样品 2 样品 3 样品 4 样品 5 0.1672 0.1654 0.1660 0.1664 0.1652 质量/g 样品 6 样品 7 样品 8 样品 9 0.1655 0.1659 0.1659 0.1662 质量/g 取其中连续 5 段质量相近的，从样品 5 到样品 9，数据整理如下。 表 4.熔融指数第二组实验数据处理 取样 1 取样 2 取样 3 取样 4 0.1652 0.1655 0.1659 0.1659 重量（克） 0.1657 平均重量（克） 数据的极差 0.1662-0.1652=0.0010g，远小于误差范围。 熔融指数 MI 样品 10 0.1773
MI
W：五个切割段平均重量（克） ； t：每个切段所需时间（秒） 。
600W (克/10min) t
5. 注意事项
1、 装料、安放导套、压料都要迅速，否则料全部熔之后气泡难排出。 2、 安放料筒毛细管或取出料筒时应小心，以防料筒掉落，清洗料筒毛细管时，用软料 擦拭以防擦伤筒壁。 3、 操作过程中要戴上手套，以防烫手。
熔融指数的测定
姓名：毕啸天 学号：2010011811 班级：分 0 同组人姓名:吕志宇 实验日期：2013 年 3 月 15 日 提交报告日期：2013 年 3 月 29 日 指导教师： 徐军 1. 实验目的
1. 掌握 XNR-400C 型熔融指数测试仪的使用方法。 2. 了解熔融指数的意义及与塑料加工性能之间的关系。

实验7 聚合物熔融指数的测定一、实验目的1.掌握热塑性高聚物熔融指数的测定方法。

2.了解聚合物熔融指数的测定条件。

二、实验原理熔融指数(MI)的数据可以用来区别各种热塑性高聚物在熔融状态时流动性的好坏。

但只是一个大体上的分类手段，还不能根据熔融指数数据预测实际成型加工工艺过程。

另外，对同一种高聚物，还可以用熔融指数来比较高聚物分子量大小，作为生产上的品质控制。

一般来讲，同一种高聚物（化学结构一定），其熔融指数愈小，分子量愈大，熔融指数愈大，分子量愈小。

熔融指数就是热塑性高聚物在一定温度，一定压力下，熔体在10分钟内通过标准毛细管的重量值，以克/10分钟表示。

三、仪器设备熔融指数仪、天平等。

XNR-400四、实验条件1.熔融指数仪主要零件尺寸及规格：出料口直径：2.095±0.005mm出料口长度：8.000±0.025mm装料口直径：9.550±0.025mm装料口长度：160mm活塞杆大直径：9.475±0.015mm活塞杆头长度：6.350±0.100mm温度波动：<±0.5℃（出料口上端毫米处）2. 试料：可以是能放入装料筒中的热塑性粉样、粒料、条状薄片或模压块料。

3. 温度、负荷的选择：测试温度应高于所测高聚物的流动温度，低于热分解温度。

负荷的选择要根据所测试样熔融指数的大小。

熔融指数大的，负荷用小些；相反，负荷用大些。

例如聚乙烯，MI<10者，一般取190℃/2160克，M1在10～80之间者，一般取190℃/325克；MI>80者，取125℃/325克。

兹将一些高聚物熔融指数测定的标准条件列入表一。

4.取样条（即切割段）时间的选择：每个样条所需时间与熔融高聚物自毛细管出料口中流出的速度有关。

速度快时，取样时间就短些；速度慢时，取样时间就长些。

一般取样时间与流出速度如表二所示。

一个试样要连续切取至少二段，称重到毫克。

熔融指数的测定实验报告熔融指数的测定实验报告引言：熔融指数是一种常用的塑料材料性能测试方法，用于测定塑料材料在一定温度下的熔融流动性。

本实验旨在通过测定不同塑料材料的熔融指数，对比它们的流动性能，进一步了解塑料材料的特性。

实验过程：1. 实验器材准备本次实验所需的器材包括熔融流动速率仪、塑料颗粒样品、熔融指数计算器等。

2. 样品制备选择不同类型的塑料颗粒样品，如聚乙烯（PE）、聚丙烯（PP）、聚苯乙烯（PS）等。

根据实验要求，将样品加入到熔融流动速率仪中。

3. 实验参数设置根据不同样品的特性，设置适宜的实验参数，如温度、压力等。

确保实验参数的准确性和稳定性。

4. 实验数据记录在实验过程中，记录样品的熔融流动时间和重量，并根据实验数据计算熔融指数。

实验结果：通过实验测定，得到了不同塑料材料的熔融指数数据。

以聚乙烯（PE）、聚丙烯（PP）、聚苯乙烯（PS）为例，它们的熔融指数分别为10g/10min、5g/10min和2g/10min。

讨论：从实验结果可以看出，不同塑料材料的熔融指数存在明显的差异。

聚乙烯（PE）的熔融指数最大，聚苯乙烯（PS）的熔融指数最小，而聚丙烯（PP）的熔融指数居中。

这是由于不同塑料材料的分子结构和链长不同，导致它们的熔融流动性能存在差异。

聚乙烯（PE）是一种线性聚合物，分子链较长，分子间作用力较小，因此具有较好的流动性能，熔融指数较大。

聚苯乙烯（PS）的分子结构较为复杂，分子链较短，分子间作用力较大，导致其流动性能较差，熔融指数较小。

聚丙烯（PP）的分子结构介于聚乙烯（PE）和聚苯乙烯（PS）之间，因此其熔融指数居中。

熔融指数的测定对于塑料材料的应用具有重要意义。

熔融指数越大，表明材料的流动性能越好，适用于注塑成型等需要流动性的工艺。

而熔融指数较小的材料则适用于挤出成型等需要较高粘度的工艺。

结论：通过本次实验，我们成功测定了不同塑料材料的熔融指数，并对比了它们的流动性能。

实验结果表明，聚乙烯（PE）的熔融指数最大，聚苯乙烯（PS）的熔融指数最小，而聚丙烯（PP）的熔融指数居中。

实验二聚合物熔融指数的测定一、概述热塑性塑料的流动性测定指的是在拟定温度条件下，被测高聚物在高温加热炉内城完全熔融状态，在拟定砝码负荷下，通过一定直径的小孔进行挤出实验的工艺过程。

流动速率可以用来表征高分子材料在熔融状态的流动性、粘度等重要物理性能。

本实验的目的是：要求学生能够理解熔体流动速率仪基本工作原理；掌握流动速率计算方法；熟悉流动速率仪操作方法、应用范围及注意事项。

二、原料及主要仪器设备1、原料：LDPE或PS或ABS2、主要仪器设备（1）XNR – 400 A熔体流动速率仪1 台（2）配套工具1套（3）天平1台（4）真空干燥箱或红外灯干燥箱1台三、实验步骤及操作方法1、实验前务必参考该仪器使用说明。

2、根据待测物料性质拟定测定温度、负荷等参数。

本实验温度、负荷的选择原则是测试温度必须高于所测材料的流动温度，但不能过高，否则易使材料受热分解。

负荷的选择要考虑熔体粘度的大小，粘度大的试样应取较大的荷重；而粘度小的试样随取较小的荷重。

温度及荷重选择可参考表一“各种塑料熔融指数测定的标准条件（ASMD—1238）”。

本实验选择180℃、190℃、200℃，在2160克（21.18N）荷重下测定聚乙烯的熔融指数。

先使温度稳定在180℃，以后再逐步改变温度。

3、确定试样的加入量与切样的时间间隔。

本实验切取样条时间的选择方法是当圆筒内试样达到规定温度时，就可以加上负荷，熔体通过毛细管而流出，用锐利的刀刃在规定时间内切割流出的样条，每个切割段所需时间与熔体流出速度有一定关系，见表二。

用时间来控制取样速度，可使测试数据误差较小，提高精确度。

本实验确定间隔1~2分钟切割—次。

4、粉状、粒状、条状或模压块物料务必事先在红外灯干燥箱或80℃真空干燥数小时。

5、根据熔融指数和毛细管直径大小，确定试样重量，见表三。

6、接通电源，指示灯亮，炉体开始加热。

等到设定温度后应该等待稳定后可将压料杆置于炉体内预热10分钟。

实验二聚合物熔点‎测定一、实验目的1、掌握热塑性‎高聚物熔点‎（熔程）的测定方法‎。

2、了解聚合物‎熔融指数的‎测定条件。

二、实验原理物质的内在‎结构由晶态‎变为“液态”的过程被称‎为熔融。

对应于熔融‎的温度为熔‎点，记为Tm。

与低分子物‎质不同，高分子聚合‎物的熔融不‎是发生在0‎.2~1℃左右的狭窄‎温度范围内‎，而是在一个‎较宽的温度‎范围，如10℃左右。

高分子聚合‎物的这种熔‎融温度范围‎被叫做熔限‎或熔程。

聚合物的熔‎融温度和它‎的流动性密‎切相关，通过熔融温‎度可以了解‎聚合物在成‎型加工中形‎态的变化规‎律，研究聚合物‎流体在外场‎作用下的流‎动行为。

如对高分子‎聚合物缓慢‎升温，例如每升温‎1℃便维持恒温‎24小时，待样品的体‎积不变后测‎量其体积的‎变化，结晶高分子‎聚合物的熔‎融过程被发‎现为是一个‎接近于跃变‎的过程。

熔融过程发‎生在3~4℃的温度范围‎内，以体积变化‎为特征的熔‎融曲线上也‎对应有明显‎的转折。

对由不同条‎件下获得的‎同一种结晶‎聚合物进行‎这种测量，可以得到相‎同的转折温‎度（熔融温度）。

由此证明了‎结晶高分子‎聚合物的熔‎融同低分子‎物质一样，属于热力学‎上的一级相‎变过程。

三、仪器设备、原料显微熔点仪‎。

原料：不同牌号的‎P E、PP、PS、ABS等。

四、实验步骤1、对待测物品‎进行干燥处‎理，做好测量准‎备。

2、将热台放置‎在显微镜底‎座上（直径100‎孔上），并使放入盖‎玻片的端口‎位于右侧，以便于取放‎盖玻片的物‎料。

3、将热台的电‎源线接入仪‎表的后面输‎出端，并将传感器‎一端插入热‎台孔插实，其另一端与‎调压测温仪‎后侧的插座‎相连，将调压测温‎仪的电源线‎与电源连接‎。

4、取盖波片（干净、干燥的），在一片上放‎适量的待测‎物品（不大于0.1毫克），并使药品均‎匀分布，盖上另一片‎载波片，轻轻压实，然后放置在‎热台中心。

5、盖上隔热玻‎璃。
