常用燃气流量计选型的基本方法

常用燃气流量计主要有膜式燃气表、罗茨燃气流量计和涡轮燃气流量计等，测量原理各不相同，运行条件和对被测燃气的参数要求也各不一样，各自的性能也存在着一定的差异。
①根据国家对能源计量的要求，膜式燃气表、罗茨燃气流量计和涡轮燃气流量计的计量相对误差均为±2％。
②由于燃气流量计各自的测量原理不同，其测量燃气的量程不同，压力损失也不同。常用燃气流量计主要性能比较见表1。
b．应横平竖直，进出口立管不得倾斜，流量计本体应垂直。
c．燃气流量计进出口阀门的安装应便于操作，朝向合理，转动灵活；应便于抄表、更换、检修。
d．安装方式应与设计要求一致，应按设计要求规定的走向、位置安装，不得装反。
e．用于湿燃气时燃气流量计前后水平管应有坡度，但不应坡向燃气流量计，以防燃气流量计积水。
③膜式燃气表属于容积式流量计，其测量原理是采用表壳体计量室内的测量组件隔膜在进出口燃气压力差(以此为动力)的作用下产生不断的交替运动，从而把充满计量室内的燃气不断地分隔成单个的计量体积(循环体积)排向出口，再通过机械
表1常用燃气流量计主要性能比较
项目
膜式燃气表
罗茨流量计
涡轮流量计
量程／
(m3．h-1)
2燃气流量计的选型原则与实例
2．1选型原则
①在对燃气流量计进行选型时应考虑很多因素，如流体特性、仪表性能、安装要求、环境条件、经济因素等。其中对计量对象即燃气的确切了解非常重要，这往往需要选型设计人员和计量管理人员进行深入细致的调查。
a．流体特性主要指燃气的压力、温度、密度、黏度、压缩性等，由于气体的体积随着温度、压力而变化，应考虑是否要补偿修正。
a．当燃气流量计下游仅有1台燃气设备时，燃气设备的实际最小燃气流量作为选择燃气流量计的最小流量，燃气设备的最大燃气流量作为选择燃气流量计的最大流量。

燃气流量计选型有哪些需要注意的地方燃气流量计是工业和民用行业中广泛使用的仪器设备。

它可以测量燃料的流量，帮助控制生产过程中的燃料消耗和质量，保证生产效率和产品质量。

在选择燃气流量计时需要考虑多个因素，本文将介绍燃气流量计选型需要注意的几个关键因素。

流量计类型燃气流量计的类型包括质量型流量计和体积型流量计，二者的差别在于测量的参考标准不同。

体积型流量计是根据标准体积或者流速来测量，而质量型流量计则是根据流通过的质量或者有关因素来测量。

燃气流量计的类型取决于需要测量的介质和应用场景。

测量范围燃气流量计常用的测量范围从微型流量到大型流量不等。

在选型时需要注意，不能只考虑到当前需要测量的最大流量，也要考虑到未来可能的最大流量。

因此，在选择燃气流量计时，需特别注意其测量范围，以便系统可以适应未来的扩展需求。

环境条件在选择燃气流量计时需要考虑到其工作环境及条件，如温度、压力、介质等，以确保选型的流量计能适应于该应用场景，保证设备的正常运行。

在选择燃气流量计之前，需对设备所在环境进行完全的调查，获得有关参数，如压力、温度、气体特性等，以确定选型。

精度等级燃气流量计的精度等级是选型的一个重要因素，这将直接影响到该流量计测量的精度和准确性。

一般而言，燃气流量计的精度等级为0.5级、1级、1.5级三种级别。

用户可根据具体使用环境以及应用要求确定燃气流量计的精度等级，以达到准确测量和控制的目的。

传感器类型燃气流量计的传感器通常包括热式、涡街式和超声波式等。

不同传感器的测量原理不同，因此其适用范围和测量精度也不同。

在选择燃气流量计时需要考虑到其传感器类型，以最大程度地提高准确性、稳定性和灵敏度。

通讯协议燃气流量计的通讯协议决定了其接口标准和兼容性，不同品牌的燃气流量计其通讯协议是不同的。

在选择燃气流量计时需要考虑到其通讯协议是否与系统兼容并能满足系统的要求。

总结对于正确选择燃气流量计，需要考虑其类型、测量范围、环境条件、精度等级、传感器类型和通讯协议等关键因素。

燃气流量计量仪表的种类与选型摘要：20世纪由于能量计量、城市公用事业等对流量测量的需求急剧增长，促使仪表迅速发展。

常用的流量仪表种类有转子流量计、质量流量计、容积式流量计、速度式流量计、靶式流量计、明渠堰槽流量计等。

主要的燃气计量仪表有容积式流量计、速度式流量计和流体振动式流量计。

工业气体流量计发展历史较久，品种也较多，燃气经营企业要想取得合理的、良好的选型效果，必须对各种流量计分别从流体特性、流量计的性能、安装条件、投资费用、生产实际、标准设计六个重要方面综合考虑。

用户在选择时，不可能面面都照顾到，要权衡利弊。

不过，最后的抉择往往是在成本费用和仪表性能之间。

关键词：燃气计量；流量仪表；选型标准；选型原则一、燃气计量仪表的种类（一）燃气的计量方法燃气的计量主要是测出其体积流量，由于采用不同的测量原理和方法，燃气流量计（简称燃气表或煤气表）又有容积式流量计、速度式流量计和电磁流量计等几类。

燃气流量检测中有三种方法可供选择：体积流量测量、质量流量测量和能量流量测量。

上述三种测量方法可分为间接测量方式和直接测量方式。

国外根据上述三种方法制造的仪表不下数十种之多，然而每一种方法极其仪表都有它指定的使用对象和使用范围。

1、体积流量测量方法。

我国目前天然气工业中采用的最主要的测量方法为体积流量测量。

由于气体的可压缩性，它受温度、压力的变化影响，主要有以下两种测量仪表。

a、间接体积流量测量仪表。

这种类型的仪表是通过测量体积相关参量，再从它们之间的关系式计算出体积流量。

典型的流量仪表如孔板流量计，它具有结构简单、维修方便、成本低廉、寿命长及无需标定就能直接使用的特点；旋涡流量计具有口径大、耐压高、大流量无活动部件、寿命长、测量准确度高的特点；涡轮流量计则具有精度高、重量性好、量程宽、能作为标准仪表使用的特点；新近发展投入使用的超声波流量计最大的特点是无转动部件、无压损亏，具有量程宽的优点。

但是，这类仪表的不足之处主要是由于间接测量。

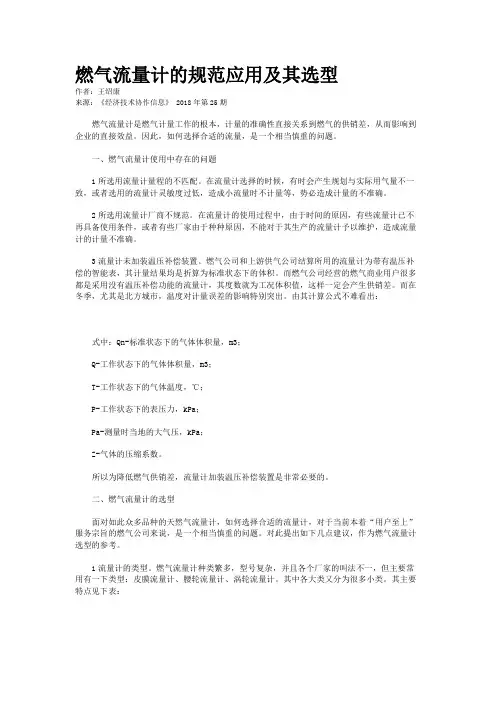

燃气流量计的规范应用及其选型作者：王绍康来源：《经济技术协作信息》 2018年第25期燃气流量计是燃气计量工作的根本，计量的准确性直接关系到燃气的供销差，从而影响到企业的直接效益。

因此，如何选择合适的流量，是一个相当慎重的问题。

一、燃气流量计使用中存在的问题1所选用流量计量程的不匹配。

在流量计选择的时候，有时会产生规划与实际用气量不一致，或者选用的流量计灵敏度过低，造成小流量时不计量等，势必造成计量的不准确。

2所选用流量计厂商不规范。

在流量计的使用过程中，由于时间的原因，有些流量计已不再具备使用条件，或者有些厂家由于种种原因，不能对于其生产的流量计予以维护，造成流量计的计量不准确。

3流量计未加装温压补偿装置。

燃气公司和上游供气公司结算所用的流量计为带有温压补偿的智能表，其计量结果均是折算为标准状态下的体积。

而燃气公司经营的燃气商业用户很多都是采用没有温压补偿功能的流量计，其度数就为工况体积值，这样一定会产生供销差。

而在冬季，尤其是北方城市，温度对计量误差的影响特别突出。

由其计算公式不难看出：式中：Qn-标准状态下的气体体积量，m3；Q-工作状态下的气体体积量，m3；T-工作状态下的气体温度，℃；P-工作状态下的表压力，kPa；Pa-测量时当地的大气压，kPa；Z-气体的压缩系数。

所以为降低燃气供销差，流量计加装温压补偿装置是非常必要的。

二、燃气流量计的选型面对如此众多品种的天然气流量计，如何选择合适的流量计，对于当前本着“用户至上”服务宗旨的燃气公司来说，是一个相当慎重的问题。

对此提出如下几点建议，作为燃气流量计选型的参考。

1流量计的类型。

燃气流量计种类繁多，型号复杂，并且各个厂家的叫法不一，但主要常用有一下类型：皮膜流量计、腰轮流量计、涡轮流量计。

其中各大类又分为很多小类。

其主要特点见下表：2流量计选型时应考虑很多因素，如仪表性能、流体特性、安装要求、环境条件以及价格因素等。

其中对计量对象即燃气的确切了解非常重要，这往往需要选型设计人员和计量管理人员进行深入细致的调查。

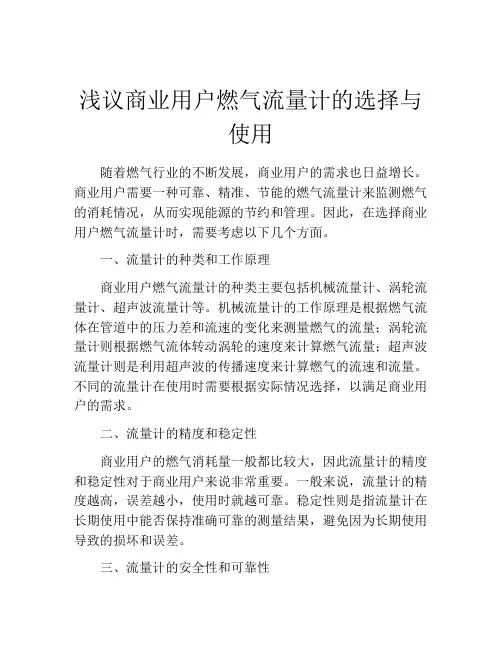

浅议商业用户燃气流量计的选择与使用随着燃气行业的不断发展，商业用户的需求也日益增长。

商业用户需要一种可靠、精准、节能的燃气流量计来监测燃气的消耗情况，从而实现能源的节约和管理。

因此，在选择商业用户燃气流量计时，需要考虑以下几个方面。

一、流量计的种类和工作原理商业用户燃气流量计的种类主要包括机械流量计、涡轮流量计、超声波流量计等。

机械流量计的工作原理是根据燃气流体在管道中的压力差和流速的变化来测量燃气的流量；涡轮流量计则根据燃气流体转动涡轮的速度来计算燃气流量；超声波流量计则是利用超声波的传播速度来计算燃气的流速和流量。

不同的流量计在使用时需要根据实际情况选择，以满足商业用户的需求。

二、流量计的精度和稳定性商业用户的燃气消耗量一般都比较大，因此流量计的精度和稳定性对于商业用户来说非常重要。

一般来说，流量计的精度越高，误差越小，使用时就越可靠。

稳定性则是指流量计在长期使用中能否保持准确可靠的测量结果，避免因为长期使用导致的损坏和误差。

三、流量计的安全性和可靠性商业用户的燃气消耗量大，因此流量计的安全性和可靠性也很重要。

商业用户需要选择可靠的、经过检验和认证的流量计，以确保燃气的使用安全和节约。

同时，商业用户需要注意流量计的安装位置和方法，避免燃气泄漏和爆炸等危险情况的发生。

四、流量计的使用环境和技术要求商业用户燃气流量计的使用环境一般比较恶劣，例如温度、湿度等等会影响流量计的测量结果。

因此，在选择流量计前需要对使用环境做出评估和分析，并考虑流量计对应的技术要求。

例如，对于机械流量计，需要注意防腐防锈等问题；对于涡轮流量计，需要考虑温度和压力的影响等等。

总之，商业用户燃气流量计的选择和使用需要考虑多个因素，包括流量计的种类、精度和稳定性、安全性和可靠性，以及使用环境和技术要求等。

商业用户需要根据实际情况做出恰当的选择，并做好相关的维护和管理工作，以实现节能、安全和高效的燃气使用。

附件2工商用户常用燃气流量计选型的基本方法一、常用燃气流量计及精度1、常用燃气流量计的类型：膜式流量计、气体腰轮（罗茨）流量计和气体涡轮流量计，膜式和气体腰轮流量计属于容积式流量计，气体涡轮流量计属于速度式流量计。

2、计量精度：根据国家对能源计量的要求，膜式、气体腰轮和涡轮流量计的计量精度，均要求在±1.0%~±2.0%的范围内。

二、常用燃气流量计的主要适用范围1、膜式流量计（以丹东皮膜表为例）1）适用范围：公共建筑和公福用户的计量，用气压力在0.5kPa-20kPa范围内，用气量在：a）燃气设备用气负荷的最大流量<40m3/h，宜优先选用膜式燃气表。

b）燃气设备用气负荷的最大流量<100m3/h，可选用膜式燃气表。

2）技术指标a）工作环境温度：-10°C-40°C的场所。

b）基本误差：Qmin<QvO.1Qmax时±3%0.1Qmax<Q<Qmax时±1.5%2、气体腰轮（罗茨）流量计（以苍南仪表为例）1）普通气体腰轮流量计适用范围：—般气体腰轮流量计的测量范围40~650m3/h，但考虑到实际安装要求，在工商用户的燃气设备的用气负荷最大流量在大于40m3/h小于300m3/h的范围时，宜优先选用气体腰轮流量计；2）智能气体腰轮流量计适用范围：适用于高、中、低压管道中气体流量的计量，多用于工业企业、锅炉房商业用气点或负荷变动大的设备计量，计量时要求带温、压补偿装置。

3）安装条件适合计量气体温度为-25~+55°C,环境温度为-20~+40工；避免安置在露天、长期阳光直射、容易浸水或潮湿的场所。

4）流量换算选用流量计前,应根据所计量气体的压力、流量、温度，进行计算，具体方法见产品说明书中的“流量换算”。

5）与同规格的膜式表相比，最小流量和工作压力相对较高，体积较小。

6）气体腰轮（罗茨）流量计上游须安装相应规格且合格的过滤器并定期清洗。

在工作条件下，流量计上限流量对应的测量管道流速不宜超过20m/s。
1.2.3压力损失
压力损失应满足最大流量下的允许压力损失要求。在某些情况下，当较大的压力损失造成运行费用增加时，应提出压力损失要求。
1.2.4采样周期
流量计配套的流量计算机的采样周期应符合A.2.13的规定。
2、流量计选型步骤
2.1确认预期使用要求和环境条件。
2.1.1在进行流量计选择前，对流量计的预期使用要求和各种条件进行详细的了解和分析，确认流量计的准确度要求、工作条件下的体积流量范围、常用流量、工作压力和温度范围、测量介质的特性、压损要求和安装条件等。
2.2确定流量计类型和规格。
2.2.1根据使用要求和条件，对五个选型要素进行综合分析和比较，确定流量计类型。
2.2.2按照选择的流量计类型，向符合要求的流量计厂家收集流量计选型样本、技术参数和使用手册等，充分了解流量计的各项性能指标及经济指标。流量计台数及口径的确定应符合GB/T9109.2-1988的规定，流量计的公称直径不宜大于DN400。

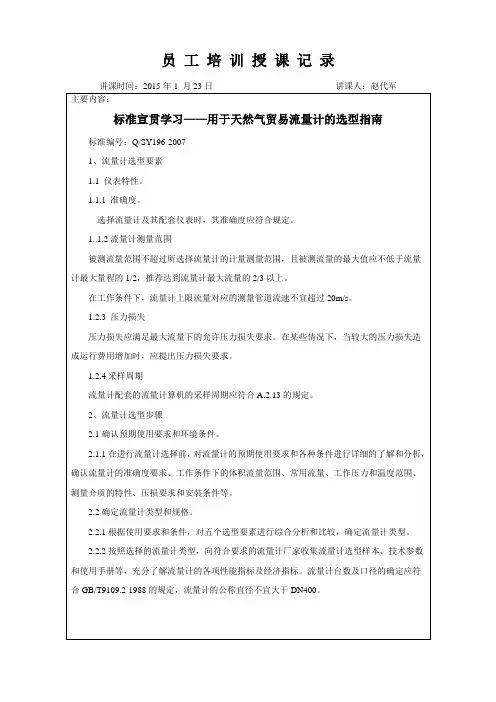

员工培训授课记录
讲课时间：2015年1月23日讲课人：赵代军
主要内容：
标准宣贯学习——用于天然气贸易流量计的选型指南
标准编号：Q/-2007
1、流量计选型要素
1.1仪表特性。
1.1.1准确度。
选择流量计及其配套仪表时，其准确度应符合规定。
1..1.2流量计测量范围
被测流量范围不超过所选择流量计的计量测量范围，且被测流量的最大值应不低于流量计最大量程的1/2，推荐达到流量计最大流量的2/3以上。

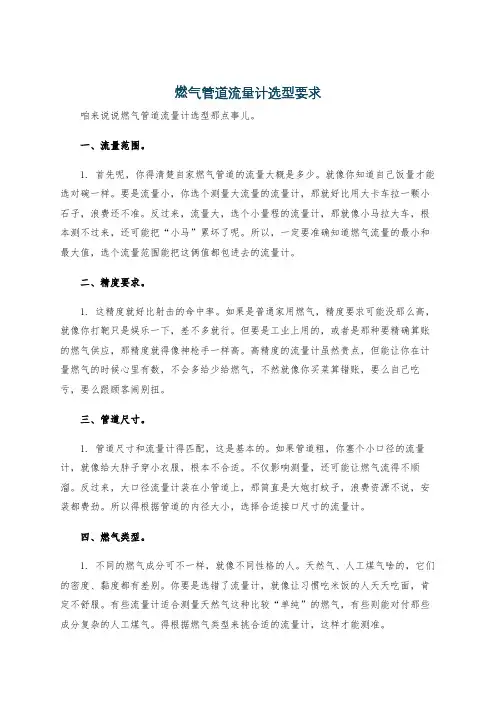

燃气管道流量计选型要求咱来说说燃气管道流量计选型那点事儿。

一、流量范围。

1. 首先呢，你得清楚自家燃气管道的流量大概是多少。

就像你知道自己饭量才能选对碗一样。

要是流量小，你选个测量大流量的流量计，那就好比用大卡车拉一颗小石子，浪费还不准。

反过来，流量大，选个小量程的流量计，那就像小马拉大车，根本测不过来，还可能把“小马”累坏了呢。

所以，一定要准确知道燃气流量的最小和最大值，选个流量范围能把这俩值都包进去的流量计。

二、精度要求。

1. 这精度就好比射击的命中率。

如果是普通家用燃气，精度要求可能没那么高，就像你打靶只是娱乐一下，差不多就行。

但要是工业上用的，或者是那种要精确算账的燃气供应，那精度就得像神枪手一样高。

高精度的流量计虽然贵点，但能让你在计量燃气的时候心里有数，不会多给少给燃气，不然就像你买菜算错账，要么自己吃亏，要么跟顾客闹别扭。

三、管道尺寸。

1. 管道尺寸和流量计得匹配，这是基本的。

如果管道粗，你塞个小口径的流量计，就像给大胖子穿小衣服，根本不合适。

不仅影响测量，还可能让燃气流得不顺溜。

反过来，大口径流量计装在小管道上，那简直是大炮打蚊子，浪费资源不说，安装都费劲。

所以得根据管道的内径大小，选择合适接口尺寸的流量计。

四、燃气类型。

1. 不同的燃气成分可不一样，就像不同性格的人。

天然气、人工煤气啥的，它们的密度、黏度都有差别。

你要是选错了流量计，就像让习惯吃米饭的人天天吃面，肯定不舒服。

有些流量计适合测量天然气这种比较“单纯”的燃气，有些则能对付那些成分复杂的人工煤气。

得根据燃气类型来挑合适的流量计，这样才能测准。

五、工作环境。

1. 环境因素也很重要。

如果是在室内，环境比较温和，那选择的范围就广一些。

但要是在户外，冬天冷得要命，夏天热得要死，还有可能下雨下雪啥的。

这时候就得选那些能耐寒、耐热、防水的流量计。

要是在有爆炸危险的环境里，像燃气站附近，那流量计还得是防爆型的，就像给它穿上一层防护服，不然一旦出事儿，那可不得了。

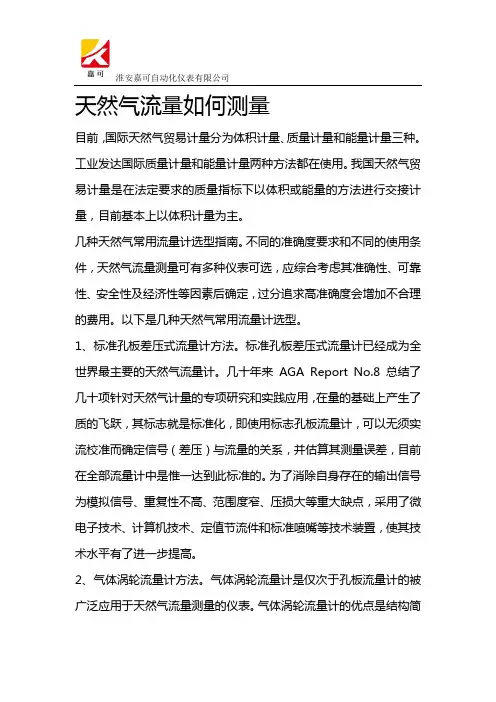

淮安嘉可自动化仪表有限公司天然气流量如何测量目前，国际天然气贸易计量分为体积计量、质量计量和能量计量三种。

工业发达国际质量计量和能量计量两种方法都在使用。

我国天然气贸易计量是在法定要求的质量指标下以体积或能量的方法进行交接计量，目前基本上以体积计量为主。

几种天然气常用流量计选型指南。

不同的准确度要求和不同的使用条件，天然气流量测量可有多种仪表可选，应综合考虑其准确性、可靠性、安全性及经济性等因素后确定，过分追求高准确度会增加不合理的费用。

以下是几种天然气常用流量计选型。

1、标准孔板差压式流量计方法。

标准孔板差压式流量计已经成为全世界最主要的天然气流量计。

几十年来AGA Report No.8 总结了几十项针对天然气计量的专项研究和实践应用，在量的基础上产生了质的飞跃，其标志就是标准化，即使用标志孔板流量计，可以无须实流校准而确定信号（差压）与流量的关系，并估算其测量误差，目前在全部流量计中是惟一达到此标准的。

为了消除自身存在的输出信号为模拟信号、重复性不高、范围度窄、压损大等重大缺点，采用了微电子技术、计算机技术、定值节流件和标准喷嘴等技术装置，使其技术水平有了进一步提高。

2、气体涡轮流量计方法。

气体涡轮流量计是仅次于孔板流量计的被广泛应用于天然气流量测量的仪表。

气体涡轮流量计的优点是结构简淮安嘉可自动化仪表有限公司单，安装方便；外形尺寸相对较小；精确度高；重复性好；范围度宽，可达到15:1~25:1，在高压输气的情况下，范围度还可增大；其输出为脉冲频率信号，因此在同可编程流量显示表配用时，容易得到较低的系统不确定度。

近几年来，国内已有不少仪表厂生产这种仪表，并在油气田推广应用。

3、气体超声波流量计方法。

用声学测量技术测量流体流量已有约40年的历史，特别是20世纪90年代以来，随着高速数字信号处理技术和先进的压电陶瓷技术的发展，用气体超声波流量计测量天然气流量的技术取得了突破性发展。

由于具有高技术的气体超声波流量计具有测量范围宽、测量精确度高、无压损及可动部件、安装使用费用低等诸多优点，它已被欧美等国几百家用户用于天然气贸易计量。

常用天然气流量计选型及应用分析摘要：天然气是一种洁净、环保、安全的优质能源，几乎不含硫、粉尘和其他有害物质，燃烧时产生的二氧化碳少于其他化石燃料，因而使用天然气作为燃料能从根本上改善环境质量。

随着社会不断发展，国内市场对天然气的需求量越来越大，其计量是否准确对国家、企业、用户的利益都有很大影响。

测量流量的仪表种类繁多，其测量原理、结构特性、适用范围以及使用方法等各不相同。

本文介绍了常用天然气流量计的选型方法和应用分析。

关键词：天然气流量计选型应用分析1.流量计量在国民经济建设中的意义流量计量师计量科学的重要组成部分，流量计量与测试技术在各领域得到了广泛的应用，并推动和支持了国民经济的不断发展。

它在贸易结算、能源计量、过程控制、环境保护、医药卫生等方面的检测起到主要作用。

特别是随着能源和水资源的匮乏，随着西气东输、南水北调等国家重点工程的实施，全社会对流量计量测试技术的要求越来越高。

因此研究和探索满足各种使用条件的流量测试技术和流量计的合理选型就成为流量计量和流量计使用工作者的不懈努力和追求。

近年来，流量计量和测试技术有很大发展，但是离国民经济的发展要求仍有一定差距。

在测量流量时所选用的流量计，除了要满足使用条件外，还要考虑很多其他因素，如流量范围、准确度、抗干扰、压力损失、防爆、防腐、价格等。

因此，为适用不同的使用条件，应运而生多种流量计。

据统计，流量计的种类达一百余种，每种流量计都有其特定使用价值，其他流量计不能代替。

1.常用流量计介绍2.1腰轮流量计腰轮流量计又叫罗茨流量计，属于容积式流量计。

结构特征为在流量计的壳体内有一个计量室，计量室内有一对或两对可以相切旋转的腰轮，在流量计壳体外与两个腰轮同轴安装了一对传动齿轮，它们相互啮合使两个腰轮相互联动。

根据计量室逐次、重复地充满和排放该体积部分流体的次数来测量流量体积总量。

2.2涡轮流量计涡轮流量计是一种速度式流量计，它利用置于流体中的叶轮的旋转角速度与流体流速成比例关系，通过测量叶轮的转速来反映通过管道的体积流量的大小，是目前流量仪表中比较成熟的高精度仪表。

关键词 ：城 市 燃气 气体流 量 计 流 量 选 择
１引言
旋 进 旋 涡 流 量 计 无 机 械 可 动 部 件 、耐 腐 蚀 、使 用寿 命 长 、压 损 较 大 ，适 用 于 中、 高压燃
气流量 的计 量 。
燃气 作 为 一种 流 通商 品 ，其 交 易 活动 是 以计 量 仪表 测 量 的量值 为依 据 进 行结 算 的。选 择合 适 的计量 仪 表 ，保证 计量 的准 确性 ，是 公平 交 易 的 必要 条件 ，这对 于 用户 和 燃 气 公 司来 讲都 是 非常
维普资讯
晓１ ．
城 市 燃 气 气 体 流 量 计 的 选 型
廊 坊 市建设 委 员会 杨 大伟
摘要
对 几种 常用 的城 市燃 气 气体 流 量计 如容 积 式 气体 流量 计 、速度 式 流 量计 、孔板 流量 计和 气
体超声流量计 的特点作 了综述 ，并对根据技术性能参数来选择不 同类型的燃气用户流量计作 了介绍。
① 容积式流量计 计量精度 高、但与其他类型流 量 计相 比 ，体 积较人 ，流 量计 前后 无直 管段要 求 。 其中： 膜式 燃 气 表 量 程 比宽 ，始 动流 量 小 ，质 量 轻，价格低 ，制作、安装、维修方便，压损小 ， 与相 同流量 范 围的其 他 流 量 计相 比体积 较 大 ， 常 用于 使 用压 力低 、 流 量变 化 幅度 大 的中 小型燃 气
类流 量计 的特 点如下 ：
④ 气体超声流量计 利用超声道产生的顺流和逆 流超 声 脉 冲传 播 时 间差 来 测 量 流量 。这 种流 量 计 计量精度高、重复性好 、无压损、量程 比宽，能 实现 域 向流 量计 量 ，适 用 于中、 高压 流 量场 所 及 需取 向计 量 的场 所 膜式燃气表、腰轮流量计和速度式流量计是 最 常 用 的城 市燃 气 气 体 流量 计 。 三者 相 比 ，小流 量 时，膜式燃气表价格最低 ，速度式流量计价格 最高；但随着流量 的增加，这种趋势减弱 、持平 并逐渐 出现 反 趋势 。三 者 的体 积 是 逐渐 减 小 的 。 相 同类型的进 口流量计与国产流量计相比：量程 比宽、精度高 ，如荷 兰 ＩＭ 公司生产 的涡轮表 Ｓ Ｏ Ｑ Ｑ≤Ｑ 舡 … （ ２ 时，精度 高于 ０ ％． ５ 但进 Ｉ流量 ／ Ｉ 计价 格也 高很 多 。 ３不同类型燃气用户流量计 的选型

流量计压损必须满足：
管线压力-流量计压损（最大流量时）≥燃气器具要求最低压力
（气体涡轮流量计）
型号
公路通径 （mm）
流量计规格、基本参数和性能指标
流量范围 （m3/h）
准确度 （级）
Qmax 时的 压力损失 （kPa）
始动流量 （m3/h）
TBQZ-25A
25
TBQZ-50A
50
B
TBQZ-80A
◆TDS系列旋进式流量计：适合于工况条件较差 ，没有强烈的机械振动，流量波动小于15：1，介 质压力较高(≥5kPa~30kPa)的场合；
◆TBQZ系列气体涡轮流量计：适合于工况条件较好，要求始动流量较低，介质压力高于 1kPa~3kPa的场合。压力波动和机械振动对其不产生影响；不存在流量大小快速变化的场合。
上下游直管段 适用场合
前≥2D 后 ≥1D
前≥ 5D后 ≥1D
无要求
气质条件较好,介质压力高于 2kPa，要求始动流量较低的 场合.
介质适应性强，无强烈的
机械振动，流量波动小于 15：1，压力大于 5kPa~30kPa的场合
介质条件好，要求始 动流量极低，范围度 宽的场合。如住宅区 供气计量。
正确选型，充分发挥各自的良好性能
2.0;
0.30
1.6
13～250
0.2Qmax～Qmax
0.80
1.6
20～400
1.0
2.10
2.5
13～250
0.20
2.5
20～400 32～650
温度、压力补偿后： Qmin～0.2Qmax
0.50 1.30
2.5 4.0
32～650
2.5
0.35

燃气流量计的选择该如何
1.测量要求：首先要明确需要测量的燃气流量范围和精确度要求。

不
同类型的燃气流量计有不同的测量范围和精确度，根据实际需求选择适合
的燃气流量计。

2.环境条件：需要考虑燃气流量计的工作环境条件，包括温度、压力、湿度和介质等。

根据环境条件选择具有耐高温、耐腐蚀、防爆等特性的燃
气流量计。

3.流体特性：燃气的物理性质对选择燃气流量计也有一定影响。

不同
类型的燃气流量计对流体特性有不同的适应性，需要根据燃气的密度、黏度、压差等参数选择合适的燃气流量计。

4.安装要求：燃气流量计的安装方式和位置也需要考虑。

一般来说，
燃气流量计应安装在直管段上游的稳定段，避免由于管道的弯曲、突然收
缩等因素对流量测量的影响。

根据管道的尺寸和形式选择合适的燃气流量计。

5.维护和维修：选择燃气流量计时，需要考虑其维护和维修的便利性。

一般来说，流体不会对燃气流量计造成较大的损害，但仍需定期的维护和
校准，尽量选择易于维护和更换的燃气流量计。

6.费用考虑：不同类型和品牌的燃气流量计价格差异较大，需要根据
实际预算选择适合的燃气流量计。

在选择过程中，不仅要考虑购买成本，
还要考虑使用寿命、维护费用等因素。

总之，选择合适的燃气流量计需要综合考虑测量要求、环境条件、流
体特性、安装要求、维护和维修以及费用等因素。

只有根据实际需求选择
合适的燃气流量计，才能确保流量测量的准确性和可靠性。

【燃气干货】燃气流量计的选型原则1.在对燃气表进行选型时应综合考虑多种要素，比如仪表功能、流体特征、装置要求、情况前提以及价钱要素等。

对计量对象即燃气确实切调查十分主要，这往往需求选型设计人员和计量治理人员进行深化仔细的查询。

（1）流体特征：首要指燃气的压力、温度、密度、黏度、紧缩性等，因为气体的体积跟着温度、压力而转变，思索能否要赔偿批改。

（2）功能是指仪表的精确度、反复性、线性度、量程比、压力损掉、开始流量、输出旌旗灯号及呼应工夫等，选表时应对上述目标进行细心剖析比拟，选择能知足测量要求的燃气表。

（3）装置前提是指定向（位）、流体流向、上下流直管道长度、管径、任务场合阻力件及震动等，这些都邑影响燃气表的精确运转和运用寿命。

（4）投资费用是指置办费、装置费、维护费、校验费、寿命、牢靠性及备品备件等。

2.燃气表的测量精确度选定为±1%～±2%。

被测燃气流量值在燃气表的最大流量与最小流量区间内，才干被精确测量，用户的正常用气量最好选在流量计量程的20%~85%局限内。

3.在知足测量精确度的前提下，针对被测燃气的实践流量局限（工况前提下最大流量与最小流量的区间），合理选择响应的燃气表型号及规格，尤其对燃气流量的下限要特殊关怀。

（1）当燃气表下端仅有一台燃气设备时，依据燃气设备的实践最小燃气量选择燃气表的Qmin，并据燃气设备的最大燃气负荷选择燃气表的Qmax。

（2）统一燃气表下端有一台以上燃气设备的状况下，宜将统一燃气表下端的燃气设备组的实践最小燃气负荷选为燃气表的Qmin，将统一燃气表下端的燃气设备组的总用气负荷乘以还任务系数k的积选为燃气表的额外流量（还任务系数k可依据用户的用气设备类型及数目拔取响应的值）。

（3）当统一台燃气表下端装有多台用气设备时，假如单台燃气表的量程局限不克不及掩盖用气设备的最大流量和最小流量，应思索针对燃气设备分组装备燃气表或针对非凡燃气设备独自装备燃气表。

附件2工商用户常用燃气流量计选型的基本方法一、常用燃气流量计及精度1、常用燃气流量计的类型：膜式流量计、气体腰轮（罗茨）流量计和气体涡轮流量计，膜式和气体腰轮流量计属于容积式流量计，气体涡轮流量计属于速度式流量计。

2、计量精度：根据国家对能源计量的要求，膜式、气体腰轮和涡轮流量计的计量精度，均要求在士 1.0沧士2.0%范围内。

二、常用燃气流量计的主要适用范围1 、膜式流量计（以xx 皮膜表为例）1 ）适用范围：公共建筑和公福用户的计量，用气压力在0.5kPa-20kPa范围内，用气量在：a）燃气设备用气负荷的最大流量＜40m3/h宜优先选用膜式燃气表。

b）燃气设备用气负荷的最大流量＜100m3/h可选用膜式燃气表。

2）技术指标a）工作环境温度：-10C-40C的场所。

b）基本误差：Qmin WQv 0.1Qmax 时士3%0.1Qmax< Q< Qma时士1.5%2、气体腰轮（罗茨）流量计（以苍南仪表为例）1）普通气体腰轮流量计适用范围：一般气体腰轮流量计的测量范围40~650m3/h，但考虑到实际安装要求，在工商用户的燃气设备的用气负荷最大流量在大于40m3/h 小于300m3/h 的范围时，宜优先选用气体腰轮流量计；2）智能气体腰轮流量计适用范围：适用于高、中、低压管道中气体流量的计量，多用于工业企业、锅炉房、商业用气点或负荷变动大的设备计量，计量时要求带温、压补偿装置。

3）安装条件适合计量气体温度为-25〜+55C，环境温度为-20〜+40C ;避免安置在露天、长期阳光直射、容易浸水或潮湿的场所。

4）流量换算选用流量计前,应根据所计量气体的压力、流量、温度，进行计算，具体方法见产品说明书中的“流量换算”。

5）与同规格的膜式表相比，最小流量和工作压力相对较高，体积较小。

6）气体腰轮（罗茨）流量计上游须安装相应规格且合格的过滤器并定期清洗。

安装合适的过滤器，是流量计减少故障和延长使用寿命的有效途径。

不同条件下流量计的选择一、常用流量计：目前我们一般常用计量表有皮膜IC卡表、智能涡轮流量计、智能罗茨流量计。

皮膜表与罗茨表为容积式流量计，涡轮表为速度式流量计。

皮膜表的量程比一般为1:160，罗茨表的量程比一般为1：50-1:160，涡轮表的量程比一般为1:20-1:30.三种计量表的误差曲线分别为：二、流量计的技术参数及性能指标：a、皮膜表典型误差曲线图b、罗茨表典型误差曲线图C、涡轮表典型误差曲线图D、家用皮膜表的技术参数及性能指标：E、工业皮膜表的技术参数及性能指标：F、罗茨流量计的技术参数及性能指标G、涡轮流量计的技术参数及性能指标：三、流量计性能对比有以上流量计的技术参数和性能指标可以看出，皮膜表及罗茨表的始动流量较小，而涡轮流量计的始动流量较大，因此对于小工商业用户宜选用皮膜表或罗茨表。

皮膜表与罗茨表相比较，皮膜表始动流量小，在小计量范围范围内计量起始精度高，且在较小计量情况下即为正偏差，在较小用气环境下，适合售气单位的计量选择。

但在其输气量接近最大量程时，其计量精度逐渐转换为负偏差，因此对于售气单位皮膜表的选择并非越小越好，建议设备最大用气量不宜高于最大量程的80%。

罗茨流量计，在最大流量的10%以内时，为不确定偏差。

在最大流量的10%以外时计量方显稳定，且随着流量的增加其计量精度逐渐趋于正偏差，因此对于售气单位而言，在满足最大用气需求的前提下，应尽量选用小一个规格的流量计。

涡轮流量计，计量范围大，在超出始动流量至最大流量的20%时，基本为正偏差，大于20%以上流量时偏差接近0.但因涡轮流量计的始动流量较大一般大型工业用户且设备最小用气量较大时（大于流量计的始动流量），宜选用涡轮流量计。

由于涡轮流量计为速度式流量计，所以在同等流量范围下应尽量选用较小公称通径的型号。

四、商业常用燃气具参考用气量（标况）名称单位数量图片单位用气量（m³/h）备注燃气鼓风单头炒炉台 1 3.5-4.5 一般取3.6-4 燃气鼓风双头炒灶台 1 7--9 一般取7.5-8 燃气静音三门蒸柜台 1 4.4 4.4燃气煲仔炉台 1 0.4-0.7/眼一般取0.5 燃气多功能炉台 1 2.6 2.6燃气单头矮仔炉台 1 1.9 1.9注：设备所标用气量为天然气。

天然气流量计选型1. 引言天然气作为一种重要的能源资源，在工业生产和日常生活中使用广泛。

为了确保天然气的安全供应和精确计量，天然气流量计在天然气系统中起着重要作用。

本文将介绍天然气流量计的选型方法和几个需要考虑的关键因素。

2. 选型方法天然气流量计的选型是一个复杂的过程，需要综合考虑多个因素。

以下是一个基本的选型方法：2.1 确定流量计类型根据天然气系统的要求和实际应用场景，选择合适的流量计类型。

常见的天然气流量计类型包括差压式流量计、涡街流量计、超声波流量计等。

每种类型的流量计在精度、可靠性和适用范围等方面有所不同。

2.2 流量计参数选择根据实际应用的流量范围和精度要求选择合适的流量计参数。

常见的参数包括流量范围、精度等级、介质温度和压力范围等。

需要注意的是，不同类型的流量计在不同的参数范围内性能表现会有所差异。

2.3 安装条件考虑考虑流量计的安装条件，选择合适的尺寸和连接方式。

流量计的尺寸和连接方式应与管道系统相匹配，确保安装牢固和泄漏可靠。

2.4 经济性评估综合考虑流量计的价格、运维成本和可靠性等因素，进行经济性评估。

选择性价比较高的流量计，以提高系统的投资回报率。

3. 关键因素分析在进行天然气流量计选型时，需要考虑以下几个关键因素：3.1 流量范围根据实际应用的流量范围，选择合适的流量计。

不同类型的流量计适用的流量范围有所差异，选择范围合适的流量计可以确保其在实际工作条件下的精确度和可靠性。

3.2 精度要求根据实际应用对流量计的精度要求，选择合适的精度等级。

一般来说，精度要求越高的应用，所选用的流量计成本也会越高。

3.3 介质温度和压力考虑天然气的温度和压力范围，选择适合的流量计。

不同的流量计在不同的温度和压力条件下性能表现会有所不同，需根据实际情况进行选择。

3.4 可靠性要求根据实际应用的可靠性要求，选择具有良好可靠性的流量计。

可靠性是一个重要的指标，尤其是在工业生产等要求连续运行的场景中。
