J2EE平台多层体系架构

J2EE的体系架构——J2EEJ2EE是Java2平台企业版（Java 2 Platform,Enterprise Edition），它的核⼼是⼀组技术规范与指南，提供基于组件的⽅式来设计、开发、组装和部署企业应⽤。

J2EE使⽤多层分布式的应⽤模型。

J2EE分层：客户层，执⾏在客户计算机上的组件，⽤户与系统的接⼝逻辑，通过http协议的来訪问应⽤server。

表⽰层，执⾏在J2EEserver上的组件，通过与业务逻辑层互动。

将⽤户须要的数据以适当的⽅式输出。

业务逻辑层，相同是执⾏在J2EEserver上的组件。

企业信息系统层（EIS），是指执⾏在EISserver上的软件系统。

以上层次⼀般也指三层应⽤，也就是客户层+J2EE应⽤服务层+企业信息系统层。

分布在三个不同位置：客户计算机、J2EEserver及后台的数据库或过去遗留下来的系统。

客户层Web浏览器也称Webclient，以标准格式来显⽰从server传递过来的⽹页，它们传递给浏览器时已经是HTML或者XML格式，浏览器正确的显⽰给⽤户。

⼩应⽤程序（Applet）是嵌在浏览器中的⼀种轻量级client。

当web页⾯不能充分的表现数据或者应⽤界⾯的时候，才使⽤它，Applet是⼀种替代web页⾯的⼿段。

可以使⽤J2SE开发Applet。

Applet⽆法使⽤J2EE中的各种Service和API。

须要执⾏在client安装了Java虚拟机的Web浏览器上。

应⽤程序clientJ2EE应⽤程序client相对Applet⽽⾔。

是⼀个较重量级的client，可以使⽤⼤多数的服务和API，它执⾏在客户机上，能提供强⼤⽽灵活易⽤的⽤户界⾯，如使⽤Swing或AWT创建的图形化的⽤户界⾯（GUI）。

当然。

应⽤程序可直接訪问执⾏在业务层的Bean，假设需求同意。

也可以打开HTTP连接，建⽴与执⾏在Web层上的Servlet之间的通讯。

J2EE应⽤server两⼤容器EJB容器+Web容器，即业务逻辑层+表⽰层Web容器管理全部的Servlet等Web组件的执⾏。

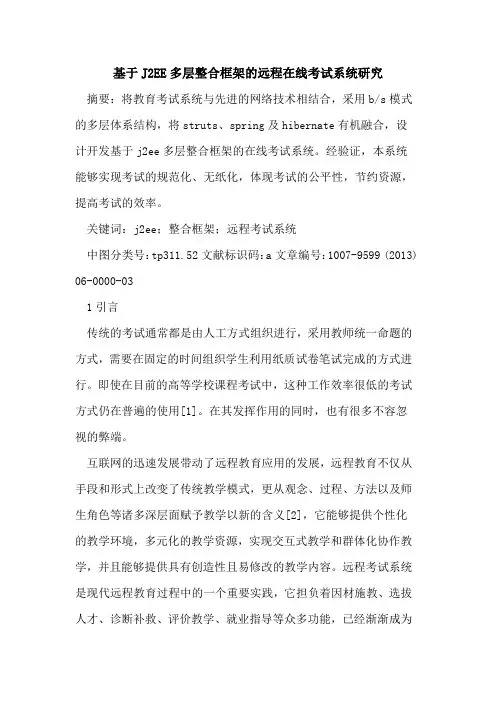

基于J2EE多层整合框架的远程在线考试系统研究摘要：将教育考试系统与先进的网络技术相结合，采用b/s模式的多层体系结构，将struts、spring及hibernate有机融合，设计开发基于j2ee多层整合框架的在线考试系统。

经验证，本系统能够实现考试的规范化、无纸化，体现考试的公平性，节约资源，提高考试的效率。

关键词：j2ee；整合框架；远程考试系统中图分类号：tp311.52文献标识码：a文章编号：1007-9599 (2013) 06-0000-031引言传统的考试通常都是由人工方式组织进行，采用教师统一命题的方式，需要在固定的时间组织学生利用纸质试卷笔试完成的方式进行。

即使在目前的高等学校课程考试中，这种工作效率很低的考试方式仍在普遍的使用[1]。

在其发挥作用的同时，也有很多不容忽视的弊端。

互联网的迅速发展带动了远程教育应用的发展，远程教育不仅从手段和形式上改变了传统教学模式，更从观念、过程、方法以及师生角色等诸多深层面赋予教学以新的含义[2]，它能够提供个性化的教学环境，多元化的教学资源，实现交互式教学和群体化协作教学，并且能够提供具有创造性且易修改的教学内容。

远程考试系统是现代远程教育过程中的一个重要实践，它担负着因材施教、选拔人才、诊断补救、评价教学、就业指导等众多功能，已经渐渐成为教育测量学中的一个重要内容。

开发和完善远程考试系统对于减轻教师工作负担，推动教育教学网络化、社会化，教育资源建设和共享，提高教育教学效果和质量，都有着深远的实践意义。

struts、spring及hibernate是基于j2ee的开源应用框架[3]，本文在充分分析了三种构架的特点及优势后，采用b/s模式的多层体系结构设计开发基于struts、spring及hibernate融合框架的在线考试系统，从而实现了考试中的规范化、无纸化，节约资源，提高考试的效率。

2远程在线考试系统各种课程考试一直是学校非常重要的一个教学组成部分，考试作为一种重要的教学检查手段，主要是为了考察教师的教学质量和学生的学习效果。

J2EE的层次和组成J2EE的层次和组成J2EE组件和“标准的” Java类的不同点在于：它被装配在一个J2EE应用中，具有固定的格式并遵守J2EE规范，由J2EE服务器对其进行管理。

以下是关于J2EE的层次和组成，欢迎大家参考!目前，Java 2平台有3个版本，它们是适用于小型设备和智能卡的Java 2平台Micro版(Java 2 Platform Micro Edition，J2ME)、适用于桌面系统的Java 2平台标准版(Java 2 Platform Standard Edition，J2SE)、适用于创建服务器应用程序和服务的Java 2平台企业版(Java 2 Platform Enterprise Edition，J2EE)。

J2EE是一种利用Java 2平台来简化企业解决方案的开发、部署和管理相关的复杂问题的体系结构。

J2EE技术的基础就是核心Java平台或Java 2平台的标准版，J2EE不仅巩固了标准版中的许多优点，例如"编写一次、随处运行"的特性、方便存取数据库的JDBC API、CORBA技术以及能够在Internet应用中保护数据的安全模式等等，同时还提供了对EJB(Enterprise JavaBeans)、Java Servlets API、JSP(Java Server Pages)以及XML 技术的全面支持。

其最终目的就是成为一个能够使企业开发者大幅缩短投放市场时间的体系结构。

J2EE使用多层的分布式应用模型，应用逻辑按功能划分为组件，各个应用组件根据他们所在的层分布在不同的机器上。

事实上，sun 设计J2EE的初衷正是为了解决两层模式(client/server)的弊端，在传统模式中，客户端担当了过多的角色而显得臃肿，在这种模式中，第一次部署的时候比较容易，但难于升级或改进，可伸展性也不理想，而且经常基于某种专有的协议??通常是某种数据库协议。

J2EE相关技术介绍J2EE 技术介绍J2EE 概述为了解决企业在软件开发中出现的问题，SUN 公司提出的以Java 2 平台为核心一种框架方案J2EE。

它的出现精简了企业软件开发、部署过程，为企业建造高质量的应用系统提供了好的支撑，解决了传统两层模式(Client/Server)下客户端庞大的弊端。

J2EE 平台由一整套服务(Services)、应用程序接口(APIs)和协议构成，它对开发基于Web 的多层应用系统提供了强大的支持，本质上是一个分布式的服务器应用程序设计环境。

2005 年 6 月，J2EE 正式更名为Java EE。

J2EE 的四层模型J2EE 采用多层的分布式模型，J2EE 应用程序既可以是三层结构，也可以是四层结构。

典型的基于B/S 的J2EE Web 应用四层结构包括客户层、控制层、业务层和持久层，分层图如图 2.1 所示：1客户层客户层又称为用户层。

简单来理解就它主要是与客户双向互动的，既接收来客户的命令或请求又把来自系统的执行结果展示给用户。

J2EE 客户端有许多，可以是基于Web 或者不是基于Web。

通常用户层采用Web 客户端，也就是瘦客户端，显示由JSP 或Servlet 产生的Web 页面。

客户层一般不实现如数据库操作(sql)、完成复杂的业务逻辑这样的功能。

Web 客户端基于浏览器形式，维护、使用、升级方便，不需要单独再次安装客户端。

2控制层控制层又称Web 层。

它的主要作用是接收来自客户端的请求（Request），并对客户的请求产生相应的响应（Response）。

J2EE 平台中，控制层是由Web容器内的组件来实现，可以解决系统异构性问题，实现系统的通用性、可伸缩性、易维护性。

3业务层业务层或EJB 层主要是满足某些领域(教育业和金融业)特定业务需要的。

通常情况下，业务层提供业务服务组件供应用程序使用。

业务组件通常被实现EJB(Enterprise JavaBeans)组件，并由EJB 容器负责管理和执行。

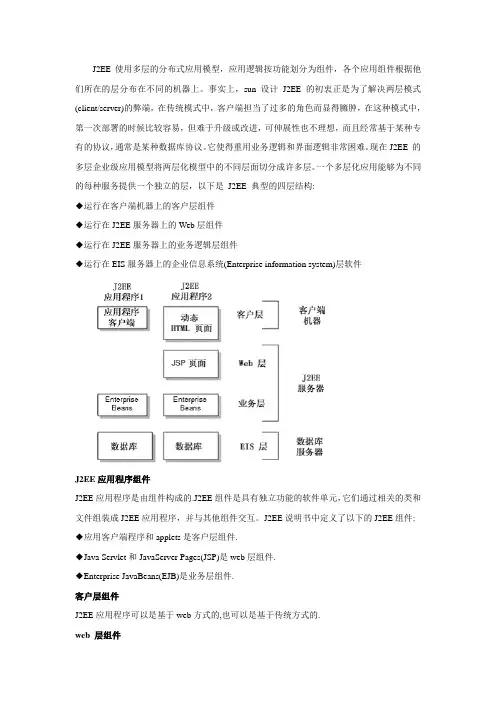

J2EE使用多层的分布式应用模型，应用逻辑按功能划分为组件，各个应用组件根据他们所在的层分布在不同的机器上。

事实上，sun设计J2EE的初衷正是为了解决两层模式(client/server)的弊端，在传统模式中，客户端担当了过多的角色而显得臃肿，在这种模式中，第一次部署的时候比较容易，但难于升级或改进，可伸展性也不理想，而且经常基于某种专有的协议，通常是某种数据库协议。

它使得重用业务逻辑和界面逻辑非常困难。

现在J2EE 的多层企业级应用模型将两层化模型中的不同层面切分成许多层。

一个多层化应用能够为不同的每种服务提供一个独立的层，以下是J2EE 典型的四层结构:◆运行在客户端机器上的客户层组件◆运行在J2EE服务器上的Web层组件◆运行在J2EE服务器上的业务逻辑层组件◆运行在EIS服务器上的企业信息系统(Enterprise information system)层软件J2EE应用程序组件J2EE应用程序是由组件构成的.J2EE组件是具有独立功能的软件单元，它们通过相关的类和文件组装成J2EE应用程序，并与其他组件交互。

J2EE说明书中定义了以下的J2EE组件: ◆应用客户端程序和applets是客户层组件.◆Java Servlet和JavaServer Pages(JSP)是web层组件.◆Enterprise JavaBeans(EJB)是业务层组件.客户层组件J2EE应用程序可以是基于web方式的,也可以是基于传统方式的.web 层组件J2EE web层组件可以是JSP 页面或Servlets.按照J2EE规范，静态的HTML页面和Applets 不算是web层组件。

正如下图所示的客户层那样，web层可能包含某些JavaBean 对象来处理用户输入，并把输入发送给运行在业务层上的enterprise bean 来进行处理。

业务层组件业务层代码的逻辑用来满足银行，零售，金融等特殊商务领域的需要,由运行在业务层上的enterprise bean 进行处理. 下图表明了一个enterprise bean 是如何从客户端程序接收数据，进行处理(如果必要的话), 并发送到EIS 层储存的，这个过程也可以逆向进行。

EE开发的框架我们对Java EE的框架有过很多介绍，本文将对Java EE中常用的四个框架做一下系统的归纳，希望大家喜欢。

StrutsStruts是一个基于Sun Java EE平台的MVC框架，主要是采用Servlet和JSP技术来实现的。

Struts框架可分为以下四个主要部分，其中三个就和MVC模式紧密相关：1、模型（Model），本质上来说在Struts中Model是一个Action类（这个会在后面详细讨论），开发者通过其实现商业逻辑，同时用户请求通过控制器（Controller）向Action的转发过程是基于由struts-config.xml文件描述的配置信息的。

2、视图（View），View是由与控制器Servlet配合工作的一整套JSP定制标签库构成，利用她们我们可以快速建立应用系统的界面。

3、控制器（Controller），本质上是一个Servlet，将客户端请求转发到相应的Action类。

4、一堆用来做XML文件解析的工具包，Struts是用XML来描述如何自动产生一些JavaBean的属性的，此外Struts还利用XML来描述在国际化应用中的用户提示信息的（这样一来就实现了应用系统的多语言支持）。

SpringSpring是轻量级的Java EE应用程序框架。

Spring的核心是个轻量级容器（container），实现了IoC（Inversion of Control）模式的容器，Spring的目标是实现一个全方位的整合框架，在Spring 框架下实现多个子框架的组合，这些子框架之间彼此可以独立，也可以使用其它的框架方案加以替代，Spring希望提供one-stop shop的框架整合方案。

Spring不会特別去提出一些子框架来与现有的OpenSource框架竞争，除非它觉得所提出的框架夠新夠好，例如Spring有自己的MVC框架方案，因为它觉得现有的MVC方案有很多可以改进的地方，但它不强迫您使用它提供的方案，您可以选用您所希望的框架来取代其子框架，例如您仍可以在Spring中整合您的Struts框架。

j2ee技术体系架构j2ee技术体系架构J2EE是一套全然不同于传统应用开发的技术架构，包含许多组件，主要可简化且规范应用系统的开发与部署，进而提高可移植性、安全与再用价值。

下面是店铺整理的关于j2ee技术体系架构，欢迎大家参考!SOA 是一种分布式的软件模型。

SOA 的主要组件包括服务、动态发现和消息。

服务是能够通过网络访问的可调用例程。

服务公开了一个接口契约，它定义了服务的行为以及接受和返回的消息。

术语服务常与术语提供者互换使用，后者专门用于表示提供服务的实体。

接口通常在公共注册中心或者目录中发布，并在那里按照所提供的不同服务进行分类，就像电话簿黄页中列出的企业和电话号码一样。

客户(服务消费者)能够根据不同的分类特征通过动态查询服务来查找特定的服务。

这个过程被称为服务的动态发现。

服务消费者或者客户通过消息来消费服务。

因为接口契约是独立于平台和语言的，消息通常用符合 XML 模式的 XML 文档来构造。

Web 服务作为 SOAWeb 服务建立在开放标准和独立于平台的协议的基础之上。

Web 服务通过 HTTP 使用 SOAP(一种基于 XML 的协议)，以便在服务提供者和消费者之间进行通信。

服务通过 WSDL(Web Service Definition Language)定义的接口来公开，WSDL 的语义用 XML 定义。

UDDI 是一种语言无关的协议，用于和注册中心进行交互以及查找服务。

所有这些特性都使得 Web 服务成为开发 SOA 应用程序的优秀选择。

使用 J2EE 1.4 平台开发 SOA/Web 服务框架1.4 版的 J2EE 平台通过新的 JAX-RPC 1.1 API 提供了完整的 Web 服务支持，这种 API 支持基于 servlet 和企业 bean 的服务端点。

JAX-RPC 1.1 基于 WSDL 和 SOAP 协议提供了与 Web 服务的互操作性。

J2EE 1.4 平台也支持 Web Services for J2EE 规范(JSR 921)，后者定义了Web 服务的'部署需求并利用了JAX-RPC 编程模型。

多层技术架构系统设计方案为实现学校教学工作的信息化，从而提高培训质量，利用先进的计算机、多媒体技术、数据库以及InternetXX络技术，建立全面的、多元化的培训考核平台，实现从培训学习、模拟练习、培训考核到知识共享的一套完备的学习体系。

系统建设将注重系统稳定性、XX络安全性、可靠性、可扩展性、可维护性，力图使本系统成为学校教学中优秀的培训与实践平台，能为广大学员提供完整、系统的知识体系和直观、清楚的学习内容。

J2EE；培训系统；MVC1建设原则随着学校学员对培训要求的提高和学校自身的业务拓展，需要在培训与考核的各个环节做好培训质量的监督与治理。

在综合考虑当前学校的培训现状与需求的基础上，从高效便捷的角度进行整体设计，以有用化应用为目的，以精细化培训为目标，为治理创新、服务创新提供技术支撑。

在技术架构、软硬件平台、应用和数据布署等方面全面推进学校培训系统的建设。

本系统应提供全过程、多手段的培训考核监管功能，同时系统还应辅助建立科学的培训考核质量评测体系。

2总体技术方案2.1J2EE多层体系架构按照系统功能架构设计要求，结合当前信息技术应用实际情况，将采纳基于J2EE的多层技术构架来搭建，以提高系统的灵活性、可扩展性、安全性以及并发处理能力，适应集约化治理和业务进展的需要。

本系统采纳面向WEB应用开发、基于J2EE 标准的软件应用平台。

采纳B/S结构，使学习不受时间和地点的约束，无论出差还是旅游，打开扫瞄器即可访问，客户端不需要安装任何软件；Web服务器端是安全可靠的UNIX操作系统，数据库服务器采纳高信赖性的ORCLE数据库，增强系统稳定性的同时提高了系统运行效率。

应用系统分为五个层次，每个层次分别完成不同方面的系统功能。

各层分工如下：UIP功能：从用户接受输入、把用户的请求转到UIM层、显示UIM层返回的界面描述内容；UIM功能：响应UIP层的请求、调用业务逻辑组件、对象集的转换、生成界面显示内容、维护用户对话关系；BL 功能：响应UIM层的请求、执行逻辑计算、完成业务功能逻辑；OP功能：根据数据定义，对数据库进行操作，返回对象集合；RDB功能：关系数据库系统，存储数据。

J2EE体系介绍一、J2EE定义J2EE（Java 2 Platform, Enterprise Edition）是Java技术的一个扩展，它为构建企业级应用程序提供了一套完整的开发框架。

这个框架为应用程序的开发、部署和管理提供了丰富的服务，使开发人员能够更快速、更有效地构建企业级应用程序。

J2EE的出现，使得基于Java技术的企业级应用程序的开发更加标准化和规范化。

二、J2EE组件J2EE组件是构成企业级应用程序的基本单元，它们可以一起工作，为企业级应用程序提供强大的功能。

以下是一些主要的J2EE组件：1.应用程序客户端组件：这些组件是运行在客户端机器上的Java应用程序，它们通常用于与服务器交互以获取或提交数据。

2.Web组件：Web组件包括Java Server Pages (JSP) 和Servlet，它们用于创建动态Web内容。

3.EJB（Enterprise JavaBeans）组件：EJB是运行在J2EE服务器上的Java对象，它们代表了企业级应用程序的核心业务逻辑。

EJB可以分为Session Beans、Message-driven Beans和Entity Beans。

4.消息传递组件：这些组件用于实现异步通信，使应用程序能够处理基于消息的通信协议，如Java Message Service (JMS)。

5.事务管理组件：这些组件用于管理事务，确保数据的完整性和一致性。

6.安全和认证组件：这些组件用于提供安全性和认证功能，保护应用程序免受恶意攻击和数据泄露。

7.管理和监视组件：这些组件用于监视和管理应用程序的性能和安全性。

三、J2EE服务J2EE提供了以下服务来支持企业级应用程序的开发和部署：1.事务管理服务：事务管理服务确保数据的一致性和完整性。

在J2EE中，可以使用分布式事务管理服务来控制和管理分布式事务。

2.安全服务：J2EE提供了安全服务，以确保应用程序的安全性。

这些服务包括用户身份验证、授权和访问控制等功能。

J2EE的分层架构体系
从物理部署、逻辑框架、运行环境、控制策略方面阐述J2EE架构，聪明的你会发现原来下面的4个描述图实际上是统一的，仅仅是你站立的角度不同而已，这就是“形不同而神相似！”
1、业界常称的J2EE采用三层架构：
客户端：业务数据模型与UI分开，更“瘦”。

业务逻辑在中间层，成为“对象服务”。

中间层可以处理多客户端，通过：连接池，多线程，对象一致性处理
各种分布式对象技术的发展使得分布式应用越来越广泛。

对中间层编程困难。

2、有时也称四层（将中间层分为web层和业务层）：
客户端层组件：应用客户端程序和浏览器
Web 层组件: Java Servlet和Java Server Pages（JSP）
业务层组件: Enterprise JavaBeans（EJB）
企业信息系统层组件: DB、ERP
3、各层的运行环境：
运行在客户机上的客户层组件
运行在J2EE服务器上的网络层
运行在J2EE服务器上的逻辑层
运行在EIS服务器上的企业信息层
4、模型-视图-控制（MVC）结构：
MVC是应用服务器的一般架构（部署实现体现在web容器和ejb容器）。

模型层负责表达和访问商业数据，执行商业逻辑和操作。

视图层负责显示模型层的内容。

控制层负责定义应用程序的行为。
