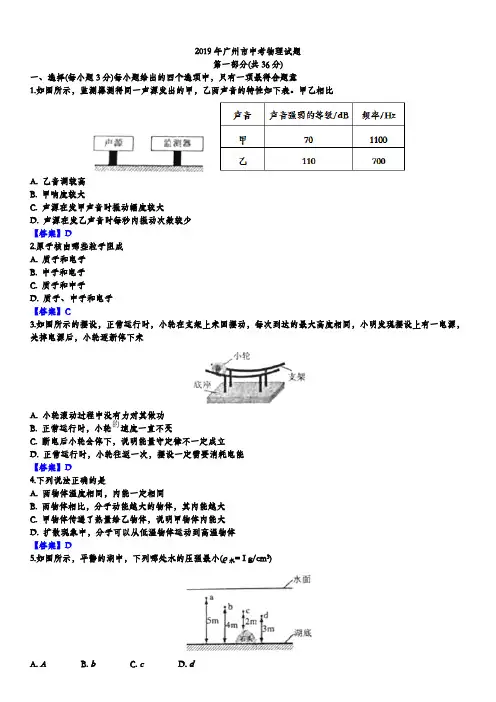

2019年广州市中考物理试题第一部分(共36分)一、选择(每小题3分)每小题给出的四个选项中,只有一项最得合题意1.如图所示,监测器测得同一声源发出的甲,乙两声音的特性如下表。
甲乙相比A. 乙音调较高B. 甲响度较大C. 声源在发甲声音时振动幅度较大D. 声源在发乙声音时每秒内振动次数较少【答案】D2.原子核由哪些粒子阻成A. 质子和电子B. 中子和电子C. 质子和中子D. 质子、中子和电子【答案】C3.如图所示的摆设,正常运行时,小轮在支架上来回摆动,每次到达的最大高度相同,小明发现摆设上有一电源,关掉电源后,小轮逐新停下来A. 小轮滚动过程中没有力对其做功B. 正常运行时,小轮的速度一直不变C. 断电后小轮会停下,说明能量守定律不一定成立D. 正常运行时,小轮往返一次,摆设一定需要消耗电能【答案】D4.下列说法正确的是A. 两物体温度相同,内能一定相同B. 两物体相比,分子动能越大的物体,其内能越大C. 甲物体传递了热量给乙物体,说明甲物体内能大D. 扩散现象中,分子可以从低温物体运动到高温物体【答案】D5.如图所示,平静的湖中,下列哪处水的压强最小(ρ水= I g/cm3)A. AB. bC. cD. d【答案】A6.导线a是闭合电路的一部分,a在磁场中按图中v的方向运动时,能产生感应电流的是(a在A、B选项中与磁感线平行,在C、D选项中垂直于纸面)【答案】D【解析】7.在图温度计所示的恒温环境下进行实验。
将温度计放入一杯冰水混合物中(冰是晶体),从温度计放入开始计时,放入时间足够长,下列哪幅示意图可能反映了温度计内液体的体积随时间变化的情况【答案】A8.静止在水平地面上的密闭装置内部如左图所示,装置内部固定着一根竖直的杆,杆顶有一小球,忽略杆和球间的摩擦.由于装置开始沿某一水平方向做直线运动,小球从杆上落下,刚离开杆时的俯视图如右所示,请由此判断装置是向那个方向运动A. 东B. 南C. 西D. 北【答案】B9.如图所示,把重为G的物体甲从A点竖直向上匀速拉至B点,过程绳的拉力对甲做的功为W AB;用平行于斜面的拉力把重也为G的物体乙沿面从C点匀速拉至B等高的D点,在此过程中的拉力对乙做的功为W CD,斜面的机械效率为A. B. C. D. ABCD W W CD AB W W AB CD GH W W -CDAB GH W W +【答案】A 10.图中,表示导线中的电流方向垂直于纸面向里,⊙表示导线中的电流方向垂直于纸面向外,F 是磁场对通电导线的作用力.下列哪个选项中,磁场对通电导线的作用力与前图中F 的方向相同【答案】B11.两个相同的烧杯中分别装满了两种不同的液体,把甲乙两球分别轻轻放入两杯液体,最后处于图所示状态。

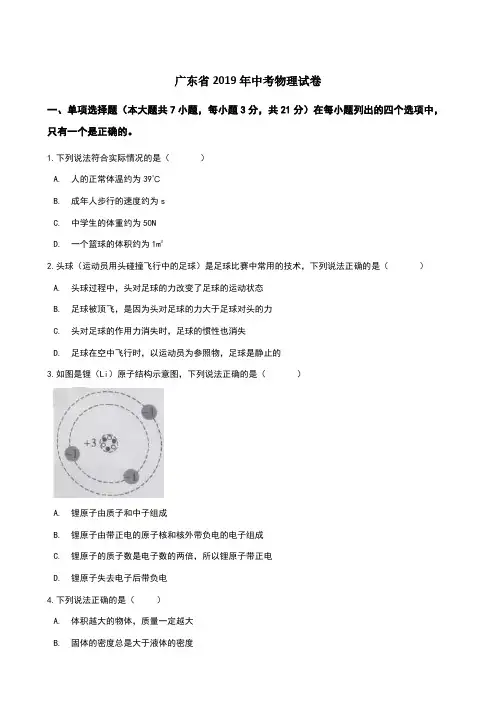

广东省2019年中考物理试卷一、单项选择题(本大题共7小题,每小题3分,共21分)在每小题列出的四个选项中,只有一个是正确的。
1.下列说法符合实际情况的是()A. 人的正常体温约为39℃B. 成年人步行的速度约为sC. 中学生的体重约为50ND. 一个篮球的体积约为1m32.头球(运动员用头碰撞飞行中的足球)是足球比赛中常用的技术,下列说法正确的是()A. 头球过程中,头对足球的力改变了足球的运动状态B. 足球被顶飞,是因为头对足球的力大于足球对头的力C. 头对足球的作用力消失时,足球的惯性也消失D. 足球在空中飞行时,以运动员为参照物,足球是静止的3.如图是锂(Li)原子结构示意图,下列说法正确的是()A. 锂原子由质子和中子组成B. 锂原子由带正电的原子核和核外带负电的电子组成C. 锂原子的质子数是电子数的两倍,所以锂原子带正电D. 锂原子失去电子后带负电4.下列说法正确的是()A. 体积越大的物体,质量一定越大B. 固体的密度总是大于液体的密度C. 同一物质,质量越大,比热容越大D. 晶体都有固定的熔点5.赛龙舟不仅是一项体育娱乐活动,更体现我国悠久历史文化传承。
如图所示为某比赛场景,下列说法错误的是()A. 选手根据鼓声齐心协力划桨,鼓声是由鼓面振动产生的B. 选手听到鼓声大作,震耳欲聋,说明此时鼓声的响度大C. 选手能从现场各种声音中听出鼓声,主要是通过鼓声的音色来辨别的D. 鼓手敲击鼓面越快,鼓声在空气中传播的速度也越快6.如图所示,灯泡L1、L2的电阻分别为10Ω、20Ω,闭合开关S,通过L1、L2的电流分别为I1、I2,它们两端的电压分别为U1、U2,则()A. I1:I2=1:1,U1:U2=2:1B. I1:I2=1:2,U1:U2=1:1C. I1:I2=1:1,U1:U2=1:2D. I1:I2=1:2,U1:U2=1:27.如图所示为家庭部分电路示意图,正常发光的电灯突然熄灭。
2019年广东省广州市中考物理试卷及答案解析广东省广州市2019年初中毕业生学业考试物理试卷本试卷分为第一部分和第二部分,满分100分,考试时间为80分钟。
第一部分(选择题共36分)一、选择题(本题共12小题,每小题3分,共36分。
在每小题给出的四个选项中,只有一项最符合题意)1.如图所示,监测器测得同一声源发出的甲、乙两声音的特性如下表。
甲乙相比声音,乙音调较高,甲响度较大,声源在发甲声音时振动幅度较大,声源在发乙声音时每秒内振动次数较少。
2.原子核由质子和中子组成。
3.如图所示的摆设,正常运行时,小轮在支架上来回摆动,每次到达的最大高度相同,___发现摆设上有一电源,关掉电源后,小轮逐渐停下来。
因此,正常运行时,小轮往返一次,摆设一定需要消耗电能。
4.下列说法正确的是:两物体相比,分子动能越大的物体,其内能越大。
5.如图所示,平静的湖中,水的压强最小的位置在c处。
6.导线a是闭合电路的一部分,a在磁场中垂直于纸面运动时,能产生感应电流的是选项C和D。
7.在图温度计所示的恒温环境下进行实验。
将温度计放入一杯冰水混合物中,从温度计放入开始计时,放入时间足够长,示意图D可能反映了温度计内液体的体积随时间变化的情况。
8.静止在水平地面上的密闭装置内部如图甲所示,装置内部固定着一根竖直的杆,杆顶有一小球,忽略杆和球间的摩擦,由于装置开始沿某一水平方向做直线运动,小球从杆上落下,刚离开杆时的俯视图如图乙所示。
因此,装置向南运动。
9.如图所示,把重为G的物体甲从A点竖直向上匀速拉至B点,这个过程绳的拉力对甲做的功为WAB;用平衡力将物体乙从A点竖直向上提至B点,这个过程重力对乙做的功为WBA。
因此,___。
10.如图所示,一条长为L的导线在均匀磁场中垂直于磁感线方向运动,当导线的速度为v时,导线两端的电势差为ELvB,其中B为磁感应强度。
因此,选项B正确。
11.如图所示,物体在光滑水平面上做简谐振动,其位移-时间关系曲线如图所示。
广州市2019年中考物理试题(word版,附答案)2019年广州市初中毕业生学业考试物理本试卷分第一部分与第二部分。
第一部分第1至第3页,第二部分第4至第8页,共8页。
总分100分。
考试时间80分钟。
注意事项:1、答题前,考生务必在答题卡上用黑色字迹得签字笔或钢笔填写自己得考生号、姓名;填写考点考场号、座位号;再用2B铅笔把对应该两号码标号涂黑。
2、第一部分每小题选出答案后,用2B铅笔把答题卡上对应题目得答案标号涂黑;如需改动,用橡皮擦干净后,再选择涂其她答案,不能答在试卷上。
3、第二部分答案第一部分(共36分)一.选择题(每小题3分)每小题给出得四个选项中,只有一项最符合题意。
1.化石能源就是当今我国得主要消耗能源,下列说法正确得就是A.核电站发生核泄漏会造成危害B.使用化石能源不会对环境造成破坏C.我国消耗得能源以可再生能源为主D.化石能源可短期内从自然界得到补充2.图1电路中R1>R2,电压表V得示数为6V,电压表V1得示数A.等于6VB.大于3VC.等于3VD.小于3V3.图2就是电磁波及其应用实例,下列说法正确得就是A.紫外线就是紫色得B.电视机遥控器用γ射线遥控C.体检胸透用得电磁波频率比无线电波低D.可见光与无线电波在真空中得传播速度相同4.图3中得a表示垂直于纸面得一根导线,它就是闭合电路得一部分,它在磁场中按箭头方向运动时,下列哪种情况不会产生感应电流5.甲声音波形如图4所示,把音调比甲高得乙声音输入同一设置得示波器,乙声音得波形就是图5中得哪一幅6.图6,小明把蜡烛A放在玻璃板前某位置时,另一支外形相同得蜡烛B恰好与蜡烛A所成得像完全重合。
仅根据这步实验,小明就提出:“若将蜡烛A移到其她位置,玻璃板所成得像始终就是与物等大得”。
她这一提法属于A、猜想B、评估C、设计实验D、实验结论7、图7,用大小相等得拉力F,分别沿斜面与水平面拉木箱,拉力方向与运动方向始终一致,运动时间t ab>t cd,运动距离s ab=s cd,比较两种情况下拉力所做得功与功率A.ab段做功较多B.ab段与cd段得功一样多C.ab段功率较大D.ab段与cd段得功率一样大8、图8,两个相同规格得电加热器加热质量、初温都相同得不同液体。
2019年广东省物理中考试卷班级姓名分数一、选择题(本大题共7小题,每小题3分,共21分)。
1.下列说法符合实际情况的是( )A .人的正常体温约为39℃B .成年人步行的速度约为1.1m/sC .中学生的体重约为50ND .一个篮球的体积约为1m 32.头球(运动员用头碰撞飞行中的足球)是足球比赛中常用的技术,下列说法正确的是( )A .头球过程中,头对足球的力改变了足球的运动状态B .足球被顶飞,是因为头对足球的力大于足球对头的力C .头对足球的作用力消失时,足球的惯性也消失D .足球在空中飞行时,以运动员为参照物,足球是静止的3.如图是锂(Li )原子结构示意图,下列说法正确的是( )A .锂原子由质子和中子组成B .锂原子由带正电的原子核和核外带负电的电子组成C .锂原子的质子数是电子数的两倍,所以锂原子带正电D .锂原子失去电子后带负电 4.下列说法正确的是( )A .体积越大的物体,质量一定越大B .固体的密度总是大于液体的密度C .同一物质,质量越大,比热容越大D .晶体都有固定的熔点5.赛龙舟不仅是一项体育娱乐活动,更体现我国悠久历史文化传承。
如图所示为某比赛场景,下列说法错误的是( )A .选手根据鼓声齐心协力划桨,鼓声是由鼓面振动产生的B .选手听到鼓声大作,震耳欲聋,说明此时鼓声的响度大C .选手能从现场各种声音中听出鼓声,主要是通过鼓声的音色来辨别的D .鼓手敲击鼓面越快,鼓声在空气中传播的速度也越快6.如图所示,灯泡L 1、L 2的电阻分别为10Ω、20Ω,闭合开关S ,通过L 1、L 2的电流分别为I 1、I 2,它们两端的电压分别为U 1、U 2,则( )A .I 1:I 2=1:1,U 1:U 2=2:1B .I 1:I 2=1:2,U 1:U 2=1:1C .I 1:I 2=1:1,U 1:U 2=1:2D .I 1:I 2=1:2,U 1:U 2=1:2第6题图 第7题图7.如图所示为家庭部分电路示意图,正常发光的电灯突然熄灭。
广东省广州市2019年中考物理真题试题本试卷分第一部分和第二部分,第一部分第1至第4页,第二部分第4至第8页,共8页。
总分100分,考试时间80分钟。
注意事项:1.答题前,考生务必在答题答卡上用黑色字迹的签字笔或钢笔填写自己的考生号、姓名;写在考场号、位;再用2B2.第一部分每小题选出答案后,用2B铅笔把答题卡上对应题目在答案标号涂黑;如需改动,用橡皮擦干净后,再选涂其他答案,不能答在试卷上。
3.第二部分答案必须写在答题卡各题是指定区域内的相应位置上;如需改动,先划掉原来的答案,然后再写上新的答案,改动的答案也不能超出指定的区城:除作图可用2B铅笔外,其它的都必须用黑色字迹的钢笔或签字笔,不准使用涂改液。
不按以上要求作答的答案无效。
4.考生必须保持答题卡的整洁。
考试结束后,将本试卷和答题卡一并交回。
5.全卷24小题,请考生检查题数。
第一部分(共36分)一、选择(每小题3分)每小题给出的四个选项中,只有一项最得合题意1.如图1所示,监测器测得同一声源发出的甲,乙两声音的特性如下表。
甲乙相比A.乙音调较高B.甲响度较大C.声源在发甲声音时动幅度较大D.声源在发乙声音时每秒内动次数较少2.原子核由哪些粒子阻成A.质子和电子B.中子和电子C.质子和中子D.质子、中子和电子3.如图2所示的摆设,正常运行时,小轮在支架上来回摆动,每次到达的最大高度相同,小明发现摆设上有一电源,关掉电源后,小轮逐新停下来A.小轮滚动过程中没有力对其做功B.正常运行时,小轮的速度一直不变C.断电后小轮会停下,说明能量守定律不一定成立D.正常运行时,小轮往返一次,摆设一定需要消耗电能4.下列说法正确的是A.两物体温度相同,内能一定相同B.内物体相比,分子动能越大的物体,其内能越大C.甲物体传递了热量给乙物体,说明甲物体内能大D.扩散现象中,分子可以从低温物体运动到在高温物体5.如图3所示,平静的湖中,下列哪处水的压强最小(ρ水= I g/cm3)A.aB.bC.cD.d6.导线a是闭合电路的一部分,a在磁场中按图中v的方向运动时,能产生感应电滋的是(a在A、B选项中与磁感线平行,在C、D选项中垂直于纸面)7.在图4温度计所示的恒温环境下进行实验。
2019年广州市初中毕业生学业考试物理一、选择题(每小题3分)每小题给出的四个选项中,只有一项最符合题意。
1.如图1所示,监测器测得同一声源发出的甲、乙两声音的特性如下表。
甲乙相比()A.乙音调较高B.甲响度较大C.声源在发甲声音时振动幅度较大【答案】D【解析】声音的强弱表示响度,其大小用单位分贝(dB)表示,分贝值越大表示声音的响度越大;声音的音调由振动频率决定,频率越高音调越高,而频率是指每秒内振动的次数。
由表知,声音甲的分贝值小于乙声音的分贝值,故甲声音的响度较小;甲声音的频率高于乙声音的频率,故甲声音的音调较高。
故应选D。
2.原子核由哪些粒子组成()A.质子和电子B.中子和电子C.质子和中子D.质子、中子和电子【考点】物质的组成【答案】C【解析】原子是由原子核和核外电子构成的,而原子核是由质子和中子构成的。
故应选C。
3.如图2所示的摆设,正常运行时,小轮在支架上来回滚动,每次到达的最大高度相同。
小明发现摆设上有一电源,关掉电源后,小轮逐渐停下来()A.小轮滚动过程中没有力对其做功B.正常运行时,小轮的速度一直不变C.断电后小轮会停下,说明能量守恒定律不一定成立D.正常运行时,小轮往返一次,摆设一定需要消耗电能【考点】机械功、能量转化【答案】D【解析】A.小轮在滚动过程需要克服摩擦力做功,故A错误;B.正常运行时,小轮存在重力势能与动能之间的转化,所以其速度是不断变化的,故B错误;C.断电后小轮会停下,说明小轮的机械能转化成其它形式的能,在转化过程总的能量保持不变,所以能量守恒定律一定是成立的,故C错误;D.小使小轮的机械能保持不变,则需要提供另外一种能量来补偿减少的机械能,而这个另外的能量正是由电源提供的,因此小轮往返一次,摆设一定需要消耗电能。
故应选D 。
4.下列说法正确的是( )A .两物体温度相同,内能一定相同B .两物体相比,分子动能越大的物体,其内能越大C .甲物体传递了热量给乙物体,说明甲物体内能大D .扩散现象中,分子可以从低温物体运动到高温物体 【考点】内能 【答案】D【解析】A .内能是指分子动能和分子势能之和。
广东省深圳市2019年中考物理试卷一、选择题(共 16 小题,每小题 1.5 分,共 24 分。
)1.下列有关光的表述正确的是()A. “凿壁偷光”——光的直线传播B. 岸上的人看到水中的鱼——光的镜面反射C. “海市蜃楼”——光的漫反射D. 驾驶员看到后视镜中的景物——光的折射2.下列与照相机成像原理相同的设备是()A. 放大镜B. 近视眼镜C. 监控摄像头D. 投影仪3.关于下列四幅图的说法正确的是()A. 甲图中,温度计的示数为-4℃B. 乙图中,某晶体熔化图象中bc 段,晶体内能不变C. 丙图中,花儿上的露珠是水蒸气凝华而成的D. 丁图中,烈日下小狗伸出舌头降温,是因为水汽化放热4.下列说法正确的是()A. 燃料燃烧越充分,它的热值就越大B. 内燃机用水做冷却液,是因为水的比热容较大C. 敲击大小不同的编钟,发出声音的音色不同D. 在闹市区安装噪声监测装置,可以减弱噪声5.甲、乙两物体,同时从同一地点沿直线向同一方向运动,它们的 s - t 图象如图所示。
下列说法正确的是()A. 2 ~ 4 s 内乙做匀速直线运动 B. 4s 时甲、乙两物体的速度相等C. 0 ~ 4 s 内乙的平均速度为2m /s D. 3s 时甲在乙的前方6.下列数据最接近实际情况的是()A. 大气对拇指指甲盖的压力约为 10NB. 学生课桌高度约为200cmC. 让人感觉舒适的气温约为37℃D. 家用节能灯的功率约为1kW7.生活中有许多现象都蕴含物理知识。
下列说法正确的是()A. 一块海绵被压扁后,体积变小,质量变小B. 人在站立和行走时,脚对水平地面的压强相等C. 乘坐地铁时抓紧扶手,是为了减小惯性D. 被踢飞的足球,在空中仍受到重力的作用8.如图所示,同一木块在同一粗糙水平面上,先后以不同的速度被匀速拉动。
甲图中速度为v1,乙图中速度为v2,丙图中木块上叠放一重物,共同速度为v3,且v1<v2<v3,匀速拉动该木块所需的水平拉力分别为F甲、F乙和F丙。
2019 年广州市初中毕业生学业考试物理本试卷分第一部分和第二部分。
总分100 分。
考试时间80 分钟。
全卷共24 小题第一部分(共36 分)一.选择题(每小题3 分)每小题给出的四个选项中,只有一项最符合题意。
1.某机器的能量流向图如图1 所示,据此推测该机器可能是()A.热机B.电动机C.发电机D.电热水器【答案】A【分析】由图可知,此机械为内能转换为机械能和部分内能。
热机:内能转换为机械能+部分内能损失;电动机:电能转换为机械能+部分内能损失;发电机为:机械能转换为电能+部分内能;电热水器:电能转换为内能。
因此答案为A。
此处考察学生对几个常见机械的能量转换。
【难度】★★☆☆☆2.一般分子的直径约为0.4nm,碳纳米管内部是空的。
外部直径只有几到几十纳米,密度远小于钢,而强度远大于钢,下列说法正确的是()A.纳米是体积单位B.碳纳米管可以制造不消耗能量的电动机C.碳纳米管可以作为制造防弹背心的材料D.碳纳米管可以制造尺寸小于一般分子的器件【答案】C【分析】这是一个信息题,考察学生对信息的读取能力。
纳米为长度单位,A 错误;题目当中没有提供碳纳米管的导电性能,因此无法判断是否可制造不消耗能量的电动机,B 错误;“密度远小于钢,强度远大于钢”可判断纳米材料质量小,刚性强,可以制作防弹背心,C 正确;“分子的直径为0.4 纳米,纳米管外部直径为几到几十纳米”说明纳米管材料比分子大,与D 选项不符,D 错误。
【难度】★★☆☆☆3.如图2 所示,灯泡L1 比L2 亮,电压表V2 示数为6V,下列说法正确的是()A.V1 示数为6V B.V1 示数大于6VC.V2示数小于6V D.V 2示数大于6V【答案】A【分析】此处考察并联电路中电压关系。
其中“灯泡L1 比灯泡L2 亮”为误导性息,灯泡亮度只与电功率有关,于此处电压无直接关系。
【难度】★☆☆☆☆4.如图3 所示,磁感应线竖直向下,AB 棒运动,电流表指针偏转()A.AB 棒可能是竖直向下运动的B.AB 棒可能是水平向左运动的C.开关断开,电流表指针也会偏转D.实验说明电路有电流不一定需要电源【答案】B【分析】此处考察电磁感应基本概念知识。
广东省2019年初中毕业生学业水平考试物理答案解析一、选择题1.【答案】B【解析】对A选项,人的正常体温约为37 ℃,故A错误;对B选项,成年人步行的速度约为1.1 m/s,符合实际,故B正确;对C选项,中学生的质量约为50 kg,即体重约为500 N,故C错误;对D选项,篮球的直径约为25 cm,即体积约为30.01 m,故D错误。
故应选B。
【考点】物理量的估测。
2.【答案】A【解析】对A选项,球被头顶飞,在头的力作用下,球的运动状态发生了变化,故A正确;对B选项,力的作用是相互的,且相互作用力的大小总是相等的,故B错误;对C选项,物体的惯性是固有属性,且惯性的大小只跟质量有关,所以足球的惯性不会因为头的作用力消失而消失,故C错误;对D选项,以运动员为参照物时,足球的位置在不断改变,所以足球相对于运动员是运动的,故D错误。
故应选A。
【考点】力的作用效果、力作用的相互性、惯性以及运动与静止的相对性。
3.【答案】B【解析】由物质组成的理论知道,物质是由分子或原子组成的,而原子是由原子核和电子组成的,原子是由质子和中子组成的,在组成物质的微粒中,较大的微粒原子正常情况下是不带电的(而不带电的原因就是质子数与电子数相等),较小微粒质子带正电,电子带负电,而中子不带电。
若原子因某种原因失去电子,则该原子会带上正电;反之,若原子得到电子,则它会带上负电。
综上所述,A、C、D选项错误,B选项正确,故应选B。
【考点】原子的结构及两种电荷。
4.【答案】D【解析】对A选项,质量是指物体所含物质的多少,物体含的物质越多,其质量就越大,但体积大并不代表物质就多,还要考虑物质堆积的疏密情况(即密度),故A错误;对B选项,一般情况下,固体分子堆积都比较密集,而液体分子堆积相对比较疏松,所以固体的密度大多比液体的密度大,但也有例外,比如冰的密度比水的密度小,水银的密度比许多固体的密度都大,故B错误;对C选项,物质的比热容是物质的一种特性,一般只跟物质的种类、状态有关,而与物质的质量、体积、温度等因素无关,故C错误;对D选项,晶体与非晶体最大的区别就是晶体有固定熔点而非晶体没有固定熔点,故D正确。
故应选D。
【考点】密度和比热容的物理意义及影响因素、晶体的特点。
5.【答案】D【解析】对A 选项,声音是由物体振动产生的,所以鼓声是由鼓面振动产生的,故A 的说法正确;对B 选项,震耳欲聋形容声音非常大,而声音的大小是用响度来表示的,故B 的说法正确;对C 选项,在声音的三个特性中,音色是人们辨别不同发声体的主要手段,所以选手能在嘈杂的声音中辨别出鼓声,靠的就是鼓声的音色与其它声音的音色不同从而做到的,故C 的说法正确;对D 选项,声音的传播速度跟其所处的介质种类及温度有关,而与其它因素无关,鼓手敲击鼓面越快只能使鼓声的音调得以提高,而无法改变鼓声的传播速度,故D 的说法错误。
故应选D 。
【考点】声音的产生、传播及声音的特性。
6.【答案】C【解析】由图知,1L 与2L 是串联关系,根据串联电路的电流处处相等的特点,得1I 与2I 相等,即12:1:1I I =,故B 、D 错误;根据串联电路的分压作用,得1212::10:201:2U U R R ==ΩΩ=,故C 正确。
故应选C 。
【考点】串联电路的特点及欧姆定律的应用。
7.【答案】C【解析】根据题意所给故障现象,且发现保险丝完好,可推断故障原因不可能是短路,故排除选项A ;根据试电笔检测插座时,氖管可以发光,可推断出火线不可能断路,故排除B 选项;如果是电灯的灯丝断路,则只会导致电灯熄灭,而插座应该是正常的,即试电笔检测插座两个孔时,应出现的现象是:一个孔氖管发光,另一个孔氖管不发光。
这与题意不符,故排除D 选项;故应选C 。
【考点】家庭电路故障的判断。
二、填空题8.【答案】变大 变大变小【解析】由于重力势能的大小跟物体所处的高度有关,即物体所处的高度越高,其重力势能越大,反之则越小,所以小球从A 点运动到B 点再到C 点的过程,其高度先变小再变大,故其重力势能先变小后变大;物体的动能跟其速度有关,即速度越大,动能越大,反之则越小;在小球由A 点运动到B 点时,其速度在变大,而由B 点运动到C 点时,其速度在变小,故小球的动能变化时先变大后变小。
【考点】动能和重力势能的影响因素及相互转化。
9.【答案】压缩 上 内能【解析】由图知,进气门、排气门均关闭,活塞有向上标志(或火花塞没有火花),所以该图为汽油机的压缩冲程工作示意图,压缩冲程对应活塞是向上运动的,此时燃料混合物被压缩,燃料混合物的温度升高,内能增加,活塞的机械能转化为燃料混合物的内能。
【考点】内燃机。
10.【答案】30︒ 增大不能【解析】由入射角的定义知,入射角是指入射光线与法线之间的夹角,所以由图甲知,入射角等于30°;又由光的反射定律知,反射角等于入射角,且反射角随入射角增大而增大,所以若增大入射角,则反射角增大;根据光的反射定律,反射光线、入射光线和法线共面,所以若将右侧纸板向后转动,则由于右侧纸板不再与左侧纸板共面,故在右侧纸板上便不能观察到反射光。
【考点】光的反射规律的探究及应用。
11.【答案】力左 左【解析】闭合开关,导体棒在轨道上由静止变成运动,说明导体棒的运动状态发生了变化,也就说明导体棒受到了力的作用,而这个力的施力物体显然是磁场,所以这个现象说明通电导体在磁场中受到力的作用。
由于磁场对通电导体力的作用方向跟电流方向、磁场方向均有关,即若只改变导体中的电流方向,导体受到磁场的力的方向会改变;若只改变磁场的方向,导体受到磁场的力的方向也会改变;若同时改变导体中的电流方向和磁场方向,则导体受到磁场的力的方向不改变。
因此,若只将电源的正、负极对调,即使导体中的电流方向与原来相反,则磁场对导体棒的作用力的方向也会与原来相反,所以导体棒将向左运动;若只将蹄形磁铁的N 、S 极对调,即使磁场方向与原来相反,则磁场对导体棒的作用力的方向也会与原来相反,所以导体棒将向左运动。
【考点】磁场对通电导体的作用情况及受力方向的影响因素。
12.【答案】热胀冷缩乙 可以【解析】常用温度计是根据液体热胀冷缩的规律制成的;常用温度计量程一般为20 -℃~110 ℃,分度值为1 ℃,而体温计的量程为35 ℃~42 ℃,分度值为0.1 ℃;温度计读数时不能离开被测物体,而体温计由于在构造上有一个缩口,所以测量体温读数时可以离开人体。
【考点】温度计的原理及体温计的使用。
13.【答案】1510 30.910⨯【解析】物块在浸入液体前,即0 cm h =时,受力情况是重力G 与拉力F ,由于物块处于平衡状态,所以有G F =,而由图乙知,当0 cm h =时,15 N F =,故物块受到的重力15 N G =。
物块在液体中受到三个力的作用,分别是重力G 、拉力F 和浮力F 浮,由于物块处于平衡状态,所以这三个力满足的关系是F FG +=浮。
根据阿基米德原理知,物块在液体中受到的浮力F 浮会随物块排开液体的体积V 排增大而增大,在物块浸没前,V 排随物块下表面浸入液体中的深度h 增大而增大,即F 浮随h 增大而增大,根据F F G +=浮,当F 浮增大时,拉力F 将减小;而在物块浸没后,V 排不再随物块下表面浸入液体中的深度h 增大而增大,而是保持不变,即F 浮保持不变,根据F F G +=浮,当F 浮不变时,拉力F 将不变;据此并结合图乙可以推得当10 c m h =时,物块刚好浸没在液体中,此时得拉力 6 N F =,由F F G +=浮得【解析】根据2U P R=,当U 一定时,R 越小,P 越大。
也就是说,电烤箱在额定电压下,其高挡位(即电功率P 最大)对应其电路的电阻最小,其低挡位(即电功率P 最小)对应其电路的电阻最大,而中挡位对应的电路的电阻阻值处于高挡位和低挡位之间。
由图甲知,只闭合1S 和0S ,此时电路阻值为1R ;由图乙知,只闭合2S 和0S ,此时电路的阻值为2R ;由图丙知,同时闭合0S 、1S 和2S ,此时电路的阻值为1212R R R R R =+;因为12R R R >>,可见图丙对应的电路阻值最小,即应为高挡,而图甲对应的电路阻值最大,即应为低挡。
因此,高挡、中挡和低挡对应的电路图分别是图丙、图乙和图甲。
【考点】电热器和电功率的大小比较。
三、作图题15.【答案】(1)(2)(3)【解析】(1)由于重力的方向始终为竖直向下,重力的作用点在物体的重心位置,所以由重心画出一条竖直向下的线段,并标上箭头即可完成重力的示意图;力臂是指支点到力的作用线的距离,所以由支点O 开始作出一条垂直力F 的作用线(由于力F 的作用线不够长,得先用虚线反向延长)线段,并标出力臂符号L 即可。
(2)本题属于光学作图题。
根据光的反射定律画出反射光线即可,根据光的折射定律画出折射光线即可。
(3)根据题意,考虑到只有两个元件x R 与0R ,且要求电压表的示数发生变化,所以可以推断出电路结构应该是串联;又根据串联电路的电压规律知,要使电压表的示数随压力增大而增大,电压表不可能并接在压敏电阻x R 两端(因为压力越大,x R 越小,则x R 两端的电压越小),所以电压表只能并接在0R 两端。
据此补充的电路图见答案。
【考点】力的示意图的画法、力臂的画法、光的反射和折射的光路、串联的特点和欧姆定律的应用。
四、实验题16.【答案】(1)1.95(1.93~1.97均可) 1.2 335(2)1.41.5(3)201.9 0.5【解析】(1)由图甲知,该刻度分度值为1 mm ,起始刻度为1.00 cm ,终点刻度为2.93 cm (2.93 cm ~2.95cm 均可),故木块的长度为2.93 cm 1.00 cm 1.93 cm =-;由图乙知,该弹簧测力计的分度值为0.2 N ,由图读得此时示数为1.2 N ,故物体A 重为1.2 N ;由图丙知,秒表的内圈读数为5 min ,外圈读数为35 s ,故最后读数为5 min 35 s 即335 s 。
(2)由图甲知,电流表此时使用的是0~3 A 量程,其分度值为0.1 A ,指针刚好指在第14条刻度线处,故读数为1.4 A ;由图乙知,电压表此时使用的是0~3 V 量程,其分度值为0.1 V ,指针刚好指在第15条刻度线处(或刻度盘正中央处),故读数为1.5 V 。
(3)由图知,此时电能表的示数为201.9 kW h ⋅;由于转盘转过3600圈时,消耗的电能为1kW•h ,也即1度,所以转盘转过1800圈时,刚好是3600圈的一半,则消耗的电能刚好是1度的一半,即0.5度。
【考点】刻度尺、弹簧测力计、停表、电流表、电压表、电能表的读数。
