低压电缆：电压等级至183kV的电线电缆

电线电缆命名与型号命名原则及案例:电线电缆的完整命名通常较为复杂，所以人们有时用一个简单的名称(通常是一个类别的名称)结合型号规格来代替完整的名称，如“低压电缆”代表0.6/1kV级的所有塑料绝缘类电力电缆。

电线电缆的型谱较为完善，可以说，只要写出电线电缆的标准型号规格，就能明确具体的产品，但它的完整命名是怎样的呢？电线电缆产品的命名有以下原则：1、产品名称中包括的内容(1)产品应用场合或大小类名称(2)产品结构材料或型式；(3)产品的重要特征或附加特征基本按上述顺序命名，有时为了强调重要或附加特征，将特征写到前面或相应的结构描述前。

2、结构描述的顺序产品结构描述按从内到外的原则：导体-->绝缘-->内护层-->外护层-->铠装型式。

3、简化在不会引起混淆的情况下，有些结构描述省写或简写，如汽车线、软线中不允许用铝导体，故不描述导体材料。

案例：额定电压8.7/15kV阻燃铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆“额定电压8.7/15kV”——使用场合/电压等级“阻燃”——强调的特征“铜芯”——导体材料“交联聚乙烯绝缘”——绝缘材料“钢带铠装”——铠装层材料及型式(双钢带间隙绕包)“聚氯乙烯护套”——内外护套材料(内外护套材料均一样，省写内护套材料)“电力电缆”——产品的大类名称与之对应的型号写为ZR-YJV22-8.7/15，型号的写法见后面的说明。

电线与电缆的区分其实，“电线”和“电缆”并没有严格的界限。

通常将芯数少、产品直径小、结构简单的产品称为电线，没有绝缘的称为裸电线，其他的称为电缆；导体截面积较大的(大于6平方毫米)称为大电线，较小的(小于或等于6平方毫米)称为小电线，绝缘电线又称为布电线。

电线电缆的型号组成与顺序如下：[1:类别、用途][2:导体][3:绝缘][4:内护层][5:结构特征][6:外护层或派生][7:使锰卣]1-5项和第7项用拼音字母表示，高分子材料用英文名的第位字母表示，每项可以是1-2个字母；第6项是1-3个数字。

电线电缆的型号种类和用途电线电缆是现代工业和生活中常见的电力传输设备，主要用于将电能传输到各个设备和区域。

根据不同的材料、结构和用途，电线电缆可以分为多种型号和种类。

一、按照用途分类1.住宅电线：用于住宅、公寓和商业建筑的电力供应和照明系统。

2.建筑电缆：用于建筑工地和建筑物内部的电力供应、照明和通信。

3.电力电缆：用于输送高压电力，输电线路或电力配电系统。

4.通信电缆：用于电信领域的通讯设备和网络传输。

5.控制电缆：用于控制系统，如石油、化工、水泥等行业的自动化生产线。

6.数据电缆：用于数据传输，如计算机网络、局域网等。

7.特殊电缆：用于特殊环境，如防水、耐火、耐高温等。

二、按照材料分类1.金属电缆：由金属导体和绝缘层组成，如铜电缆、铝电缆等。

2.非金属电缆：由非金属导体和绝缘层组成，如光纤、软电缆等。

3.复合电缆：由金属导体、非金属导体和绝缘层组成，如光电复合缆、同传电缆等。

三、按照结构分类1.单芯电缆：只有一个导体，适用于独立线路。

2.多芯电缆：有多个平行排列的导体，适用于多路电力或信号传输。

3.双绞线：两根绝缘铜线绞合在一起，用于电信系统中减少电磁干扰。

4.同轴电缆：由内导体、绝缘层、金属屏蔽层和外层绝缘层组成，用于高频和宽频范围内的信号传输。

四、按照电压等级分类1.低压电缆：额定电压低于1kV，用于家庭、商业和工业建筑内部电力供应。

2.中压电缆：额定电压在1kV到35kV之间，用于城市电网和工业电力输送。

3.高压电缆：额定电压高于35kV，用于电力传输和配电网。

五、按照保护等级分类1.防水电缆：经过特殊处理或采用防水材料，可以在潮湿和水下环境中使用。

2.耐火电缆：在高温环境或火灾中能保持一定的电气性能，尽量防止火势蔓延。

3.耐高温电缆：能在高温环境下稳定工作，如钢铁、冶金等行业的高温设备。

4.耐寒电缆：在低温环境下可以正常工作，如极寒地区的电力供应工程。

综上所述，电线电缆的型号种类主要根据用途、材料、结构、电压等级和保护等级来分类。

电线电缆知识大全第一章、电线电缆分类一、裸电线及裸导体制品1、定义：纯的导体金属，无绝缘及护套层，包括铜线、铝线、架空绞线、各种型线。

2、分类：裸单线、裸绞线、软接线、型线和型材。

3、用途：主要用于户外架空，绝缘导线线芯、室内汇流排和配电柜、箱内连接等用。

4、加工工艺：主要是压力加工，如熔炼、压延、拉制、绞合/紧压绞合等。

二、电力电缆1、定义：用于传输和分配电能的电缆。

2、分类：2.1按电压等级分低压电缆：适用于固定敷设在交流50Hz，额定电压3kv及以下的输配电线路上作输送电能用中低压电缆：（一般指35KV及以下）聚氯乙烯绝缘电缆，聚乙烯绝缘电缆，交联聚乙烯绝缘电缆等高压电缆：（一般为110KV及以上）聚乙烯电缆和交联聚乙烯绝缘电缆等超高压电缆：（275～800千伏）特高压电缆：（1000千伏及以上）2.2按绝缘材料分：油浸纸绝缘电力电缆：以油浸纸作绝缘的电力电缆。

其应用历史最长。

它安全可靠，使用寿命长，价格低廉。

主要缺点是敷设受落差限制。

自从开发出不滴流浸纸绝缘后，解决了落差限制问题，使油浸纸绝缘电缆得以继续广泛应用。

塑料绝缘电力电缆：绝缘层为挤压塑料的电力电缆。

常用的塑料有聚氯乙烯、聚乙烯、交联聚乙烯。

塑料电缆结构简单,制造加工方便，重量轻，敷设安装方便,不受敷设落差限制。

因此广泛应用作中低压电缆，并有取代粘性浸渍油纸电缆的趋势。

其最大缺点是存在树枝化击穿现象，这限制了它在更高电压的使用。

橡皮绝缘电力电缆：绝缘层为橡胶加上各种配合剂，经过充分混炼后挤包在导电线芯上，经过加温硫化而成。

它柔软，富有弹性，适合于移动频繁、敷设弯曲半径小的场合。

常用作绝缘的胶料有天然胶-丁苯胶混合物，乙丙胶、丁基胶等。

3、基本结构：由导体、绝缘层、屏蔽层和保护层四部分组成。

导体：导体是电力电缆的导电部分，用来输送电能，是电力电缆的主要部分。

绝缘层：绝缘层是将线芯与大地以及不同相的线芯间在电气上彼此隔离，保证电能输送，是电力电缆结构中不可缺少的组成部分。

本公司产品介绍
3. 综合电缆 结构特点：为了便于工程施工，将几种常用线缆综合
构成综合线缆。目前常用的有西班牙弗曼科斯系列、 法国罗格朗系列、德国TCS系列。 二、产品结构特点： 聚氯乙烯绝缘、聚氯乙烯护套电线电缆 1、安装用电线：AVR、AVVR (1)AVR结构特点：导体由多根软铜丝束合而成，pvc绝 缘。因铜丝有不同直径且有不同的组合方式，所可组 成不同规格的电线。
其组合方式与AVR相同，一般RV常用规格有RV0.5、 RV0.75、RV1、RV1.5、RV2.5，其中RV0.5截面由16股0.2铜 丝组成，0.75（24/0.2）1（32/0.2）1.5（30/0.25） 2.5(49/0.25) (2)RVV结构特点：由2芯或2芯以上的RV线组合，PVC护套。 其中2芯采用双绞的方式，3芯及以上采用全绞的方式，2 芯绞合节距应不大于绞合计算外径的18倍。如有特殊要求 线芯做两两双绞即（RVVS）需要提前订制。
三 电力电缆 在电力系统中用于传送和分配电能的主要是电力电缆和架
空电线，电缆线路的建设费用通常都要高于架空线路。 电力电缆常用于城市的地下电网，发电站的引出线路，工
矿企业的内部供电，以及过江、过海等水下输电线。
电线电缆产品分类
主要结构件为：导体、绝缘层和护层。除1-3kV电压的产 品外，均需有屏蔽层，电缆线路中还必须配置各种中间 连接装置和终端等附件。
本公司产品介绍
D. 同轴电缆： （1）、实芯聚乙烯绝缘同轴电缆(SYV) （2）、聚乙烯绝缘物理发泡射频电缆（SYWV） （3）、日本标准同轴电缆 （4）、美国军工标准同轴电缆 E. 电脑线（3C+1，4C+1……） F. 发烧线 G. 音频电缆、音箱线、话筒线 H．铁路信号电缆 I、电力电缆

电线电缆产品主要分为五大类：1、裸电线及裸导体制品本类产品的主要特征是：纯的导体金属，无绝缘及护套层，如钢芯铝绞线、铜铝汇流排、电力机车线等；加工工艺主要是压力加工，如熔炼、压延、拉制、绞合/紧压绞合等；产品主要用在城郊、农村、用户主线、开关柜等。

2、电力电缆本类产品主要特征是：在导体外挤(绕)包绝缘层，如架空绝缘电缆，或几芯绞合(对应电力系统的相线、零线和地线),如二芯以上架空绝缘电缆，或再增加护套层，如塑料/橡套电线电缆。

主要的工艺技术有拉制、绞合、绝缘挤出(绕包)、成缆、铠装、护层挤出等，各种产品的不同工序组合有一定区别。

产品主要用在发、配、输、变、供电线路中的强电电能传输，通过的电流大(几十安至几千安)、电压高(220V至500kV及以上)。

3、电气装备用电线电缆该类产品主要特征是：品种规格繁多，应用范围广泛，使用电压在1kV及以下较多，面对特殊场合不断衍生新的产品，如耐火线缆、阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温/耐磨线缆、医用/农用/矿用线缆、薄壁电线等。

4、通讯电缆及光纤随着近二十多年来，通讯行业的飞速发展，产品也有惊人的发展速度。

从过去的简单的电话电报线缆发展到几千对的话缆、同轴缆、光缆、数据电缆，甚至组合通讯缆等。

该类产品结构尺寸通常较小而均匀，制造精度要求高。

5、电磁线(绕组线)主要用于各种电机、仪器仪表等。

电线电缆的衍生/新产品:电线电缆的衍生/新产品主要是因应用场合、应用要求不同及装备的方便性和降低装备成本等的要求，而采用新材料、特殊材料、或改变产品结构等；采用不同材料如阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温线缆等；改变产品结构如：耐火电缆等；提高工艺要求如：医用线缆等；组合产品如：OPGW等；方便安装和降低装备成本如：预制分支电缆等。

一、裸电线及裸导体制品分类按结构与用途的不同，分为四小类1，裸单线指的是不同材料和尺寸的有色金属单线，可分为圆单线（铜、铝及其合金），扁线（铜、铝及其合金），有金属镀层（锡、银、镍）的单线和双金属线（铝包钢、铜包铝、铜包钢）等。

交联聚乙烯绝缘电缆技术参数1.电压等级：交联聚乙烯绝缘电缆的电压等级通常为0.6/1kV、1.8/3kV、3.6/6kV、6/10kV、8.7/15kV、12/20kV、18/30kV、21/35kV等。

2. 横截面积：交联聚乙烯绝缘电缆的横截面积可以根据具体需求进行选择，常见的横截面积有1.5mm²、2.5mm²、4mm²、6mm²、10mm²、16mm²、25mm²、35mm²、50mm²、70mm²、95mm²等。

3.轴心数量：交联聚乙烯绝缘电缆一般有单轴心、二轴心、三轴心等型号，其中三轴心的应用最为广泛。

4.最大导体温度：交联聚乙烯绝缘电缆的最大导体温度一般为90℃，但也有一些型号可以达到更高的温度，如105℃。

5.冷弯半径：交联聚乙烯绝缘电缆的冷弯半径是指在常温下，电缆在不影响电缆性能的前提下，能够通过弯曲的最小半径。

常见的冷弯半径有10倍电缆外径、15倍电缆外径等。

6.绝缘电阻：交联聚乙烯绝缘电缆的绝缘电阻是指电缆绝缘材料所具有的电阻能力，通常为数百兆欧姆以上。

7.耐击穿电压：交联聚乙烯绝缘电缆的耐击穿电压是指电缆绝缘材料所能承受的最大电压，通常为数千伏以上。

8.绝缘屏蔽：交联聚乙烯绝缘电缆通常采用金属屏蔽或金属编织屏蔽来保护电缆免受外界电磁干扰。

9.外护层材料：交联聚乙烯绝缘电缆的外护层通常采用聚氯乙烯（PVC）或聚乙烯（PE）等材料，以提供电缆的机械保护和耐候性能。

以上是交联聚乙烯绝缘电缆的一些常见技术参数，这些参数将根据具体的应用场景和需求而有所不同。

在选择和应用交联聚乙烯绝缘电缆时，需要根据具体的电压等级、横截面积、绝缘性能等要求来进行选型，并严格按照相关标准和要求进行安装和使用，以确保电缆的可靠性和安全性。

电缆规格型号及表示含义Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT电线电缆表示方法主要由型号、规格及标准编号这三个部分组成。

1、型号的含义电气装备用电线电缆及电力电缆的型号主要由以下七部分组成：有些特殊的电线电缆型号最后还有派生代号。

下面将最常用的电线电缆型号中字母的含义介绍一下：1)类别、用途代号A-安装线 B-绝缘线 C-船用电缆K-控制电缆 N-农用电缆 R-软线U-矿用电缆 Y-移动电缆 JK-绝缘架空电缆M-煤矿用ZR-阻燃型 NH-耐火型 ZA-A级阻燃ZB-B级阻燃 ZC-C级阻燃 WD-低烟无卤型2）导体代号T—铜导线（略） L-铝芯3）绝缘层代号V—PVC塑料 YJ—XLPE绝缘X—橡皮 Y—聚乙烯料F—聚四氟乙烯4）护层代号V-PVC套 Y-聚乙烯料N-尼龙护套 P-铜丝编织屏蔽 P2-铜带屏蔽L-棉纱编织涂蜡克 Q-铅包5）特征代号B-扁平型 R-柔软C-重型 Q-轻型G-高压 H-电焊机用S-双绞型6）铠装层代号2—双钢带 3—细圆钢丝4—粗圆钢丝7）外护层代号1—纤维层 2—PVC套3—PE套2、最常用的电气装备用电线电缆及电力电缆的型号示例VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆227IEC 01（BV）—简称BV，一般用途单芯硬导体无护套电缆227IEC 02（RV）—简称RV，一般用途单芯软导体无护套电缆227IEC 10（BVV）—简称BVV，轻型聚氯乙烯护套电缆227IEC 52（RVV）—简称RVV，轻型聚氯乙烯护套软线227IEC 53（RVV）—简称RVV，普通聚氯乙烯护套软线BV—铜芯聚氯乙烯绝缘电线BVR—铜芯聚氯乙烯绝缘软电缆BVVB—铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆JKLYJ—交联聚乙烯绝缘架空电缆YC、YCW—重型橡套软电缆YZ、YZW—中型橡套软电缆YQ、YQW—轻型橡套软电缆YH—电焊机电缆3、规格规格又由额定电压、芯数及标称截面组成。

电线电缆检验标准电线电缆检验标准1))IEC60055额定电压18/30kV及以下铜芯或铝芯纸绝缘金属护套电缆2)IEC60121工业退火铝导线3)IEC60189聚氯乙烯绝缘聚氯乙烯护套低频通信电缆和电线4)IEC60227额定电压450/750V及以下聚氯乙烯绝缘电缆5)IEC60245额定电压450/750V及以下橡皮绝缘电缆6)IEC60317特种绕组线7)IEC60502额定电压1〜30kV挤包绝缘电力电缆8)IEC60702额定电压750V及以下矿物绝缘电缆及其终端9)IEC60708聚烯烃绝缘挡潮层聚烯烃护套低频电缆10)IEC60799电线组件11)IEC60800额定电压300/500V防结冰和舒适供热用加热电缆12)IEC60840额定电压30〜150kV挤包绝缘电力电缆及其附件试验13)IEC60889架空导线用硬铝线15)GB6995.1—1986电线电缆识别标志第一部分16)GB6995.2—1986电线电缆识别标志第二部分17)GB6995.3—1986电线电缆识别标志第三部分18)GB6995.4—1986电线电缆识别标志第四部分19)GB6995．5—1986电线电缆识别标志第五部分：电力电缆绝缘线芯识别标志20)GB5585.1—1985电工用铜、铝及其合金母线第1部分：一般规定21)GB5585.2—1985电工用铜、铝及其合金母线第2部分：铜母线22)GB5585.3—1985电工用铜、铝及其合金母线第3部分：铝母线23)GB18014—1999电雷管引爆用聚氯乙烯绝缘电线24)GB4884—1985绝缘导线的标记25)GB11017—1989额定电压110kV铜芯、铝芯交联聚乙烯绝缘电力电缆26)GB12527—1990额定电压1kV及以下架空绝缘电缆27)GB12528.1—1990交流额定电压3kV及以下铁路机车车辆用电缆(电线)一般规定28)GB12706.1—1991分：额定电压35kV及以下铜芯、铝芯塑29)GB12706.2—1991额定电压35kV及以下铜芯、铝芯塑料绝缘电力电缆第二部分：聚氯乙烯绝缘电力电缆30)GB12706.3—1991额定电压35kV及以下铜芯、铝芯塑料绝缘电力电缆第三部分：交联聚乙烯绝缘电力电缆31)GB12971.1—1991电力牵引用接触线第一部分：一般规定32)GB12971.2—1991电力牵引用接触线第二部分：铜接触线33)GB12971.3—1991电力牵引用接触线第三部分：钢、铝复合接触线34)GB12971.4—1991电力牵引用接触线第四部分：钢、铝及铝合金复合接触线35)GBl2971．5—1991电力牵引用接触线第五部分：铝合金接触线36)GB12972.10—1991矿用橡套软电缆第十部分：矿工帽灯电线37)GB12972.1—1991矿用橡套软电缆第一部分：一般规定38)GB12972.2—1991矿用橡套软电缆第二部分：额定电压0.66/1.14kV及以下采煤机软电缆39)GB12972.3—1991矿用橡套软电缆第三部分：额定电压0.66 /1.14kV采煤机屏蔽监视加强型软电缆40)GB12972.4—1991矿用橡套软电缆第四部分：额定电压0.66/1.14kV采煤机金属屏蔽软电线41)GBl2972.5—1991矿用橡套软电缆第五部分：额定电压0.66/1.14kV及以下移动橡套软电缆42)G B12972.6—1991矿用橡套软电缆第六部分：额定电压3.6/6kV屏蔽监视型软电缆43)G B12972.7—1991矿用橡套软电缆第七部分：额定电压3.6/6kV屏蔽橡套软电缆44)G B12972.8—1991矿用橡套软电缆第八部分：额定电压0.3/0.5kV矿用电钻电缆45)GB12972.9—1991矿用橡套软电缆第九部分：矿用移动轻型橡套软电缆46)GBI4049—1993额定电压10kV、35kV架空绝缘电缆47)GB14316—1993间距1.27mm绝缘刺破型端接式聚氯乙烯绝缘带状电缆48)GB5013.1—1997额定电压450/750V及以下橡皮绝缘电缆第1部分：一般要求50)GB5013.3—1997额定电压450/750V及以下橡皮绝缘电缆第3部分：耐热硅橡胶绝缘电缆51)GB5013.4—1997额定电压450/750V及以下橡皮绝缘电缆第4部分：软线和软电缆52)GB5013.5—1997额定电压450/750V及以下橡皮绝缘电缆第5部分：电梯电缆53)GB5013.6—1997额定电压450/750V及以下橡皮绝缘电缆第6部分：电焊机电缆54)GB5013.7—1997额定电压450/750V及以下橡皮绝缘电缆第7部分：耐热乙烯一乙酸乙烯酯橡皮绝缘电缆55)GB5023.1—1997额定电压450/750V及以下聚氯乙烯绝缘电缆第1部分：一般要求56)GB5023.2—1997额定电压450/750V及以下聚氯乙烯绝缘电缆第2部分：试验方法57)GB5023.3—1997额定电压450/750V及以下聚氯乙烯绝缘电缆第3部分：固定布线用无护套电缆58)GB5023.4—1997额定电压450/750V及以下聚氯乙烯绝缘60)GB5023.6—1997额定电压450/750V及以下聚氯乙烯绝缘电缆第6部分：电梯电缆和挠性连接用电缆61)GB5023.7—1997额定电压450/750V及以下聚氯乙烯绝缘电缆第7部分：2芯或多芯屏蔽和非屏蔽软电缆62)GB5579—1985医用x射线设备高压电缆插头插座连接63)GB9326.1—1988交流330kV及以下油纸绝缘自容式充油电缆及附件一般规定64)GB9326.2—1988交流330kV及以下油纸绝缘自容式充油电缆及附件油纸绝缘自容式充油电缆65)GB9326.3—1988交流330kV及以下油纸绝缘自容式充油电缆及附件终端66)GB9326.4—1988交流330kV及以下油纸绝缘自容式充油电缆及附件接头67)GB9326.5—1988交流330kV及以下油纸绝缘自容式充油电缆及附件压力供油箱68)GB9330.1—1988塑料绝缘控制电缆一般规定69)GB9330.2—1988塑料绝缘控制电缆聚氯乙烯绝缘和护套控制电缆70)JB1601—1993额定电压300/500V橡皮绝缘固定敷设电线。

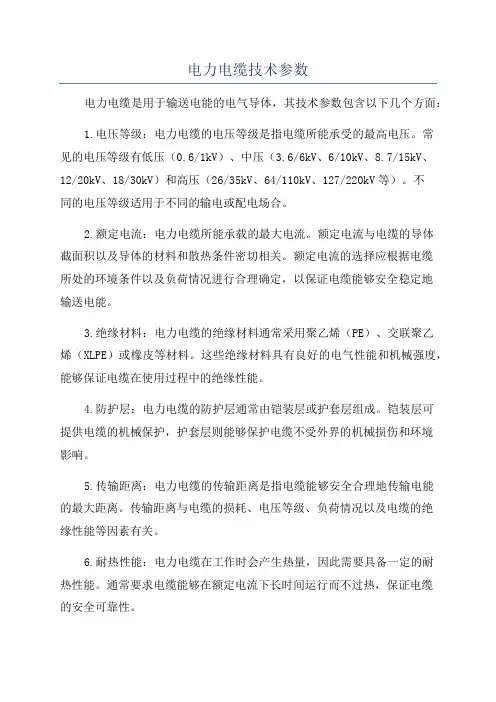

电力电缆技术参数电力电缆是用于输送电能的电气导体，其技术参数包含以下几个方面：1.电压等级：电力电缆的电压等级是指电缆所能承受的最高电压。

常见的电压等级有低压（0.6/1kV）、中压（3.6/6kV、6/10kV、8.7/15kV、12/20kV、18/30kV）和高压（26/35kV、64/110kV、127/220kV等）。

不同的电压等级适用于不同的输电或配电场合。

2.额定电流：电力电缆所能承载的最大电流。

额定电流与电缆的导体截面积以及导体的材料和散热条件密切相关。

额定电流的选择应根据电缆所处的环境条件以及负荷情况进行合理确定，以保证电缆能够安全稳定地输送电能。

3.绝缘材料：电力电缆的绝缘材料通常采用聚乙烯（PE）、交联聚乙烯（XLPE）或橡皮等材料。

这些绝缘材料具有良好的电气性能和机械强度，能够保证电缆在使用过程中的绝缘性能。

4.防护层：电力电缆的防护层通常由铠装层或护套层组成。

铠装层可提供电缆的机械保护，护套层则能够保护电缆不受外界的机械损伤和环境影响。

5.传输距离：电力电缆的传输距离是指电缆能够安全合理地传输电能的最大距离。

传输距离与电缆的损耗、电压等级、负荷情况以及电缆的绝缘性能等因素有关。

6.耐热性能：电力电缆在工作时会产生热量，因此需要具备一定的耐热性能。

通常要求电缆能够在额定电流下长时间运行而不过热，保证电缆的安全可靠性。

7.应用环境：电力电缆的应用环境可能存在高温、低温、潮湿、腐蚀、机械冲击等不良条件，因此需要具备相应的环境适应性。

这包括电缆的耐寒性、耐潮性、耐腐蚀性、机械强度等方面的技术参数。

总之，电力电缆的技术参数涉及多个方面，包括电压等级、额定电流、绝缘材料、防护层、传输距离、耐热性能和应用环境等，这些参数的选择需要根据具体的应用场景和要求来确定，以满足电缆在输电或配电过程中的安全、可靠和经济要求。

⼏类常⽤电缆的型号及其使⽤场合常⽤电⼒电缆型号有；V V 或VLV 聚氯⼄烯绝缘聚氯⼄烯。

常⽤规格有；3*10+1*63*16+1*103*25+1*163*35+1*253*50+1*163*70+1*353*95+1*503*120+1*703*150+1*703*185*1*953*240+1*120确定是哪⼉都能找到电缆线规格型号，原因是电缆线规格型号很容易找的，⽽且电缆线规格型号现在也不是太难找。

关于找具体的电缆线规格型号，我建议你到这⾥看看电缆线规格型号，之所以这⾥的电缆线规格型号⽐较全，其他地⽅的电缆线规格型号⽹，可能不如这⾥的电缆线规格型号全⾯，确定是哪⼉都能找到电缆线规格型号，原因是电缆线规格型号很容易找的，⽽且电缆线规格型号现在也不是太难找。

关于找具体的电缆线规格型号，我建议你到这⾥看看电缆线规格型号，之所以这⾥的电缆线规格型号⽐较全，其他地⽅的电缆线规格型号⽹，可能不如这⾥的电缆线规格型号全⾯48⼏类常⽤电缆的型号、种类及其使⽤场合种类：1）油浸纸绝缘电缆2）聚氯⼄烯绝缘、聚氯⼄烯护套电缆，即全塑电缆3）交联聚⼄烯绝缘、聚氯⼄烯护套电缆4）橡⽪绝缘、聚氯⼄烯护套电缆，即橡⽪电缆5）橡⽪绝缘、橡⽪护套电缆，即橡套软电缆。

除了电⼒电缆，常⽤电缆还有控制电缆（K）、信号电缆(P)、电视射频同轴电缆、电话电缆、光缆、移动式软电缆等。

电缆型号字母表涵义外护层代号含义如：VV22型电缆表⽰铜芯、聚氯⼄烯绝缘、聚氯⼄烯护套、双钢带铠装电缆。

BLX为橡⽪绝缘铝导线1、VV：聚氯⼄烯绝缘，聚氯⼄烯护套电⼒电缆可敷设在室内、隧道、电缆沟、管道、易燃及严重腐蚀的地⽅，但不能承受机械外⼒作⽤。

如需承受机械外⼒作⽤加绕钢带铠装。

2、YJV：交联聚⼄烯绝缘，聚氯⼄烯护套电⼒电缆可敷设在室内、隧道内及管道中，可经受⼀定的敷设牵经，但电缆不能承受外⼒作⽤，单芯电缆不允许敷设在磁性材料管道中。

如需承受机械外⼒作⽤加绕钢带铠装。

电缆载流量对照表大全如何选择哪种电力电缆型号用户需要了解所有参数。

下面电工之家将介绍几种常见电力电缆的载流量。

数据仅供参考。

具体电缆参数标准以各电缆厂提供的数据为准。

一、0.6/1KV聚氯乙烯绝缘电力电缆载流量，常用型号VV22、VLV22聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆载流量注：以上电缆载流量计算条件1. 线芯长期工作温度：70°；2. 环境温度：25° ；3. 埋地深度： 1000mm;4. 土壤热阻系数：1.0m.°C/W;5. 线芯轴间距离： S=2D二、YJV、YJV、YJLV电缆1~3芯额定电压0.6/1kv-1.8/3kv 电缆载流量表：注：表中计算值为铜芯载流量。

铝芯载流量为铜芯的1/1.29倍3+1、3+2、4+1、4芯、5芯YJV、YJY、YJLV、YJLY（包括钢带铠装）0.6/1kv~1.8/3kv电缆载流量：注，表中给出计算值是铝芯载流量，铜芯栽流量为铝芯的1.29倍YJV、YJY、YJV22额定电压在6/6、6/10kv电缆载流量YJV、YJY、YJV22电压等级8.7/10、8.7/15kv电缆载流量表：三、常见BV线、BVVB型、BLVVB型、RVVB型电线载流量bv线载流量四、通用橡套软电缆的载流量（450V/750V及以下橡胶绝缘电力电缆YQ、YQW、YHQ、YC、YCW、YHC型号的载流量）注:1中性线截面积与主线芯面积相同。

2.3当芯电缆中的一根线芯不承载电流时，其流速基于2芯电缆的数据。

五、阻燃电线电缆载流量。

1）B、R系列阻燃电线电缆的载流量更多看下载资料。

六、ZR-YJV电力电缆载流量表：更多规格型号下载资料。

七、高压交联聚氯乙烯绝缘阻燃电力电缆的载流量表，ZR-YJV、ZR-YJLV更多多芯载流量请下载资料。

八、矿物质绝缘电缆载流量表，BTTZ铜芯铜护套氧化镁矿物质绝缘电缆载流量表如下九、铝合金电缆载流量表1、YJLHV铝合金电缆，又称TC90铝合金电缆，0.6/1kV单芯交联聚乙烯绝缘聚氯乙烯护套铝合金电力电缆载流量2、YJHLV(TC90)，0.6/1KV (3+1)铝合金电缆载流量表更多电线电缆载流量查询和精确计算公式等可以定购下面这本书籍《电线电缆载流量》；内容提要：马国栋编著的这本《电线电缆载流量（第2版）》以基本概念作为起点对电缆载流量理论进行阐述和分析。

低压电力电缆规格型This model paper was revised by the Standardization Office on December 10, 2020低压电力电缆规格型号1.电缆按电压等级分类电力电缆一般是按一定电压等级制造的，电压等级依次为0.5kV、1、3、6、10、20、35、60、110、220、330kV。

其中1kV电压等级电力电缆使用最多。

3～35kV 电压等级的电力电缆在大中型建筑内主要供电线路常有采用。

60～330kV 电压等级的电力电缆使用在不宜采用架空导线的送电线路以及过江、海底敷设等场合。

按电压粗分可分为低压电缆(小于1kV)和高压电缆(大于1kV)。

从施工技术要求、电缆接头、电缆终端头结构特征及运行维护等方面考虑，也分为低电压电力电缆、中电压电力电缆(1～10kV)、高电压电力电缆。

2.电缆按电线芯截面积分类电力电缆的导电芯线是按照一定等级的标称截面积制造的，便于制造和设计与施工选型。

我国电力电缆的标称截面积系列为2.5、4、6、10、16、25、35、50 、70、95、120、150、185、240、300、400、500、600mm2，共19种。

高压充油电缆标称截面积系列规格为100、240、400、600、700、845mm2共6种。

多芯电缆都是以其中截面最大的相线为准。

3.按导线芯数分类电力电缆导电芯线有1～5芯5种。

单芯电缆用于传送单相交流电、直流电及特殊场合（高压电机引出线）。

60kV及其以上电压等级的充油、充气高压电缆多为单芯。

二芯电缆多用于传送单相交流电或直流电。

三芯电缆用于三相交流电网中，广泛用于35kV以下的电缆线路。

四芯电缆用于低压配电线路、中性点接地的TT方式和TN-C方式供电系统。

五芯电缆用于低压配电线路、中性点接地的TN-S方式供电系统。

二芯和四芯都是低压1kV以下的电缆。

详细参数3.6/6kV单芯交联聚乙烯绝缘钢带铠装聚氯乙烯/聚乙烯护套电力电缆（YJV22 YJLV22 YJV23 YJLV23）3.6/6kV三芯交联聚乙烯绝缘钢带铠装聚氯乙烯/聚乙烯护套电力电缆（YJV22 YJLV22 YJV23 YJLV23）6/6kV.6/10kV单芯交联聚乙烯绝缘钢带铠装聚氯乙烯/聚乙烯护套电力电缆（YJV22 YJLV22 YJV23 YJLV23）6/6kV.6/10kV三芯交联聚乙烯绝缘钢带铠装聚氯乙烯/聚乙烯护套电力电缆（YJV22 YJLV22 YJV23 YJLV23）12/20kV单芯交联聚乙烯绝缘钢带铠装聚氯乙烯/聚乙烯护套电力电缆（YJV22 YJLV22 YJV23 YJLV23）12/20kV三芯交联聚乙烯绝缘钢带铠装聚氯乙烯/聚乙烯护套电力电缆（YJV22 YJLV22 YJV23 YJLV23）18/20kV.18/30kV单芯交联聚乙烯绝缘钢带铠装聚氯乙烯/聚乙烯护套电力电缆（YJV22 YJLV22 YJV23 YJLV23）18/20kV.18/30kV三芯交联聚乙烯绝缘钢带铠装聚氯乙烯/聚乙烯护套电力电缆（YJV22 YJLV22 YJV23 YJLV23）21/35kV单芯交联聚乙烯绝缘钢带铠装聚氯乙烯/聚乙烯护套电力电缆（YJV22 YJLV22 YJV23 YJLV23）21/35kV三芯交联聚乙烯绝缘钢带铠装聚氯乙烯/聚乙烯护套电力电缆（YJV22 YJLV22 YJV23 YJLV23）26/35kV单芯交联聚乙烯绝缘钢带铠装聚氯乙烯/聚乙烯护套电力电缆（YJV22 YJLV22 YJV23 YJLV23）26/35kV三芯交联聚乙烯绝缘钢带铠装聚氯乙烯/聚乙烯护套电力电缆（YJV22 YJLV22 YJV23 YJLV23）。

电力电缆规格型号表大全电力电缆是一种用于输送电力的专用电缆，其规格型号表是电力电缆产品的重要标准之一。

不同的规格型号表能够反映出电力电缆的电压等级、导体截面、绝缘材料、外护套材料等重要参数，对于选型和使用具有重要的指导作用。

下面将介绍一些常见的电力电缆规格型号表，以供参考。

1.交联聚乙烯绝缘电力电缆规格型号表型号电压等级(kV)导体截面(mm2)线芯，截面(Nos.×mm2)YJV 0.6/1 1.5~1000 1×1.5~1×1000YJV22 6/10 10~630 1×10~1×630YJV32 8.7/10 25~630 1×25~1×6302.交联聚乙烯绝缘钢带铠装电力电缆规格型号表型号电压等级(kV)导体截面(mm2)线芯，截面(Nos.×mm2)YJV22 8.7/15 25~630 3×25~3×630YJV42 18/30 50~800 3×50~3×8003.交联聚乙烯绝缘钢丝铠装电力电缆规格型号表型号电压等级(kV)导体截面(mm2)线芯，截面(Nos.×mm2) YJV22 8.7/15 25~630 1×25~1×630YJV32 12/20 35~800 1×35~1×800YJV42 18/30 50~1000 1×50~1×10004.交联聚乙烯绝缘聚氯乙烯护套电力电缆规格型号表型号电压等级(kV)导体截面(mm2)线芯，截面(Nos.×mm2) YJLV 0.6/1 1.5~1000 1×1.5~1×1000YJLV22 6/10 10~630 1×10~1×630YJLV32 8.7/10 25~630 1×25~1×6305.交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆规格型号表型号电压等级(kV)导体截面(mm2)线芯，截面(Nos.×mm2)YJLV32 12/20 35~630 3×35~3×630YJLV42 18/30 50~800 3×50~3×8006.交联聚乙烯绝缘钢丝铠装聚氯乙烯护套电力电缆规格型号表型号电压等级(kV)导体截面(mm2)线芯，截面(Nos.×mm2)YJLV22 8.7/15 25~630 1×25~1×630YJLV32 12/20 35~800 1×35~1×800YJLV42 18/30 50~1000 1×50~1×1000以上是一些常见的交联聚乙烯绝缘电力电缆规格型号表，这些规格型号表可以根据不同的工程要求和使用环境选用适当的电缆产品，以确保电力输送的安全可靠。

电线电缆规格型号表一览电线电缆规格型号表型号说明：型号名称适用范围电线电缆规格型号表yjv铜芯聚乙烯尽缘聚乙烯护套电力电缆敷设在室内、隧道及管道中，电缆不能承受压力及机械外力作用。

电线电缆规格型号表vlv 铝芯yjv22铜芯聚乙烯尽缘钢带铠装聚乙烯护套电力电缆敷设在室内、隧道及直埋土壤中，电缆能承受压力和其它外力作用。

vlv22vv32聚氯乙烯尽缘细钢丝铠装聚氯乙烯护套电力电缆敷设在室内、矿井中，电缆能承受相当的拉力。

vlv32vv42聚氯乙烯尽缘粗钢丝铠装聚氯乙烯护套电力电缆敷设在室内、矿井中，电缆能承受相当的轴向拉力。

vlv42zr-vv聚氯乙烯尽缘聚氯乙烯护套阻燃电力电缆敷设在室内、隧道及管道中，电缆不能承受压力及机械外力作用。

zr-vlvzr-vv22聚氯乙烯尽缘钢带铠装聚氯乙烯护套阻燃电力电缆敷设在室内、隧道及直埋土壤中，电缆能承受压力和其它外力作用。

zr-vlv22zr-vv32聚氯乙烯尽缘细钢丝铠装聚氯乙烯护套阻燃电力电缆敷设在室内、矿井中，电缆能承受相当的拉力。

zr-vlv32zr-vv42聚氯乙烯尽缘粗钢丝铠装聚氯乙烯护套阻燃电力电缆敷设在室内、矿井中，电缆能承受相当的轴向拉力。

zr-vlv42电线电缆规格型号表电缆的型号由八部分组成：一、用途代码-不标为电力电缆，k为控制缆，p为信号缆;二、尽缘代码-z油浸纸，x橡胶，v聚氯乙稀，yj交联聚乙烯三、导体材料代码-不标为铜，l为铝;四、内护层代码-q铅包，l铝包，h橡套，v 聚氯乙稀护套五、派生代码-d不滴流，p干尽缘;六、外护层代码七、特殊产品代码-th 湿热带，ta干热带;八、额定电压-单位kv电线电缆规格型号表有关电缆型号的题目sywv(y)、sykv 有线电视、宽带网专用电缆结构：(同轴电缆)单根无氧圆铜线物理发泡聚乙烯(尽缘) (锡丝铝) 聚氯乙烯(聚乙烯)2、信号控制电缆(rvv护套线、rvvp屏蔽线)适用于楼宇对讲、防盗报警、消防、自动抄表等工程3、rvvp铜芯聚氯乙烯尽缘屏蔽聚氯乙烯护套软电缆电压300v/300v 2-24芯用途：仪器、仪表、对讲、监控、控制安装4、kvvp：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、丈量5、rvv(227iec52/53)聚氯乙烯尽缘软电缆用途：家用电器、小型电动工具、仪表及动力照明6、rv聚氯乙烯尽缘电缆7、rvs、rvb 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆8、bv、bvr 聚氯乙烯尽缘电缆用途：适用于电器仪表设备及动力照明固定布线用9、kvv 聚氯乙烯尽缘控制电缆用途：电器、仪表、配电装置信号传输、控制、丈量rvv 与 kvv rvvp 与 kvvp电线电缆规格型号表区别： rvv 和rvvp 里面采用的线为多股细铜丝组成的软线，即rv线组成。
