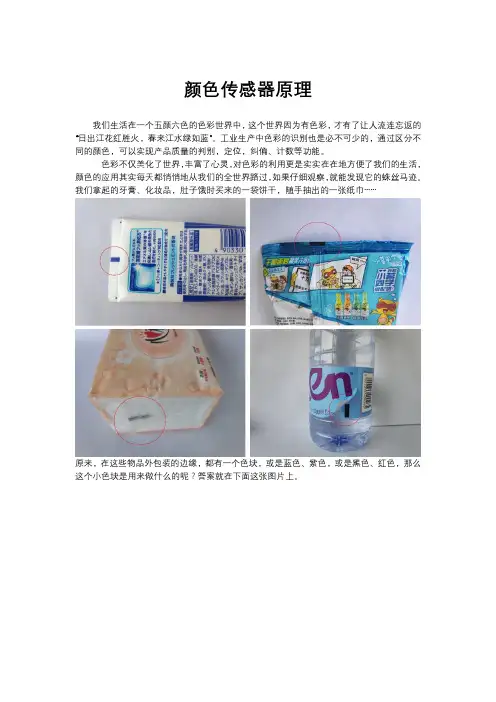

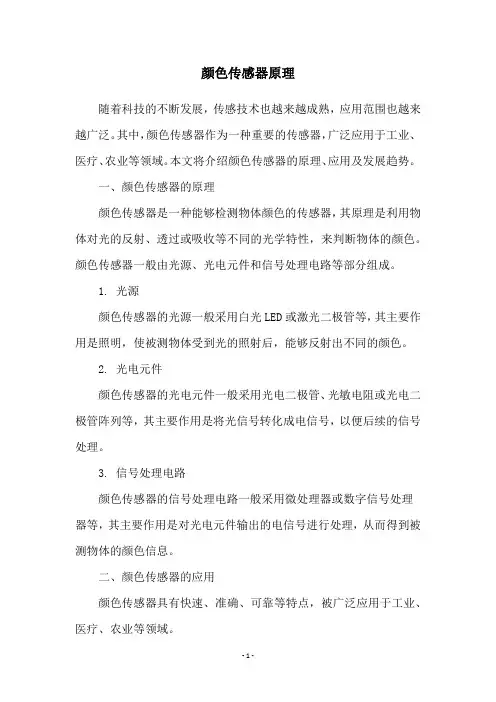

颜色传感器原理我们生活在一个五颜六色的色彩世界中，这个世界因为有色彩，才有了让人流连忘返的“日出江花红胜火，春来江水绿如蓝”。
工业生产中色彩的识别也是必不可少的，通过区分不同的颜色，可以实现产品质量的判别，定位，纠偏、计数等功能。
色彩不仅美化了世界，丰富了心灵，对色彩的利用更是实实在在地方便了我们的生活，颜色的应用其实每天都悄悄地从我们的全世界路过，如果仔细观察，就能发现它的蛛丝马迹。
我们拿起的牙膏、化妆品，肚子饿时买来的一袋饼干，随手抽出的一张纸巾……原来，在这些物品外包装的边缘，都有一个色块，或是蓝色、紫色，或是黑色、红色，那么这个小色块是用来做什么的呢？答案就在下面这张图片上。
这是一台包装设备，设备上装有的色标传感器检测到色块，就会给设备发出命令进行剪切，把牙膏、包装袋等物品剪切成合适的尺寸。
同样，配合不同的机械设备就可以实现自动定位、定长、辨色、分切、纠偏、计数等功能。
随着国内食品、药品、日用品软包装的迅速发展，此类传感器的需求量与日俱增。
有哪些方案和产品来满足各式各样的颜色检测需求呢？又是如何识别绿色、红色等各种颜色的呢？NO.1 色标传感器色标传感器就其原理来说并不是检测颜色，它是通过检测色标对光束的反射、吸收量与周围材料相比的不同而实现检测的，在光标反射光强度和背景的反射光强度之间设定一个开关阀值，来区分检测到的是色标还是背景。
NO.2 光纤传感器光纤传感器因为本身具有检测头体积超小、光斑小、防爆、抗干扰能力强、玻璃光纤耐高温、耐腐蚀等特点而被泛使用，如果被测物颜色和光纤光源的颜色有合适的匹配，并且使用同轴光纤时，就也可以用来区分颜色。
例如这只光纤放大器，右侧黄绿色的数字是设置的开关阀值，左侧红色的数字是实时的入射光强度，不同的被测颜色对光纤放大器发出的光吸收情况不同，这个返回光的强度也就不同，所以只要目标颜色与背景颜色差异较大，就可以设置一个合适的开关阀值实现稳定检测，这个原理与色标传感器类似，区别在于使用光纤检测颜色需要我们自己做好光源的颜色选择。
颜色识别传感器原理颜色识别传感器是一种能够识别物体颜色的传感器，它可以广泛应用于工业自动化、机器人、智能家居等领域。
其原理主要基于光学和电子技术，通过对物体反射的光信号进行分析，从而实现对颜色的识别。
下面将详细介绍颜色识别传感器的原理及其工作过程。
1. 光学原理。
颜色识别传感器利用光学原理来实现对物体颜色的识别。
当光线照射到物体表面时，不同颜色的物体会吸收或反射不同波长的光。
传感器通过接收物体反射的光信号，利用光电二极管等光敏元件将光信号转换为电信号，然后对这些电信号进行分析，从而确定物体的颜色。
2. 色彩空间。
在颜色识别中，常用的色彩空间有RGB色彩空间、CMYK色彩空间、HSV色彩空间等。
RGB色彩空间是通过红、绿、蓝三种基色的组合来表示颜色，CMYK色彩空间是通过青、品红、黄、黑四种颜色的组合表示颜色，而HSV色彩空间则是通过色相、饱和度、亮度三个参数来描述颜色。
传感器可以根据不同的应用需求选择合适的色彩空间进行颜色识别。
3. 颜色识别算法。
颜色识别传感器通过内置的颜色识别算法来对接收到的光信号进行处理，从而实现对物体颜色的识别。
常用的颜色识别算法包括阈值法、统计法、模式匹配法等。
阈值法是通过设置一定的阈值来判断物体的颜色，统计法是通过对一定区域内的像素颜色进行统计来确定物体的颜色，而模式匹配法则是通过比较物体颜色和预先设定的颜色模式进行匹配来实现颜色识别。
4. 工作过程。
颜色识别传感器在工作时，首先会发射一束光线照射到物体表面，然后接收物体反射的光信号。
接收到的光信号经过光电二极管等光敏元件转换为电信号，然后通过内置的颜色识别算法对这些电信号进行处理，最终确定物体的颜色。
传感器可以输出数字信号或模拟信号，从而实现对物体颜色的精确识别。
5. 应用领域。
颜色识别传感器在工业自动化中广泛应用于产品分拣、包装装配、质量检测等领域。
在机器人领域，颜色识别传感器可以用于物体抓取、路径规划等任务。
在智能家居中，颜色识别传感器可以用于智能灯光控制、智能家电控制等方面。
六个感知规律及应用感知规律是人类对于外界信息的感知和认知遵循的一些普遍规律。
六个感知规律及其应用如下：1. 选择性注意：选择性注意是指大脑有限的注意力资源会选择性地关注某些特定的信息，而忽略其他的信息。
这个规律的应用在广告行业非常明显，广告商通过设计醒目的广告语、独特的形象和引人注目的颜色等方式来吸引消费者的注意力，从而提高广告效果。
2. 并行处理：并行处理是指大脑可以同时处理多个信息，而不是顺序处理。
这个规律的应用在航空和交通管制中非常重要，通过使用高级的雷达和计算机系统，空中交通管制员可以同时监控多个航班的位置和速度等信息，从而保障空中交通的安全性和效率。
3. 形状感知：形状感知是指大脑对于物体形状的感知，包括边缘、轮廓和结构等。
这个规律的应用在产品设计中很常见，在手机、家具和汽车等产品设计中，设计师常常通过改变产品的形状、轮廓和结构来吸引消费者的注意力，并提高产品的美观度和功能性。
4. 传感器传入：传感器传入是指大脑通过感觉器官获取外界的信息。
这个规律的应用在医学诊断中非常重要，医生通过使用各种医学影像仪器（如X光、CT和MRI等）来获取患者内部器官和组织的图像，从而进行准确的诊断和治疗。
5. 色彩感知：色彩感知是指大脑对于不同颜色的感知。
这个规律的应用广泛存在于广告和室内设计等领域，设计师通过选择恰当的颜色和配色方案来创造出良好的视觉效果，提高产品和环境的美感和吸引力。
6. 上下文效应：上下文效应是指外界信息的理解和解释受到周围环境和背景的影响。
这个规律的应用在语言沟通和交流中十分重要，人们的理解和表达受到上下文的影响，因此在进行语言沟通时，需要根据具体的上下文来选择合适的词语和表达方式，以免产生误解。
总之，感知规律对于人类的认知和行为有着重要的影响，这些规律的应用涉及到广告设计、交通管制、产品设计、医学诊断、室内设计和语言沟通等各个方面。
通过深入研究和应用这些规律，可以更好地理解和利用感知规律，提高人类行为的效果和品质。

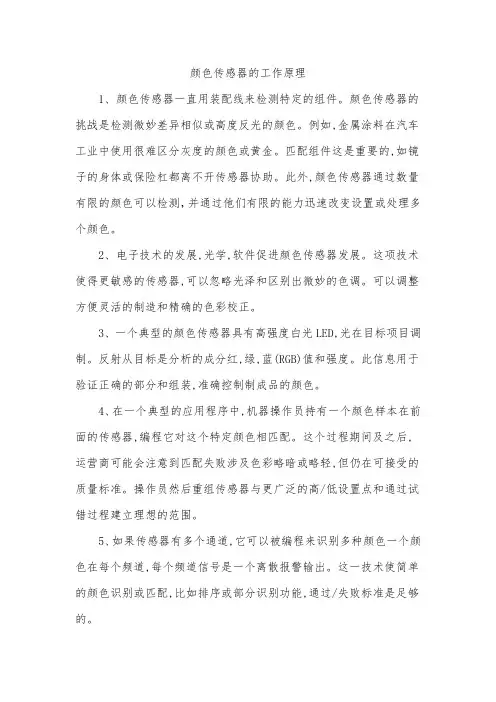

颜色传感器的工作原理1、颜色传感器一直用装配线来检测特定的组件。
颜色传感器的挑战是检测微妙差异相似或高度反光的颜色。
例如,金属涂料在汽车工业中使用很难区分灰度的颜色或黄金。
匹配组件这是重要的,如镜子的身体或保险杠都离不开传感器协助。
此外,颜色传感器通过数量有限的颜色可以检测，并通过他们有限的能力迅速改变设置或处理多个颜色。
2、电子技术的发展,光学,软件促进颜色传感器发展。
这项技术使得更敏感的传感器,可以忽略光泽和区别出微妙的色调。
可以调整方便灵活的制造和精确的色彩校正。
3、一个典型的颜色传感器具有高强度白光LED,光在目标项目调制。
反射从目标是分析的成分红,绿,蓝(RGB)值和强度。
此信息用于验证正确的部分和组装,准确控制制成品的颜色。
4、在一个典型的应用程序中,机器操作员持有一个颜色样本在前面的传感器,编程它对这个特定颜色相匹配。
这个过程期间及之后,运营商可能会注意到匹配失败涉及色彩略暗或略轻,但仍在可接受的质量标准。
操作员然后重组传感器与更广泛的高/低设置点和通过试错过程建立理想的范围。
5、如果传感器有多个通道,它可以被编程来识别多种颜色一个颜色在每个频道,每个频道信号是一个离散报警输出。
这一技术使简单的颜色识别或匹配,比如排序或部分识别功能,通过/失败标准是足够的。
6、下一代颜色传感器提供三个额外的输出表示RGB颜色值。
好处包括更多的智能控制的制造。
7、在实践中,传感器输出原始RGB读数为模拟信号。
模拟信号更适合通信,因为数字读数为三个渠道将超过每150µs吞吐量限制典型的串行协议。
一个传感器可以将原始RGB信号模拟与10位分辨率将输出5mV的每个1023步。
8、如果颜色变化的原因是无法轻易地发觉或者如果没有显示可用,模拟RGB信号可以数字化和美联储到数据采集系统。
这允许全面的变化趋势,分析传感器读数。
一些传感器提供一个数据转储模式原始数字读数。

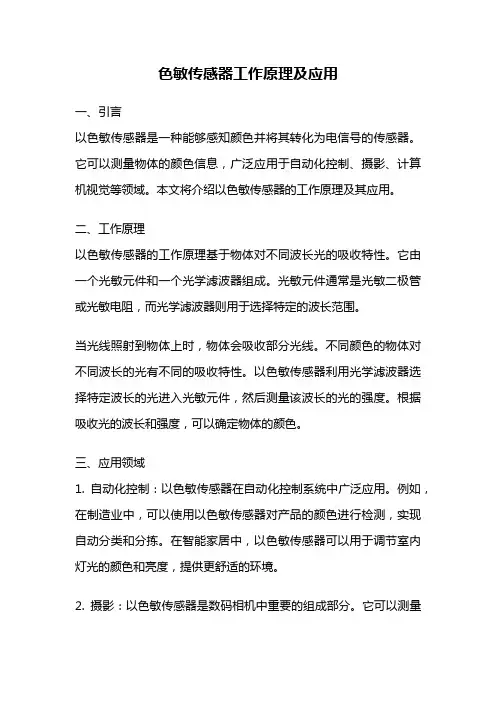

色敏传感器工作原理及应用一、引言以色敏传感器是一种能够感知颜色并将其转化为电信号的传感器。
它可以测量物体的颜色信息，广泛应用于自动化控制、摄影、计算机视觉等领域。
本文将介绍以色敏传感器的工作原理及其应用。
二、工作原理以色敏传感器的工作原理基于物体对不同波长光的吸收特性。
它由一个光敏元件和一个光学滤波器组成。
光敏元件通常是光敏二极管或光敏电阻，而光学滤波器则用于选择特定的波长范围。
当光线照射到物体上时，物体会吸收部分光线。
不同颜色的物体对不同波长的光有不同的吸收特性。
以色敏传感器利用光学滤波器选择特定波长的光进入光敏元件，然后测量该波长的光的强度。
根据吸收光的波长和强度，可以确定物体的颜色。
三、应用领域1. 自动化控制：以色敏传感器在自动化控制系统中广泛应用。
例如，在制造业中，可以使用以色敏传感器对产品的颜色进行检测，实现自动分类和分拣。
在智能家居中，以色敏传感器可以用于调节室内灯光的颜色和亮度，提供更舒适的环境。
2. 摄影：以色敏传感器是数码相机中重要的组成部分。
它可以测量光线的颜色和强度，通过图像处理算法将其转化为数字图像。
这样，我们可以拍摄出色彩鲜艳、细节丰富的照片。
3. 计算机视觉：以色敏传感器在计算机视觉领域有着广泛的应用。
通过对物体颜色的测量，可以实现物体识别、目标跟踪和图像分析等功能。
例如，在机器人导航中，以色敏传感器可以识别不同颜色的标记，帮助机器人判断自己的位置和方向。
4. 医疗诊断：以色敏传感器在医疗诊断中也有一定的应用。
例如，血氧饱和度传感器利用以色敏传感器测量人体血液中的氧气含量，用于监测患者的生命体征。
此外，以色敏传感器还可以用于皮肤病的诊断，通过测量患者皮肤颜色的变化来判断疾病的严重程度。
五、总结以色敏传感器是一种能够感知颜色并将其转化为电信号的传感器。
它利用物体对不同波长光的吸收特性，通过测量光的波长和强度来确定物体的颜色。
以色敏传感器在自动化控制、摄影、计算机视觉和医疗诊断等领域有着广泛的应用。

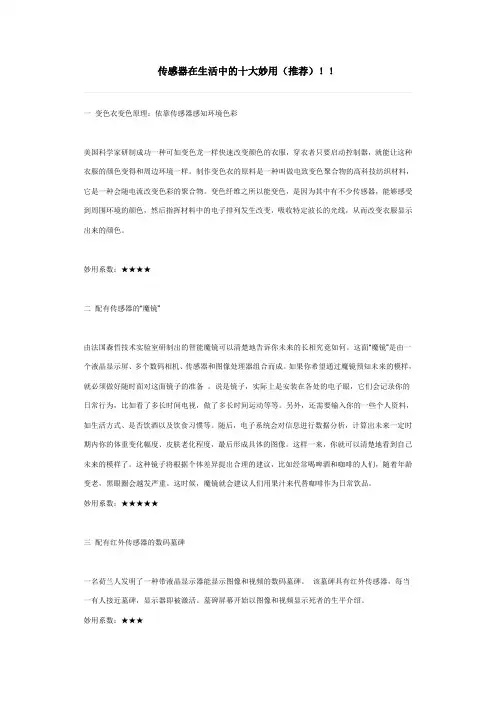

传感器在生活中的十大妙用（推荐）！！一变色衣变色原理：依靠传感器感知环境色彩美国科学家研制成功一种可如变色龙一样快速改变颜色的衣服，穿衣者只要启动控制器，就能让这种衣服的颜色变得和周边环境一样。
制作变色衣的原料是一种叫做电致变色聚合物的高科技纺织材料，它是一种会随电流改变色彩的聚合物。
变色纤维之所以能变色，是因为其中有不少传感器，能够感受到周围环境的颜色，然后指挥材料中的电子排列发生改变，吸收特定波长的光线，从而改变衣服显示出来的颜色。
妙用系数：★★★★二配有传感器的“魔镜”由法国森哲技术实验室研制出的智能魔镜可以清楚地告诉你未来的长相究竟如何。
这面“魔镜”是由一个液晶显示屏、多个数码相机、传感器和图像处理器组合而成。
如果你希望通过魔镜预知未来的模样，就必须做好随时面对这面镜子的准备。
说是镜子，实际上是安装在各处的电子眼，它们会记录你的日常行为，比如看了多长时间电视，做了多长时间运动等等。
另外，还需要输入你的一些个人资料，如生活方式、是否饮酒以及饮食习惯等。
随后，电子系统会对信息进行数据分析，计算出未来一定时期内你的体重变化幅度、皮肤老化程度，最后形成具体的图像。
这样一来，你就可以清楚地看到自己未来的模样了。
这种镜子将根据个体差异提出合理的建议，比如经常喝啤酒和咖啡的人们，随着年龄变老，黑眼圈会越发严重。
这时候，魔镜就会建议人们用果汁来代替咖啡作为日常饮品。
妙用系数：★★★★★三配有红外传感器的数码墓碑一名荷兰人发明了一种带液晶显示器能显示图像和视频的数码墓碑。
该墓碑具有红外传感器，每当一有人接近墓碑，显示器即被激活。
墓碑屏幕开始以图像和视频显示死者的生平介绍。
妙用系数：★★★四可穿戴的柔性电子传感器英国Eleksen公司日前研制出了一批具有极高柔韧性的传感器和电路开关，可以与我们日常使用的生活用品完美地结合在一起：从玩具熊到汽车座椅，并且能使它们具有全新的功能。
这些传感器即可以用作按钮，也可起到各种感应控制设备的作用（如监测湿度和温度等）。

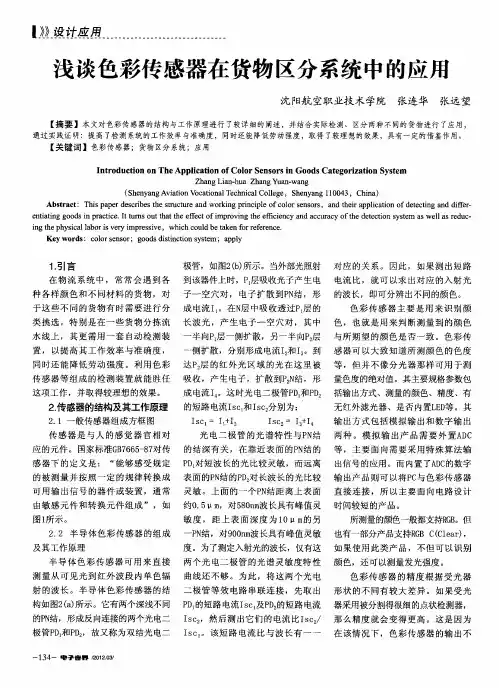

色彩传感器及其应用南京农业大学朱冲【摘要】颜色传感器在工业、生产自动化和办公自动化中都有很大用处，介绍了影响颜色检测准确度的几个参数，阐述了颜色传感器发展的难点。
还介绍了目前传感器发展的两个主要方向，显示了颜色传感器在工业自动化进步中所发挥的积极作用。
【关键词】:颜色识别;颜色传感器;信号处理Color sensor and its applicationThe color sensor is very useful in industrial automation,Introduces several parameters influencing the accuracy of color detection,This paper expounds the difficulties in the development of color sensor.This paper introduces the current two main direction of sensor development.Display the positive role of color sensor in industrial automation in progress.【Key word 】:color discrimination Color sensor signal processing1.引言在色彩电子设备出现以前，人类是靠眼睛来感知色彩的。
人眼睛能辨别物象本体的明暗看到物件的立体程度。
慢慢出现了色彩传感器电子设备，它能代替人眼感知色彩，而且鄙人更能区分非常细微的色彩差异，色彩传感器电设备可以辨别达到1000万种的色彩差异。
颜色检测和颜色变化的识别在终端设备上起着极其重要的作用，比如色彩监视器的校准装置，彩色打印机和绘图仪，涂料、纺织品和化妆品制造，以及医疗方面的应用，如血液诊断、尿样分析和牙齿整形；也在工业应用中起着重要作用，例如，在工业方面可用来监测生产流程及产品质量；在电子翻印方面可用于实现颜色的真实复制而不受环境温度、湿度、纸张以及调色剂的影响；在商品包装中，通过对一包装纸两相邻标签颜色的探测可实现自动控制，在自动颜色计数中可自动统计各种颜色的数目。
色彩传感器系统的复杂性在很大程度上取决于其确定色彩的波长谱带或信号通道的数量。
此类系统从相对简单的三通道色度计到多频带频谱仪种类繁多。
本文就某一色彩传感器谈论其原理及应用。
2.色彩传感器的工作原理色彩传感器分为三种不同类型:光到光电流转换，光到模拟电压转换，光到数字转换。
前者通常只代表实际色彩传感器的输入部分，因为原始光电流的幅度非常低，总是要求放大，以将光电流转换成可用的水平。
所以，最实用的模拟输出色彩传感器至少会有一个跨阻抗放大器，并提供电压输出。
2.1光到光电流转换器原理光到光电流转换器由光电二极管或具有色彩滤波器的光电二极管组成，光电二极管和发光二极管相似，核心也是p- n结，但光电二极管是把光能转为电能的转换器。
在光电二极管外壳上有一个能让光照射到光敏区的窗口，光电二极管工作在反向电压下。
无光照时，反向偏置的p- n结中只有微弱的反向漏电流一暗电流通过。
当有光子能量大于p- n 结半导体材料禁带宽度的光波照射时，p- n结各区域中的价电子吸收光子能量后，将挣脱束缚而成为自由电子，同时产生一个空穴，这些由光照产生的自由电子和空穴称为光生载流子。
在远离耗尽层的p区和n区中，因电场强度弱，光生载流子只能作扩散运动，在扩散过程中因复合而消失，不可能形成光电流。
而耗尽层中由于电场强度大，光生自由电子和空穴将在电场力作用下以很大速度分别向n区和p区运动，并到达电极沿外电路运动，形成光电流。
方向由光电二极管的负极到正极。
将光转换成光电流。
可以使用外部电路，将光电流转换成成比例的电压输出，然后可以通过模拟数字转换器将电压转换成数字格式，输送到微控制器中。
感测色彩的传统做法是采用把三至四个光电二极管组合在一块芯片上的结构，而将红、绿、蓝滤色器置于光电二极管的表面(通常将两个蓝滤色器组合在一起以补偿硅片对于蓝光的低灵敏度)。
独立的跨阻抗放大器将每个光电二极管的输出馈送到具有8}t2位典型分辨率的A/D转换器中。
所以光到光电流转换器适合要求响应时间短、定制增益和速度调节及在光线变化条件下工作的应用。
2.2光到模拟电压转换器原理光到模拟电压转换器由搭配色彩滤波器的光电二极管阵列组成，并整合一个跨阻抗放大器。
要求使用外部电路，将模拟电压转换成数字输出，然后才能输送到数字信号处理器。
光到模拟电压色彩传感器由色彩滤波器后面的光电二极管阵列与整合的电流到电压转换电路(通常是跨阻抗放大器)组成，落在每个光电二极管上的光转换成光电流，其幅度取决于亮度及入射光的波长(由于色彩滤波器)。
如果没有色彩滤波器，典型的硅光电二极管会对从超紫色区域直到可视区域的波长作出响应，在光谱接近红外线的部分，峰值响应区域位于800nm和950nm之间。
红色、绿色和蓝色透射色彩滤波器将重塑和优化光电二极管的光谱响应。
正确设计的滤波器将对模仿人眼的滤波后的光电二极管阵列提供光谱响应。
三个光电二极管中的每个光电二极管的光电流会使用电流到电压转换器，转换成VRout. VCout 和VBout。
所以光到模拟电压转换器适合要求设计周期较短、产品开发周期更快、光线条件和空间利用率设计精良的应用图I2采用光到模拟电压转换的色彩传感器2.3光到数字电压转换器由捂配滤波器的光电二极管阵列、模似数字转换器及用于通信和灵敏度控制的数字核心组成。
输出允许直接接口微控制器或其它逻辑控制通路，如2线串行接口.以进一步处理信号.而不需额外的器件。
以RGB色彩传感器的装饰照明为实例:1)使用色彩传感器测量LED亮度随时间变化情况，提供光学反馈，控制光源的色彩点2)可与色彩控制器技术结合使用，形成闭环色彩管理系统所以这种方法所需的元件数量比分立型光电二极管的要少，由于对噪声敏感的模拟电路位于芯片之上，因此压缩了电路板的占用空间，降低了安装成本，并且简化了设计和电路板布局。
2.4 结论随着现代工业生产向高速化、自动化方向的发展，生产过程中长期以来由人眼起主导作用的颜色识别工作将越来越多地被相应的颜色传感器所替代。
颜色传感器在工业、生产自动化和办公自动化中都有很大用处，在工业自动化进步中所发挥的积极作用越来越大。

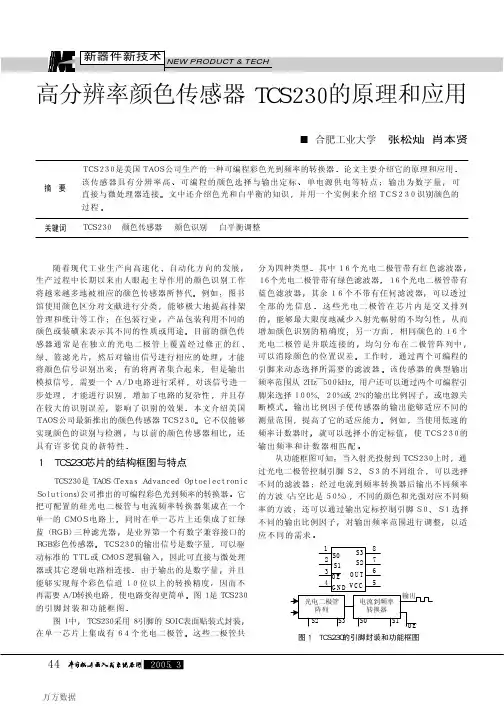

3.色彩传感器的应用3.1 TCS230简介TCS230是一款可编程彩色光到频率的转换器。
他把可配置的硅光电二极管与电流频率转换器集成在一个单一的CMOS电路上，同时在单一芯片上集成了红绿蓝（RGB）三种滤光器，是第一个有数字兼容接口的RGB彩色传感器。
TCS230的输出信号是数字量，可以驱动标准的TTL或CMOS逻辑输入，因此可直接与微处理器或其他逻辑电路相连接。
由于输出的是数字量，并且能够实现每个彩色信道10位以上的转换精度，因而不再需要A/D转换电路，使电路变得简单。
3.2 TCS230的内部结构与工作原理TCS230采用8引脚的SOIC表面贴装式封装，在单一芯片上集成有64个光电二极管。
这些二极管共分为四种类型。
其中16个光电二极管带有红色滤波器；16个光电二极管带有绿色滤波器；16个光电二极管带有蓝色滤波器；其余16个不带有任何滤波器，可以透过全部的光信息。
（a）TCS230封装形式（b）TCS230内部结构方框图这些光电二极管在芯片内是交叉排列的，能够最大限度地减少入射光辐射的不均匀性，从而增加颜色识别的精确度；另一方面，相同颜色的16个光电二极管是并联连接的，均匀分布在二极管阵列中，可以消除颜色的位置误差。
工作时，通过两个可编程的引脚来动态选择所需要的滤波器。
该传感器的典型输出频率范围从 2 Hz~500 kHz，用户还可以通过两个可编程引脚来选择100%、20%或2%的输出比例因子，或电源关断模式。
输出比例因子使传感器的输出能够适应不同的测量范围，提高了它的适应能力。
例如，当使用低速的频率计数器时，就可以选择小的定标值，使TCS230的输出频率和计数器相匹配。
3.3 基于TCS230的颜色识别模块基于TCS230的颜色识别模块如下图，尺寸为72*16*12立方毫米，配置4只大功率白色LED灯，可识别R,G,B三原色的分量，通过这三原色分量，通过这三原色的混合，可以识别颜色，工作电压5V，电流0.12V。
输出引脚可直接与微控制器的I/O 口连接。
TCS230模组具有3个颜色滤波器，有三原色理论可知：各种颜色是由不同比例的三原色混合而成的。
该模组具有三个颜色滤波器，当选择其中一个颜色滤波器时，它只允许某个特定的原色通过，阻止其他颜色通过，例如：当选择蓝色滤波器时，入射光中只有蓝色可以通过，红色和绿色都阻止，而此时TCS230的脉冲输出脚会输出一定频率的脉冲，由脉冲数就可以得到蓝色光的强度；同理，选择其他滤波器时，就可以得到红色光和绿色光的光强，通过这三个值，就可以分析投射到TCS230传感器上的光的颜色。
而颜色滤波器的选择由模组S2脚和S3脚决定。
因此，将模组S2和S3与控制器的I/O口相连接，就可以方便的控制对滤波器的选择；同时，将模组的脉冲输出脚与控制器的外部中断相连接，控制器就可以通过外部中断的方式获得模组脉冲输出数，从而得到三原色的成分，分析出物体的颜色。
【参考文献】[1]《全国大学生电子设计竞赛ARM嵌入式系统应用设计与实践>》黄志玮主编北京航空航天大学出版社[2]《认识RGB色彩传感器》安华高科技供文[3] 徐艳霞岳超磊浅谈常用色彩传感器中国海洋大学计算机系[4]刘增辉颜色传感器技术研究进展北京轻工职业技术学院[5]夏建弘光电池和颜色传感器清华大学致谢首先感谢老师，他将本门课程知识以我最易理解的方式教给我，并且给我们足够多的时间做完本门课程的实验，因此让我获得了更多的基本功能完成本次大作业也就是本篇色彩传感器及其应用的论文完成。
老师知识渊博，治学态度严谨，对我们的谆谆教诲我们将终生难忘，也感谢老师在课堂上以更切合实际的方式教给我们要怎样学习知识才能更好的便于以后找工作和获得本领，。
其次感谢几位同学，他们知识丰富，为人诚恳，在他们的帮助下我学会了很多有关传感器的知识，对我的论文完成也起了很大的作用。
最后，谨向在百忙之中抽出时间评阅这么多论文的老师表达我最真诚的感谢!责任编辑：朱冲。
