铝合金淬火及时效曲线测定

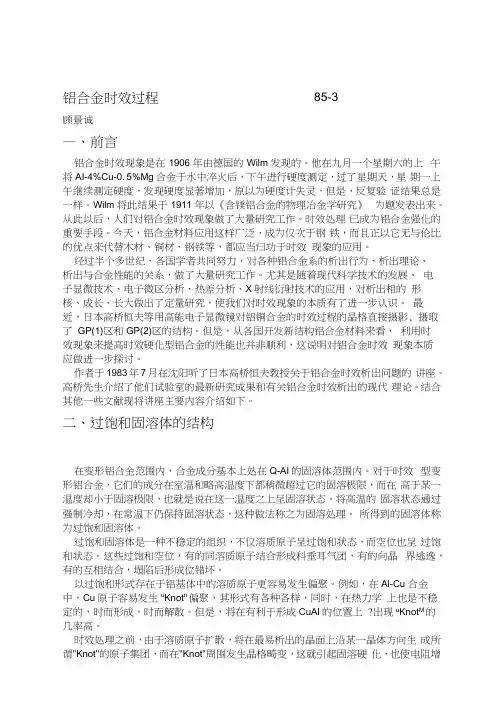

铝合金时效过程85-3顾景诚—、前言铝合金时效现象是在1906年由德国的Wilm发现的。

他在九月一个星期六的上午将AI-4%Cu-0. 5%Mg合金于水中淬火后，下午进行硬度测定，过了星期天，星期一上午继续测定硬度，发现硬度显著增加，原以为硬度计失灵，但是，反复验证结果总是一样。

Wilm将此结果于1911年以《含镁铝合金的物理冶金学研究》为题发表出来。

从此以后，人们对铝合金时效现象做了大量研究工作。

时效处理已成为铝合金强化的重要手段。

今天，铝合金材料应用这样广泛，成为仅次于钢铁，而且正以它无与伦比的优点来代替木材、铜材、钢铁等，都应当归功于时效现象的应用。

经过半个多世纪，各国学者共同努力，对各种铝合金系的析出行为、析出理论、析出与合金性能的关系，做了大量研究工作。

尤其是随着现代科学技术的发展、电子显微技术、电子微区分析、热差分析、X射线衍射技术的应用，对析出相的形核、成长、长大做出了定量研究，使我们对时效现象的本质有了进一步认识。

最近，日本高桥恒夫等用高能电子显微镜对铝铜合金的时效过程的晶格直接摄影, 摄取了GP(1)区和GP(2)区的结构。

但是，从各国开发新结构铝合金材料来看，利用时效现象来提高时效硬化型铝合金的性能也并非顺利，这说明对铝合金时效现象本质应做进一步探讨。

作者于1983年7月在沈阳听了日本高桥恒夫教授关于铝合金时效析出问题的讲座。

高桥先生介绍了他们试验室的最新研究成果和有关铝合金时效析出的现代理论。

结合其他一些文献现将讲座主要内容介绍如下。

二、过饱和固溶体的结构在变形铝合金范围内，合金成分基本上处在Q-AI的固溶体范围内。

对于时效型变形铝合金，它们的成分在室温和略高温度下都稍微超过它的固溶极限，而在高于某一温度却小于固溶极限，也就是说在这一温度之上呈固溶状态。

将高温的固溶状态通过强制冷却，在常温下仍保持固溶状态，这种做法称之为固溶处理。

所得到的固溶体称为过饱和固溶体。

过饱和固溶体是一种不稳定的组织，不仅溶质原子呈过饱和状态，而空位也呈过饱和状态。

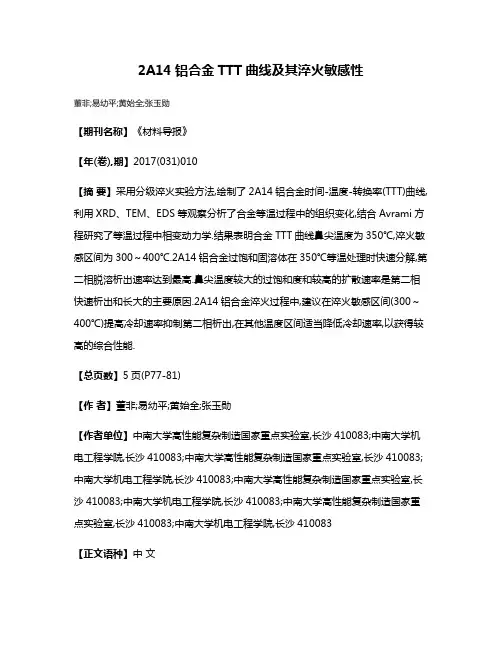

2A14铝合金TTT曲线及其淬火敏感性董非;易幼平;黄始全;张玉勋【期刊名称】《材料导报》【年(卷),期】2017(031)010【摘要】采用分级淬火实验方法,绘制了2A14铝合金时间-温度-转换率(TTT)曲线,利用XRD、TEM、EDS等观察分析了合金等温过程中的组织变化,结合Avrami方程研究了等温过程中相变动力学.结果表明合金TTT曲线鼻尖温度为350℃,淬火敏感区间为300～400℃.2A14铝合金过饱和固溶体在350℃等温处理时快速分解,第二相脱溶析出速率达到最高.鼻尖温度较大的过饱和度和较高的扩散速率是第二相快速析出和长大的主要原因.2A14铝合金淬火过程中,建议在淬火敏感区间(300～400℃)提高冷却速率抑制第二相析出,在其他温度区间适当降低冷却速率,以获得较高的综合性能.【总页数】5页(P77-81)【作者】董非;易幼平;黄始全;张玉勋【作者单位】中南大学高性能复杂制造国家重点实验室,长沙410083;中南大学机电工程学院,长沙410083;中南大学高性能复杂制造国家重点实验室,长沙410083;中南大学机电工程学院,长沙410083;中南大学高性能复杂制造国家重点实验室,长沙410083;中南大学机电工程学院,长沙410083;中南大学高性能复杂制造国家重点实验室,长沙410083;中南大学机电工程学院,长沙410083【正文语种】中文【中图分类】TG146.2【相关文献】1.6082铝合金的TTT曲线及其研究 [J], 王岗;尹志民;赵凯;段佳琦;刘博;商宝川2.2219铝合金的TTT曲线与微观组织 [J], 王会敏;易幼平;黄始全3.2A14铝合金光纤激光填丝焊热裂纹敏感性研究 [J], 王伟;黄坚;赵耀邦;胡佩佩4.6063铝合金的TTP曲线与淬火敏感性 [J], 李红英;曾翠婷;韩茂盛;刘蛟蛟;鲁晓超5.6063铝合金的TTP曲线与淬火敏感性（英文） [J], 李红英;曾翠婷;韩茂盛;刘蛟蛟;鲁晓超;因版权原因，仅展示原文概要，查看原文内容请购买。

第1篇一、实验目的本次实验旨在研究铝合金时效处理对材料性能的影响，通过对比不同时效条件下的硬度、强度和耐腐蚀性能，分析时效处理对铝合金性能的优化效果。

二、实验材料与方法1. 实验材料：选用某型号铝合金板材，尺寸为100mm×100mm×10mm。

2. 实验方法：- 时效处理：将铝合金板材分别进行以下时效处理：- 人工时效：将板材加热至180℃，保温2小时，自然冷却至室温；- 自然时效：将板材在室温下放置，自然时效30天；- 低温时效：将板材加热至-20℃，保温2小时，自然冷却至室温。

- 性能测试：- 硬度测试：采用维氏硬度计测试板材的维氏硬度；- 强度测试：采用万能试验机测试板材的拉伸强度和屈服强度；- 耐腐蚀性能测试：采用盐雾试验箱测试板材的耐腐蚀性能。

三、实验结果与分析1. 时效处理对硬度的影响：- 人工时效处理后的板材硬度最高，维氏硬度为300HV；- 自然时效处理后的板材硬度次之，维氏硬度为280HV；- 低温时效处理后的板材硬度最低，维氏硬度为260HV。

2. 时效处理对强度的影响：- 人工时效处理后的板材拉伸强度最高，达到400MPa；- 自然时效处理后的板材拉伸强度次之，达到380MPa；- 低温时效处理后的板材拉伸强度最低，达到360MPa。

3. 时效处理对耐腐蚀性能的影响：- 人工时效处理后的板材耐腐蚀性能最佳，盐雾试验后无腐蚀现象；- 自然时效处理后的板材耐腐蚀性能次之，盐雾试验后出现轻微腐蚀；- 低温时效处理后的板材耐腐蚀性能最差，盐雾试验后出现严重腐蚀。

四、实验结论1. 时效处理对铝合金的硬度、强度和耐腐蚀性能均有显著影响。

2. 人工时效处理能够有效提高铝合金的硬度、强度和耐腐蚀性能；3. 自然时效处理对铝合金的性能提升效果较好，但不如人工时效处理；4. 低温时效处理对铝合金的性能提升效果较差，且耐腐蚀性能最差。

五、实验建议1. 在实际生产中，应根据铝合金的使用要求选择合适的时效处理方法；2. 对于要求高硬度和强度的铝合金制品，建议采用人工时效处理；3. 对于要求良好耐腐蚀性能的铝合金制品，建议采用自然时效处理；4. 对于要求兼顾性能和成本的铝合金制品，建议采用低温时效处理。

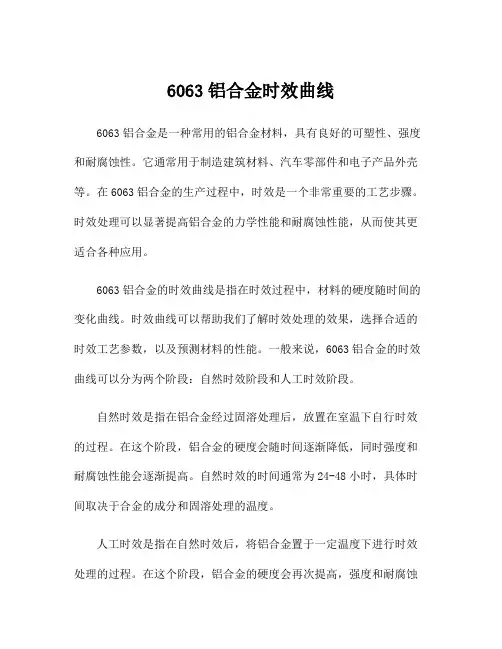

6063铝合金时效曲线6063铝合金是一种常用的铝合金材料，具有良好的可塑性、强度和耐腐蚀性。

它通常用于制造建筑材料、汽车零部件和电子产品外壳等。

在6063铝合金的生产过程中，时效是一个非常重要的工艺步骤。

时效处理可以显著提高铝合金的力学性能和耐腐蚀性能，从而使其更适合各种应用。

6063铝合金的时效曲线是指在时效过程中，材料的硬度随时间的变化曲线。

时效曲线可以帮助我们了解时效处理的效果，选择合适的时效工艺参数，以及预测材料的性能。

一般来说，6063铝合金的时效曲线可以分为两个阶段：自然时效阶段和人工时效阶段。

自然时效是指在铝合金经过固溶处理后，放置在室温下自行时效的过程。

在这个阶段，铝合金的硬度会随时间逐渐降低，同时强度和耐腐蚀性能会逐渐提高。

自然时效的时间通常为24-48小时，具体时间取决于合金的成分和固溶处理的温度。

人工时效是指在自然时效后，将铝合金置于一定温度下进行时效处理的过程。

在这个阶段，铝合金的硬度会再次提高，强度和耐腐蚀性能也会得到进一步提升。

人工时效的温度和时间是非常关键的工艺参数，不同的时效工艺参数将会对6063铝合金的性能产生不同的影响。

对于6063铝合金，一般来说，时效曲线的整体形状是一个“S”形的曲线。

曲线的起始部分是自然时效阶段，此时铝合金的硬度逐渐降低；曲线的中间部分是人工时效阶段，此时铝合金的硬度开始上升；曲线的末尾部分是稳定时期，此时铝合金的硬度基本保持不变。

时效曲线的形状和位置受到很多因素的影响，比如合金的成分、固溶处理的温度、时效处理的温度和时间等。

合金的成分对时效曲线的影响是非常显著的，不同的合金成分会导致不同的时效曲线。

固溶处理的温度和时效处理的温度和时间也是非常重要的因素，它们将直接影响铝合金的硬度和强度。

在实际应用中，我们可以通过对6063铝合金进行不同的时效处理，来获得不同的力学性能和耐腐蚀性能。

比如，通过调整时效处理的温度和时间，可以使6063铝合金具有较高的强度和硬度，也可以使其具有较高的耐腐蚀性能。

铝及铝合金的热处理退火及淬火时效是铝合金的基本热处理形式。

退火是一种软化处理。

其目的是使合金在成分及组织上趋于均匀和稳定,消除加工硬化,恢复合金的塑性。

淬火时效则属强化热处理,目的是提高合金的强度,主要应用于可热处理强化的铝合金。

第一节 退火根据生产需求的不同,铝合金退火分铸锭均匀化退火、坯料退火、中间退火及成品退火几种形式。

一、铸锭均匀化退火铸锭在快速冷凝及非平衡结晶条件,必然存在成分及组织上的不均匀,同时也存在很大的内应力。

为了改变这种状况,提高铸锭的热加工工艺性,一般需进行均匀化退火。

为促使原子扩散,均匀化退火应选择较高的退火温度,但不得超过合金中低熔点共晶熔点,一般均匀化退火温度低于该熔点5~40℃,退火时间多在12~24h之间。

二、坯料退火坯料退火是指压力加工过程中第一次冷变形前的退火。

目的是为了使坯料得到平衡组织和具有最大的塑性变形能力。

例如,铝合金热轧板坯的轧制终了温度为280~330℃,在室温快速冷却后,加工硬化现象不能完全消除。

特别是热处理强化的铝合金,在快冷后,再结晶过程未能结束,过饱和固溶体也未及彻底分解,仍保留一部分加工硬化和淬火效应。

不经退火直接进行冷轧是有困难的,因此需进行坯料退火。

对于非热处理强化的铝合金,如LF3,退火温度为370~470℃,保温1.5~2.5H后空冷,用于冷拉伸管加工的坯料、退火温度应适当高一些,可选上限温度。

对于可热处理强化的铝合金,如LY11及LY12,坯料退火温度为390~450℃,保温1~3H,随后在炉中以不大于30℃/h的速度冷却到270℃以下再出炉空冷。

三、中间退火中间退火是指冷变形工序之间的退火,其目的是为了消除加工硬化,以利于继续冷加工变形。

一般来说,经过坯料退火后的材料,在承受45~85%的冷变形后,如不进行中间退火而继续冷加工将会发生困难。

中间退火的工艺制度基本上与坯料退火相同。

根据对冷变形程度的要求,中间退火可分为完全退火(总变形量ε≈60~70%),简单退火(ε≤50%)和轻微退火(ε≈30~40%)三种。

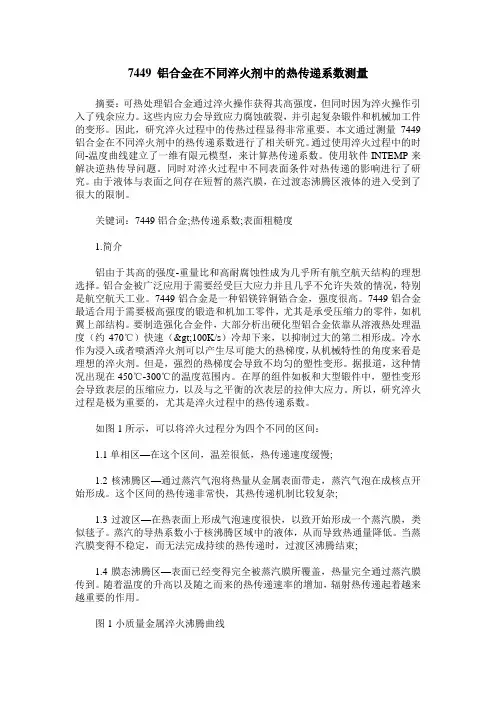

7449 铝合金在不同淬火剂中的热传递系数测量摘要：可热处理铝合金通过淬火操作获得其高强度，但同时因为淬火操作引入了残余应力。

这些内应力会导致应力腐蚀破裂，并引起复杂锻件和机械加工件的变形。

因此，研究淬火过程中的传热过程显得非常重要。

本文通过测量7449铝合金在不同淬火剂中的热传递系数进行了相关研究。

通过使用淬火过程中的时间-温度曲线建立了一维有限元模型，来计算热传递系数。

使用软件INTEMP来解决逆热传导问题。

同时对淬火过程中不同表面条件对热传递的影响进行了研究。

由于液体与表面之间存在短暂的蒸汽膜，在过渡态沸腾区液体的进入受到了很大的限制。

关键词：7449铝合金;热传递系数;表面粗糙度1.简介铝由于其高的强度-重量比和高耐腐蚀性成为几乎所有航空航天结构的理想选择。

铝合金被广泛应用于需要经受巨大应力并且几乎不允许失效的情况，特别是航空航天工业。

7449铝合金是一种铝镁锌铜锆合金，强度很高。

7449铝合金最适合用于需要极高强度的锻造和机加工零件，尤其是承受压缩力的零件，如机翼上部结构。

要制造强化合金件，大部分析出硬化型铝合金依靠从溶液热处理温度（约470℃）快速（>100K/s）冷却下来，以抑制过大的第二相形成。

冷水作为浸入或者喷洒淬火剂可以产生尽可能大的热梯度，从机械特性的角度来看是理想的淬火剂。

但是，强烈的热梯度会导致不均匀的塑性变形。

据报道，这种情况出现在450℃-300℃的温度范围内。

在厚的组件如板和大型锻件中，塑性变形会导致表层的压缩应力，以及与之平衡的次表层的拉伸大应力。

所以，研究淬火过程是极为重要的，尤其是淬火过程中的热传递系数。

如图1所示，可以将淬火过程分为四个不同的区间：1.1单相区—在这个区间，温差很低，热传递速度缓慢;1.2核沸腾区—通过蒸汽气泡将热量从金属表面带走，蒸汽气泡在成核点开始形成。

这个区间的热传递非常快，其热传递机制比较复杂;1.3过渡区—在热表面上形成气泡速度很快，以致开始形成一个蒸汽膜，类似毯子。

实验十铝合金最佳固溶时效强化工艺参数的研究—Al—Si－Cu－Mg－Mn系合金最佳固溶时效强化工艺参数的测定一、实验目的：通过Al—Si－Cu－Mg－Mn的成分配制—合金的熔炼—合金的固溶时效—显微组织分析—机械性能测定，最终测得最佳的铝合金固溶与时效温度及热处理时间的工艺参数。

二、原理概述：从过饱和固溶体中析出第二相（沉淀相）或形成溶质原子聚焦区以及亚稳定过渡相的过程称为脱溶或沉淀，是一种扩散型相变。

具有这种转变的最基本条件是，合金在平衡状态图上有固溶度的变化，并且固溶度随温度降低而减少，如图1所示。

如果将C0成分的合金自A单相α固溶体状态缓慢冷却到固溶度线（MN）以下温度（如T3）保温时，β相将从α相中脱溶析出，α相的成分将沿固溶度线变化为平衡浓度C1，这种变化可表示为：α（C0）→α（C1）＋β。

β为平衡相，可以是端际固溶体，也可以是中间相，反应产物为（α＋β）双相组织，将这种双相组织加热到固溶度线以上某一温度，（如T1）保温足够时间，将获得均匀的单相固溶体α相，这种处理称为固溶处理。

图1固溶处理与时效处理的工艺过程示意图若将经过固溶处理的C0成分合金急冷，抑制α相分解，则在室温下获得亚稳的过饱和α相固溶体。

这种过饱和固溶体在室温或在较高温度下等温保持时，亦将发生脱溶，但脱溶往往不是状态图中的平衡相，而是亚稳相或溶质原子聚焦区。

这种脱溶可显著提高合金的强度和硬度，称为沉淀强化或时效强化，是强化合金材料的重要途径之一。

固溶加时效是提高合金强度的一种重要途径，它不同于钢材的强化，钢在淬火后可立即获得很高的硬度和强度。

铝合金淬火后，硬度和强度并不立即升高，但塑性较高，但把这种淬火后的铝合金放置一些时间（4～6天）后，强度和硬度显著提高，而塑性明显降低。

人们把淬火后的铝合金性能随时间而发生显著提高的现象称为时效。

时效可以在室温发生，也可以在高于室温的某一温度范围（100～200℃）内发生。

前者称自然时效，后者称人工时效。

实验一铝合金时效硬化曲线的测定一、实验目的1. 掌握铝合金淬火及时效操作方法。

2. 了解时效温度、时间对时效强化影响规律。

3. 加深对时效强化及其机理的理解。

二、实验原理淬火时效是铝合金改善力学性能的主要热处理手段。

淬火就是将高温状态迅速冷却到低温，钢的淬火是为了获得马氏体，而铝的淬火是为了获得过饱和固溶体，为随后时效所准备的过饱和固溶体。

铝合金的淬火常称为固溶处理；铝合金的时效是为了促使过饱和固溶体析出弥散强化相。

室温放置过程中使合金产生强化的效应称为自然时效；低温加热过程中使合金产生强化的叫人工时效。

固溶与时效处理的示意图如图1-1所示。

图1-1 固溶时效处理示意图从过饱和固溶体中析出第二相（沉淀相）或形成溶质原子聚集区以及亚稳定过渡相的过程，属于扩散型相变。

下面以Al-Cu二元合金为例，来讨论铝合金的时效过程，一般分为四个阶段：α过G.P区θ"相θ'相θ相G.P区就是指富溶质原子区。

是溶质原子在一定镜面上偏聚或从聚而成的，呈圆片状。

它没有完整的晶体结构，与母相共格。

在一定温度上不再生成G.P区。

室温时效的G.P区很小。

在较高温度时效一定时间后，G.P区直径长大，厚度增加。

温度升高，G.P区数目开始减少。

θ"相是随时效温度升高或时效时间延长，G.P区直径急剧长大，且溶质、溶剂原子逐渐形成规则排列，即正方有序结构。

在θ"相过渡相附近造成的弹性共格应力场或点阵畸变区都大于G.P区产生的应力场，所以θ"相产生的时效强化效果大于G.P区的强化作用。

θ'相是当继续增加时效时间或提高时效温度时由θ"相转变而成。

θ'相属正方结构，θ'相在一定面上与基体铝共格，在另一晶面上共格关系遭到部分破坏。

θ相是平衡相，为正方有序结构。

由于θ相完全脱离了母相，完全失去与基体的共格关系，引起应力场显著减弱。

这也就意味着合金的硬度和强度下降。

众所周知，固溶热处理过的材料，以时间和温度为主要因素，从过饱和固溶状态产生析出，在此过程中材料的强度增加。

这种现象称为时效现象，它是继固溶热处理的重要的过程。

一般在室温下引起的时效叫做自然时效，在高温下引起的时效叫做人工时效。

前者也称为低温时效，后者也称为高温时效。

在室温时效时，时效速度缓慢不能达到最终值，而在高温时效时，时效速度达到最大值后引起软化。

这种现象称为过时效。

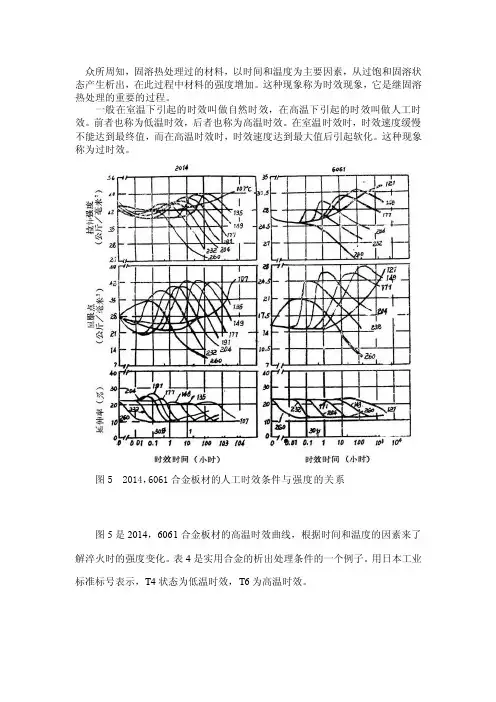

图5 2014，6061合金板材的人工时效条件与强度的关系图5是2014，6061合金板材的高温时效曲线，根据时间和温度的因素来了解淬火时的强度变化。

表4是实用合金的析出处理条件的一个例子。

用日本工业标准标号表示，T4状态为低温时效，T6为高温时效。

某些合金在热加工时就呈固溶状态，不用淬火处理，而只用析出处理也能获得强度。

6063挤压的材料的T5处理是其代表性的处理。

在生产过程中，时效处理时的生产技术上的问题，不比固溶处理时少。

因此更详细些就涉及到时效处理的机理。

如上所述，固溶热处理→室温过饱和固溶→时效→硬化发生性质上的变化，这是由于在过饱和固溶体的分解过程中合金结构发生了变化，因此关于形成什么样的析出相，过去就进行了大量的研究。

现在，对研究最多的了解详细的铝-4%铜合金的强化机理为例加以说明。

图6示出在两种时效条件下铝-4%铜合金析出硬化的区域、中间相的范围与硬度的关系，由此形成过饱和固溶体→G.P(1)→G.P(2)→→→CuAl2的序列。

图6 铝-4%铜合金在2种时效条件下时效硬化时组织对硬度的影响由于在室温那样比较低的温度下形成G.P区，因而在一定的临界温度以上加热时变为不稳定和再固溶。

由于这样原因，在时效硬化时强化的机械性能可以返回到固溶处理后(沾火当时)的软质状态。

这种现象称为回归。

例如，铝-4%铜合金进行常温时效，产生G.P区，如果再把它在200℃下加热1分钟左右，就恢复到淬火后的状态。

时效硬化的机理从位错理论来说，由于存在上述那样的析出质点，可根据位错运动妨害的程度情况来说明。

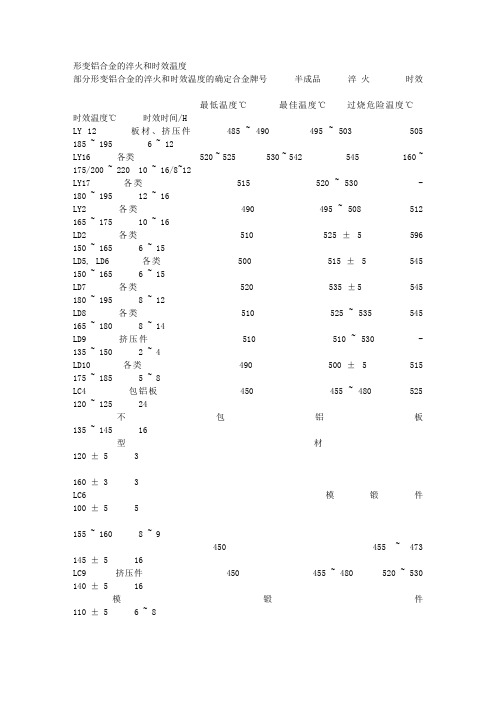

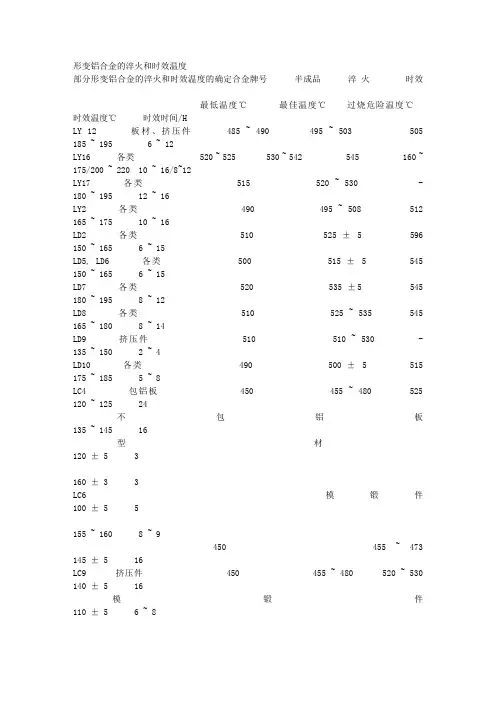

形变铝合金的淬火和时效温度部分形变铝合金的淬火和时效温度的确定合金牌号半成品淬火 时效最低温度℃最佳温度℃ 过烧危险温度℃时效温度℃时效时间/HLY 12 板材、挤压件485 ~ 490 495 ~ 503 505 185 ~ 195 6 ~ 12LY16 各类 520 ~ 525 530 ~ 542 545 160 ~175/200 ~ 220 10 ~ 16/8~12LY17 各类515 520 ~ 530 - 180 ~ 195 12 ~ 16LY2 各类490 495 ~ 508 512 165 ~ 175 10 ~ 16LD2 各类510 525 ± 5 596 150 ~ 165 6 ~ 15LD5, LD6 各类500 515 ± 5 545 150 ~ 165 6 ~ 15LD7 各类520 535 ±5 545 180 ~ 195 8 ~ 12LD8 各类510 525 ~ 535 545 165 ~ 180 8 ~ 14LD9 挤压件510 510 ~ 530 - 135 ~ 150 2 ~ 4LD10 各类 490 500 ± 5 515 175 ~ 185 5 ~ 8LC4 包铝板450 455 ~ 480 525 120 ~ 125 24不包铝板135 ~ 145 16型材120 ± 5 3160 ± 3 3LC6 模锻件100 ± 5 5155 ~ 160 8 ~ 9450 455 ~ 473 145 ± 5 16LC9 挤压件 450 455 ~ 480 520 ~ 530140 ± 5 16模锻件110 ± 5 6 ~ 8117 ± 5 6 ~ 10LD7铝合金过烧组织的研究[J].卢克让王秀玲陈荣顺文献来自:材料工程 1984年第04期LD7合金是Al-Cu-Si-Fe-Ni系热强铝合金,一般在锻造后经530℃淬火+180℃/16小时人工时效状态下使用。

铝合金时效分析实验
一、实验目的
（1）熟悉铝合金的分类、特性及用途。

（2）掌握变形铝合金的时效处理过程及组织分析。

（3）掌握变形铝合金时效过程的硬度变化。

（4）掌握铝合金的硬度测试。

二、实验原理概述
（1）铝合金时效硬化现象——铝合金淬火后放置，其硬度将随时间的推移不断升高。

（2）时效硬化的本质——在固溶度曲线以下自过饱和固溶体析出了能使硬度得到提高的第二相。

（3）时效是铝合金强化的重要方法之一.
三、实验内容及步骤
（1）熟悉本实验所用的7A04合金的组织。

（2）观察和分析7A04合金的固溶+时效的组织。

（3）测试7A04合金自然时效和人工时效的硬度。

四、实验仪器及设备
布、洛氏两用硬度计显微维氏硬度计
五、实验结果及数据处理。

铝合金淬火后会发生哪些现象含碳质量分数较高的钢，在淬火后其强度、硬度立即提高，而塑性则急剧降低，而热处理可强化的铝合金却不同，当它加热到。

相区，保温后在水中快冷，其强度、硬度并没有明显升高，而塑性却得到改善，这种热处理称为固溶淬火(或固溶热处理)。

淬火后的铝合金，如在室温下停留相当长的时间，它的强度、硬度才显著提高，同时塑性则下降。

例如，铜质量分数为4%并含有少量镁、锰元素的铝合金。

在退火状态下，抗拉强度。

、=180一200 MPa，伸长率5=18%，经淬火后其强度为。

，= 240一250 MPa，伸长率6二20%一22%，如再经4一5天放置后，则强度显著提高，。

‘可达420 MPa，伸长率下降为6=18%。

淬火后，铝合金的强度和硬度随时间而发生显著提高的现象称为时效强化或沉淀硬化。

室温下进行的时效称为自然时效，加热条件下进行的时效称为人工时效。

上述铝合金淬火后，在室温下其强度随时间变化的曲线(自然时效曲线)。

铝合金可进行冷加工(如铆接、弯曲、校直等)，随着时间的延长，铝合金才逐渐被显著强化。

铝合金时效强化的效果还与加热温度有关。

不同温度下的人工时效对强度的影响。

时效温度增高，时效强化过程加快，即合金达到最高强度所需时间缩短，但最高强度值却降低，强化效果不好。

如果时效温度在室温以下，原子扩散不易进行，则时效过程进行很慢。

众所周知，固溶热处理过的材料，以时间和温度为主要因素，从过饱和固溶状态产生析出，在此过程中材料的强度增加。

这种现象称为时效现象，它是继固溶热处理的重要的过程。

一般在室温下引起的时效叫做自然时效，在高温下引起的时效叫做人工时效。

前者也称为低温时效，后者也称为高温时效。

在室温时效时，时效速度缓慢不能达到最终值，而在高温时效时，时效速度达到最大值后引起软化。

这种现象称为过时效。

图5 2014，6061合金板材的人工时效条件与强度的关系图5是2014，6061合金板材的高温时效曲线，根据时间和温度的因素来了解淬火时的强度变化。

表4是实用合金的析出处理条件的一个例子。

用日本工业标准标号表示，T4状态为低温时效，T6为高温时效。

某些合金在热加工时就呈固溶状态，不用淬火处理，而只用析出处理也能获得强度。

6063挤压的材料的T5处理是其代表性的处理。

在生产过程中，时效处理时的生产技术上的问题，不比固溶处理时少。

因此更详细些就涉及到时效处理的机理。

如上所述，固溶热处理→室温过饱和固溶→时效→硬化发生性质上的变化，这是由于在过饱和固溶体的分解过程中合金结构发生了变化，因此关于形成什么样的析出相，过去就进行了大量的研究。

现在，对研究最多的了解详细的铝-4%铜合金的强化机理为例加以说明。

图6示出在两种时效条件下铝-4%铜合金析出硬化的区域、中间相的范围与硬度的关系，由此形成过饱和固溶体→G.P(1)→G.P(2)→→→CuAl2的序列。

图6 铝-4%铜合金在2种时效条件下时效硬化时组织对硬度的影响由于在室温那样比较低的温度下形成G.P区，因而在一定的临界温度以上加热时变为不稳定和再固溶。

由于这样原因，在时效硬化时强化的机械性能可以返回到固溶处理后(沾火当时)的软质状态。

这种现象称为回归。

例如，铝-4%铜合金进行常温时效，产生G.P区，如果再把它在200℃下加热1分钟左右，就恢复到淬火后的状态。

时效硬化的机理从位错理论来说，由于存在上述那样的析出质点，可根据位错运动妨害的程度情况来说明。

7075铝合金作为一种高强度、耐腐蚀的金属材料，在航空航天、汽车制造等领域有着广泛的应用。

而对于7075铝合金的加工工艺中，淬火和时效热处理是至关重要的两个工艺步骤。

淬火是指将材料加热至一定温度后突然冷却，以改变其组织结构和性能；时效热处理则是在淬火后将材料加热至较低的温度下保温一定时间，使其组织进一步稳定和增强。

而7075铝合金淬火与时效热处理间隔时间对最终产品的性能和品质有着重要影响。

本文将对7075铝合金淬火与时效热处理间隔时间进行探讨。

一、7075铝合金淬火与时效热处理的基本原理7075铝合金由于含有较多的锌、铜等合金元素，因此具有很高的强度和硬度。

然而，这也使得该合金在加工过程中容易产生残余应力和变形，为了消除这些影响，需要经过淬火和时效热处理工艺。

1. 淬火原理淬火是通过使材料急剧冷却以促使组织结构发生变化，以提高材料的硬度和强度。

对于7075铝合金来说，常用的淬火工艺是水淬和空冷淬。

水淬可以使得材料快速冷却，获得更高的强度和硬度；而空冷淬则是通过将材料置于自然环境中进行冷却，工艺简单但效果较弱。

2. 时效热处理原理时效热处理是在淬火后将材料加热至较低的温度下保温一定时间，使其组织进一步稳定和增强。

对于7075铝合金来说，常用的时效热处理工艺有T6、T73等。

T6时效是在人工时效的条件下进行加热处理，可以获得较高的强度和硬度；T73时效则是在固溶态时效条件下进行加热处理，可以获得较高的耐腐蚀性。

二、7075铝合金淬火与时效热处理间隔时间的影响因素7075铝合金淬火与时效热处理间隔时间的选择需要考虑到多种因素，包括材料的成分、加工工艺、产品要求等。

1. 材料成分7075铝合金中的合金元素种类和含量不同，对淬火和时效热处理的影响也会有所不同。

一般来说，含铜量越高、锌量越低的合金对淬火和时效热处理的敏感度越大。

2. 加工工艺不同的加工工艺会对材料的组织结构和性能产生影响。

包括铸造、挤压、锻造等工艺对淬火和时效热处理的影响是不同的，需要根据具体情况进行分析。
