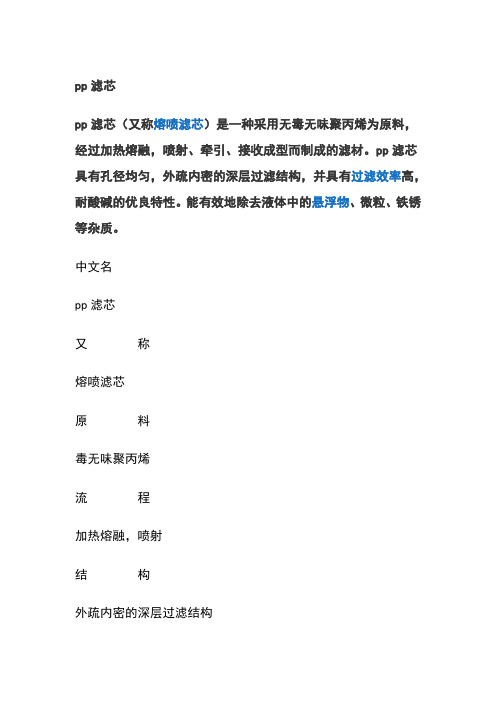

pp滤芯pp滤芯（又称熔喷滤芯）是一种采用无毒无味聚丙烯为原料，经过加热熔融，喷射、牵引、接收成型而制成的滤材。
pp滤芯具有孔径均匀，外疏内密的深层过滤结构，并具有过滤效率高，耐酸碱的优良特性。
能有效地除去液体中的悬浮物、微粒、铁锈等杂质。
中文名pp滤芯又称熔喷滤芯原料毒无味聚丙烯流程加热熔融，喷射结构外疏内密的深层过滤结构优点能有效地除去液体中的悬浮物pp滤芯pp滤芯编辑PP滤芯是以聚丙烯（PP）热熔方式制作而成，其micron数由1um至300um。
该滤芯无内轴采用内密外疏设计，不但能维持稳定的流量、压力差及使用寿命，同时有极优良的深度过滤效果及污染物累积量，是一种高效率、低压差、使用寿命长且适用性广泛的滤芯。
由于PP的化学成份乾净，并符合食用卫生标准，不会由于材料而对所要过滤的液体产生二次污染，具有流量大、精度高、耐腐蚀、耐压高等特点，广泛适用于PCB、电镀、纯水、食品饮用水前置过滤处理;RO渗透的前置过滤处理等。
pp滤芯组成特点编辑PP滤芯是由超细聚丙烯纤维热熔缠结制成。
超细纤维依靠自身粘合和缠结，在空间随机构成三维微孔结构，纤维间联结不需要任何粘合剂，尤其具有径向纤维呈梯度变化的特点，是多孔型和织物型过滤介质的综合体。
它一方面可以形成深层过滤(多孔型过滤材料的特点)，另一方面又可以形成表面过滤(织物型过滤材料的特点)，是集预过滤、精过滤和重力沉降于一体的复合过滤材料，现已广泛地应用于生活饮用水净化、工业纯水的过滤和其他流体的过滤。
PP滤芯过滤效率高、压力损失小，过滤效率稳定、使用寿命长，过滤成本低、安全性好、适应性强。
熔喷新型滤芯不同传统织物过滤材料，这种材料丝径很细，往往小于5-25微米，纤维呈现不规则多孔网状结构，平均直径径小于40微米，平均孔率大于75%，这样的结构对于过滤精度的控制十分可靠。
PP滤芯内部细密的纤维层和外部粗松的纤维层组成双层纤维结构，有效地减少了压力损失，保持了稳定的过滤效率。
使用说明Quality, Design and Innovation/fridge-manuals内容1设备一览.................................................................31.1发货范围.........................................................................31.2设备和装备一览.............................................................31.3SmartDevice..................................................................31.4设备的使用范围.............................................................41.5一致性.............................................................................41.6REACH 法规定义下的 SVHC 物质................................42一般安全提示..........................................................43投入使用.................................................................53.1接通设备电源.................................................................53.2安装装备.........................................................................64食品管理.................................................................64.1存放食品.........................................................................64.2储藏时间.........................................................................65节能........................................................................76操作........................................................................76.1操作和显示元件. (7)6.1.1Status 显示屏...............................................................76.1.2导航................................................................................76.1.3显示符号.......................................................................86.2操作逻辑. (8)6.2.1激活/禁用功能.............................................................86.2.2选择功能值...................................................................86.2.3激活/禁用设置.............................................................86.2.4选择设置值...................................................................86.2.5调出客户菜单................................................................96.3功能.................................................................................9关闭冰箱 (9)WLAN...........................................................................9温度.............................................................................10BioFresh B-Value......................................................10D-Value.......................................................................10SuperCool...................................................................10PartyMode..................................................................10HolidayMode..............................................................10 SabbathMode...........................................................10EnergySaver...............................................................11HydroBreeze...............................................................11CleaningMode............................................................11亮度显示......................................................................12门开警报......................................................................12输入锁定......................................................................12语言 (12)信息..............................................................................12提醒..............................................................................12重置 (12)6.4故障信息.........................................................................126.4.1警告..............................................................................126.4.2DemoMode.................................................................137装备........................................................................137.1门边存放架.....................................................................137.2搁板.................................................................................147.3可分离式搁板.................................................................147.4VarioSafe.......................................................................147.5烤盘位.............................................................................157.6可调瓶架.........................................................................157.7抽屉.................................................................................167.8Fruit & Vegetable-Safe 盖子.......................................167.9湿度调节.........................................................................177.10HydroBreeze..................................................................177.11附件.................................................................................188维护........................................................................198.1FreshAir 活性炭过滤器.................................................198.2拆卸 / 安装拉出系统.....................................................198.3给冰箱除冰.....................................................................198.4清洁冰箱.........................................................................199客户帮助.................................................................209.1技术数据.........................................................................209.2运行噪音.........................................................................209.3技术故障.........................................................................209.4客户服务.........................................................................219.5铭牌.................................................................................2210停机........................................................................2211废弃处理.................................................................2211.1设备废弃处理准备.........................................................2211.2以环保方式对设备进行废弃处理. (2212)产品中有害物质的名称及含量.................................23制造商不断致力于各型号和品牌的进一步开发。

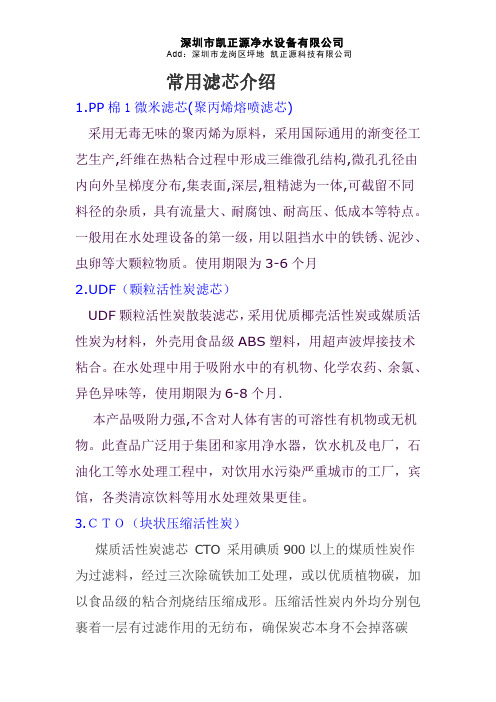

常用滤芯介绍1.PP棉1微米滤芯(聚丙烯熔喷滤芯)采用无毒无味的聚丙烯为原料，采用国际通用的渐变径工艺生产,纤维在热粘合过程中形成三维微孔结构,微孔孔径由内向外呈梯度分布,集表面,深层,粗精滤为一体,可截留不同料径的杂质，具有流量大、耐腐蚀、耐高压、低成本等特点。
一般用在水处理设备的第一级，用以阻挡水中的铁锈、泥沙、虫卵等大颗粒物质。
使用期限为3-6个月2.UDF（颗粒活性炭滤芯）UDF颗粒活性炭散装滤芯，采用优质椰壳活性炭或媒质活性炭为材料，外壳用食品级ABS塑料，用超声波焊接技术粘合。
在水处理中用于吸附水中的有机物、化学农药、余氯、异色异味等，使用期限为6-8个月．本产品吸附力强,不含对人体有害的可溶性有机物或无机物。
此查品广泛用于集团和家用净水器，饮水机及电厂，石油化工等水处理工程中，对饮用水污染严重城市的工厂，宾馆，各类清凉饮料等用水处理效果更佳。
3.ＣＴＯ（块状压缩活性炭）煤质活性炭滤芯CTO 采用碘质900以上的煤质性炭作为过滤料，经过三次除硫铁加工处理，或以优质植物碳，加以食品级的粘合剂烧结压缩成形。
压缩活性炭内外均分别包裹着一层有过滤作用的无纺布，确保炭芯本身不会掉落碳粉，炭芯两端装有柔软的丁晴橡胶密封垫，使碳芯装入滤筒具有良好的密封性。
CTO用在水处理设备中用以除去水的余氯、化学农药、异色、异味、并过滤细微杂质等，在纯水机中用于第三级当中起到保护RO膜的作用，使用寿命为6-8个月4.中空纤维超滤膜（净水机核心部件）中空纤维超滤膜是采用聚丙烯材料经过特殊的丝膜工艺加工而成，平均孔径为０.０１－０.１微米，可浓缩和分离水中的微粒、胶体、有机物等大分子物质，截留细菌、热源、藻类。
具有水通量大、不易堵塞、可反复清洗使用等特点，使用寿命一般为2－3年。
选择时注意事项:铜、锌比例.5.小（大）Ｔ３３（后置活性炭滤芯）后置活性炭滤芯采用优质椰壳抑菌活性炭为滤材，主要用来改善水的口感，消除异味。
喷漆房活性炭吸附净化设计方案目录一、前言 (2)1.1 设计背景与目的 (2)1.2 吸附净化技术概述 (3)二、活性炭吸附技术原理 (4)2.1 活性炭的特性 (6)2.2 吸附过程原理 (7)三、喷漆房空气质量分析 (8)3.1 喷漆房内常见污染物 (9)3.2 污染物对环境和人体的影响 (10)四、活性炭吸附净化系统设计 (11)4.1 系统组成与功能 (12)4.2 吸附单元设计 (13)4.2.1 吸附柱设计 (14)4.2.2 过滤器选择 (16)4.3 控制系统设计 (17)4.3.1 温度控制 (19)4.3.2 压力控制 (20)4.4 系统布局与流线设计 (21)五、活性炭选择与配置 (22)5.1 吸附活性炭种类选择 (23)5.2 配置方案与数量计算 (24)六、安装与调试 (25)6.1 安装步骤与注意事项 (26)6.2 调试过程与方法 (27)七、运行与维护 (28)7.1 日常运行监控 (29)7.2 定期维护与更换 (30)7.3 故障处理与应急预案 (31)八、效果评估与改进 (32)8.1 系统净化效果检测 (33)8.2 效果评估标准与方法 (34)8.3 改进措施与优化建议 (35)九、总结与展望 (36)9.1 设计成果总结 (37)9.2 发展与应用前景展望 (39)一、前言随着现代工业的发展，环境污染问题日益严重，尤其是空气污染。
喷漆房作为制造业中不可或缺的一环，其产生的挥发性有机化合物（VOCs）、颗粒物等有害物质对环境造成了极大的影响。
为了解决这一问题，本设计方案旨在提出一种有效的喷漆房活性炭吸附净化方法。
活性炭吸附净化技术是一种成熟且广泛应用的处理方法，能够有效去除空气中的有害物质。
通过将活性炭与喷漆房内部空气接触，使其充分吸附有害物质，从而达到净化空气的目的。
本设计方案将对喷漆房活性炭吸附净化系统的设计、安装及运行维护等方面进行详细阐述，为喷漆房实现高效、环保的空气净化提供有力支持。

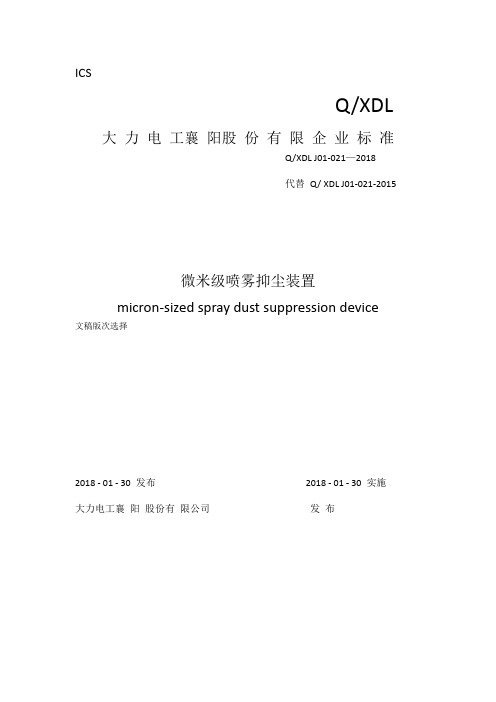

ICSQ/XDL 大力电工襄阳股份有限企业标准Q/XDL J01-021—2018代替Q/ XDL J01-021-2015微米级喷雾抑尘装置micron-sized spray dust suppression device文稿版次选择2018 - 01 - 30 发布2018 - 01 - 30 实施大力电工襄阳股份有限公司发布前言本标准按照GB/T 1. 1-2009的规则编写。
本标准自发布之日起代替Q/XDL J01-021-2015本标准由大力电工襄阳股份有限公司提出并归口。
本标准由大力电工襄阳股份有限公司技术部负责起草。
本标准主要起草人：朱劲松、胡其寅、杨培新。
本标准所代替标准的历次版本发布情况为：——Q/XDL J01-021-2015。
微米级喷雾抑尘装置1 范围本标准规定了微米级喷雾抑尘装置的术语和定义、产品分类、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于微米级喷雾抑尘装置（以下简称装置）2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件GB/T 191-2008 包装储运图示标志GB/T 3797-2016 电气控制设备GB/T 4208-2017 外壳防护等级(IP代码)GB/T 5465. 2 电气设备用图形符号第2部分：图形符号JB/T 6430 一般用喷油螺杆空气压缩机JB/T 8867 储气罐GB/T 13384 机电产品包装通用技术条件QB/T 4143-2010 家用和类似用途超滤净水机3 术语和定义下列术语和定义适用于本标准。
3. 1微米级喷雾抑尘装置mi cron-si zed spray dust suppressi on devi ce通过喷射出微米级水雾粒子来抑制粉尘扩散的装置。
4 产品分类4.1 命名方法4. 2 基本参数装置基本参数应符合表1的规定。
活性炭标准目录活性炭无论日常生活还是工业行业应用非常广泛，国家标准制定了不少法规和标准1 GB/T 7702.10-2008 煤质颗粒活性炭试验方法苯蒸气氯乙烷蒸气防护时间的测定2GB/T 7702.6-2008 煤质颗粒活性炭试验方法亚甲蓝吸附值的测定3GB/T 7702.7-2008 煤质颗粒活性炭试验方法碘吸附值的测定4GB/T 7702.8-2008 煤质颗粒活性炭试验方法苯酚吸附值的测定5GB/T 7702.9-2008 煤质颗粒活性炭试验方法着火点的测定6GB/T 20449-2006 活性炭丁烷工作容量测试方法7GB/T 20450-2006 活性炭着火点测试方法8GB/T 20451-2006 活性炭球盘法强度测试方法9GB/T 13803.2-1999 木质净水用活性炭10GB/T 13803.1-1999 木质味精精制用颗粒活性炭11GB/T 13803.3-1999 糖液脱色用活性炭12GB/T 12496.4-1999 木质活性炭试验方法水分含量的测定13GB/T 12496.5-1999 木质活性炭试验方法四氯化碳吸附率（活性）的测定14GB/T 12496.16-1999 木质活性炭试验方法氯化物的测定15GB/T 17665-1999 木质颗粒活性炭对四氯化碳蒸气吸附试验方法16GB/T 12496.12-1999 木质活性炭试验方法苯酚吸附值的测定17 GB/T 13803.4-1999 针剂用活性炭18 GB/T 12496.9-1999 木质活性炭试验方法焦糖脱色率的测定20 GB/T 12496.10-1999 木质活性炭试验方法亚甲基蓝吸附值的测定21 GB/T 12496.13-1999 木质活性炭试验方法未炭化物的测定22 GB/T 12496.6-1999 木质活性炭试验方法强度的测定23 GB/T 12496.15-1999 木质活性炭试验方法硫化物的测定24 GB/T 12496.17-1999 木质活性炭试验方法硫酸盐的测定25 GB/T 12496.2-1999 木质活性炭试验方法粒度分布的测定26 GB/T 12496.20-1999 木质活性炭试验方法锌含量的测定27 GB/T 12496.7-1999木质活性炭试验方法PH值的测定28 GB/T 12496.11-1999 木质活性炭试验方法硫酸奎宁吸附值的测定29 GB/T 12496.14-1999 木质活性炭试验方法氰化物的测定30 GB/T 12496.8-1999 木质活性炭试验方法碘吸附值的测定31 GB/T 12496.18-1999 木质活性炭试验方法酸溶物的测定32 GB/T 12496.1-1999 木质活性炭试验方法表观密度的测定33 GB/T 12496.21-1999 木质活性炭试验方法钙镁含量的测定34 GB/T 13803.5-1999 乙酸乙烯合成触媒载体活性炭35 GB/T 12496.22-1999 木质活性炭试验方法重金属的测定36 GB/T 12496.3-1999 木质活性炭试验方法灰分含量的测定37 GB/T 7702.21-1997 煤质颗粒活性炭试验方法--比表面积的测定38 GB/T 7702.18-1997 煤质颗粒活性炭试验方法--焦糖脱色率的测定39 GB/T 7701.7-1997 高效吸附用煤质颗粒活性炭41 GB/T 7702.9-1997 煤质颗粒活性炭试验方法--着火点的测定42 GB/T 7702.16-1997煤质颗粒活性炭试验方法--PH值的测定43 GB/T 7702.15-1997 煤质颗粒活性炭试验方法--灰分的测定44 GB/T 7702.12-1997 煤质颗粒活性炭试验方法--氯乙烷蒸气防护时间的测定45 GB/T 7701.3-1997 触媒载体用煤质颗粒活性炭46 GB/T 7702.19-1997 煤质颗粒活性炭试验方法--四氯化碳脱附率的测定47 GB/T 7702.11-1997 煤质颗粒活性炭试验方法--苯蒸气防护时间的测定48 GB/T 7702.2-1997 煤质颗粒活性炭试验方法--粒度的测定49 GB/T 7702.14-1997 煤质颗粒活性炭试验方法--饱和硫容量的测定50 GB/T 7702.1-1997 煤质颗粒活性炭试验方法--水分的测定51 GB/T 7702.10-1997 煤质颗粒活性炭试验方法--防护时间的测定52 GB/T 7701.5-1997 净化空气用煤质颗粒活性炭53 GB/T 7701.6-1997 防护用煤质颗粒活性炭54 GB/T 7702.22-1997 煤质颗粒活性炭试验方法--穿透硫容量的测定55 GB/T 7702.17-1997 煤质颗粒活性炭试验方法--漂浮率的测定56 GB/T 7702.8-1997 煤质颗粒活性炭试验方法--苯酚吸附值的测定57 GB/T 7702.6-1997 煤质颗粒活性炭试验方法--亚甲蓝吸附值的测定58 GB/T 7701.2-1997 回收溶剂用煤质颗粒活性炭59 GB/T 7701.1-1997 脱硫用煤质颗粒活性炭60 GB/T 7702.3-1997 煤质颗粒活性炭试验方法--强度的测定62 GB/T 7701.4-1997 净化水用煤质颗粒活性炭63 GB/T 7702.5-1997 煤质颗粒活性炭试验方法--水容量的测定64 GB/T 7702.4-1997 煤质颗粒活性炭试验方法--装填密度的测定65 GB/T 7702.13-1997 煤质颗粒活性炭试验方法--四氯化碳吸附率的测定66 GB/T 16143-1995 建筑物表面氡析出率的活性炭测量方法67 GB/T 13805-1992 糖液脱色用活性炭68 GB/T 13804-1992 木质净水用活性炭69 GB/T 13803-1992 木质味精精制用颗粒活性炭70 GB/T 12496.20-1990木质活性炭检验方法--PH值71 GB/T 12496.12-1990 木质活性炭检验方法--酸溶物72 GB/T 12496.17-1990 木质活性炭检验方法--未炭化物含量73 GB/T 12496.1-1990 木质活性炭检验方法--焦糖脱色力74 GB/T 12496.19-1990 木质活性炭检验方法--粒度75 GB/T 12496.10-1990 木质活性炭检验方法--钙镁含量76 GB/T 12496.13-1990 木质活性炭检验方法--重金属含量77 GB/T 12496.5-1990 木质活性炭检验方法--苯酚吸附值78 GB/T 12496.7-1990 木质活性炭检验方法--碘吸附值79 GB/T 12496.9-1990 木质活性炭检验方法--氯含量80 GB 12495-1990 活性炭型号命名法81 GB/T 12496.3-1990 木质活性炭检验方法--乙酸吸附值83 GB/T 12496.16-1990 木质活性炭检验方法--氰化物含量84 GB/T 12496.15-1990 木质活性炭检验方法--硫化物含量85 GB/T 12496.22-1990 木质活性炭检验方法--强度测定86 GB/T 12496.6-1990 木质活性炭检验方法--硫酸奎宁吸附力87 GB/T 12496.11-1990 木质活性炭检验方法--灼烧残渣88 GB/T 12496.4-1990 木质活性炭检验方法--乙酸锌吸附值89 GB/T 12496.14-1990 木质活性炭检验方法--锌盐含量90 GB/T 12496.8-1990 木质活性炭检验方法--铁含量91 GB/T 12496.21-1990 木质活性炭检验方法--干燥减量92 GB/T 12496.2-1990 木质活性炭检验方法--亚甲基蓝脱色力93 GB 10333-1989 车间空气中活性炭粉尘卫生标准94 GB 7701.4-1987 净化水用煤质颗粒活性炭95 GB 7702.5-1987 煤质颗粒活性炭水容量测定方法96 GB 7701.5-1987 净化空气用煤质颗粒活性炭97 GB 7702.12-1987 煤质颗粒活性炭对氯乙烷蒸气防护时间测定方法98 GB 7702.9-1987 煤质颗粒活性炭着火点测定方法99 GB 7701.2-1987 回收溶剂用煤质颗粒活性炭100 GB 7701.6-1987 防护用煤质颗粒活性炭101 GB 7702.14-1987 煤质颗粒活性炭硫容量测定方法102 GB 7702.11-1987 煤质颗粒活性炭对苯蒸气防护时间测定方法103 GB 7702.3-1987 煤质颗粒活性炭强度测定方法104 GB 7702.10-1987 煤质颗粒活性炭有效防护时间测定总方法105 GB 7702.13-1987 煤质颗粒活性炭对四氯化碳蒸气吸附率测定方法106 GB 7702.7-1987 煤质颗粒活性炭碘吸附值测定方法107 GB 7701.1-1987 脱硫用煤质颗粒活性炭108 GB 7702.6-1987 煤质颗粒活性炭亚甲蓝吸附值测定方法109 GB 7701.3-1987 触媒载体用煤质颗粒活性炭110 GB 7702.2-1987 煤质颗粒活性炭粒度测定方法111 GB 7702.1-1987 煤质颗粒活性炭水分测定方法112 GB 7702.4-1987 煤质颗粒活性炭装填密度测定方法113 GB 7702.8-1987 煤质颗粒活性炭苯酚吸附值测定方法114 YC/T 223.2-2007特种滤棒第2部分：复合滤棒活性炭一醋纤二元复合滤棒115 MT/T 1011-2006煤基活性炭用煤技术条件116 MT/T 996-2006活性炭丁烷工作容量的测试方法117 MT/T 997-2006活性炭吸附NH3穿透容量和穿透时间的试验方法118 MT/T 998-2006活性炭吸附SO2饱和容量的试验方法119 MT/T 999-2006活性炭水溶物的试验方法120 HG/T 3922-2006 活性炭纤维毡121 LY/T 1615-2004木质活性炭术语122 DL/T 582-2004 火力发电厂水处理用活性炭使用导则123 LY/T 1616-2004活性炭水萃取液电导率测定方法124 LY/T 1617-2004双电层电容器专用活性炭125 LY/T 1623-2004木糖液脱色用活性炭126 DIN EN 13649-2002 固定源辐射.单个气态有机化合物质量浓度的测定.活性炭127 LY／T 1581-2000 化学试剂用活性炭128 LY／T 1582-2000 柠檬酸脱色用活性炭129 LY／T 1442-1999 醋酸乙烯合成触煤载体活性炭130 HG／T 3491-1999 化学试剂活性炭131 JIS K1474 AMD 1-1999 活性炭的试验方法（修改件1）132 LY／T 1400-1999 针剂用活性炭133 LY／T 1331-1999 净水载银活性炭134 LY／T 1281-1998 味精用粉状活性炭135 DL／T 582-1995 水处理用活性炭性能试验导则136 WJ 2284-1995活性炭、浸渍炭测试用试验筛检定规程137 WJ 2276-1995活性炭、浸渍炭粒度测定仪检定规程138 WJ 2285-1995活性炭、浸渍炭试验用测定管检定规程139 WJ 2283-1995活性炭、浸渍炭强度测定仪检定规程140 WJ 2249-1994活性炭标准物质通用规范141 WJ 2253-1994浸渍活性炭标准物质通用规范142 WJ 2250-1994活性炭比表面积测定仪检定规程143 WJ 2252-1994活性炭、浸渍炭防护性能试验装置检定规程144 EJ / T 824-1994活性炭吸附氡子体r测量仪145 LY／T 1125-1993 提取黄金用颗粒状活性炭146 GJB 1468-1992 军用活性炭和浸渍活性炭通用规范147 CB 1202-1991 含鱼推-3的废水处理规范活性炭吸附法148 ZB G13 001-1988 醋酸乙烯合成触媒载体活性炭149 ZB G13 002-1988 针剂用活性炭150 HG 3-1290-1980 活性炭151 HG／T 3-1290-1980化学试剂活性炭152 LY 216-1979粉状活性炭。
Q/MIZI 厦门米兹净水科技有限公司企业标准
Q/MIZI01-2018湿法成型复合活性炭滤芯
2018年12月18日发布2018年12月18日实施厦门米兹净水科技有限公司发布
前言
本标准按照GB/1.1—2009《标准化工作导则第1部分：标准的结构和编写》的规定编制。
本标准由厦门米兹净水科技有限公司提出并负责起草。
本标准主要起草人：黄清波
本标准首次发布日期：2018年12月18日
本标准有效日期至2021年12月18日
湿法成型复合活性炭滤芯
1范围
本标准规定了湿法成型复合活性炭滤芯的术语与定义、分类与命名、要求、试验方法、检验规则、标志、包装、运输、储存、使用说明等要求。
本标准适用于以活性炭纤维、颗粒、粉末和粘合剂按比例混合，通过加水、搅拌、湿法成型、烘干、无纺布包装，装配滤壳等工艺组装而成的湿法成型复合活性炭滤芯。
（以下简称滤芯）
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。
然而鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本，凡是不注日期的引用文件，其最新版本适用于本标准。
GB5749生活饮用水卫生标准
GB/T5750.8生活饮用水标准检验方法
GB9969.1工业产品使用说明书总则
GB/T2828.1计数抽样检验程序第1部分按接收质量限（AQL）检索的逐批检验抽样计划（GB2828.1-2003，ISO2859-1：1999，IDT）
GB/T191包装储运图示标志
GB/T6543运输包装用单瓦楞纸箱和双瓦楞纸箱
卫生部卫法监发[2001]第161号文附件4C《生活饮用水水质处理器卫生安全与功能评价规范-反渗透处理装置（2001）》
卫生部卫法监发[2001]第161号文附件2《生活饮用水输配水设备及防护材料卫生安全评价规范》
3术语和定义
下列术语和定义适用于本标准。
净水流量：在额定使用周期内且在规定的运行条件的最小产水量,单位为升每小时(L/h)。
净水滤芯：具有进出水进口并能改善水质的部件。
4分类与命名
4.1分类
湿法成型复合活性炭滤芯
4.2产品型号命名方法
本标准命名方法适用于本公司的湿法成型复合活性炭滤芯
炭路者牌湿法成型复合活性炭滤芯
代表其它
代表产品的材料，采用英文表示。
代表产品规格，采用数字表示。
代表产品品牌，采用中文表示。
产品型号命名的具体含义：
例如：炭路者牌湿法成型复合活性炭滤芯-10-ACF，“炭路者牌湿法成型复合活性炭滤芯”表示产品的品牌，“10”表示产品规格为10英寸，“ACF”表示滤芯材料为活性炭纤维。
4.3参数
滤芯的规格参数见表一规定
表一：滤芯的规格参数
适用范围市政自来水（作为水质处理器配套）
过滤精度5μm-10μm
碘吸附值≥1000mg/g
进水压力0.1-0.5MPa
工作温度5°C-50°C
使用期限3-6个月
5.要求
5.1一般要求
应符合本标准要求，并按规定程序批准的图纸与技术文件制造。
5.1.1成品要求
外壳无损伤和开裂，外包装薄膜完好、无破损。
标签标示整齐。
5.1.2内部要求
滤芯表面均匀、端面平整；用手挤压，形变可迅速恢复；表面手感无明显结块问题5.2卫生安全要求
5.2.1滤芯应符合《生活饮用水输配水设备及防护材料卫生安全评价规范》和卫生部相关要求.
5.2.2外壳和内部组件应符合《生活饮用水输配水设备及防护材料卫生安全评价规范》和卫生部相关要求.
5.2.3滤芯测试要求应符合GB/T5750.8-2006生活饮用水标准检验方法
6.试验方法
6.1装配
6.1.1与水接触的零部件组装前应清洗干净。
清洗后的水不得有异色、异味和肉眼可见物，浑浊度不大于5度。
6.1.2各零部件的尺寸配合应符合耐压标准，无漏水，无松动。
具体规定如表二；
表二：结构件、承压滤壳等试验要求
需测试部件压力试验要求
整套（含滤芯）滤芯与预配合滤壳试装配合良好，可以承受1.2MPa/5分钟静态水压不变形、损坏，滤壳无渗漏现象。
流速滤芯过滤流速≥1.8L/min；
6.2外观
组件外观应清洁、无污渍、无锈蚀，铭牌清晰且位置正确。
6.3试验条件
6.3.1滤芯在进行各项测试时，应采用抽样的新滤芯。
6.3.2除特殊规定外，试验应在下列环境条件下进行：
a)实验室环境温度在25±5℃范围内可调，无外界热气流或热辐射作用于室内。
b)试验用水温在25±1℃
c)相对湿度为RH45%-75%
d)大气压力86kpa-106kpa
6.3.3试验用水源
试验方法中未注明水源要求的，试验用水应符合GB5749要求，或按卫生部《生活饮用水水质处理器卫生安全与功能评价规范-反渗透处理装置（2001）》要求的水源。
水源为连续供水不间断的水源。
6.3.4对结构件进行试验时，如爆破试验、耐久性试验，应在封闭隔离的环境下进行，以防止试验中发生造成人员伤害或财产损失的危险。
6.3.5主要测量仪器的要求
a)温度测量仪器仪表，型式试验时应精确到±0.3℃，出厂检验室应精确到±1℃。
b)计时器精度±0.5s.
c)压力仪表在测量点上的测量精度精密度应达到2%.
d)电工仪表形式检验时，仪表精度不低于0.5级；出厂检验时应精确到±1。
6.4外观检验
通过目测视检，检查外观、塑料件表面。
6.5结构检验
通过目测视检，检查内部和外部结构合理性。
6.6实验室仪器
采用静水压力试验装置进行测试。
6.7静水压力试验
按照下列规定对滤芯进行静水压力试验。
a)试验水温在13℃-24℃，且应调整到在实验装置的表面不会形成冷凝水。
b)通过静水压力试验装置向正常待测滤芯注水排气，确认排气干净后，关闭水机出水口，对滤芯进行加压。
c)以不超过0.4MPa/S的恒定升压速度，在1min内静水压力增加到表2规定值。
d)将试验压力保持15min，在整个过程中不断检查滤芯的水密性，观察是否有脱开现象，从而判断是否符合要求足。
6.8使用性能试验
6.8.1温度性能试验
滤芯分别通入5℃和40℃水压为0.2MPa的合格原水，滤芯应能正常出水，不得有渗水、变形等影响使用的缺陷。
6.8.2卫生安全试验
滤芯中外壳和滤芯及成品应按卫生部《生活饮用水输配水设备及防护材料卫生安全评价规范》（2001）的方法进行测试。
6.8.3净水水质
净水水质按GB/T5750.8-2006生活饮用水标准检验方法进行试验。
7.检验规则
7.1检验分为出厂检验和形式检验。
7.2出厂检验
7.2.1出厂检验由公司质检部门负责，保证每支组件符合本标准要求，并附有产品合格证方可出厂。
7.2.2出厂检验内容见表三
表三出厂检验
检验项目技术要求检验方法
外观按6.4要求按6.2方法测定
装配按6.3要求按6.1方法测定
7.2.3出厂检验的组批、抽样方案及判定按GB/T2828.1的规定进行，其中检验水平和接受质量上限AQL值由公司根据需要或双方协议确定。
7.3型式检验
7.3.1型式检验每年进行一次。
有下列情况之一是应进行：
a)新产品定性签定时；
b)更改主要原料，零部件或更改设计工艺时；
c)停产半年后，恢复生产时；
d)国家质量监督机构提出型式检验的要求时；
7.3.2抽样方法
从出厂检验的合格产品中随机抽取一件进行型式检验。
7.3.3型式检验项目为本标准要求的全部项目。
7.4判定规则
型式检验中，如有一项不符合本标准时，对不合格项目加倍抽样复检。
复检结果如仍不符合要求，则判定该批产品为不合格品。
水质中微生物指标和安全性能指标不得复检。
8标志、包装、运输、贮存
8.1标志
8.1.1组件应在明显位置处设铭牌，铭牌上应标明下列内容：
a)产品名称、商标、规格型号；
b）公司名称、地址、电话、邮编、传真；
c)制造日期；注意事项；
d)卫生许可批件号、执行标准号。
8.1.2储运图示的标志应符合GB/T191的有关规定。
8.2包装
8.2.1外包装用防潮处理过的纸箱，箱口用透明胶或牛皮纸胶带粘牢封紧，卫生指标应符合GB/T6543。
8.2.2滤芯出厂时，应附有下列技术文件：
a)装箱单；
b)使用说明书；
c)产品合格证；
8.3运输
滤芯在运输中应小心轻放，防湿，放重压，并不得与有毒有害物品混运。
8.4贮存
滤芯应贮存在干燥通风，无有毒有害物质的地方，避免阳光长期直射。
