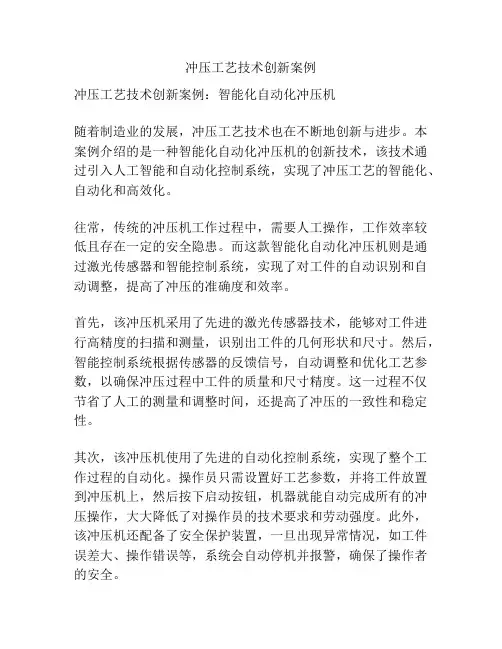

冲压工艺技术创新案例冲压工艺技术创新案例:智能化自动化冲压机随着制造业的发展,冲压工艺技术也在不断地创新与进步。
本案例介绍的是一种智能化自动化冲压机的创新技术,该技术通过引入人工智能和自动化控制系统,实现了冲压工艺的智能化、自动化和高效化。
往常,传统的冲压机工作过程中,需要人工操作,工作效率较低且存在一定的安全隐患。
而这款智能化自动化冲压机则是通过激光传感器和智能控制系统,实现了对工件的自动识别和自动调整,提高了冲压的准确度和效率。
首先,该冲压机采用了先进的激光传感器技术,能够对工件进行高精度的扫描和测量,识别出工件的几何形状和尺寸。
然后,智能控制系统根据传感器的反馈信号,自动调整和优化工艺参数,以确保冲压过程中工件的质量和尺寸精度。
这一过程不仅节省了人工的测量和调整时间,还提高了冲压的一致性和稳定性。
其次,该冲压机使用了先进的自动化控制系统,实现了整个工作过程的自动化。
操作员只需设置好工艺参数,并将工件放置到冲压机上,然后按下启动按钮,机器就能自动完成所有的冲压操作,大大降低了对操作员的技术要求和劳动强度。
此外,该冲压机还配备了安全保护装置,一旦出现异常情况,如工件误差大、操作错误等,系统会自动停机并报警,确保了操作者的安全。
最后,该冲压机还具备远程监控和数据分析功能。
智能控制系统可以实时监控冲压过程中各项参数的变化,并将数据上传到云平台进行分析和处理。
生产管理人员可以通过电脑或手机随时查看设备的运行状态和生产数据,及时调整和优化工艺参数,提高生产效率和产品质量。
该智能化自动化冲压机的应用在某汽车零部件制造企业中,取得了显著的成果。
相比传统的冲压机,该冲压机实现了全自动化操作,大幅度提高了生产效率,减少了劳动力成本。
同时,冲压产品的质量和尺寸精度也得到了极大的提高,满足了汽车行业对零部件的高质量要求。
总之,智能化自动化冲压机的出现,不仅改变了传统冲压工艺的操作方式,提高了生产效率和产品质量,同时还为冲压工艺的发展带来了新的机遇。
冲压精益改善案例冲压精益改善案例:提高生产效率与降低成本一、案例背景某汽车零部件制造公司主要生产汽车覆盖件、结构件等产品,其中冲压工艺是生产过程中的重要环节。
然而,在过去的几年中,公司面临着生产效率低下、成本高昂的问题。
为了解决这些问题,公司决定引入精益生产理念,对冲压生产线进行全面改善。
二、问题分析在引入精益生产之前,公司对冲压生产线进行了详细的问题分析。
主要问题包括:1. 设备布局不合理,物料流转不顺畅;2. 生产线不平衡,部分工序产能过剩,部分工序等待时间过长;3. 员工操作不规范,导致产品质量不稳定;4. 设备维护不到位,故障率较高。
三、改善措施针对以上问题,公司采取了以下改善措施:1. 对设备布局进行优化,实现物料流转的顺畅。
通过调整设备布局,减少物料在生产线上的搬运距离和时间,提高生产效率。
2. 调整生产线平衡,提高产能。
对各工序进行产能评估,调整设备配置和工艺流程,使各工序产能基本平衡,减少等待时间。
3. 制定操作规范,提高员工操作水平。
通过培训和指导,使员工掌握正确的操作方法,提高产品质量稳定性。
4. 加强设备维护保养,降低故障率。
建立设备维护保养制度,定期对设备进行检查和保养,减少设备故障对生产的影响。
四、实施效果经过一段时间的改善实施,公司取得了以下成果:1. 生产效率提高:通过优化设备布局和调整生产线平衡,生产效率提高了30%。
2. 成本降低:改善后,减少了不必要的浪费和等待时间,降低了生产成本。
3. 产品质量提升:通过规范员工操作和提高设备维护保养水平,产品质量得到了显著提升。
4. 员工满意度提高:改善后的生产线更加人性化和高效,提高了员工的工作满意度和归属感。
5. 企业竞争力增强:通过精益改善,公司在汽车零部件市场上获得了更高的竞争力。
客户对公司的产品和服务更加满意,订单量不断增加。
五、总结与展望通过本次冲压精益改善案例的实施,公司成功地提高了生产效率、降低了成本、提升了产品质量、提高了员工满意度,并增强了企业的竞争力。

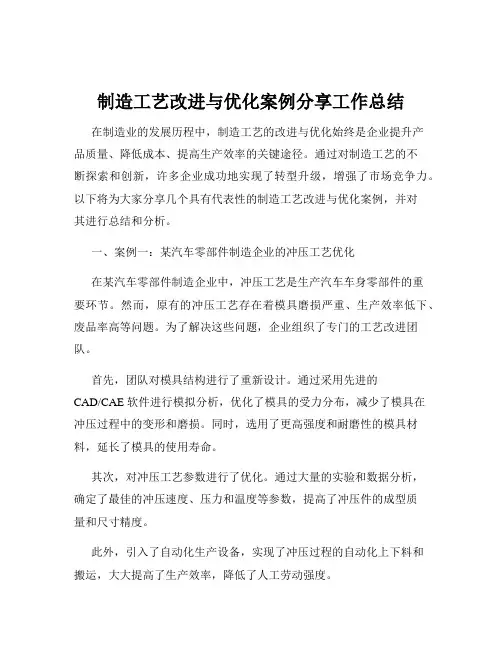

制造工艺改进与优化案例分享工作总结在制造业的发展历程中,制造工艺的改进与优化始终是企业提升产品质量、降低成本、提高生产效率的关键途径。
通过对制造工艺的不断探索和创新,许多企业成功地实现了转型升级,增强了市场竞争力。
以下将为大家分享几个具有代表性的制造工艺改进与优化案例,并对其进行总结和分析。
一、案例一:某汽车零部件制造企业的冲压工艺优化在某汽车零部件制造企业中,冲压工艺是生产汽车车身零部件的重要环节。
然而,原有的冲压工艺存在着模具磨损严重、生产效率低下、废品率高等问题。
为了解决这些问题,企业组织了专门的工艺改进团队。
首先,团队对模具结构进行了重新设计。
通过采用先进的CAD/CAE 软件进行模拟分析,优化了模具的受力分布,减少了模具在冲压过程中的变形和磨损。
同时,选用了更高强度和耐磨性的模具材料,延长了模具的使用寿命。
其次,对冲压工艺参数进行了优化。
通过大量的实验和数据分析,确定了最佳的冲压速度、压力和温度等参数,提高了冲压件的成型质量和尺寸精度。
此外,引入了自动化生产设备,实现了冲压过程的自动化上下料和搬运,大大提高了生产效率,降低了人工劳动强度。
通过以上一系列的改进措施,该企业的冲压工艺得到了显著优化。
模具的使用寿命提高了 50%,生产效率提高了 30%,废品率降低了20%,为企业带来了显著的经济效益。
二、案例二:某电子制造企业的 SMT 贴片工艺改进SMT(Surface Mount Technology)贴片工艺是电子制造中的关键工艺之一。
在某电子制造企业中,SMT 贴片工艺存在着贴片精度不高、生产良率低、设备故障率高等问题。
针对贴片精度不高的问题,企业引进了高精度的贴片机,并对贴片程序进行了优化。
通过精确的坐标定位和贴片路径规划,提高了贴片的精度和一致性。
为了提高生产良率,加强了对原材料的质量控制。
严格筛选电子元器件的供应商,确保元器件的质量和可靠性。
同时,优化了 PCB (Printed Circuit Board)板的设计,提高了 PCB 板的可制造性。

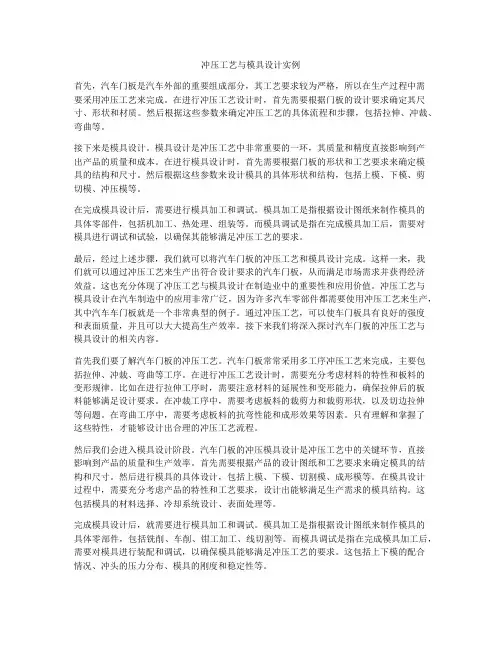

冲压工艺与模具设计实例首先,汽车门板是汽车外部的重要组成部分,其工艺要求较为严格,所以在生产过程中需要采用冲压工艺来完成。
在进行冲压工艺设计时,首先需要根据门板的设计要求确定其尺寸、形状和材质。
然后根据这些参数来确定冲压工艺的具体流程和步骤,包括拉伸、冲裁、弯曲等。
接下来是模具设计。
模具设计是冲压工艺中非常重要的一环,其质量和精度直接影响到产出产品的质量和成本。
在进行模具设计时,首先需要根据门板的形状和工艺要求来确定模具的结构和尺寸。
然后根据这些参数来设计模具的具体形状和结构,包括上模、下模、剪切模、冲压模等。
在完成模具设计后,需要进行模具加工和调试。
模具加工是指根据设计图纸来制作模具的具体零部件,包括机加工、热处理、组装等。
而模具调试是指在完成模具加工后,需要对模具进行调试和试验,以确保其能够满足冲压工艺的要求。
最后,经过上述步骤,我们就可以将汽车门板的冲压工艺和模具设计完成。
这样一来,我们就可以通过冲压工艺来生产出符合设计要求的汽车门板,从而满足市场需求并获得经济效益。
这也充分体现了冲压工艺与模具设计在制造业中的重要性和应用价值。
冲压工艺与模具设计在汽车制造中的应用非常广泛,因为许多汽车零部件都需要使用冲压工艺来生产,其中汽车车门板就是一个非常典型的例子。
通过冲压工艺,可以使车门板具有良好的强度和表面质量,并且可以大大提高生产效率。
接下来我们将深入探讨汽车门板的冲压工艺与模具设计的相关内容。
首先我们要了解汽车门板的冲压工艺。
汽车门板常常采用多工序冲压工艺来完成,主要包括拉伸、冲裁、弯曲等工序。
在进行冲压工艺设计时,需要充分考虑材料的特性和板料的变形规律。
比如在进行拉伸工序时,需要注意材料的延展性和变形能力,确保拉伸后的板料能够满足设计要求。
在冲裁工序中,需要考虑板料的裁剪力和裁剪形状,以及切边拉伸等问题。
在弯曲工序中,需要考虑板料的抗弯性能和成形效果等因素。
只有理解和掌握了这些特性,才能够设计出合理的冲压工艺流程。
冲压磨具结构实用案例分享深入了解成功之道在工业制造领域,冲压磨具是一种常用的工具,用于加工金属板材或条材。
它们的结构设计和使用方式对于冲压过程的高效性和成品质量有着重要的影响。
本文将通过分享几个冲压磨具的实用案例,深入探讨成功的结构设计和使用方法,以期提供一些有益的参考和启示。
案例一:模具结构的细节设计在冲压磨具的设计中,模具结构的细节决定了其加工精度和稳定性。
一家汽车零部件制造厂对其模具结构进行了优化设计,以提高冲压生产线的效率和产品质量。
首先,他们对冲压模具的支撑结构进行了改进。
通过增加支撑点和设置辅助支撑装置,提高了模具在冲压过程中的稳定性,降低了变形和振动的风险。
其次,他们增加了模具的导向装置,使其在加工过程中的移动更加平稳。
通过合理设置滑动道、导向柱和导向套,成功减少了磨具的摩擦和卡紧现象,提高了冲压的精度和效率。
此外,他们还优化了模具的冲堵结构。
通过减小冲孔套的直径和增加冲头的冲击力,他们成功解决了冲堵现象,提高了模具的使用寿命和生产效率。
案例二:磨具材料的选择和应用另一个成功的案例来自一家金属制造企业,他们通过合理选择和应用磨具材料,实现了高效的冲压加工。
首先,他们使用了高硬度和抗磨损的钢材作为磨具的工作面材料。
这种材料具有优异的耐磨性和耐冲击性,能够有效减少磨具在加工过程中的磨损和损坏,提高了使用寿命和生产效率。
其次,他们采用了表面涂层技术来增加磨具的表面硬度和润滑性。
通过使用钛涂层或氮化处理等方法,他们成功减少了磨具与金属板材之间的摩擦力,提高了冲压的稳定性和精度。
此外,他们还使用了先进的磨具润滑剂,以减少磨具与材料之间的摩擦和热量积聚。
这种润滑剂能够有效降低冲压过程中的摩擦阻力,减少磨具的磨损和形变,提高加工的质量和效率。
结论通过以上案例的分享,我们可以看出冲压磨具的结构设计和使用方法对于提高生产线的效率和产品质量至关重要。
在模具结构的设计中,我们应注重细节并进行优化,例如增加支撑点、优化导向装置和冲堵结构等。

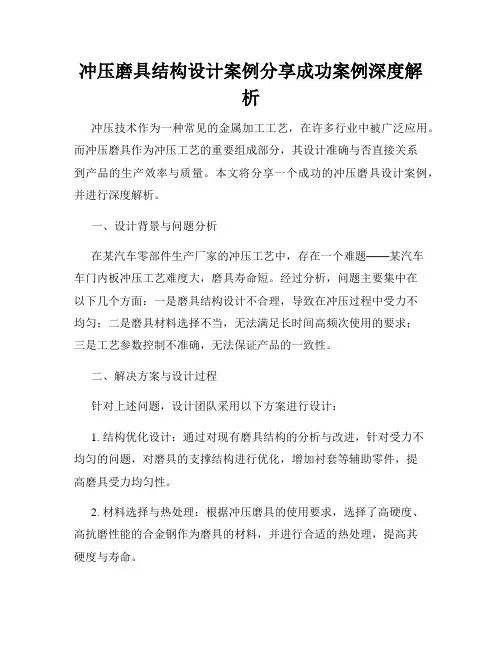

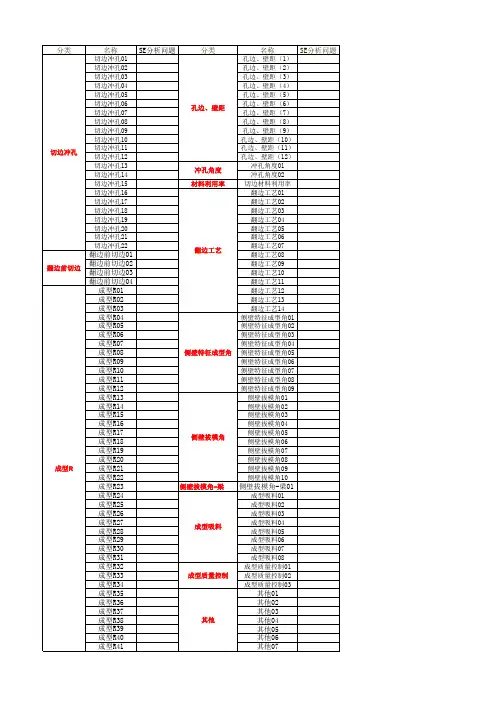

冲压磨具结构设计案例分享成功案例深度解析冲压技术作为一种常见的金属加工工艺,在许多行业中被广泛应用。
而冲压磨具作为冲压工艺的重要组成部分,其设计准确与否直接关系到产品的生产效率与质量。
本文将分享一个成功的冲压磨具设计案例,并进行深度解析。
一、设计背景与问题分析在某汽车零部件生产厂家的冲压工艺中,存在一个难题——某汽车车门内板冲压工艺难度大,磨具寿命短。
经过分析,问题主要集中在以下几个方面:一是磨具结构设计不合理,导致在冲压过程中受力不均匀;二是磨具材料选择不当,无法满足长时间高频次使用的要求;三是工艺参数控制不准确,无法保证产品的一致性。
二、解决方案与设计过程针对上述问题,设计团队采用以下方案进行设计:1. 结构优化设计:通过对现有磨具结构的分析与改进,针对受力不均匀的问题,对磨具的支撑结构进行优化,增加衬套等辅助零件,提高磨具受力均匀性。
2. 材料选择与热处理:根据冲压磨具的使用要求,选择了高硬度、高抗磨性能的合金钢作为磨具的材料,并进行合适的热处理,提高其硬度与寿命。
3. 工艺参数调整:通过对冲压过程中的工艺参数进行调整,如冲床力度、冲击次数等,保证整个冲压过程的稳定性和可控性,提高产品的一致性。
三、设计案例的成功效果经过上述设计方案的实施,该汽车零部件生产厂家取得了明显的成效。
具体表现在以下几个方面:1. 提高磨具使用寿命:优化后的磨具结构能够均匀分布冲击力,减少了局部磨损的可能性,有效延长了磨具的使用寿命。
2. 降低生产成本:通过选用合适的材料和热处理工艺,减少了磨具更换频率,降低了生产成本。
3. 提高产品质量:通过调整工艺参数,保证了冲压产品的一致性,减少了因工艺参数不准确而导致的质量问题。
4. 提高生产效率:由于磨具使用寿命的提高,减少了磨具更换的频率,降低了停机时间,从而提高了生产效率。
四、深度解析与经验总结通过这个成功的冲压磨具设计案例,我们可以得出以下经验总结:1. 结构设计的重要性:合理优化磨具结构,能够改善受力分布情况,提高磨具使用寿命。

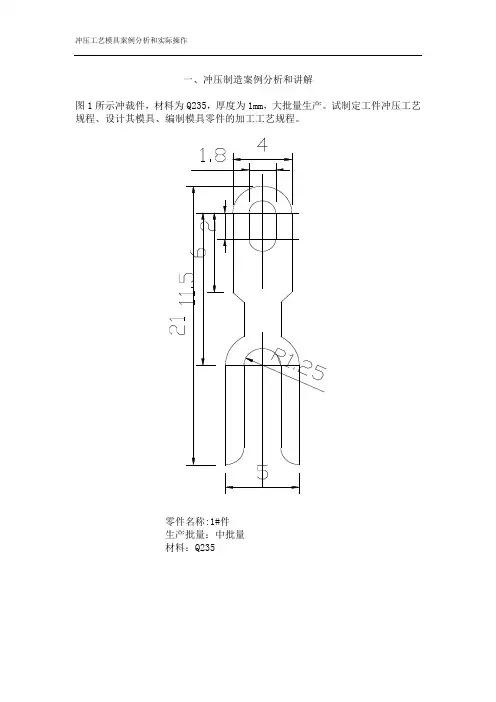

一、冲压制造案例分析和讲解图1所示冲裁件,材料为Q235,厚度为1mm,大批量生产。
试制定工件冲压工艺规程、设计其模具、编制模具零件的加工工艺规程。
零件名称:1#件生产批量:中批量材料:Q235一、冲压件工艺分析2. 工艺方案及模具结构类型3. 排样设计4.冲压力与压力中心计算工件如图找到坐标计算得24*12+60*0+24*12+14.5*24+38.6*27.97+14.5*24+31.4*12+31.4*12Y= ——————————————————————————————=2.5 24+60+24+14.5+38.5+14.5+34.1+31.4X=8.35.工作零件刃口尺寸计算落料部分以落料凹模为基准计算 ,落料凸模按间隙值配制;冲孔部分以冲孔凸模为基准计算,冲孔凹模按间隙值配制。
既以落料凹模、冲孔凸模为基准,凸凹模按间隙值配制。
刃口尺寸计算见表1。
表 1 刃口尺寸计算6.工作零件结构尺寸7.其它模具零件结构尺寸根据倒装复合模形式特点: 凹模板尺寸并查标准JB/T-6743.1-94,确定其它模具模板尺寸列于表2:根据模具零件结构尺寸 ,查标准GB/T2855.5-90选取后侧导柱125×25标准模架一副。
8.冲床选用根据总冲压力 F总=352KN,模具闭合高度,冲床工作台面尺寸等,并结合现有设备,选用J23-63开式双柱可倾冲床,并在工作台面上备制垫块。
其主要工艺参数如下:公称压力:1630KN滑块行程: 120mm行程次数: 60 次∕分最大闭合高度: 140mm连杆调节长度: 50mm工作台尺寸(前后×左右): 63*639.冲压工艺规程切料63*25的板料排样图设计10.模具总装配图图 4 模具装配图11.模具零件图上模座下模座凹模凸模垫板下模座板卸料板卸料螺钉挡料销螺钉导套凹模垫板1. 主要模具零件加工工艺过程落料凹模加工工艺过程材料 :Gr12 硬度 : 60 ~ 64 HRC冲孔凸模加工工艺过程材料: T10A 硬度: 56 ~ 60HRC凸凹模加工工艺过程材料 :Gr12 硬度 : 60 ~ 64 HRC凸模固定板加工工艺过程材料 :45# 硬度 : 24 ~ 28 HRC凸凹模固定板加工工艺过程材料 :45# 硬度 : 24 ~ 28 HRC卸料板加工工艺过程材料 :45# 硬度 : 24 ~ 28 HRC上垫板加工工艺过程材料 :T8A 硬度 : 54 ~ 58 HRC下垫板加工工艺过程材料 :T8A 硬度 : 54 ~ 58 HRC空心垫板加工工艺过程材料 :45# 硬度 : 24 ~ 28 HRC上模座加工工艺过程材料 :HT200下模座加工工艺过程材料: HT200推件块加工工艺过程材料 :45# 硬度 : 24 — 28 HRC2. 加工过程:详见素材资源库中的视频。

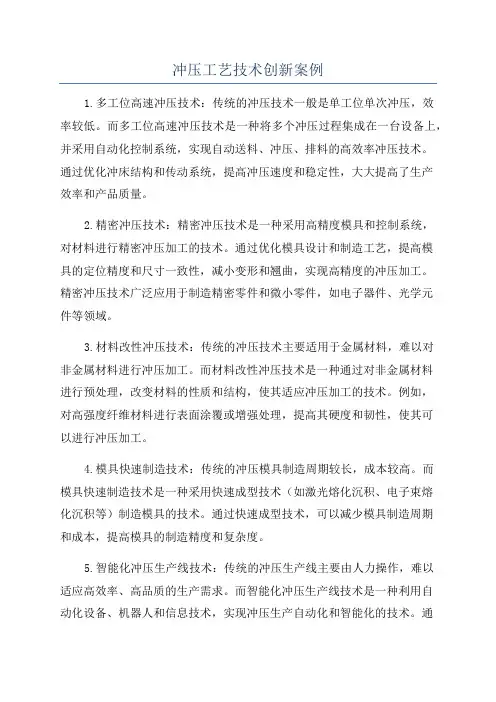

冲压工艺技术创新案例1.多工位高速冲压技术:传统的冲压技术一般是单工位单次冲压,效率较低。
而多工位高速冲压技术是一种将多个冲压过程集成在一台设备上,并采用自动化控制系统,实现自动送料、冲压、排料的高效率冲压技术。
通过优化冲床结构和传动系统,提高冲压速度和稳定性,大大提高了生产效率和产品质量。
2.精密冲压技术:精密冲压技术是一种采用高精度模具和控制系统,对材料进行精密冲压加工的技术。
通过优化模具设计和制造工艺,提高模具的定位精度和尺寸一致性,减小变形和翘曲,实现高精度的冲压加工。
精密冲压技术广泛应用于制造精密零件和微小零件,如电子器件、光学元件等领域。
3.材料改性冲压技术:传统的冲压技术主要适用于金属材料,难以对非金属材料进行冲压加工。
而材料改性冲压技术是一种通过对非金属材料进行预处理,改变材料的性质和结构,使其适应冲压加工的技术。
例如,对高强度纤维材料进行表面涂覆或增强处理,提高其硬度和韧性,使其可以进行冲压加工。
4.模具快速制造技术:传统的冲压模具制造周期较长,成本较高。
而模具快速制造技术是一种采用快速成型技术(如激光熔化沉积、电子束熔化沉积等)制造模具的技术。
通过快速成型技术,可以减少模具制造周期和成本,提高模具的制造精度和复杂度。
5.智能化冲压生产线技术:传统的冲压生产线主要由人力操作,难以适应高效率、高品质的生产需求。
而智能化冲压生产线技术是一种利用自动化设备、机器人和信息技术,实现冲压生产自动化和智能化的技术。
通过自动化设备和机器人的协调工作,实现自动送料、自动冲压、自动排料等工序,提高生产效率和产品质量。
以上是几个冲压工艺技术创新案例,这些创新案例在提高产品质量、降低生产成本、节约能源、提高生产效率等方面都起到了积极的作用。
随着科技的不断发展,冲压工艺技术也将继续创新改进,为制造业的发展做出更大的贡献。
冲压工艺与模具设计实例分解冲压工艺与模具设计是机械制造领域中非常重要的技术。
冲压工艺是利用冲床等设备对金属板材进行成型加工的工艺,而模具设计则是为了实现冲压工艺而设计制造的模具。
下面通过一个实例来详细介绍冲压工艺与模具设计的过程。
假设我们要设计制造一个简单的钥匙扣。
首先,需要根据钥匙扣的形状和尺寸确定钥匙扣的设计图纸,并明确所需的材料和厚度。
在完成设计图纸后,可以开始进行工艺规划和模具设计。
第一步是工艺规划。
根据钥匙扣的形状和材料属性,需要确定适合的冲裁方式。
通常,冲裁是最常用的冲压工艺之一、在冲裁过程中,需要先根据钥匙扣的尺寸和形状设计制作冲裁模具。
同时,需要考虑到冲床的选择和冲裁速度等参数。
第二步是冲裁模具设计。
冲裁模具通常由上模、下模和剪切刃组成。
在设计冲裁模具时,需要考虑到钥匙扣的形状和尺寸,以及冲裁力的大小等因素。
同时,还需要合理确定上模和下模的材料选择和加工工艺,保证模具的强度和耐用性。
第三步是模具零件的加工和装配。
根据冲裁模具的设计图纸,可以进行模具零件的加工。
通常,上模和下模是通过锁口和销针进行连接,因此需要进行零件的加工和装配。
第四步是模具试模和修正。
在完成模具的加工和装配后,需要进行试模和修正。
通过试模,可以检验模具的冲裁效果,发现问题并进行修正。
如果发现模具不合格或存在问题,需要根据具体情况进行调整和修正。
第五步是模具调试和优化。
在完成试模和修正后,可以进行模具的调试和优化。
通过模具调试,可以进一步优化冲压过程和提高生产效率。
在模具调试过程中,还需要对冲床进行调试和优化,以确保冲压过程的平稳进行。
通过以上步骤,就可以进行钥匙扣的冲压工艺与模具设计。
在实际应用中,冲压工艺与模具设计可以适用于各种金属材料和形状的产品。
同时,随着科技的不断进步,冲压工艺和模具设计也在不断创新和改进,以满足更加复杂和高要求的产品加工需求。
总之,冲压工艺与模具设计是机械制造领域中重要的技术。
通过合理的工艺规划和模具设计,可以实现高效、精确和可靠的金属板材加工。
冲压过程中的案例分析与启示1. 引言冲压是一种常见的金属加工方法,广泛应用于汽车、家电、电子产品等行业中。
通过对金属板材施加压力,使其在模具中发生塑性变形,从而得到所需形状的工件。
然而,在冲压过程中常常会遇到一些问题,如模具磨损、工件变形等,这些问题会影响生产效率和产品质量。
本文将通过分析冲压过程中的几个实际案例,总结出一些启示和解决方案,以帮助读者更好地理解和应对冲压过程中的问题。
2. 案例分析2.1 模具磨损问题在一家汽车零部件厂中,他们使用同一模具进行大批量的冲压生产。
然而,随着生产数量的增加,他们发现模具磨损越来越严重,导致工件尺寸不准确甚至无法使用。
经过调查和分析,他们发现以下问题:•模具材料选择不当:模具材料应具有良好的耐磨性和硬度,以承受冲压过程中的高压力和摩擦力。
但他们使用的模具材料硬度较低,易受磨损。
•润滑不足:润滑剂在冲压过程中起到减少摩擦和热量的作用,有助于延长模具使用寿命。
然而,他们在使用过程中没有适当地使用润滑剂,导致摩擦增大,模具磨损加剧。
为解决这些问题,他们采取了以下措施:•更换模具材料:选择硬度更高、耐磨性更好的模具材料,使模具能够承受更大的冲压压力,减少磨损。
•加强润滑措施:定期为模具涂抹润滑剂,确保冲压过程中摩擦力的减小,延长模具使用寿命。
2.2 工件变形问题在一家家电制造厂中,他们需要生产大量的金属壳体。
然而,在冲压过程中,他们经常遇到工件变形的问题。
初步分析后,他们发现造成工件变形的原因主要有两点:•材料选择不当:他们使用的金属板材强度较低,容易发生塑性变形。
当施加的压力过大时,金属板材会产生过度变形,导致工件形状不符合要求。
•模具设计缺陷:他们使用的模具结构设计并不合理,模具的支撑部分较弱,无法承受所需的冲压压力,导致工件变形较严重。
为解决这些问题,他们采取了以下措施:•选择合适的金属材料:选用高强度的金属板材,提高工件的抗变形能力。
•优化模具设计:重新设计模具结构,强化模具的支撑部分,确保能够承受所需的冲压压力,减轻工件变形的问题。
冲压磨具结构设计案例分析成功案例的启示与借鉴在冲压加工中,冲压磨具是非常重要的工具之一。
它不仅直接影响产品质量和生产效率,还关系到整个生产线的稳定性和成本控制。
本文通过分析一些成功的冲压磨具设计案例,总结出一些启示和借鉴,以提供给冲压工艺设计师和工装工程师参考。
一、案例一:汽车车身冲压件磨具设计该案例涉及到汽车车身冲压件的磨具设计。
为了实现高质量的冲压加工,并减少生产过程中的杂散变形和损伤,设计师采用了以下几点设计方案:1. 结构刚性优化:通过优化磨具结构,增加钢板厚度和加强磨具内部支撑结构,使磨具的整体刚性增强。
这样可以有效减少因冲击力而导致的磨具的扭曲和变形,保证冲压加工的稳定性。
2. 强化磨具表面处理:磨具的表面经过特殊处理,增加了硬度和耐磨性。
这样可以减少因摩擦而引起的磨损,延长磨具的使用寿命。
3. 优化导向系统:设计师对磨具的导向系统进行了优化,采用了高精度滑块导向和润滑系统。
这样可以确保冲压过程中的导向准确性,减少因导向偏差而导致的磨具损伤。
通过上述的设计方案,该案例中的冲压磨具提供了高质量的冲压加工,并且在长期使用中保持了较好的稳定性和寿命。
二、案例二:家用电器金属壳体冲压件磨具设计该案例涉及到家用电器金属壳体冲压件的磨具设计。
为了提高产品质量和生产效率,设计师采用了以下几点设计方案:1. 精确模具结构设计:通过精确的模具结构设计,确保金属壳体冲压件的尺寸和形状精度。
这可以避免冲压过程中产生的尺寸偏差和变形,保证产品的外观质量。
2. 合理分布冲孔:设计师根据冲压件的形状和结构特点,合理安排冲孔的位置和数量。
这样可以减少冲压过程中的扭力和应力集中,减少磨具的磨损和损伤。
3. 优化润滑系统:针对家用电器金属壳体冲压件的特点,设计师优化了润滑系统。
通过添加适当的润滑剂和优化润滑剂的供应方式,减少摩擦和热量,并提高冲压件的表面光洁度。
通过上述的设计方案,该案例中的冲压磨具实现了高效、稳定的冲压加工,提高了产品质量和生产效率。
冲压工件的工艺分析:工件名称:视频黑白监示器定位脚生产批量:大批量材料:硅青铜Qsi3-1y-0.5材料硅青铜Qsi3-1y-0.5的力学性能见下表表1工件图如图1所示图1一般对于这样的工件通常采用先冲孔、落料,再弯曲的加工方法。
由于该工件的生产批量较大,如果把三道工序按三个工步分开用级进模加工,并采用自动送料装置,这样就可以大大提高工作效率,并减少工作量,节约能源,降低成本,而且可以避免传统的加工方法中须将手伸入模具的问题,对保护操作者安全也很有利。
工件在弯曲线附近有预先冲出的孔ø7和ø3,在弯曲后由于弯曲时材料的流动,会使原来的孔变形。
为了避免出现这种情况,必须使这些孔在变形区以外的部位。
即当t<2mm时,l t由下图知图2因为l=3.5mm>0.5=tl=4.5mm>0.5=t所以孔的分布在变形区以外,弯曲时孔不会发生变形。
对于弯曲的回弹,可以用减小间隙的方法来避免或减小回弹。
该冲压工件的形状较为简单且对称,弯曲部分有R=0.5mm的圆角过度。
除尺寸6-0.2,15.5±0.1有精度要求外,其余尺寸精度要求不高。
材料为Qsi3-1y-0.5硅青铜,其冲压性能较好,故该工件用冲孔、落料、弯曲的级进模。
级进模具有以下特点:1、级进模是多工序冲摸。
在一副模具内,可以包括冲裁、弯曲、成形和拉深等多种多道工序,具有比复合模更高的劳动生产效率。
2、级进模具有操作安全这样一个显著特点,因为手不必进入危险区域。
3、因为工序可以分散,不必集中在一个工位,不存在复合模“最小壁厚”的问题,因而模具强度较高,寿命较长。
4、级进模易于自动化,包括自动送料,自动出件(料),自动叠铆。
5、级进模工件和废料均往下漏,因而可以采用高速压力机生产。
6、使用级进模可以减少压力机,车间面积,半制品运输及仓库面积。
7、级进模较难保持内、外形相对位置的一致性,其原因是内、外形是逐次冲出的,每次冲压都有定位误差。
