项目5 送料小车自动往返的PLC控制
❖ （ 2 ） 输 出 映 像 寄 存 器 的 地 址 分 配 ,S7-200 输出映像寄存器区域有QB0～QB15共16 个字节的存储单元。系统对输出映像寄存器 也是以字节（8位）为单位进行地址分配的。
4
元件功能及地址分配
Company Logo
❖3. 内部标志位存储器（中间继电器）M
❖ 内部标志位存储器，用来保存控制继电器的 中间操作状态，其作用相当于继电器控制中 的中间继电器，内部标志位存储器在PLC中 没有输入/输出端与之对应，其线圈的通断 状态只能在程序内部用指令驱动，其触点不 能直接驱动外部负载，只能在程序内部驱动 输出继电器的线圈，再用输出继电器的触点 去驱动外部负载
控制程序设计调试方法等 基本知识和技能。
Company Logo
Company Logo
5.2
通用PLC识别
31
PLC概述
2
PLC基本组成
3
输入输出接口
4
编程器
Company Logo
31
PLC概述
Company Logo
❖ 西门子S7系列可编程控制器分为S7-400、 S7-300、S7-200三个系列，分别为S7系列 的大、中、小型可编程控制器系统。S7200系列可编程控制器有CPU21X系列， CPU22X系列，其中CPU22X型可编程控制器 提供了4个不同的基本型号，常见的有 CPU221，CPU222，CPU224和CPU226四种基 本型号。
❖ SM0.3：开机进入RUN时，接通一个扫描周期，可 用在启动操作之前，给设备提前预热。
❖ SM0.4：输出占空比为50%的时钟脉冲。当PLC处 于运行状态时，产生周期为1min的时钟脉冲，若将 时钟脉冲信号送入计数器作为计数信号，可起到定时 器的作用。
4
元件功能及地址分配
Company Logo
❖3. 内部标志位存储器（中间继电器）M
❖ 内部标志位存储器，用来保存控制继电器的 中间操作状态，其作用相当于继电器控制中 的中间继电器，内部标志位存储器在PLC中 没有输入/输出端与之对应，其线圈的通断 状态只能在程序内部用指令驱动，其触点不 能直接驱动外部负载，只能在程序内部驱动 输出继电器的线圈，再用输出继电器的触点 去驱动外部负载
控制程序设计调试方法等 基本知识和技能。
Company Logo
Company Logo
5.2
通用PLC识别
31
PLC概述
2
PLC基本组成
3
输入输出接口
4
编程器
Company Logo
31
PLC概述
Company Logo
❖ 西门子S7系列可编程控制器分为S7-400、 S7-300、S7-200三个系列，分别为S7系列 的大、中、小型可编程控制器系统。S7200系列可编程控制器有CPU21X系列， CPU22X系列，其中CPU22X型可编程控制器 提供了4个不同的基本型号，常见的有 CPU221，CPU222，CPU224和CPU226四种基 本型号。
❖ SM0.3：开机进入RUN时，接通一个扫描周期，可 用在启动操作之前，给设备提前预热。
❖ SM0.4：输出占空比为50%的时钟脉冲。当PLC处 于运行状态时，产生周期为1min的时钟脉冲，若将 时钟脉冲信号送入计数器作为计数信号，可起到定时 器的作用。
工业机器人应用编程(华数)-初级---项目五-工业机器人装配操作与编程
3) 分别打开新建好的程序，进行指令添加。
任务实施
四、参考程序
五、运行程序
在手动T1模式下，加载主程序“DJZP01”，若无报警证明程序不存在语法问题，接下来切换至单步模式下，
以20%速度倍率执行程序，根据运动规划逐行检验程序可行性。
在自动AUTO模式下，加载主程序“DJZP01”，以20%速度倍率执行程序，完成一套电机装配流程。
点位说明 机器人工作准备 电机壳体取料位置 电机转子取料位置 电机盖板取料位置 电机仓库放料位置
过渡点 取直口夹具位置
过渡点 单吸盘夹具锁紧位
过渡点 过渡点 过渡点 过渡点 过渡点 过渡点 过渡点 装配位置 装配位置 装配位置 装配位置 装配位置 取料位 过渡点 过渡点 过渡点 增量
任务实施
一、电机装配程序的运动规划 2.电机装配路径规划
程序指令 UTOOL_NUM=1
LP[1] LP[2] UTOOL_NUM=2 LP[1] LP[2]
激活 1号工具坐标系 以 1号工具坐标系为执行点运动至 P[1] 以 1号工具坐标系为执行点运动至 P[2] 激活 2号工具坐标系 以 2号工具坐标系为执行点运动至 P[1] 以 2号工具坐标系为执行点运动至 P[2]
功能 快换松 快换紧 夹具松 夹具紧
吸盘
任务实施
为方便后续编程调试，需要对机器人 IO 接线、定义并进行测试。IO 测试操作步骤： 1)在主菜单中选择显示-> 输入/输出端-> 数字输出端；
2) 根据表5-1 点 击 选 择 特 定 的 输 出 端 ，通过界面右边“值”按键对IO进行强制操作； 3) 观察机器人TCP末端夹具吸合状态。（需打开设备气源）； 4) 若机器人IO信号与实际接线不符，请以实际接线为准。 机器人IO测试结束后，对华数HSR-J603工业机器人备用按键进行配置。根据考证平台机器人IO分配表， 分别对辅助按键进行配置见表5-2，并测试。
任务实施
四、参考程序
五、运行程序
在手动T1模式下，加载主程序“DJZP01”，若无报警证明程序不存在语法问题，接下来切换至单步模式下，
以20%速度倍率执行程序，根据运动规划逐行检验程序可行性。
在自动AUTO模式下，加载主程序“DJZP01”，以20%速度倍率执行程序，完成一套电机装配流程。
点位说明 机器人工作准备 电机壳体取料位置 电机转子取料位置 电机盖板取料位置 电机仓库放料位置
过渡点 取直口夹具位置
过渡点 单吸盘夹具锁紧位
过渡点 过渡点 过渡点 过渡点 过渡点 过渡点 过渡点 装配位置 装配位置 装配位置 装配位置 装配位置 取料位 过渡点 过渡点 过渡点 增量
任务实施
一、电机装配程序的运动规划 2.电机装配路径规划
程序指令 UTOOL_NUM=1
LP[1] LP[2] UTOOL_NUM=2 LP[1] LP[2]
激活 1号工具坐标系 以 1号工具坐标系为执行点运动至 P[1] 以 1号工具坐标系为执行点运动至 P[2] 激活 2号工具坐标系 以 2号工具坐标系为执行点运动至 P[1] 以 2号工具坐标系为执行点运动至 P[2]
功能 快换松 快换紧 夹具松 夹具紧
吸盘
任务实施
为方便后续编程调试，需要对机器人 IO 接线、定义并进行测试。IO 测试操作步骤： 1)在主菜单中选择显示-> 输入/输出端-> 数字输出端；
2) 根据表5-1 点 击 选 择 特 定 的 输 出 端 ，通过界面右边“值”按键对IO进行强制操作； 3) 观察机器人TCP末端夹具吸合状态。（需打开设备气源）； 4) 若机器人IO信号与实际接线不符，请以实际接线为准。 机器人IO测试结束后，对华数HSR-J603工业机器人备用按键进行配置。根据考证平台机器人IO分配表， 分别对辅助按键进行配置见表5-2，并测试。
项目五 输送单元的安装与调试
第五章输送单元的安装与调试5.1输送单元的结构输送单元是YL-335A系统中最为重要同时也是承担任务最为繁重的工作单元。
该单元主要完成驱动它的抓取机械手装置精确定位到指定单元的物料台，在物料台上抓取工件，把抓取到的工件输送到指定地点然后放下的功能。
同时，该单元在PPI网络系统中担任着主站的角色，它接收来自按钮/指示灯模块的系统主令信号，读取网络上各从站的状态信息，加以综合后，向各从站发送控制要求，协调整个系统的工作。
输送单元由抓取机械手装置、步进电机传动组件、PLC模块、按钮/指示灯模块和接线端子排等部件组成。

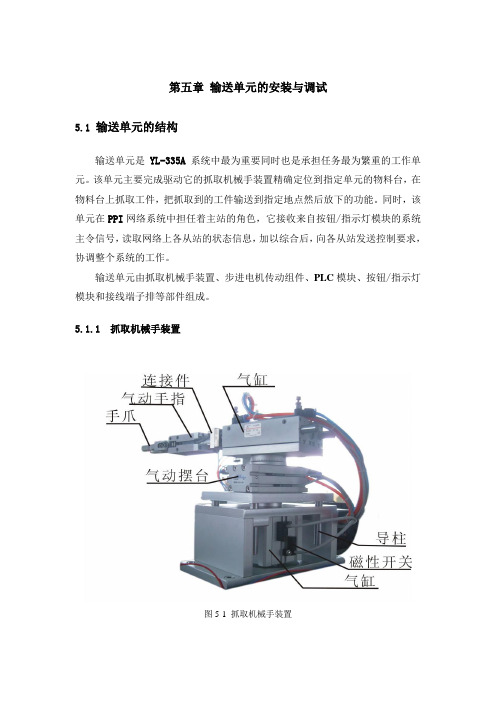

5.1.1 抓取机械手装置图5-1 抓取机械手装置具体构成如下：1．气动手爪：双作用气爪由一个二位五通双向电控阀控制，带状态保持功能用于各个工作站抓物搬运。
双向电控阀工作原理和双稳态触发器类似即输出状态由输入状态决定，如果输出状态确认了即使无输入状态双向电控阀一样保持被触发前的状态。
2．双杆气缸：双作用气缸由一个二位五通单向电控阀控制，用于控制手爪伸出缩回3．回转气缸：双作用气缸由一个二位五通单向电控阀控制，用于控制手臂正反向90度旋转，气缸旋转角度可以任意调节范围0—180度，调节通过节流阀下方两颗固定缓冲器进行调整。
4．提升气缸：双作用气缸由一个二位五通单向电控阀控制，用于整个机械手提升下降以上气缸运行速度快慢由进气口节流阀调整进气量进行速度调节。
5.1.2 按钮/指示灯模块该模块放置在抽屉式模块放置架上，模块上安装的所有元器件的引出线均连接到面板上的安全插孔，面板布置如图5-3所示。
图5-3 按钮/指示灯模块按钮/指示灯模块内安装了按钮/开关，指示灯/蜂鸣器和开关稳压电源等三类元器件，具体如下：⑴按钮/开关：急停按钮1只，转换开关2只，复位按钮黄、绿、红各1只，自锁按钮黄、绿、红各1只。
⑵指示灯/蜂鸣器：24V指示灯黄、绿、红各2只，蜂鸣器1只。
⑶开关稳压电源：DC 24 V/6 A、12 V/2 A各一组。
任务五-PMC控制与应用
分割1 分割2
SUB2
分割n
• 如果第一级程序较长，那么总的执行时间 就会延长。因此编制的第一级程序应尽可 能短。
• 一般第一级程序仅处理短脉冲信号。这些 信号包括急停、坐标轴超程、外部减速、 跳步、到达测量位置和进给暂停信号。
• 程序编制完成后，在向CNC的调试RAM中传送时，第二 级程序被自动分割。第二级程序的分割是为了执行第一级 程序。当分割数为n时，程序的执行过程如图所示。
X123.7
位号（0到7） 地址号（字母后四位数以内）
编制PMC程序时所需的地址
接口地址分配： • CNC→PMC相关信号：地址为F0到F255 • PMC→CNC相关信号：地址为G0到G255 • PMC与机床（MT）之间的地址： ➢ 当使用I/O Link时：PMC→MT：地址从Y0到Y127。
• 主要的结构化编程方法有三种：子程序、 嵌套、条件分支。
PMC基本指令
• PMC指令分为基本指令和功能指令两种类 型。
• 基本指令是在设计顺序程序时最常用的指 令，它们执行一位运算，例如AND或OR， 共有14种。
PMC语言及编程
顺序程序的设计方法有两种： • 一种是使用助记符语言（RD，AND，OR等PMC指令），
由于PMC顺序控制由软件来实现，所以和一般的继电 器电路的工作原理不尽相同。
• 在一般的继电器控制电路中，各继电器在时间上完全可以 同时动作。在下图所示的电路中，当继电器A动作时，继 电器D和E可同时动作。在PMC顺序控制中，各个继电器 依次动作，当继电器A动作时，继电器D首先动作，然后 继电器E才动作。即各个继电器按梯形图中的顺序动作。
接口地址
• 地址用来区分信号。不同的地址分别对应机床侧 的输入/输出信号、CNC侧的输入/输出信号、内 部继电器、计数器、计时器、保持型继电器和数 据表。PMC程序中主要使用四种类型的地址。
数控编程与加工项目5数控铣削级进模-子程序分层铣削
层厚计算
子程序平移、分层铣削
分层子程序O513
O513 ；
N10 G91Z－5；
N20 M98P512; N30 M99；
子程序
粗加工一层厚度5，拟定分3层； 精加工改为Z－15，在上一级
程 序中调用
调用X-Y平面子程序
子程序结束
5、主程序
O51；
N10
G90G54G00X-70Y40F80S450M03；
子程序平移模型1→2→3→4→5→6→2。 用G91增量编程。 凸台间距——“头=“尾=“桥梁”——起连 接作用，必须要有，这也是子程序平移加工 编程的关键。
平移模型
平移凸台子程序O511
O511； N10 G91G01X30； N20 G03X5Y5R5； N30 G01Y50； N40 G03X-10I-5； N50 G01Y-50； N60 G03X5Y-5R5； N70 M99；
N30 G90G01X60；
点7
N40 G00Y16；
点8
N50 G01X26Y38；
点9
ቤተ መጻሕፍቲ ባይዱ
N60 G00X-26；
点10
N70 G01X-60Y16；
点11
N80 G00G40X-70Y-40；
点0，取消刀补，与起点重合
N90 M99；
子程序结束
4、分层子程序
子程序平移、分层铣削

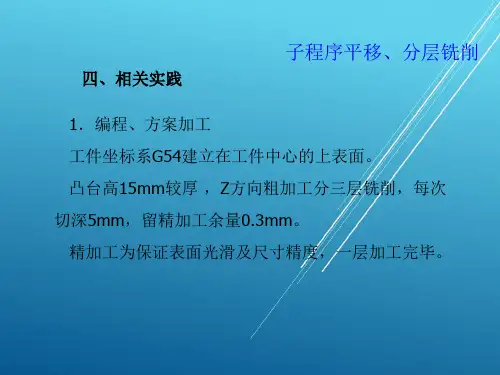

XY平面子程序加一个“头—桥梁”“G91Z-5；”组成分层子程序， Z方向下降一个深度5（层厚度）后，加工一层X-Y平面多余材料。
拟定刀具在点1 2点 3点 4点 5点 6点 2点 子程序结束
3、XY平面子程序
在加工 平面内 要强迫 起点和 终点重 合。
循环代码篇5调用子程序车削梯形螺纹
O0003 G00 U-0.3； M98 P0006； M99；
③半精车梯形螺纹的子程序
半精车梯形螺纹，X轴方向增量进刀0.15mm（直径值），调用 了8次该子程序，直径减小0.15×8=1.2mm；该子程序为O00பைடு நூலகம்4。
O0004 G00 U-0.15； M98 P0006； M99；
④精车梯形螺纹的子程序
任务五 《调用子程序车削梯形螺纹》

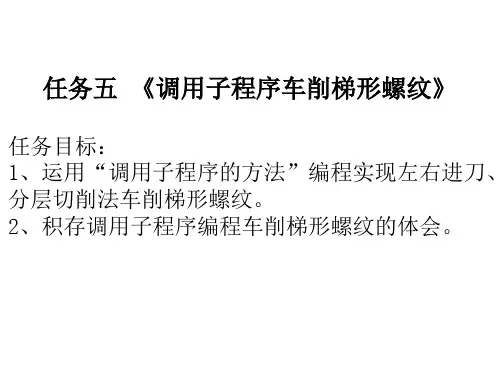

任务目标： 1、运用“调用子程序的方法”编程实现左右进刀、 分层切削法车削梯形螺纹。 2、积存调用子程序编程车削梯形螺纹的体会。
数控车削任务：
数控车削图所示的零件，其中梯形螺纹为Tr36×6， 毛坯为Ф40mm×105mm的45钢。
一、分析零件图
1、此图零件尺寸精度：所有尺寸均为自由公差。未注倒角
C2。形位精度：没有要求。无其它技术要求。 2、梯形螺纹的运算式及其参数值
运算：公制梯形螺纹Tr36×6的基本要素尺寸
二、安排加工步骤（参考）
1、车削图示工件右端：
①装夹毛坯，毛坯伸出部分长度略大于30mm，车端面。 ②用G90代码编程，粗车Ф20轴段。 ③用G01代码编程，精车Ф20轴段，倒角C2。 2、装夹毛坯外圆，车端面，保证总长100mm，钻中心孔。 3、车削图示工件左端：
夹具： 三爪卡盘、顶尖。
4、挑选车削用量
（1）背吃刀量 ap
车削外圆：粗车背吃刀量1mm。粗车最后一刀，留精车余量 0.6mm（直径）。车削螺纹：粗车背吃刀量0.5、0.3；半精车 背吃刀量0.15；精车0.05。
（2）切削速度 vc
转变为转速 n ，车削外圆暂定为800～1200r/min。车削梯形螺
2、子程序
①粗车梯形螺纹的子程序 粗车梯形螺纹，X轴方向增量进刀0.5mm（直径值），调用了6 次该子程序，直径减小0.5×6=3mm；该子程序为O0002。
③半精车梯形螺纹的子程序
半精车梯形螺纹，X轴方向增量进刀0.15mm（直径值），调用 了8次该子程序，直径减小0.15×8=1.2mm；该子程序为O00பைடு நூலகம்4。
O0004 G00 U-0.15； M98 P0006； M99；
④精车梯形螺纹的子程序
任务五 《调用子程序车削梯形螺纹》
任务目标： 1、运用“调用子程序的方法”编程实现左右进刀、 分层切削法车削梯形螺纹。 2、积存调用子程序编程车削梯形螺纹的体会。
数控车削任务：
数控车削图所示的零件，其中梯形螺纹为Tr36×6， 毛坯为Ф40mm×105mm的45钢。
一、分析零件图
1、此图零件尺寸精度：所有尺寸均为自由公差。未注倒角
C2。形位精度：没有要求。无其它技术要求。 2、梯形螺纹的运算式及其参数值
运算：公制梯形螺纹Tr36×6的基本要素尺寸
二、安排加工步骤（参考）
1、车削图示工件右端：
①装夹毛坯，毛坯伸出部分长度略大于30mm，车端面。 ②用G90代码编程，粗车Ф20轴段。 ③用G01代码编程，精车Ф20轴段，倒角C2。 2、装夹毛坯外圆，车端面，保证总长100mm，钻中心孔。 3、车削图示工件左端：
夹具： 三爪卡盘、顶尖。
4、挑选车削用量
（1）背吃刀量 ap
车削外圆：粗车背吃刀量1mm。粗车最后一刀，留精车余量 0.6mm（直径）。车削螺纹：粗车背吃刀量0.5、0.3；半精车 背吃刀量0.15；精车0.05。
（2）切削速度 vc
转变为转速 n ，车削外圆暂定为800～1200r/min。车削梯形螺
2、子程序
①粗车梯形螺纹的子程序 粗车梯形螺纹，X轴方向增量进刀0.5mm（直径值），调用了6 次该子程序，直径减小0.5×6=3mm；该子程序为O0002。
FX5U PLC的应用指令及应用
Page: 37
五、结构化指令
• FOR~NEXT指令
示例
X0=1,执行 CJ指令
Date: 2023/8/25
Page: 38
五、结构化指令
• 指令应用示例
控制 要求
用X0、X1控制Y0输出，当X1X0=00时，Y0为 OFF ； 当 X1X0=01 时 ， Y0 以 1.2s 周 期 闪 烁 ； 当 X1X0=10时，Y0以3s的周期闪烁；当X1X0=11时， Y0为ON。
• 编程练习
[任务实施]
Date: 2023/8/25
Page: 21
四、程序流程控制指令
• 程序分支指令
该类指令用于用于执行同一程序文件内指定的指针
指令 属性
编号的程序，可以缩短周期扫描时间。CJ是连续执 行指令、CJP是脉冲执行指令，(P)是跳转目标的指 针编号；CJ(P)跳转的目标是指针(P)编号所指定的
指令 说明
Date: 2023/8/25
Page: 28
四、程序流程控制指令
• 程序执行控制指令
指令 应用
Date: 2023/8/25
程序执行控制指令
指令 应用
Date: 2023/8/25
Page: 30
四、程序流程控制指令
• 程序执行控制指令
指令 应用
Date: 2023/8/25
Page: 35
五、结构化指令
• FOR~NEXT指令
✓ FOR-NEXT指令的重复次数(n)可在1-32767的范围内指
指
定 ； 如 果 指 定 为 (-32768-0) 的 情 况 下 ， 将 视 为 与
令
(n)=1相同的处理。
说 ✓ 当不希望执行FOR-NEXT指令之间的处理时，可采用CJ
机器人技术及应用课件项目5 三菱RV-3SD工业机器人
图5-2 工业机器人系统组成示意图 1为电源变压器：用于完成不同制式电源的转换。 2为气源：提供系统动作过程中的空气动力。 3为机械手：机械手是一台六自由度的工业机器人。 4为控制器：控制机器人的运行。
机器人技术及应用 • 2.工业机器人的控制方式
• 工业机器人的控制方式包含示教再现控制和位置控制两种。 • 示教再现控制：给出启动命令后，系统从存储单元中读出信 息并送到控制装置，控制装置发出控制信号，由驱动机构控制机 械手在一定精度范围内按照存储单元中的内容完成各种动作。 • 位置控制：工业机器人的位置控制方式包含点位控制和连续 路径控制两种。点位控制方式只控制机器人运动的起点和终点位 置，而不关心这两点之间的运动轨迹。连续路径控制方式不仅要 求机器人以一定的精度达到目标点，而且对移动轨迹也有一定精 度要求，例如机器人喷漆、弧焊等操作。连续路径控制方式的实 现是以点位控制为基础的，在每两个点之间进行满足精度要求的 轨迹插补运算即可实现轨迹的连续化。
机器人技术及应用
• 7）功能键（FUNCTION）：进行各菜单中的功能切换。可执行 的功能显示在画面下方。 • 8）伺服ON键（SERVO）：在握住有效开关的状态下按压此键 ，将进行机器人的伺服电源供给。 • 9）监视键（MONITOR）：变为监视模式，显示监视菜单。如 果再次按压，将返回至前一个画面。 • 10）执行键（EXE）：确定输入操作。 • 11）出错复位按钮（RESET）：对发生中的错误进行解除。 • 12）有效开关：示教单元有效时，使机器人动作的情况下，在 握住此开关的状态下，操作将有效（采用三位置开关）
机器人技术及应用
• 2. 显示示教器菜单及窗口 • 将示教单元的有效/无效开关置于有效。按压任意按 键，显示菜单画面（如图5-9）。菜单有5种类型：管 理-编辑、运行、参数、原点-制动、设置-初始化。
机器人技术及应用 • 2.工业机器人的控制方式
• 工业机器人的控制方式包含示教再现控制和位置控制两种。 • 示教再现控制：给出启动命令后，系统从存储单元中读出信 息并送到控制装置，控制装置发出控制信号，由驱动机构控制机 械手在一定精度范围内按照存储单元中的内容完成各种动作。 • 位置控制：工业机器人的位置控制方式包含点位控制和连续 路径控制两种。点位控制方式只控制机器人运动的起点和终点位 置，而不关心这两点之间的运动轨迹。连续路径控制方式不仅要 求机器人以一定的精度达到目标点，而且对移动轨迹也有一定精 度要求，例如机器人喷漆、弧焊等操作。连续路径控制方式的实 现是以点位控制为基础的，在每两个点之间进行满足精度要求的 轨迹插补运算即可实现轨迹的连续化。
机器人技术及应用
• 7）功能键（FUNCTION）：进行各菜单中的功能切换。可执行 的功能显示在画面下方。 • 8）伺服ON键（SERVO）：在握住有效开关的状态下按压此键 ，将进行机器人的伺服电源供给。 • 9）监视键（MONITOR）：变为监视模式，显示监视菜单。如 果再次按压，将返回至前一个画面。 • 10）执行键（EXE）：确定输入操作。 • 11）出错复位按钮（RESET）：对发生中的错误进行解除。 • 12）有效开关：示教单元有效时，使机器人动作的情况下，在 握住此开关的状态下，操作将有效（采用三位置开关）
机器人技术及应用
• 2. 显示示教器菜单及窗口 • 将示教单元的有效/无效开关置于有效。按压任意按 键，显示菜单画面（如图5-9）。菜单有5种类型：管 理-编辑、运行、参数、原点-制动、设置-初始化。
项目五螺纹加工任务四G76内螺纹
数控一体化授课教案授课课题：项目5、螺纹加工G76目的要求：1、掌握螺纹加工指令G92的使用范围及编程技能技巧。
2、掌握内/外圆柱、圆锥的粗、精加工程序设计思想。
3、能合理选择数控车削加工的切削用量。
4、培养学生独立操作能力。
操作要领：4、掌握螺纹程序校验的方法和步骤。
注意事项：（1）装螺纹刀时，刀尖必须与工件轴线等高，刀两侧刃角平分线与工件轴线垂直。
（2）螺纹切削时必须采用专用的螺纹刀具，螺纹车刀角度的选取决定螺纹牙型。
使用工具、材料、设备：GSK980数控车床教研室主任审阅签名：教务处复查签名：教学系检签名：板书：重点：难点：A、组织教学1）考勤、检查学生出勤情况2）检查工装学生工帽穿戴情况精神状态3）宣布授课内容及有关要求B、入门指导巩固复习上节课所讲内容并进行提问，引入新课。
课题螺纹加工G76在普通车床上经常加工带螺纹的轴套类零件，但需要熟练的手工操作技能，在数控上通过一个简单的指令就可以完成加工螺纹时所有的动作，如果能合理选用指令中各参数值，同样可以到达螺纹的加工要求。
一、的目的和要求：1、掌握螺纹加工指令G76的使用范围及编程技能技巧。
2、掌握内/外圆柱、圆锥的粗、精加工程序设计思想。
3、能合理选择数控车削加工的切削用量。
4、掌握螺纹程序校验的方法和步骤。
5、培养学生独立操作能力。
6、熟练运用仿真软件的模拟加工。
二、器具及材料的准备一、数控车床（系统：FANUC 0i）。
二、游标卡尺、千分尺、扳手、铁屑刷、垫片、螺纹环规等。
三、60°外螺纹刀、切槽刀。
四、宇龙（宇航）仿真软件（系统：FANUC 0i）。
三、基础知识七、多重螺纹切削循环G76指令格式：G76 P（m）（r）（a） Q（△dmin） R（d）；G76 X（U） Z（W） R（i） P（k） Q（△d） F（I）；指令功能：通过多次螺纹粗车、螺纹精车完成规定牙高（总切深）的螺纹加工，如果定义的螺纹角度不为0°，螺纹粗车的切入点由螺纹牙顶逐步移至螺纹牙底，使得相邻两牙螺纹的夹角为规定的螺纹角度。
公路勘测技术教学 考核方案

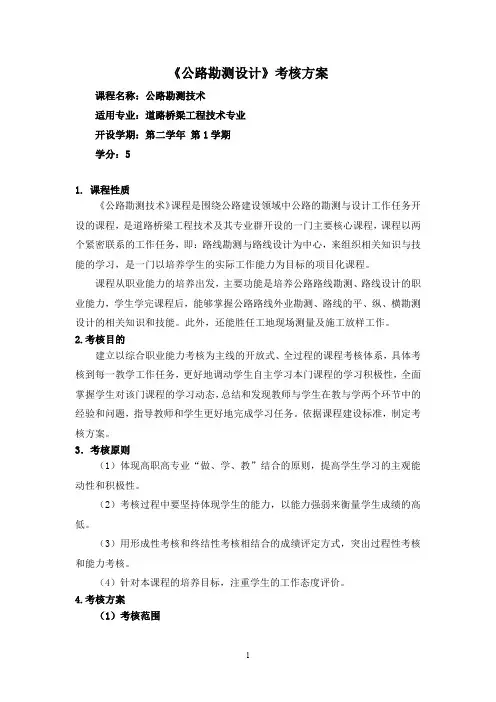

《公路勘测设计》考核方案课程名称：公路勘测技术适用专业：道路桥梁工程技术专业开设学期：第二学年第1学期学分：51.课程性质《公路勘测技术》课程是围绕公路建设领域中公路的勘测与设计工作任务开设的课程，是道路桥梁工程技术及其专业群开设的一门主要核心课程，课程以两个紧密联系的工作任务，即：路线勘测与路线设计为中心，来组织相关知识与技能的学习，是一门以培养学生的实际工作能力为目标的项目化课程。
课程从职业能力的培养出发，主要功能是培养公路路线勘测、路线设计的职业能力，学生学完课程后，能够掌握公路路线外业勘测、路线的平、纵、横勘测设计的相关知识和技能。
此外，还能胜任工地现场测量及施工放样工作。
2.考核目的建立以综合职业能力考核为主线的开放式、全过程的课程考核体系，具体考核到每一教学工作任务，更好地调动学生自主学习本门课程的学习积极性，全面掌握学生对该门课程的学习动态，总结和发现教师与学生在教与学两个环节中的经验和问题，指导教师和学生更好地完成学习任务。
依据课程建设标准，制定考核方案。
3．考核原则（1）体现高职高专业“做、学、教”结合的原则，提高学生学习的主观能动性和积极性。
（2）考核过程中要坚持体现学生的能力，以能力强弱来衡量学生成绩的高低。
（3）用形成性考核和终结性考核相结合的成绩评定方式，突出过程性考核和能力考核。
（4）针对本课程的培养目标，注重学生的工作态度评价。
4.考核方案（1）考核范围《公路勘测设计》考核范围：以道路桥梁工程技术专业《公路勘测设计》课程标准中规定的工作任务下的教学内容（详见授课计划）进行考核。
（2）考核目标层次本考核方案以学习情境为序，考核目标按教学单元分为综合运用（A）、操作（B）、掌握（C）、理解（D）四个层次进行。
综合运用（A）：综合运用所学的《公路勘测设计》基础知识去分析和解决公路勘测过程中出现的较为复杂的问题。
要求学生在对基础知识和基本技能掌握的基础上，有较强的综合运用知识的能力。
