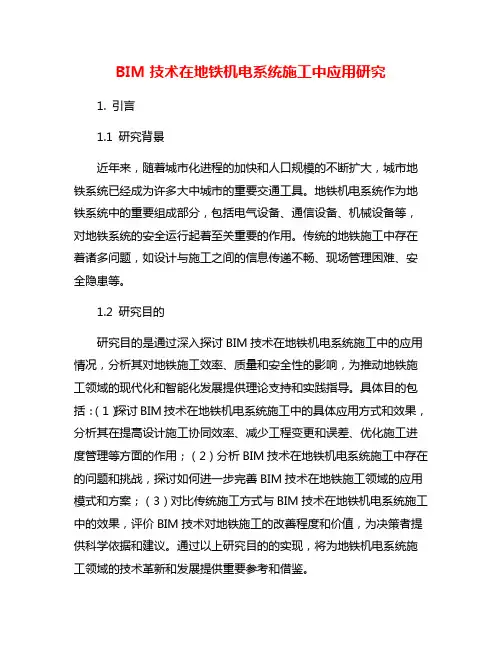

BIM技术在地铁机电系统施工中应用研究1. 引言1.1 研究背景近年来，随着城市化进程的加快和人口规模的不断扩大，城市地铁系统已经成为许多大中城市的重要交通工具。

地铁机电系统作为地铁系统中的重要组成部分，包括电气设备、通信设备、机械设备等，对地铁系统的安全运行起着至关重要的作用。

传统的地铁施工中存在着诸多问题，如设计与施工之间的信息传递不畅、现场管理困难、安全隐患等。

1.2 研究目的研究目的是通过深入探讨BIM技术在地铁机电系统施工中的应用情况，分析其对地铁施工效率、质量和安全性的影响，为推动地铁施工领域的现代化和智能化发展提供理论支持和实践指导。

具体目的包括：（1）探讨BIM技术在地铁机电系统施工中的具体应用方式和效果，分析其在提高设计施工协同效率、减少工程变更和误差、优化施工进度管理等方面的作用；（2）分析BIM技术在地铁机电系统施工中存在的问题和挑战，探讨如何进一步完善BIM技术在地铁施工领域的应用模式和方案；（3）对比传统施工方式与BIM技术在地铁机电系统施工中的效果，评价BIM技术对地铁施工的改善程度和价值，为决策者提供科学依据和建议。

通过以上研究目的的实现，将为地铁机电系统施工领域的技术革新和发展提供重要参考和借鉴。

1.3 研究意义本研究的意义主要体现在以下几个方面：地铁机电系统是地铁运行的重要组成部分，其施工质量直接关系到地铁线路的安全和稳定运行。

探讨BIM技术在地铁机电系统施工中的应用，可以提高施工的精度和效率，从而提升地铁线路的整体质量。

本研究可以为地铁施工中BIM技术的推广和应用提供实践经验和参考。

通过总结和评价BIM技术在地铁机电系统施工中的效果，可以为其他地铁线路的建设和改造提供有益的借鉴和指导。

本研究对于促进地铁机电系统施工的现代化和智能化，提高城市地铁运行效率和安全性，以及推动BIM技术在地铁领域的应用和发展具有重要的理论和实践价值。

2. 正文2.1 地铁施工现状分析地铁施工是城市交通建设中的重要环节，也是一项复杂而精细的工程。

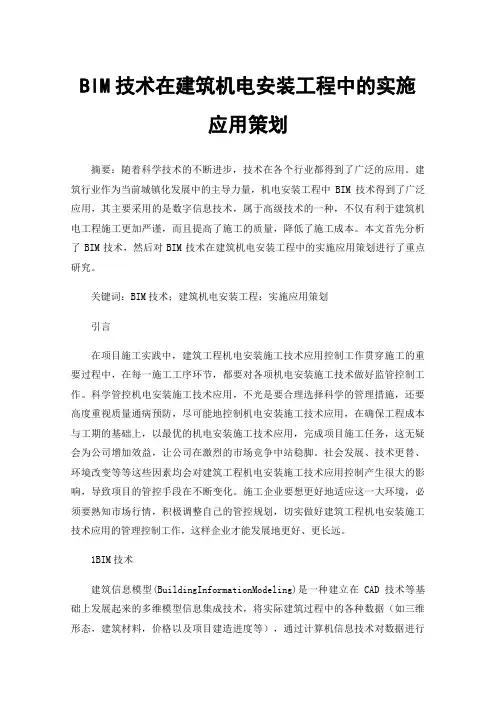

BIM技术在建筑机电安装工程中的实施应用策划摘要：随着科学技术的不断进步，技术在各个行业都得到了广泛的应用。

建筑行业作为当前城镇化发展中的主导力量，机电安装工程中BIM技术得到了广泛应用，其主要采用的是数字信息技术，属于高级技术的一种，不仅有利于建筑机电工程施工更加严谨，而且提高了施工的质量，降低了施工成本。

本文首先分析了BIM技术，然后对BIM技术在建筑机电安装工程中的实施应用策划进行了重点研究。

关键词：BIM技术；建筑机电安装工程；实施应用策划引言在项目施工实践中，建筑工程机电安装施工技术应用控制工作贯穿施工的重要过程中，在每一施工工序环节，都要对各项机电安装施工技术做好监管控制工作。

科学管控机电安装施工技术应用，不光是要合理选择科学的管理措施，还要高度重视质量通病预防，尽可能地控制机电安装施工技术应用，在确保工程成本与工期的基础上，以最优的机电安装施工技术应用，完成项目施工任务，这无疑会为公司增加效益，让公司在激烈的市场竞争中站稳脚。

社会发展、技术更替、环境改变等等这些因素均会对建筑工程机电安装施工技术应用控制产生很大的影响，导致项目的管控手段在不断变化。

施工企业要想更好地适应这一大环境，必须要熟知市场行情，积极调整自己的管控规划，切实做好建筑工程机电安装施工技术应用的管理控制工作，这样企业才能发展地更好、更长远。

1BIM技术建筑信息模型(BuildingInformationModeling)是一种建立在CAD技术等基础上发展起来的多维模型信息集成技术，将实际建筑过程中的各种数据（如三维形态，建筑材料，价格以及项目建造进度等），通过计算机信息技术对数据进行处理，生成仿真建筑物，BIM技术具有非常高的协调性和模拟性，能够为装配式建筑提供重要参考依据。

图1为BIM应用价值示意图。

通过对BIM技术的有效利用，可以通过数字化的形式将建筑信息进行全面整合，同时实现对施工全过程（生产、施工、运行等）数据的监控，加强工作人员对建筑信息的了解，提高建筑整体质量，降低成本，减少施工周期。

地铁风水电安装施工中质量通病与对策分析【摘要】地铁风水电安装施工中质量通病与对策分析是一个重要的课题。

在地铁建设过程中，质量问题不容忽视。

本文将从质量通病分析和解决对策探讨两个方面进行详细讨论。

我们将对地铁风水电安装中常见的质量问题进行分析，包括设备老化、施工工艺不规范等。

然后，我们将提出解决这些问题的对策，例如加强监督管理、提高施工工人素质等。

通过深入分析和探讨，将有助于提高地铁风水电安装施工质量，确保地铁运营安全稳定。

地铁风水电安装施工中的质量问题是可以通过有效措施来解决的，只要各方共同努力，就可以实现地铁建设的顺利进行。

【关键词】地铁，风水电，安装，施工，质量通病，对策分析，引言，背景介绍，正文，质量分析，解决对策探讨，结论，总结。

1. 引言1.1 背景介绍地铁风水电安装施工是地铁建设过程中非常重要的一环，它涉及到地铁运行的安全和顺畅。

在地铁风水电安装施工过程中常常会出现质量通病，给地铁运行带来一定的风险。

对地铁风水电安装施工中质量通病进行分析和对策探讨变得尤为重要。

随着城市化进程的加快，地铁建设的需求不断增加。

为了满足人们对便捷出行的需求，地铁线路不断延伸，各种新型地铁站也不断涌现。

而地铁风水电安装作为地铁站点中必不可少的环节之一，其质量问题关乎地铁运营的安全和效率。

为了解决地铁风水电安装施工中出现的质量问题，需要深入分析其通病原因并提出有效的解决对策。

只有建立起健全的质量管理体系，加强监管力度，严格执行施工规范，才能保障地铁风水电安装施工质量，确保地铁运行的安全和稳定。

2. 正文2.1 质量通病分析在地铁风水电安装施工中，可能会出现一些常见的质量问题，影响工程的顺利进行和最终的使用效果。

以下是一些常见的质量通病分析：1. 设计不合理导致施工困难：地铁风水电安装需要考虑到地下管道的复杂情况和空间限制，如果设计不合理，施工过程中可能遇到困难，影响工期和质量。

2. 材料质量不过关：地铁风水电安装需要使用大量的材料，如果材料质量不过关，可能会导致施工后的设备运行不稳定或者寿命缩短。

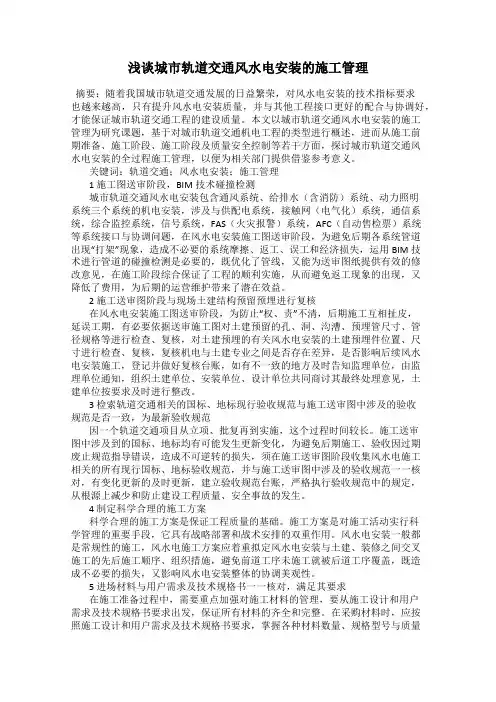

浅谈城市轨道交通风水电安装的施工管理摘要：随着我国城市轨道交通发展的日益繁荣，对风水电安装的技术指标要求也越来越高，只有提升风水电安装质量，并与其他工程接口更好的配合与协调好，才能保证城市轨道交通工程的建设质量。

本文以城市轨道交通风水电安装的施工管理为研究课题，基于对城市轨道交通机电工程的类型进行概述，进而从施工前期准备、施工阶段、施工阶段及质量安全控制等若干方面，探讨城市轨道交通风水电安装的全过程施工管理，以便为相关部门提供借鉴参考意义。

关键词：轨道交通；风水电安装；施工管理1 施工图送审阶段，BIM技术碰撞检测城市轨道交通风水电安装包含通风系统、给排水（含消防）系统、动力照明系统三个系统的机电安装，涉及与供配电系统，接触网（电气化）系统，通信系统，综合监控系统，信号系统，FAS（火灾报警）系统，AFC（自动售检票）系统等系统接口与协调问题，在风水电安装施工图送审阶段，为避免后期各系统管道出现“打架”现象，造成不必要的系统摩擦、返工、误工和经济损失，运用BIM技术进行管道的碰撞检测是必要的，既优化了管线，又能为送审图纸提供有效的修改意见，在施工阶段综合保证了工程的顺利实施，从而避免返工现象的出现，又降低了费用，为后期的运营维护带来了潜在效益。

2 施工送审图阶段与现场土建结构预留预埋进行复核在风水电安装施工图送审阶段，为防止“权、责”不清，后期施工互相扯皮，延误工期，有必要依据送审施工图对土建预留的孔、洞、沟漕、预埋管尺寸、管径规格等进行检查、复核，对土建预埋的有关风水电安装的土建预埋件位置、尺寸进行检查、复核，复核机电与土建专业之间是否存在差异，是否影响后续风水电安装施工，登记并做好复核台账，如有不一致的地方及时告知监理单位，由监理单位通知，组织土建单位、安装单位、设计单位共同商讨其最终处理意见，土建单位按要求及时进行整改。

3 检索轨道交通相关的国标、地标现行验收规范与施工送审图中涉及的验收规范是否一致，为最新验收规范因一个轨道交通项目从立项、批复再到实施，这个过程时间较长。

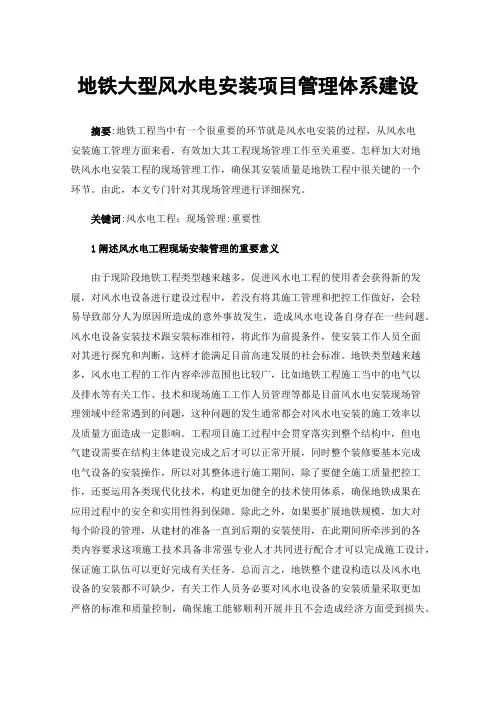

地铁大型风水电安装项目管理体系建设摘要:地铁工程当中有一个很重要的环节就是风水电安装的过程，从风水电安装施工管理方面来看，有效加大其工程现场管理工作至关重要。

怎样加大对地铁风水电安装工程的现场管理工作，确保其安装质量是地铁工程中很关键的一个环节。

由此，本文专门针对其现场管理进行详细探究。

关键词:风水电工程；现场管理:重要性1阐述风水电工程现场安装管理的重要意义由于现阶段地铁工程类型越来越多，促进风水电工程的使用者会获得新的发展，对风水电设备进行建设过程中，若没有将其施工管理和把控工作做好，会轻易导致部分人为原因所造成的意外事故发生，造成风水电设备自身存在一些问题。

风水电设备安装技术跟安装标准相符，将此作为前提条件，使安装工作人员全面对其进行探究和判断，这样才能满足目前高速发展的社会标准。

地铁类型越来越多，风水电工程的工作内容牵涉范围也比较广，比如地铁工程施工当中的电气以及排水等有关工作、技术和现场施工工作人员管理等都是目前风水电安装现场管理领域中经常遇到的问题，这种问题的发生通常都会对风水电安装的施工效率以及质量方面造成一定影响。

工程项目施工过程中会贯穿落实到整个结构中，但电气建设需要在结构主体建设完成之后才可以正常开展，同时整个装修要基本完成电气设备的安装操作，所以对其整体进行施工期间，除了要健全施工质量把控工作，还要运用各类现代化技术，构建更加健全的技术使用体系，确保地铁成果在应用过程中的安全和实用性得到保障。

除此之外，如果要扩展地铁规模，加大对每个阶段的管理，从建材的准备一直到后期的安装使用，在此期间所牵涉到的各类内容要求这项施工技术具备非常强专业人才共同进行配合才可以完成施工设计，保证施工队伍可以更好完成有关任务。

总而言之，地铁整个建设构造以及风水电设备的安装都不可缺少，有关工作人员务必要对风水电设备的安装质量采取更加严格的标准和质量控制，确保施工能够顺利开展并且不会造成经济方面受到损失。

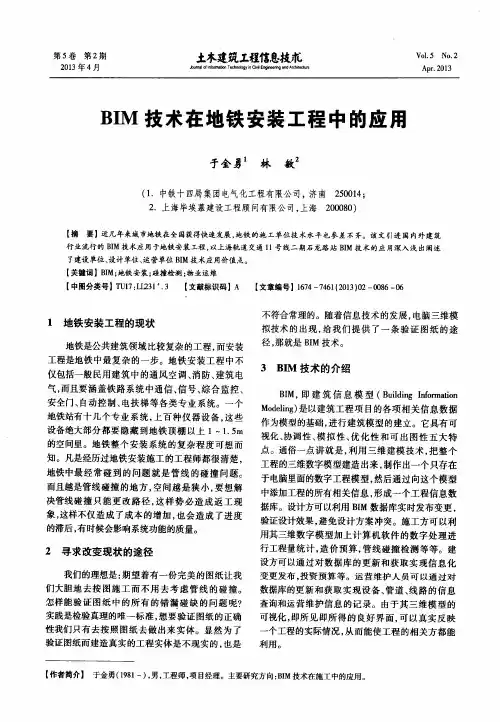

第5卷第2期2013年4月V01．5N o．2A pr．2013B I M技术在地铁安装工程中的应用于金勇1林敏2(1．中铁十四局集团电气化工程有限公司，济南250014；2．上海毕埃慕建设工程顾问有限公司，上海200080)【摘要】近几年来城市地铁在全国获得快速发展，地铁的施工单位技术水平也参差不齐。

该文引进国内外建筑行业流行的B IM技术应用于地铁安装工程，以上海轨道交通11号线二期石龙路站B I M技术的应用深入浅出阐述了建设单位、设计单位、运营单位B I M技术应用价值点。

【关键词】B I M；地铁安装；碰撞检测；物业运维【中图分类号】-I T U l7：LL231+．3【文献标识码】A【文章编号】1674-7461(2013)02—0086—061地铁安装工程的现状地铁是公共建筑领域比较复杂的工程，而安装工程是地铁中最复杂的一步。

地铁安装工程中不仅包括一般民用建筑中的通风空调、消防、建筑电气，而且要涵盖铁路系统中通信、信号、综合监控、安全门、自动控制、电扶梯等各类专业系统。

一个地铁站有十几个专业系统，上百种仪器设备，这些设备绝大部分都要隐藏到地铁顶棚以上1—1．5m 的空间里。

地铁整个安装系统的复杂程度可想而知。

凡是经历过地铁安装施工的工程师都很清楚，地铁中最经常碰到的问题就是管线的碰撞问题。

而且越是管线碰撞的地方，空间越是狭小，要想解决管线碰撞只能更改路径，这样势必造成返工现象，这样不仅造成了成本的增加，也会造成了进度的滞后，有时候会影响系统功能的质量。

2寻求改变现状的途径我们的理想是：期望着有一份完美的图纸让我们大胆地去按图施工而不用去考虑管线的碰撞。

怎样能验证图纸中的所有的错漏碰缺的问题呢?实践是检验真理的唯一标准，想要验证图纸的正确性我们只有去按照图纸去做出来实体。

显然为了验证图纸而建造真实的工程实体是不现实的，也是不符合常理的。

随着信息技术的发展，电脑三维模拟技术的出现，给我们提供了一条验证图纸的途径，那就是B I M技术。

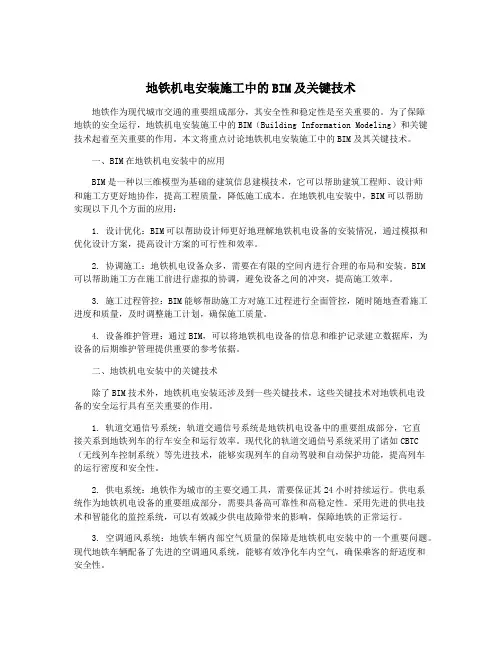

地铁机电安装施工中的BIM及关键技术地铁作为城市交通系统的重要组成部分，对于城市的发展起着至关重要的作用。

地铁的机电安装是地铁建设中的重要环节，其质量和效率直接影响着地铁的运行和安全。

近年来，随着信息技术的快速发展，BIM技术在地铁机电安装领域的应用逐渐增多，成为施工过程中的重要工具。

本文将介绍地铁机电安装施工中的BIM技术及其关键技术。

一、BIM在地铁机电安装中的应用BIM（Building Information Modeling）即建筑信息模型，是一种在建筑、工程和建设领域中广泛应用的信息技术，它可以将建筑物的几何形态、空间关系、属性信息、施工过程等信息整合到一个统一的数字化模型中，实现多学科协同设计、信息共享和全生命周期管理。

在地铁机电安装领域，BIM技术主要应用于以下几个方面：1. 设计优化：利用BIM技术可以对地铁机电设备的安装位置、布局进行优化设计，提高设备的安装效率和使用性能。

2. 协同设计：BIM技术可以实现设计团队之间的实时协同，提高设计质量和效率，减少设计变更和误差。

3. 施工管理：BIM模型可以与施工进度计划、材料调度等进行集成，实现施工过程的全面管理和监控。

4. 数据交换：BIM模型可以与地铁机电设备的制造商、供应商进行数据交换，实现设备的定制化生产和供应链管理。

1. 三维建模：三维建模是BIM技术的基础，它可以将地铁站点、通道、设备等进行精确的三维建模，为后续施工提供可视化的支持。

2. 空间协同：在地铁机电安装中，不同设备之间通常存在空间冲突和交叉，通过BIM 技术可以实现空间的协同管理，预防和解决冲突，确保设备的安装顺利进行。

3. 数字化工艺：地铁机电设备的安装通常需要多个工种的协同作业，通过BIM技术可以实现施工工艺的数字化管理，提高施工效率和安全性。

1. 北京地铁机电安装项目：在北京地铁机电安装项目中，BIM技术被应用于设计优化、施工管理和数据交换等方面，取得了显著的效果。

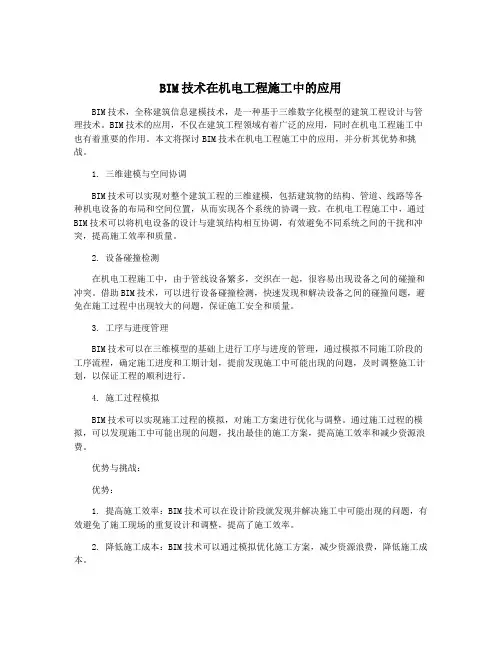

BIM技术在机电工程施工中的应用BIM技术，全称建筑信息建模技术，是一种基于三维数字化模型的建筑工程设计与管理技术。

BIM技术的应用，不仅在建筑工程领域有着广泛的应用，同时在机电工程施工中也有着重要的作用。

本文将探讨BIM技术在机电工程施工中的应用，并分析其优势和挑战。

1. 三维建模与空间协调BIM技术可以实现对整个建筑工程的三维建模，包括建筑物的结构、管道、线路等各种机电设备的布局和空间位置，从而实现各个系统的协调一致。

在机电工程施工中，通过BIM技术可以将机电设备的设计与建筑结构相互协调，有效避免不同系统之间的干扰和冲突，提高施工效率和质量。

2. 设备碰撞检测在机电工程施工中，由于管线设备繁多，交织在一起，很容易出现设备之间的碰撞和冲突。

借助BIM技术，可以进行设备碰撞检测，快速发现和解决设备之间的碰撞问题，避免在施工过程中出现较大的问题，保证施工安全和质量。

3. 工序与进度管理BIM技术可以在三维模型的基础上进行工序与进度的管理，通过模拟不同施工阶段的工序流程，确定施工进度和工期计划，提前发现施工中可能出现的问题，及时调整施工计划，以保证工程的顺利进行。

4. 施工过程模拟BIM技术可以实现施工过程的模拟，对施工方案进行优化与调整。

通过施工过程的模拟，可以发现施工中可能出现的问题，找出最佳的施工方案，提高施工效率和减少资源浪费。

优势与挑战：优势：1. 提高施工效率：BIM技术可以在设计阶段就发现并解决施工中可能出现的问题，有效避免了施工现场的重复设计和调整，提高了施工效率。

2. 降低施工成本：BIM技术可以通过模拟优化施工方案，减少资源浪费，降低施工成本。

3. 提高施工质量：BIM技术可以实现机电设备之间的协调与碰撞检测，有效避免设备冲突和施工失误，提高了施工质量。

挑战：1. 技术应用成本高：BIM技术的应用需要投入大量成本用于软件购买、培训和人才引进等方面，对企业来说是一项不小的投入。

2. 技术工人素质要求高：BIM技术需要具备一定的计算机技术和建筑工程知识，对施工人员的素质有着较高的要求，需要经过一定的培训和学习才能熟练应用BIM技术。

地铁机电安装施工中的BIM及关键技术地铁作为现代城市交通的重要组成部分，其安全性和稳定性是至关重要的。

为了保障地铁的安全运行，地铁机电安装施工中的BIM（Building Information Modeling）和关键技术起着至关重要的作用。

本文将重点讨论地铁机电安装施工中的BIM及其关键技术。

一、BIM在地铁机电安装中的应用BIM是一种以三维模型为基础的建筑信息建模技术，它可以帮助建筑工程师、设计师和施工方更好地协作，提高工程质量，降低施工成本。

在地铁机电安装中，BIM可以帮助实现以下几个方面的应用：1. 设计优化：BIM可以帮助设计师更好地理解地铁机电设备的安装情况，通过模拟和优化设计方案，提高设计方案的可行性和效率。

2. 协调施工：地铁机电设备众多，需要在有限的空间内进行合理的布局和安装。

BIM可以帮助施工方在施工前进行虚拟的协调，避免设备之间的冲突，提高施工效率。

3. 施工过程管控：BIM能够帮助施工方对施工过程进行全面管控，随时随地查看施工进度和质量，及时调整施工计划，确保施工质量。

4. 设备维护管理：通过BIM，可以将地铁机电设备的信息和维护记录建立数据库，为设备的后期维护管理提供重要的参考依据。

二、地铁机电安装中的关键技术除了BIM技术外，地铁机电安装还涉及到一些关键技术，这些关键技术对地铁机电设备的安全运行具有至关重要的作用。

1. 轨道交通信号系统：轨道交通信号系统是地铁机电设备中的重要组成部分，它直接关系到地铁列车的行车安全和运行效率。

现代化的轨道交通信号系统采用了诸如CBTC （无线列车控制系统）等先进技术，能够实现列车的自动驾驶和自动保护功能，提高列车的运行密度和安全性。

2. 供电系统：地铁作为城市的主要交通工具，需要保证其24小时持续运行。

供电系统作为地铁机电设备的重要组成部分，需要具备高可靠性和高稳定性。

采用先进的供电技术和智能化的监控系统，可以有效减少供电故障带来的影响，保障地铁的正常运行。

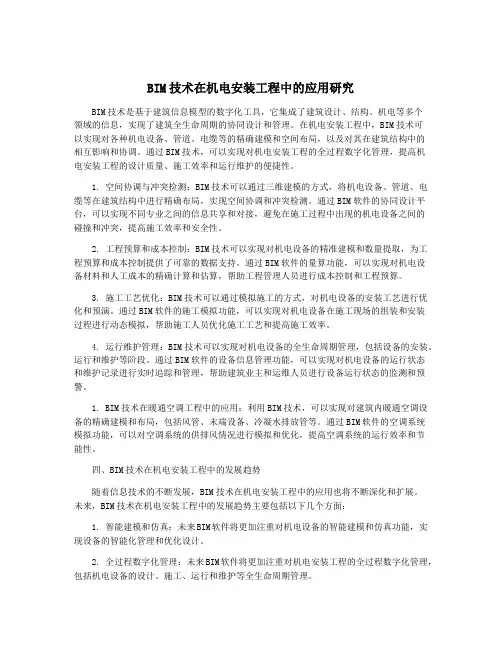

BIM技术在机电安装工程中的应用研究BIM技术是基于建筑信息模型的数字化工具，它集成了建筑设计、结构、机电等多个领域的信息，实现了建筑全生命周期的协同设计和管理。

在机电安装工程中，BIM技术可以实现对各种机电设备、管道、电缆等的精确建模和空间布局，以及对其在建筑结构中的相互影响和协调。

通过BIM技术，可以实现对机电安装工程的全过程数字化管理，提高机电安装工程的设计质量、施工效率和运行维护的便捷性。

1. 空间协调与冲突检测：BIM技术可以通过三维建模的方式，将机电设备、管道、电缆等在建筑结构中进行精确布局，实现空间协调和冲突检测。

通过BIM软件的协同设计平台，可以实现不同专业之间的信息共享和对接，避免在施工过程中出现的机电设备之间的碰撞和冲突，提高施工效率和安全性。

2. 工程预算和成本控制：BIM技术可以实现对机电设备的精准建模和数量提取，为工程预算和成本控制提供了可靠的数据支持。

通过BIM软件的量算功能，可以实现对机电设备材料和人工成本的精确计算和估算，帮助工程管理人员进行成本控制和工程预算。

3. 施工工艺优化：BIM技术可以通过模拟施工的方式，对机电设备的安装工艺进行优化和预演。

通过BIM软件的施工模拟功能，可以实现对机电设备在施工现场的组装和安装过程进行动态模拟，帮助施工人员优化施工工艺和提高施工效率。

4. 运行维护管理：BIM技术可以实现对机电设备的全生命周期管理，包括设备的安装、运行和维护等阶段。

通过BIM软件的设备信息管理功能，可以实现对机电设备的运行状态和维护记录进行实时追踪和管理，帮助建筑业主和运维人员进行设备运行状态的监测和预警。

1. BIM技术在暖通空调工程中的应用：利用BIM技术，可以实现对建筑内暖通空调设备的精确建模和布局，包括风管、末端设备、冷凝水排放管等。

通过BIM软件的空调系统模拟功能，可以对空调系统的供排风情况进行模拟和优化，提高空调系统的运行效率和节能性。

四、BIM技术在机电安装工程中的发展趋势随着信息技术的不断发展，BIM技术在机电安装工程中的应用也将不断深化和扩展。

地铁车站风水电工程施工组织设计方案第一章施工组织设计方案1 施工总体进度计划及保障措施1.1 施工进度计划编制依据及原则1）依据**市轨道交通**工程车站、区间及车场机电设备安装施工（风、水、电）项目一标段招标文件（），全面响应招标文件要求。

2）以本标段工程内容、工程量大小、工艺、工法难易程度为依据，类似工程施工经验为参考。

3）综合考虑总工期及关键工期要求，合理安排施工顺序。

4）按照划整为零，统筹考虑的原则进行工期的安排。

5）充分考虑机电设备安装、建筑物装饰装修等工作内容，最大限度减少施工作业的相互干扰，包括减少与本工程相邻区段的施工干扰。

6）对施工现场与工程有关的地铁线路情况、沿线交通以及环境情况等调查资料。

1.1.1 项目概况1.1.2 工程范围本标段包括**区间的风、水、电安装工程及车站设备用房的装饰工程。

本标段内主要工程项目如下：（1）车站及区间低压配电系统设备（除甲供设备外）采购、系统的安装、调试；（2）车站及区间给排水系统设备（除甲供设备外，不含气体灭火系统）采购、系统的安装、调试；（3）车站及区间通风空调系统设备（除甲供设备外）及材料的采购、系统（不含制冷机房水系统）的安装、调试；（4）部分风、水、低压配电及其他有关设备基础工程；（5）房建及装修工程：地下车站内的设备区房间、风道、管线井的砌体工程，及污废水池、风阀支撑矮墙等零星砌体。

车站内所有设备区的房屋建筑装修及管线孔洞防火防烟封堵。

（6）装配式成品综合支吊架系统供货安装：本工程的车站设备区走道、公共区管线密集区及其他业主要求纳入的系统采用装配式成品综合支吊架系统安装（简称综合支吊架）。

同时，还需考虑气体灭火、供电、通信、信号、AFC、FAS、BAS、安全门等本工程范围外的各系统专业吊顶上部的管线及其相关设备的安装空间与荷载，为风、水和电以外的其它管线留出安装条件；（7）包括甲供设备的安装，由供货商直接安装的除外，具体工程量以施工图纸和工程量清单为准。

本报上海7月17日电（通讯员杨德政李升臣）在上海轨道交通11号线北段龙耀路站风水电安装工程施工中，中国铁建十四局集团电气化工程有限公司采用新型的BIM碰撞检测技术，节约费用近30%左右，经济效益显著。

这是上海地铁建设首次应用BIM碰撞检测技术。

据介绍，BIM碰撞检测技术是通过数字信息仿真模拟建筑物的真实信息，也就是在工程开工前，在计算机上模拟安装风水电设备。

在龙耀路站风水电安装工程建设中，中铁十四局集团电气化公司运用BIM碰撞检测技术，共检测出管线碰撞问题112处，可规避的问题93处，上报设计单位解决问题19处，减少了各专业之间的工序交叉，避免了返工、误工现象的发生，节省费用近30%左右，经济效益显著。

中铁十四局集团电气化公司在完成风水电设备安装后，将龙耀路站的所有信息导入到计算机系统里，以全面掌握资料并随时查询。

机电安装工程造价控制中BIM技术的有效应用BIM技术可以通过对建筑模型的智能化建模与管理，实现机电工程的全生命周期管理。

在机电工程的预算编制阶段，可以通过BIM技术对机电设备和系统进行全面的建模和分析，对设备及材料需求进行统计，从而实现准确的预算编制。

BIM技术还可以与供应商的数据库连接，实现自动化的设备和材料选型，提高工程的设备安装质量和成本控制水平。

在机电工程的施工阶段，BIM技术可以实现机电设备和系统的3D可视化展示与模拟施工。

通过对机电设备和系统的虚拟组装与排布，可以提前发现和解决施工中的冲突和问题，避免了后期的返工和修正。

BIM技术还可以结合施工进度计划，提供实时的施工数据和进度信息，帮助工程管理人员对机电工程的施工进度进行有效的控制，提高工程的施工效率和质量。

在机电工程的验收与运维阶段，BIM技术可以提供机电设备和系统的全方位数据支持，帮助运维人员对设备进行故障检测与维修，提高设备的可靠性和使用寿命。

BIM技术还可以对机电设备和系统的运行数据进行实时监测和分析，帮助企业进行能源管理和维护管理，降低能源消耗和运维成本。

BIM技术在机电安装工程的造价控制中的有效应用，可以帮助企业实现机电工程的全过程一体化管理，从而提高工程的效益和竞争力。

通过BIM技术，企业可以准确预测和控制机电工程的成本，在预算编制、施工管理和运维维护等方面实现精细化管理，提高工程的质量和效率，降低企业的风险和成本。

BIM技术的应用是机电安装工程造价控制中不可忽视的一项重要内容。

需要企业加强对BIM技术的学习与推广，不断改进和完善应用方法，提高BIM技术在机电工程造价控制中的有效性和可操作性。

BIM技术在地铁机电安装施工中的运用随着城市化进程的不断加速，地铁等轨道交通工程的建设与改造已经成为了城市发展的重要组成部分。

而地铁的机电安装施工是地铁工程建设中的重要环节之一，其安全与效率直接关系到地铁线路的运营和乘客的出行体验。

近年来，随着信息技术的快速发展，建筑信息模型（BIM）技术的运用在地铁机电安装施工中起到了越来越重要的作用。

本文将从BIM技术介绍、地铁机电安装施工流程、BIM技术在地铁机电安装施工中的应用及优势等方面，探讨BIM技术在地铁机电安装施工中的运用。

一、BIM技术介绍BIM（Building Information Modeling）即建筑信息模型，它是一种基于数字化建模的工程设计与管理技术。

通过BIM技术，可以将建筑物的设计、施工和运营过程中的各种信息进行数字化整合，实现建筑物的全生命周期管理。

BIM技术不仅能够实现建筑物的三维、四维和五维集成设计，还可以实现设计过程的协同互动和信息共享。

BIM技术在工程建设领域中被广泛应用，不仅可以提高工程设计的效率和质量，还可以提高工程施工的安全性和可持续性。

二、地铁机电安装施工流程地铁机电安装施工包括了地铁站台、轨道、列车、信号系统、供电系统、通风系统、排水系统等多个方面。

对于不同地铁线路和不同车站的机电安装，其施工流程可能有所不同，但通常包括以下几个步骤：设计方案确认、材料进场与现场布置、设备安装与调试、系统联调与试运行、竣工验收与交付使用。

在这一流程中，各个工序之间的协同配合和信息互通显得尤为重要。

1. 设计方案确认阶段：在此阶段，BIM技术可以通过三维数字模型对地铁机电安装的设计效果进行模拟和展示，以便相关设计人员和业主方快速了解工程设计方案，并及时调整。

BIM技术还能够对施工中可能出现的问题进行模拟分析，提前预防和解决施工难题。

2. 材料进场与现场布置阶段：通过BIM技术，可以将各种机电设备、管道等材料进行数字化建模，并在虚拟模型中对项目现场进行布置模拟，从而有效规划现场材料的进场和布置顺序，避免现场拥挤和材料浪费。

地铁工程风水电安装项目施工经验及建议地铁是在一个地下空间进行的工程，在车站结构工程完工后，尤其是在建筑装修和设备安装阶段，空间狭小，同步施工的专业多，亦即同一时间和同一空间内的施工工序多。

但是，一个现代化的地铁车站，最后展示给公众的就是一个实现现代化功能先进水平的设备功能；和谐完美的装修效果。

所以这一个阶段在地铁建设过程中可能持续的时间只有一到两年，但是对运营质量和效果确实最具有决定性的。

这一个阶段要做的工作很多，本人感到比较重要的是工程前期的接口管理和工程实施过程中的工程协调等几个方面。

1 地下空间设备系统的接口管理接口管理主要是指设备之间或系统之间，在机械、电气、功能、软件配合、通信规约等方面相互关联或相互衔接的部分。

通常接口分为硬接口和软接口。

地下车站设备系统包括通信系统、信号系统、供电系统、安全门系统、扶梯电梯系统、AFC系统、导向系统、轨道系统、人防系统、通风空调系统、给排水及消防系统、火灾自动报警系统、低压配电与照明系统、设备监控系统等众多专业，因此接口管理显得尤为重要。

1．1建立有效的各类接口的管理程序为了保证接口处理的完整、正确，必须建立科学的接口管理程序，以避免接口处理的疏漏或差错。

编制好接口管理程序文件是做好接口工作的基础。

1．2编制接口细则将地下空间系统的内部接口及其与相关系统的外部接口列表分类。

在接口表中分别标明接口编码、接口描述、接口管理的配合与分工、接口试验等内容。

1．3编制接口实施计划既要编制总的接口实施计划，又要编制分阶段的接口实施计划。

在计划中，要明确每一个阶段接口工作的要求、内容及完成的时间等。

1．4制订接口管理各阶段的工作要点设备选型招标：在标书及合同中明确规定对设备性能需求和内、外接口的要求。

设计联络：在设备的设计中，完善满足接口要求的技术方案。

设备制造：在设备制造中落实内外接口的要求。

技术培训：不仅要介绍设备及系统的功能．而且要特别介绍设备和系统的内、外接口关系。

BIM在机电安装工程中的运用
BIM（Building Information Modeling）是一种综合性的数字技术，可用于建筑、工
程和建筑管理等方面。

BIM在机电安装工程中的运用，可大大提高建筑工程的效率和质量，并降低成本和风险。

1、提高效率：利用BIM技术，可以将机电设备和系统的模型化，并快速生成机电方案。

这种模型化方法使机电工程设计变得更为直观，可以快速进行各种方案的比较和筛选，从
而大大减少了设计和施工周期。

2、提高质量：通过BIM技术，机电工程模型可以与其他建筑模型集成在一起，实现设计的协调和一体化，大大增加了施工的准确性以及工程过程的透明性。

同时，机电设备和
系统的模型化也可以检验机电工程的质量，从而提高施工后的工作效率和工程质量。

3、降低成本：BIM技术可以改善机电工程管理和控制，提高施工的精确性和效率，减少原材料和人力等资源的浪费，从而可以降低施工成本，尤其适用于大型机电工程的设计
和施工过程中。

4、降低风险：BIM技术可模拟所有机电设备和系统的工作和运行情况，帮助监测和识别工艺中的潜在风险点，并提供解决方案。

此外，还可以帮助减少安装中的错误和冲突，
并提前发现问题，防止安全事故的发生。

总之，BIM技术在机电安装工程中的应用，不仅可以提高施工效率和工程质量，还可
以降低成本和风险，对于机电工程的设计、建造、安装、运营和维护等各环节都具有重要
意义。

重庆轨道交通环线一期工程机电安装项目质量计划及质量控制要点编制：审核：审批：中交隧道工程局有限公司重庆轨道交通环线一期工程机电安装项目经理部2018年3月15日目录第1章编制说明 (1)1.1编制依据 (1)1.2编制原则 (2)1.3适用范围 (3)第2章工程概述 (4)第3章质量目标及质量目标分解 (5)3.1质量方针 (5)3.2质量目标 (5)3.3质量目标分解 (5)第4章质量控制体系 (11)4.1组织机构图 (11)4.2质量管理流程 (12)4.3质量保证体系 (13)第5章岗位职责划分 (14)5.1项目经理质量管理职责 (14)5.2副经理质量管理职责 (14)5.3总工程师质量管理职责 (15)5.4工程部质量管理职责 (15)5.5物资部质量管理职责 (16)5.6计合部质量管理职责 (16)5.7财务部质量管理职责 (17)5.9现场管理人员质量管理职责 (17)5.10专业工长（施工班组长）质量管理职责 (17)5.11专职质量检查员质量管理职责 (18)第6章质量管理制度 (19)6.1施工图现场核对制度 (19)6.2施工技术交底制度 (19)6.3分包和劳务用工管理制度 (20)6.4材料、设备均配件进场检验及储存管理制度 (20)6.5检验批、分项、分部、单位工程质量检查、申报、签认制度 (20)6.6隐蔽工程及关键部位验收制度 (21)6.7成品、半成品保护制度 (21)6.8关键岗位培训，持证上岗制度 (22)6.9质量事故报告、调查处理制度 (23)6.10施工工艺流程设计、试验制度 (23)6.11质量信息管理制度 (23)6.12基础技术资料管理制度 (24)6.13质量责任制度 (24)6.14工程质量检查制度 (25)6.15工程质量情况报告制度 (25)第7章信息文件管理 (27)7.1信息获取与传递 (27)7.3施工过程记录资料管理 (28)第8章关键工序及重要部位质量控制措施 (29)8.1质量控制要点分析 (29)8.2车站通风空调设备安装质量控制措施 (29)8.3车站给排水及消防质量控制措施 (41)8.4车站动力照明质量保证措施 (47)第9章质量缺陷与事故处理 (56)9.1质量缺陷的现场处理 (56)9.2质量缺陷责任的判定 (56)9.3质量缺陷的修补及加固 (56)第10章工程质量检查与考评 (57)10.1评定组织 (57)10.2检查的主要内容 (57)10.3工程质量综合考评程序 (57)第1章编制说明1.1编制依据（1）《地下铁道工程施工及验收规范》（GB50299-1999）2003版（2）《通风与空调工程施工及验收规范》（GB50243-2016）（3）《工业金属管道工程施工规范》（GB50235-2010）（4）《制冷设备、空气分离设备安装工程施工及验收规范》（GB50274-2010）（5）《风机、压缩机、泵安装工程施工及验收规范》（GB50275-2010）（6）《机械设备安装工程施工及验收通用规范》（GB50231-2009）（7）《通风与空调工程施工规范》（GB 50738-2011）（8）《建筑给水排水及采暖工程质量检验验收规范》（GB50242-2002）（9）《现场设备、工业管道焊接工程施工质量验收规范》（GB 50683-2011）（10）《重庆轨道交通环线一期工程设计图》（11）《地铁设计规范》（GB 50157-2013）（12）《城市轨道交通技术规范》（GB50490-2009）（13）《消防给水及消火栓系统技术规范》（GB50947-2014）（14）《建筑给水排水设计规范》（GB 50015-2014）（15）《建筑给排水及采暖工程施工质量验收规范》GB50242-2002（16）《给水排水管道工程施工及验收规范》（GB50268-2008）（17）《自动喷水灭火系统施工及验收规范》（GB50261-2005）（18）《建筑灭火器配置设计规范》（GB 50140-2005）（19）《建筑给水排水制图标准》（GB/T 50106-2010）（20）《重庆轨道交通环线一期工程机电设备系统整体发包项目风水电项目施工招标》招标设计文件，及业主提供的给排水及消防施工设计图；（21）《建筑电气工程施工质量验收规范》（GB 50303—2015）（22）《电气装置安装工程接地装置施工及验收规范》（GB50169-2006）（23）《常用低压配电设备安装》（04D702-1）（24）《电力电缆接头（2003年局部修改版）》（93(03)D101-3）（25）《电气装置工程电缆线路施工及验收规范》（GB50168-2006）（26）《线槽配线安装》（96D301-1）（27）《建筑设计防火规范》（GB50016-2014）（28）《建筑电气通用图集》（09BD）（29）《建筑物防雷设计规范》（GB50057-2010）（30）《接地装置安装》（03D501-4）（31）《等电位联结安装》(02D501-2 )（32）《建筑照明设计标准》（GB50034-2013）（33）《城市轨道交通照明》（GB/T16275-2008）（34）《电控配电用电缆桥架》（JB/T10216-2013）（35）《交流电气装置的接地》（GB／T50065-2011）（36）《电力装置的电测量仪表装置设计规范》（GBT 50063）1.2编制原则（1）在充分理解设计文件的基础上，以设计图纸为依据，采用先进、合理、经济、可行的施工方案；（2）整个工程全过程对环境破坏最小、占用场地最少，采取对周围环境保护措施，避免周围环境的破坏；（3）充分应用先进的科学技术和施工设备，做到机械化作业、标准化作业、流水作业，坚持技术先进性、科学合理性、经济适用性、安全可靠性相结合原则；（4）强化质量管理，树立优良工程观念，创一流施工水平，创精品工程；（5）实施项目化管理，通过对劳务、设备、材料、资金、方案、信息、时间与空间条件的优化处置，实现成本、工期、质量及社会效益的预期目标。

BIM技术在城市轨道交通机电安装工程中的应用1.建设阶段BIM技术在城市轨道交通机电安装工程的建设阶段起到了至关重要的作用。

在项目立项阶段，BIM技术可以帮助工程师进行初步设计和规划，通过建模和仿真分析的方式，为工程的实施提供科学依据。

在设计阶段，BIM技术可以实现多学科协同设计，消除不同专业之间的冲突，提高设计效率和质量。

在施工阶段，BIM技术可以帮助工程师进行施工过程的虚拟仿真，发现潜在的施工难点和安全隐患，提前采取相应的措施，确保施工的顺利进行。

2.运营阶段BIM技术在城市轨道交通机电安装工程的运营阶段同样发挥了重要作用。

利用BIM技术，可以实现对设备和设施的智能管理和维护，通过对建模数据的分析，可以实现对设备状态的实时监测和预测性维护，有效提高设备的运行效率和可靠性。

BIM技术还可以实现对运营数据的可视化分析，帮助管理人员做出科学决策，提高城市轨道交通系统的运行效率和安全性。

1.信息集成化BIM技术可以将建筑、结构、给排水、暖通空调、电气等多学科信息集成到一个模型中，实现了对多学科信息的统一管理和共享，消除了传统设计中不同学科之间信息不畅通的问题，提高了设计质量和效率。

2.协同设计BIM技术实现了不同专业之间的协同设计，将各专业的设计模型整合在一起，实现了对设计的整体协调和优化，提高了设计的一致性和完整性。

3.施工数字化BIM技术可以将设计模型与施工进度计划和施工工艺相结合，实现施工过程的虚拟仿真和优化，帮助工程师发现施工中的潜在问题，提前采取相应措施，提高施工效率和质量。

4.运营智能化BIM技术实现了对设备和设施的智能管理和维护，通过对建模数据的分析，可以实现对设备状态的实时监测和预测性维护，提高了设备的运行效率和可靠性。

随着人工智能和大数据技术的不断发展，BIM技术可以进一步与人工智能和大数据技术相结合，实现对城市轨道交通系统的智能化管理和运营，提高城市轨道交通系统的整体效率和可靠性。

BIM技术在机电工程中的应用案例机电工程是建筑工程中不可或缺的一部分，它涵盖了电气系统、通风系统、给排水系统等各种机电设备的安装与调试。

然而，传统的机电工程管理方式存在着信息传递不畅、项目进度难以掌控等问题。

随着信息技术的不断发展，建筑信息模型（BIM）技术作为一种全面集成的数字化工具得到了广泛应用。

本文将介绍几个BIM技术在机电工程中的应用案例，并探讨其带来的益处。

首先，BIM技术可以帮助机电工程中的各个参与方实现协同工作和信息共享。

在传统的机电工程项目中，各个参与方（如设计师、施工方、供应商等）之间往往存在着信息交流不畅、沟通成本高等问题。

而采用BIM技术后，各个参与方可以在同一个模型中进行协同工作，实时共享工程信息。

例如，在机电工程项目中，设计师可以通过BIM软件生成三维建模，并在模型中标记出电气线路、风管等相关信息，供施工方参考。

施工方可以通过BIM模型精确了解工程的施工进度和材料需求，并将自己的施工进度反馈给设计师和供应商。

这样的信息共享和协同工作可以大大提高机电工程项目的效率和准确性。

其次，BIM技术可以帮助机电工程中的工序管控和质量控制。

在机电工程项目中，各个机电设备的安装和调试通常需要多个工序的协同作业，涉及的环节极多，一旦出现质量问题，追溯起来非常困难。

而通过BIM技术，可以在项目进行过程中，根据模型信息对各个工序进行管控和协调。

在模型中可以标记出每个设备的安装位置和顺序，进而指导施工人员按照正确的流程进行安装和调试。

施工人员可以通过在模型中标记完成情况，及时反馈给项目管理人员，并且系统会自动记录下每个工序的相关信息。

这样一来，一旦出现质量问题，可以通过BIM模型准确追溯到具体的施工环节和责任人员，便于事后处理和纠正。

另外，BIM技术在机电工程中还能够帮助实现资源优化和能源节约。

通过BIM 技术，可以对机电工程项目的各个方面进行全面的模拟和优化。

例如，在电气系统中，可以利用BIM模型计算电路的负载和功率，从而合理配置电源设备和线路。
