详细版大众01M型自动变速器的结构组成及工作原理.doc

大众01M型自动变速器的结构组成和工作原理液压控制单元由液压泵、阀体和压力调节器等组成。

液压泵负责将液
体从油箱抽吸并压力传输到液压系统中。

阀体则控制着压力的分配和转换，根据车辆的需求来调整流量和压力。

压力调节器则可以根据需要来调整油
液的压力，以保证系统的正常运行。

齿轮箱是变速器的核心部分，由多个转子、齿轮和离合器组成。

它的
主要功能是将发动机的动力传递到车辆的驱动系统上，并实现不同挡位之
间的变速。

齿轮箱由多个齿轮组成，每个齿轮都有不同的大小和齿数，可
以实现不同的传动比。

离合器则是控制齿轮的连接和断开，使得车辆能够
顺利地变速，并将动力传递给车轮。

1.初始状态下，两个离合器都是打开的，变速器处于空挡状态。

2.油泵开始工作，将液体从油箱抽吸并压力传输到液压系统中。

3.当驾驶者踩下加速踏板时，液压泵会产生更高的压力，将液体传输
到离合器和齿轮箱中。

4.控制单元根据传感器的反馈信号，判断驾驶者的需求，并相应地调
整压力和流量。

5.控制单元通过液压系统来操控离合器和齿轮箱的运作，使得发动机
的动力能够顺利传递到车轮。

6.当需要换挡时，离合器会关闭，将动力断开，齿轮箱会根据驾驶者
需要的挡位来选择齿轮组合。

7.切换到新的挡位后，离合器会重新连接并传递动力，使得车辆能够
顺利地变速。

这个过程会一直循环进行，以实现驾驶者的需求。

大众01M型自动变速器通过液压控制单元和齿轮箱的协同工作，能够使得车辆顺畅地变速，并实现高效的动力传递。

01m自动变速器工作原理
自动变速器是一种能够根据车速和发动机转速自动调整车辆档位的装置。

其工作原理主要包括以下几个方面：
1. 液力变矩器：自动变速器中的液力变矩器是用来传递和调整发动机输出的扭矩的。

液力变矩器内部有液体传动介质，当发动机输出扭矩作用于液体传动介质时，产生液力作用，通过液力的传递和调整，使得车辆能够平稳启动和变速。

2. 齿轮组：自动变速器中通常采用行星齿轮传动结构。

齿轮组由多个齿轮组成，其中有三个主要组件包括输入轴、输出轴和行星齿轮系列。

行星齿轮系列由太阳齿轮、行星齿轮和环形齿轮组成，它们之间通过多个离合器和制动器来控制，实现不同档位的变速。

3. 液压控制系统：自动变速器中还包括一个复杂的液压控制系统，用来控制离合器和制动器的操作。

液压控制系统由多个液压控制阀、传感器和控制模块组成，通过这些部件的协调工作，可以根据车速、发动机负荷等参数来控制离合器和制动器的开合，实现不同档位的自动调整。

4. 控制电路：自动变速器通过一个集成的控制电路来实现整个变速过程的控制。

控制电路根据不同的输入信号，通过内部的算法和逻辑判断，确定当前的工作状态，并发送相应的指令给液压控制系统，从而实现档位的转换和变速的调整。

通过以上几个方面的配合工作，自动变速器能够实现根据车速
和发动机转速的自动变速调整，提供给驾驶员更加舒适和便捷的驾驶体验。

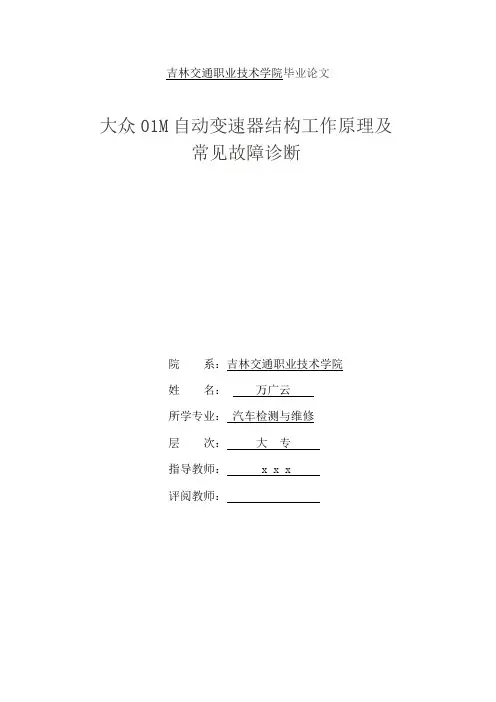

吉林交通职业技术学院毕业论文大众01M自动变速器结构工作原理及常见故障诊断院系：吉林交通职业技术学院姓名：万广云所学专业：汽车检测与维修层次：大专指导教师：x x x评阅教师：自动变速器常见故障诊断与维修摘要在汽车工业100多年的发展史中，动力传动系的技术进步一直处于一个举足轻重的地位。

车辆行驶性能的好坏，不仅取决于发动机，而且在很大程度上依赖于变速器及变速器与发动机的匹配。

为了有效的提高车辆的动力性和燃油经济性，便产生了适应时代需求的自动变速技术。

随着电子技术和自动控制技术的发展，自动变速技术已经越来越成熟，自动变速器的种类和形式也日益多样化。

计算机与换档变速技术的结合，有力的推动了汽车工业的发展。

大众公司生产的01M型自动变速器采用计算机“模糊逻辑”控制技术，机械结构先进，采用横置安装，具有4个前进档，主要由液力元件、控制机构、变速机构、主传动机构、壳体及相关部件组成，性能优良，用于捷达都市先锋(5V机)和捷达海风之旅(2V机)，原装帕萨特轿车也装有01M型自动变速器自动变速器的维护，由定期维护与日常维护组成。

为了在维护的过程尽量的解决问题，对自动变速器应有充足的了解，而本课题则是主要介绍了典型的大众01M型自动变速器以及维修维护的主要方向以及办法，应此本课题的研究具有重要的现实意义。

关键词01M；自动变速器；大众；档位；动力传递；油路图；故障维修AbstractIn the 100 years of automotive history, the power train of technological progress has been in a pivotal position. Vehicle performance is good or bad, depends not only on the engine, and largely dependent on the transmission and the transmission and engine match. In order to effectively improve the vehicle's power and fuel economy have given rise to meet the needs of the age of the automatic transmission technology. As electronic technology and automatic control technology, automatic transmission technology has become increasingly sophisticated, automatic transmission types and forms are also increasingly diverse. Computer technology combined with the shift speed, a strong impetus to the development of automobile industry.Volkswagen production of 01M-type automatic transmission using a computer, "fuzzy logic" control technology, advanced mechanical structure, the use of transverse installation, with four forward gears, mainly by the hydraulic components, control mechanism, variable speed, main transmission, the shell and related components, excellent performance for the Jetta city Pioneer (5V machine) and Jie Dahai wind tour (2V machine), the original Passat sedan is also equipped with a 01M-type automatic transmissionAutomatic transmission maintenance, periodic maintenance and routine maintenance by the composition. In order to maintain the process as much as possible to solve the problem, the automatic transmission should have sufficient understanding of, and this issue is mainly describes the typical mass-01M automatic transmission as well as repair and maintenance of the main directions and methods, should be the subject of this study has important practical significance.Keywords 01M; automatic transmission; public; stalls; power transmission; circuit diagram; breakdown maintenance目录第一章自动变速器的概述错误！未定义书签。

大众01M型自动变速器的结构组成及工作原理10交通al 郭光银1048183901大众01M型自动变速器内部总体结构大众01M自动变速器由三部分组成。

（图1）（1）液力元件：包括液力变扭器及油泵等，用于动力传递及提供液压元件（如各离合器和制动器）的动力源。

6 5^3 2（图1）01M自动变速器结构图由（图1）可知变速器内部有两个分隔的箱体，上部是变速器，内装ATF油；下部是差速器，内装齿轮油。

在小齿轮轴3上有一个油封，把两种油分离开。

a.液力变扭器液力变扭器由壳体、锁止离合器、涡轮、导轮和泵轮组成，分解图见（2）。

泵轮与壳体焊接为一体，由发动机飞轮驱动，工作时其内充满自动变速器油（ATF 油）,其动力传递路线是：发动机飞轮→变扭器壳体→泵轮→涡轮→变速器输入轴，导轮的作用是增大低转速时的输出扭矩。

涡轮和泵轮之间是靠液压油传递动力的，两者之间有一定的转速差，不但使油温升高，还降低了传动效率，锁止离合器可以把涡轮和泵轮连接为一体，形成刚性连接。

锁止离合器由电控单元控制，电控单元通过电磁阀控制A、B、C 3个油道的油压交替变化，按要求在锁止离合器的前、后面产生压力或卸压，控制锁止离合器接合或断开。

锁止离合器接合时，因油压作用，其带有摩擦片的一面与变扭器壳体接合，另一面通过齿牙与涡轮连接为一体。

（图2） 液力变扭器结构图b.油泵油泵位于变扭器和变速器之间，由变扭器壳体驱动，其作用是建立油压，并 通过滑阀箱控制各离合器和制动器的动作。

它采用转子齿轮泵，其结构见（图3）。

（2）控制机构：采用电子、液压混合控制，电控部分包括电子控制单元 J217及其相应的传感器和执行元件；液压控制部分包括滑阀箱等。

（3）变速机构：采用拉维那式行星齿轮变速机构，2个太阳轮独立运动，齿圈输出动力，通过对大、小太阳轮及行星架的不同驱动、制动组合，实现 4个前进档及一个倒档。

表1不.≡r:血二昱玄科n构各部卡妁枚芒拦i 位驱动部件 固定部件 输出部件 J小太阳轮单向制动行•星架齿圈1「麦扭器壳体2-锁止离合器（带扭转减振器）3-涡轮4-导轮页-泵轮图3转子齿轮泵2小太阳轮大太阳轮齿圈3小太阳轮*行星架无齿圈4大太阳轮齿圈K大衣阳轮行星架齿圈01M 型自动变速器采用拉维娜式行星轮式变速机构，基本的行星轮机构包括太阳轮、星轮、行星架和齿圈，其中星轮是惰轮，不能输入、输出动力。

第十节捷达王01M型自动变速箱一、系统组成捷达王轿车1995年款的“01M”自动变速器是在1990年款的四档动力变速器的基础上发展而来的。

它应用了“模糊逻辑”；装用了“变扭器锁止”；从而使换档冲击更小，更平顺；燃油消耗降低，环境污染亦随之减小。

该系统由变速器控制单元（J217）、传感器和执行元件三大部分组成，见图3-10-1。

1. 电气/电子部件及安装位置自动变速系统的电气/电子部件见图3-10-2。

（1）自动变速器系统控制单元（J217）控制单元控制自动变速器系统所有电气及液压功能。

安装于后座下面。

见图3-10-3中箭头所指。

控制单元由模糊逻辑控制，满足不同司机的驾驶要求并可识别如：上坡、带挂车、顶风及下坡等行驶阻力。

在控制单元出故障的应急状态下同，可操纵变速杆使用一档液压、三档液压及倒档的有效档位，这些档位可通过操纵变速杆在滑阀箱内换档，在变速杆位置“D”，车通过液压以三档起动。

自诊断接口自诊断接口位于烟灰盒上方，护板后面。

见图3-10-4。

（2）滑阀箱滑阀箱位于油底壳下面。

滑阀箱上装有电磁阀N88-N94，见图3-10-5。

（3）传输线传输线与自动变速器机油温度传感器G98一体，位于油底壳内滑阀箱下面，见图3-10-6。

（4）多功能开关（F125）多功能开关位于变速器后部，见图3-10-7。

（5）变速器转速传感器（G38）变速器转速传感位于变速器上部，见图3-10-8。

（6）车速传感器（G68）车速传感器位于变速器上部，见图3-10-9。

（7）节气门电位计（G69）节气门电位计位于发动机节气门上，见图3-10-10。

（8）变速杆锁止电磁铁（N110）变速杆锁止电磁铁在变速杆上，见图3-10-11。

（9）速度调节装置开关（E45）速度调节位置开关位于转向开关上，见图3-10-12。

（10）强制低速档开关（F8）强制低速档开关与油门拉索一体，在发动机舱横隔板前，见图3-10-13。

（11）制动灯开关（F）制动灯开关位于脚踏杠杆上，见图3-10-14。

大众01M型自动变速器的结构组成及工作原理详细版--大众01M型自动变速器的结构组成及工作原理10交通a1 郭光银 1048183901 大众01M型自动变速器内部总体结构大众01M自动变速器由三部分组成。

（图1）（1）液力元件：包括液力变扭器及油泵等，用于动力传递及提供液压元件(如各离合器和制动器)的动力源。

（图1）01M自动变速器结构图由（图1）可知变速器内部有两个分隔的箱体，上部是变速器，内装ATF 油；下部是差速器，内装齿轮油。

在小齿轮轴3上有一个油封，把两种油分离开。

a. 液力变扭器液力变扭器由壳体、锁止离合器、涡轮、导轮和泵轮组成，分解图见（2）。

泵轮与壳体焊接为一体，由发动机飞轮驱动，工作时其内充满自动变速器油(ATF油)，其动力传递路线是：发动机飞轮→变扭器壳体→泵轮→涡轮→变速器输入轴，导轮的作用是增大低转速时的输出扭矩。

涡轮和泵轮之间是靠液压油传递动力的，两者之间有一定的转速差，不但使油温升高，还降低了传动效率，锁止离合器可以把涡轮和泵轮连接为一体，形成刚性连接。

锁止离合器由电控单元控制，电控单元通过电磁阀控制A、B、C 3个油道的油压交替变化，按要求在锁止离合器的前、后面产生压力或卸压，控制锁止离合器接合或断开。

锁止离合器接合时，因油压作用，其带有摩擦片的一面与变扭器壳体接合，另一面通过齿牙与涡轮连接为一体。

（图2）液力变扭器结构图b. 油泵油泵位于变扭器和变速器之间，由变扭器壳体驱动，其作用是建立油压，并通过滑阀箱控制各离合器和制动器的动作。

它采用转子齿轮泵，其结构见（图3）。

（2）控制机构：采用电子、液压混合控制，电控部分包括电子控制单元J217及其相应的传感器和执行元件；液压控制部分包括滑阀箱等。

（3）变速机构：采用拉维那式行星齿轮变速机构，2个太阳轮独立运动，齿圈输出动力，通过对大、小太阳轮及行星架的不同驱动、制动组合，实现4个前进档及一个倒档。

表01M型自动变速器采用拉维娜式行星轮式变速机构，基本的行星轮机构包括太阳轮、星轮、行星架和齿圈，其中星轮是惰轮，不能输入、输出动力。

大众01M型自动变速器自动变速器传递动力工作原理图工作名称顺序自动变速器拆装步骤首先，拆下油油泵----用手抓着变速器轴输入轴将二、四挡制动器和三个离合器取出----拆卸单向离合器和低、倒档制动器先应拆下变速器后盖---卸下输入轴固定螺栓取出输入轴---花键毂和太阳毂（一起）---分别拆下二、四挡制动器支撑管和低倒档制动器油缸的定位卡环---取出低档单向离合器----低、倒档制动器和行星齿轮机构（齿圈通常不用拆出）1、拆下二、四挡制动器的波浪形缓冲片---取下第一片钢片和弹簧帽----依次拆下二、四挡制动器摩擦片和钢片和下二、四挡制动器支撑管拆下的直、倒档离合器---一、三档离合器和高档离合器---输入轴---大太阳轮和小太阳轮（一起）然后从后端拆下的低、倒档制动器和行星齿轮机构2、直、倒档离合器拆卸：拆下固定卡环取出所有离合器片----第一片为压盘（平面朝里，花面朝外）---第二片为传动钢片----第三片为摩擦片然后拆下----最后片为波浪形缓冲盘。

3、一、三档离合器拆卸：从内花键毂里拆出四个塑料支撑环变可顺利的分解一、三档离合器-----取下内花键毂-----拆下卡环即可取下全部离合器片---第一片为压盘（平面朝里，花面朝外）--第二为摩擦片—然后为钢片顺着取出--最后片为缓冲盘（花面朝里）5、高档离合器拆卸：拆下卡环即可取出全部离合器片---第一片为压盘（平面朝里，台阶面朝外）----第二为摩擦片—然后为钢片顺着取出--最后片为缓冲盘（花面朝里）6、低、倒档制动器拆卸：靠行星架最里端为压盘---第二为摩擦片-----然后为钢片顺着取出—碍得油缸的碟型缓冲弹簧和钢片锥角都朝向油缸7、二、四挡制动器拆卸：拆下第一片是紧碍的油泵波浪型缓冲盘---第二片钢片拆下弹簧和弹簧帽后依次为摩擦片，钢片—最后是钢片的三个弹簧帽8、单向离合器拆卸安装：一、三档离合器---直、倒档离合器---高档离合器----高档齿圈更换----行星齿轮。

大寡01M型自动变速器的结构组成及处事本理之阳早格格创做10接通a1 郭光银 1048183901 大寡01M型自动变速器里里总体结构大寡01M自动变速器由三部分组成.（图1）（1）液力元件：包罗液力变扭器及油泵等，用于能源传播及提供液压元件(如各离合器战造动器)的能源源.（图1）01M自动变速器结构图由（图1）可知变速器里里有二个分开的箱体，上部是变速器，内拆ATF油；下部是好速器，内拆齿轮油.正在小齿轮轴3上有一个油启，把二种油分散开.a. 液力变扭器液力变扭器由壳体、锁止离合器、涡轮、导轮战泵轮组成，领会图睹（2）.泵轮与壳体焊接为一体，由收效果飞轮启动，处事时其内充谦自动变速器油(ATF油)，其能源传播门路是：收效果飞轮→变扭器壳体→泵轮→涡轮→变速器输进轴，导轮的效用是删大矮转速时的输出扭矩.涡轮战泵轮之间是靠液压油传播能源的，二者之间有一定的转速好，没有单使油温降下，还落矮了传动效用，锁止离合器不妨把涡轮战泵轮对接为一体，产死刚刚性对接.锁止离合器由电控单元统造，电控单元通过电磁阀统造A、B、C 3个油讲的油压接替变更，按央供正在锁止离合器的前、后里爆收压力或者卸压，统造锁止离合器接合或者断开.锁止离合器接适时，果油压效用，其戴有摩揩片的部分与变扭器壳体接合，另部分通过齿牙与涡轮对接为一体.（图2）液力变扭器结构图b. 油泵油泵位于变扭器战变速器之间，由变扭器壳体启动，其效用是修坐油压，并通过滑阀箱统造各离合器战造动器的动做.它采与转子齿轮泵，其结构睹（图3）.（2）统造机构：采与电子、液压混同统造，电控部分包罗电子统造单元J217及其相映的传感器战真止元件；液压统造部分包罗滑阀箱等.（3）变速机构：采与推维那式止星齿轮变速机构，2个太阳轮独力疏通，齿圈输出能源，通过对于大、小太阳轮及止星架的分歧启动、造动推拢，真止4个前进档及一个倒档.表101M型自动变速器采与推维娜式止星轮式变速机构，基础的止星轮机构包罗太阳轮、星轮、止星架战齿圈，其中星轮是惰轮，没有克没有及输进、输出能源.正在太阳轮、止星架战齿圈三者中，启动其中一个，造动另一个，则第三个输出能源，通太过歧的推拢，达到改变传动比的手段.（图4）止星轮机构构图表2表3正在推维那式止星齿轮变速机构中有2个太阳轮，它们独力疏通，齿圈输出能源，通过对于大、小太阳轮及止星架的分歧启动、造动推拢，能源由齿圈输出，真止4个前进档及一个倒档.01M型自动变速器的止星轮机构睹（图4），小太阳轮与短止星轮啮合，短止星轮与少止星轮的小端啮合，少止星轮小端与齿圈啮合输出能源，共时少止星轮的大端与大太阳轮啮合.正在01M型自动变速器中有3个离合器、2个造动器战一个单背离合器，离合器战造动器正在形状上大概相似但是效用分歧：离合器啮适时传播力矩，启动某元件疏通；造动器啮适时遏止某元件疏通；单背离合器只允许元件背某一个目标疏通.便01M型变速器而止，各离合器、造动器的效用如下：离合器K1一启动小太阳轮离合器K2一启动大太阳轮离合器K3一启动止星架造动器Bl一造动止星架造动器B2一造动大太阳轮各离合器造动器位子睹示企图（图5）2 自动变速器的能源传播门路止星齿轮机构单背离合器F一单背造动止星架电、液统造便是电控单元给各电磁阀收出指令，通过电磁阀统造那些离合器战造动器的动做，真止传动比的变更.各档位的产死如下：D位1档正在D位1档时，离合器K1接合，启动后排小太阳轮，单背离合器F单背造动止星架，则齿圈共背减速输出，其能源传动门路为：泵轮→涡轮→离合器K1→小太阳轮→短止星轮→少止星轮→输出齿圈（图6）.D位1档滑止时，输出齿圈由主动件形成主动件，止星架逆时针空转，单背离合器解锁，小太阳轮没有搞涉收效果的矮速运止，果此收效果对于滑止无造动效用.（图6）型星齿轮机构D位2档正在D位2档时，离合器K1接合，启动后排小太阳轮，造动器B2造动前排大太阳轮，则齿圈共背减速输出，其能源传动门路为：泵轮→涡轮→离合器K1→小太阳轮→短止星轮→少止星轮（此时绕大太阳轮转动）→输出齿圈（图7）.D位2档滑止时，输出齿圈由主动件形成主动件，此时大太阳轮仍造动，少止星轮、短止星轮仍按本去的自传与公转转速转动，那样小太阳轮志愿戴动涡轮按本去的转速转动，果此收效果对于滑止爆收造动效用.（图7）型星齿轮机构D位3档正在D位3档时，离合器K1接合，启动后排小太阳轮，离合器K3接合，启动止星架，果为小太阳轮战止星架共时被启动，所以止星齿轮机构以一个真足转动，此时为间接档其能源传动门路为：泵轮→涡轮→离合器K1战K3→小太阳轮战止星架→少止星轮→输出齿圈（图8）.D位3档滑止时，输出齿圈由主动件形成主动件，果离合器K1战K仍接合，所以正在输出齿圈的戴动下所有止星齿轮机构仍按本去的转速转动，那样小太阳轮战止星架共时启动涡轮按本去的转速转动，果此收效果对于滑止爆收造动效用.（图8）型星齿轮机构D位4档正在D位4档时，离合器K3接合，启动止星架，造动器B2造动大太阳轮，则齿圈共背删速输出，此时为超速档，其能源传动门路为：泵轮→涡轮→离合器K3→止星架→少止星轮（此时绕大太阳轮转动）→输出齿圈（图9）.D位4档滑止时，输出齿圈由主动件形成主动件，离合器K3仍接合，造动器B2仍造动前排大太阳轮，此时少止星轮由输出齿圈戴动仍按本去的转速自传战公转，并戴动止星架战涡轮按本去的转速转动，果此收效果对于滑止爆收造动效用.（图9）型星齿轮机构2位1档2位1档的能源传动门路与D位1档相共.2位2档2位2档的能源传动门路与D位2档相共.1位1档正在1位1档时，离合器K1接合，启动后排小太阳轮，造动器B1造动止星架，则齿圈共背减速输出，其能源传动门路与D位1档相共.D位1档滑止时，输出齿圈由主动件形成主动件，此时造动器B1仍造动止星架，少止星轮正在齿圈的启动下仍按本去的转速转动，短止星轮正在少止星轮的启动下也按本去的转速转动，并启动小太阳轮、涡轮也按本去的转速转动，果此收效果对于滑止爆收造动效用，其能源传动门路睹（图10）.（图10）型星齿轮机构8）R位（倒档）正在倒档时，离合器K2接合，启动前排大太阳轮，造动器B1造动止星架，则齿圈反背减速输出，其能源传动门路为：泵轮→涡轮→离合器K2→大太阳轮→少止星轮→输出齿圈（图11）.（图11）型星齿轮机构3自动变速器使用准则（1）P挡为停车挡正在停车战开用车辆时，应将变速杆置于此挡位.变速器置于此挡时，其里里锁死，车辆将没有克没有及移动.正在使用此挡位时应将刹车踏板踏下，克制正在车辆移动中挂进此挡.（2）R挡为倒车挡正在挂进R挡前，一定要保证车辆真足停止没有动，且要踏下刹车踏板，克制车辆正在移动中挂进此挡.（3）N挡为空挡将变速杆置于此挡位不妨开用车辆，但是车辆没有克没有及止驶.如果车辆果故没有克没有及止驶需拖车时，必须采用此挡位，且时速没有得超出40k m，本去没有得少距离拖止（普遍没有该超出50km），免得益坏变速器.推荐拖车时最佳将启动轮架起.（4）D挡为前进挡那是平常止车时的排挡位子，置于此挡位变速器可根据驾驶员的需要自动降挡或者减挡.正在挂进D挡前要保证车辆真足没有动（5）4、3挡前进挡正在此挡位变速器最下只换进所隐现挡位，正在丘陵天区或者山区常常使用此挡位，以预防变速器一再换挡，注意车速没有超出120km/h.（6）2挡战1挡前进挡2挡可提供较大的收动体造能源及扭力，1挡可提供最大收动体造能源及扭矩.当少距离上下斜坡、泥泞路段时，应根据路况采用此二挡位，以防车辆得控，但是没有成万古间使用.。

01m自动变速箱工作原理
自动变速箱（AT）是一种能够根据车辆速度和驾驶条件自动调整换挡的传动装置。

它的工作原理涉及液压系统、差速器和齿轮组件。

在汽车的引擎和传动轴之间，自动变速箱起到了一个重要的连接作用。

它通过油泵和液压系统来控制齿轮的换挡。

液压系统主要由液压控制器和电控单元组成。

液压控制器通过感应车辆速度、转速和油温等参数，以及驾驶者的油门输入，来决定何时进行换挡。

与手动变速箱不同，自动变速箱中的离合器并不需要由驾驶者踩下。

相反，它使用液力离合器来连接发动机和变速器。

当驾驶者将换挡杆放在驱动位时，液力离合器开始工作，将发动机的动力传输给传动轴，从而让车辆移动。

自动变速箱还配备了多个齿轮组件，其中包括行星齿轮组、湿多片离合器和湿多片制动器，它们通过液压控制器的指令进行换挡。

当液压控制器感知到换挡的需要时，它会给相应的齿轮组件供应液压油，从而使其进行换挡操作。

当驾驶者需要加速或提高速度时，自动变速箱会自动选择合适的齿轮比来提供更大的马力输出。

相反，当驾驶者需要减速或停车时，换挡系统会自动选择较低的齿轮比，以提供更大的制动力。

总的来说，自动变速箱通过液压控制器、齿轮组件和液力离合器来实现自动换挡，并确保汽车在各种驾驶条件下的平稳运行。

这种技术的引入使得驾驶变得更加便捷和舒适，并且可以根据行驶条件自动调整换挡，提高燃油经济性和驾驶体验。

大众01M型自动变速器的结构组成及工作原理10交通a1 郭光银 1048183901 大众01M型自动变速器内部总体结构大众01M自动变速器由三部分组成。

（图1）（1）液力元件：包括液力变扭器及油泵等，用于动力传递及提供液压元件(如各离合器和制动器)的动力源。

（图1）01M自动变速器结构图由（图1）可知变速器内部有两个分隔的箱体，上部是变速器，内装ATF油；下部是差速器，内装齿轮油。

在小齿轮轴3上有一个油封，把两种油分离开。

a. 液力变扭器液力变扭器由壳体、锁止离合器、涡轮、导轮和泵轮组成，分解图见（2）。

泵轮与壳体焊接为一体，由发动机飞轮驱动，工作时其内充满自动变速器油(ATF 油)，其动力传递路线是：发动机飞轮→变扭器壳体→泵轮→涡轮→变速器输入轴，导轮的作用是增大低转速时的输出扭矩。

涡轮和泵轮之间是靠液压油传递动力的，两者之间有一定的转速差，不但使油温升高，还降低了传动效率，锁止离合器可以把涡轮和泵轮连接为一体，形成刚性连接。

锁止离合器由电控单元控制，电控单元通过电磁阀控制A、B、C 3个油道的油压交替变化，按要求在锁止离合器的前、后面产生压力或卸压，控制锁止离合器接合或断开。

锁止离合器接合时，因油压作用，其带有摩擦片的一面与变扭器壳体接合，另一面通过齿牙与涡轮连接为一体。

（图2） 液力变扭器结构图b. 油泵油泵位于变扭器和变速器之间，由变扭器壳体驱动，其作用是建立油压，并通过滑阀箱控制各离合器和制动器的动作。

它采用转子齿轮泵，其结构见（图3）。

（2）控制机构：采用电子、液压混合控制，电控部分包括电子控制单元J217及其相应的传感器和执行元件；液压控制部分包括滑阀箱等。

（3）变速机构：采用拉维那式行星齿轮变速机构，2个太阳轮独立运动，齿圈输出动力，通过对大、小太阳轮及行星架的不同驱动、制动组合，实现4个前进档及一个倒档。

01M 型自动变速器采用拉维娜式行星轮式变速机构，基本的行星轮机构包括太阳轮、星轮、行星架和齿圈，其中星轮是惰轮，不能输入、输出动力。
