数字同步原理

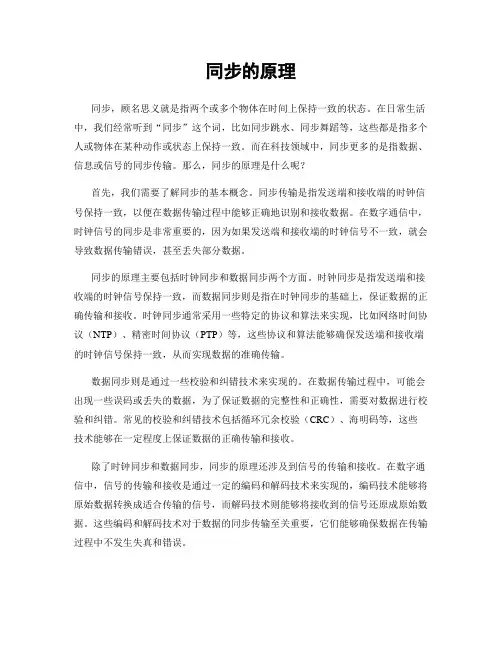

同步的原理同步，顾名思义就是指两个或多个物体在时间上保持一致的状态。

在日常生活中，我们经常听到“同步”这个词，比如同步跳水、同步舞蹈等，这些都是指多个人或物体在某种动作或状态上保持一致。

而在科技领域中，同步更多的是指数据、信息或信号的同步传输。

那么，同步的原理是什么呢？首先，我们需要了解同步的基本概念。

同步传输是指发送端和接收端的时钟信号保持一致，以便在数据传输过程中能够正确地识别和接收数据。

在数字通信中，时钟信号的同步是非常重要的，因为如果发送端和接收端的时钟信号不一致，就会导致数据传输错误，甚至丢失部分数据。

同步的原理主要包括时钟同步和数据同步两个方面。

时钟同步是指发送端和接收端的时钟信号保持一致，而数据同步则是指在时钟同步的基础上，保证数据的正确传输和接收。

时钟同步通常采用一些特定的协议和算法来实现，比如网络时间协议（NTP）、精密时间协议（PTP）等，这些协议和算法能够确保发送端和接收端的时钟信号保持一致，从而实现数据的准确传输。

数据同步则是通过一些校验和纠错技术来实现的。

在数据传输过程中，可能会出现一些误码或丢失的数据，为了保证数据的完整性和正确性，需要对数据进行校验和纠错。

常见的校验和纠错技术包括循环冗余校验（CRC）、海明码等，这些技术能够在一定程度上保证数据的正确传输和接收。

除了时钟同步和数据同步，同步的原理还涉及到信号的传输和接收。

在数字通信中，信号的传输和接收是通过一定的编码和解码技术来实现的，编码技术能够将原始数据转换成适合传输的信号，而解码技术则能够将接收到的信号还原成原始数据。

这些编码和解码技术对于数据的同步传输至关重要，它们能够确保数据在传输过程中不发生失真和错误。

总的来说，同步的原理是通过时钟同步、数据同步和信号的编码解码来实现的。

时钟同步保证了发送端和接收端的时钟信号保持一致，数据同步保证了数据的正确传输和接收，而编码解码技术则保证了信号的正确传输和接收。

这些原理共同作用，确保了数据、信息或信号在传输过程中能够保持一致和正确，从而实现了同步传输的目的。

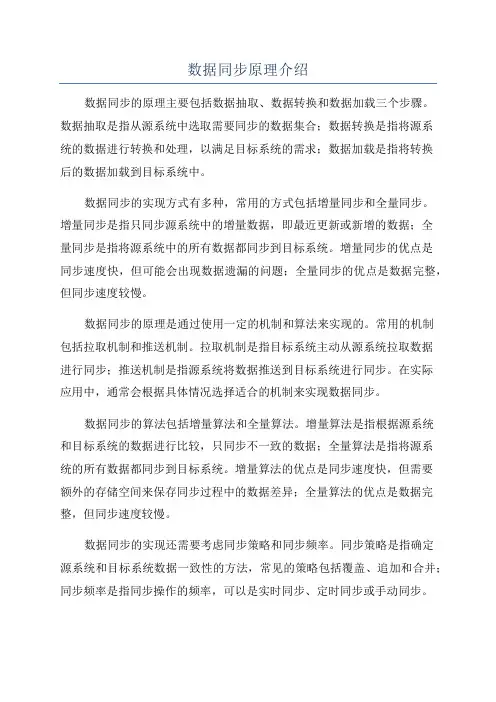

数据同步原理介绍数据同步的原理主要包括数据抽取、数据转换和数据加载三个步骤。

数据抽取是指从源系统中选取需要同步的数据集合；数据转换是指将源系统的数据进行转换和处理，以满足目标系统的需求；数据加载是指将转换后的数据加载到目标系统中。

数据同步的实现方式有多种，常用的方式包括增量同步和全量同步。

增量同步是指只同步源系统中的增量数据，即最近更新或新增的数据；全量同步是指将源系统中的所有数据都同步到目标系统。

增量同步的优点是同步速度快，但可能会出现数据遗漏的问题；全量同步的优点是数据完整，但同步速度较慢。

数据同步的原理是通过使用一定的机制和算法来实现的。

常用的机制包括拉取机制和推送机制。

拉取机制是指目标系统主动从源系统拉取数据进行同步；推送机制是指源系统将数据推送到目标系统进行同步。

在实际应用中，通常会根据具体情况选择适合的机制来实现数据同步。

数据同步的算法包括增量算法和全量算法。

增量算法是指根据源系统和目标系统的数据进行比较，只同步不一致的数据；全量算法是指将源系统的所有数据都同步到目标系统。

增量算法的优点是同步速度快，但需要额外的存储空间来保存同步过程中的数据差异；全量算法的优点是数据完整，但同步速度较慢。

数据同步的实现还需要考虑同步策略和同步频率。

同步策略是指确定源系统和目标系统数据一致性的方法，常见的策略包括覆盖、追加和合并；同步频率是指同步操作的频率，可以是实时同步、定时同步或手动同步。

综上所述，数据同步是将一个或多个源系统的数据与一个或多个目标系统的数据进行更新和保持一致的操作。

它的原理是通过数据抽取、数据转换和数据加载三个步骤来实现。

数据同步的实现方式包括增量同步和全量同步，机制包括拉取机制和推送机制，算法包括增量算法和全量算法。

同步策略和同步频率也是影响数据同步的重要因素。

数据同步在实际应用中有着广泛的应用，可以提高数据的一致性和准确性，提升工作效率。

实验十一 数字同步技术实验内容1.位定时、位同步提取实验2.信码再生实验3.眼图观察及分析实验4.CPU仿真眼图观察测量实验一. 实验目的1.掌握数字基带信号的传输过程。

2.熟悉位定时产生与提取位同步信号的方法。

3.学会观察眼图及其分析方法。

二. 实验电路工作原理所有数字通信系统能否有效地工作，在相当大的程度上依赖于发端和收端正确地同步。

同步的不良将会导致通信质量的下降，甚至完全不能工作。

通常有三种同步方式：即载波同步、位同步和群同步。

在本实验中主要分析位同步，载波同步和群同步不分析。

实现位同步的方法有多种，但可分为两大类型：一类是外同步法。

另一类是自同步法。

所谓外同步法，就是在发端除了要发送有用的数字信息外，还要专门传送位同步信号，到了接收端得用窄带滤波器或锁相环进行滤波提取出该信号作为位同步之用。

所谓自同步法，就是在发端不专门向收端发送位同步信号，而收端所需要的位同步信号是设法从接收信号中或从解调后的数字基带信号中提取出来。

本实验中，位同步提取的方法是从二相PSK(DPSK)信号中，对解调出的数字基带信息再直接提取恢复出位同步信号。

图11-1是位同步恢复与信码再生电路方框图,图11-2是电原理图。

图11-1 位同步恢复与信码再生电路方框图1.带通滤波与全波整流电路电路如图11-3所示。

设计该电路时，以数字基带码元速率为32KHz/s为例，数字基带信号由测量点TP703输入，经过电解电容E701与电阻R717进入该电路，带通滤波器由U711组成，测量点TP707为眼图测量点，利用二踪示波器的YB通道测量TP304或TP703，YA通道测量TP707时，调节示波器相应的开关与旋钮，就可以测量出眼图信号来。

关于眼图的具体测量在后面再作进一步的介绍。

由运算放大器U711∶C组成全波整流电路。

从图中可知,运算放大器U712(LM311)组成限幅放大电路。

32KHz谐振电路由电阻R731、R732、R722、电容C716、CA701(在电路板上这里为一可插入不同容量的电容作为实验调试，实验值为4700pf)、谐振线圈L701组成。

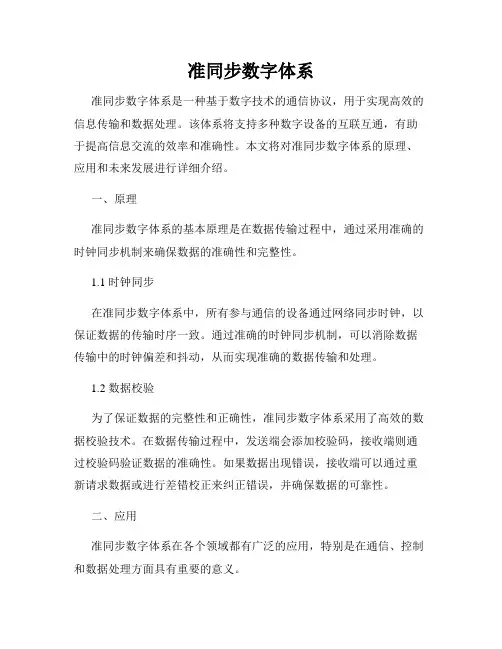

准同步数字体系准同步数字体系是一种基于数字技术的通信协议，用于实现高效的信息传输和数据处理。

该体系将支持多种数字设备的互联互通，有助于提高信息交流的效率和准确性。

本文将对准同步数字体系的原理、应用和未来发展进行详细介绍。

一、原理准同步数字体系的基本原理是在数据传输过程中，通过采用准确的时钟同步机制来确保数据的准确性和完整性。

1.1 时钟同步在准同步数字体系中，所有参与通信的设备通过网络同步时钟，以保证数据的传输时序一致。

通过准确的时钟同步机制，可以消除数据传输中的时钟偏差和抖动，从而实现准确的数据传输和处理。

1.2 数据校验为了保证数据的完整性和正确性，准同步数字体系采用了高效的数据校验技术。

在数据传输过程中，发送端会添加校验码，接收端则通过校验码验证数据的准确性。

如果数据出现错误，接收端可以通过重新请求数据或进行差错校正来纠正错误，并确保数据的可靠性。

二、应用准同步数字体系在各个领域都有广泛的应用，特别是在通信、控制和数据处理方面具有重要的意义。

2.1 通信领域在通信领域，准同步数字体系被广泛应用于数据传输和网络通信。

通过准确的时钟同步和高效的数据校验，可以实现高速、稳定的数据传输，满足现代通信网络对于高带宽、低延迟的需求。

2.2 控制系统准同步数字体系在控制系统中起到了重要的作用。

通过时钟同步和数据校验，可以实现各个控制设备之间的数据交换和共享，从而提高控制系统的精确性和稳定性。

例如，在工业自动化领域，准同步数字体系被广泛应用于实现分布式控制和数据采集。

2.3 数据处理准同步数字体系在数据处理领域也有广泛的应用。

通过保证数据的准确性和完整性，可以有效地进行数据分析和处理。

准同步数字体系提供了高效的数据传输和处理方式，有助于提高数据处理的速度和精度。

三、未来发展准同步数字体系在不断发展演进中，随着技术的不断进步和应用需求的增长，其未来发展潜力巨大。

3.1 高速传输随着通信技术的不断发展，对于高速数据传输的需求也越来越大。

同步计数器原理同步计数器是一种计数器，它的主要作用是在数字系统或者计算机中实现同步控制。

同步计数器能够根据输入信号的变化，对输出信号进行计数，从而形成一个标准的计数器。

同步计数器的原理是通过一个或多个寄存器与逻辑门组成的电路，在接收到输入信号之后，递增或递减计数器的计数值。

同步计数器可以应用于很多领域，例如电子通信、计算机硬件以及数字逻辑等领域。

同步计数器的核心是寄存器，它包括多个D触发器，D触发器是一种基本的数字逻辑电路，它具有存储和传输数据的功能。

在同步计数器中，D触发器的状态决定了计数器的值，一个D触发器的状态取决于上一个D触发器的输出状态以及输入信号的反馈。

计数器的位数决定了计数器能够达到的最大值，例如4位计数器最大能够计数到15。

当计数器达到最大值时，需要重置为0，这样就可以形成一个循环的计数器。

同步计数器的输入信号一般来自于外部信号源，如时钟、电平触发器、计数器时序或其他逻辑门的输出等，其中最常见的是时钟信号。

时钟信号是一种方波信号，具有一定的周期和占空比，可以通过电子元件将其转化为数字信号。

同步计数器的时钟信号被输入到所有D触发器中，时钟信号的每一个上升沿会导致所有D 触发器的输出状态进行更新，从而实现计数器的计数功能。

同步计数器的逻辑门是控制计数器递增或递减的关键部件。

递增计数器的原理是所有的D触发器的输出都与时钟信号进行同步，当时钟信号上升沿触发时，所有的D触发器输出状态会被写入到寄存器中，从而实现计数器的递增。

递减计数器的原理是对于输入信号逆序的同步计数器，或者将递增计数器的输出通过逻辑非门反相后作为递减计数器的输入，使得计数器的输出值在每个时钟信号下降沿时减1。

递减计数器的起始值等于计数器能够达到的最大值。

例如，对于4位计数器，递减计数器的起始值为1111（15），每个时钟信号下降沿时，计数器的输出值将减1，从15到0循环。

同步计数器的实际应用非常广泛，例如在数字系统中，同步计数器常常用于时序信号的生成、状态机或者定时器的实现。

数据同步原理
数据同步原理是指将多个数据源中的数据保持一致性的操作过程。

数据同步旨在确保在不同的计算机系统或数据库之间共享的数据在不同地方保持同步，以保证数据的一致性和准确性。

数据同步原理涉及到多个方面，包括数据更新、数据传输和数据一致性等。

具体的原理如下：
1. 数据更新：数据同步的基础是对数据的更新。

当一个数据源中的数据发生变化时，需要将这些变化同步到其他数据源中。

常见的数据更新操作包括插入、更新和删除等。

2. 数据传输：数据同步需要将数据从一个数据源传输到另一个数据源。

数据传输可以通过网络进行，常见的方式有FTP、HTTP、TCP/IP等。

在数据传输过程中，需要考虑网络的稳定性和数据传输的效率。

3. 数据一致性：数据同步的目的是确保多个数据源中的数据保持一致性。

在数据同步过程中，需要解决数据冲突和数据丢失等问题。

数据冲突是指在多个数据源中同时更新同一数据导致的不一致性，可以通过锁机制或者时间戳等方式来解决。

数据丢失是指在数据传输过程中数据丢失或者传输失败导致的数据不一致性，可以通过备份和重传等方式来解决。

数据同步原理可以根据实际情况进行调整和优化。

在设计数据同步系统时，需要考虑数据量、数据变化频率、网络带宽等因素，以确保数据同步的效率和准确性。

同时，需要考虑数据安
全性和可靠性，采取相应的安全措施和故障恢复机制，以防止数据泄露和数据丢失。

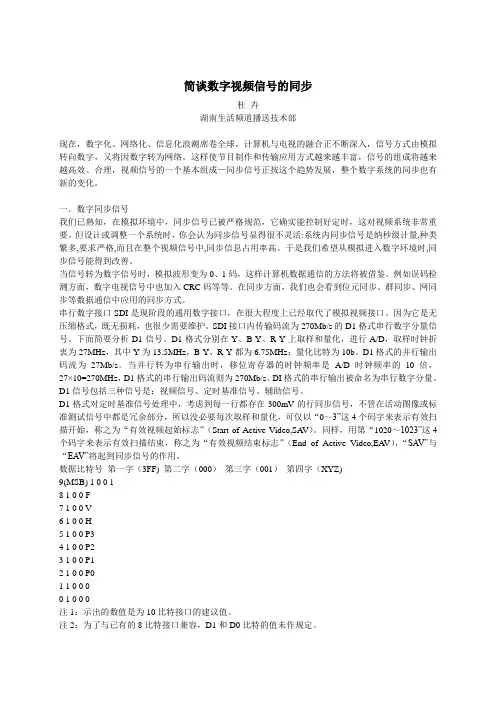

简谈数字视频信号的同步杜卉湖南生活频道播送技术部现在，数字化、网络化、信息化浪潮席卷全球，计算机与电视的融合正不断深入，信号方式由模拟转向数字，又将因数字转为网络。

这样使节目制作和传输应用方式越来越丰富，信号的组成将越来越高效、合理，视频信号的一个基本组成—同步信号正按这个趋势发展，整个数字系统的同步也有新的变化。

一．数字同步信号我们已熟知，在模拟环境中，同步信号已被严格规范，它确实能控制好定时，这对视频系统非常重要。

但设计或调整一个系统时，你会认为同步信号显得很不灵活:系统内同步信号是纳秒级计量,种类繁多,要求严格,而且在整个视频信号中,同步信息占用率高。

于是我们希望从模拟进入数字环境时,同步信号能得到改善。

当信号转为数字信号时，模拟波形变为0、1码，这样计算机数据通信的方法将被借鉴。

例如误码检测方面，数字电视信号中也加入CRC码等等。

在同步方面，我们也会看到位元同步、群同步、网同步等数据通信中应用的同步方式。

串行数字接口SDI是现阶段的通用数字接口，在很大程度上已经取代了模拟视频接口。

因为它是无压缩格式，既无损耗，也很少需要维护。

SDI接口内传输码流为270Mb/s的D1格式串行数字分量信号。

下面简要分析D1信号。

D1格式分别在Y、B-Y、R-Y上取样和量化，进行A/D，取样时钟折衷为27MHz，其中Y为13.5MHz，B-Y、R-Y都为6.75MHz；量化比特为10b。

D1格式的并行输出码流为27Mb/s。

当并行转为串行输出时，移位寄存器的时钟频率是A/D时钟频率的10倍，27×10=270MHz，D1格式的串行输出码流则为270Mb/s。

DI格式的串行输出被命名为串行数字分量。

D1信号包括三种信号是：视频信号、定时基准信号、辅助信号。

D1格式对定时基准信号处理中，考虑到每一行都存在300mV的行同步信号，不管在活动图像或标准测试信号中都是冗余部分，所以没必要每次取样和量化，可仅以“0～3”这4个码字来表示有效扫描开始，称之为“有效视频起始标志”（Start of Active Video,SAV）。

数字电路时钟同步原理时钟同步是数字电路设计中非常重要的一部分。

在数字电路系统中，各个模块之间的运行需要有一个统一的时钟信号来进行同步，以确保数据的准确传输和处理。

本文将介绍数字电路时钟同步的原理及其相关技术。

一、时钟信号的作用时钟信号在数字电路系统中的作用是非常关键的。

它通过为电路系统提供节拍信号，使得各个模块在同一个时间进行操作，保证了数据的传输和处理在统一的时间基准下进行。

时钟信号主要用于控制数字电路的操作顺序和时间间隔，以确保电路的正确运行。

二、时钟的生成方式1. 晶振产生时钟晶振是数字电路中最常用的时钟信号源。

晶振具有稳定、准确的特性，可以在不同的频率下提供稳定的时钟信号。

晶振通常通过晶体振荡器来实现，晶体振荡器将晶振转化为数字电路所需的时钟信号。

2. PLL锁相环产生时钟PLL（Phase-Locked Loop）锁相环是一种常见的时钟信号产生方法。

它通过比较输入信号与反馈信号的相位差异，自动调整反馈信号的频率和相位，使得输入信号与反馈信号达到同步。

PLL可以根据输入信号的频率和相位来生成稳定的时钟信号。

三、时钟同步方法时钟同步方法是保障数字电路系统正常运行的关键。

以下是常用的几种时钟同步方法：1. 同步时钟同步时钟是最简单、最基础的时钟同步方法之一。

在同步时钟系统中，所有模块共享同一个时钟信号，所有操作都按照同一个时钟信号进行。

同步时钟的优点是实现简单，适用于一些简单的数字电路系统。

2. 异步时钟异步时钟是一种灵活的时钟同步方法。

在异步时钟系统中，各个模块可以有不同的时钟源，每个模块的时钟信号可以有所不同。

模块之间的数据传输通过特定的同步信号进行控制，以确保传输的准确性。

异步时钟适用于复杂的数字电路系统，能够提高系统的灵活性和可靠性。

3. 时钟握手协议时钟握手协议是一种高级的时钟同步方法。

它通过在数据传输之前进行握手，确定各个模块之间的时钟关系。

时钟握手协议可以根据系统要求灵活地确定时钟的同步方式，从而实现更高效的数据传输和处理。

第一节SDH传输系统的基本原理一、PDH的固有弱点PDH即准同步数字体系，是指参与复接的各低次群的标称速率相同，而实际速率允许有一定偏差的数字体系。

目前ITU-T推荐应用的主要有两大系列的PDH数字体系，即PCM24路系列和PCM30/32路系列。

北美和日本采用1.544Mb/s作为基群的PCM24路数字系列；欧洲和我国则采用2.048Mb/s作为基群的PCM30/32路数字系列。

我国采用的PDH数字系列如表2-1所示。

表2-1 我国PDH数字系列基群二次群三次群四次群30路2.048 Mb/s 120路（30×4）8.448 Mb/s480路（120×4）34.368 Mb/s1920路（480×4）139.264 Mb/s采用ITU-T建议规定的PDH数字系列作为系统速率标准的光纤通信系统称为PDH光传输系统。

在通信网向大容量、标准化发展的今天，PDH传输体制已经愈来愈成为现代通信网的瓶颈，制约了传输网向更高的速率发展。

现有的光纤通信系统，现有的PDH主要应用在本地接入；SDH主要应用于城域网、省干网、骨干网；DWDM应用于骨干网（西北环）。

PDH传输体制的弱点主要表现在以下几个方面。

1．没有全世界统一的数字信号标准由于历史的原因，目前世界上的准同步数字体系PDH存在两大体系或三种地区性标准（日本、北美和欧洲），如表8-1所示。

北美和日本都采用以1.544Mb/s为基群速率的PCM24路系列，但略有不同，而欧洲和中国则采用以2.048Mb/s为基群速率的PCM30/32路系列。

由于没有统一的世界性标准，造成国际间互通、互连困难。

表8-1 不同地区PDH速率等级标准一次群二次群三次群四次群北美24路1.544Mb/s96路(24×4)6.312Mb/s672路(96×6)44.736Mb/s4032路(672×6)274.176Mb/s日本24路1.544Mb/s96路(24×4)6.312Mb/s480路(96×5)32.064Mb/s1440路(480×3)97.782Mb/s欧洲、中国30路120路(30×4) 480路(120×4) 1920路（480×4)2．没有标准的光接口规范PDH仅制定了电接口（G.703）的技术标准，但没有世界性的标准光接口规范，导致各个厂家自行开发的专用光接口大量滋生，故使不同厂家生产的设备在光缆线路上不能互通，必须转换为标准的接口后才能互通，从而增加了设备的成本，而且不灵活。

sdh的原理SDH（Synchronous Digital Hierarchy）是一种同步数字层次结构，它是一种在数字通信中用于传输和多路复用的技术。

SDH的原理是基于TDM（Time Division Multiplexing）技术，它通过将不同速率的数字信号分割成固定长度的时间片，然后按照时间顺序进行交替传输，从而实现了多路复用和传输的同步化。

SDH的原理主要包括以下几个方面：1. 同步传输，SDH采用了同步传输的方式，即在传输过程中，发送端和接收端的时钟是同步的。

这种同步传输方式可以有效地避免时钟漂移和时钟抖动，确保了传输的稳定性和可靠性。

2. 多路复用，SDH可以将不同速率的数字信号进行多路复用，将它们合并成一个高速的数字信号进行传输。

这种多路复用的方式可以充分利用传输介质的带宽，提高了传输效率。

3. 映射结构，SDH采用了一种灵活的映射结构，可以将不同速率的信号映射到不同的容器中进行传输。

这种映射结构可以有效地适应不同速率信号的传输需求，提高了传输的灵活性和可靠性。

4. 管理功能，SDH具有强大的管理功能，可以对传输系统进行监控、管理和维护。

通过管理功能，可以实现对传输系统的远程监控和故障定位，提高了传输系统的可靠性和可管理性。

5. 容错保护，SDH采用了多种容错保护技术，如交叉连接和复用段保护等，可以在传输过程中对信号进行保护和恢复，提高了传输系统的可靠性和稳定性。

总的来说，SDH的原理是基于同步传输和多路复用的技术，通过灵活的映射结构和强大的管理功能，实现了对不同速率信号的高效传输和可靠管理。

同时，SDH还具有较强的容错保护能力，可以保障传输系统的稳定性和可靠性。

这些特点使得SDH成为了现代数字通信系统中一种重要的传输技术。

电路基础原理数字信号的时钟与同步控制数字信号的时钟与同步控制是电路基础原理中的重要概念，它们在现代电子设备中起着至关重要的作用。

在这篇文章中，我们将探讨数字信号的时钟以及同步控制的基本原理和应用。

一、数字信号的时钟数字信号的时钟是指为了使数字系统能够准确地进行时序操作而引入的一种信号。

它可以看作是一个周期性的参考信号，用于控制数字电路中各个部件的工作时序，保证信号的准确性和可靠性。

时钟信号的频率通常以赫兹（Hz）为单位表示，高频时钟信号可以实现更高的数据处理速度。

时钟信号通常由晶体振荡器或者定时器产生，它会以正弦波形式不断震荡。

在数字系统中，时钟信号向各个部件传递，并在每个时钟周期的边沿触发相应的操作。

例如，在计算机的中央处理器中，时钟信号被用来同步数据存储和处理器内部寄存器的读写操作。

时钟信号的频率决定了整个系统的性能和稳定性。

二、同步控制的原理同步控制是指通过同步信号来实现不同部件或模块之间的协调和数据交换。

在数字系统中，同步控制主要通过时钟信号来实现。

当各个部件接收到时钟的边沿信号时，它们按照预定的时序进行操作，保证数据的正确传递和处理。

同步控制的基本原理是将所有的操作按照时钟信号的边沿进行同步。

当时钟信号的边沿到达时，所有的操作都开始执行，直到下一个边沿到达。

这种同步方式可以有效地消除操作之间的不确定性，保证数据的准确性和一致性。

同步控制在数字系统中是非常重要的，特别是在高性能计算和通信设备中。

通过合理设计时钟和同步信号的结构，可以减少数据传输错误和时序错误，提高系统的性能和可靠性。

三、同步控制的应用同步控制在现代电子设备中有着广泛的应用。

例如，在通信系统中，时钟信号被用于同步发送和接收数据的过程，在保证数据传输的同时保持高速和稳定性。

另一个应用是数字信号处理领域。

通过精确的时钟信号，可以实现高速的数字信号处理和算法运算，如音视频编解码、图像处理等。

此外，在计算机系统中，同步控制也扮演着重要的角色。
