钢筋混凝土桥梁结构耐久性的评估方法研究

桥梁结构检测与评估技术的研究【摘要】随着我国经济水平的不断提升，科学水平的不断进步，促进了桥梁技术发展水平的整体发展，桥梁结构检测与评估技术得到了越来越广泛的应用。

本文从阐桥梁检测和状态评估的内容入手，结合工程实例，对桥梁结构检测与评估技术的应用进行了分析。

【关键词】混凝土结构桥梁；结构检测；评估技术引言道路桥梁工程是公路和铁路运输的重要组成部分，在我国的交通体系中占据着十分重要的地位，在对道路桥梁工程的施工过程中，需要对桥梁结构检测和评估技术就行研究，只有全面对桥梁的坚固性和安全情况进行把控，才能为桥梁结构检测和评估技术提供有力的依据，促进桥梁行业的健康蓬勃发展。

1.桥梁检测和状态评估的内容1.1检测评估桥梁的承载能力一般对桥梁的结构、主要材料如钢筋混凝土的配比状态以及桥梁主要部件的维护等是承载能力检测评估的主要内容。

公路或铁路、钢结构桥或砖石结构桥或混凝土结构桥，能力评估的标准和重点是截然不同的，因此，不同类型的桥梁、不同用途的桥梁在测评时需要根据各自类型所规定的标准来测评，如果超出桥梁的合理承载力，那么桥梁的使用年限就会缩短，只有在合理的承载范围内，并定期进行维修，才可有限延长桥梁的使用年限。

1.2测评估桥梁的耐久性随着我国工业化进程的加快，一些大型的建筑设备或重型的卡车增多，增加了交通的压力，另外加油一些如火灾或地震等自然灾害都能等这些对桥梁都存在这一定程度的损伤，测量评估桥梁的的耐久性是对桥梁的抗疲劳和损伤能力进行研究，从而找出桥梁具体损害的部件，全面掌握桥梁的安全状况。

1.3测评估桥梁的适应性桥梁的适应性是指要结合桥梁日常定期维修记录和其他一些专业的特殊检查资料作为依据，通过各种试验及受力分析来评定出桥梁的桥梁抵御风险的能力和实际承载能力来出具报告的，根据报告可以生成桥梁的养护或改进报告。

1.4测评估桥梁材料桥梁材料评估顾名思义就是针对桥梁具体所用材料来看，像钢结构桥梁、砖石桥梁、混凝土梁式桥梁所用的材料不同，那么检测的对象也不同。

混凝土桥梁耐久性评估标准一、前言混凝土桥梁是现代交通建设中不可或缺的重要构筑物，其耐久性评估对于确保交通安全、延长桥梁使用寿命具有重要的意义。

本文旨在通过对混凝土桥梁耐久性评估标准的分析和总结，提供一份全面、详细、科学、实用的标准，为混凝土桥梁的设计、施工、维护和管理提供指导。

二、耐久性评估的基本原则1.综合考虑桥梁的设计、材料、施工和使用环境等因素，确定评估指标和方法。

2.评估指标应包括结构安全、使用寿命、经济性、环境适应性等方面。

3.评估方法应科学、可靠、可行，采用定量和定性结合的方式进行。

4.评估结果应具有可比性、可重复性和可验证性。

5.评估应周期性进行，以及时发现和解决问题。

三、评估指标和方法1.结构安全评估指标结构安全是混凝土桥梁耐久性评估的重要指标之一，评估方法包括以下几个方面：（1）混凝土强度和变形：通过测量混凝土的抗压强度、弹性模量、泊松比等参数，以及监测混凝土的应变、变形等参数，评估混凝土的强度和变形能力。

（2）钢筋锈蚀：通过检测钢筋的锈蚀程度、断面积变化等参数，评估钢筋的耐久性和承载能力。

（3）桥墩基础稳定性：通过检测桥墩基础的沉降、倾斜等参数，评估桥墩基础的稳定性和承载能力。

2.使用寿命评估指标混凝土桥梁的使用寿命是评估其耐久性的重要指标之一，评估方法包括以下几个方面：（1）混凝土的抗老化性：通过检测混凝土的抗冻融性、抗渗透性、抗碳化性等参数，评估混凝土的抗老化能力。

（2）钢筋的抗腐蚀性：通过监测钢筋的腐蚀速率、腐蚀深度等参数，评估钢筋的抗腐蚀能力。

（3）桥梁的荷载能力：通过模拟桥梁的荷载情况，评估桥梁的荷载能力和使用寿命。

3.经济性评估指标经济性是混凝土桥梁耐久性评估的重要指标之一，评估方法包括以下几个方面：（1）施工成本：通过评估混凝土桥梁的施工成本，包括人工、材料、设备等方面的成本，评估混凝土桥梁的经济性。

（2）维护成本：通过评估混凝土桥梁的维护成本，包括巡查、保养、维修等方面的成本，评估混凝土桥梁的经济性。

混凝土结构耐久性设计与评估方法研究混凝土结构在现代建筑中扮演着重要的角色，然而，长期使用和环境因素的影响可能会对混凝土结构的耐久性造成不利影响。

为确保混凝土结构的长期稳定性和安全性，对其耐久性进行全面的设计和评估至关重要。

本文旨在研究混凝土结构耐久性的设计原则与评估方法，以提供可行的技术指导。

混凝土结构耐久性设计的核心原则是从材料的角度考虑，并综合考虑结构的特点、使用环境和预期寿命。

首先，正确选择混凝土材料，特别是水灰比和骨料的选择对混凝土的耐久性至关重要。

低水灰比可以提高混凝土的密实性，减少孔隙度，从而降低渗透性和氯离子的侵入。

同时，骨料的选择也会影响混凝土的耐久性，细碎的骨料可以增加混凝土的强度和密实性。

其次，在混凝土结构的设计过程中，需要考虑外部环境的影响。

这包括气候条件、环境湿度、氯离子侵入等因素。

在设计过程中，需要根据使用环境的特点选择适当的抗氯离子渗透性材料，如添加氯离子阻滞剂或覆盖隔离层。

此外，使用防水剂和防潮剂也可以在一定程度上提高混凝土的耐久性。

混凝土结构耐久性评估的目的是检测和评估结构的状况，以预测其未来的耐久性和维修需求。

评估方法可以通过非破坏性测试和破坏性测试进行。

非破坏性测试主要包括超声波测试、地电阻测试、红外热成像技术等，可以检测混凝土结构中的缺陷、裂缝和腐蚀情况。

破坏性测试通常使用负载试验和取样检测等，可以提供更详细的结构强度和稳定性方面的信息。

此外，耐久性评估还需要考虑结构使用年限和维修计划。

通过对结构使用年限的预测和维修需求的评估，可以制定合理的维修计划，确保结构的长期稳定性和安全性。

这包括定期的巡检和维修，以及在需要时进行局部修复或全面重建。

总结起来，混凝土结构耐久性设计与评估需要综合考虑材料性能、环境条件和使用年限等因素。

正确选择混凝土材料和适当的添加剂可以改善混凝土的耐久性。

评估方法既可以使用非破坏性测试，也可以使用破坏性测试，以提供全面的结构状况信息。

维护和维修计划的制定是确保混凝土结构长期稳定性和安全性的重要步骤。

钢结构桥梁的耐久性研究钢结构桥梁一直以来都是现代交通运输中不可或缺的重要组成部分。

然而，随着时间的推移，桥梁结构所面临的各种外界因素和自身的老化问题，对桥梁的耐久性提出了严峻的挑战。

因此，为了确保钢结构桥梁的长期安全运行，研究其耐久性非常必要。

本文将就钢结构桥梁耐久性的关键因素和研究方法进行深入探讨。

一、钢结构桥梁的耐久性问题钢结构桥梁的耐久性主要面临两大挑战：环境因素和结构老化。

1. 环境因素钢结构桥梁常常建立在恶劣的环境条件下，例如潮湿的海洋环境、高温的气候条件或者严寒的寒冷气候。

同时，大气中的化学物质、颗粒物和气候变化等因素也会对桥梁产生腐蚀和损害。

2. 结构老化桥梁的使用年限长了，难免会出现结构老化问题。

腐蚀、疲劳、应力集中等因素都会导致桥梁结构的疲劳破坏和强度衰减。

此外，桥梁的结构设计和施工缺陷也可能使其易受外界因素的侵害。

二、钢结构桥梁耐久性研究方法为了保证钢结构桥梁的耐久性，研究人员采用了多种方法来评估和改善桥梁的结构安全性。

以下是几种常见的研究方法：1. 现场监测和数据分析通过对桥梁进行定期的结构监测和数据采集分析，可以及时发现桥梁的损伤和病害，评估其健康状况，并制定相应的维护和修复计划。

现代技术手段如无损检测和远程监控系统的应用，能够提高桥梁结构的监测效率和准确性。

2. 综合评估模型为了全面评估桥梁的耐久性，研究人员开发了各种综合评估模型。

这些模型通常基于桥梁的结构特性、环境因素和使用状况等参数，综合分析桥梁的可靠性和寿命。

通过预测桥梁的未来性能和风险，可以制定相应的维护和管理策略。

3. 材料和施工技术研究材料的选择和施工技术对桥梁的耐久性起着重要作用。

研究人员通过研究新型材料和施工技术，改善桥梁的耐久性和结构性能。

例如，采用耐腐蚀材料、防腐保护措施和新型施工技术，可以延长钢结构桥梁的使用寿命。

4. 风洞试验和数值模拟通过风洞试验和数值模拟，研究人员可以分析桥梁在风荷载下的响应和破坏机理。

混凝土梁桥长期性能观测与评价指南一、背景介绍混凝土梁桥是一种常见的桥梁结构形式，其由桥面、支座、墩台、墩柱和梁等构件组成，主要承受车辆和行人的荷载。

桥梁作为城市道路交通的重要组成部分，一旦出现问题将会影响城市交通的畅通，甚至会危及行人和车辆的安全。

因此，对桥梁结构的长期性能进行观测与评价是非常必要的。

二、长期性能观测方法1. 定期检查桥梁结构的外表面，包括桥面、支座、墩台等部位的裂缝、鼓包、漆面脱落等情况，及时修复。

2. 使用超声波检测等技术，检测混凝土结构的内部情况，了解混凝土的强度和耐久性等指标。

3. 监测桥梁结构的变形情况，包括水平位移、竖向位移等数据，以判断桥梁结构的变形趋势。

4. 对桥梁结构使用的材料进行检测，确保其符合相关标准，并根据检测结果对结构进行维护与修复。

5. 对桥梁结构中的钢筋进行检测，确保其没有腐蚀或者断裂等问题，以保证桥梁结构的整体稳固性。

6. 使用无损检测技术，对桥梁结构的内部情况进行全面检测，以发现潜在的问题并及时处理。

三、长期性能评价方法1. 根据桥梁结构的观测数据，制定桥梁结构的长期性能评价表，对桥梁结构进行定性和定量评价。

2. 制定桥梁结构的维护计划，包括定期维护、日常维护和紧急维护等内容，确保桥梁结构的安全性。

3. 对桥梁结构进行定期的检测和评价，及时修复问题，延长桥梁的使用寿命。

4. 使用专业软件对桥梁结构进行有限元分析，了解结构在不同荷载下的受力情况，制定相应的加固方案。

5. 对桥梁结构的长期性能进行定期评估，根据评估结果制定相应的改进措施，提高桥梁结构的安全性和耐久性。

6. 结合桥梁结构的使用寿命和维护情况，评估桥梁结构的剩余使用寿命，及时进行维护和加固工作。

四、总结混凝土梁桥作为城市交通建设的重要组成部分，长期性能的观测与评价对于保障桥梁结构的安全、延长使用寿命具有重要意义。

建立一套系统且可操作的指南，将有助于指导相关工作的开展，保障桥梁结构的安全和稳定运行。

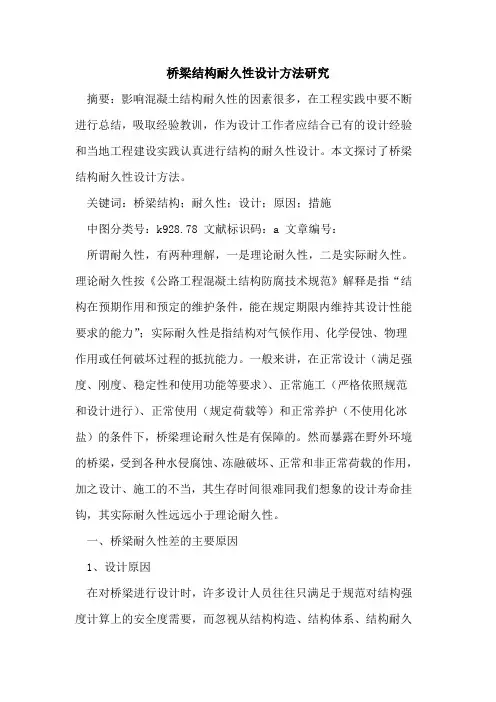

桥梁结构耐久性设计方法研究摘要：影响混凝土结构耐久性的因素很多，在工程实践中要不断进行总结，吸取经验教训，作为设计工作者应结合已有的设计经验和当地工程建设实践认真进行结构的耐久性设计。

本文探讨了桥梁结构耐久性设计方法。

关键词：桥梁结构；耐久性；设计；原因；措施中图分类号：k928.78 文献标识码：a 文章编号：所谓耐久性，有两种理解，一是理论耐久性，二是实际耐久性。

理论耐久性按《公路工程混凝土结构防腐技术规范》解释是指“结构在预期作用和预定的维护条件，能在规定期限内维持其设计性能要求的能力”；实际耐久性是指结构对气候作用、化学侵蚀、物理作用或任何破坏过程的抵抗能力。

一般来讲，在正常设计（满足强度、刚度、稳定性和使用功能等要求）、正常施工（严格依照规范和设计进行）、正常使用（规定荷载等）和正常养护（不使用化冰盐）的条件下，桥梁理论耐久性是有保障的。

然而暴露在野外环境的桥梁，受到各种水侵腐蚀、冻融破坏、正常和非正常荷载的作用，加之设计、施工的不当，其生存时间很难同我们想象的设计寿命挂钩，其实际耐久性远远小于理论耐久性。

一、桥梁耐久性差的主要原因1、设计原因在对桥梁进行设计时，许多设计人员往往只满足于规范对结构强度计算上的安全度需要，而忽视从结构构造、结构体系、结构耐久性、结构材料、结构维护以及从设计、施工到使用全过程中经常出现的人为错误等方面去加强和保证结构的安全性，致使有的计算图式和受力路线不明确，有的结构整体性和延性不足、冗余性小，这些都极大地削弱了桥梁结构的耐久性。

2、施工原因不合格、不规范的施工也是造成桥梁耐久性不足的一个重要原因。

在实际施工中，工作人员往往为了抢进度而忽视桥梁的施工质量，如施工材料使用不当、以次充好，混凝土质量不合格，钢筋保护层厚度不够，振捣、养护不当，预应力施工不合理等现象，致使桥梁的施工质量远远没有达到规范和设计要求，在短暂的使用年限中，会出现影响其正常使用的病害与劣化，进而对桥梁长期耐久性产生危害。

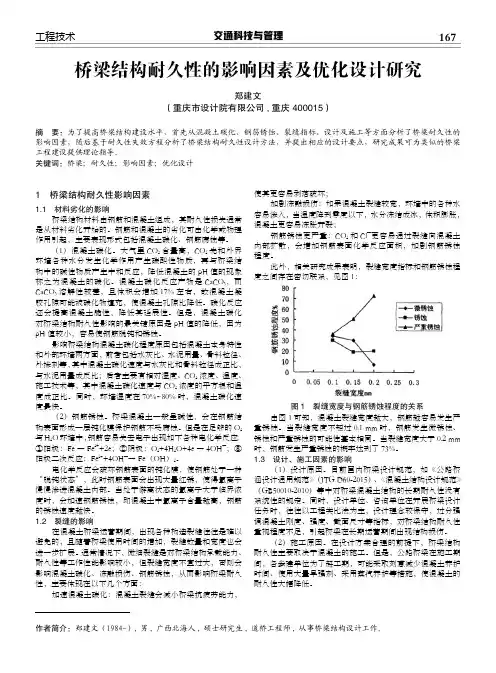

交通科技与管理167工程技术1　桥梁结构耐久性影响因素1.1　材料劣化的影响桥梁结构材料由钢筋和混凝土组成，其耐久性损失通常是从材料劣化开始的。

钢筋和混凝土的劣化可由化学或物理作用引起，主要表现形式包括混凝土碳化、钢筋腐蚀等。

（1）混凝土碳化。

大气里CO 2含量高，CO 2先和外界环境各种水分发生化学作用产生碳酸性物质，再与桥梁结构中的碱性物质产生中和反应，降低混凝土的pH 值的现象称之为混凝土的碳化。

混凝土碳化反应产物是CaCO 3，而CaCO 3溶解性较差，且体积会增加17%左右，故混凝土凝胶孔隙可能被碳化物填充，使混凝土孔隙比降低。

碳化反应还会提高混凝土脆性，降低其延展性。

但是，混凝土碳化对桥梁结构耐久性影响的最关键原因是pH 值的降低，因为pH 值较小，容易使钢筋脱钝和锈蚀。

影响桥梁结构混凝土碳化程度原因包括混凝土本身特性和外部环境两方面，前者包括水灰比、水泥用量、骨料粒径、外掺剂等，其中混凝土碳化速度与水灰比和骨料粒径成正比，与水泥用量成反比；后者主要有相对湿度、CO 2浓度、温度、施工技术等，其中混凝土碳化速度与CO 2浓度的平方根和温度成正比。

同时，环境湿度在70%~80%时，混凝土碳化速度最快。

（2）钢筋锈蚀。

桥梁混凝土一般呈碱性，会在钢筋结构表面形成一层钝化膜保护钢筋不受腐蚀。

但是在足够的O 2与H 2O 环境中，钢筋容易失去电子出现如下各种电化学反应：①阳极：Fe →Fe 2++2e；②阴极：O 2+4H 2O+4e →4OH —；③阳极二次反应：Fe 2++4OH —→Fe（OH）2。

电化学反应会破坏钢筋表面的钝化膜，使钢筋处于一种“脱钝状态”，此时钢筋表面会出现大量红锈，使得氯离子慢慢渗进混凝土内部。

当处于游离状态的氯离子大于临界浓度时，会加速钢筋锈蚀，即混凝土中氯离子含量越高，钢筋的锈蚀速度越快。

1.2　裂缝的影响在混凝土桥梁运营期间，出现各种构造裂缝往往是难以避免的，且随着桥梁使用时间的增加，裂缝数量和宽度也会进一步扩展。
