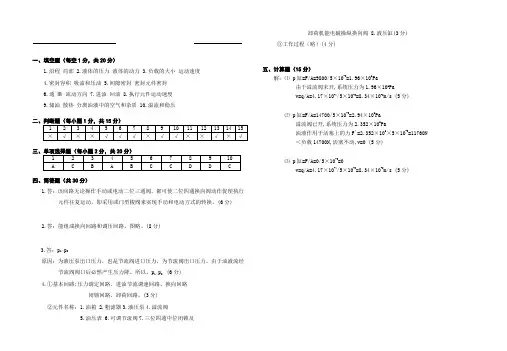

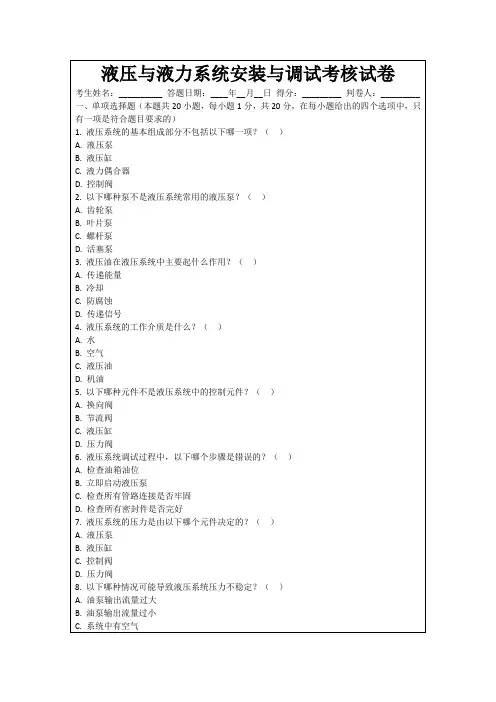

3.《液压气动系统安装与调试》练习题3

一、填空题（每空1分，共20分）1.沿程 局部2.液体的压力 液体的动力3.负载的大小 运动速度4.密封容积 吸油和压油5.间隙密封 密封元件密封6.通 断 流动方向7.进油 回油8.执行元件运动速度9.储油 散热 分离油液中的空气和杂质 10.溢流和稳压四、简答题（共30分）1.答：该回路无论操作手动或电动二位三通阀，都可使二位四通换向阀动作促使执行元件往复运动，即采用或门型梭阀来实现手动和电动方式的转换。

(6分)2.答：能组成换向回路和调压回路。

图略。

(8分)3.答：p 1＞p 2原因：为液压泵出口压力，也是节流阀进口压力，为节流阀出口压力。

由于油液流经节流阀阀口后必然产生压力降。

所以。

p 1＞p 2 (6分)4.①基本回路:压力调定回路、进油节流调速回路、换向回路 闭锁回路、卸荷回路。

(3分) ②元件名称：1.油箱 2.粗滤器3.液压泵4.溢流阀5.油压表6.可调节流阀7.三位四通中位闭锁及卸荷机能电磁操纵换向阀 8.液压缸(3分)③工作过程（略）(4分)五、计算题（15分）解：⑴ p 缸=F/A=9800/5×10-3=1.96×106Pa由于溢流阀未开,系统压力为1.96×106Pa v=q/A=4.17×10-4/5×10-3=8.34×10-2m/s (5分)⑵ p 缸=F/A=14700/5×10-3=2.94×106Pa 溢流阀已开,系统压力为2.352×106Pa油液作用于活塞上的力F`=2.352×106×5×10-3=11760N ＜负载14700N,活塞不动,v=0 (5分)⑶ p 缸=F/A=0/5×10-3=0v=q/A=4.17×10-4/5×10-3=8.34×10-2m/s (5分)。

期末测试题三一、单项选择题（每题1分，共15分）1.对某一尺寸进行系列测量得到一列测得值，测量精度明显受到环境温度的影响．此温度误差为（）A：系统误差B：随机误差C：粗大误差D: 绝对误差2.绝对误差与真值之比叫（）A：相对误差B：极限误差C：剩余误差D：绝对误差3.用比较仪测量零件时，调整仪器所用量块的尺寸误差，按性质为（）A：系统误差B：随机误差C：粗大误差D: 绝对误差4. 游标卡尺主尺的刻线间距为（）A：1mmB：0.5mmC：2mmD：3mm5.最大实体尺寸是（）A：零件合格的起始尺寸B：零件合格的中止尺寸C：最大极限尺寸D：最小极限误差6.最小实体尺寸是（）A：零件合格的起始尺寸B：孔的最大极限尺寸和轴的最小极限尺寸C：最小极限尺寸D：最大极限误差7. 公称尺寸为１００ｍｍ的量块，若其实际尺寸为１００．００１ｍｍ，用此量块作为测量的基准件，将产生０．００１ｍｍ的测量误差，此误差性质是（）。

A：随机误差B: 系统误差C：粗大误差D：相对误差8.精密度是表示测量结果中（）影响的程度A：系统误差大小B：随机误差大小C：粗大误差大小D：相对误差大小9.公差带相对于零线的位置反映了配合的（）A：松紧程度B：精确程度C：松紧变化的程度D：准确程度10.相互结合的孔和轴的精度决定了（）A：配合精度的高低B：配合的松紧程度C：配合的性质D：松紧程度的性质11.实际尺寸是具体零件上（）尺寸的测得值A：某一位置的B：整个表面的C：部分表面的D：某一部分的12.作用尺寸是存在于（），某一实际轴或孔的作用尺寸是唯一的A：实际轴或孔上的理想参数B：理想轴或孔上的实际参数C：实际轴或孔上的实际参数D：理想轴或孔上的理想参数13.（）最大实体尺寸是控制其作用尺寸的A：孔和轴的B：孔的C：轴的D: 既不是孔的也不是轴的14.（）最小实体尺寸是控制其实际尺寸的A：孔和轴的B：孔的C：轴的D：间隙的15.（）是表示过渡配合松紧变化程度的特征值，设计时应根据零件的使用要求来规定这两个极限值。

3套《液压系统安装与调试》期末测试题及答案《液压系统安装与调试》期末测试题及答案一一、单项选择题（每题1分，共15分）1.以（）作为工作介质进行能量传递的过程叫流体传动。

包括气体传动和液体传动。

A：导体B：固体C：刚体D：流体2.以（）作为工作介质进行能量传递的过程叫液体传动。

包括液压传动和液力传动。

A：流体B：液体C：固体D：刚体3.以液体作为工作介质并以其（）作为能量传递的方式，这样的液体传动称为液压传动。

A：动能B：压力能C：电能D：热能4.以液体作为工作介质并以其（）作为能量传递的方式，这样的液体传动称为液力传动。

A：电能B：压力能C：动能D：热能5.液压系统的能源装置是（）。

A：油箱B：液压阀C：液压油缸D：液压泵6.液压系统的控制装置是（）。

A：液压油缸B：液压泵C：液压阀D：油箱7.液压系统的执行装置包括（）等。

A：液压油、压力表B：液压泵、油箱C：过滤器、冷却器D：液压油缸、马达8.液压系统的辅助装置包括（）等。

A：液压油、液压阀B：液压泵、冷却器C：过滤器、液压阀D：油箱、过滤器9.下列液压系统职能符号中安全阀是（）A：B：C：D：10.下列液压系统职能符号中减压阀是（）A：B：C：D：11.下列液压系统职能符号中单向阀是（）A：B：C：D:12.下列液压系统职能符号中梭阀是（）A：B：C：D：13.下列液压系统职能符号中手动两位四通换向阀是（）A：B：C：D：14.下列液压系统职能符号中两位四通电磁换向阀是（）A：B：C：D:15.下列液压系统职能符号中两位四通液控换向阀是（）A：B：C：D:二、不定项选择题（每题2分，共10分）1. 看下列PSV阀原理图并填空主安全阀是（）减压阀是（）梭阀是（）二通流量阀是（）二次阀是（）2. 看下列PSV阀外观图并填空减压阀是（）主安全阀是（）R口是（）二次阀是（）3. 看下列双联变量泵原理图并填空负载敏感控制是（）压力切断控制是（）恒功率控制是（）4. 液压系统由能源装置、控制装置、执行装置、辅助装置和液压油五部分组成。

《液压与气动》试卷（3）答案姓名学号成绩一、填空（30分）1、液压油2、能源装置部分执行元件部分控制调节部分工作介质3、液体流动时液体内摩擦力的大小液体的流动性能4、液体单位面积上所受的法向力N/m2KPaMPa5、前阻后推外负载。

6、密封容积密封容积的变化值7、齿轮泵叶片泵柱塞泵8、机械效率容积效率9、双作用式单作用式10、执行元件二倍11、方向控制阀压力控制阀流量控制阀12、中位O P M H Y13、压力的变化14、进油路节流跳速回油路节流调速旁油路调速。

15、调速阀串联调速阀并联16、压力行程17、基本不变液压系统过载时溢流二、是非题(15分)1、（×）2、（√）3、（√）4、（√）5、（×）6、（√）7、（×）8、（√）9、（×）10（√）11．（×）12、（ C ）13．（A）14（√）15、（√）三、绘出下列名称的图形符号（10分）1、单向阀2、液控单向阀3、先导式溢流阀4、先导式顺序阀5、先导式减压阀6、二位二通常断型电磁换向阀7、三位四通常弹簧复位“O”型电磁换向阀8、三位四通常弹簧复位“Y”型电磁换向阀9、三位四通常弹簧复位“M”型电磁换向阀10、三位四通常弹簧复位“H”型电磁换向阀四、问答题（15分）相同点：1.在常位状态下,溢流阀与顺序阀的进、出口之间是不相通的；2．作用主阀芯的液压力是由进口油液压力产生的。

不同点：1.溢流阀的出口接油箱,顺序阀的出口接回路;2.溢流阀的泄漏油液经内泄漏通道进入回油口T, 顺序阀的泄油口必须单独外接油箱3.溢流阀的进口压力在通流状态下基本不变,而顺序阀在通流状态下其进口压力而定.4.顺序阀的有效密封长度也比溢流阀的要长.溢流阀不能直接作顺序阀用,进行适当改进后作顺阀2.是为了使主阀芯更好地对中五、计算题：（10分）61131150007.5*102*10F P pa A -=== 62232100005*102*10F p Pa A -=== （2缸2先动（3）当压力达到7.5MPa 时另一个缸能动.2、44max 12) 1.3*(3.333)*108.229*103/q k q q m s --=+==漏（ 643m a x m a x ** 1.5*3.2*10*8.229*10 3.95*10()PK p q w -===泵压七、综合分析题：（20分）1、如图所示的慢速转换回路，试说明其工作原理。

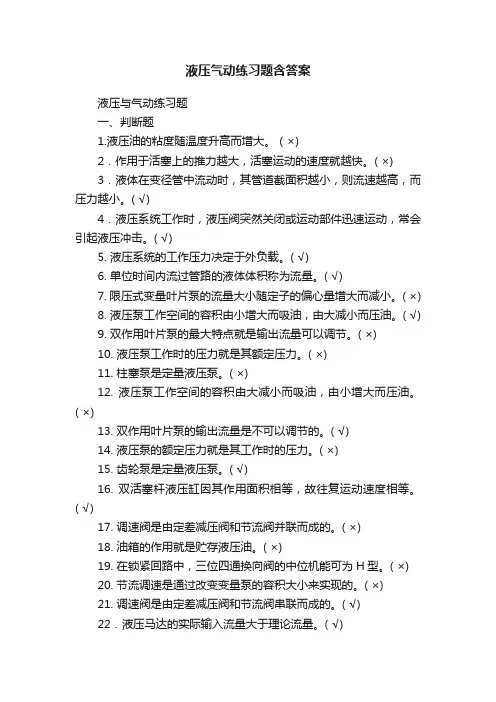

液压气动练习题含答案液压与气动练习题一、判断题1.液压油的粘度随温度升高而增大。

（×)2．作用于活塞上的推力越大，活塞运动的速度就越快。

( ×)3．液体在变径管中流动时，其管道截面积越小，则流速越高，而压力越小。

( √)4．液压系统工作时，液压阀突然关闭或运动部件迅速运动，常会引起液压冲击。

( √)5. 液压系统的工作压力决定于外负载。

( √)6. 单位时间内流过管路的液体体积称为流量。

( √)7. 限压式变量叶片泵的流量大小随定子的偏心量增大而减小。

( ×)8. 液压泵工作空间的容积由小增大而吸油，由大减小而压油。

( √)9. 双作用叶片泵的最大特点就是输出流量可以调节。

( ×)10. 液压泵工作时的压力就是其额定压力。

( ×)11. 柱塞泵是定量液压泵。

( ×)12. 液压泵工作空间的容积由大减小而吸油，由小增大而压油。

( ×)13. 双作用叶片泵的输出流量是不可以调节的。

( √)14. 液压泵的额定压力就是其工作时的压力。

( ×)15. 齿轮泵是定量液压泵。

( √)16. 双活塞杆液压缸因其作用面积相等，故往复运动速度相等。

( √)17. 调速阀是由定差减压阀和节流阀并联而成的。

( ×)18. 油箱的作用就是贮存液压油。

( ×)19. 在锁紧回路中，三位四通换向阀的中位机能可为H型。

( ×)20. 节流调速是通过改变变量泵的容积大小来实现的。

( ×)21. 调速阀是由定差减压阀和节流阀串联而成的。

( √)22．液压马达的实际输入流量大于理论流量。

( √)23．当液压缸的活塞杆固定时，其左腔通入压力油，则液压缸向左运动。

( √)24．单柱塞缸靠液压油能实现两个方向的运动。

( ×)25．液压缸差动连接时，液压缸产生的推力比非差动时的推力大。

( ×)26．背压阀的作用是使液压缸回油腔中具有一定的压力，保证运动部件工作平稳。

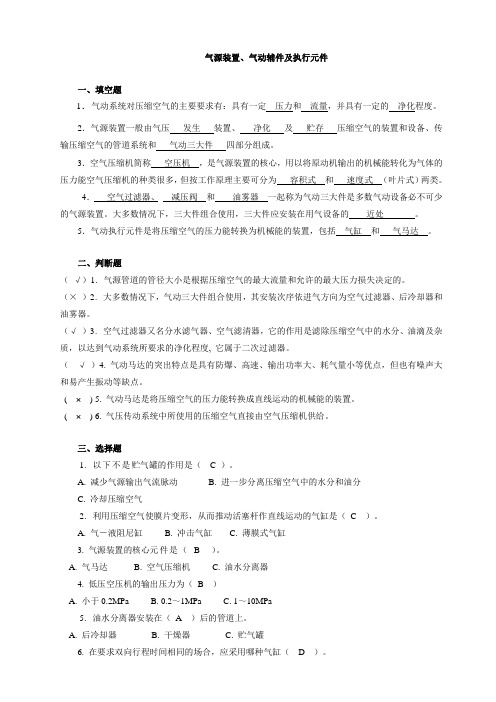

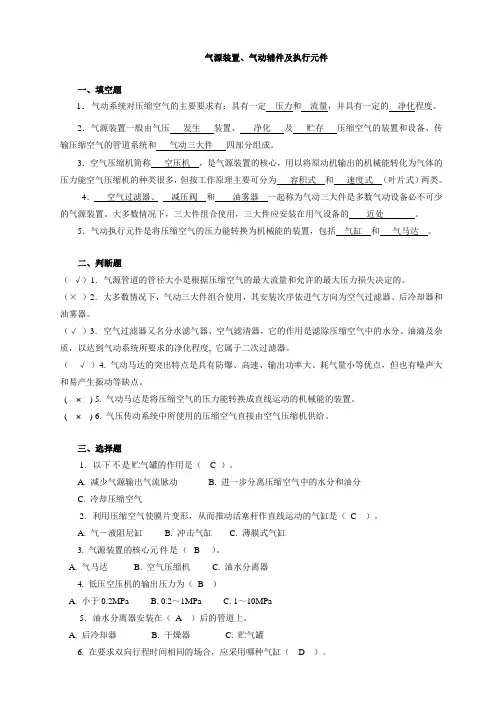

气源装置、气动辅件及执行元件一、填空题1．气动系统对压缩空气的主要要求有：具有一定压力和流量，并具有一定的净化程度。

2．气源装置一般由气压发生装置、净化及贮存压缩空气的装置和设备、传输压缩空气的管道系统和气动三大件四部分组成。

3．空气压缩机简称空压机，是气源装置的核心，用以将原动机输出的机械能转化为气体的压力能空气压缩机的种类很多，但按工作原理主要可分为容积式和速度式（叶片式）两类。

4．空气过滤器、减压阀和油雾器一起称为气动三大件是多数气动设备必不可少的气源装置。

大多数情况下，三大件组合使用，三大件应安装在用气设备的近处。

5．气动执行元件是将压缩空气的压力能转换为机械能的装置，包括气缸和气马达。

二、判断题（√）1. 气源管道的管径大小是根据压缩空气的最大流量和允许的最大压力损失决定的。

（×）2. 大多数情况下，气动三大件组合使用，其安装次序依进气方向为空气过滤器、后冷却器和油雾器。

（√）3. 空气过滤器又名分水滤气器、空气滤清器，它的作用是滤除压缩空气中的水分、油滴及杂质，以达到气动系统所要求的净化程度, 它属于二次过滤器。

（√）4. 气动马达的突出特点是具有防爆、高速、输出功率大、耗气量小等优点，但也有噪声大和易产生振动等缺点。

( ×) 5. 气动马达是将压缩空气的压力能转换成直线运动的机械能的装置。

( ×) 6. 气压传动系统中所使用的压缩空气直接由空气压缩机供给。

三、选择题1. 以下不是贮气罐的作用是（ C ）。

A. 减少气源输出气流脉动B. 进一步分离压缩空气中的水分和油分C. 冷却压缩空气2. 利用压缩空气使膜片变形，从而推动活塞杆作直线运动的气缸是（C ）。

A. 气－液阻尼缸B. 冲击气缸C. 薄膜式气缸3. 气源装置的核心元件是（ B ）。

A. 气马达B. 空气压缩机C. 油水分离器4. 低压空压机的输出压力为（B ）A. 小于0.2MPaB. 0.2～1MPaC. 1～10MPa5. 油水分离器安装在（A ）后的管道上。

——节流调速回路装调一、工作任务在液压实训系统中搭建节流阀的进油路节流调速回路，液压回路如图所示，电气控制线路图如图所示。

二、考核内容与要求1）搭建液压回路，连接图所示电气控制线路；2）油泵能正常启动与停止、加载卸荷；3）能实现节流阀的进油节流调速动作：调阀1，使P1=3MPa，节流阀3 全开，2YA 得电，活塞杆右行，速度不变化。

1YA 得电，油缸退回；关小节流阀3，2YA 得电，活塞杆右行，速度变慢；4）考核过程中，注意“6S 管理”要求。

——自动连续换向回路装调（1）工作任务在液压实训系统中搭建自动连续换向回路，液压回路如图所示，电气控制线路如图所示。

（2）考核内容与要求1）搭建液压回路，连接图所示电气控制线路；2）油泵能正常启动与停止、加载卸荷；3）实现功能如下：按下SB2→缸前进→碰到行程开关SQ2→缸后退→碰到行程开关SQ1 →缸前进，自动循环，直至按下SB1 停止；4）考核过程中，注意“6S 管理”要求。

——差动连接工作进给快速回路装调（1）工作任务在液压实训系统中搭建差动连接工作进给快速回路装调，液压回路如图所示，电气控制线路如图所示。

（2）考核内容与要求1）搭建液压回路，连接图所示电气控制线路；2）油泵能正常启动与停止、加载卸荷；3）能实现差动连接工作进给动作：当2YA 通电，1YA 通电时，液压泵输出的压力油同缸右腔的油都进入液压缸的左腔，实现了差动连接，使活塞快速向右运动；当快速运动结束，使1YA 失电，2YA 仍通电，这时是工作进给。

当3YA 通电，2YA 失电时，活塞向左快速退回(非差动连接)；4）考核过程中，注意“6S 管理”要求。

——调速阀短接调速回路装调（1）工作任务在液压实训系统中搭建调速阀短接调速回路装调，液压回路如图所示，电气控制线路如图所示。

（2）考核内容与要求1）搭建液压回路，连接图所示电气控制线路；2）油泵能正常启动与停止、加载卸荷；3）能实现节流阀的旁油路节流调速动作：阀4 的1YA 得电，活塞向右运动时，缸回油通过阀4，调速阀不起作用，不能改变油缸运动速度，当阀4 的1YA 失电，阀4 关闭，缸回油通过调速阀节流，缸速度减慢；4）考核过程中，注意“6S 管理”要求。

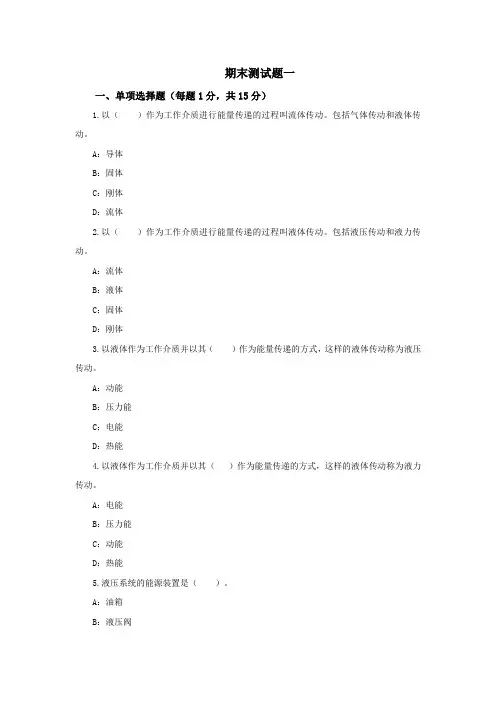

期末测试题一一、单项选择题（每题1分，共15分）1.以（）作为工作介质进行能量传递的过程叫流体传动。

包括气体传动和液体传动。

A：导体B：固体C：刚体D：流体2.以（）作为工作介质进行能量传递的过程叫液体传动。

包括液压传动和液力传动。

A：流体B：液体C：固体D：刚体3.以液体作为工作介质并以其（）作为能量传递的方式，这样的液体传动称为液压传动。

A：动能B：压力能C：电能D：热能4.以液体作为工作介质并以其（）作为能量传递的方式，这样的液体传动称为液力传动。

A：电能B：压力能C：动能D：热能5.液压系统的能源装置是（）。

A：油箱B：液压阀C：液压油缸D：液压泵6.液压系统的控制装置是（）。

A：液压油缸B：液压泵C：液压阀D：油箱7.液压系统的执行装置包括（）等。

A：液压油、压力表B：液压泵、油箱C：过滤器、冷却器D：液压油缸、马达8.液压系统的辅助装置包括（）等。

A：液压油、液压阀B：液压泵、冷却器C：过滤器、液压阀D：油箱、过滤器9.下列液压系统职能符号中安全阀是（）A：B：C：D：10.下列液压系统职能符号中减压阀是（）A：B：C：D：11.下列液压系统职能符号中单向阀是（）A：B：C：D:12.下列液压系统职能符号中梭阀是（）A：B：C：D：13.下列液压系统职能符号中手动两位四通换向阀是（）A：B：C：D：14.下列液压系统职能符号中两位四通电磁换向阀是（）A：B：C：D:15.下列液压系统职能符号中两位四通液控换向阀是（）A：B：C：D:二、不定项选择题（每题2分，共10分）1. 看下列PSV阀原理图并填空主安全阀是（）减压阀是（）梭阀是（）二通流量阀是（）二次阀是（）2. 看下列PSV阀外观图并填空减压阀是（）主安全阀是（）R口是（）二次阀是（）3. 看下列双联变量泵原理图并填空负载敏感控制是（）压力切断控制是（）恒功率控制是（）4. 液压系统由能源装置、控制装置、执行装置、辅助装置和液压油五部分组成。

附件52015年全国职业院校现代制造及自动化技术教师大赛液压与气动系统装调与维护实操比赛（样题） （总时［124（分钟）工位号一、说明：1. 任务完成总分为100分，任务完成总时间为4小时。

2•记录表中所有数据要求用黑色字迹的圆珠笔或签字笔如实填写，表格应保持整洁，所 有数据记录必须报请裁判签字确认，数据涂改必须经裁判确认，否则该项不得分。

3•比赛结束，选手应将工作任务书放置于电脑桌上，不得将其擅自带离比赛场地，否则 按违规处理。

4. 任务书中所有涉及“选手确认”只能填工位号，严禁出现姓名或与身份有关的信息， 否则按违规处理。

5. 安全意识与职业素养评价:场次号5.1所有操作均应符合安全操作规范。

5.2操作台、工作台表面整洁，工具摆放等处理符合职业岗位要求。

5.3遵守赛场纪律，尊重赛场工作人员。

5.4爱惜赛场设备、器材，不允许随手扔工具，尽量减少耗材的浪费，在操作中不得发出异常噪声，以免影响其他选手操作。

5.5器件安装、管路连接、电路连接应符合行业相关操作规范。

6. 违规操作扣分：6.1在完成工作任务过程中更换的器件，经裁判组检测后；如为非人为损坏，由裁判根据现场情况给予补时；如人为损坏或器件正常，每器件扣3分/次。

6.2在完成工作任务过程中，因操作不当导致触电扣10分。

6.3在完成工作任务过程中，因操作不当导致现场大量漏油扣10分。

6.4因违规操作而损坏赛场设备及部件的扣分：PLC主机扣10分/台，压力表扣5分/件, 传感器扣5分/件，其它设施及系统零部件（螺丝、螺母、平垫、弹垫，除外）扣2分/只，仪表及工具扣5分/件。

6.5扰乱赛场秩序，干扰裁判的正常工作扣10分，情节严重者，经执委会批准，由裁判长宣布，取消参赛资格。

二、任务要求任务一、液压泵站的安装与调试根据赛场所提供的设备，按下列要求，完成液压回路的组装与调试。

1.限压式变量叶片泵的安装及调试根据限压式变量叶片泵调压回路图（图1），选用合适的液压阀及器件，完成变量叶片泵调压回路的连接与调试。

气动系统安装与调试---题库【气动系统安装与控制题库】填空题:01.在现代技术上，人们使用：、和以及它们与的组合。

02.气压传动简称气动，是指以为工作介质来传递动力和控制信号，控制和驱动各种机械和设备以生产实现生产过程机械化、自动化的一门技术。

03.一定质量的气体，在保持不变时，从某一状态变化到另一状态的过程，称等压过程。

04.1MPa = Pa = bar05.气体处于压力为0.1013MPa，温度为℃，密度为1.185Kg/m3时的状态，叫做标准状态。

当温度为℃时，叫做基准状态。

06.稳压电源由、、三部分组成07.单位体积内空气的质量，称为。

08.1kgF/cm2 = MPa = bar09.气体的基本参数为，和，它们之间的关系称为气体状态方程。

10.气动系统是由________________、_______________、__________________、________________、________________组成。

11.气源调节装置是由____________、_________________和____________等部分组成。

12.空气压缩站主要由____________、____________、____________、____________、____________等部分组成。

13.空气压缩机按工作原理可分为、两种。

14.储气罐的作用有：储存、、。

15.气动执行元件可以实现的运动主要有：、和其他（真空吸盘）。

16.气动执行元件用来将_____________的______________转化_____________。

17.常用的气动执行元件有__________和____________。

18.气缸是用于实现往复的__________，输出为__________和__________。

19.气马达的作用相当于______________和______________，输出_____________和_______________。

2022年职业院校技能大赛中职组《液压与气动系统装调与维护》赛项样题姓名：（组委会填写）单位：（组委会填写）选手号：（组委会填写）选手加密号：（选手填写）1.配分及得分项目一项目二液压与气动液压与气动系统PLC控系统的设计、制方案的设安装与调试计安装、与调试触摸屏监控10液压系统继电器控制电路的设计、安装与调试职业素养总计液压系统的设计、安装与调试项目配分得分2020202010100统计签名2.总时间：240分钟选手加密号：3.考试过程情况记录：1) 职业素质得分：项 配 分2考核指标 评分标准得分目 职 业 素 质 分着装 ▲工作服 要求 ▲工作帽 ▲操作规程 按要求穿工作衣裤鞋，每少穿一样，扣 1 分，扣完为止 长头发者不戴工作帽扣 1 分 12操作前检查得 1 分、无操作事故得 1 分 职业 素养▲设备维护 ▲文明生产 合计3 清理工作台得 1 分、元件和工具归位得 1 分、爱护设备得 1 分打扫卫生得 1 分、爱护环境得 1 分 2102）项目一操作时间： 项目二操作时间：月 月日 日时 时分～ 分～时 时分 分3）现场情况记录：选手签名： 裁判员：年月日选手加密号：4.试题项目一请设计一个用继电器控制的液压系统，控制两个液压缸动作。

要求，按下启动按钮SB1，液压缸I 的活塞杆快速伸出，实现快进；碰放置在行程中间位置的行程开关SQ1(或接近开关，下同)后，停留3秒后，系统压力上升，液压缸I继续以慢速伸出，实现工进；液压缸I的活塞杆伸到终点后，停止在终点的位置，系统压力下降；同时，液压缸II的活塞杆伸出。

液压缸II伸到终点后自动缩回，液压缸II 往返3次后，液压缸I与II同时缩回。

在两缸动作的过程中，不管在何种状态下，按下停止按钮SB2，两缸都能回起点后停止。

再次按下启动按钮SB1，能重复循环实现刚才所有的动作。

要求：(1)所有控制按钮只能用点动按钮；(2)液压缸的换向必须使用三位阀控制；(3)正确设计液压系统，画出液压回路图、电磁阀动作顺序表；根据设计方案，正确选择液压元件，并完成回路的连接；(4)设计上述液压系统的继电器控制方案，画出电路图；根据电路图，正确选择元件，进行接线，对系统进行控制，实现回路的动作要求；(5)在适当的地方连接压力表，以观察系统压力的变化；(6)所设计的液压回路及控制电路，尽可能简单，使用的元件不得超过工作台所提供的范围；(7)本项目在液压工作站完成。

【气动系统安装与控制题库】填空题:01.在现代技术上，人们使用：、和以及它们与的组合。

02.气压传动简称气动，是指以为工作介质来传递动力和控制信号，控制和驱动各种机械和设备以生产实现生产过程机械化、自动化的一门技术。

03.一定质量的气体，在保持不变时，从某一状态变化到另一状态的过程，称等压过程。

04.1MPa = Pa = bar05.气体处于压力为0.1013MPa，温度为℃，密度为1.185Kg/m3时的状态，叫做标准状态。

当温度为℃时，叫做基准状态。

06.稳压电源由、、三部分组成07.单位体积内空气的质量，称为。

08.1kgF/cm2 = MPa = bar09.气体的基本参数为，和，它们之间的关系称为气体状态方程。

10.气动系统是由________________、_______________、__________________、________________、________________组成。

11.气源调节装置是由____________、_________________和____________等部分组成。

12.空气压缩站主要由____________、____________、____________、____________、____________等部分组成。

13.空气压缩机按工作原理可分为、两种。

14.储气罐的作用有：储存、、。

15.气动执行元件可以实现的运动主要有：、和其他（真空吸盘）。

16.气动执行元件用来将_____________的______________转化_____________。

17.常用的气动执行元件有__________和____________。

18.气缸是用于实现往复的__________，输出为__________和__________。

19.气马达的作用相当于______________和______________，输出_____________和_______________。

3套《液压系统安装与调试》期末测试题及答案《液压系统安装与调试》期末测试题及答案一一、单项选择题（每题1分，共15分）1.以（）作为工作介质进行能量传递的过程叫流体传动。

包括气体传动和液体传动。

A：导体B：固体C：刚体D：流体2.以（）作为工作介质进行能量传递的过程叫液体传动。

包括液压传动和液力传动。

A：流体B：液体C：固体D：刚体3.以液体作为工作介质并以其（）作为能量传递的方式，这样的液体传动称为液压传动。

A：动能B：压力能C：电能D：热能4.以液体作为工作介质并以其（）作为能量传递的方式，这样的液体传动称为液力传动。

A：电能B：压力能C：动能D：热能5.液压系统的能源装置是（）。

A：油箱B：液压阀C：液压油缸D：液压泵6.液压系统的控制装置是（）。

A：液压油缸B：液压泵C：液压阀D：油箱7.液压系统的执行装置包括（）等。

A：液压油、压力表B：液压泵、油箱C：过滤器、冷却器D：液压油缸、马达8.液压系统的辅助装置包括（）等。

A：液压油、液压阀B：液压泵、冷却器C：过滤器、液压阀D：油箱、过滤器9.下列液压系统职能符号中安全阀是（）A：B：C：D：10.下列液压系统职能符号中减压阀是（）A：B：C：D：11.下列液压系统职能符号中单向阀是（）A：B：C：D:12.下列液压系统职能符号中梭阀是（）A：B：C：D：13.下列液压系统职能符号中手动两位四通换向阀是（）A：B：C：D：14.下列液压系统职能符号中两位四通电磁换向阀是（）A：B：C：D:15.下列液压系统职能符号中两位四通液控换向阀是（）A：B：C：D:二、不定项选择题（每题2分，共10分）1. 看下列PSV阀原理图并填空主安全阀是（）减压阀是（）梭阀是（）二通流量阀是（）二次阀是（）2. 看下列PSV阀外观图并填空减压阀是（）主安全阀是（）R口是（）二次阀是（）3. 看下列双联变量泵原理图并填空负载敏感控制是（）压力切断控制是（）恒功率控制是（）4. 液压系统由能源装置、控制装置、执行装置、辅助装置和液压油五部分组成。

《液压气动系统安装与调试》模拟试卷(B)一、填空题1.从能量角度来说，液压泵的作用是把机械能转化为液体压力能，而液压缸的作用是把液体压力能转化为机械能。

2. 节流阀通常采用薄壁小孔，其原因是通过它的流量与粘度无关，使流量受温度的变化影响较小。

3. 液压传动中最重要的参数是压力p和流量q，而两者的乘积表示功率P 。

4. 液压泵按结构分齿轮泵、叶片泵、柱塞泵三种等，它们是利用密封容积的变化来进行工作的，所以称为容积泵。

5.液压传动系统基本由动力元件、控制元件、执行元件、辅助元件和传动介质组成。

7.液压油的粘度随液压油的温度和压力变化而变化，当液压油温度升高时，液压油的粘度明显下降；当压力增大时，液压油粘度略微上升。

8.根据度量基准的不同，液体的压力分为绝对压力和相对压力两种，大多数表测得的压力是相对压力。

二、判断题1. 在用一个泵驱动一个执行元件的液压系统中，采用三位四通换向阀使泵卸荷，选用“H”型中位机能。

（√）2.由节流阀和定差减压阀串联组成普通调速阀。

（√）3.直水管中，截面Ⅰ处的压力是1MPa，截面Ⅱ处的压力是0.5MPa，据此知直水管中水的流动方向是由截面Ⅱ流向截面Ⅰ。

（×）4.定常流动液体中任何一点的压力、速度都不随时间而变化。

（×）5.流体连续性方程是动量守恒定律在流体力学中的一种表达形式。

（×）6.液压泵都是依靠密封容积变化的原理来进行工作的。

（√）7.双作用叶片泵配油盘上三角槽有减少叶片泵流量、压力脉动和降低噪声的作用。

（√）8.液压马达在高速区工作时会出现“爬行现象”而在低速区则不会。

（ × ） 9.差动连接液压缸可以提高活塞的输出压力和速度。

（ × ） 10.流量控制阀常用的节流口形式是薄壁小孔，因为温度对它的流量几乎没有影响。

（ √ ）三、简答题1.已知雷诺数v d υ＝Re ，请问关于流体认识中引入雷诺数Re 的作用是什么？并说明公式右边各参数的物理意义。

一、选择题1．A 2．A 3．D 4．C 5．D 6．B 7．A 8．A 9．A 10．B 11．C 12．C二、填空题1．动力执行控制辅助传动介质2．薄壁粘度3．层流紊流雷诺数4．流速压力5．液压能机械能转速转矩6．实际理论7．压力差间隙8．轴向间隙9．高大差10．调定压力打开11．手动机动电磁三、简答题1．在液压系统中，由于某种原因，液体压力在一瞬间会突然升高，产生很高的压力峰值，这种现象称为液压冲击。

液压冲击产生的原因：（1）液流通道迅速关闭或液流迅速换向使液流速度的大小或方向突然变化时，由于液流的惯力引起的液压冲击。

（2）运动着的工作部件突然制动或换向时，因工作部件的惯性引起的液压冲击。

（3）某些液压元件动作失灵或不灵敏，使系统压力升高而引起的液压冲击。

2．溢流阀与减压阀的区别：以先导式为例，不同之处有：（1）减压阀保持出口压力基本不变，而溢流阀保持进口处压力基本不变。

（2）在不工作时，减压阀进、出油口互通，而溢流阀进出油口不通。

（3）为保证减压阀出口压力，减压阀泄油口需通过泄油口单独外接油箱；而溢流阀的出油口是通油箱的，所以溢流阀不必单独外接油箱。

3．进油节流调速回路与回油节流调速回路的不同之处：（1）承受负值负载的能力：回油节流调速回呼的节流阀使液压缸回油腔形成一定的背压，在负值负载时，背压能阻止工作部件的前冲，由于回油腔没有背压力，因而不能在负值负载下工作。

（2）停车后的启动性能：长期停车后液压缸油腔内的油液会流回油箱，当液压泵重新向液压缸供油时，在回油节流调速回路中，由于没有节流阀控制流量，会使活塞前冲；而在进油节流调速回路中，由于进油路上有节流阀控制流量，故活塞前冲很小，甚至没有前冲。

（3）实现压力控制的方便性：进油节流调速回路中，进油腔的压力将随负载而变化，当工作部件碰到止挡块而停止后，其压力将升到溢流阀的调定压力，而回油节流调速回路中，只有回油腔的压力才会随负载而变化，当工作部件碰到止挡块后，其压力将降至零。

《液压气动系统安装与调试》试卷（1）姓名学号成绩一、填空（42分）1．液压传动是以为工作介质进行能量传递的一种形式。

2．液压传动是由、、、、和五部分组成。

3．液体粘性的物理意义是既反映，又反映。

4．液体的压力是指，国际单位制压力单位是，液压中还常用和。

5．液压系统的压力是在状态下产生的，压力大小决定于。

6．液压泵是通过的变化完成吸油和压油的，其排油量的大小取决于。

7．机床液压系统常用的液压泵有、、三大类。

8．液压泵效率包含和两部分。

9．定量叶片泵属于，变量叶片泵属于（单作用式、双作用式）10．液压缸是液压系统的，活塞固定式液压缸的工作台运动范围略大于缸有效行程的。

11．液压控制阀按用途不同分为、、三大类。

12．三位换向阀的常态为是，按其各油口连通方式不同常用的有、、、、五种机能。

13．顺序阀是利用油路中控制阀口启闭，以实现执行元件顺序动作的。

14．节流阀在定量泵的液压系统中与溢流阀组合,组成节流调速回路,即、、三种形式节流调速回路。

15．流量阀有两类：一类没有压力补偿，即抗负载变化的能力，如；另一类采取压力补偿措施，有很好的抗干扰能力，典型的如和，即抗干扰能力强。

16．溢流阀安装在液压系统的液压泵出口处，其作用是维持系统压力，液压系统过载时。

二、是非题(10分)1、液压泵的理论流量与输出压力有关。

（）2、限压式变量叶片泵根据负载大小变化能自动调节输出流量（）3、液压马达输出转矩与机械效率有关，而与容积效率无关。

（）4、单杆式液压缸差动连接时，活塞的推力与活塞杆的截面积成比，而活塞的运动速度与活塞杆的截面积成反比。

（）5、单向阀只允许油液朝某一方向流动，故不能作背压阀用。

（）6、溢流阀在工作中阀口常开的是作调压溢流阀用，阀口常闭的是作安全阀用。

（）7、节流阀和调速阀均能使通过其流量不受负载变化的影响。

（）8、节流阀的进、回油节流调速回路是属于恒推力调速。

（）9、在液压传动系统中采用密封装置的主要目的是为了防止灰尘的进入。
