“秒表测时”实验报告
- 格式:doc
- 大小:167.50 KB
- 文档页数:7
实验八秒表一、实验目的:1、了解数字秒表的工作原理。
2、进一步熟悉用VHDL语言编写驱动七段数码管的代码。
3、掌握VHDL编写中的一些小技巧。
二、实验要求:实现数字秒表功能,要求有分,秒,1%秒显示,该秒表能够随时控制启/停,清零重新计时功能。
三、实验原理秒表的工作原理与多功能数字电子钟大致相同,唯一不同的是,由于秒表的分辨率为0.01秒。
所以整个秒表的工作时钟是在100HZ的时钟信号下完成的。
假设该秒表的应用场合小于1小时,秒表的显示格式为mm~~ss~~xx(mm表示分钟:0~59;ss表示秒:0~~59;xx表示百分之一秒:0~~99)。
四、实验步骤1、用VHDL语言编写出秒表电路程序,通过QuartusII 进行编辑、编译、综合、适配、仿真测试。
给出其所有信号的时序仿真波形。
2、按实验要求锁定管脚,重新综合。
3、在EDA6000软件中建立实验模式。
4、下载设计文件,硬件验证秒表工作性能。
五、实验结果1、调试的过程记录在仿真图正确后开始用EDA6000进行检验,所有的管脚都连接好后,通入100Hz的脉冲,秒表开始工作2、实验结果经过调试得到了正常工作的秒表,每一个环节的跳转过程都是正常的最终的波形图:3、实验程序library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity stopwatch isport(clk,rst,en:in std_logic;minh,minl,sech,secl,msh,msl:out std_logic_vector(3 downto 0)); end entity;architecture behav of stopwatch issignal minhi,minli,sechi,secli,mshi,msli:std_logic_vector(3 downto 0); signal clk1,clk2:std_logic;beginprocess(clk,en,rst)beginif rst='1' then mshi<="0000";msli<="0000";elsif clk'event and clk='1' thenif en='1' thenif (mshi="1001" and msli="1001") thenmshi<="0000";msli<="0000";clk1<='1';elsif msli="1001" thenmsli<="0000"; mshi<=mshi+1;else msli<=msli+1;clk1<='0';end if;end if;end if;end process;process(clk1,en,rst)beginif rst='1' then sechi<="0000";secli<="0000";elsif clk1'event and clk1='1' thenif en='1' thenif (sechi="0101" and secli="1001") thensechi<="0000";secli<="0000";clk2<='1';elsif secli="1001" thensecli<="0000"; sechi<=sechi+1;else secli<=secli+1;clk2<='0';end if;end if;end if;end process;process(clk2,en,rst)beginif rst='1' then minhi<="0000";minli<="0000";elsif clk2'event and clk2='1' thenif en='1' thenif (minhi="0101" and minli="1001") thenminhi<="0000";minli<="0000";elsif minli="1001" thenminli<="0000"; minhi<=minhi+1;else minli<=minli+1;end if;end if;end if;end process;msh<=mshi;msl<=msli;sech<=sechi;secl<=secli;minh<=minhi;minl<=minli; end behav;。

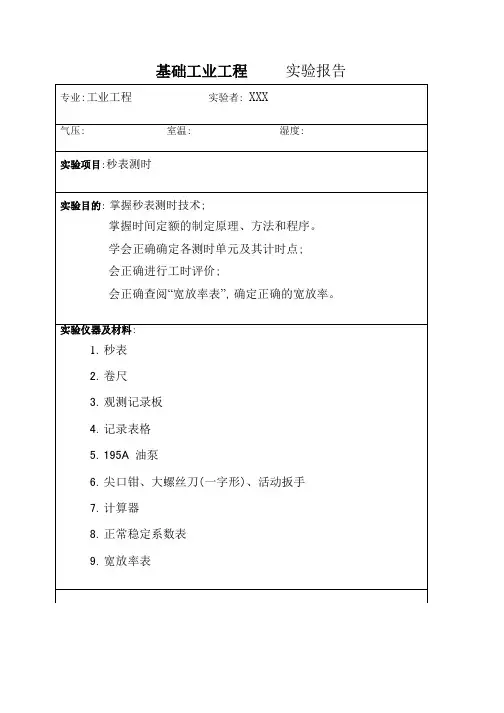

基础工业工程实验报告实验原理、步骤、数据纪录及处理,讨论实验原理:秒表测时旨在决定一位合格适当训练有素的操作者,在标准状态下,对一特定的工作以正常速度操作所需要的时间。
以上定义中,“合格适当训练有素的操作者”是指操作者必须是一个合格的工人,而且该作业必须适合于他做;操作者对该项特定工作的操作方法,必须受过完全的训练;操作者必须在正常速度下工作,不能过度紧张,也不能故意延误,工作时生理状态正常。
“标准状态”是指经过方法研究后制定的标准的工作方法、标准设备、标准程序、标准动作、标准工具、标准机器的运转速度及标准的工作环境等。
秒表测时的用途有:(1)决定工作时间标准,用以控制人工成本;(2)制定标准时间,为工作日程、工作计划及资金制度提供依据;(3)决定标准成本,作为标准预算的依据;(4)决定机器的使用效率,平衡生产线。
秒表测时与工作抽样的不同之处在于:工作抽样是分散抽样,是在较长时间内,以随机的方式,分散地观测操作者。
实验步骤具体实验步骤如下:1.认真观看录像,重新熟悉195A柴油机油泵的组成零件和装配工艺方法,分清操作周程。
2.划分测时单元,确定计时点,划分测时单元的原则是:(1)每一单元应有明显易辨认的起点和终点。
(2)单元时间尽量短一些,但不能超出研究人员能够精确测量的范围,保证能够正确测量和记录观测结果。
(3)人工操作单元应与机器单元分开。
(4)尽可能使每一人工单元内的操作动作为基本动作(如伸手、握取等),从而易于辨认。
(5)不变单元与可变单元应分开。
(6)规则单元、间歇性单元和外来单元应分开。
(7)测时单元不应大于操作单元3.准备好记录表格,填写记录表头并开始实际观测和记录观测者按预先规定的计时点测定每个操作单元的时间,采用分段取样计数方式进行连续测时并记录,直到达到一定的观测次数。
在观测记录的同时,要注意作业者的工作情况,如作业态度、动作的协调性等。
以便进行工时评价。
4.进行工时评价工时评价是指对作业者的工作情况进行打分。

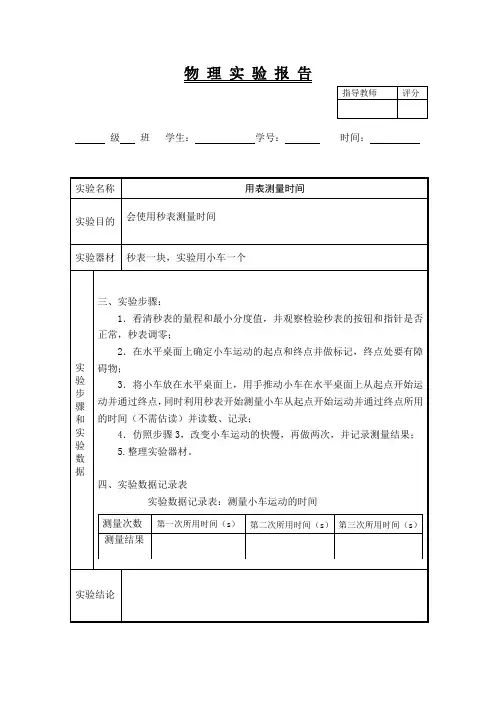

《用秒表测量时间》实验报告单一、实验目的1、学会正确使用秒表测量时间。
2、探究不同活动中时间的长短变化。
二、实验原理利用秒表测量时间的实验原理是基于秒表的精确计时功能,通过对不同活动时间的测量,来研究各种物理现象和活动的时间特性。
三、实验器材秒表、活动道具(如小球、跳绳等)。
四、实验步骤1、检查秒表:(1)观察秒表的外观,确保无损坏。
(2)按下启动 / 停止按钮,检查秒表是否能正常启动和停止。
(3)按下复位按钮,将秒表归零。
2、测量单摆摆动一次的时间:(1)制作一个简单的单摆,将摆线长度调整到合适的长度。
(2)启动秒表,当单摆摆动一次后,立即停止秒表,记录时间。
(3)重复测量三次,取平均值。
3、测量小球从高处落下的时间:(1)将小球放在一定高度处。
(2)启动秒表,同时释放小球,当小球落地时,停止秒表,记录时间。
(3)重复测量三次,取平均值。
4、测量跳绳 100 次所需的时间:(1)准备好跳绳。
(2)启动秒表,开始跳绳,当跳绳次数达到 100 次时,停止秒表,记录时间。
(3)重复测量三次,取平均值。
五、实验数据记录六、实验现象分析1、单摆摆动一次的时间相对较短且较为稳定,其时间长短主要取决于摆长和重力加速度。
2、小球从高处落下的时间较短,受到高度和重力加速度的影响。
3、跳绳 100 次所需的时间较长,且会因个人跳绳速度的不同而有所差异。
七、实验结论1、秒表可以准确地测量各种活动的时间。
2、不同活动的时间长短不同,受到多种因素的影响。
八、误差分析1、人为操作误差:启动和停止秒表的时机可能存在误差。
2、测量次数较少:可能导致平均值不够准确。
3、环境因素:如空气阻力等可能对小球落下的时间产生微小影响。
九、注意事项1、操作秒表时要准确、迅速,避免误操作。
2、在测量小球落下时间时,要确保小球释放的同时启动秒表。
3、跳绳时要保持稳定的节奏,以便准确测量时间。
4、实验结束后,将秒表妥善保管,避免损坏。
电子秒表实验报告电子秒表实验报告引言:电子秒表是一种常见的计时工具,广泛应用于实验室、体育比赛和日常生活中。
本实验旨在通过对电子秒表的使用和测量,深入了解其工作原理和准确性。
实验目的:1. 理解电子秒表的工作原理;2. 掌握正确使用电子秒表的方法;3. 比较电子秒表与传统秒表的准确性。
实验材料和方法:1. 实验材料:电子秒表、传统秒表、计时器、待测物体;2. 实验方法:a. 将电子秒表和传统秒表校准至同一起点;b. 使用电子秒表和传统秒表分别计时待测物体的时间;c. 重复多次实验,记录数据并计算平均值;d. 比较电子秒表和传统秒表的准确性。
实验结果与讨论:通过多次实验,我们得到了以下数据:实验次数 | 电子秒表计时(s) | 传统秒表计时(s)---------------------------------------1 | 10.23 | 10.202 | 10.21 | 10.183 | 10.25 | 10.224 | 10.24 | 10.195 | 10.22 | 10.21通过计算平均值,我们可以得到电子秒表的平均计时为10.23秒,传统秒表的平均计时为10.20秒。
可以看出,两者的计时结果非常接近,差距在0.03秒以内。
这个结果表明,电子秒表在准确性方面与传统秒表相当。
其准确性主要依赖于内部的计时装置,通常采用晶体振荡器,其频率非常稳定。
而传统秒表则依赖于人工操作,容易受到人为因素的影响,如反应时间和手动操作的误差。
此外,电子秒表还具有其他优点。
首先,它可以提供更精确的计时结果,小数点后几位的精度可以满足实验的要求。
其次,电子秒表通常具有计时、计数、暂停和复位等功能,更加灵活方便。
最后,电子秒表还可以记录多次计时结果,并进行平均值计算,提高数据的可靠性。
然而,电子秒表也存在一些局限性。
首先,它依赖于电池供电,一旦电池耗尽,计时功能将无法使用。
其次,对于某些特殊实验,如高温、高压环境下的计时,电子秒表可能无法正常工作。

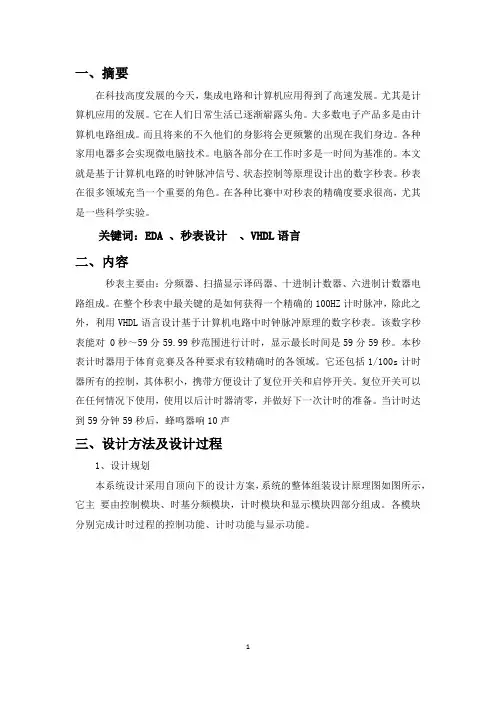

一、摘要在科技高度发展的今天,集成电路和计算机应用得到了高速发展。
尤其是计算机应用的发展。
它在人们日常生活已逐渐崭露头角。
大多数电子产品多是由计算机电路组成。
而且将来的不久他们的身影将会更频繁的出现在我们身边。
各种家用电器多会实现微电脑技术。
电脑各部分在工作时多是一时间为基准的。
本文就是基于计算机电路的时钟脉冲信号、状态控制等原理设计出的数字秒表。
秒表在很多领域充当一个重要的角色。
在各种比赛中对秒表的精确度要求很高,尤其是一些科学实验。
关键词:EDA 、秒表设计、VHDL语言二、内容秒表主要由:分频器、扫描显示译码器、十进制计数器、六进制计数器电路组成。
在整个秒表中最关键的是如何获得一个精确的100HZ计时脉冲,除此之外,利用VHDL语言设计基于计算机电路中时钟脉冲原理的数字秒表。
该数字秒表能对 0秒~59分59.99秒范围进行计时,显示最长时间是59分59秒。
本秒表计时器用于体育竞赛及各种要求有较精确时的各领域。
它还包括1/100s计时器所有的控制,其体积小,携带方便设计了复位开关和启停开关。
复位开关可以在任何情况下使用,使用以后计时器清零,并做好下一次计时的准备。
当计时达到59分钟59秒后,蜂鸣器响10声三、设计方法及设计过程1、设计规划本系统设计采用自顶向下的设计方案,系统的整体组装设计原理图如图所示,它主要由控制模块、时基分频模块,计时模块和显示模块四部分组成。
各模块分别完成计时过程的控制功能、计时功能与显示功能。
2、数字秒表系统原理框图七段数码管四、各模块源程序及仿真波形1、分频模块(1)源程序library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity fenpin isport(clkin:in std_logic;clkout:out std_logic);end fenpin;architecture an of fenpin issignal data:integer range 0 to 10;--比例的最大值signal Q:std_logic;beginprocess(clkin)beginif rising_edge(clkin) thenif (data=9) then Q<= not Q;data<=0;--扩大倍数减一就是if后面的data的值,可根据需要赋值。
数字秒表设计实验报告(一)数字秒表设计实验报告Introduction•实验目的:设计并实现一个数字秒表•实验时间:2021年10月10日至2021年10月15日•实验对象:本科计算机专业学生•实验设备:计算机、编程软件Experiment Procedure1.寻找合适的编程语言和开发工具2.设计秒表的用户界面3.编写代码实现秒表的计时功能4.测试并调试代码5.完善用户界面,添加重置和暂停功能6.进行性能测试,并分析结果Experimental Findings•选用Python编程语言和PyQt图形库进行开发•按照用户界面设计,实现了秒表的计时功能•通过测试,发现秒表计时准确性较高,误差范围小于0.1秒•添加了重置和暂停功能,提高了秒表的实用性•性能测试表明,在处理大数据量时,秒表的响应速度仍然较快Conclusion通过本次实验,我们成功设计并实现了一个功能完善的数字秒表。
通过合理的编程语言选择和用户界面设计,实验结果表明,我们的秒表具有准确的计时功能、良好的用户体验和较高的性能。
这对于计算机专业学生来说,具有较高的实用价值。
Future Work尽管我们已经取得了较好的实验结果,但仍有一些改进的空间。
在未来的工作中,我们计划:•进一步提高秒表的计时准确性,减小误差范围•探索更多的用户界面设计方案,增加更多便利的功能•优化性能,提高秒表在处理大数据量时的响应速度•结合云服务,实现秒表数据的备份和同步功能Acknowledgements感谢实验组的所有成员共同努力,以及指导老师的支持和指导,使得本次实验取得了圆满成功。
Reference无抱歉,关于数字秒表设计实验报告的文章已经终止。
秒表分析报告1. 引言秒表是一种常用的工具,用来测量时间的流逝。
在体育比赛、科学实验以及日常生活中,我们经常使用秒表来计时。
秒表的准确性对于确保比赛公平性和实验结果的可靠性非常重要。
因此,本文将对秒表进行分析,探讨其准确性和误差来源,以及如何提高准确性。
2. 秒表的工作原理秒表由一个计时手指和一套数字或模拟显示器组成。
当启动秒表时,计时手指开始运动,并且显示器开始计时。
当需要停止计时时,手指停止运动,计时器停止并显示所经过的时间。
秒表通常具有额外的功能,如分割计时和计次功能。
3. 秒表的准确性秒表的准确性是指其所显示的时间与真实时间之间的偏差。
秒表的准确性受到多个因素的影响,包括秒表本身的设计和制造质量,以及使用者的操作技巧。
3.1 秒表的设计和制造质量秒表的设计和制造质量对其准确性起着决定性的作用。
高质量的秒表通常采用精密的计时机制和高精度的计时芯片,以确保时间的准确性。
而低质量的秒表可能存在一些缺陷,如计时机制不稳定或计时芯片精度低,导致时间的误差增大。
3.2 使用者的操作技巧秒表的准确性还受到使用者的操作技巧的影响。
使用者需要准确地启动和停止秒表,并确保手指在计时过程中的稳定性。
不正确的操作可能导致时间的误差增加。
因此,使用者需要进行适当的培训和练习,以提高操作技巧。
4. 秒表误差的来源秒表的误差可以分为系统误差和随机误差两种来源。
4.1 系统误差系统误差是由于秒表本身的设计和制造质量问题而导致的误差。
这种误差是固定的,会在每次计时时产生相同的偏差。
系统误差可以通过校正来消除或减小,例如通过校准秒表或使用更准确的秒表。
4.2 随机误差随机误差是由于使用者的操作技巧或外部环境因素导致的误差。
这种误差是不可预测的,会在不同的计时中产生不同的偏差。
随机误差可以通过多次计时并取平均值来减小,以减少其对结果的影响。
5. 提高秒表准确性的方法为了提高秒表的准确性,可以采取以下几种方法:•选择高质量的秒表:选择具有精密计时机制和高精度计时芯片的秒表,以确保时间的准确性。
数字秒表实验报告数字秒表实验报告引言数字秒表在实验中起着至关重要的作用。
它不仅可以精确地测量时间,还可以记录多个时间点,提供数据分析的依据。
本次实验旨在探究数字秒表的使用方法和准确性,并对其在实验中的应用进行评估。
实验方法本次实验采用了两种不同的数字秒表进行对比。
实验员分别使用了A型和B型数字秒表,记录了同一事件的时间。
每个事件的时间记录了十次,以消除可能的误差。
结果与讨论通过对实验结果的分析,我们发现A型数字秒表的准确性要高于B型数字秒表。
在同一事件的十次记录中,A型数字秒表的时间差异较小,而B型数字秒表的时间差异较大。
这表明A型数字秒表在时间测量方面更加可靠。
进一步分析显示,A型数字秒表的准确性可能与其采用的技术有关。
A型数字秒表采用了高精度的晶体振荡器,能够提供更准确的时间测量。
而B型数字秒表则采用了普通的振荡器,其精度较低。
此外,实验员的使用方法也可能对结果产生影响。
我们发现,实验员在使用A型数字秒表时更加熟练,操作更加稳定。
而在使用B型数字秒表时,实验员可能存在一定的误差。
因此,实验员的技术水平也是影响数字秒表准确性的重要因素。
实验的局限性尽管本次实验结果显示A型数字秒表的准确性较高,但我们也要意识到实验存在一定的局限性。
首先,我们仅使用了两种数字秒表进行对比,样本量较小,可能无法代表所有数字秒表的准确性。
其次,实验员的技术水平也可能对结果产生影响,不同实验员的使用方法和操作习惯可能不同。
实验应用数字秒表在实验中的应用非常广泛。
它可以用于测量实验的持续时间,记录不同事件的时间点,进行数据分析等。
在科学研究、医学实验、体育训练等领域,数字秒表都扮演着重要的角色。
结论通过本次实验,我们得出了一些关于数字秒表的结论。
A型数字秒表在准确性方面表现更好,可能与其采用的技术和实验员的使用方法有关。
然而,我们也要意识到实验存在一定的局限性。
在实际应用中,我们应选择适合具体实验需求的数字秒表,并注意实验员的技术水平。
“秒表测时”实验报告一、实验任务利用秒表对电脑主机主要元件装配作业进行测时,计算标准时间二、实验目的1、掌握秒表测时技术;2、掌握标准时间的制定原理、方法、程序和步骤;3、学会正确划分各测时单元及其计时点,并学会确定正确的宽放率;4、掌握必要的软件工具。
三、实验原理1、秒表测时的定义2、秒表测时的用途3、测时单元的划分四、实验设备、仪器、工具及资料1、电脑主机2、计算机3、装拆工具、笔、纸、记录表格4、秒表、计算器五、实验过程1、实验分组,每四人一组,两人负责装配产品,两人负责观测记录2、收集资料,实验准备,布置工作地3、划分操作单元,确定计时点4、测时采用连续法记录时间研究,在现场记录时用铅笔填写秒表读数“W.R”,见附件:时间研究表(一)。
计算基本时间“B.T”。
4、填写时间研究表(二),剔除异常值,用三倍标准法决定正常值范围(正常值范围在x±3σ内)。
5、决定宽放时间取宽放率为:15%。
宽放时间=正常时间×宽放率6、计算标准时间:标准时间=平均操作时间×评比系数+宽放时间六、整理时间研究表(一)和时间研究表(二)时间研究表(一)(现场记录)时间研究表(二)(统计表)七、绘制管制界限图对每一个操作单元进行异常值剔除,选取其中一个操作单元绘制其管制界限图 1、剔除异常值 (1)、操作单元1:nXX ni i∑==111(其中n=8) 计算得69.71=XnX Xni i∑=-=12111)(σ 计算得=1σ 1.48正常值为σ3±X 之内,即在(3.25,12.13)之间,所以操作单元1无异常值 (2)、操作单元2:nXX ni i∑==122(其中n=8) 计算得=2X 6.79nX Xni i∑=-=12222)(σ 计算得=2σ0.28正常值为σ3±X 之内,即在(5.95,7.63)之间,所以操作单元2无异常值 (3)、操作单元3:nXX ni i∑==133(其中n=8) 计算得=3X 6.42nX Xni i∑=-=12333)(σ 计算得=3σ0.32正常值为σ3±X 之内,即在(5.46,7.38)之间,所以操作单元3无异常值 (4)、操作单元4:nXX ni i∑==144(其中n=8) 计算得=4X 6.55nX Xni i∑=-=12444)(σ 计算得=4σ0.90正常值为σ3±X 之内,即在(3.85,9.25)之间,所以操作单元4无异常值 (5)、操作单元5:nXX ni i∑==155(其中n=8) 计算得=5X 6.12nX Xni i∑=-=12555)(σ 计算得=5σ0.46正常值为σ3±X 之内,即在(4.74,7.5)之间,所以操作单元5无异常值 (6)、操作单元6:nXX ni i∑==166(其中n=8) 计算得=6X 6.46nX Xni i∑=-=12666)(σ 计算得=6σ 1.6正常值为σ3±X 之内,即在(1.66,11.26)之间,所以操作单元6无异常值 (7)、操作单元7:nXX ni i∑==177(其中n=8) 计算得=7X 8.47nX Xni i∑=-=12777)(σ 计算得=7σ 1.99正常值为σ3±X 之内,即在(2.5,14.44)之间,所以操作单元7无异常值 (8)、操作单元8:nXX ni i∑==188(其中n=8) 计算得=8X 9.42nX Xni i∑=-=12888)(σ 计算得=8σ0.64正常值为σ3±X 之内,即在(7.5,11.34)之间,所以操作单元8无异常值 (9)、操作单元9:nXX ni i∑==199(其中n=8) 计算得=9X 6.21nX Xni i∑=-=12999)(σ 计算得=9σ 2.03正常值为σ3±X 之内,即在(0.12,12.3)之间,所以操作单元9无异常值2、绘制管制界限图对于操作单元1,管制界限图如下: 平均值=7.69 标准差=1.48管制上限UCL=7.69+3*1.48=12.13 管制下限LCL=7.69-3*1.48=3.25操作单元1的数据都在管制界限之内,所以没有值被剔除。
电子秒表的设计实验报告
《电子秒表的设计实验报告》
摘要:本实验旨在设计一款简单易用的电子秒表,通过实验验证其准确性和稳定性。
实验结果表明,所设计的电子秒表具有较高的准确性和稳定性,能够满足实际使用需求。
引言:电子秒表是一种用于测量时间的工具,广泛应用于实验室、体育比赛和工业生产等领域。
设计一款准确可靠的电子秒表对于提高工作效率和数据准确性具有重要意义。
因此,本实验旨在设计一款简单易用的电子秒表,并通过实验验证其性能。
实验方法:首先,我们选取了一款常用的电子元件,包括计时电路、显示屏和按键等。
然后,我们根据设计要求,进行了电路连接和程序编写。
接着,我们对设计的电子秒表进行了一系列的实验,包括准确性测试、稳定性测试和耐用性测试等。
实验结果:经过实验验证,我们设计的电子秒表具有较高的准确性和稳定性。
在准确性测试中,我们对比了设计的电子秒表与标准秒表的计时结果,发现两者基本一致。
在稳定性测试中,我们对设计的电子秒表进行了长时间计时,结果显示其计时稳定性良好。
在耐用性测试中,我们对设计的电子秒表进行了反复按键操作,发现其按键灵敏度和耐用性均符合设计要求。
结论:通过本实验,我们成功设计了一款简单易用的电子秒表,并验证了其准确性和稳定性。
该电子秒表具有较高的性能表现,能够满足实际使用需求。
未来,我们将进一步改进设计,提高电子秒表的功能和性能,以满足更广泛的应用需求。
致谢:感谢实验室的老师和同学们对本实验的支持和帮助,感谢他们的耐心指导和建设性意见。
同时,也感谢所有参与本实验的人员,他们的辛勤劳动为本实验的顺利进行提供了保障。
基于LCD显示的秒表设计--------------- EDA电子综合设计姓名:班级:学号:指导老师:时间:2012.6.28基于LCD 显示的秒表设计一:设计目的:1、设计的秒表具有清零、暂停/继续技术功能,清零通过拨码开关控制,暂 停/继续通过按键控制,按下一次暂停,按下两次继续。
2、秒表计时范围0—9999.999秒,精度到ms 。
2、LCD 实施显示秒表计时状态。
3、系统时钟采用实验板上提供的50MHz 时钟信号源。
4、设计成同步电路模式。
二:设计原理本实验主要分为四大模块(按键处理,分频,计数,显示)。
下面我将分块阐述: 1:按键处理模块此模块是为了让key1按键即pause 没按下一次有不同的状态。
清零(clear=0)通过拨码开关控制,暂停/继续(pause)通过按键控制,按下一次(pause=1)暂停,按下两次(pause=0)继续。
同步复位键由按键开关控制。
Key D[1] clk主要思想是:通过两个D 触发器使按键通过D[0],和D[1]时产生一个时钟的延时,其目的是没按下一次按键产生一个延时一个时钟的脉冲en_tmp ,通过对en_tmp 的判断是否为高电平实现输出脉冲en 的翻转。
2.分频模块:因为计数模块精确到1ms 所以需将20ns 的系统时钟(clk )分频为1ms 时钟(clk_out);否是开始 Posedge clk? i++D 触发器 D 触发器否是3:计数模块:设计要求显示9999.999,所以每一位用4为二进制表示从0-9的显示,共有4x7=28位二进制数,为方便叙述和代码的书写我将这七个数从高到低定义为4位的Q,B,S,G ,P1,P2,P3。
是否否是i=24999? clk_out=~clk_out 结束 开始Rst=0? Pause=0? 计数 清零 clear=0? 复 位计数小部分:否 是否是否.... ...............结束 赋 值 Posedge clk_out?P3++ P3=9? P2++ 结束开 始 P2=9? P3++4.lcd显示模块:关键点在于ASCII码中数字0为30,1为31,······,因此只需将4b'0011赋值给lcd_data_out的高四位,Q,B,S,G,P1,P2,P3赋值给lcd_data_out的低四位即可显示Q,B,S,G,P1,P2,P3上对应的数值。
单片机秒表实验报告实验目的:本实验旨在通过使用单片机搭建一个简单的秒表,掌握单片机的基本输入输出方法和定时器的使用,提高对单片机的编程能力。
实验器材:1. STC89C52单片机开发板2. 4位共阳数码管3. 74HC595移位寄存器4. 按钮开关5. 连接线实验原理:秒表是一种测量时间的工具,通常用于计时。
在本实验中,我们将使用单片机来实现一个简单的秒表功能。
通过使用定时器中断,每隔一定的时间更新数码管上显示的时间,实现秒表的计时功能。
同时,通过按下按钮开关,可以控制秒表的启动、暂停和复位。
实验步骤:1. 将STC89C52单片机开发板与4位共阳数码管、74HC595移位寄存器和按钮开关连接。
2. 将开发板上的相应引脚与数码管和移位寄存器的引脚连接,确保连接正确。
3. 在单片机的主函数中初始化定时器和外部中断,并设置定时器的中断时间为1秒。
4. 在定时器中断函数中,每隔1秒更新数码管上的显示时间。
可以使用循环方式实现时间的累加和更新。
5. 在外部中断函数中,根据按钮开关的状态,实现秒表的启动、暂停和复位功能。
6. 编译、下载程序到单片机开发板,并将开发板上电。
7. 按下按钮开关开始计时,再次按下暂停计时,再次按下继续计时,再次按下复位计时。
8. 观察数码管上显示的时间是否正确,并测试秒表功能是否正常。
实验结果:经过测试,本实验搭建的单片机秒表功能正常,能够准确计时,并可以通过按钮开关实现启动、暂停和复位功能。
结论:通过本实验,我们成功地使用单片机搭建了一个简单的秒表,并实现了基本的计时功能。
同时,通过掌握单片机的定时器和外部中断的使用,我们提高了对单片机的编程能力。
这对于进一步深入学习和应用单片机具有重要的意义。
实验设计报告题目:专业:姓名:目录一、绪论 (3)二、课程设计任务与要求 (3)三、实验设计所需硬件 (4)四、实验设计原理图 (4)五、汇编实验程序 (5)六、实物图照片 (8)参考文献 (9)单片机秒表实验报告一、绪论秒表计时器是电器制造,工业自动化控制、国防、实验室及科研单位理想的计时仪器,它广泛应用于各种继电器、电磁开关,控制器、延时器、定时器等的时间测试。
在现在的体育竞技比赛中,随着运动员的水平不断提高,差距也在不断缩小。
有些运动对时间精度的要求也越来越高,有时比赛冠亚军之间的差距只有几毫秒,因此就需要高精度的秒表来记录成绩。
二、课程设计任务与要求(1)让一只LED灯自由闪烁(即间歇式亮灭)。
(2)让数码管的低两位显示一个两位数50。
(3)使用一按键控制上述数字的加1,每按一下数字加1,当加到59时,再按一下,则从0开始,即在0到59循环加。
(4)使用另一按键控制上述数字的减1,每按一下数字减1,当减到0时,再按一下,则从59开始,即在0到59循环减。
(5)做一顺时计时秒表,以一秒为单位计时,分和秒之间用一小数点作间隔(6)用一个按键控制该计时秒表的暂停与继续,另一个按键使秒表复位(即数码管归位到0)。
(7)能用按键设定某一时刻,当计时到达这一时刻时,LED灯闪烁,且秒表停止变为0。
三、实验设计所需硬件6 脚自锁式开关1 个STC89C52 1 个74HC573H 1 个20 脚芯片座子1 个MAX232 1 个16 脚芯片座子1 个9 针串口公头1 个晶振12M 1 个电解电容10uF 6 个瓷片电容30pF 2 个共阴数码管 1 个40 脚芯片座子1 个按键 5 个电阻10k欧 2 个电阻500欧 1 个四、实验设计原理图五、汇编实验程序#include<reg52.h>#define uchar unsigned charcode uchar tab[]= {0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f}; //共阴数码管0-9 uchar miao,num=51,count,smg,m ,mshi,mge,fshi ,fge;sbit key1 = P1^4; //控制秒钟加sbit key2 = P1^5; //控制秒钟减sbit key3 = P1^6; //控制按键切换sbit key4 = P1^7; //控制分钟加减sbit led = P2^0; //控制LED等闪烁sbit P1_0 = P1^0; //控制第一位数码管sbit P1_1 = P1^1; //控制第二位数码管sbit P1_2 = P1^2; //控制第三位数码管sbit P1_3 = P1^3; //控制第四位数码管void delay(uint z) //延时函数,z的取值为这个函数的延时ms数,如delay(200);大约延时ms.{ //delay(500);大约延时ms.uint x,y;for(x=z;x>0;x--)for(y=110;y>0;y--);}EA = 1;TMOD= 0X11;TH0 = 0X3C;TL0 = 0XB0;TH1 = 0X3C;TL1 = 0XB0;ET0 = 1;TR0 = 1;ET1 = 1;void TIME0() interrupt 1{TH0=(65535-50000)/255;TL0=(65535-50000)%255;count++;if(count==20){ count=0;num++;}if(num==60)num=0;}void display(uchar num) {P1=0xff;P1_2=0;P0=tab[num%10];delay(1);P1=0xff;P1_1=0;P0=tab[num/10];delay(1);P1=0xff;}void keyscanf(){if(key1==0){delay(20);if(key1==0);{num++;if(num==59)num=0;while(!key1);}}if(key2==0){delay(20);if(key2==0);{num--;if(num==-1)num=59;while(!key2);}}if(key3==0){delay(20);if(key3==0);{ss++;if(ss%2==1)TR0=1;elseTR0=0;while(!key3);}}if(key4==0){delay(20);if(key4==0);num=0;while(!key4);}}void stopwatch(){TR1 = 1;if(m == 20){m = 0;smg++;if(smg == 60){smg = 0;num++;if(num == 60)num = 0;}mshi = smg/10;mge = smg%10;fshi = num/10;fge = num%10;}}void main(){TIME0init();while(1){keyscanf();display(num);}}六、实物图照片参考文献[1]张毅刚主编.《单片机原理及应用》.高教出版社.2003[2] 严洁主编,《单片机原理及其接口技术》机械工业出版社.2010[3] 申忠如主编,《MCS-51单片机原理及系统设计》西安交通大学出版社.2008。
单片机秒表实验报告单片机秒表实验报告引言在现代科技快速发展的时代背景下,单片机作为一种重要的电子元器件,被广泛应用于各个领域。
秒表作为测量时间的工具,在运动、实验、比赛等场景中起到了至关重要的作用。
本实验旨在通过使用单片机设计和制作一个简单的秒表,探索单片机在时间测量方面的应用。
实验原理秒表的原理基于计时器的工作原理。
计时器通过内部的计数器来记录时间,当计数器达到设定值时,会触发中断,从而实现时间的测量和显示。
在本实验中,我们使用8051系列单片机,通过编程设置计数器的初始值和中断触发条件,实现秒表的功能。
实验步骤1. 硬件设计首先,我们需要准备一个适当的电路板,用于连接单片机、显示器和按键等元件。
在电路板上,我们将单片机与显示器和按键进行连接,以实现数据的输入和输出。
同时,我们需要添加一个晶振电路,以提供单片机的时钟信号。
2. 软件设计在软件设计方面,我们需要使用汇编语言或C语言来编写单片机的程序。
程序的主要功能包括初始化、计时、显示和中断处理等。
在初始化阶段,我们需要设置计数器的初始值和中断触发条件。
在计时阶段,我们需要不断地读取计数器的值,并将其转换为秒、分、时等形式进行显示。
同时,我们还需要编写中断处理函数,以响应中断并更新计时器的值。
3. 实验验证在完成硬件和软件设计后,我们可以进行实验验证。
首先,我们将电路板连接到电源,并确保电路正常工作。
然后,我们可以通过按下按键来启动和停止秒表。
在启动状态下,秒表会不断地更新显示,并实时计算经过的时间。
在停止状态下,秒表会保持显示当前的时间。
实验结果经过实验验证,我们成功地设计和制作了一个简单的秒表。
秒表能够准确地测量时间,并将其以易于理解的形式进行显示。
同时,秒表还具备启动和停止功能,方便用户根据需要进行时间测量。
实验总结通过本次实验,我们深入了解了单片机在时间测量方面的应用。
通过合理的硬件设计和编程,我们成功地实现了一个简单而实用的秒表。
在实验过程中,我们不仅学习了单片机的工作原理和编程技巧,还培养了动手实践和解决问题的能力。

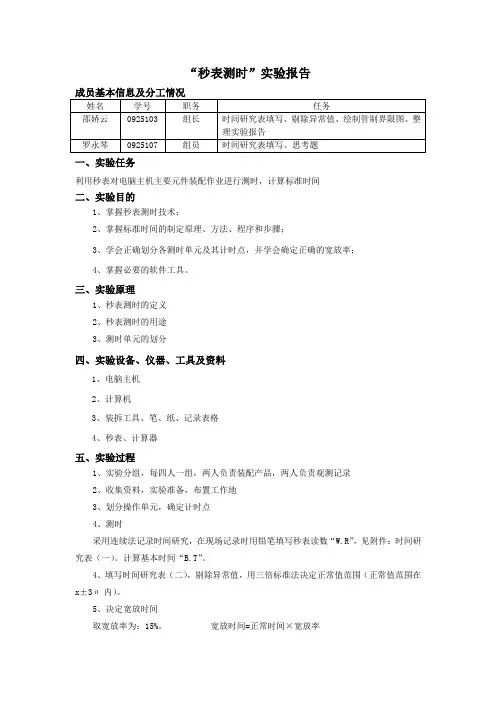

“秒表测时”实验报告
一、实验任务
利用秒表对电脑主机主要元件装配作业进行测时,计算标准时间
二、实验目的
1、掌握秒表测时技术;
2、掌握标准时间的制定原理、方法、程序和步骤;
3、学会正确划分各测时单元及其计时点,并学会确定正确的宽放率;
4、掌握必要的软件工具。
三、实验原理
1、秒表测时的定义
2、秒表测时的用途
3、测时单元的划分
四、实验设备、仪器、工具及资料
1、电脑主机
2、计算机
3、装拆工具、笔、纸、记录表格
4、秒表、计算器
五、实验过程
1、实验分组,每四人一组,两人负责装配产品,两人负责观测记录
2、收集资料,实验准备,布置工作地
3、划分操作单元,确定计时点
4、测时
采用连续法记录时间研究,在现场记录时用铅笔填写秒表读数“W.R”,见附件:时间研究表(一)。
计算基本时间“B.T”。
4、填写时间研究表(二),剔除异常值,用三倍标准法决定正常值范围(正常值范围在x±3σ内)。
5、决定宽放时间
取宽放率为:15%。
宽放时间=正常时间×宽放率
6、计算标准时间:标准时间=平均操作时间×评比系数+宽放时间
六、整理时间研究表(一)和时间研究表(二)
时间研究表(一)(现场记录)
时间研究表(二)(统计表)
七、绘制管制界限图
对每一个操作单元进行异常值剔除,选取其中一个操作单元绘制其管制界限图 1、剔除异常值 (1)、操作单元1:
n
X
X n
i i
∑==
1
11(其中n=8) 计算得69.71=X
n
X X
n
i i
∑=-=
1
2
111)(σ 计算得=1σ 1.48
正常值为σ3±X 之内,即在(3.25,12.13)之间,所以操作单元1无异常值 (2)、操作单元2:
n
X
X n
i i
∑==
1
22(其中n=8) 计算得=2X 6.79
n
X X
n
i i
∑=-=
1
2
222)(σ 计算得=2σ0.28
正常值为σ3±X 之内,即在(5.95,7.63)之间,所以操作单元2无异常值 (3)、操作单元3:
n
X
X n
i i
∑==
1
33(其中n=8) 计算得=3X 6.42
n
X X
n
i i
∑=-=
1
2
333)(σ 计算得=3σ0.32
正常值为σ3±X 之内,即在(5.46,7.38)之间,所以操作单元3无异常值 (4)、操作单元4:
n
X
X n
i i
∑==
1
44(其中n=8) 计算得=4X 6.55
n
X X
n
i i
∑=-=
1
2
444)(σ 计算得=4σ0.90
正常值为σ3±X 之内,即在(3.85,9.25)之间,所以操作单元4无异常值 (5)、操作单元5:
n
X
X n
i i
∑==
1
55(其中n=8) 计算得=5X 6.12
n
X X
n
i i
∑=-=
1
2
555)(σ 计算得=5σ0.46
正常值为σ3±X 之内,即在(4.74,7.5)之间,所以操作单元5无异常值 (6)、操作单元6:
n
X
X n
i i
∑==
1
66(其中n=8) 计算得=6X 6.46
n
X X
n
i i
∑=-=
1
2
666)(σ 计算得=6σ 1.6
正常值为σ3±X 之内,即在(1.66,11.26)之间,所以操作单元6无异常值 (7)、操作单元7:
n
X
X n
i i
∑==
1
77(其中n=8) 计算得=7X 8.47
n
X X n
i i ∑=-=
1
2
777)(σ 计算得=7σ 1.99
正常值为σ3±X 之内,即在(2.5,14.44)之间,所以操作单元7无异常值 (8)、操作单元8:
n
X
X n
i i
∑==
1
88(其中n=8) 计算得=8X 9.42
n
X X
n
i i
∑=-=
1
2
888)(σ 计算得=8σ0.64
正常值为σ3±X 之内,即在(7.5,11.34)之间,所以操作单元8无异常值 (9)、操作单元9:
n
X
X n
i i
∑==
1
99(其中n=8) 计算得=9X 6.21
n
X X
n
i i
∑=-=
1
2
999)(σ 计算得=9σ 2.03
正常值为σ3±X 之内,即在(0.12,12.3)之间,所以操作单元9无异常值 2、绘制管制界限图
对于操作单元1,管制界限图如下: 平均值=7.69 标准差=1.48
管制上限UCL=7.69+3*1.48=12.13 管制下限LCL=7.69-3*1.48=3.25
操作单元1的数据都在管制界限之内,所以没有值被剔除。
八、分析秒表测时法确定电脑主机主要元件装配过程的标准时间的结果
因为标准时间=平均操作时间×评比系数+宽放时间,即标准时间=正常时间+宽放时间。
秒表测时法测定的时间是操作者完成某单元的实际时间,表二中已算出操作者完成操作所需的标准时间,由于是选取2个同学的8项操作数据,数值存在着些许差异,操作者的操作速度可能比标准动作快(正常速度操作),也可能比标准动作慢,所以,不能直接将表二中算的的平均值认为是操作者以正常速度操作所需的时间,因此我们要对操作者的作业进行评定,并以此
3.25
管制上限(UCL )
中心线(平均)(CL )
管制处限(LCL )
7.69
12.13
对观测时间进行修正,即将求得的平均值乘上评定系数。
使操作所需的时间变为不快不慢的正常时间。
这样才能保证制定的标准时间的科学性。
在计算标准时间的时候,我们还计算了宽放时间,因为正常时间并未考虑操作者个人需要和各种不可避免的延迟因素所耽误的时间。
如果以正常时间为标准时间,则会使操作者从早到晚的工作。
显然这是不合理的,所以我们在秒表测时法确定标准时间以前,还必须找出操作者所需的停顿和休息的时间,即宽放时间。
这样才符合实际需要。
因此我们在用秒表测时法确定电脑主机装配过程的标准时间的时候,计算了正常时间及宽放时间,以保证标准时间的科学性。
九、思考题
1. 秒表测时的步骤?
1)获取充分资料;
2)作业分解-----划分操作单元;
3)确定观测次数;
4)测时;
5)剔除异常值并计算各单元实际操作时间;
6)计算正常时间;
7)确定宽放时间;
8)确定标准时间。
2. 如何划分操作单元?
1)单元之间界限清楚。
每一单元应有明显易辨认的起点和终点;
2)各单元时间长短适度。
一般来说,单元时间越短越好,一般认为以0.04min为宜,这是由
经验研究人员所能观测记录的极限;
3)人工操作单元应与机器操作单元分开;
4)不变单元应与可变单元分开;
5)规则单元、间歇性单元和外来单元应分开,否则在观测记录上将引起极大困惑;
6)物料搬运时间应与其他单元时间分开。
3. 连续测时如何进行?
在整个研究持续时间内,秒表不停地连续走动,直到整个研究结束为止。
观测者将每个操作单元的终点时间读出,记录在表格内。
研究结束后,将相邻两个操作单元的终点时间相减,即得到操作单元实际持续时间。
