Thermo Orion 8102BNUWP超级Ross复合pH电极使用说明

Orion Star 和Star Plus 系列pH/离子浓度/溶解氧/RDO荧光溶氧/电导率测量仪目录第一章简介 (1)仪表特性 (1)第二章显示 (3)简介 (3)第三章键盘 (5)简介 (5)按键定义 (6)第四章准备测量 (7)安装电源适配器 (7)安装电池 (7)连接电极 (8)开机 (9)仪表的维护 (9)第五章仪表的设置 (10)设置菜单 (10)设置菜单列表 (10)通用菜单设置 (13)时间和日期设置 (14)读数模式设置 (14)选择测量参数 (15)方法设置 (16)第六章 pH测量 (17)pH 菜单的设定 (17)pH 校正 (17)pH 测量 (18)pH 温度显示和校正 (18)第七章 mV，相对mV和ORP测量 (20)相对mV和ORP校正 (20)mV，相对mV和ORP测量 (20)第八章溶解氧测量 (22)溶解氧菜单的设定 (22)溶解氧校正 (22)溶解氧测量 (23)溶解氧温度显示和校正 (24)第九章 RDO荧光溶氧测量 (26)RDO 电极帽 (26)荧光溶氧菜单的设定 (26)荧光溶氧电极设置菜单 (27)RDO荧光溶氧校正 (28)RDO荧光溶氧测量 (29)RDO荧光溶氧温度显示和校正 (30)第十章电导率测量 (31)电导率菜单的设定 (31)电导率校正 (31)电导率测量 (32)电导率温度显示和校正 (33)第十一章离子浓度测量 (34)离子浓度菜单的设定 (34)离子浓度校正 (34)离子浓度测量 (35)离子浓度温度显示和校正 (36)第十二章数据储存和查看 (37)测量数据和校正数据的储存 (37)自动数据储存设置 (37)数据删除设置 (37)查看和打印测量数据和校正数据 (38)第十三章故障排除 (40)仪表自检 (40)仪表错误代码 (40)一般故障排除 (42)第十四章技术参数 (45)仪表技术参数 (45)订货信息 (49)附录 A 测量仪设置菜单 (51)pH 设置菜单 (51)溶解氧设置菜单 (51)电导率设置菜单 (52)离子浓度设置菜单 (53)第一章简介先进的 Thermo Scientific Orion Star 和 Star Plus 系列测量仪同时适用实验室和野外的电化学测量。

pH/ORP电极使用说明保证书感谢您购买本公司的系列仪表、传感器及配套产品。

本公司系列产品所配套的pH/ORP传感器有限保证如下：保证期限：电极――自购买之日起未经使用为半年。

本公司向你承诺传感器从购买之日起在上述指定期限内，公司产品所提供的配套传感器均为合格正品，如果在保证期内本公司收到有关此类配套产品缺陷的通知，经查实，本公司将负责免费维修或更换有质量缺陷的配套产品。

在使用过程中对下列原因导致的缺陷不予保修或更换。

A、安装、使用不当造成的线缆断裂、损毁；B、私自拆线或接线造成传感器测量不准；C、不谨慎拆卸造成的玻璃部分破碎或接头松脱；D、未按产品规定的条件使用在超出规范的环境造成的损坏；E、没有按照规定的仓储或运输条件储运造成失效的；F、配套传感器存放时间过长自身会失效，建议即买即用，不要存储。

G、PH传感器敏感部分不宜干燥保存，不使用时不要将养护帽除去；一、pH/ORP电极简述1．了解pH／ORP传感器pH／ORP传感器是工业在线（过程）仪表的一次元件，是电化学仪器的一种消耗性传感器。

由于该传感器的制造工艺、电化学特性、应用方式决定其使用有效时间一般不超过一年，由于其使用环境影响和接触介质危害，选型、使用不当有的可能几周就会失效。

即使不安装使用，随着存储期限延长，电极斜率（灵敏度）也会不断下降；多数电极存储期限超过一年，如果电极头干燥放置也会自然失效。

1、电极的灵敏度随着使用时间的延长，电极斜率会发生衰变，导致测量不够准确，需要经常性的利用pH缓冲溶液进行斜率校正。

校正的周期取决于传感器的选型，对精度的要求，测量溶液对电极特性的影响。

2、早期的pH电极是由两个相互独立的参比和指示电极构成，安装使用不太方便。

随着技术的进步后来合并改进为一支电极使用，称为二复合电极。

又因为介质温度变化对电极pH测量存在影响，出现了带有温度补偿电极的三复合电极。

针对介质对pH电极的影响还派生出许多结构和材料各异的pH测量电极来满足pH仪表的配套应用。

ONE SOURCE . INFINITE SOLUTIONS .型号测量参数pH/电导率型号pHTestr30CyberScan pH 2100CyberScan CON 510优特水质分析常用产品指南Orion pH 电极Thermo Scientific Orion 是世界著名的从事水质分析仪器研发制造的先导者。

公司40 多年来专注于电化学传感器的不断创新和发展：发明并生产世界上第一支离子电极 — 钙离子电极；拥有测量精度最高的专利ROSS pH 电极；独创12 个月内不需校正的pH 电极（No-Cal）Orion 浊度计 AQ4500AQ4500精密型浊度仪是Thermo Orion结合当今浊度测试最新技术，为适合各行业需求开发生产的功能强大，技术先进，操作简便，外形美观，性价比优越的一款精密型浊度仪主要特点：■ 独特的双光路，双检测器浊度测量系统■ 系统设计符合多项浊度检测标准■ 出色的低浊度测量技术多参数水质分析仪AQ4000AQ4000超过100个预设的测量方法和10个用户自定义方法可测量：氯、余氯、总氯、COD、铁、锰、亚硝酸盐、硝酸盐、氨氮、磷酸盐、硅、硫酸盐、铁、铜、锌等等主要特点：■ 功能强大功能强大，预设校正曲线，可测试多至189种参数；选配COD 消解器和试剂，可作COD 的精确测量■ 智能化Auto-IDTM 功能■ 测量快捷简单，无需按键，2 步轻松完成测量■ 良好的兼容性，可接受13，16 或24 mm 的测试比色瓶Orion Star 系列仪表全新的Thermo Scientific Orion Star 系列电化学仪表，是最先进的测量技术和电子技术的完美结合。

全新STAR 系列仪表配合技术领先、测量精确的各种离子和pH 电极，使您无论在实验室或在野外，都能获得迅速、精确的测量结果，非常适合于环境、制药、食品、石油化工等行业，同时在教育和科研领域也具有广泛的应用。

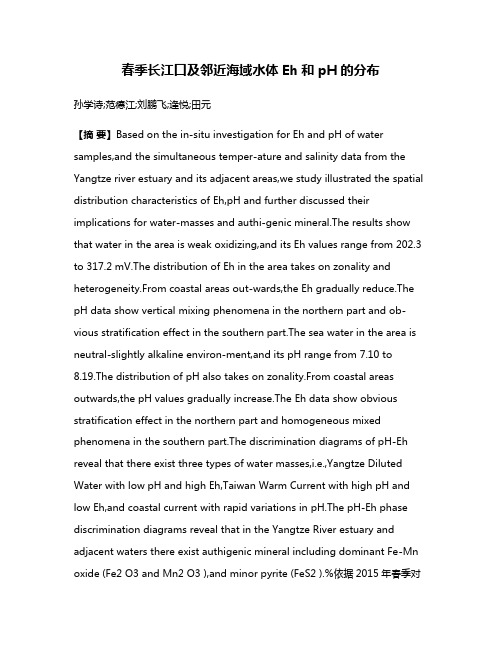

春季长江口及邻近海域水体Eh和pH的分布孙学诗;范德江;刘鹏飞;逄悦;田元【摘要】Based on the in-situ investigation for Eh and pH of water samples,and the simultaneous temper-ature and salinity data from the Yangtze river estuary and its adjacent areas,we study illustrated the spatial distribution characteristics of Eh,pH and further discussed their implications for water-masses and authi-genic mineral.The results show that water in the area is weak oxidizing,and its Eh values range from 202.3 to 317.2 mV.The distribution of Eh in the area takes on zonality and heterogeneity.From coastal areas out-wards,the Eh gradually reduce.The pH data show vertical mixing phenomena in the northern part and ob-vious stratification effect in the southern part.The sea water in the area is neutral-slightly alkaline environ-ment,and its pH range from 7.10 to8.19.The distribution of pH also takes on zonality.From coastal areas outwards,the pH values gradually increase.The Eh data show obvious stratification effect in the northern part and homogeneous mixed phenomena in the southern part.The discrimination diagrams of pH-Eh reveal that there exist three types of water masses,i.e.,Yangtze Diluted Water with low pH and high Eh,Taiwan Warm Current with high pH and low Eh,and coastal current with rapid variations in pH.The pH-Eh phase discrimination diagrams reveal that in the Yangtze River estuary and adjacent waters there exist authigenic mineral including dominant Fe-Mn oxide (Fe2 O3 and Mn2 O3 ),and minor pyrite (FeS2 ).%依据2015年春季对长江口及邻近海域水体Eh和pH的现场调查数据,分析研究区海域水体Eh和pH 的空间分布特征,结合同航次现场测得的温度、盐度数据,系统探讨了Eh和p H对水团发育特征的指示作用及对自生矿物形成的影响.结果显示:研究区水体为弱氧化环境,Eh变化范围为202.3~317.2 mV,空间分布上具有分带性和不均一的特点,表现为近岸高、离岸越远越低,北部垂向混合均匀、南部层化作用明显.该海区水体总体上为中性-弱碱性环境,pH变化范围为7.05~8.19,空间分布上具有分带性,表现为近岸低、外海高,北部层化明显、南部混合均匀.依据p H-Eh判别图解,判定存在3个水团:长江冲淡水团以低p H和高Eh为特征,台湾暖流为高p H和低Eh,而沿岸流水团以快速变化的pH为特征.pH-Eh特征表明研究区水体中有利于铁、锰氧化物(Fe2 O3和Mn2 O 3)等自生矿物的形成,水体中出现的少量胶黄铁矿(FeS2)与微环境有关.【期刊名称】《海洋科学进展》【年(卷),期】2017(035)001【总页数】11页(P96-106)【关键词】Eh;pH;水团;自生矿物;长江口及邻近海域【作者】孙学诗;范德江;刘鹏飞;逄悦;田元【作者单位】中国海洋大学,山东青岛 266100;海底科学与探测技术教育部重点实验室,山东青岛 266100;中国海洋大学,山东青岛 266100;海底科学与探测技术教育部重点实验室,山东青岛 266100;上海海洋大学海洋科学学院,上海 200062;中国海洋大学,山东青岛 266100;海底科学与探测技术教育部重点实验室,山东青岛266100;中国海洋大学,山东青岛 266100;海底科学与探测技术教育部重点实验室,山东青岛 266100【正文语种】中文【中图分类】P736.4Eh和p H是水体的重要物理化学参数,是反映水体富营养化、水质酸化等水体环境的良好综合性指标[1-3],对河口及近海生物地球化学过程有重要影响。

PHS型数字式酸度计的使用说明书杭州东星仪器厂使用方法1.准备工作1>检查电源电压，在仪器规定使用范围内，接通电源并开机，仪器开始工作，显示屏显示数字(仪器未稳定前，数字可能有跳动)。

2>开机预热10分钟，待数字稳定后，拨去仪器复合电极接口上的保护端子(应逆时针转动90º，才能取下)。

3>电极按电极使用说明书中有关规定准备。

使用前，要排去电极球内的空气(用手握电极帽，将球泡头布向下，另一只手弹击电极，空气即会升至电极帽这一边)后，插入仪器上复合电极接口。

插入后必需顺时针方向转动90º，否则，接触不紧密，会影响仪器正常使用(当需要取下电极时，应逆时针转动90º，才能取下电极)。

2. 仪器校正1>配制PH7、PH4（或PH9、根据被测溶液酸碱度而定，如被测溶液是酸性，则使用PH4.00；反之被测溶液是碱性，应用PH9.18。

校正液与被测液的PH值越接近，则测试精度越高）标准溶液，分别倒入烧杯中，用温度计测量溶液的温度，将温度补偿器调到相同温度值。

2>有PH/mV功能的，将仪器开PH档，显示屏显示PH值。

3>定位：将电极浸入PH7标准溶液中，搅动电极以加速响应时间。

静置，待是示值稳定后，调节定位调节器，使显示值与该液温下的标准值一致（见温度PH值对照表：PH7标准液20ºC时的标准值是6.88）。

注：新购仪器初次使用，或长期不用再用时，仪器可能会出现数字跳动不停。

特别是在调定位，斜率时，数字跳动越加明显。

造成这种现象的原因，主要是仪器长期不用所至，解决方法请参照故障排除。

4>斜率：取出电极，洗净甩干，浸入PH4（或PH9）标准溶液中，搅拌，静置。

待示值稳定后与标准值对照，如误差超过允差，调节斜率调节器，使示值与标准值在允差之内。

5>动过斜率调节器，应重新回到PH7标准溶液中调节，然后再到PH4标准溶液（或PH9）中调节。

数字酸度计使用操作规程1.目的：建立数字酸度计的操作规程，使仪器的操作正确规范。

2.范围：适用于数字酸度计。

3.责任:检验员; 质量负责人。

4.操作：4.1测试前准备4.1.1 按下电源开关，连通开关4.1.2 预热30分钟4.1.3 将电极梗旋入电极梗插座调节电极夹到适当位置。

4.1.4 将复合电极夹在电极夹上，拉下电极前端的电极套。

4.2测试过程4.2.1仪器校正a.将选择开关拔至PH档b.先用蒸馏水清洗复合电极，用滤纸吸干。

c.把电极插入pH=6.86的标准缓冲溶液中，调节“温度”调节器，使所指示的温度与该溶液的温度相同，并摇动烧杯使之溶液均匀。

d. 调节“定位”调节器，使仪器读数为该标准缓冲液的PH值，再用另一种pH=4.00(或pH=9.18)的标准缓冲液核对一次，误差不应超过±0.14.2.2 PH值的测量a.被测溶液与定位溶液温度相同时测量步骤如下：b.取出复合电极用蒸馏水冲洗，用滤纸吸干，用待测溶液清洗一次。

c. 把电极浸入被测溶液中，用玻璃棒搅拌，使溶液均匀，在显示屏上读出溶液的pH值。

d.被测溶液和定位溶液温度不同时测量温度如下：e.用蒸馏水清洗电极头部，用被测溶液清洗一次。

f. 用温度计测出被测溶液的温度值。

g.调节温度调节器，使白线对准被测溶液的温度。

h.把电极插入被测溶液内，用玻璃棒搅拌溶液，使溶液均匀，待仪器上显示的数值稳定时，即为待测溶液的PH值。

4 .3取出电极，用蒸馏水冲洗，滤纸吸干，插入电极插口。

5.维修保养及注意事项5.1仪器的输入端必须保持清洁，不使用时将短路插头插入，以防止灰尘及湿气侵入，在环境湿度较高的场所使用时，应把电极插头用干净纱布擦干。

5.2 插头带夹子连线接触器及电极插口转换器均为配用其它电极时使用，平时注防潮防震。

5.3 测量时，电极的导入线须保持静止，否则将会引起测量不稳定。

5.4 仪器采用了MOS集成电路，因此，在检修时应保证电路有良好的接地。

海水中文石溶解、沉淀速率及动力学研究陶小晚;罗春树;陈利新;王先超【摘要】利用free-drift开放反应系统,在恒压力(1×105 Pa)、恒温度(25.0 ℃±0.2 ℃) 环境下,研究人工海水中近溶解、沉淀平衡状态时二氧化碳分压(pCO2) 的变化对文石溶解、沉淀速率及其动力学方程的影响.每组实验中通入混合气体的pCO2分别为2 300×10-6和320×10-6 两种,并保持通入气体的pCO2恒定,通过实验得到了这两种pCO2环境下,文石的溶解和沉淀速率及动力学方程.研究结果表明:(1) 文石在近溶解、沉淀平衡附近,溶解速率相对于Ac(碳酸盐碱度值)或Ω(饱和度)的变化速率要大于沉淀速率相对于Ac或Ω的变化速率;(2) Ac相同时,pCO2越高,溶解速率越高,沉淀速率越低;Ω相同时,亦是如此;(3) 溶解实验中,在Ω > 0.8的区间内,反应液和混合气体之间pCO2平衡,反应级数n介于9～10之间;沉淀实验中,文石的反应级数介于2.0～3.2之间.【期刊名称】《海洋通报》【年(卷),期】2010(029)002【总页数】7页(P143-149)【关键词】海水;文石;溶解;沉淀;反应级数【作者】陶小晚;罗春树;陈利新;王先超【作者单位】中国石油勘探开发研究院,北京,100083;中国石油塔里木油田分公司勘探开发研究院,新疆,库尔勒,841000;中国石油塔里木油田分公司勘探开发研究院,新疆,库尔勒,841000;山东中煤物探测量总公司,山东,泰安,271000【正文语种】中文【中图分类】P736.4+2文石是现代碳酸盐沉积物中主要矿物之一，主要分布于温暖地区的浅海灰泥沉积物及碳酸盐颗粒（如鲕粒、球粒及团块等）之中，部分出现在海滩岩、生物礁及浅海碳酸盐颗粒沉积物的胶结物中。

文石也是六射珊瑚和某些软体动物介壳的典型矿物成分。

由于文石质的生物骨架以及文石质的鲕粒和晶体比方解石易溶，因此成岩早期的溶解作用常具有选择性的特点。

8102BN pH 复合电极中文说明书一、注意事项注意：①PH电极和附件的型号会随制造商的配置而改变，请以到货时的为准.②8102BN PH电极测量的温度范围为0-100℃(详见电极英文手册指标)，最佳工作温度范围建议为:0-80℃,适于质量控制、科研、生物技术、血液和纯水等溶液的精密测量③电极与主机连接时,电极(若已选购)上接头的凸槽与主机接口处的凹槽对准后才能用力将电极推入,不可拧转电极,否则会把温度接头的针头插坏而不能使用.④pH电极平时不用期间,也不需将电极拔下,以防经常拔插容易损坏电极接口⑤标准缓冲溶液和样品的PH值随温度的变化而改变.pH温度补偿是将标准缓冲液或样品的pH值补偿到实际温度下的pH值⑥若连接主机的电源变压器与主机断开或连接变压器的电源插座关闭电源后,先前电极标定或主机设置的信息将不存在,此时须对电极重新标定二、pH电极预处理注意:若电极头和填充孔附着有白色结晶物质,属于电极填充液渗透所致,用蒸馏水冲洗电极头和用湿纸巾擦干填充孔即可1.从电极盒中取出8102BN,手握电极后端,像甩温度计一样轻轻用力甩电极,以将电极中环状细管内的黄色内填充液甩到电极前端.2.(1)如果电极内已填充有外填充液(810007):将电极微微斜倒立,先用注射器或移液枪将PH电极内的填充液从电极上端的填充孔中吸出,然后拧下电极外填充液(810007)瓶上的黑色胶盖和红塞子,套上白色尖嘴盖,再掰直尖嘴,然后将填充液通过填充孔注入电极中,填充液的高度距填充孔 1.5cm.电极填充了填充液后,要保证电极内时刻都有填充液,不能干燥,否则将影响电极寿命(2) 如果电极内是干燥的,没有外填充液(810007):拧下电极外填充液(810007)瓶上的黑色胶盖和红塞子,套上白色尖嘴盖,再掰直尖嘴,然后将填充液通过填充孔注入电极中,填充液的高度距填充孔 1.5cm.电极填充了填充液后,要保证电极内时刻都有填充液,不能干燥,否则将影响电极寿命3. 用手指轻轻弹击电极外壳，排除电极外填充液在电极头附近的气泡4. 电极第一次使用前,需将电极浸泡于910001电极储存液(须选购)或3M KCl溶液中2小时至1个晚上,千万不可浸泡在蒸馏水中5. ROSS pH电极标准配置的填充液订货号为810007是3M的KCl。

Thermo---Ross pH 计使用说明
1.打开电极探头帽，将电极探头浸泡在蒸馏水中，清洗掉探头表面
残存的盐渍。

2.打开点击填充孔，加电极填充液（Orin 810007）至没过螺纹（但
不可超过填充孔以防溢出），测量时填充孔保持打开状态，填充液面应高于被测溶液液面至少3cm。

3.向下甩动电极以排除电极内的气泡。

4.将电极探头浸泡在电极保存液（Orin 810001）中1小时。

电极缓
冲液也可用含1g KCl的pH 7 缓冲液200ml代替。

5.将电极连到仪表上。

6.用蒸馏水冲洗电极，稍微甩掉水分，将探头浸入第一点pH 7校正
液。

等待仪表读数稳定，并显示ready。

7.取出探头用蒸馏水冲洗后放入第二点校正液，等读数稳定后，将
仪表上的pH 值设定为校正液在测定温度下的pH.(若在室温下测定室温的溶液，这一步可以省去)
8.用蒸馏水冲洗电极探头后将探头放入被测溶液。

读数稳定后，记
录pH 值。

9.用蒸馏水浸洗电极
10.排空电极填充液，重新填充，封闭填充孔。

向探头帽中加入适量
电极保存液，密封。

拆下电极，装箱保存。

刘歆
2012年5月。

服务科学·世界领先赛默飞世尔科技NH39512 HPBNWP ionplus®高性能氨气敏电极操作手册目录概述 (3)简介 (3)所需设备 (3)使用电极 (5)电极的准备 (5)使用组装的外电极 (5)使用新的气敏膜 (6)电极斜率的检查 (8)测量单位 (9)样品要求 (9)测量注意事项 (9)样品储存 (10)电极储存 (10)分析方法 (11)典型的校正曲线 (11)直接测量法 (12)低浓度样品的直接测量法 (13)特殊样品的测量 (14)已知加量法 (14)电极特性 (18)电极响应 (18)温度影响 (19)干扰 (19)pH的影响 (19)络合 (19)溶解物的影响 (20)膜的寿命 (20)故障排除 (21)故障排除检查清单 (21)故障排除指南 (22)订货信息 (24)技术参数 (25)概述简介Orion 9512HPBNWP高性能氨电极能快速、简单、准确、经济地测量水溶液中的氨。

将样品中的铵离子转换成氨后，该气敏电极也可用于测量铵离子；或将样品凯氏消化后，进行有机氮的测量。

样品无需蒸馏，颜色和浊度都不影响测量结果。

除了挥发性胺，溶液中几乎全部阴离子、阳离子、溶解物质都不影响测量。

此操作手册介绍了测量所需的溶液和仪表，电极特性等内容。

通用的分析方法，低浓度样品的测量方法及能润湿膜的溶液中氨的测量方法也将具体说明。

基本配置：•组装的外电极－包括外电极壳体，电极帽和气敏膜•气敏膜20片•镊子•电极填充液•操作手册本操作手册介绍了2种直接测量法，一种适用于浓度高于1ppm as N的样品，另一种适用于浓度低于1ppm as N的样品。

所需设备1．Orion 离子测量仪，如 Star 系列 pH/离子测量仪。

2．高性能氨气敏电极9512HPBNWP。

3．磁力搅拌器，或与 Star 系列仪表配套使用的搅拌架，096019。

4．容量瓶，量筒和烧杯。

5．蒸馏水或去离子水。

复合电极 PH复合电极1 什么是pH复合电极?把pH玻璃电极和参比电极组合在一起的电极就是pH复合电极。

根据外壳材料的不同分塑壳和玻璃两种。

相对于两个电极而言，复合电极最大的好处就是使用方便。

pH复合电极主要由电极球泡、玻璃支持杆、内参比电极、内参比溶液、外壳、外参比电极、外参比溶液、液接界、电极帽、电极导线、插口等组成。

(1)电极球泡：它是由具有氢功能的锂玻璃熔融吹制而成，呈球形，膜厚在O.1～0.2mm左右，电阻值＜250兆欧(25℃)。

(2)玻璃支持管是支持电极球泡的玻璃管体，由电绝缘性优良的铅玻璃制成，其膨胀系数应与电极球泡玻璃一致。

(3)内参比电极：为银/氯化银电极，主要作用是引出电极电位，要求其电位稳定，温度系数小。

(4)内参比溶液：零电位为7pH的内参比溶液，是中性磷酸盐和氯化钾的混合溶液，玻璃电极与参比电极构成电池建立零电位的pH值，主要取决于内参比溶液的pH值及氯离子浓度。

(5)电极壳：电极壳是支持玻璃电极和液接界，盛放外参比溶液的壳体，通常由聚碳酸酯(PC)塑压成型或者玻璃制成。

PC塑料在有些溶剂中会溶解，如四氯化碳、三氯乙烯、四氢呋喃等，如果测试中含有以上溶剂，就会损坏电极外壳，此时应改用玻璃外壳的pH复合电极。

(6)外参比电极：为银/氯化银电极，作用是提供与保持一个固定的参比电势，要求电位稳定，重现性好，温度系数小。

(7)外参比溶液：氯化钾溶液或KCl凝胶电解质。

(8)液接界：液接界是外参比溶液和被测溶液的连接部件，要求渗透量稳定，通常用砂芯的。

(9)电极导线：为低噪音金属屏蔽线，内芯与内参比电极连接，屏蔽层与外参比电极连接。

2 关于可充式和非可充式pH复合电极可充式pH复合电极即在电极外壳上有一加液孔，当电极的外参比溶液流失后，可将加液孔打开，重新补充KCl溶液。

而非可充式pH复合电极内装凝胶状KCl，不易流失也无加液孔。

可充式pH复合电极的特点是参比溶液有较高的渗透速率，液接界电位稳定重现，测量精度较高。

指导手册pH / ORP 传感器（电极）●请将手册置于操作人员方便取拿之处。

●使用前请详阅手册中的正确操作方法。

安全警告(1)开始接线操作前请确保电源已切断。

(2)电极的主要成分是玻璃，而HC-72和HC-81的内管也是由玻璃制造。

请小心轻放以免损坏电极或被玻璃碎片所伤。

目录1、概述 (2)2、系统配置 (2)3、安装 (3)4、运行 (7)5、校准 (9)6、维护 (12)7、故障检修 (16)8、传感器装拆 (17)pH变送器和ORP 变送器是分别用来测量液体的pH值和氧化还原电位的。

这本指导手册对测量系统的表述是建立在pH检测计和ORP 检测计的传感器之上的。

至于变送器的调整，请根据不同型号查阅另外提供的指导手册。

另外，传感器上配备一清洗系统，关于清洗系统细目请参照另外单独准备的指导手册。

pH/ORP测量系统的基本组成是一个传感器和一台变送器。

在某些情况下还加入记录仪。

当变送器位于离测量点较远的位置时,在测量点附近安置一个接线盒并用延长电缆把接线盒和变送器连接起来，如下图所示。

3页图：pH/ORP测量系统图例(1)电极通常，复合式电极是由一个玻璃电极，一个叁考电极和一温度补偿元件组成的一个单一体。

而传统的非复合式电极，3个电极被分别安装在传统的电极夹具中并各自独立工作。

电极导线直接连接变送器或接线盒。

(2)电极支架电极支架要能够把电极安全地固定在样品中以便于电极的测量。

至于电极支架的类型，目前广泛运用的是浸入式和流通式两种。

前者是安装在暴露在空气中的水槽的液面上；而后者是被装在流动样品的的管道中。

电极支架跟电极合起来称为感应器。

(3)接线盒连接延长电缆和电极导线需要有一个具有高绝缘端子板的接线盒。

(4)延长电缆连接接线盒和变送器需要具有高绝缘性的延长电缆。

3.1 传感器的安装(1) 安装位置的选择安装位置的选择应考虑以下条件：(a) 必须便于操作和维护, 尤其要保证维修所需的充足空间。

(b) 应避免机器振动, 远离会产生电磁波感应干扰的电子设备及快速转动的设备。

pH计使用说明操作步骤：1：安装仪器，电极梗插入电极梗插座后，连接的两个插头，大的插头是复合插头，小的插头是温度传感器。

电极里装的是氯化钾溶液，是保护电极的。

2：:电源线插入电源插座，预热30分钟，然后按ON/OFF键开机，先进行设置（1）按ISO/9键，仪器进入“等电位点”选择工作状态①一般水溶液（海水，湖水，河水等）的PH测量选用等电位点7.00PH②纯水或者超纯水溶液的PH测量选用等电位点12.00PH③测量含氨水溶液的PH值选用等电位点17.00PH（2）按设置/4键设置测量方法方法有分为三种①②连续读数③选择连续读数，然后按确认键，再按取消键，使界面回到主页面上。

（3）设置好了以后，就开始清洗电极①拔下电极帽，内部有少量氯化钾溶液，轻放一边，清洗电极②蒸馏水清洗3遍后，拿吸水纸擦拭，注意，要顺着一个方向，不可以来回上下擦，最后擦电极球时，吸水纸堵住电极口，轻轻晃动电极棒，吸收内部多余水分。

③进行二点标定：先用混合磷酸盐（6.86PH）标定，用电极搅拌混合磷酸盐溶液，先按校准/5键，屏幕会出现标定1，等稳定以后再按确定键。

④在用蒸馏水清洗，顺着一个方向，最后擦电极球时，吸水纸堵住电极口，轻轻晃动电极棒，吸收内部多余水分。

之后再用四硼酸钠（9.18PH）进行第二次标定，用电极搅拌混合磷酸盐溶液，先按校准/5键，屏幕会出现标定2，等稳定以后再按确定键。

（4）测定海水①蒸馏水清洗3遍后，拿吸水纸擦拭，注意，要顺着一个方向，不可以来回上下擦，最后擦电极球时，吸水纸堵住电极口，轻轻晃动电极棒，吸收内部多余水分。

②之后就可以测定海水的PH了（这里可以测所有的一般水溶液），每测定完一次，按一次贮存/6键，可以测量多次，做对比实验。

（5）测定完以后，用蒸馏水清洗，带上装有氯化钾溶液的电极帽即可，关闭ON/OFF键要知道的事：1：一点标定一点标定含义只是采用一种PH标准缓冲溶液对电极系统进行定，用于校准仪器的定位置，仪器PH复合电极的百分斜率作为百分之百，在测量精度要求不高的情况下，可采用此方法。

1．环境温度5-40度2．环境相对湿度：≤85%使用维护及注意事项1.测试前取下电极保护套,(套内溶液为3MKCL,如果有结晶物渗出,属于正常现象,不影响电极使用)2.观察敏感球泡内部是否全部充满液体,如发现有气泡,则应将电极向下轻轻甩动(像甩体温表),以清除敏感球泡内的气泡,否则将影响测试精度. 电极与PH计配套校正及测试1.将PH电极接到PH仪器输入端,连接正确.2.按仪器使用说明书进行标定,标定结果后待测量.电极保存与维护1.电极使用电隙,请将电极用蒸馏水清洗干净后,干放入保护瓶中,待下次测试前注入溶液活化.2.电极如较长一段时间内不用,应将其漂洗干净,吸干残留的蒸馏水.3.电极前端的敏感玻璃球泡不能与硬物接触,任何破损和擦毛都会使电极失效.4.电极经长期使用后,电极的斜率和响应速度或有降低.可将电极的测量端浸泡在4%HF中3-5秒或稀HCL溶液中1-2分钟,用蒸馏水清洗之后在氯化钾(4M)溶液中浸泡使之复新5.被测容器中如有易污染敏感泡球或堵塞液接界的物质使电极钝化,现象上响应速度明显变慢,斜率降低或读数不稳,如此则应根据污染物的性质,选用适当的溶液清洗,使之复新.污染物和适当的清洗剂请参看下表6.凡需测量能溶解聚碳酸树脂的有机溶剂,请选用PH复合电极中玻璃外壳型号电极(如65-1型复合电极)雷磁E-201-C型pH复合电极使用说明书一、用途本电极是玻璃电极和参比电极组合在一起的塑壳可充式复合电极，是pH值测量元件，用于测量水溶液的pH值（氢离子活度），它广泛应用于环境监测、化轻工业、医药工业、染料工业、大专院校和科研机构中需要检测水溶液pH值的场合。

测量范围：（0-14）pH测量温度：（0-60）℃响应时间：≤2min二、特点1．碰撞不破，电极的易碎部分的塑料栅保护，测量时可作搅拌棒用。

2．电极为可充式：电极上端有充液小孔，配有小橡皮塞，在测量时应把小塞取下。

3．抗干扰性能强：电极为全屏蔽式，防止测量时外电场干扰。

一、PH电极的标定（1）标定前先手拿着电极甩几下，赶走留在电极里的空气及气泡（2）一般采用二点标定 6.86pH作为第一点，4.00pH或9.18pH作为第二点（3）标定过程中尽可能让电位或pH值稳定后再按确认键（4）一般电极性能较好时，标定后的斜率在98%以上，性能略微下降时应在95%。

低于90%建议更换电极（5）复合电极不适宜测有机物。

油脂类，粘稠等物质，如需测这些物质，可选用231-01玻璃电极212-01参比电极或65-1C（6）仪器操作前请仔细阅读说明书。

注：冬天时，环境温度达到冰点，电极不能使用，容易发生冷爆，测量不稳定，建议在15度以上使用。

二、PH复合电极是否正常的判断方法(1)在标定状态下，反映较慢，稳不下来是电极性能下降的体现。

(2)电极电位：把仪器档位切换到mV档，把电极放入pH=6.86的标液中，值在0mV左右为最好，最多在正负40mV以内。

超出这个范围仪器将不能正常标定，标定会出错。

6.86pH — 0mV正负40mV?9.18pH —负120～130mV左右???4.00pH —170mV 左右雷磁PHS-25型 PH酸度计三、PH复合电极维护及保养(1)?很多情况下出现测量不准或无法正常测量都是由电极本身失效或性能下降造成。

(2)?复合电极的保质期为一年，出厂一年后不管是否使用其性能都会受到影响。

(3)第一次使用（护套内无溶液）或长时间停用的PH电极在使用前必须在3mol/l氯化钾溶液中浸泡24小时。

(4)测量完电极插到装有氯化钾溶液的护套中，经常观察电极棒内的氯化钾的量，要及时添加，一般不要少于一半，上部塞子测量时拔出，不测量时塞上。

(5)电极应避免长期浸在蒸馏水、蛋白质溶液和酸性氟化物溶液中。

电极避免与有机硅油接触。

(6) pH复合电极的使用，最容易出现的问题是外参比电极的液接界处，液接界处的堵塞是产生误差的主要原因。

雷磁ZDJ-5型自动滴定仪四、PH计在测量时不稳定的情况PH计在测量时不稳定，检查电极接口有无松动，可用短路插头插到仪器上，如显示稳定，可考虑调换电极。

ROSS and the COIL trade dress are trademarks of Thermo Fisher Scientific Inc. AQUAfast, Cahn, ionplus, KNIpHE, No Cal, ORION, perpHect, PerpHecT, PerpHecTion, pHISA, pHuture, Pure Water, Sage, Sensing the Future, SensorLink, ROSS, ROSS Ultra, Sure-Flow, Titrator PLUS and TURBO2 are registered trademarks ofThermo Fisher.1-888-pHAX-ION, A+, All in One, Aplus, AQUAsnap, AssuredAccuracy, AUTO-BAR, AUTO-CAL, AUTO DISPENSER, Auto-ID, AUTO-LOG, AUTO-READ, AUTO-STIR, Auto-Test, BOD AutoEZ, Cable-Free, CERTI-CAL, CISA, DataCOLLECT, DataPLUS, digital LogR, DirectCal, DuraProbe, Environmental Product Authority, Extra Easy/Extra Value, FAST QC, GAP, GLPcal, GLPcheck, GLPdoc, ISEasy, KAP, LabConnect, LogR, Low Maintenance Triode, Minimum Stir Requirement, MSR, NISS, One-Touch, One-Touch Calibration, One-Touch Measurement, Optimum Results, Orion Star, Pentrode, pHuture MMS, pHuture Pentrode, pHuture Quatrode, pHuture Triode, Quatrode, QuiKcheK, rf link, ROSS Resolution, SAOB, SMART AVERAGING, Smart CheK, SMART STABILITY, Stacked, Star Navigator 21, Stat Face, The Enhanced Lab, ThermaSense, Triode, TRIUMpH, Unbreakable pH, Universal Access are trademarks ofThermo Fisher.© 2008 Thermo Fisher Scientific Inc. All rights reserved. All trademarks are the property of Thermo Fisher Scientific Inc. and its subsidiaries.The specifications, descriptions, drawings, ordering information and part numbers within this document are subject to change without notice.This publication supersedes all previous publications on this subject.IntroductionGeneral InformationThe ROSS process pH electrode, Cat. No. 2001SC, is a combination electrode designed for online applications. The pH sensing electrode and reference electrode are combined into a single electrode. This electrode is designed to be used in the Orion flow cell, Cat. No. 2001FC. This flow cell is designed to hold and position the electrode for optimal results.The 2001SC ROSS combination pH electrode is a research-grade electrode designed specifically for use in online pH measurement applications. It is designed with a sidearm, which allows it to be attached to a reservoir of specially formulated ROSS reference filling solution. This ensures that the outer reference chamber is always full, allowing the ceramic liquid junction to flow freely.Figure 1 – ROSS Process Combination pH ElectrodeArmReferenceCoilReferenceJunctionTheory of OperationWith its unique internal element system, the 2001SC ROSS process combination pH electrode provides far better stability, faster response and greater accuracy than can be obtained from any conventional electrode with silver chloride or calomel internal systems. The electrode response is fast; even in samples varying by 50 °C or more in temperature. Drift isless than 0.02 pH units per day, which eliminates the need for frequent standardization.The ROSS internal system is designed to have virtually zero temperature coefficient, that is, the potential difference between the elements is zero regardless of the difference in the temperature of the elements. This is of great importance since the internal elements of combination pH electrodes are housed in an electrode body that, in use, is partially immersed in the sample and partially exposed to the ambient air. This means that the internal elements may be at different temperatures. As a consequence, conventional pH electrodes will drift and give inaccurate readings when being used to measure solutions with varying temperatures. On the other hand, the ROSS electrode gives stable readings and accurate results regardless of differences in sample and ambient temperatures.The silver chloride or calomel used in conventional pH electrodes tends to dissolve in the filling solution (usually KCl), eventually precipitating in the ceramic frit that forms the liquid junction. This, in turn, results in electrode failure. Differences in solubility of the silver chloride or calomel with temperature also gives rise to thermal hysteresis problems in conventional electrodes, so that re-standardization is usually necessaryafter temperature cycling. The ROSS system eliminates these problems as well.Using the ElectrodeElectrode PreparationCaution: Wear gloves and protective clothing. ROSS reference filling solution can stain clothing and skin.1. Unpack the electrode and reference filling solution tubingassembly from the shipping box. Carefully remove theprotective shipping caps from the electrode sensingelement and sidearm and save the caps for storage.2. Clean any salt deposits from the electrode exterior byrinsing the electrode with distilled water. With a dampcloth, gently wipe around the sidearm area. Do not getwater into the sidearm.3. Take the tubing assembly and pass the smaller 1/8 inchtubing into the electrode sidearm, while sliding the larger1/4 inch tubing over the sidearm. The outside tubing should extend 1/4 to 1/2 inch over the sidearm.Figure 2 – Electrode with Attached Reference Filling Solution4. Remove cap and cap plug from the ROSS reference fillingsolution bottle (Cat. No. 2001FS). Hold the bottle in theupright position. Then connect the cap end of the tubingassembly to the bottle. The 1/8- inch smaller tubing should extend into the bottle.5. Hold the filling solution bottle above the electrode in aninverted position until the electrode is completely filled with solution. Gently shake the electrode to allow any trappedair bubbles to rise into the bottle. For proper operation, the electrode should not have any air in it.6. Dry off the ceramic frit reference junction by gentlydabbing it with lint free tissue paper. To reduce errors due to polarization, do not rub or wipe the electrode sensingelement. Squeeze the filling solution bottle for a fewseconds. A small amount of filling solution should bead up on the surface of the reference junction, indicating goodelectrolyte flow. If no moisture is visible, the electrode may be clogged and should be cleaned.Electrode Installation into the Flow Cell,Cat. No. 00 FCThe flow cell housing needs to be cleaned and installed into an appropriate area with its mounting bracket. The reference filling solution bracket and clip should be assembled on the flow cell cap before installing the electrode. See the flow cell instruction sheet for details.Figure 3 – ROSS Electrode with Electrode Holder and O-ring1. Take the electrode holder and slide the holder screw onto itwith the thread side down. The screw should be just below the notch on the holder. See Figure 3.2. Take the electrode holder and screw and slide it all the wayonto the electrode. The top of the holder should touch the bottom of the electrode cap, and the sidearm should fit into the notched area. See Figure 3.3. Slide the large black O-ring onto the electrode up to thebottom of the holder. See Figure 3.4. Insert the holder with electrode, into the flow cell cap.See Figure 4.Figure 4 – Assembled Flow Cell Cap with SensorsElectrodeHolderHolderScrew5. Align the sidearm 180 degrees away from the bracketholding the reference filling solution to insure correctpositioning of the reference junction.6. Hold the electrode in position while screwing the holderinto the flow cell cap until finger tight. Do not overtighten.7. Invert the filling solution bottle and insert it into the bottleholder. Use the supplied pushpin to puncture three airvents into the inverted bottom of the bottle. Venting thebottle will help to avoid noisy and drifting output signals. 8. Mark the level of the solution in the bottle and note thedate. The solution level should be checked regularly andreplaced as required.9. For inserting an optional ATC probe, take the ATC holderand slide onto the ATC probe until it is under the ATC cap.Take the smaller black O-ring and slide onto the ATC probe until it fits snugly against the ATC holder. Place this ATCassembly into the flow cell cap and turn the screw on theholder until finger tight.10. If no ATC probe is to be used, place the smaller black O-ringinto the ATC probe well on the flow cell cap. Take the ATC holder and screw on until finger tight.11. Take the flow cell cap assembly and gently place it straightinto the flow cell housing. The assembled cap needs to be firmly placed straight into the cell. Do not tap the sensing electrode against the flow cell housing.12. Twist the cap so that the lock screw is aligned with thenotch on the cap and tighten the lock screw to position the cap properly on the flow cell housing.Flow Cell CautionsWhen removing the cap from the flow cell, always unscrewthe lock screw first. Slowly pull the cap straight up from the housing. Do not hit the sensing element against the housing. When removing the electrode or ATC from the flow cell cap, unscrew the holder screw or ATC holder first. Do not pull the electrode or ATC out of the holder without first removing theO-rings. Be careful not to lose the O-rings.When placing the cap with assembled electrode into the flow cell, place it in straight. Do not hit the sensing element against the housing.Figure 5 – Assembled Flow Cell with SensorsSample Inlet(1/8 NPT)Attaching the Electrode to a MonitorAttach the 2001SC ROSS process pH electrode to the monitor or amplifier using the interface cable, Cat. No. 2001EC.1. Attach the screw cap end of the cable to the electrode.2. Attach the stripped, unterminated ends to the monitor.Refer to the monitor user guide for more detail. Thestripped, unterminated ends are easily identified and can be inserted to any monitor’s terminal strip.Figure 6 – Electrode Connector (Stripped Unterminated Ends)AssistanceAfter troubleshooting all components of your measurement system, contact Technical Support. Within the United States call 1.800.225.1480 and outside the United States call 978.232.6000 or fax 978.232.6031. In Europe, the Middle East and Africa, contact your local authorized dealer. For the most current contact information, visit /contactwater. WarrantyFor the most current warranty information,visit /water.For Best Measurement ResultsTo maintain optimal electrode performance, use the following guidelines.• Check electrode slope by performing two buffer calibration.Slope should be 92 to 102%.• Always use fresh pH buffers when calibrating. Choose buffers that are no more than three pH units apart. Fordetailed calibration and temperature compensationprocedures, consult the monitor user guide.• Use only ROSS reference filling solution, Cat. No. 2001FS.Use of other filling solutions may result in electrode failure. • Inspect the electrode for scratches, cracks, salts or other deposits on the sensing element or reference junction.Rinse off any precipitate by rinsing the electrode withdistilled water.• To reduce errors due to polarization, do not rub or wipe the electrode sensing element.• Best results will be achieved if the electrode is used with the Orion flow cell, Cat. No. 2001FC.• The first time a new electrode is installed, allow the electrode to equilibrate for 1 hour up to 24 hours.• Change the reference filling solution tubing assembly once every three to six months.• Make sure that ROSS reference filling solution bottle is properly vented.• Periodically check that there is sufficient reference filling solution and replace bottle as needed.• Keep electrode and electrode holder areas clean.Ordering InformationCat. No. Description2001SC ROSS process combination pH electrode withscrew cap and sidearm2001FC Flow cell for ROSS process pH electrode,includes stainless steel housing withmounting bracket, PVC holders and cap, andsolution mounting bracket2001EC Detachable 1 meter cable for ROSS processpH electrode, coaxial cable with screw capattachment for electrode and tinned, stripped,unterminated ends for attachment to monitor 20015M Detachable 5 meter cable for ROSS processpH electrode2001XM Detachable 10 meter cable for ROSS processpH electrode2001CP 6 month consumables pack for ROSS processpH electrode, includes 5 x 2 oz (60 mL) bottlesof ROSS filling solution and 1 pint (475 mL)bottle each of pH 4.01, 7.00 and 10.01 buffers 2001FS ROSS reference filling solution for ROSSprocess pH electrode, 5 x 2 oz (60 mL) bottles 910104pH 4.01 buffer, 1 pint (475 mL) bottle910107pH 7.00 buffer, 1 pint (475 mL) bottle910110pH 10.01 buffer, 1 pint (475 mL) bottle2001TP Process ATC temperature probe (30 kohm)with 1 meter cable2001XT Process ATC temperature probe (30 kohm)with 10 meter cable2001LN Process ATC temperature probe (8.5 kohm)with 5 meter cable2001TM Process ATC temperature probe (1 kohm) with5 meter cable2001EK ROSS process pH electrode kit, includesROSS electrode (2001SC), flow cell (2001FC),ATC probe (2001XT) and cable (20015M)SpecificationspH Range0 to 14 pHTemperature Range0 to 100 °CDriftLess than 0.5 pH units for 30 daysSlope92 to 102% (54.4 to 60.3 mV/dec) Isopotential PointpH 7JunctionCeramic fritInternal ReferenceROSSSizeElectrode Diameter: 12 mmElectrode Length: 125 mmElectrode Cap Diameter: 16 mmElectrode Cap Length: 30 mmDetachable CableCoaxialCable Length1 meterFilling SolutionROSS reference filling solution* Specifications are subject to change without notice255059-001 Rev.A。

Thermo Scientific Orion研制的ROSS pH电极是基于独特I2/I-双液接界参比系统的，不含Ag+和Hg2+离子，使用玻璃膜泡测量，能对温度变化快速响应，测量结果漂移小。

超级ROSS 和ROSS电极的优势超级ROSS和ROSS系列电极基于独特I2/I-参比系统，为pH测量提供无与伦比的优势。

和传统的参比系统相比，ROSS电极不含Ag+和Hg2+离子，使得对于Tris、含硫或者含有蛋白质的样品的测量成为可能。

提供快速的响应、准确的测量结果和最小的漂移（漂移<0.002pH/天）。

尤其对于有温度变化的测量，ROSS参比系统的液/液平衡消除了传统电极相变平衡需要的平衡时间。

双液接界的设计拓展了电极的应用。

低电阻率配方的玻璃膜使得纯水的测量变为可能。

是科学研究、权威检测、质量控制的首选pH电极。

所有的ROSS电极均能达到pH6.86标准液的回测精度（25℃下进行校正后）在0-100℃的范围内均能达到±0.03pH的精度（使用自动温度补偿功能）将pH电极从25℃的pH6.86标准液中放入75℃的同一标准液中的响应速度在30秒内即可以稳定至0.01pH以内，传统的电极通常需要3-5分钟才能达到将电极从pH6.86的标准液中放入pH4.01的标准液中的响应速度在15秒内即可以稳定至0.002pH以内ROSS pH电极与Ag/AgCl pH电极对样品温度改变的响应对比将ROSS pH电极和常规pH电极从pH4.01缓冲液的烧杯中取出，即A点（pH4.01@25℃）放入75℃的同一缓冲液中，即B点（pH4.13@75℃）；ROSS pH电极在瞬间即可读出缓冲溶液在75℃下的理论值即pH4.13，即C点；而常规pH 电极需要在第4分钟时才能接近理论值，即D点；此时再将ROSS pH电极和常规pH电极放回到25℃时的同一缓冲液烧杯中，即E点；ROSS pH电极在30秒内达到pH4.01，即F点；而常规pH电极却得到错误的读数，即G点。

Thermo OrionA+酸度计工作原理及操作规范————————————————————————————————作者：————————————————————————————————日期：pH计工作原理、操作规程及注意事项pH计是实验室分析检测中最常用的仪器,其正确的操作对检测结果至关重要,现将编写的操作规程及一些工作原理等资料上传分享,希望对大家的工作有所帮助.pH值测定仪使用指导书1.0目的正确使用和保养pH计，确保pH值测定正确。

2.0适用范围产品pH值的测定。

3.0术语(无)4.0职责4.1 XX部:负责pH值测定仪使用与日常保养；5.0工作流程图(无)6.0内容及要求6.1仪器：Thermo Orion 420 A+酸度计。

6.2 主机自检注意：当首次使用或出现测量故障时，请执行此步骤，以辨别主机是否有故障，若主机自检正常，表明主机无故障，可能是电极出现故障，需对电极清洗活化处理或更换电极。

6.2.1先不要将pH电极和温度补偿电极连接在主机上，而把主机顶部连接pH电极的通道的短路盖盖紧电极通道。

6.2.2将变压器的输出接头牢固地插在主机上（否则主机可能出现显示固定不动的情况，此时须拔掉电源，重新开始）。

6.2.3压power键关闭电源。

6.2.4先压住yes键不放，再压power键开机，待出现软件版本号2.70或2.80时，放开yes键，主机自检开始：屏幕显示TEST1→TEST2→ TEST3→TEST4→TEST5→ TEST6→TEST7当屏幕出现0时，立即将每一个键压一遍（包括power键），注意：压键时的间隔不能超过4秒，否则出现错误提示：E-07。

此时须关机重新自检。

6.2.5自检完成后，主机自动关机，然后又自动开机进入pH测量状态，屏幕显示0.0或0.00。

6.3 主机设置先将主机背板支架撑开，放置好主机，再将主机与电源变压器连接，压“power”键接通电源。

6.3.1终点提示选择1-1①压2nd键，再压setup键，屏幕下端出现1-1，压“▲或▼”滚动键选择终点提示开启（ON）或关闭（OFF）。
